Cruz luminosa móvil para señalizar el cierre de la pista del aeropuerto

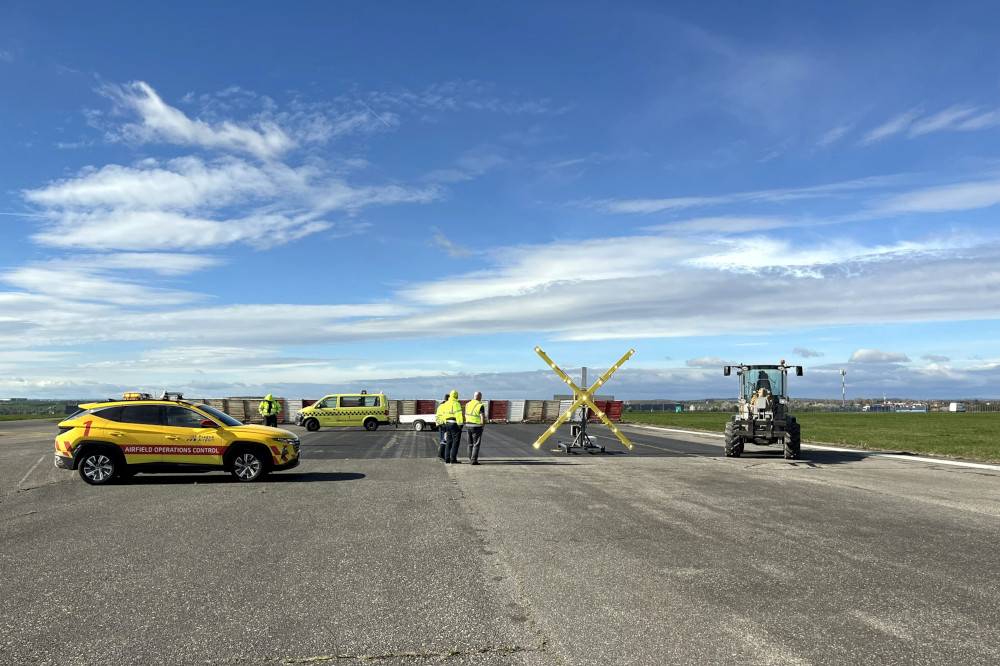

La cruz luminosa móvil es una forma moderna y eficaz de señalizar el cierre temporal de la pista del aeropuerto. Se utiliza especialmente con mal tiempo para señalizar una pista del aeropuerto cerrada debido a su mantenimiento o retirada de nieve.

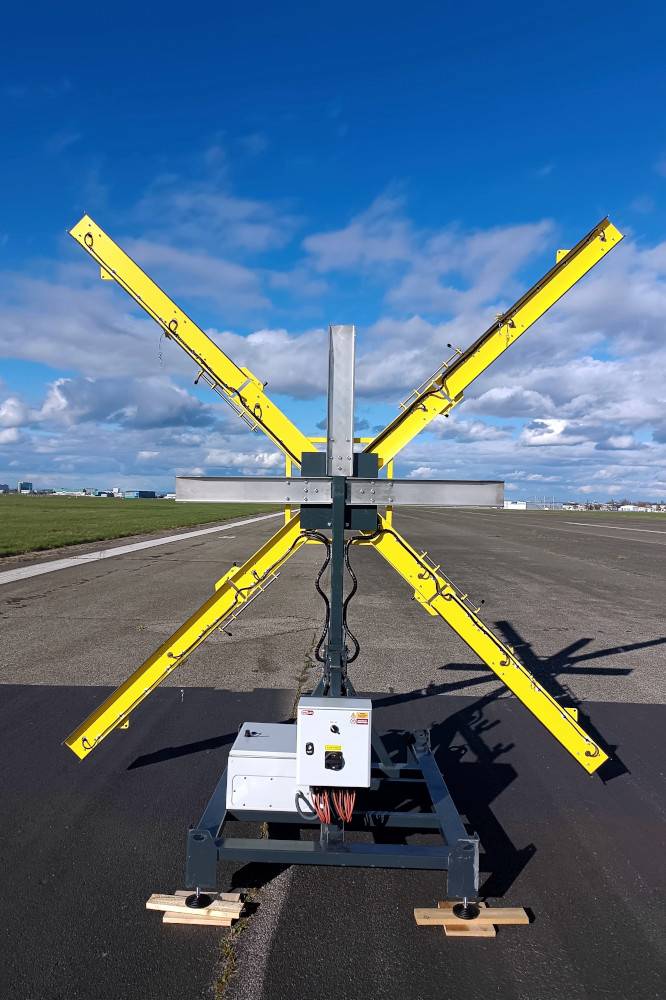

La cruz luminosa móvil está montada en un remolque. De este modo, este equipo móvil se puede transportar rápidamente al lugar deseado. El diseño de la cruz luminosa permite su montaje o desmontaje en 5 minutos por una única persona. La cruz se compone de 13 luces LED con ajuste automático de intensidad de luz (diurna o nocturna). La longitud del brazo de la cruz luminosa es de 4,26 metros. Un generador portátil diésel proporciona energía eléctrica para 120 horas de funcionamiento con las luces a plena carga sin necesidad de repostar combustible.
Todas estas características clave hacen de la baliza luminosa móvil un equipo que permite gran flexibilidad y una respuesta rápida a los cambios en el tráfico aéreo.
Características clave del balizamiento aeronáutico móvil para el cierre de la pista del aeropuerto
- 1Visibilidad: La cruz luminosa es claramente visible desde una distancia de 5 a 8 km durante el día, y de más de 9,7 km durante la noche.
- 2Dimensiones: Cada brazo de la cruz luminosa tiene una longitud de 4,26 m.
- 3Movilidad: La cruz luminosa móvil está montada en un remolque. Puede unirla fácilmente en el enganche y transportarla al lugar deseado en la pista del aeropuerto.
- 413 luces LED: Las luces parpadean en el siguiente modo: 2,5 segundos encendidas y 2,5 segundos apagadas. Intensidad efectiva de 79.560 cd.
- 5Tres modos de luces: La cruz luminosa puede funcionar en tres modos (Día, Noche, AUTO) con la opción de cambio automático de modo según las condiciones luminosas.
- 6Fácil instalación en 5 minutos: Desmontaje y montaje rápidos de la cruz luminosa en 5 minutos por una única persona.
- 7120 horas de funcionamiento independiente: La central eléctrica portátil diésel proporciona energía eléctrica para 120 horas de funcionamiento con las luces a plena carga sin necesidad de repostar combustible.
- 8Fuente de energía de respaldo: La alimentación de emergencia por batería garantiza al menos 120 minutos de funcionamiento.
- 9Posibilidad de transportar 2 cruces luminosas a la vez: La correcta señalización de una pista cerrada requiere señalar con cruces luminosas el principio y el final de la pista. Para reducir el tiempo necesario para transportar las cruces luminosas al lugar de su instalación, las hicimos de manera que se puedan enganchar dos cruces luminosas, una detrás de otra.
La cruz luminosa móvil de cierre de pista del aeropuerto cumple con todos los requisitos de la FAA, tales como:
- Temperatura de funcionamiento: -40 °C a +55 °C
- Humedad: 95% (a +55 °C)
- Resistencia al viento: hasta 65 km/h (sin influir significativamente en la posición del marcador)

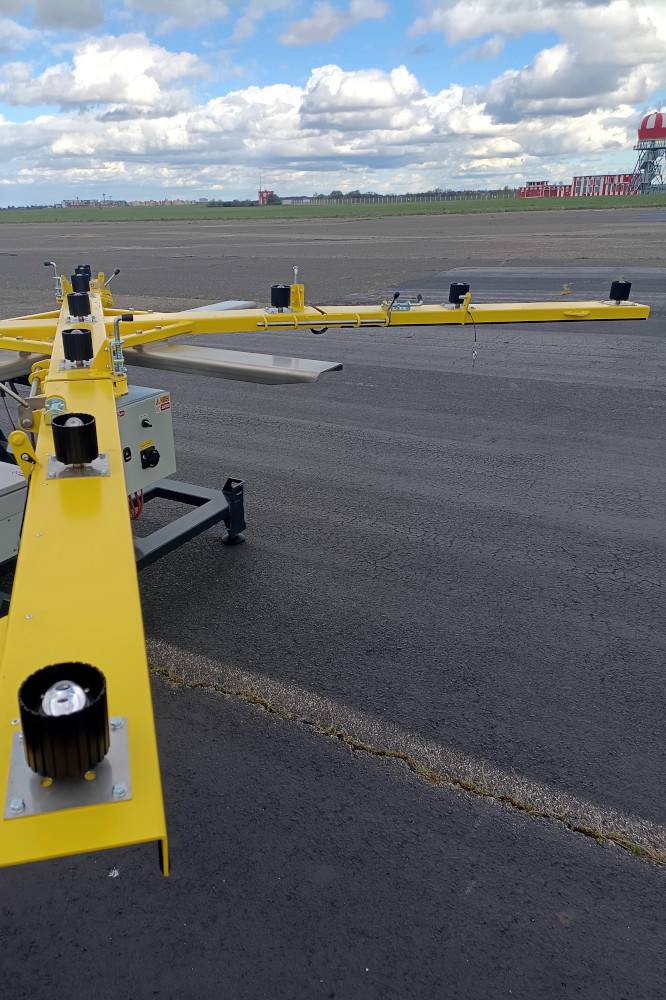

Los brazos de la cruz luminosa están equipados con 13 luces LED con la intensidad de iluminación deseada. Están pintados con pintura de aviación amarilla según CS ADR-DSN.U.935.
Parámetros luminosos

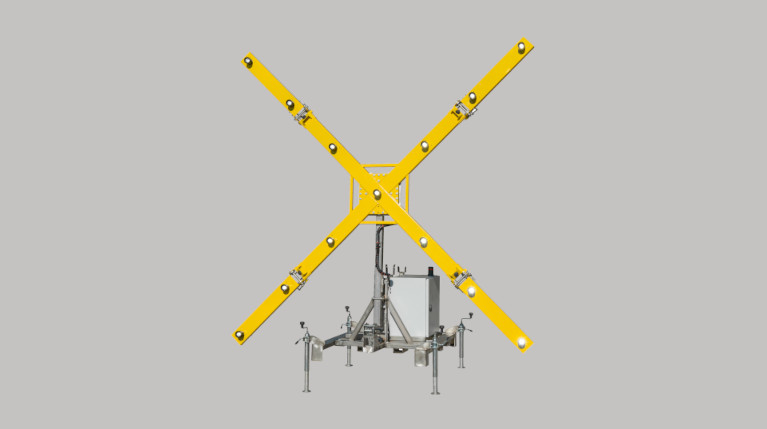

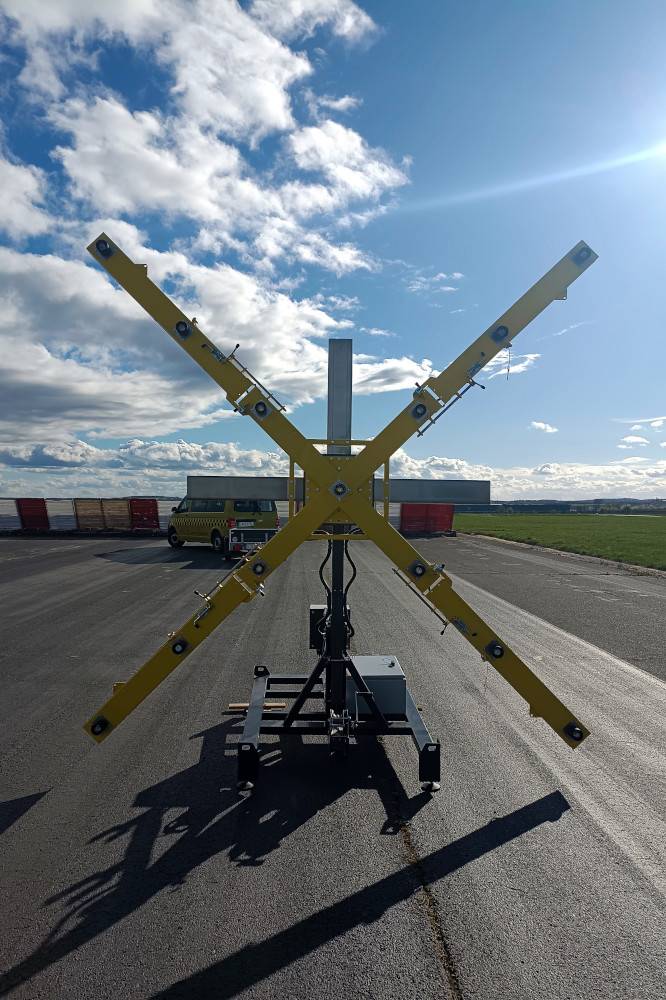

La cruz luminosa se compone de 13 luces LED (3 en cada brazo, una en el centro de la cruz). La luces destellantes funcionan en un modo en el que siempre están encendidas durante 2,5 segundos y apagadas durante 2,5 segundos.
El color de luz es blanco (según CS ADR-DSN.U.930).
Visibilidad

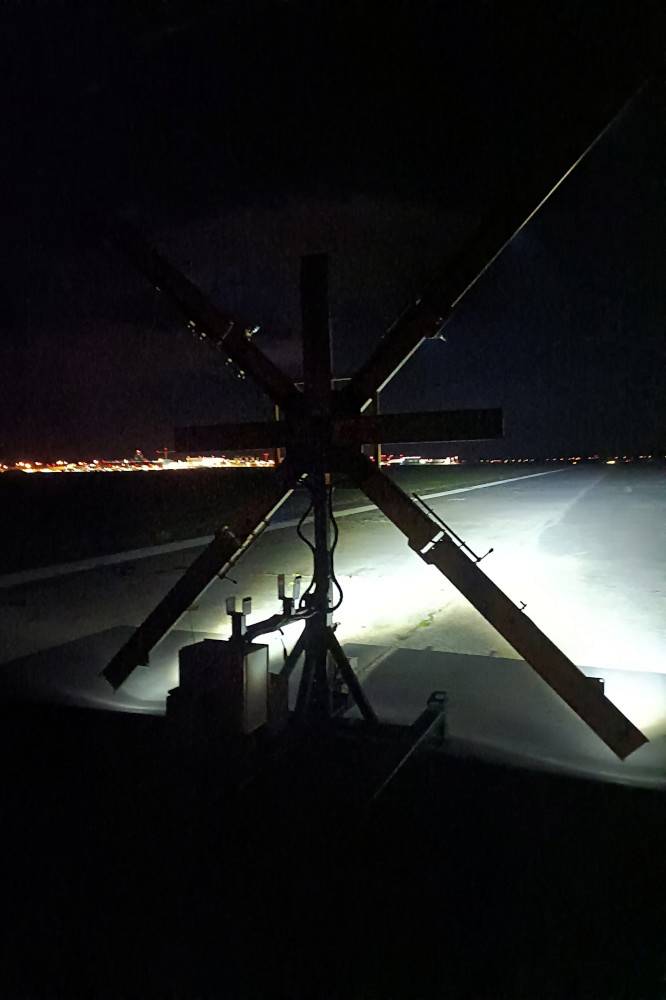

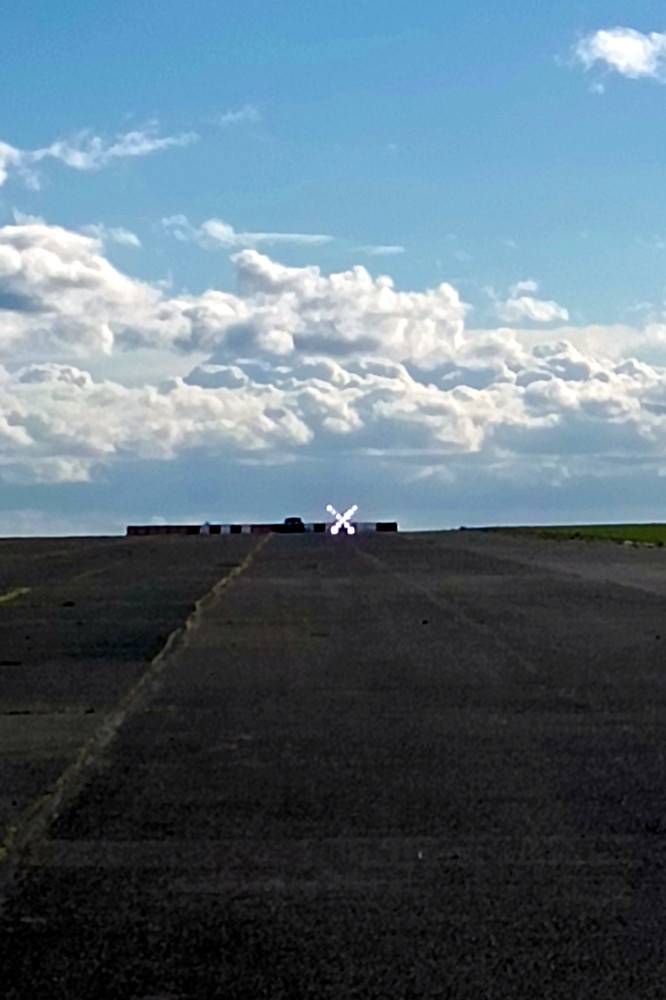

La potencia de las luces LED utilizadas es suficiente para garantizar una visibilidad clara de la cruz luminosa móvil desde una distancia de 5 a 8 km durante el día, y de más de 9,7 km durante la noche.
Tres modos de luces
Las luces LED tienen la capacidad de funcionar en uno de tres modos:
- Día: Las luces están encendidas con la intensidad requerida para el funcionamiento diurno.

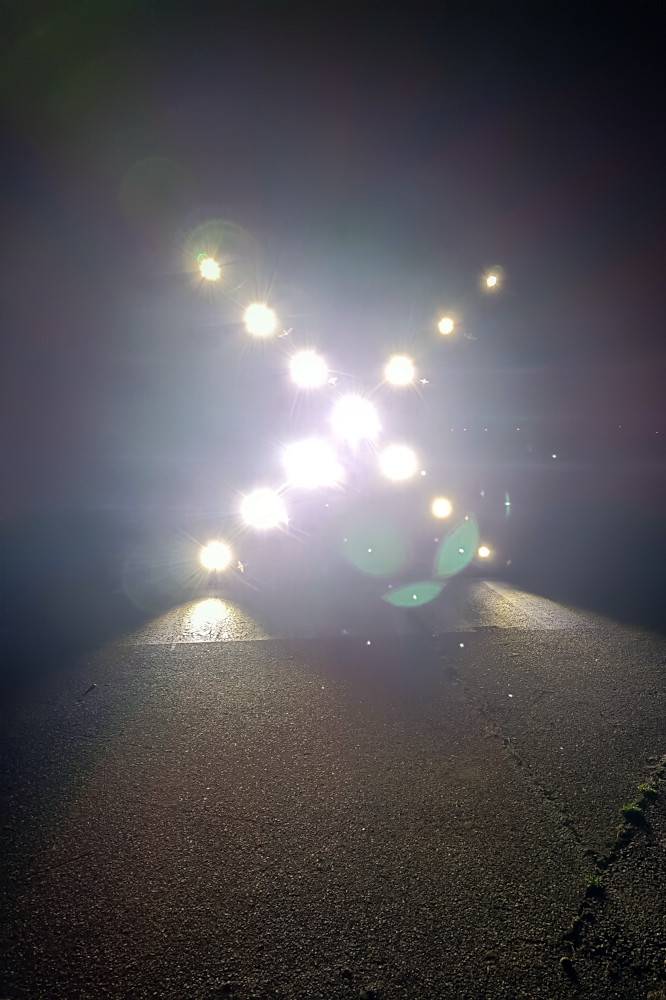

- Noche: Las luces están encendidas con la intensidad requerida para el funcionamiento nocturno.
- AUTO: El sensor de luz ajusta automáticamente la intensidad de las luces en función de las condiciones luminosas exteriores.
Intensidad luminosa
| Modo Día | Modo Noche | |
|---|---|---|
| En el centro de la cruz | 79.560 cd | 2.808 cd |
| En un radio de 10O | 53.040 cd | 1.872 cd |
| En un radio de 15O | 28.730 cd | 1.014 cd |
Todos los componentes eléctricos están diseñados para ser resistentes a la intemperie.
Alimentación
La principal fuente de alimentación de la cruz luminosa móvil es un generador diesel portátil con un tanque de combustible de 120 litros. Es capaz de garantizar el funcionamiento con las luces a plena carga durante al menos 120 horas sin repostar combustible.
En caso de fallo del generador diesel portátil, una batería LiFePO4 adicional (24 V / 54 Ah) suministra energía temporalmente (garantiza al menos 120 minutos de funcionamiento). En caso de fallo del generador diesel portátil, se enciende la baliza de advertencia exterior (naranja).
En caso de fallo de las luces destellantes, las luces permanecerán encendidas todo el tiempo.
¿Quiere probar nuestro balizamiento aeronáutico móvil?
¡Ensamblaje de la cruz luminosa móvil por una única persona en 5 minutos!

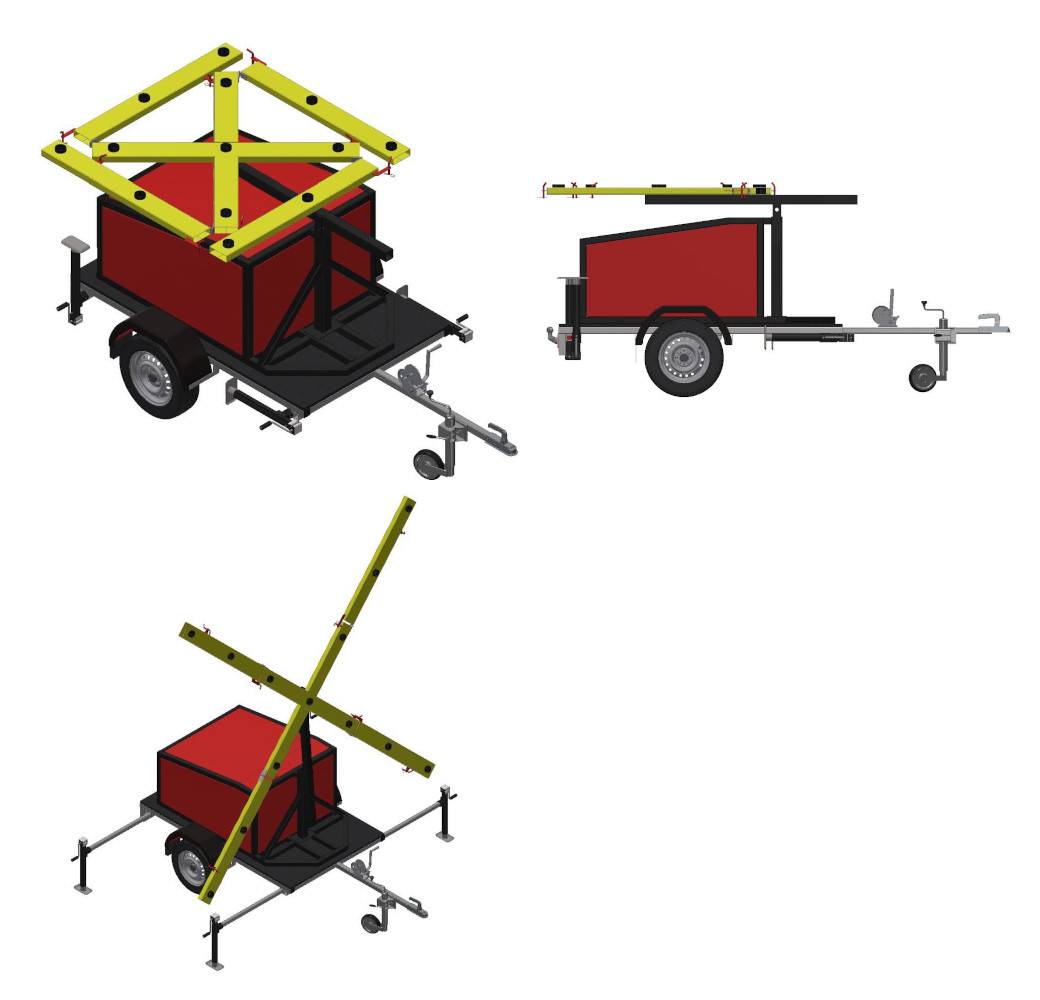

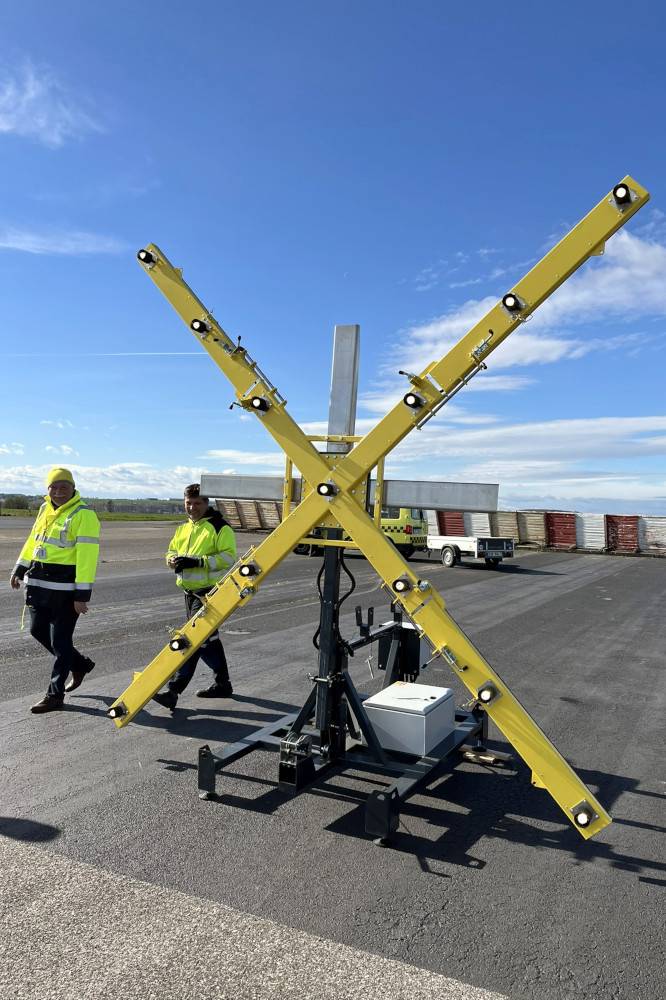

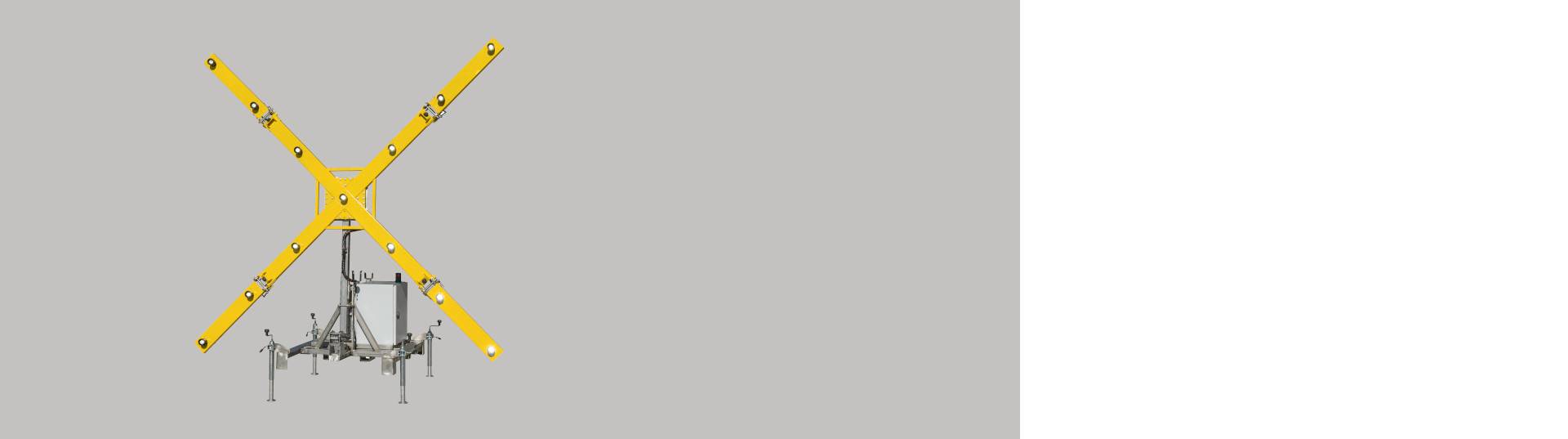

La cruz luminosa móvil permite que una única persona la monte y desmonte fácilmente en 5 minutos. Después de colocar la cruz luminosa en el lugar deseado, es necesario asegurar el remolque con estabilizadores. Después de desbloquear los pestillos, ensamble los brazos individuales de la cruz hasta una longitud total de 4,26 m, luego ponga la cruz en posición vertical usando un cabrestante manual. Su posición es regulable hasta un ángulo de 5° con respecto a la vertical. El último paso es arrancar el generador diésel y activar las luces.
Especificación del remolque

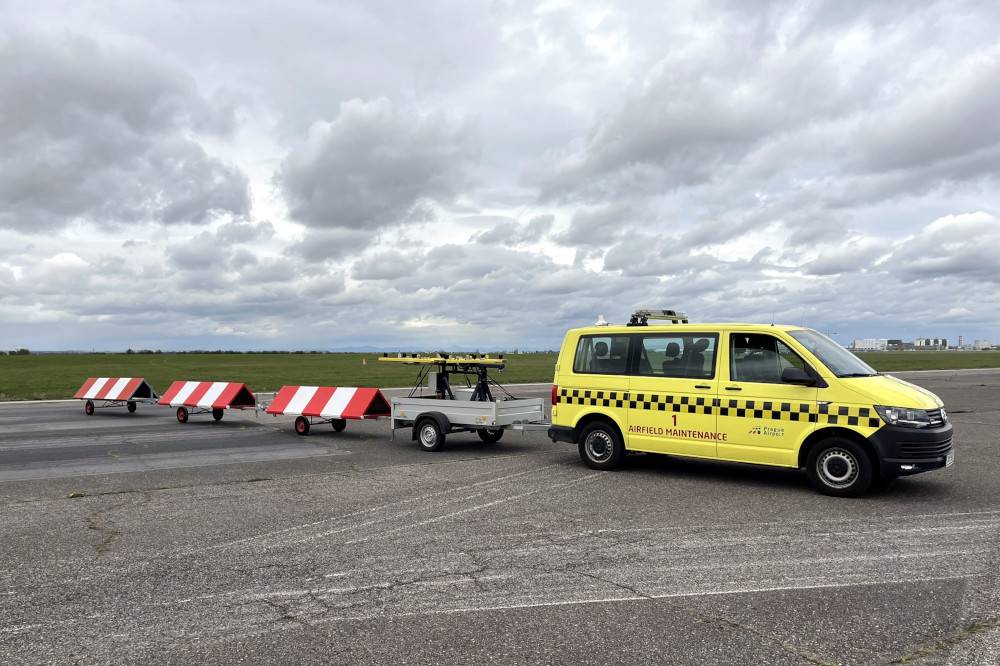

El remolque consta de un bastidor de acero de 2,5 x 1,6 m, dos neumáticos sin cámara R13 y está equipado con un enganche de remolque que permite engancharlo, por ejemplo, detrás de un turismo.
En la plataforma se encuentra la cruz luminosa, incluida la central eléctrica portátil diésel y la batería de coche de respaldo.

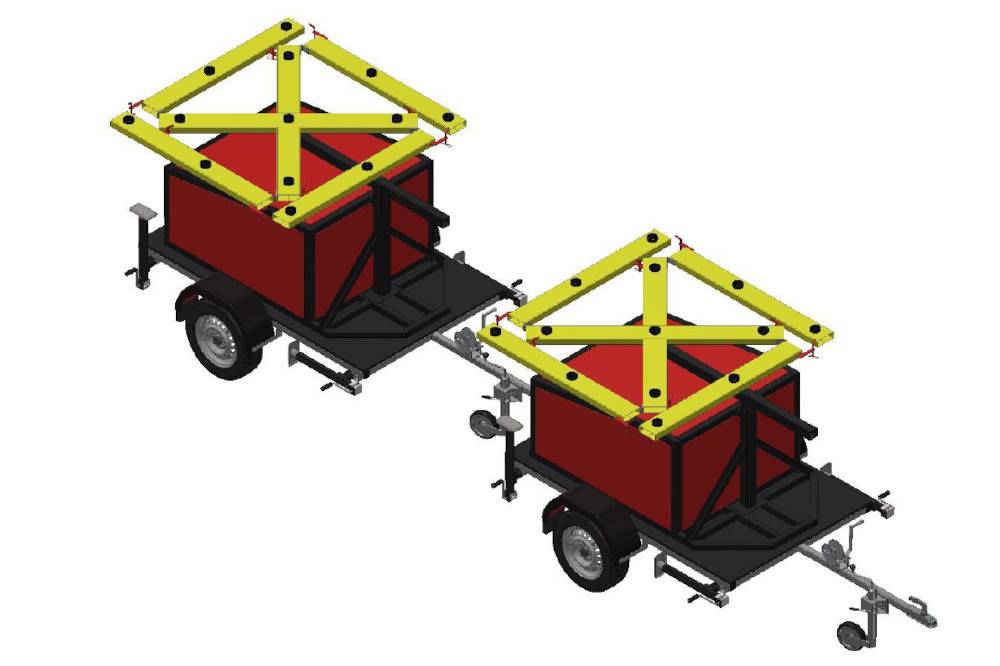

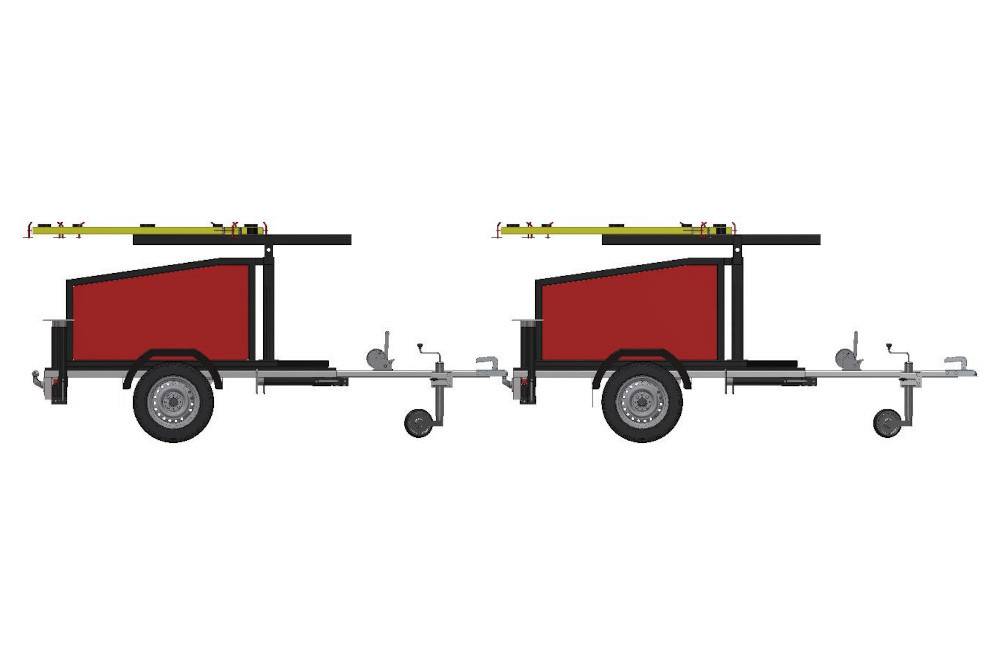

Posibilidad de transportar dos cruces
En caso de empeoramiento de las condiciones meteorológicas, la pista del aeropuerto deberá cerrarse rápidamente. Se requiere que una pista cerrada esté señalada en ambos extremos. Para reducir al mínimo el tiempo necesario para transportar la cruz luminosa, la hemos fabricado de manera que se puedan transportar dos unidades independientes al mismo tiempo.
