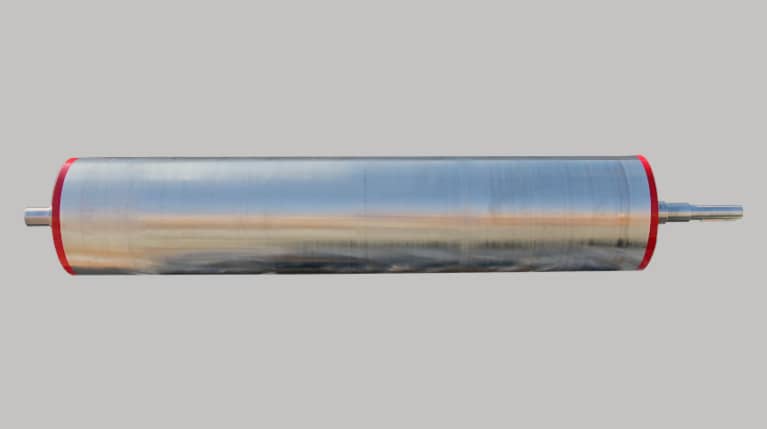

Cilindro magnético MV
El cilindro magnético sirve para la separación automática y sin interrupción de partículas ferromagnéticas en materias friables. Un juego de núcleos magnéticos (de ferrita o neodimio) está colocado dentro del cilindro magnético que gira en el eje.

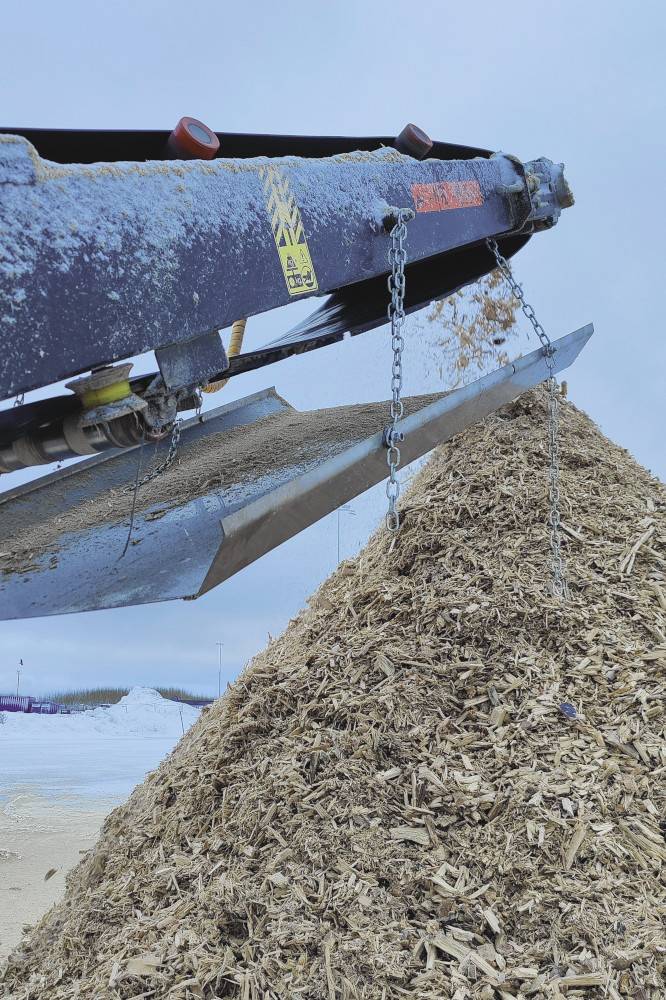

Instalación del cilindro magnético
El cilindro magnético se incorpora habitualmente en una cinta transportadora que forma parte del mismo (a diferencia del tambor magnético).

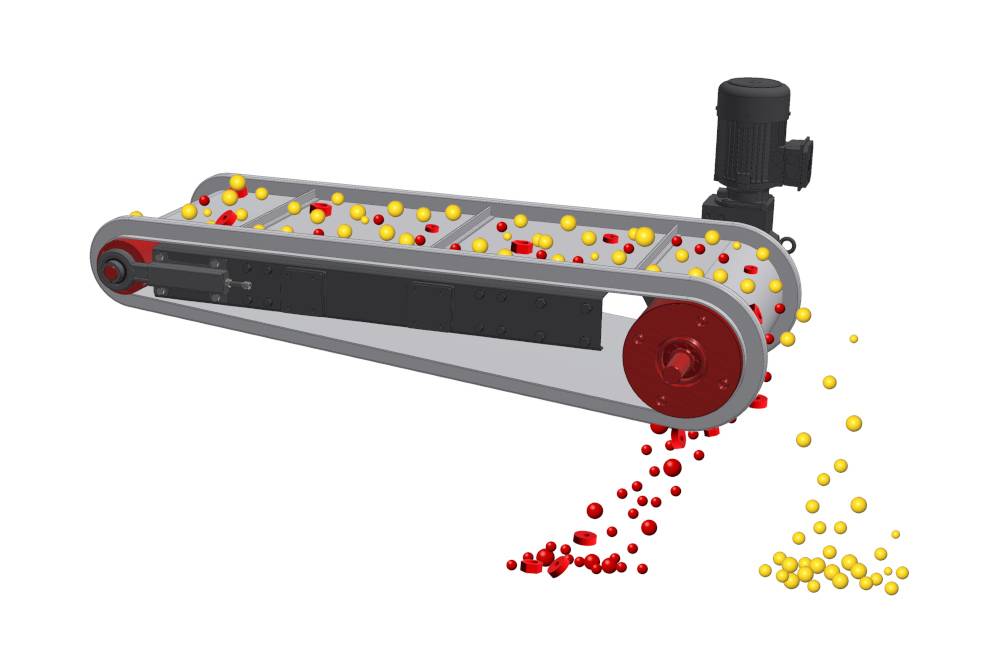

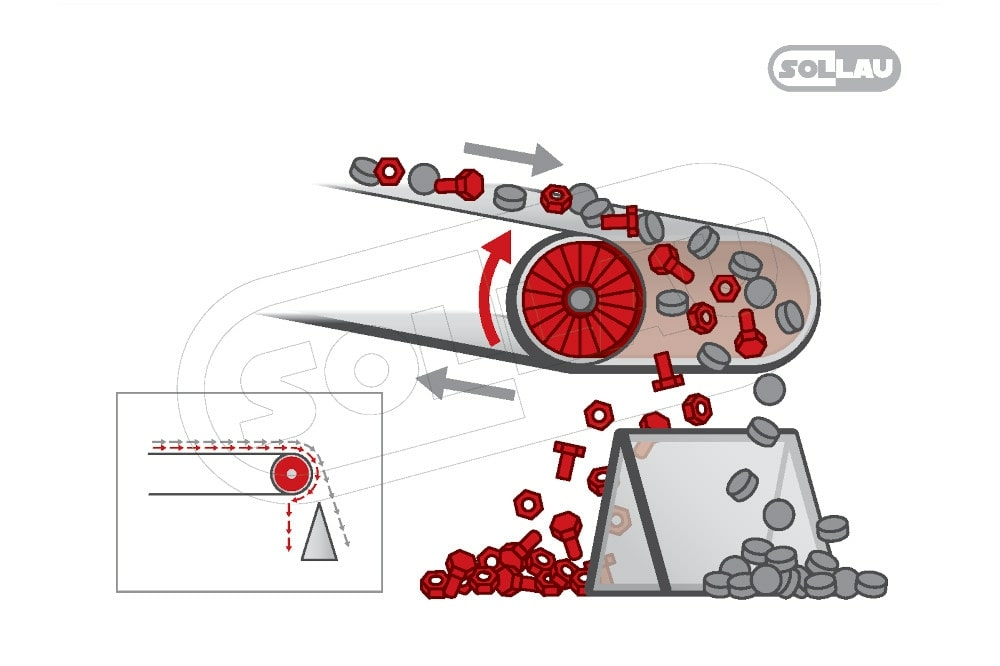

¿Cómo funciona un cilindro magnético?
Las partículas metálicas transportadas en la cinta junto con el material a limpiar se capturan debido a la acción del campo magnético y se conducen hacia detrás del eje del cilindro (las partículas no magnéticas ya han caído antes debido a la acción de la gravitación en una zona separada delante del cilindro).
Recomendaciones
El campo magnético del cilindro magnético alcanza unos 100 mm de altura, por eso se recomienda que la altura del material a transportar en la cinta no sobrepase 80 mm.
Ventajas del cilndro magnético
Debido a la calidad de los materiales usados en la fabricación del cilindro magnético (acero inoxidable, conjunto de imanes de ferrita o neodimio NdFeB permanentes) y su diseño macizo, el cilindro magnético es un dispositivo fiable, de larga vida útil, libre de mantenimiento, fácil de instalar y poco exigente en cuanto a su funcionamiento.
El uso de imanes de ferrita permanentes garantiza una vida útil ilimitada, pero si se exige una fuerza magnética superior o una captura de partículas pequeñas, recomendamos utilizar en el cilindro imanes de extrema fuerza, los de tierras raras en neodimio.
MV 154
Cilindro magnético con diámetro 154 mm sirve para la separación automática y sin interrupción de partículas ferromagnéticas en materias friables. Un juego de núcleos magnéticos está colocado dentro del cilindro magnético que gira en el eje.
Versión de ferrita
Producto | Capacidad máxima (m3/h) | Anchura adecuada de la cinta transportadora (mm) | Diámetro del cilindro (mm) | Tipo de imán | Hoja de datos (EN) |
---|---|---|---|---|---|
MV 154 F 200 | 15 | 200 | 154 | Ferit | Visualizar el PDF |
MV 154 F 300 | 20 | 300 | 154 | Ferit | Visualizar el PDF |
MV 154 F 400 | 25 | 400 | 154 | Ferit | Visualizar el PDF |
MV 154 F 500 | 30 | 500 | 154 | Ferit | Visualizar el PDF |
MV 154 F 600 | 35 | 600 | 154 | Ferit | Visualizar el PDF |
MV 154 F 700 | 40 | 700 | 154 | Ferit | Visualizar el PDF |
MV 154 F 800 | 45 | 800 | 154 | Ferit | Visualizar el PDF |
MV 154 F 900 | 50 | 900 | 154 | Ferit | Visualizar el PDF |
MV 154 F 1000 | 60 | 1000 | 154 | Ferit | Visualizar el PDF |
Versión de neodimio
Producto | Capacidad máxima (m3/h) | Anchura adecuada de la cinta transportadora (mm) | Diámetro del cilindro (mm) | Tipo de imán | Hoja de datos (EN) |
---|---|---|---|---|---|
MV 154 N 200 | 15 | 200 | 154 | Neodym | Visualizar el PDF |
MV 154 N 300 | 20 | 300 | 154 | Neodym | Visualizar el PDF |
MV 154 N 400 | 25 | 400 | 154 | Neodym | Visualizar el PDF |
MV 154 N 500 | 30 | 500 | 154 | Neodym | Visualizar el PDF |
MV 154 N 600 | 35 | 600 | 154 | Neodym | Visualizar el PDF |
MV 154 N 700 | 40 | 700 | 154 | Neodym | Visualizar el PDF |
MV 154 N 800 | 45 | 800 | 154 | Neodym | Visualizar el PDF |
MV 154 N 900 | 50 | 900 | 154 | Neodym | Visualizar el PDF |
MV 154 N 1000 | 60 | 1000 | 154 | Neodym | Visualizar el PDF |
MV 204
Cilindro magnético con diámetro 204 mm sirve para la separación automática y sin interrupción de partículas ferromagnéticas en materias friables. Un juego de núcleos magnéticos está colocado dentro del cilindro magnético que gira en el eje.
Versión de ferrita
Producto | Capacidad máxima (m3/h) | Anchura adecuada de la cinta transportadora (mm) | Diámetro del cilindro (mm) | Tipo de imán | Hoja de datos (EN) |
---|---|---|---|---|---|
MV 204 F 200 | 20 | 200 | 204 | Ferit | Visualizar el PDF |
MV 204 F 300 | 25 | 300 | 204 | Ferit | Visualizar el PDF |
MV 204 F 400 | 30 | 400 | 204 | Ferit | Visualizar el PDF |
MV 204 F 500 | 35 | 500 | 204 | Ferit | Visualizar el PDF |
MV 204 F 600 | 40 | 600 | 204 | Ferit | Visualizar el PDF |
MV 204 F 700 | 45 | 700 | 204 | Ferit | Visualizar el PDF |
MV 204 F 800 | 50 | 800 | 204 | Ferit | Visualizar el PDF |
MV 204 F 900 | 60 | 900 | 204 | Ferit | Visualizar el PDF |
MV 204 F 1000 | 75 | 1000 | 204 | Ferit | Visualizar el PDF |
Versión de neodimio
Producto | Capacidad máxima (m3/h) | Anchura adecuada de la cinta transportadora (mm) | Diámetro del cilindro (mm) | Tipo de imán | Hoja de datos (EN) |
---|---|---|---|---|---|
MV 204 N 200 | 20 | 200 | 204 | Neodym | Visualizar el PDF |
MV 204 N 300 | 25 | 300 | 204 | Neodym | Visualizar el PDF |
MV 204 N 400 | 30 | 400 | 204 | Neodym | Visualizar el PDF |
MV 204 N 500 | 35 | 500 | 204 | Neodym | Visualizar el PDF |
MV 204 N 600 | 40 | 600 | 204 | Neodym | Visualizar el PDF |
MV 204 N 700 | 45 | 700 | 204 | Neodym | Visualizar el PDF |
MV 204 N 800 | 50 | 800 | 204 | Neodym | Visualizar el PDF |
MV 204 N 900 | 60 | 900 | 204 | Neodym | Visualizar el PDF |
MV 204 N 1000 | 75 | 1000 | 204 | Neodym | Visualizar el PDF |
MV 254
Cilindro magnético con diámetro 254 mm sirve para la separación automática y sin interrupción de partículas ferromagnéticas en materias friables. Un juego de núcleos magnéticos está colocado dentro del cilindro magnético que gira en el eje.
Versión de ferrita
Producto | Capacidad máxima (m3/h) | Anchura adecuada de la cinta transportadora (mm) | Diámetro del cilindro (mm) | Tipo de imán | Hoja de datos (EN) |
---|---|---|---|---|---|
MV 254 F 200 | 20 | 200 | 254 | Ferit | Visualizar el PDF |
MV 254 F 300 | 25 | 300 | 254 | Ferit | Visualizar el PDF |
MV 254 F 400 | 30 | 400 | 254 | Ferit | Visualizar el PDF |
MV 254 F 500 | 35 | 500 | 254 | Ferit | Visualizar el PDF |
MV 254 F 600 | 40 | 600 | 254 | Ferit | Visualizar el PDF |
MV 254 F 700 | 45 | 700 | 254 | Ferit | Visualizar el PDF |
MV 254 F 800 | 50 | 800 | 254 | Ferit | Visualizar el PDF |
MV 254 F 900 | 60 | 900 | 254 | Ferit | Visualizar el PDF |
MV 254 F 1000 | 75 | 1000 | 254 | Ferit | Visualizar el PDF |
Algunos productos de esta serie de modelos están disponibles para su compra inmediata. Estamos ampliando constantemente la oferta de separadores magnéticos en stock para poder entregárselos inmediatamente. Póngase en contacto con nuestro distribuidor para conocer la disponibilidad actual.
Versión de neodimio
Producto | Capacidad máxima (m3/h) | Anchura adecuada de la cinta transportadora (mm) | Diámetro del cilindro (mm) | Tipo de imán | Hoja de datos (EN) |
---|---|---|---|---|---|
MV 254 N 200 | 20 | 200 | 254 | Neodym | Visualizar el PDF |
MV 254 N 300 | 25 | 300 | 254 | Neodym | Visualizar el PDF |
MV 254 N 400 | 30 | 400 | 254 | Neodym | Visualizar el PDF |
MV 254 N 500 | 35 | 500 | 254 | Neodym | Visualizar el PDF |
MV 254 N 600 | 40 | 600 | 254 | Neodym | Visualizar el PDF |
MV 254 N 700 | 45 | 700 | 254 | Neodym | Visualizar el PDF |
MV 254 N 800 | 50 | 800 | 254 | Neodym | Visualizar el PDF |
MV 254 N 900 | 60 | 900 | 254 | Neodym | Visualizar el PDF |
MV 254 N 1000 | 75 | 1000 | 254 | Neodym | Visualizar el PDF |
MV 304
Cilindro magnético con diámetro 304 mm sirve para la separación automática y sin interrupción de partículas ferromagnéticas en materias friables. Un juego de núcleos magnéticos está colocado dentro del cilindro magnético que gira en el eje.
Versión de ferrita
Producto | Capacidad máxima (m3/h) | Anchura adecuada de la cinta transportadora (mm) | Diámetro del cilindro (mm) | Tipo de imán | Hoja de datos (EN) |
---|---|---|---|---|---|
MV 304 F 200 | 15 | 200 | 304 | Ferit | Visualizar el PDF |
MV 304 F 300 | 25 | 300 | 304 | Ferit | Visualizar el PDF |
MV 304 F 400 | 35 | 400 | 304 | Ferit | Visualizar el PDF |
MV 304 F 500 | 45 | 500 | 304 | Ferit | Visualizar el PDF |
MV 304 F 600 | 55 | 600 | 304 | Ferit | Visualizar el PDF |
MV 304 F 700 | 65 | 700 | 304 | Ferit | Visualizar el PDF |
MV 304 F 800 | 75 | 800 | 304 | Ferit | Visualizar el PDF |
MV 304 F 900 | 85 | 900 | 304 | Ferit | Visualizar el PDF |
MV 304 F 1000 | 95 | 1000 | 304 | Ferit | Visualizar el PDF |
Versión de neodimio
Producto | Capacidad máxima (m3/h) | Anchura adecuada de la cinta transportadora (mm) | Diámetro del cilindro (mm) | Tipo de imán | Hoja de datos (EN) |
---|---|---|---|---|---|
MV 304 N 200 | 15 | 200 | 304 | Neodym | Visualizar el PDF |
MV 304 N 300 | 25 | 300 | 304 | Neodym | Visualizar el PDF |
MV 304 N 400 | 35 | 400 | 304 | Neodym | Visualizar el PDF |
MV 304 N 500 | 45 | 500 | 304 | Neodym | Visualizar el PDF |
MV 304 N 600 | 55 | 600 | 304 | Neodym | Visualizar el PDF |
MV 304 N 700 | 65 | 700 | 304 | Neodym | Visualizar el PDF |
MV 304 N 800 | 75 | 800 | 304 | Neodym | Visualizar el PDF |
MV 304 N 900 | 85 | 900 | 304 | Neodym | Visualizar el PDF |
MV 304 N 1000 | 95 | 1000 | 304 | Neodym | Visualizar el PDF |
MV 406
Cilindro magnético con diámetro 406 mm sirve para la separación automática y sin interrupción de partículas ferromagnéticas en materias friables. Un juego de núcleos magnéticos está colocado dentro del cilindro magnético que gira en el eje.
Versión de ferrita
Producto | Capacidad máxima (m3/h) | Anchura adecuada de la cinta transportadora (mm) | Diámetro del cilindro (mm) | Tipo de imán | Hoja de datos (EN) |
---|---|---|---|---|---|
MV 406 F 300 | 35 | 300 | 406 | Ferit | Visualizar el PDF |
MV 406 F 400 | 45 | 400 | 406 | Ferit | Visualizar el PDF |
MV 406 F 500 | 55 | 500 | 406 | Ferit | Visualizar el PDF |
MV 406 F 600 | 65 | 600 | 406 | Ferit | Visualizar el PDF |
MV 406 F 700 | 75 | 700 | 406 | Ferit | Visualizar el PDF |
MV 406 F 800 | 90 | 800 | 406 | Ferit | Visualizar el PDF |
MV 406 F 900 | 120 | 900 | 406 | Ferit | Visualizar el PDF |
MV 406 F 1000 | 140 | 1000 | 406 | Ferit | Visualizar el PDF |
Versión de neodimio
Producto |
Capacidad máxima (m3/h) | Anchura adecuada de la cinta transportadora (mm) | Diámetro del cilindro (mm) | Tipo de imán | Hoja de datos (EN) |
---|---|---|---|---|---|
MV 406 N 300 | 35 | 300 | 406 | Neodym | Visualizar el PDF |
MV 406 N 400 | 45 | 400 | 406 | Neodym | Visualizar el PDF |
MV 406 N 500 | 55 | 500 | 406 | Neodym | Visualizar el PDF |
MV 406 N 600 | 65 | 600 | 406 | Neodym | Visualizar el PDF |
MV 406 N 700 | 75 | 700 | 406 | Neodym | Visualizar el PDF |
MV 406 N 800 | 90 | 800 | 406 | Neodym | Visualizar el PDF |
MV 406 N 900 | 120 | 900 | 406 | Neodym | Visualizar el PDF |
MV 406 N 1000 | 140 | 1000 | 406 | Neodym | Visualizar el PDF |
MV 506
Cilindro magnético con diámetro 506 mm sirve para la separación automática y sin interrupción de partículas ferromagnéticas en materias friables. Un juego de núcleos magnéticos está colocado dentro del cilindro magnético que gira en el eje.
Versión de ferrita
Producto | Capacidad máxima (m3/h) | Anchura adecuada de la cinta transportadora (mm) | Diámetro del cilindro (mm) | Tipo de imán | Hoja de datos (EN) |
---|---|---|---|---|---|
MV 506 F 300 | 45 | 300 | 506 | Ferit | Visualizar el PDF |
MV 506 F 400 | 55 | 400 | 506 | Ferit | Visualizar el PDF |
MV 506 F 500 | 70 | 500 | 506 | Ferit | Visualizar el PDF |
MV 506 F 600 | 85 | 600 | 506 | Ferit | Visualizar el PDF |
MV 506 F 700 | 105 | 700 | 506 | Ferit | Visualizar el PDF |
MV 506 F 800 | 125 | 800 | 506 | Ferit | Visualizar el PDF |
MV 506 F 900 | 145 | 900 | 506 | Ferit | Visualizar el PDF |
MV 506 F 1000 | 180 | 1000 | 506 | Ferit | Visualizar el PDF |
Versión de neodimio
Producto | Capacidad máxima (m3/h) | Anchura adecuada de la cinta transportadora (mm) | Diámetro del cilindro (mm) | Tipo de imán | Hoja de datos (EN) |
---|---|---|---|---|---|
MV 506 N 300 | 45 | 300 | 506 | Neodym | Visualizar el PDF |
MV 506 N 400 | 55 | 400 | 506 | Neodym | Visualizar el PDF |
MV 506 N 500 | 70 | 500 | 506 | Neodym | Visualizar el PDF |
MV 506 N 600 | 85 | 600 | 506 | Neodym | Visualizar el PDF |
MV 506 N 700 | 105 | 700 | 506 | Neodym | Visualizar el PDF |
MV 506 N 800 | 125 | 800 | 506 | Neodym | Visualizar el PDF |
MV 506 N 900 | 145 | 900 | 506 | Neodym | Visualizar el PDF |
MV 506 N 1000 | 165 | 1000 | 506 | Neodym | Visualizar el PDF |
MV 609
Cilindro magnético con diámetro 609 mm sirve para la separación automática y sin interrupción de partículas ferromagnéticas en materias friables. Un juego de núcleos magnéticos está colocado dentro del cilindro magnético que gira en el eje.
Versión de ferrita
Producto | Capacidad máxima (m3/h) | Anchura adecuada de la cinta transportadora (mm) | Diámetro del cilindro (mm) | Tipo de imán | Hoja de datos (EN) |
---|---|---|---|---|---|
MV 609 F 300 | 55 | 300 | 609 | Ferit | Visualizar el PDF |
MV 609 F 400 | 70 | 400 | 609 | Ferit | Visualizar el PDF |
MV 609 F 500 | 85 | 500 | 609 | Ferit | Visualizar el PDF |
MV 609 F 600 | 100 | 600 | 609 | Ferit | Visualizar el PDF |
MV 609 F 700 | 150 | 700 | 609 | Ferit | Visualizar el PDF |
MV 609 F 800 | 190 | 800 | 609 | Ferit | Visualizar el PDF |
MV 609 F 900 | 205 | 900 | 609 | Ferit | Visualizar el PDF |
MV 609 F 1000 | 220 | 1000 | 609 | Ferit | Visualizar el PDF |
¿En qué sectores industriales se podrá utilizar el cilindro magnético?
Magnetické válce nacházejí uplatnění zejména v oblasti recyklace a zpracování odpadů, dřevařství, plastikářství, těžbě a zpracování nerostů apod.
Industria de reciclaje, tratamiento de residuos, puntos limpios
Industria de la maquinaria y de la fundicion, transporte magnético
Industria papelera
Industria de tabaco
Industria textil
Industria cerámica y vidriera
Industria de la mina y de la piedra
Industria cementera y de la cal
Industria química y de la pintura
Industria automovilística
Industria alimentaria
Industria de la madera
Industria de plástico y goma
Centrales térmicas
