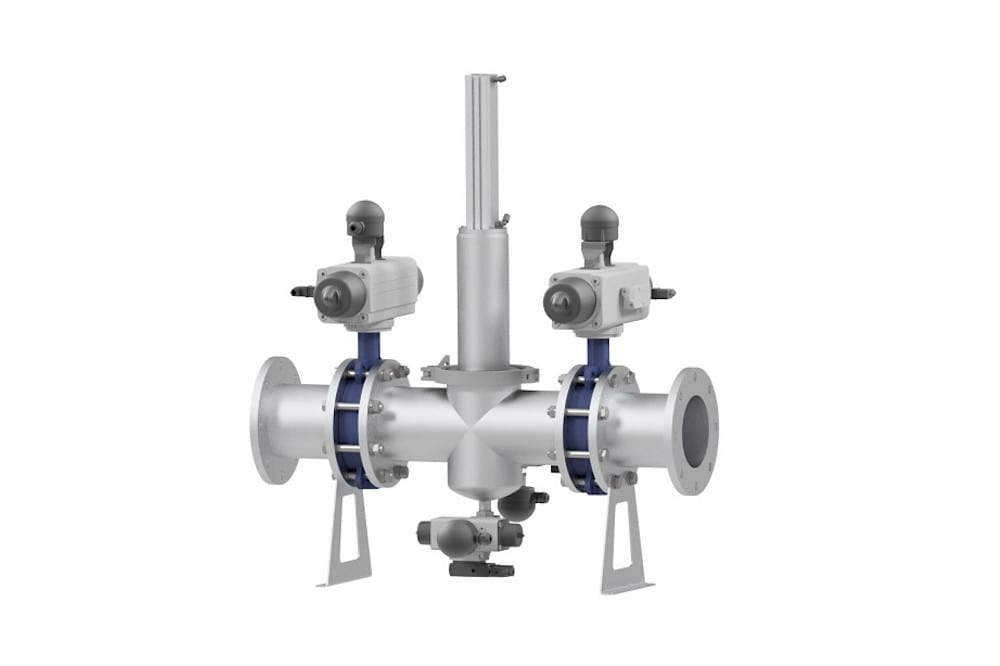

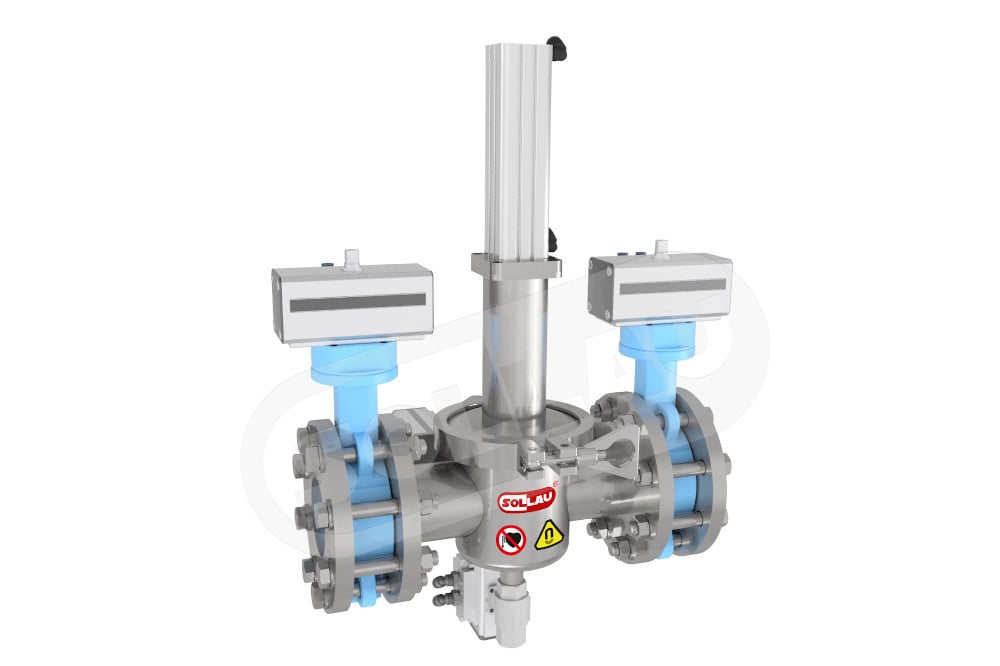

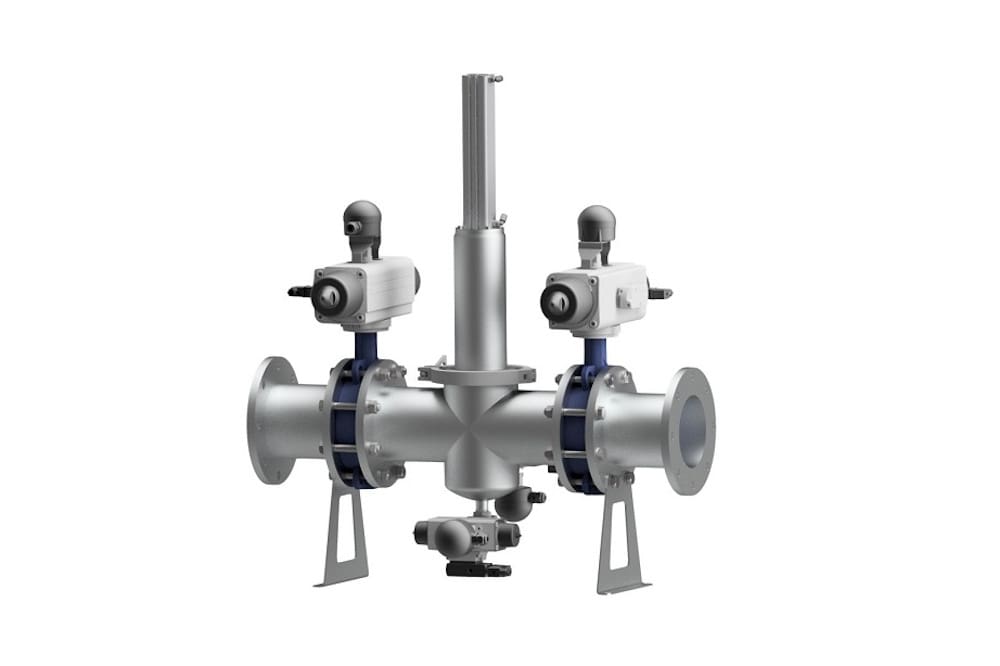

Filtro magnético de flujo MSP-AC EKO
El filtro magnético MSP-AC EKO con limpieza automática está diseñado para la filtración automática de partículas de hierro de líquidos transportados en tuberías.
Estructura del filtro auto-limpiante MSP-AC EKO
El componente principal de este simple pero a la misma vez muy eficaz filtro magnético es el núcleo magnético herméticamente cerrado en revestimiento de acero inoxidable. Este tubo magnético se inserta en la tubería donde el material fluye en sentido horizontal y es capaz de capturar partículas férricas muy finas y asegurar un alto nivel de separación.
Las partículas capturadas se mantienen en la parte trasera del tubo magnético durante el proceso de separación, así que no bloquean el flujo del material a limpiar y a la vez están protegidas contra un arrastre indeseado por el movimiento de la materia a limpiar. El filtro MSP-AC EKO está equipado con un tubo magnético muy ancho (a diferencia de los tubos estrechos de diámetro entre 25 y 32 mm de los normales filtros magnéticos de rejilla), lo que aumenta de manera considerable la potencia magnética del separador y prolonga el intervalo de limpieza (en la ancha pared trasera del tubo magnétco se puede retener mayor cantidad de contaminantes férreos).
Para que la separación de partículas magnéticas sea lo más eficaz posible, se utilizan en este separador los imanes de neodimio de extraordinaria fuerza (que permiten conseguir una densidad de flujo magnético de hasta 9 500 G en la superficie del tubo de protección).
¿Cómo se limpia el imán autolimpiante?
Durante la limpieza automática se de primero cierran automáticamente la entrada y salida del flujo de material y después se abren las válvulas de entrada y salida del agua de lavado. Después el núcleo de neodimio se desplaza automáticamente (sea en un intervalo ajustado de un modo mecánico o sea por medio de una unidad de control) del tubo de protección a la parte superior del separador y las partículas ferromagnéticas capturadas en la superficie del tubo de protección se desprenden y se lavan con agua (u otro medio de lavado) y llevan al alcantarillado. La limpieza automática es muy rápida, no necesita presencia humana y no hay paradas de producción no deseables durante la misma.
Para que se utilice lo máximo posible el agua de lavado, tanto por motivos económicos como ecológicos, somos capaces de equipar el circuito del agua de lavado con un otro separador magnético (para separar contaminación magnética del agua de lavado) y asegurar así la utilización permanente del agua de lavado en el circuito de lavado del filtro magnético. El separador magnético se limpia automáticamente por medio de elementos neumáticos con parámetros ajustables de la manera mecánica (por ejemplo el intervalo de limpieza). Por un cargo adicional es posible suministrar también una unidad de control completamente programable y/o un panel de control con una pantalla táctil para ajustar rápidamente el separador magnético a la aplicación necesitada. El separador con limpieza automática está destinado para casi cualquier nivel de contaminación magnética y también se puede integrar en el sistema de control de una línea de producción completamente automatizada.
Otras ventajas del filtro automático
Suministramos este imán autolimpiante también en la versión de doble pared. Los filtros magnéticos de doble pared se utilizan para materiales que solo pueden transportarse a temperaturas más altas. Es decir, el calentamiento del separador evita que los productos viscosos (como chocolate, jarabes, mermeladas, salsas etc.) se solidifiquen.
¿A qué tubería se conecta el filtro magnético?

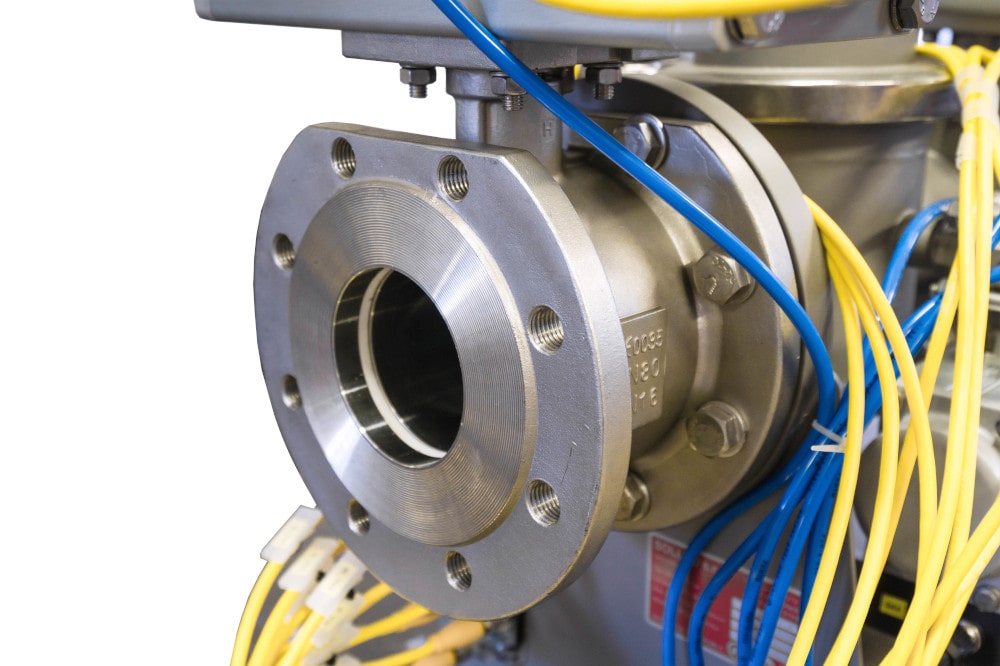

La caja del separador está equipada con bridas en diámetros de 20 a 150 mm, sin embargo, podemos modificar sus dimensiones y modos de unión (brida, unión roscada, acoplamiento especial) según las necesidades del cliente.
SOLLAU: ¡Nuestros productos están soldados por verdaderos profesionales!
Certificaciones de la empresa Sollau para soldaduras:
Autorización para realizar soldaduras en equipos a presión según PED 2014/68/UE
Certifcación para soldadura según EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 a 5, EN 13445 - 1 a 5

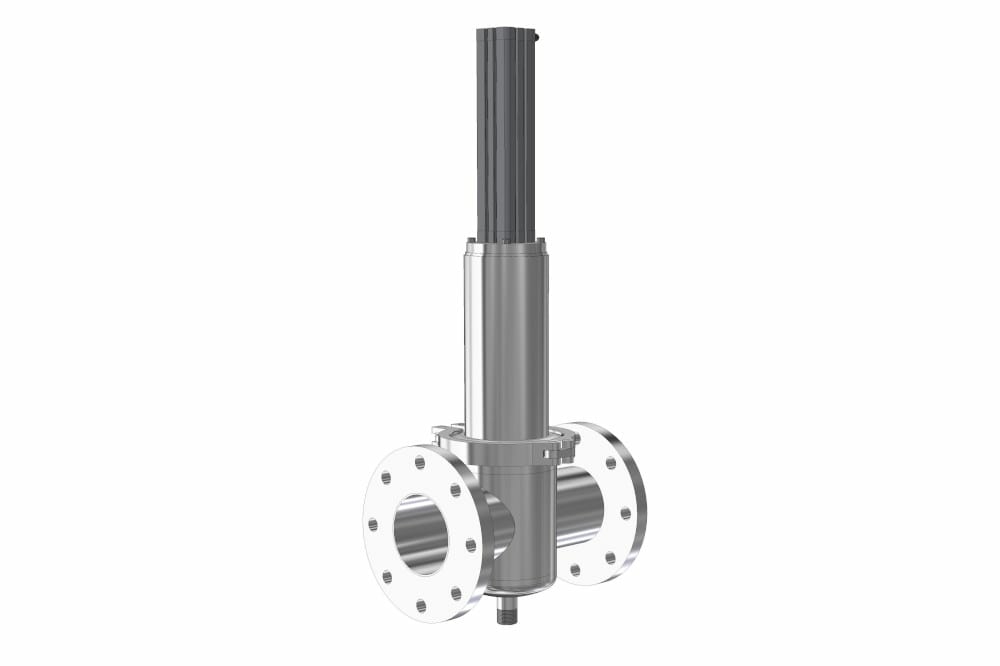

MSP-AC EKO V0 BARRACUDA
- Separador se suministra sin válvulas
- Diámetros de conexión de 20 a 150 mm
- Pequeñas dimensiones de instalación
- Alta fuerza de desprendimiento

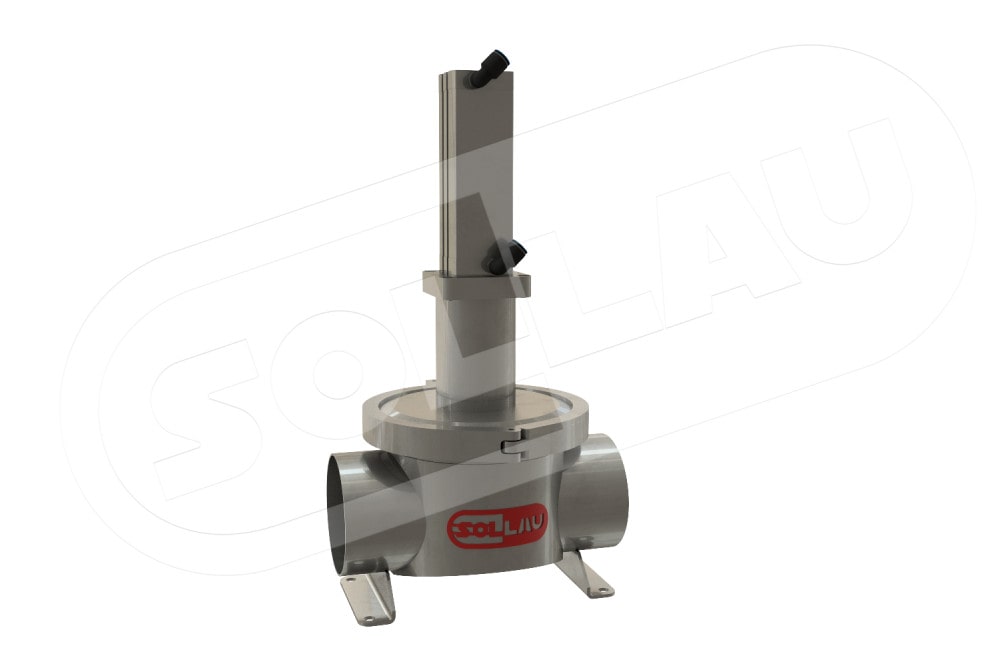

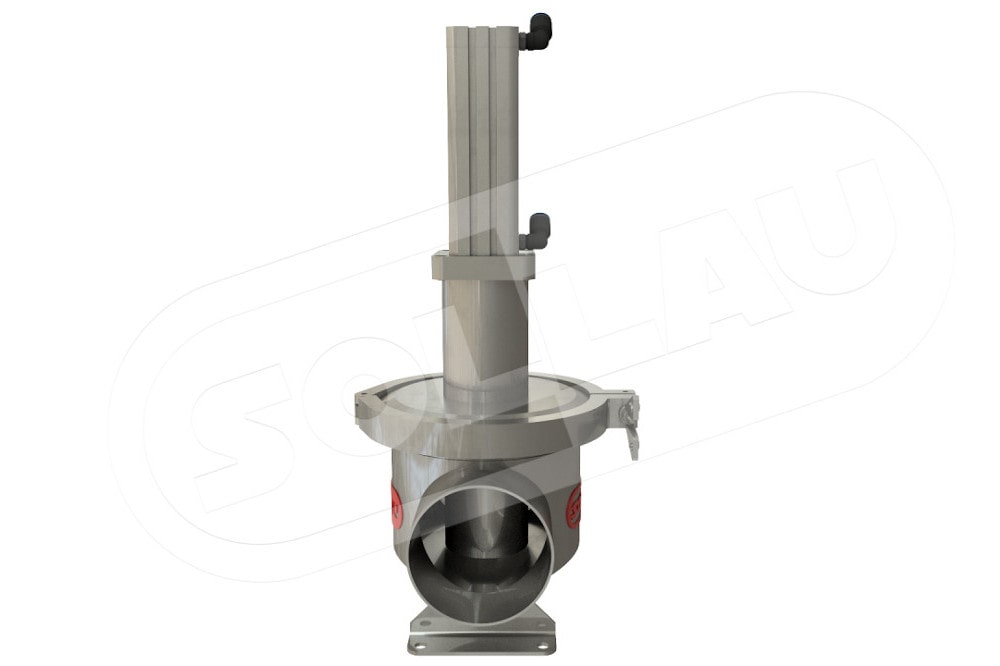

Versión sin válvula con limpieza neumática. El material fluye a través del tubo de entrada al separador y las impurezas de hierro quedan captadas en la superficie de acero inoxidable del tubo magnético. Durante la limpieza, el núcleo magnético se expulsa neumáticamente de la cubierta de acero inoxidable y las impurezas captadas se eliminan. El cliente decide el método de enjuague y de salida de las impurezas captadas, así como el paro del suministro de material, etc.
| Producto | Diámetro de conexión (mm) | Hoja de datos (EN) |
|---|---|---|
| MSP-AC EKO 20 V0 BARRACUDA | 20 | Visualizar el PDF |
| MSP-AC EKO 40 V0 BARRACUDA | 40 | Visualizar el PDF |
| MSP-AC EKO 50 V0 BARRACUDA | 50 | Visualizar el PDF |
| MSP-AC EKO 80 V0 BARRACUDA | 80 | Visualizar el PDF |
| MSP-AC EKO 100 V0 BARRACUDA | 100 | Visualizar el PDF |
| MSP-AC EKO 125 V0 BARRACUDA | 125 | Visualizar el PDF |
| MSP-AC EKO 150 V0 BARRACUDA | 150 | Visualizar el PDF |

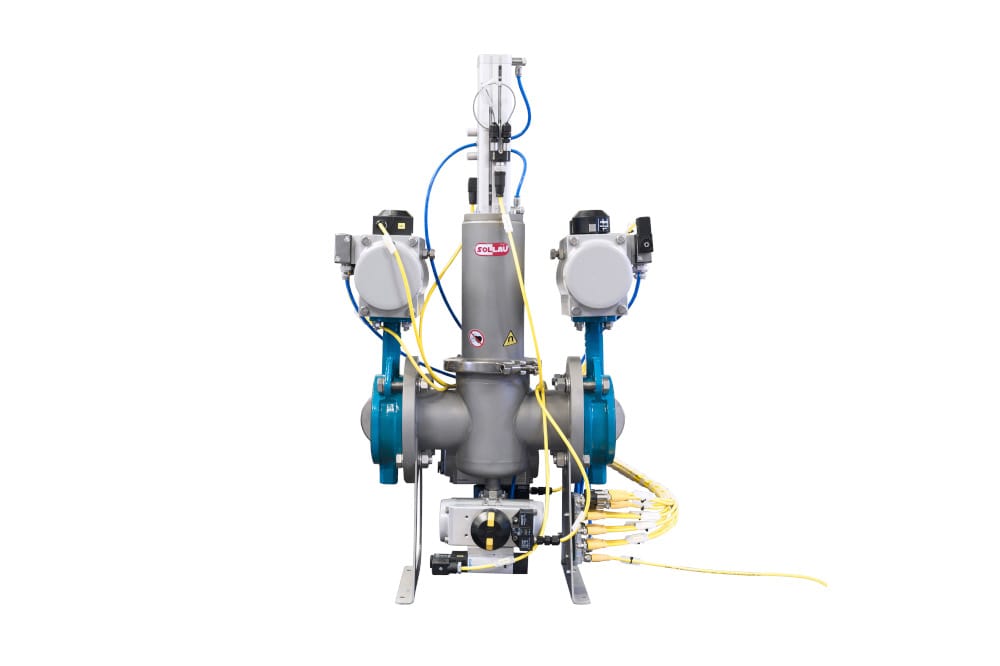

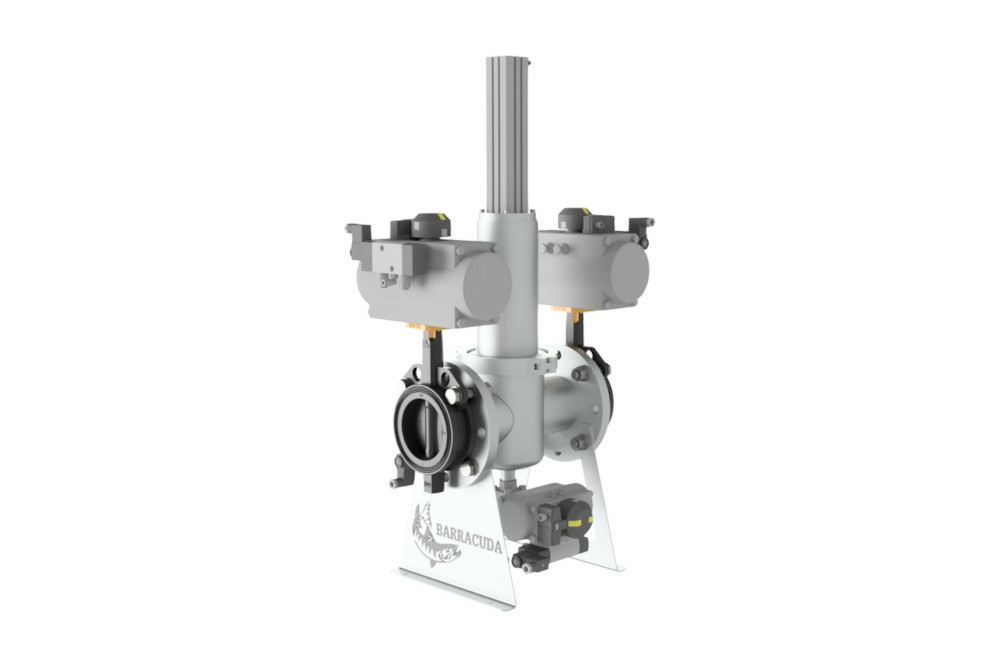

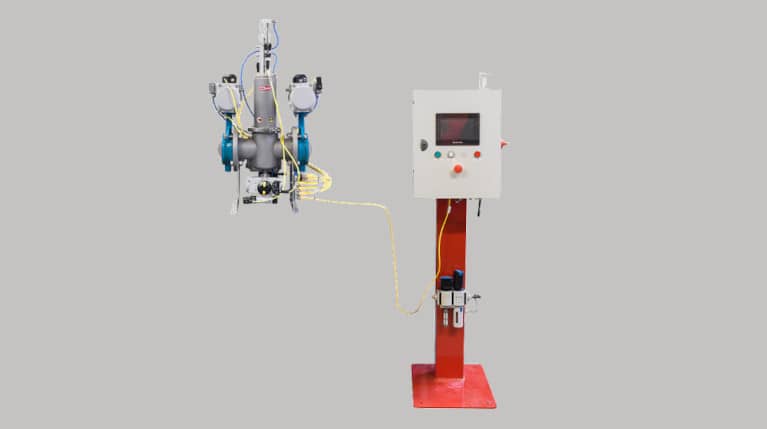

MSP-AC EKO V4 BARRACUDA
- Separador se entrega con válvulas
- Versión completamente automática
- Diámetros de conexión de 20 a 150 mm

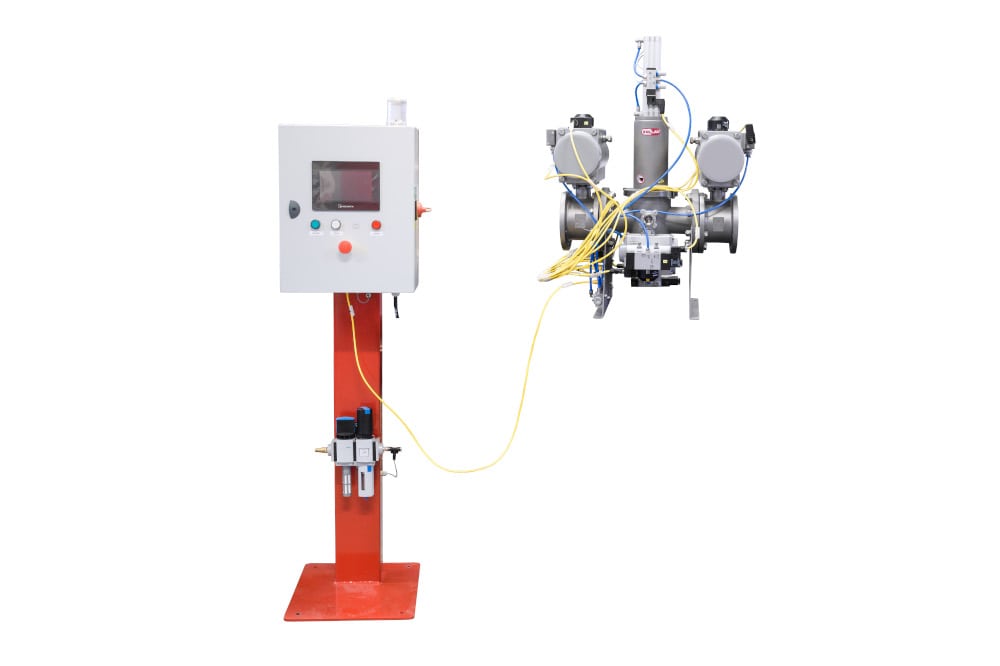

- Panel de control con pantalla
- Alta fuerza de desprendimiento

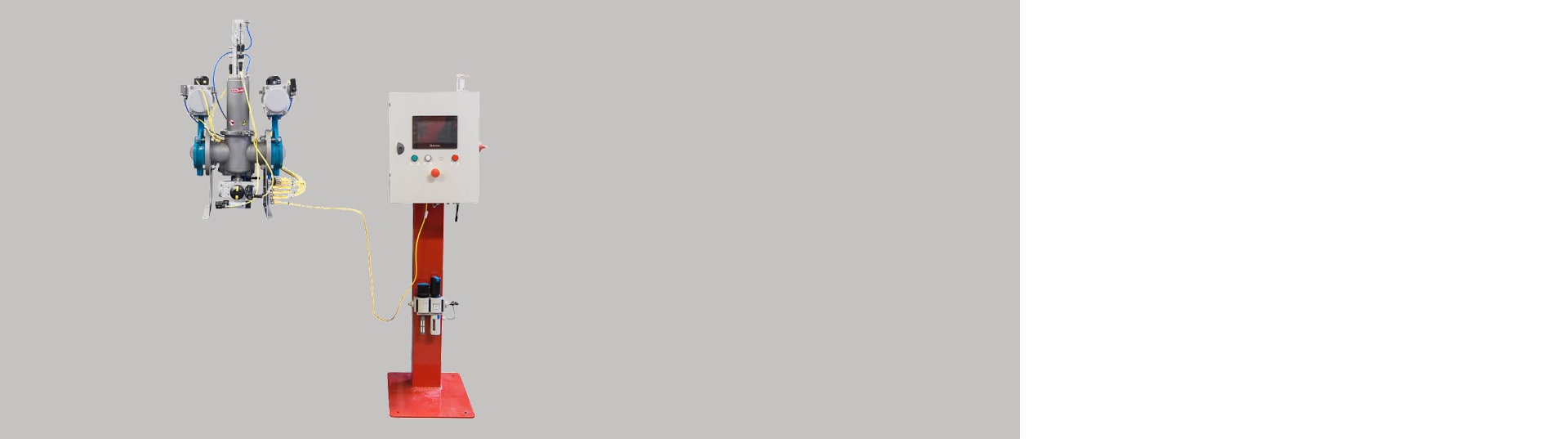

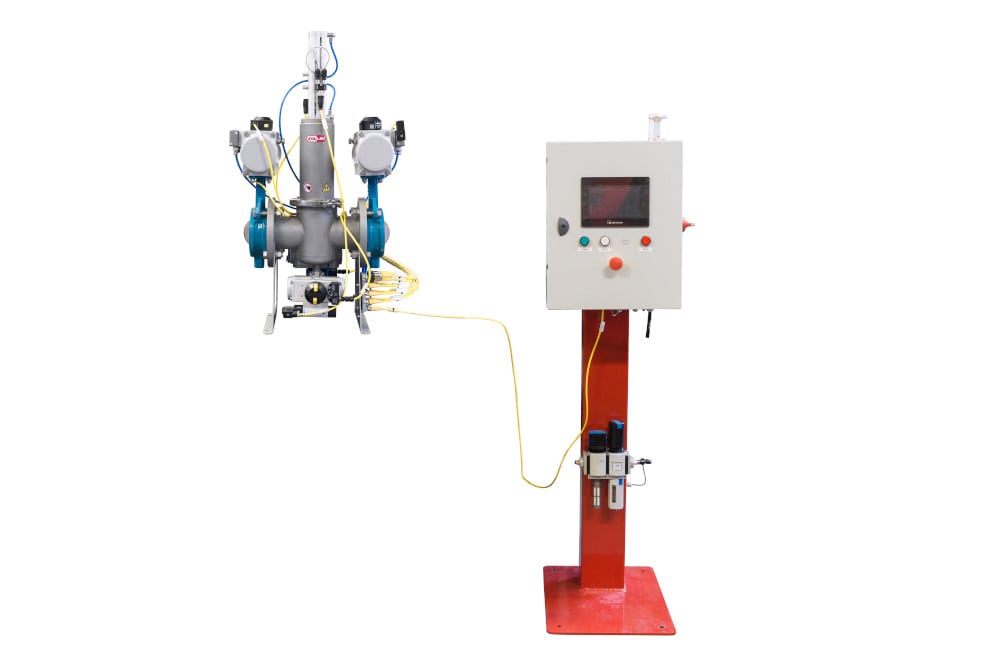

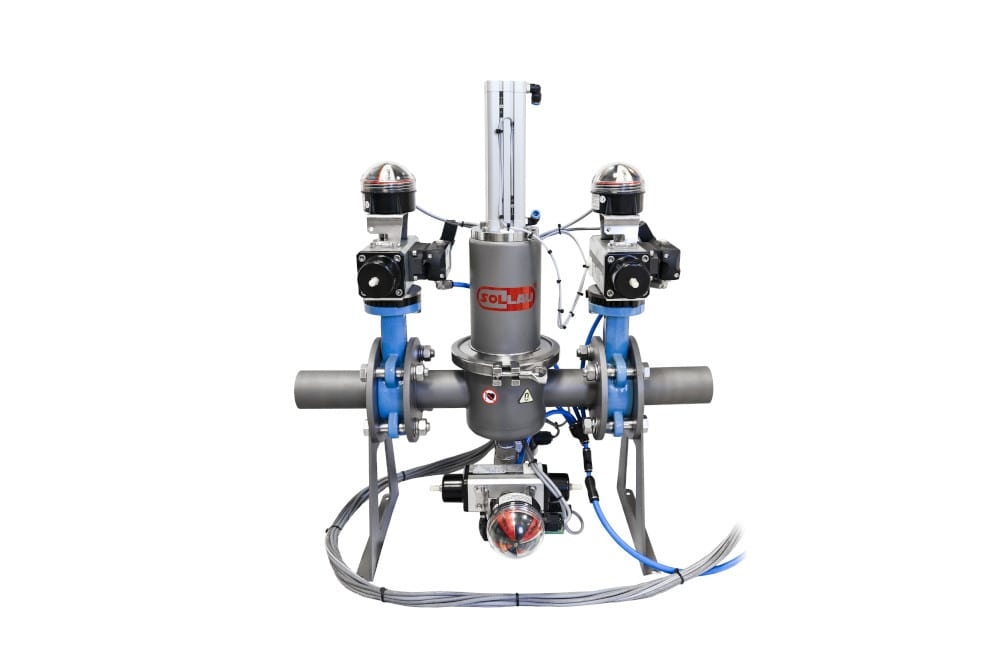

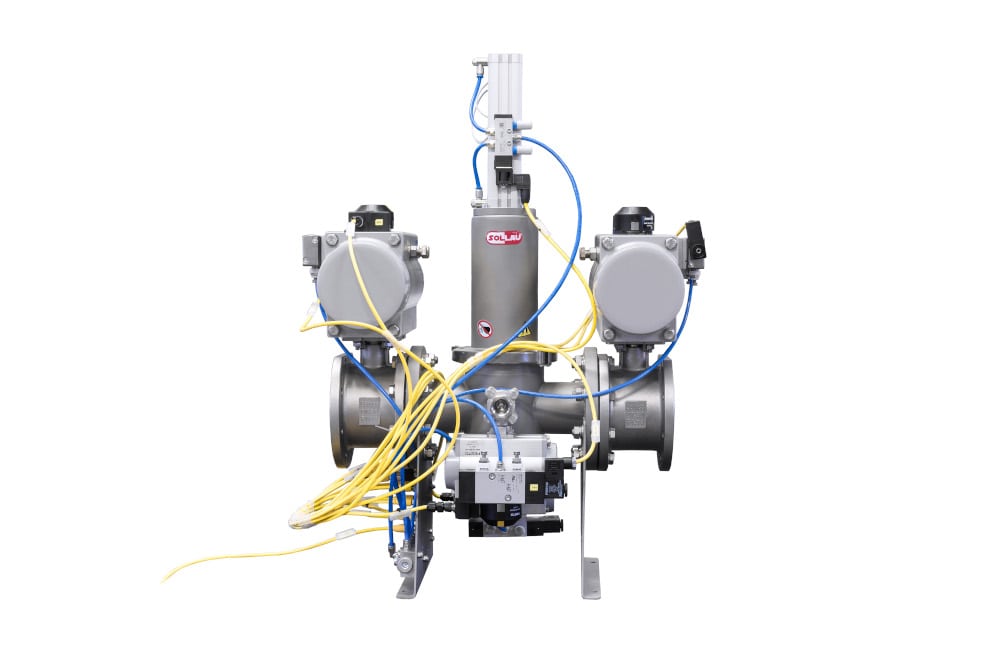

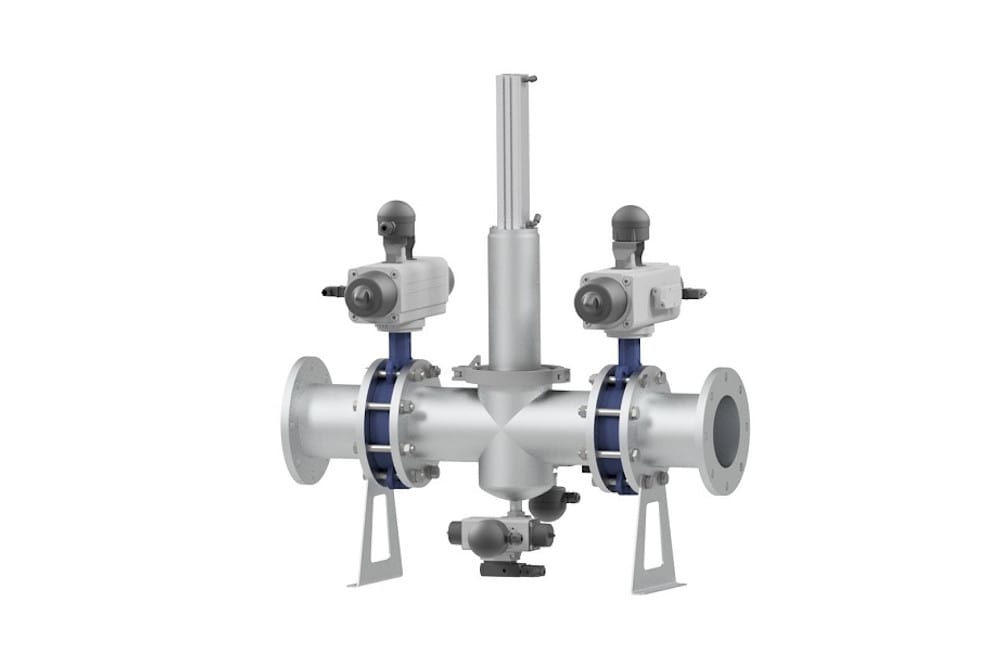

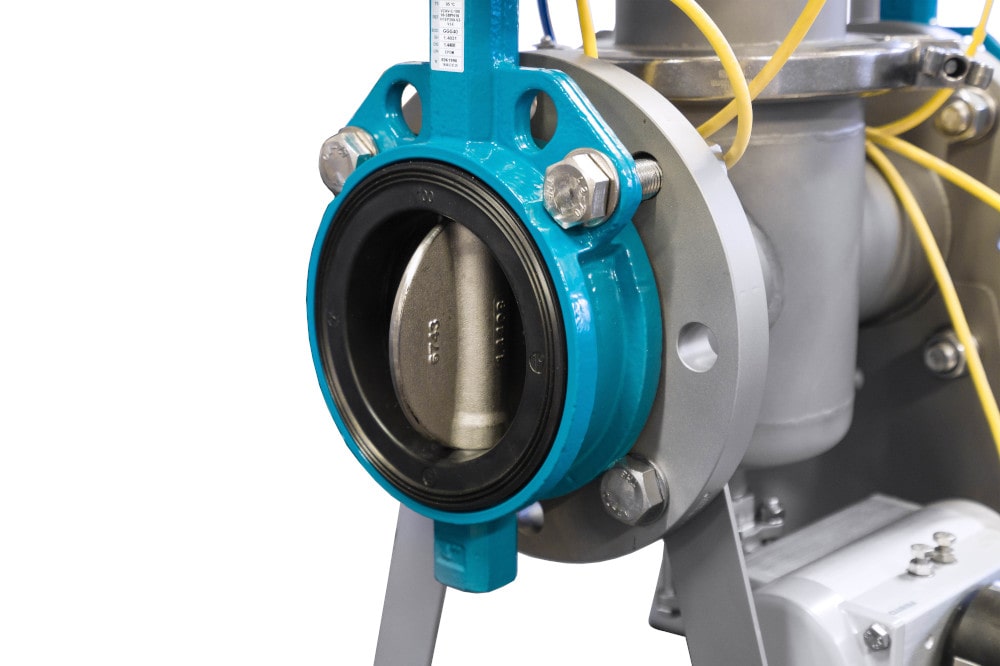

Versión con cuatro válvulas, con limpieza neumática. El material fluye a través del tubo de entrada al separador y las impurezas de hierro quedan captadas en la superficie de acero inoxidable del tubo magnético. Durante la limpieza, primero se detiene el flujo de material, luego se activa la válvula de limpieza, el medio de limpieza fluye al separador, los núcleos magnéticos se sacan y las impurezas de hierro captadas se lavan con un chorro de líquido detergente en la tubería de desagüe (la salida del tubo de desagüe también se puede usar para tomar muestras). Posteriormente, el imán vuelve a insertarse a la posición básica, se interrumpe el suministro de líquido detergente, se desactiva la válvula de limpieza y se reanuda el funcionamiento normal.
| Producto | Diámetro de conexión (mm) | Hoja de datos (EN) |
|---|---|---|
| MSP-AC EKO 20 V4 BARRACUDA | 20 | Visualizar el PDF |
| MSP-AC EKO 40 V4 BARRACUDA | 40 | Visualizar el PDF |
| MSP-AC EKO 50 V4 BARRACUDA | 50 | Visualizar el PDF |
| MSP-AC EKO 80 V4 BARRACUDA | 80 | Visualizar el PDF |
| MSP-AC EKO 100 V4 BARRACUDA | 100 | Visualizar el PDF |
| MSP-AC EKO 125 V4 BARRACUDA | 125 | Visualizar el PDF |
| MSP-AC EKO 150 V4 BARRACUDA | 150 | Visualizar el PDF |
Algunos productos de esta serie de modelos están disponibles para su compra inmediata. Estamos ampliando constantemente la oferta de separadores magnéticos en stock para poder entregárselos inmediatamente. Póngase en contacto con nuestro distribuidor para conocer la disponibilidad actual.
El MSP-AC EKO BARRACUDA es una variante económica de un filtro magnético de flujo automático para la separación de partículas ferromagnéticas desde 1 micrón en materiales líquidos o fácilmente permeables. A diferencia de los separadores de rejilla estándar con tubos de 25–32 mm de diámetro, el EKO está equipado con un tubo magnético significativamente más ancho de 68 mm de diámetro, lo que aumenta la superficie de captación y alarga los intervalos entre ciclos de limpieza. La sencillez de la construcción garantiza una atractiva relación calidad-precio sin comprometer la eficiencia de separación.
Las partículas magnéticas capturadas se adhieren a la parte posterior del tubo magnético durante el proceso de separación, es decir, en el lado opuesto al flujo de material. De este modo, las impurezas no bloquean el flujo y al mismo tiempo están protegidas contra el arrastre accidental por la corriente del medio separado. El filtro puede así funcionar sin interrupciones incluso con niveles más altos de contaminación.
Durante el ciclo de limpieza, la entrada y salida de material se cierran automáticamente, se abre la alimentación de agua de enjuague y el núcleo de neodimio se extiende neumáticamente desde el tubo de acero inoxidable hasta la parte superior del separador, de modo que las partículas metálicas capturadas se arrastran hacia una rama secundaria de la tubería. La limpieza es rápida, no requiere la presencia de un operario y no causa paradas indeseadas; el intervalo de limpieza es ajustable mecánicamente y opcionalmente se puede suministrar una unidad de control totalmente programable con pantalla táctil.
Ofrecemos dos variantes principales: MSP-AC EKO V0 BARRACUDA es una versión sin válvulas adecuada para aquellos casos en los que el cliente gestiona el cierre de la alimentación de material de forma independiente – se caracteriza por sus dimensiones compactas y está disponible en diámetros de 20–150 mm. MSP-AC EKO V4 BARRACUDA es una versión totalmente automática con cuatro válvulas, panel de control con pantalla y control automático de todo el ciclo de limpieza; también está disponible en diámetros de 20–150 mm.
El filtro está diseñado para la separación de impurezas ferromagnéticas de materiales tanto líquidos como fácilmente permeables y, gracias a su construcción higiénica en acero inoxidable, también cumple los requisitos de la industria alimentaria. Típicamente se utiliza en la industria mecánica, química y cerámica, así como en circuitos de refrigeración industriales. Es una popular alternativa económica a los separadores más costosos y de mayor tamaño con limpieza automática.
Sí, lo fabricamos a medida. Los diámetros de conexión estándar son de 20–150 mm y el tipo de conexión (brida, unión roscada o conexiones especiales) se adapta según los requisitos. Para instalaciones donde el medio transportado pueda solidificarse (por ejemplo, jarabe o chocolate), ofrecemos una versión de doble camisa que permite el calentamiento de la sección de flujo. Opcionalmente se puede suministrar una unidad de control totalmente programable con pantalla táctil y se puede añadir un separador magnético secundario al circuito de enjuague para la reutilización del agua de enjuague.
Realizamos pruebas gratuitas de su material en nuestros separadores – garantizamos los resultados de las pruebas en tres días. Algunos modelos están disponibles para entrega inmediata desde almacén; consulte la disponibilidad actual con nuestro representante comercial. Desde el estudio inicial y el diseño hasta la fabricación a medida y la instalación, la puesta en marcha, la formación de operarios y el servicio técnico autorizado, gestionamos su proyecto de principio a fin.
¿En qué sectores industriales se podrá utilizar el filtro magnético autolimpiante?
El alto nivel higiénico del separador magnético con limpieza automática conviene para su empleo en la industria alimentaria, no obstante, el campo de aplicación del filtro magnético MSP-AC EKO es mucho mas amplio. Puede reemplazar los tradicionales, pero costosos, voluminosos y complejos separadores con limpieza automática y por eso encuentra aplicación también, por ejemplo, en ingeniería, en las industrias química y cerámica, en circuitos de refrigeración industriales etc.
