Ventajas de los transportadores magnéticos MD

  • Transportador magnético para el transporte de piezas de materiales magnéticos
  • Realizamos pruebas gratuitas y seleccionamos el transportador magnético adecuado = ¡Proponemos una solución funcional!
  • Garantizamos una rápida ejecución de las pruebas de de los materiales de los clientes
  • Versiones horizontales, verticales, inclinadas y angulares
  • Ideal para objetos abrasivos, aceitosos o sucios = mayor productividad y seguridad en el trabajo
  • Diseño robusto, completamente de acero inoxidable, sin partes móviles externas = eliminación del riesgo de rotura, obstrucción o desgaste del transportador
  • Elegimos la fuerza de los imanes según los objetos transportados

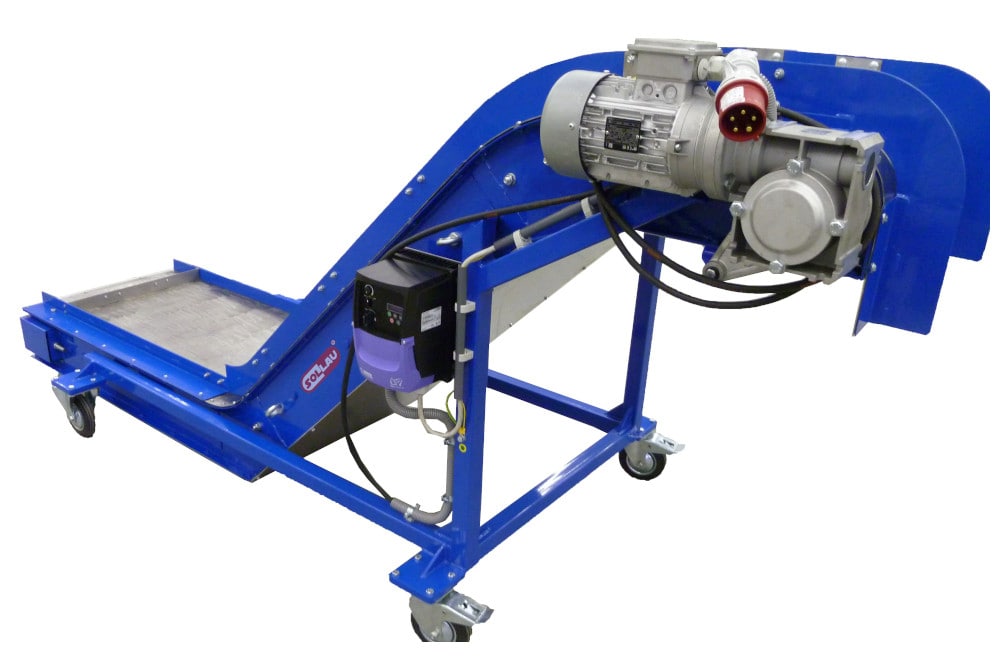

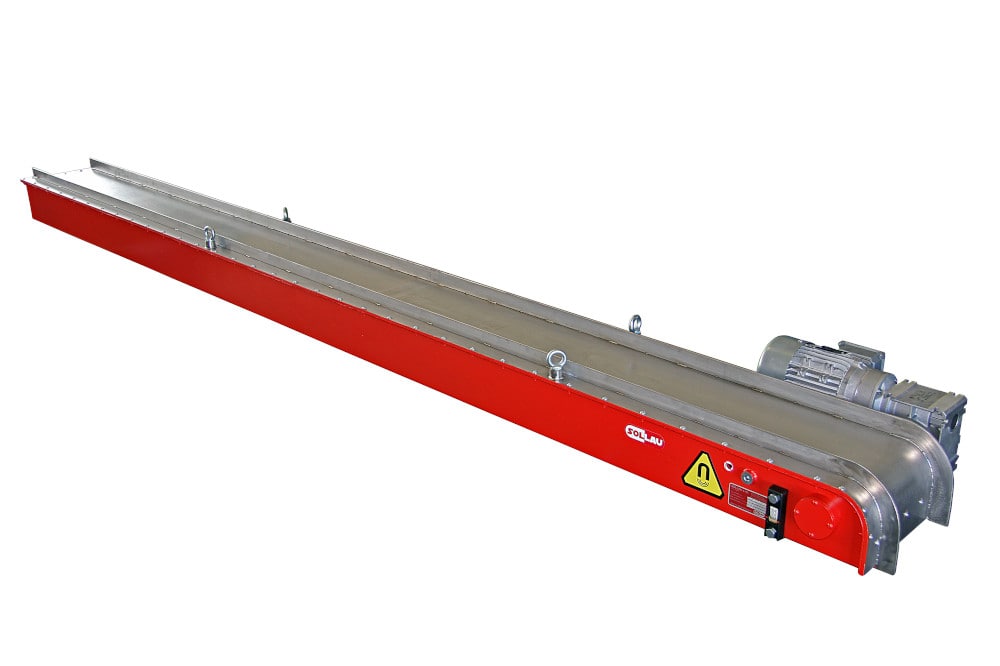

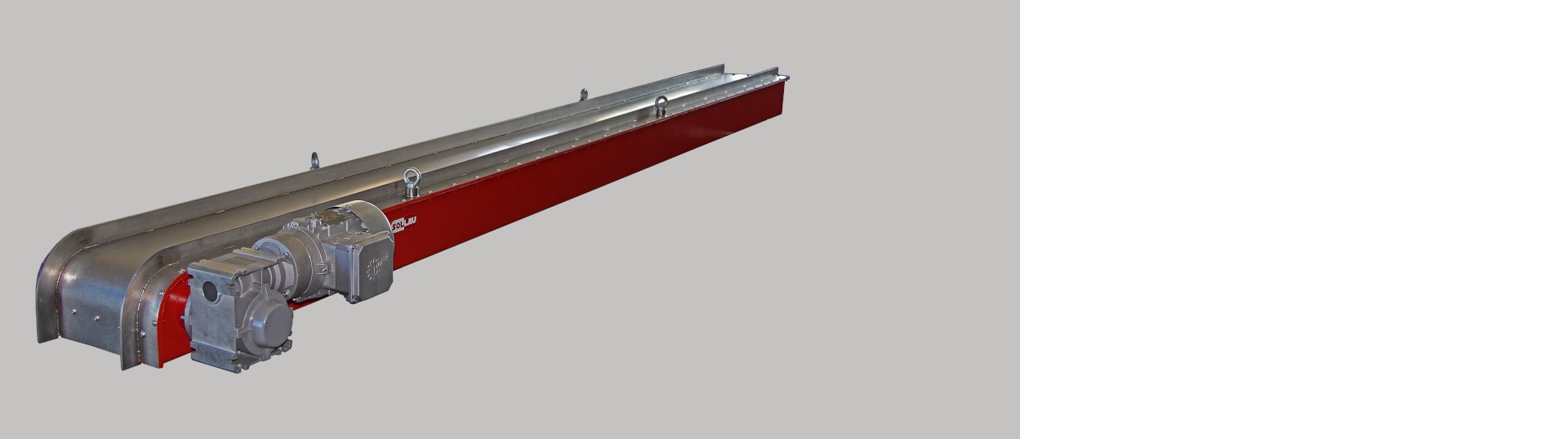

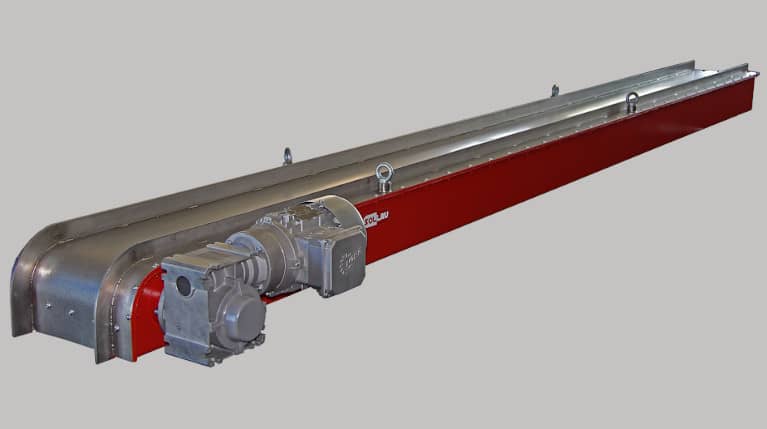

Transportador magnético MD

Cinta transportadora magnética de extracción MD

Los transportadores magnéticos se utilizan para transportar piezas ferromagnéticas. Gracias a su estructura, es posible manipular de forma fácil y segura incluso piezas afiladas o engrasadas. En el transportador de cadena, debajo de la superficie de desplazamiento de acero inoxidable resistente al roce, se fijan barras con imanes, cuyo campo magnético capta los objetos ferromagnéticos y los arrastra a lo largo de la placa de cubierta.

La ventaja del transportador magnético es que no tiene partes móviles (como en una cinta transportadora o en un transportador con cinta modular de plástico), por lo que las piezas prensadas transportadas no dañarán el transportador. El transportador magnético deslizante tiene una estructura cerrada, por lo que es resistente al polvo y puede usarse para transportar piezas engrasadas.

Los transportadores magnéticos se utilizan con mayor frecuencia en las siguientes áreas:

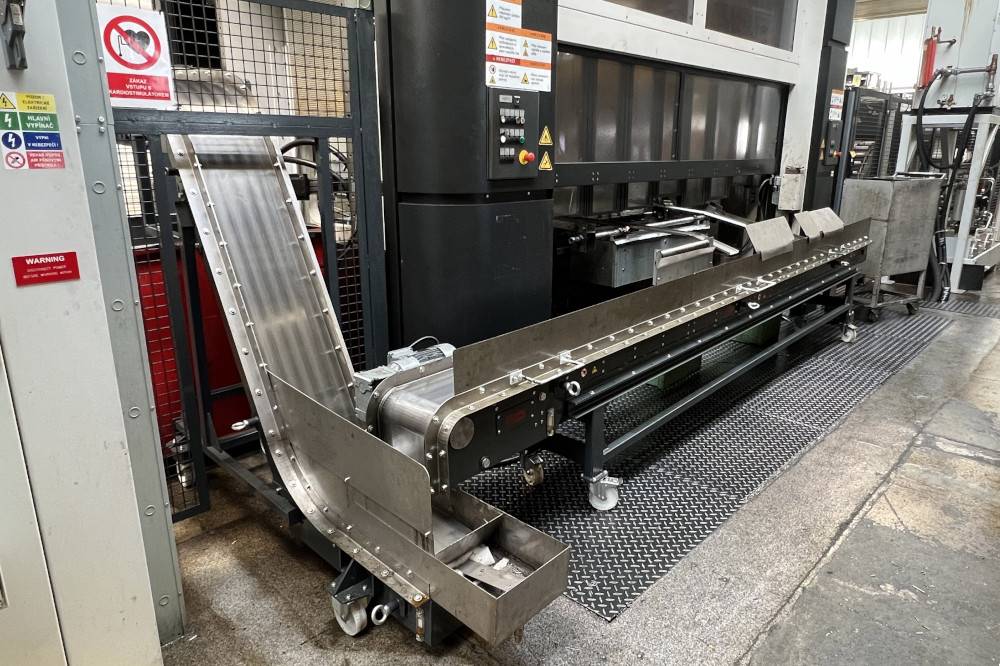

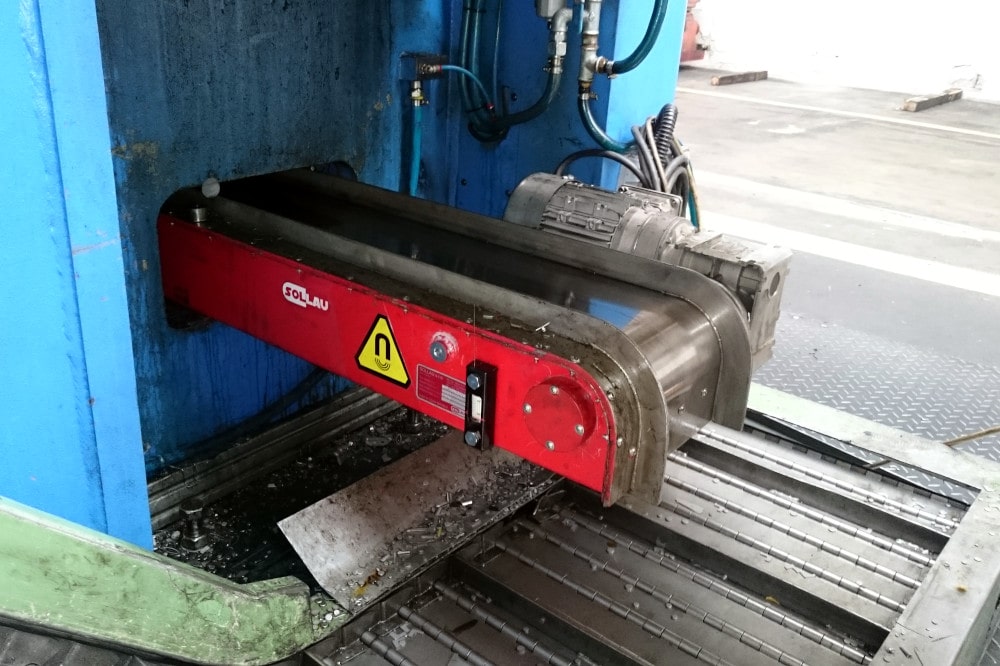

  • Plantas de prensado de metales: Manipulación de piezas prensadas de metales
  • Industria del automóvil: Manipulación de chapas metálicas, piezas prensadas, transporte de piezas
  • Talleres mecánicos: Eliminación de virutas de acero de mecanizado
  • Fundiciones: Manipulación de piezas fundidas en caliente

Fabricamos dos tipos básicos de transportadores magnéticos:

  • Transportadores magnéticos rectos: Se utilizan para el transporte horizontal de piezas de acero
  • Transportadores magnéticos inclinados: Se utilizan para el transporte inclinado o vertical de piezas de acero

Gracias al diseño del transportador magnético podemos fabricarlo prácticamente en cualquier longitud.

¿Cómo elegir la fuerza magnética adecuada?

Equipamos transportadores magnéticos con diferentes tipos de imanes. Elegimos los imanes adecuados según las características de la pieza transportada (su peso, dimensiones), también tenemos en cuenta los requisitos de altura del transportador y la temperatura de las piezas transportadas.

Para la gran mayoría de aplicaciones, un transportador magnético con imanes de ferrita es suficiente. Su ventaja es un precio atractivo. Para piezas específicas o cuando se requiere una altura de construcción baja, equipamos el transportador magnético con los imanes de neodimio más fuertes.

Según las dimensiones de la pieza proponemos una distancia adecuada entre las barras magnéticas del transportador.

¡No experimentamos! ¡Proponemos una solución funcional!

En nuestro centro de pruebas hemos preparado transportadores magnéticos con diferentes tipos de imanes y diferentes distancias entre las barras con los imanes. Gracias a ello, podemos REALIZAR PRUEBAS MINUCIOSAS DE SUS PIEZAS y diseñar el tipo de transportador magnético más adecuado.

¡Garantizamos una rápida ejecución de las pruebas!

Sabemos muy bien lo que es importante para el cliente: ¡Un funcionamiento fácil y sin problemas del transportador magnético!

Por eso diseñamos los transportadores magnéticos de tal manera que sean lo suficientemente robustos, y durante su producción nos preocupamos por un procesamiento en taller de alta calidad.

También pensamos en hacer fácil y rápido su mantenimiento para el operador. Por tanto, el equipamiento básico de cada transportador magnético deslizante incluye:

  • Tensado automático de la cadena de transmisión
  • Mirilla con marca de agua para comprobar el nivel de aceite
  • Sistema para fácil drenaje de aceite
  • Embudo para un cómodo llenado de aceite

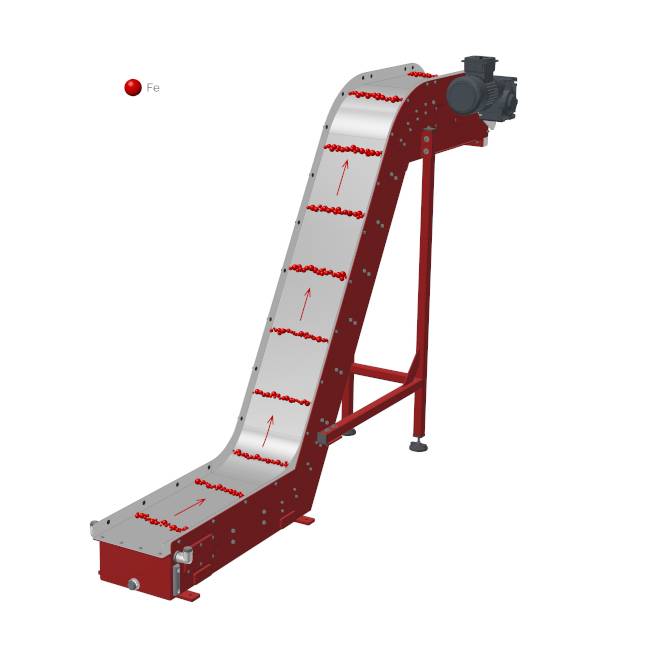

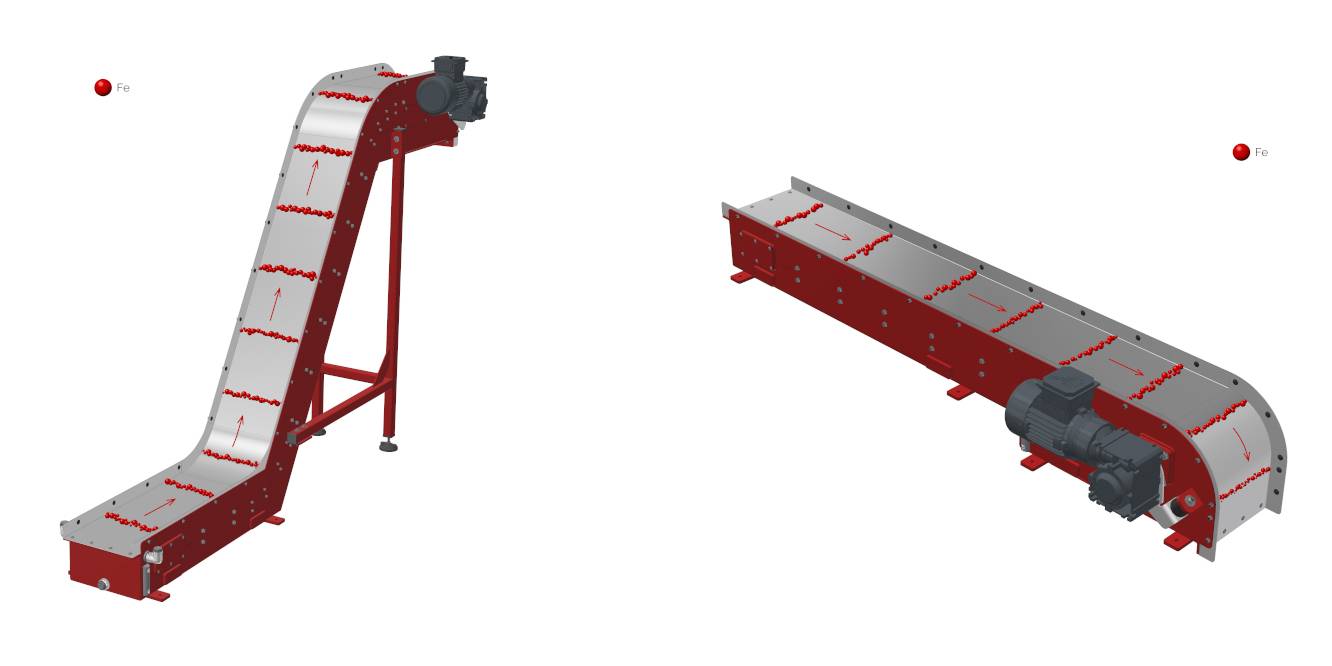

Estructura del transportador magnético

En el transportador de cadena, debajo de la superficie de desplazamiento de acero inoxidable resistente al roce, se fijan barras con imanes, cuyo campo magnético capta los objetos ferromagnéticos y los arrastra a lo largo de la placa de cubierta. Elegimos la fuerza de los imanes y la distancia entre las barras con imanes según las especificaciones de las piezas a manipular.

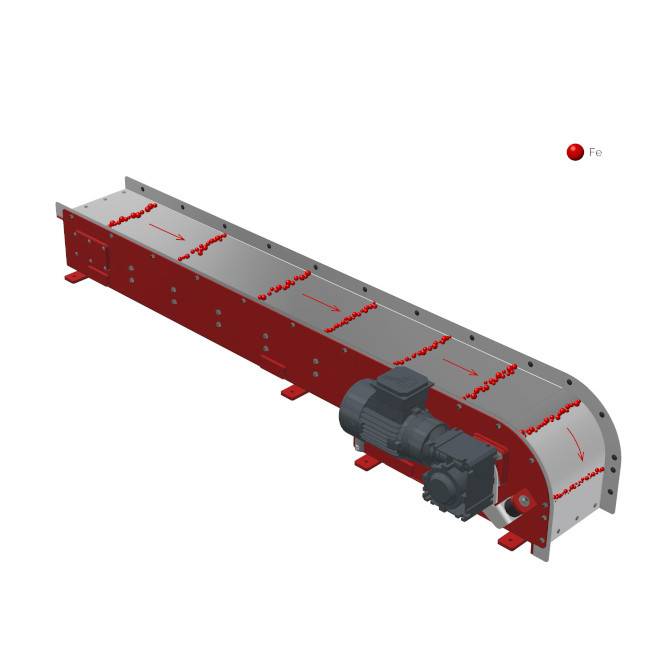

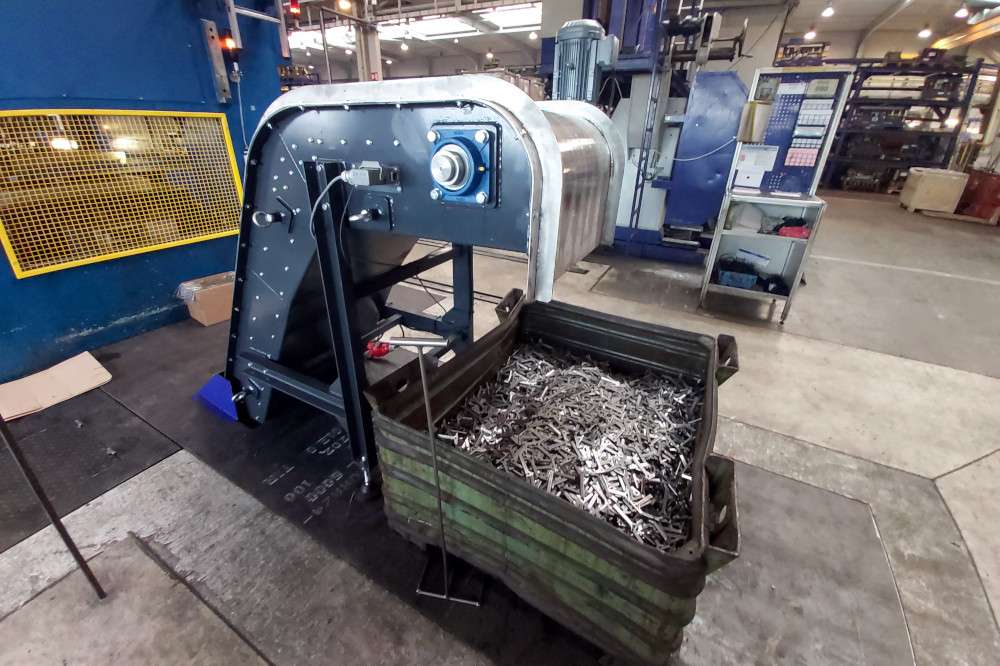

Los objetos ferrosos son captados al principio del transportador por la acción del campo magnético y transportados hasta el final, donde caen automáticamente.

El transportador de cadena está completamente cubierto, por lo que las piezas manipuladas sólo están en contacto con la placa deslizante de acero inoxidable.

El depósito de aceite dentro del transportador magnético garantiza un funcionamiento sin problemas de los componentes dentro del transportador.

Adaptaremos la estructura de soporte debajo del transportador a sus necesidades.


¿Qué necesitamos saber para diseñar correctamente un transportador magnético?

  • Tamaño de las piezas transportadas
  • Peso de las piezas transportadas
  • El material del que están hechos los componentes transportados
  • Capacidad horaria requerida
  • Longitud requerida del transportador magnético
  • Altura desde el suelo a la que se colocará el transportador
  • En caso de que sea necesario transportar piezas a una altura diferente, la altura inicial y objetivo y la disposición de las máquinas circundantes
  • Una foto de la ubicación supuesta del transportador siempre ayuda

Nos también ayudará a cumplimentar el formulario de aplicación, que le enviaremos inmediatamente cuando lo solicite.

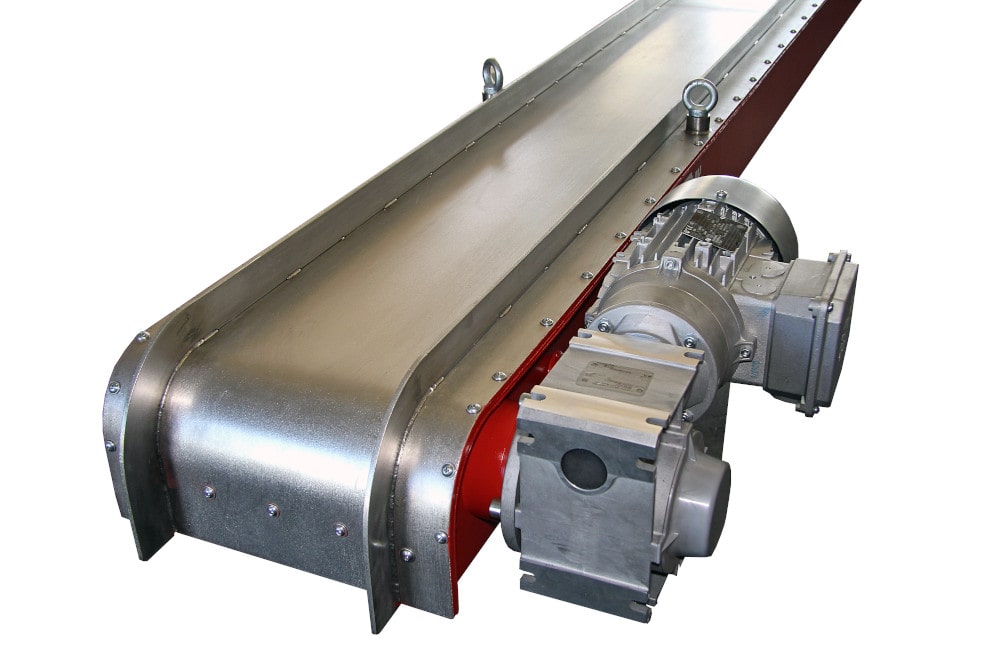

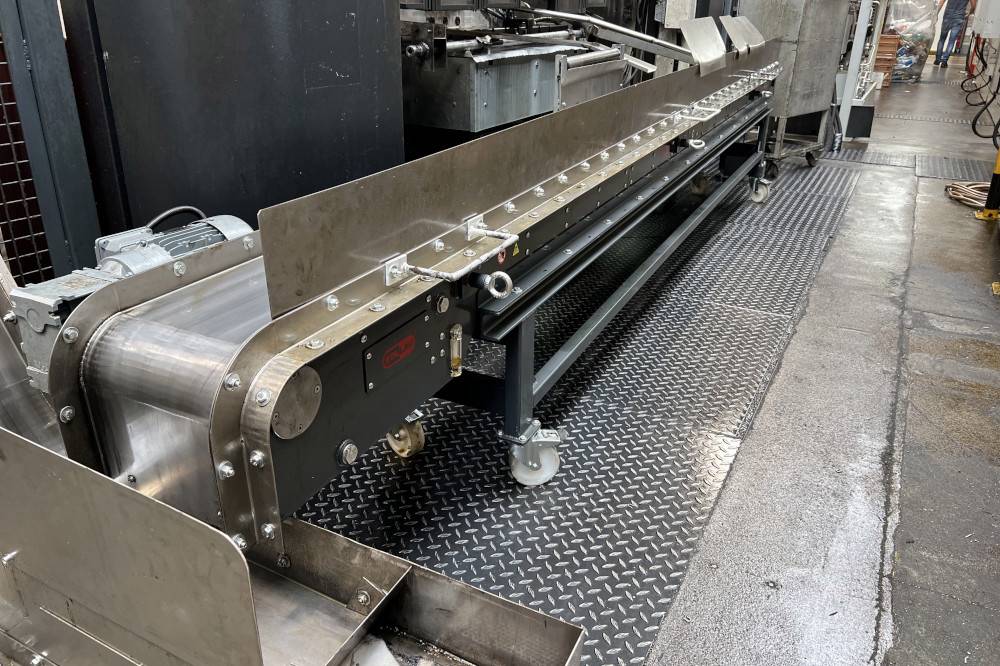

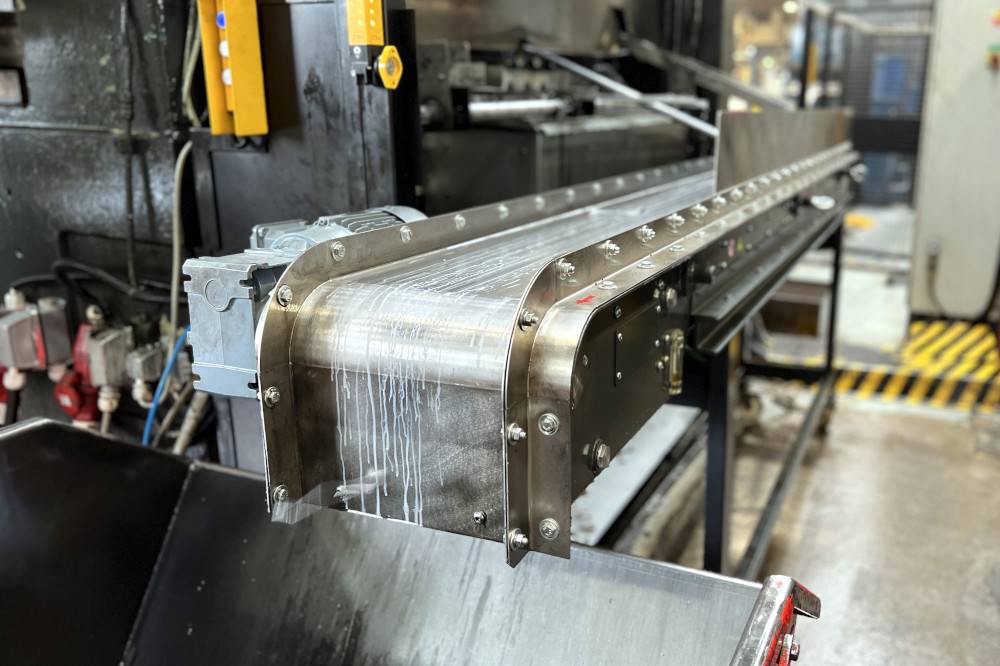

Transportadores magnéticos rectos

Transportadores magnéticos rectos se utilizan para el transporte horizontal de piezas metálicas. Gracias al diseño del transportador magnético podemos fabricarlo prácticamente en cualquier longitud.

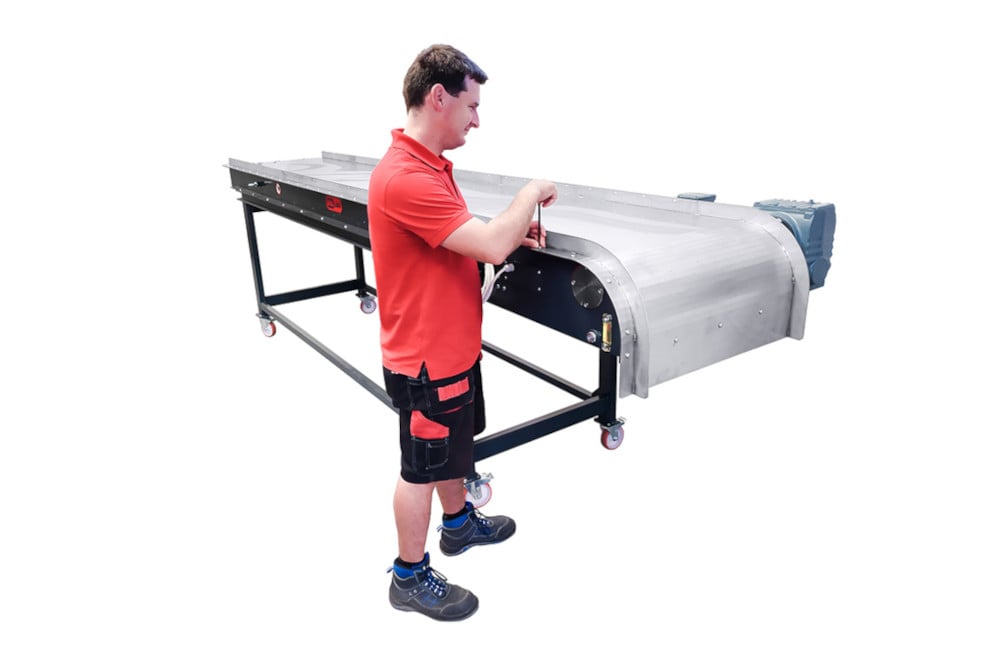

Fabricamos transportadores magnéticos rectos en las siguientes anchuras estándares: 200, 300, 400, 500 y 600 mm, pero en caso de petición específica del cliente, también podemos fabricar un transportador magnético en otra anchura.

Equipamos los transportadores magnéticos con imanes de ferrita (más débiles) o imanes de neodimio (más fuertes). La ventaja de los transportadores magnéticos con imanes de neodimio es su baja altura, lo cual es un requisito en algunas aplicaciones.

Podemos suministrar los transportadores magnéticos también en la versión HOT – para altas temperaturas. En tal caso elegimos el tipo de imanes según la temperatura máxima de la pieza a transportar.

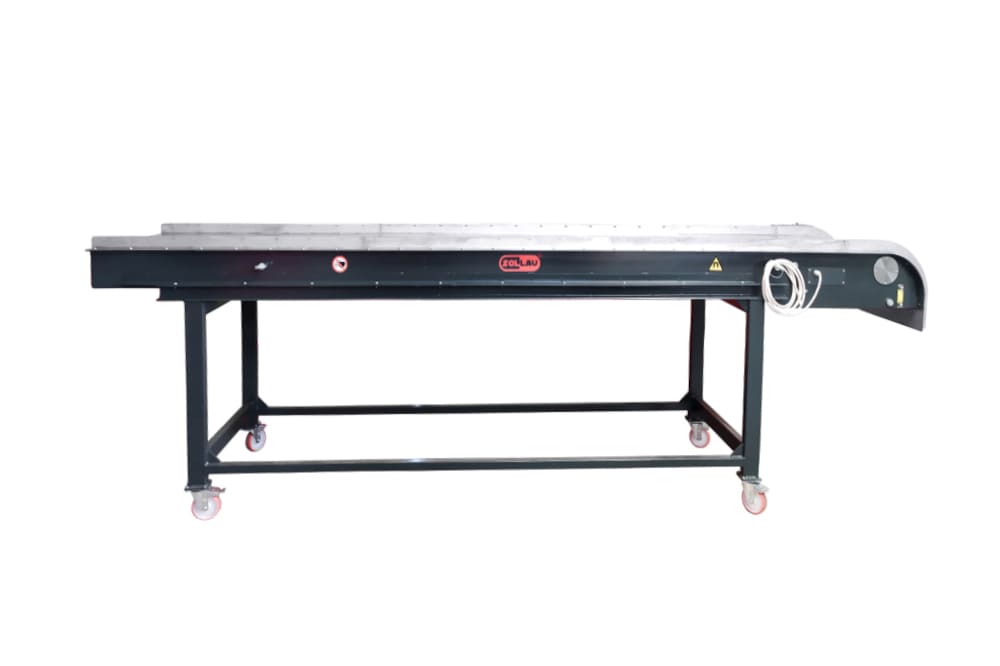

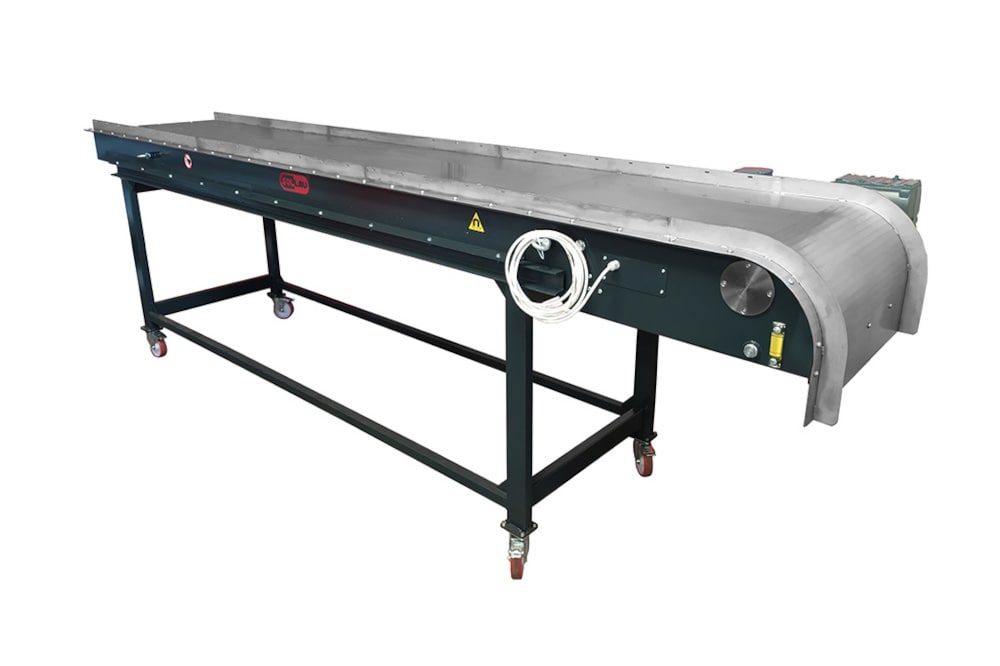

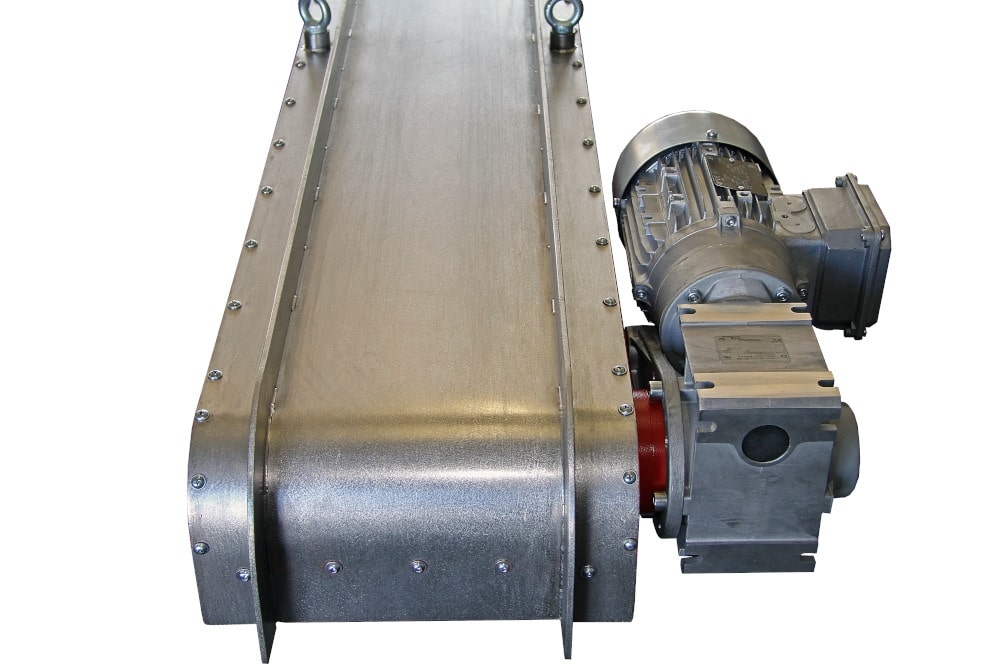

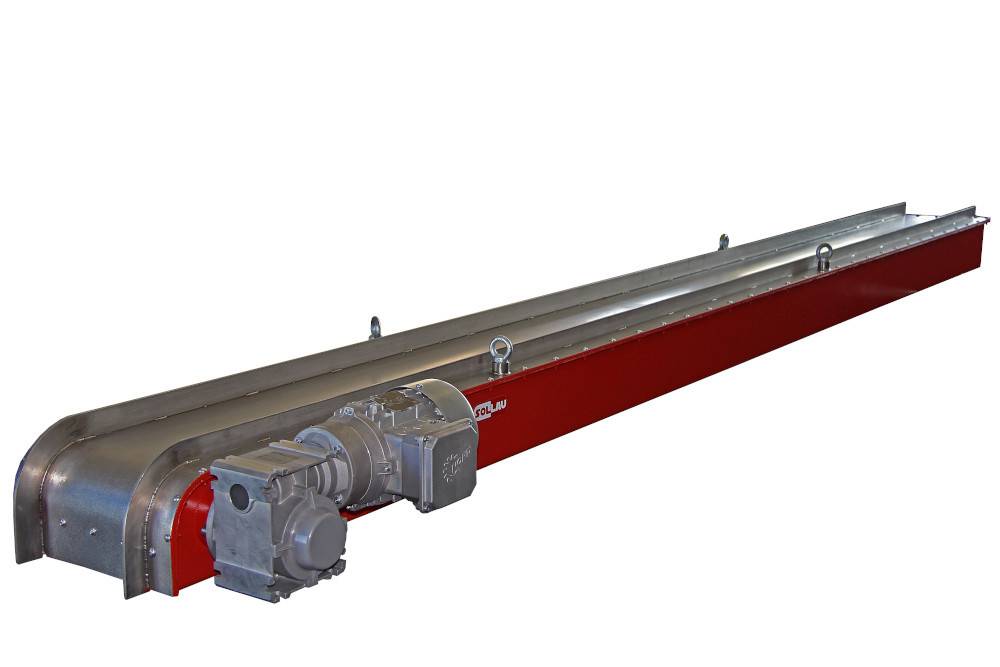

Transportador magnético recto

MD – F VIPER

  • Imanes de ferrita
  • Apropiado para la mayoría de aplicaciones
  • Anchuras estandarizadas del transportador magnético: 200, 300, 400, 500 y 600 mm
  • Posibilidad de fabricar otras anchuras del transportador magnético
  • Atractiva relación precio/rendimiento
  • Temperatura de funcionamiento máxima de 80 °C

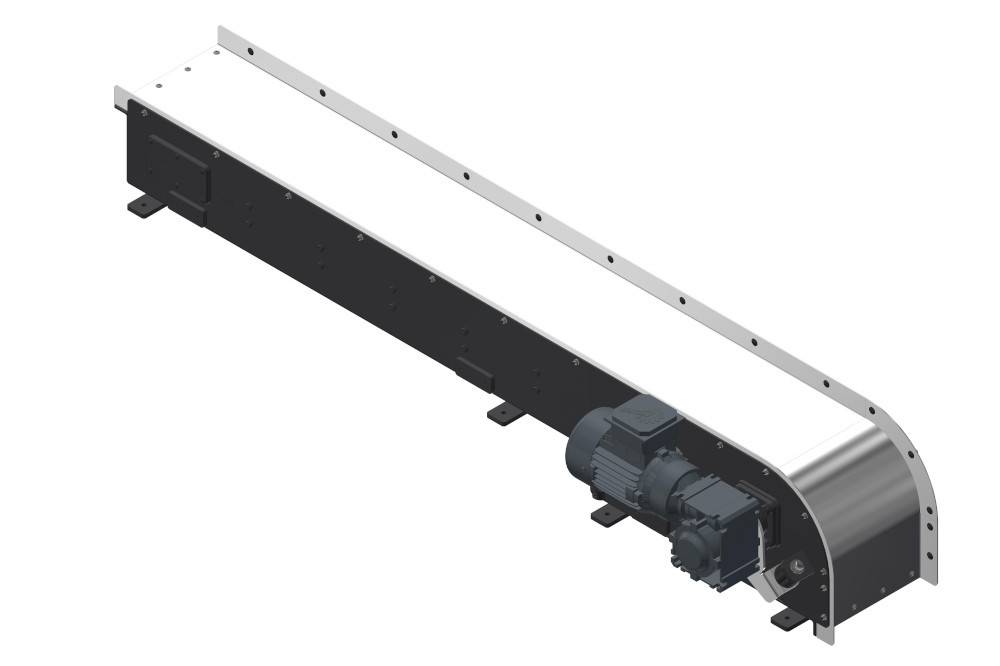

MD – N VIPER

  • Los imanes de neodimio más fuertes
  • Apropiado para transportar piezas muy pequeñas o grandes y pesadas
  • Apropiado para aplicaciones donde se requiere una altura de instalación baja del transportador
  • Anchuras estandarizadas del transportador magnético: 200, 300, 400, 500 y 600 mm
  • Posibilidad de fabricar otras anchuras del transportador magnético
  • Temperatura de funcionamiento máxima de 80 °C

MD – VIPER HOT

  • Para aplicaciones de alta temperatura de funcionamiento
  • Elegimos el tipo de imanes según la temperatura de funcionamiento requerida y las especificaciones de la pieza a transportar
  • Anchuras estandarizadas del transportador magnético: 200, 300, 400, 500 y 600 mm
  • Posibilidad de fabricar otras anchuras del transportador magnético

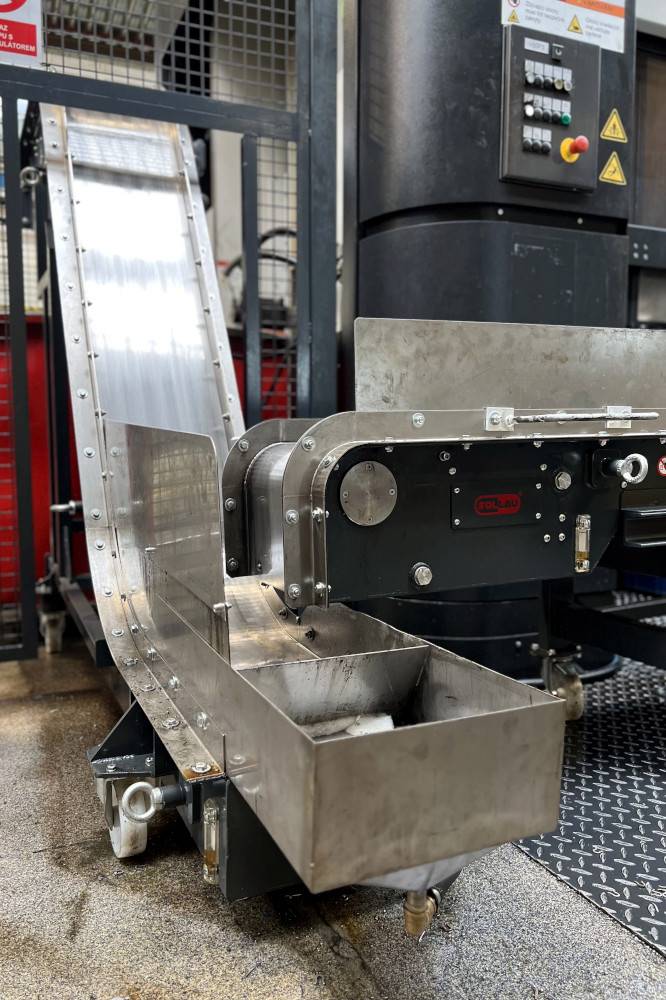

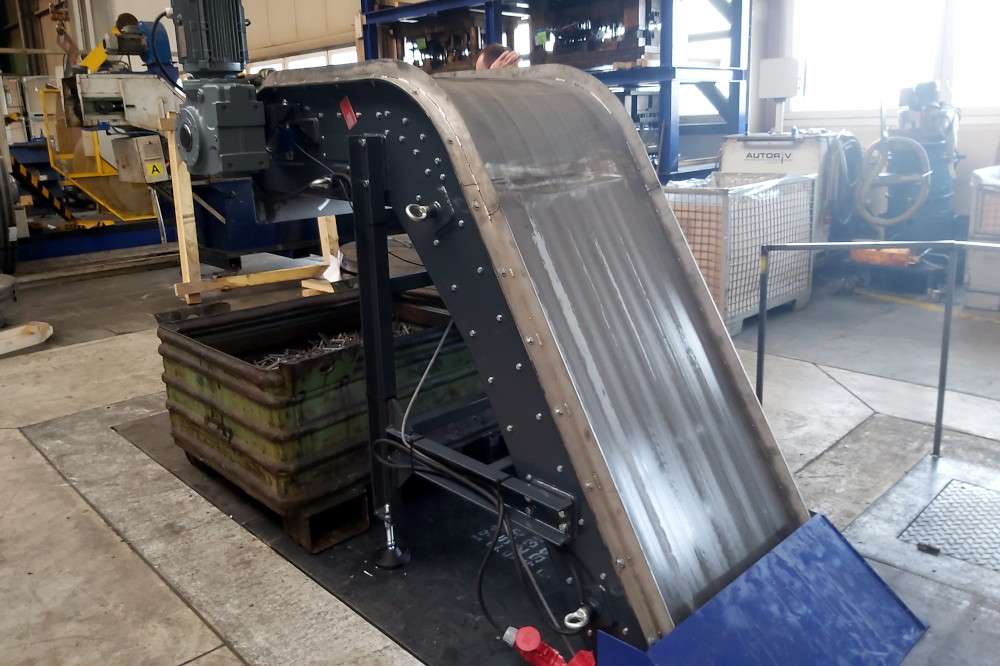

Transportadores magnéticos angulares

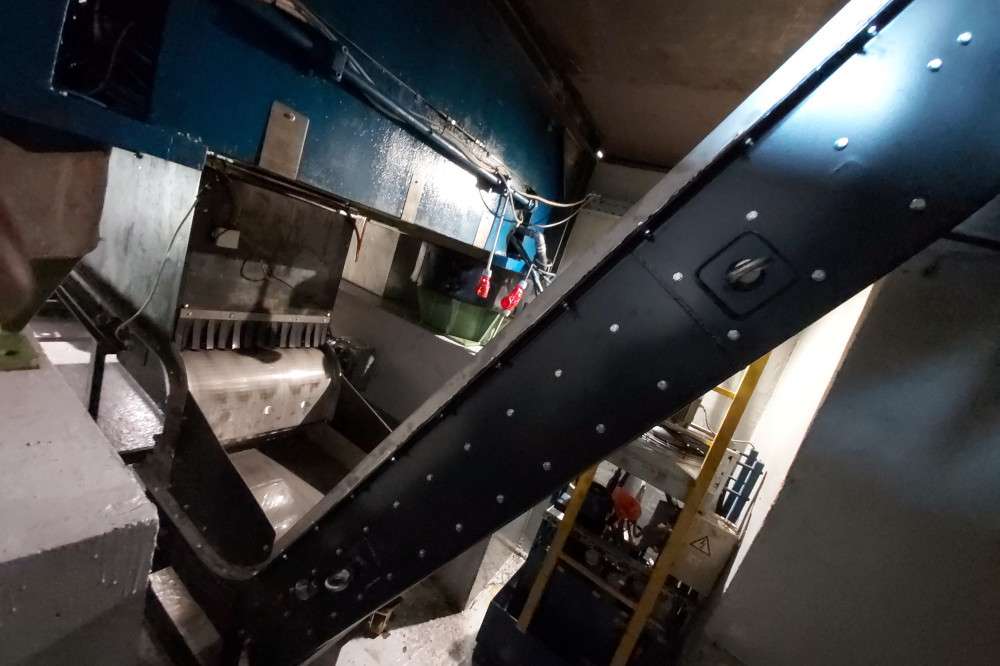

Transportadores magnéticos inclinados se utilizan para el transporte inclinado o vertical de objetos ferrosos. Encuentran su utilidad cuando es necesario transportar piezas a una altura diferente a la inicial. Para la correcta especificación del transportador magnético angulado, necesitamos saber no sólo el tamaño, el peso y la cantidad de piezas transportadas, sino también la altura inicial y objetivo.

Los transportadores angulados, al igual que transportadores rectos se pueden fabricar:

  • Prácticamente en cualquier longitud
  • En anchuras estándares de 200, 300, 400, 500 y 600 mm
  • En el caso de una petición específica del cliente, también podemos fabricar un transportador magnético en una anchura diferente
  • Equipamos los transportadores con imanes de ferrita (más débiles) o imanes de neodimio (más fuertes)
  • Podemos suministrarlos también en la versión HOT – para altas temperaturas

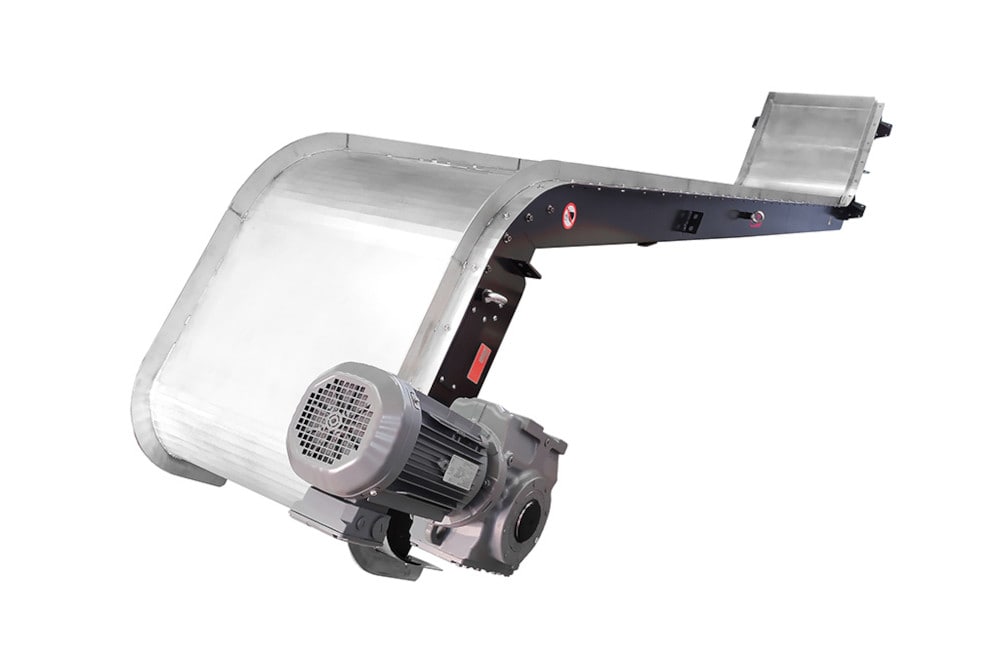

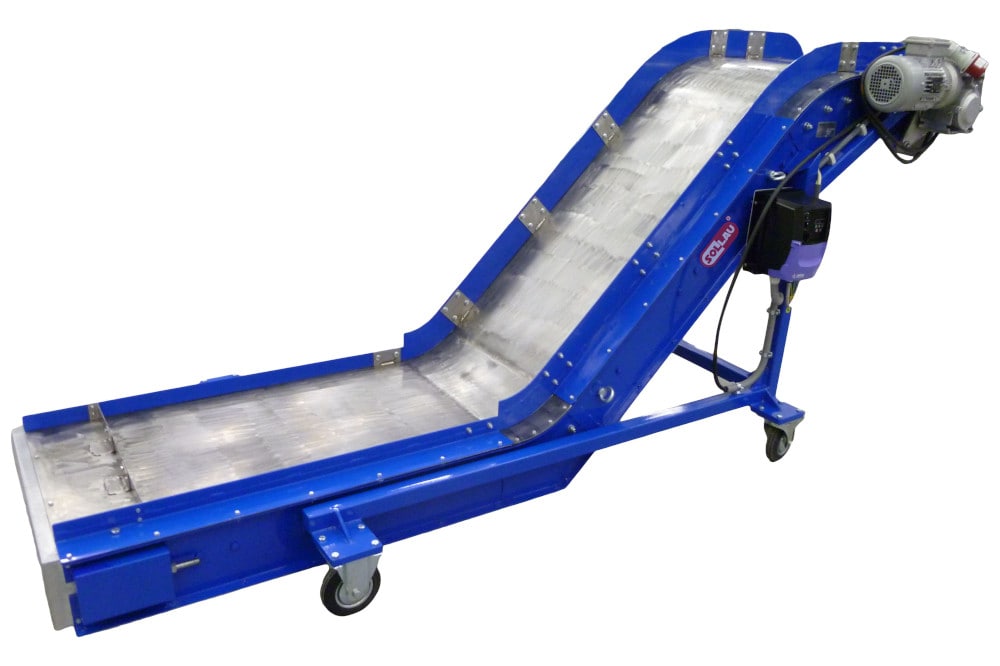

Transportador magnético inclinado

MD – F COBRA

  • Imanes de ferrita
  • Apropiado para la mayoría de aplicaciones
  • Anchuras estandarizadas del transportador magnético: 200, 300, 400, 500 y 600 mm
  • Posibilidad de fabricar otras anchuras del transportador magnético
  • Atractiva relación precio/rendimiento
  • Temperatura de funcionamiento máxima de 80 °C

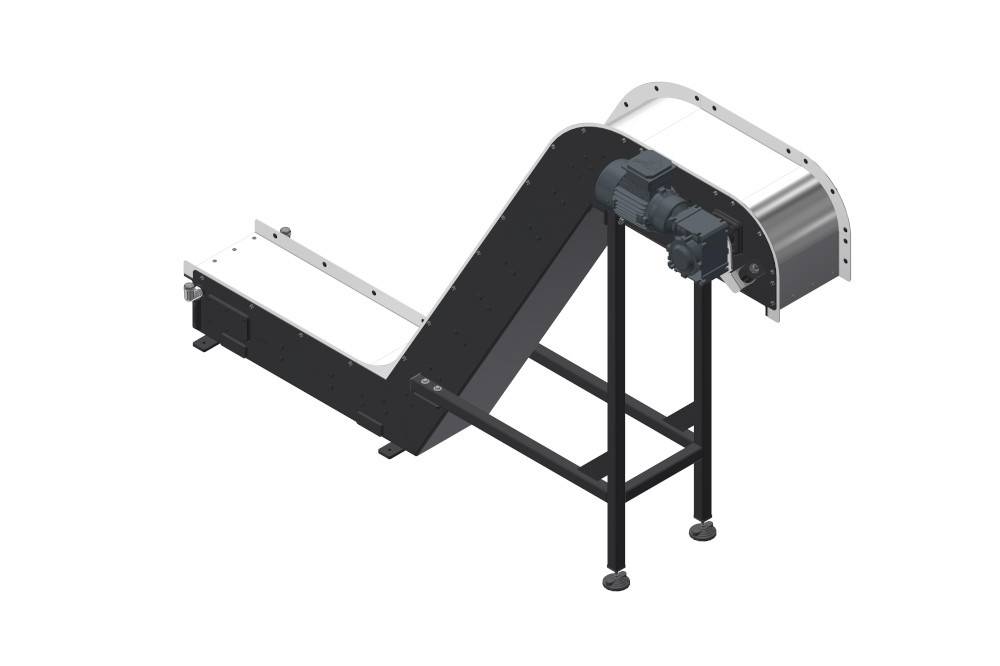

MD – N COBRA

  • Los imanes de neodimio más fuertes
  • Apropiado para transportar piezas muy pequeñas o grandes y pesadas
  • Apropiado para aplicaciones donde se requiere una altura de instalación baja del transportador
  • Anchuras estandarizadas del transportador magnético: 200, 300, 400, 500 y 600 mm
  • Posibilidad de fabricar otras anchuras del transportador magnético
  • Temperatura de funcionamiento máxima de 80 °C

MD – COBRA HOT

  • Para aplicaciones de alta temperatura de funcionamiento
  • Elegimos el tipo de imanes según la temperatura de funcionamiento requerida y las especificaciones de la pieza a transportar
  • Anchuras estandarizadas del transportador magnético: 200, 300, 400, 500 y 600 mm
  • Posibilidad de fabricar otras anchuras del transportador magnético





¿En qué sectores industriales se podrá utilizar el transportador magnético?

El transportador magnético se utiliza sobre todo en centros de mecanizado, tornos, brochadoras, talladoras, fresadoras, transporte de piezas prensadas ferromagnéticas de pequeñas dimensiones.
