Separador de metales no ferrosos ECS / Eddy Current Separator

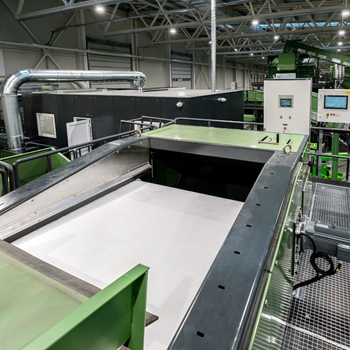

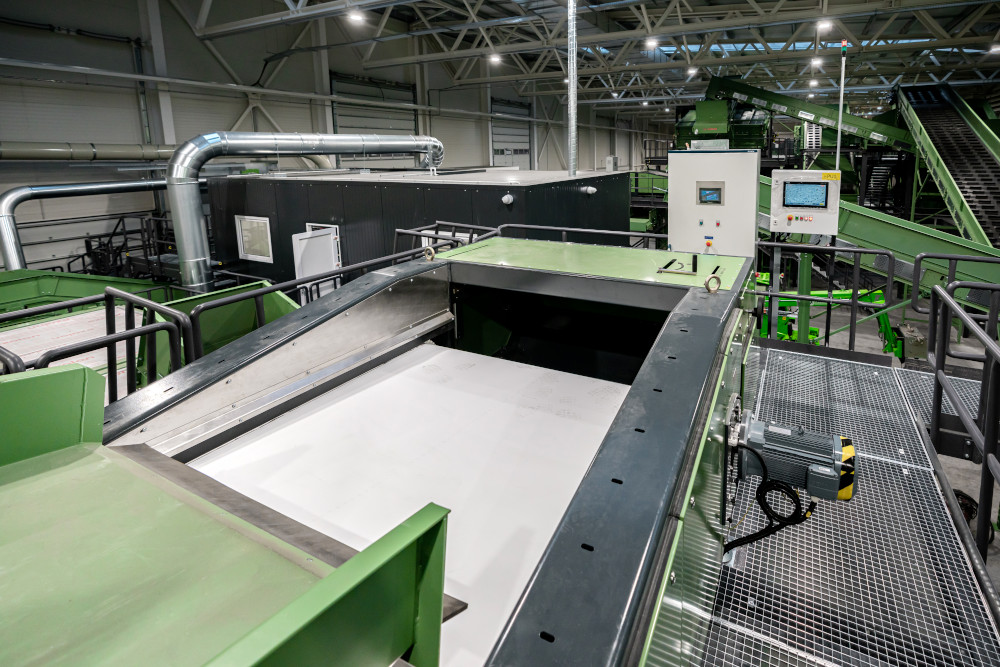

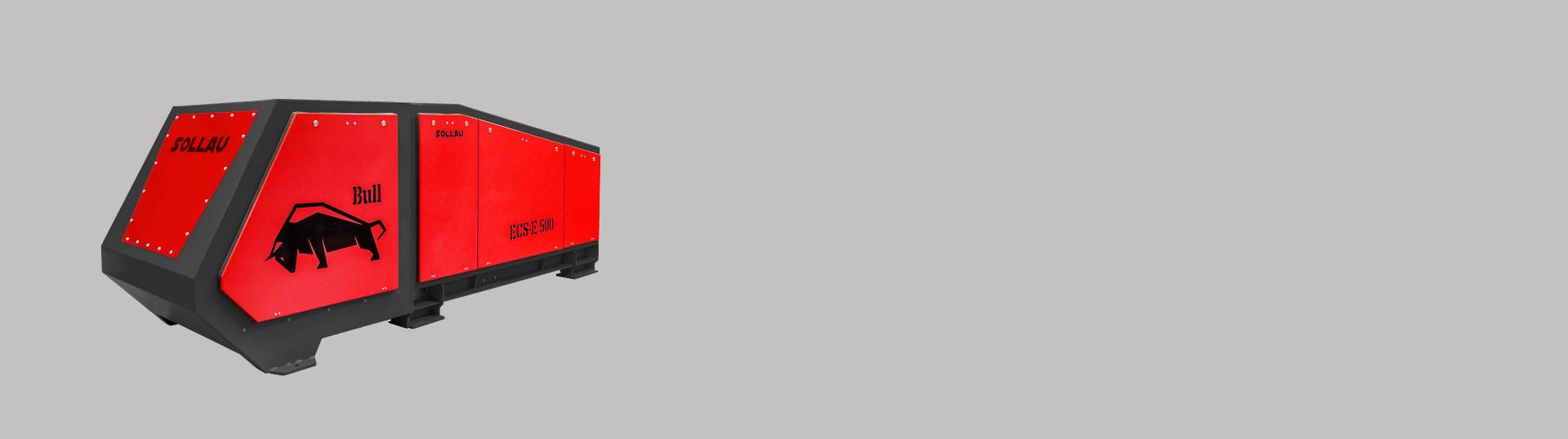

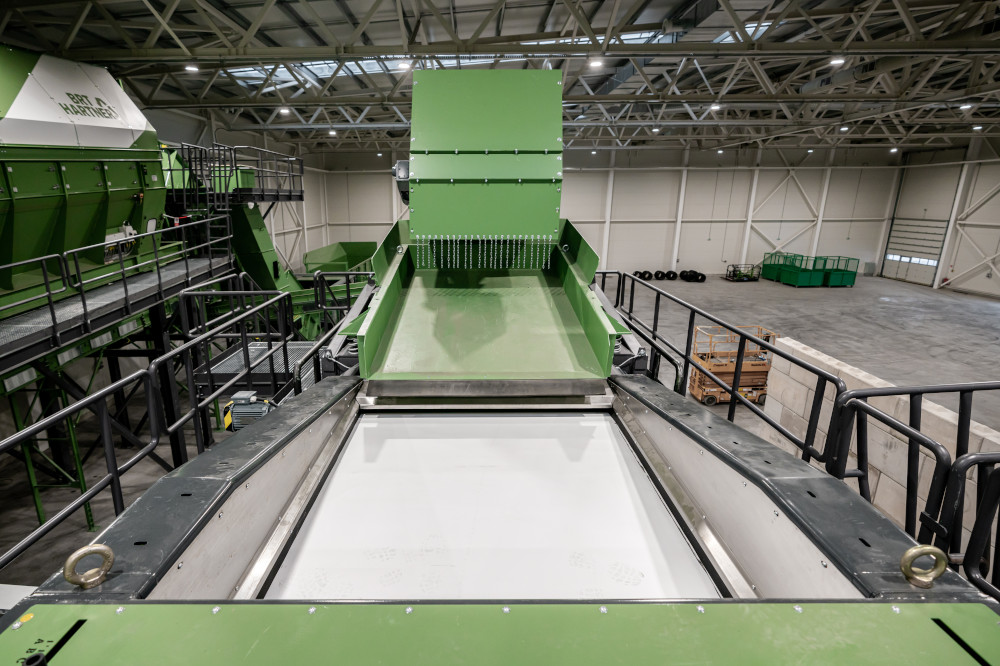

Separador de metales no ferrosos ECS-E BULL

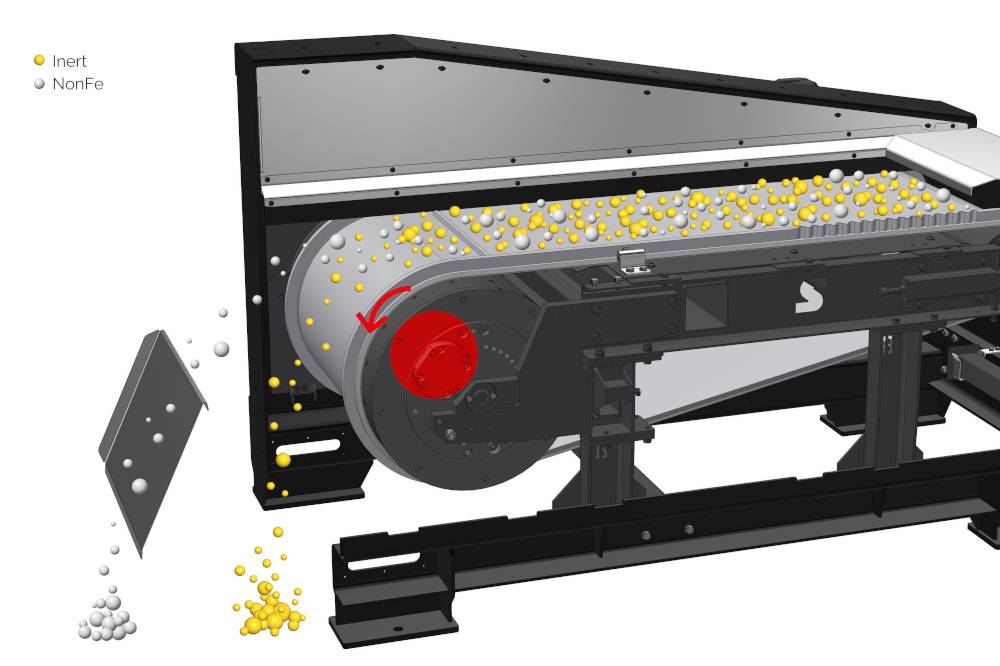

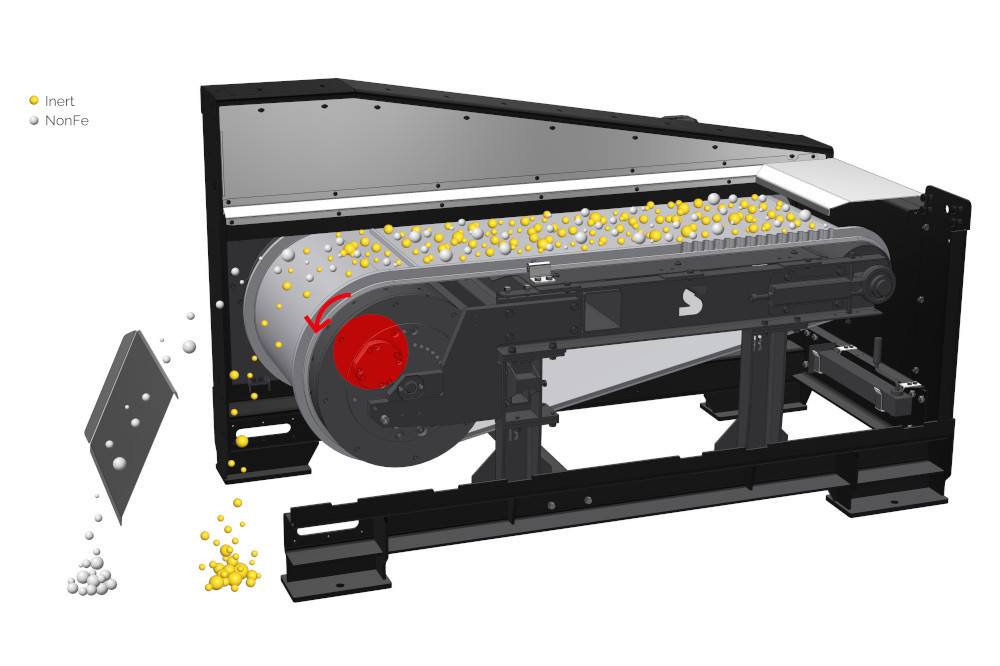

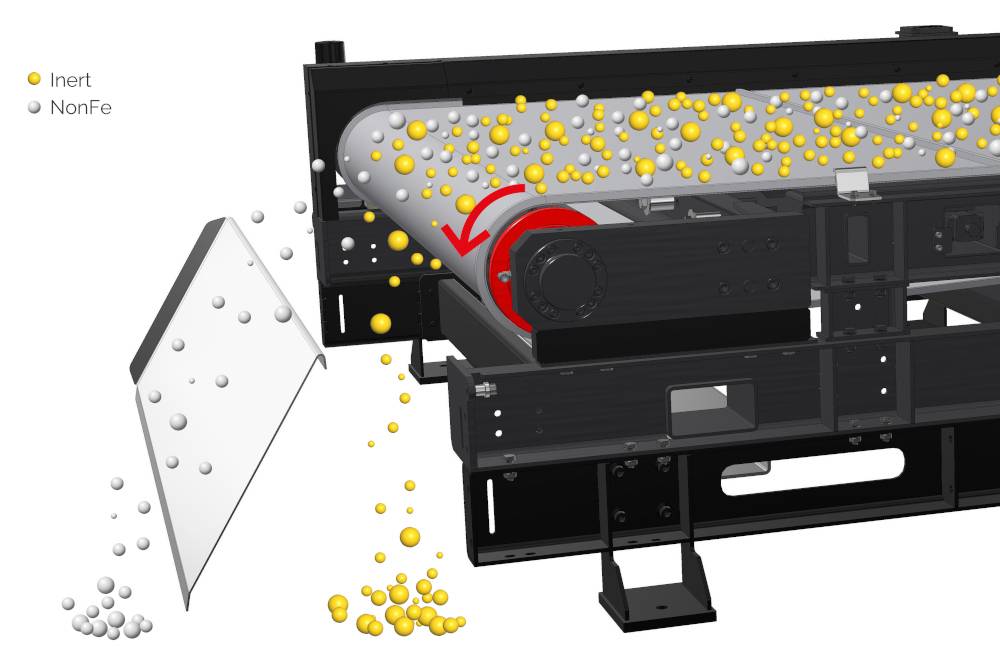

El separador de metales no ferrosos ECS funciona según el principio de las llamadas corrientes torbellino. De aquí viene su denominación adoptada “eddy current separator”. Los polos magnéticos de rotación muy rápida crean un campo magnético variable y relativamente corto, que magnetiza cada partícula conductora dentro de su alcance por un tiempo limitado. La polaridad magnética de las partículas así magnetizadas es la misma que la polaridad del campo magnético generado por el rotor del separador. Por lo tanto, los materiales magnetizados son repelidos y expulsados ​​automáticamente de la cinta transportadora.

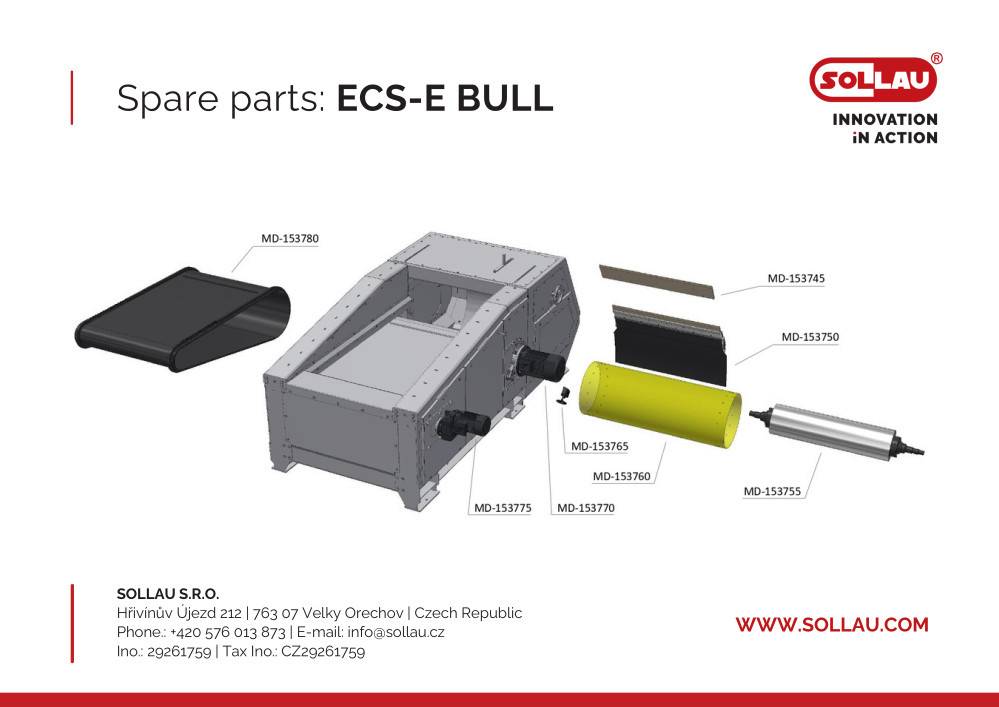

Estructura del separador de metales no ferrosos

Este separador se compone de tres módulos principales

Estructura del separador de metales no ferrosos

  • Módulo con rotor magnético (1)
    El módulo estándar es el mediano (1), que tiene un rotor magnético con imanes de neodimio extremadamente fuertes ubicado en el cilindro propulsado de la cinta transportadora. El revestimiento del rotor en el que se encuentra el cilindro de inducción está fabricado con un material especial no magnético que contiene fibras de vidrio. Los accesorios opcionales incluyen un módulo de alimentación de entrada (3a/3b) y un módulo de separación final (2).
  • Módulo de alimentación (3a/3b)
    El módulo de alimentación de entrada proporciona tanto la limpieza previa del material como también su distribución correcta y uniforme en la cinta transportadora del separador. Esta es una condición clave para un nivel óptimo de separación, especialmente para fracciones de material medias y finas. El módulo de entrada suele estar equipado, por ejemplo, con un tambor magnético (3b) o un cilindro magnético, o también con una placa magnética sobre el transportador para atrapar partículas ferromagnéticas, o con un alimentador vibratorio (3a).
  • Módulo de separación (2)
    El módulo de separación de salida proporciona una distribución cómoda de las fracciones de material separadas. Se trata de un armario con un tabique separador, que se puede mover axialmente o a distancias predeterminadas de acuerdo con las características magnéticas de los materiales actualmente separados. Por lo tanto, es posible separar las partes magnetizadas y no magnéticas del material con mucha precisión.

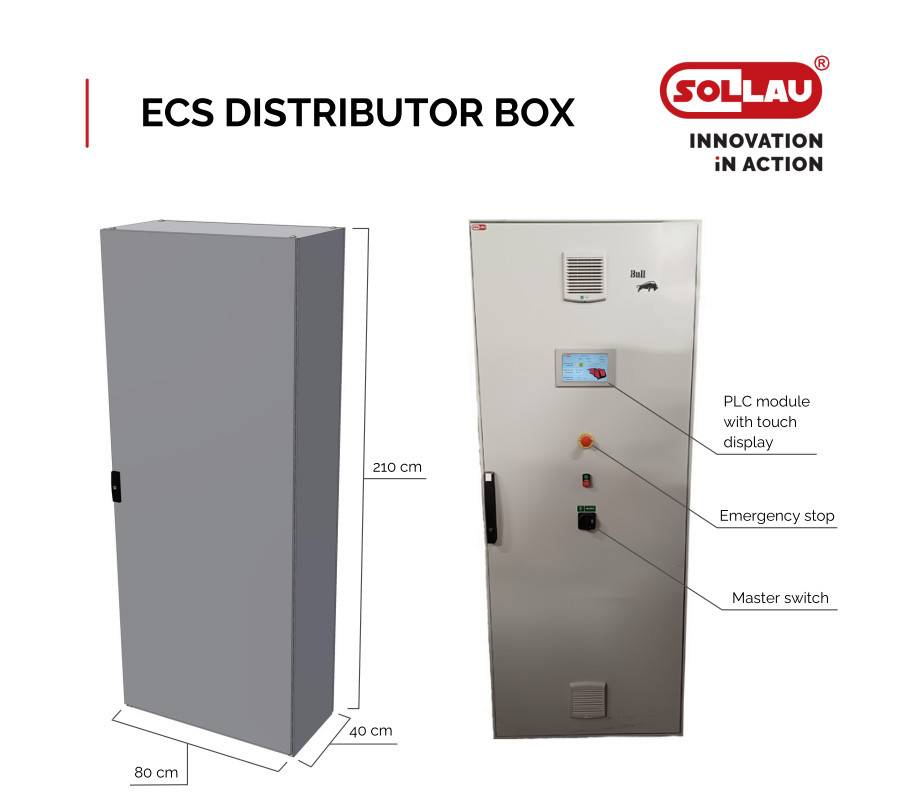

Además del módulo de alimentación y de separación, también suministramos como accesorio opcional una caja de control con un sistema de control PLC, pantalla táctil, etc.

Condiciones para garantizar el correcto funcionamiento de los separadores de metales no ferrosos

Debido a que el rango del campo magnético en este tipo de separador es relativamente corto, es necesario prestar atención a la distribución de la capa de material más baja posible en la cinta transportadora del separador. De tal manera que la altura del material en la cinta corresponda aproximadamente a la fracción de material y forme una monocapa uniforme. El material también debería caer sobre la cinta, si es posible en estado suelto. Todo esto se puede lograr, por ejemplo, mediante un alimentador vibratorio u otros elementos especiales que aseguran una buena distribución del material en la cinta.

En las versiones con el rotor ubicado de manera céntrica, existe un alto riesgo de daños a la cinta y al cilindro por una partícula ferromagnética atrapada por el campo magnético del rotor. Por lo tanto, especialmente en el caso de versiones céntricas del separador, se debe prestar debida atención al separar las partículas ferrosas antes de que el material entre en la cinta transportadora. Use un tambor magnético, cilindro, placa o una combinación de estos para separar las partículas metálicas no deseadas.

Clasificación de los materiales según su idoneidad para la separación

En general, cuanto mayor es la conductividad eléctrica y el volumen de las piezas separadas, mayor es la distancia sobre la cual se expulsa el material de este separador, por ejemplo, las piezas de láminas de aluminio son más fáciles de separar que los alambres cortos y delgados.

Materiales fácilmente separables

Estos separadores son ideales para la separación automática continua de metales ligeros no ferrosos con buena conductividad (como cobre, aluminio, magnesio, plata, etc.). Con ciertas limitaciones, también se pueden usar para separar objetos de latón, zinc, oro, cadmio o estaño.

Materiales inapropiados para separadores de metales no ferrosos

Por el contrario, los separadores de corrientes torbellino no se pueden usar para separar metales pesados ​​o con mala conductividad (acero inoxidable, plomo, platino, titanio, etc.). El campo magnético afecta a materiales con baja conductividad eléctrica solo mínimamente o no los afecta en absoluto, y por lo tanto caen verticalmente por la gravedad al final del transportador.

¿En qué sectores industriales se podrá utilizar el separador magnético de metales no ferrosos

Fabricamos dos tipos de separadores de metales no ferrosos, que difieren fundamentalmente en la forma en que se ubica el rotor magnético en el cilindro del transportador.

Características principales del separador ECS-C RAM con un rotor ubicado de manera céntrica

  • Fracción de material ECS-C RAMDispositivo pequeño y compacto
  • Probaremos su material en el mismo equipo que luego le entregaremos
  • Cambio rápido de la cinta sin necesidad de levantar el separador
  • Campo magnético profundo
  • Alto valor de inducción magnética en la cinta
  • Posibilidad de comprar un cilindro propulsado por separado con un rotor magnético
  • La velocidad de la cinta ajustable (hasta 3 m/s) permite conseguir las capacidades de procesamiento muy altas
  • La velocidad máxima del rotor (6000 rpm) garantiza una separación confiable de metales no ferrosos incluso con fracciones pequeñas
  • Fabricamos en anchos de trabajo a intervalos de 100 mm (de 500 a 2000 mm)
  • El separador está equipado con una cinta con bordes ondulados protectores para evitar que el material se caiga de la correa, y con un portador para evitar daños a la correa y al cilindro debidos a las partículas ferromagnéticas
  • Posibilidad de acordar el servicio técnico autorizado a largo plazo, que, además de garantizar el buen funcionamiento del separador, también aporta una bonificación en forma de un precio de compra significativamente menor

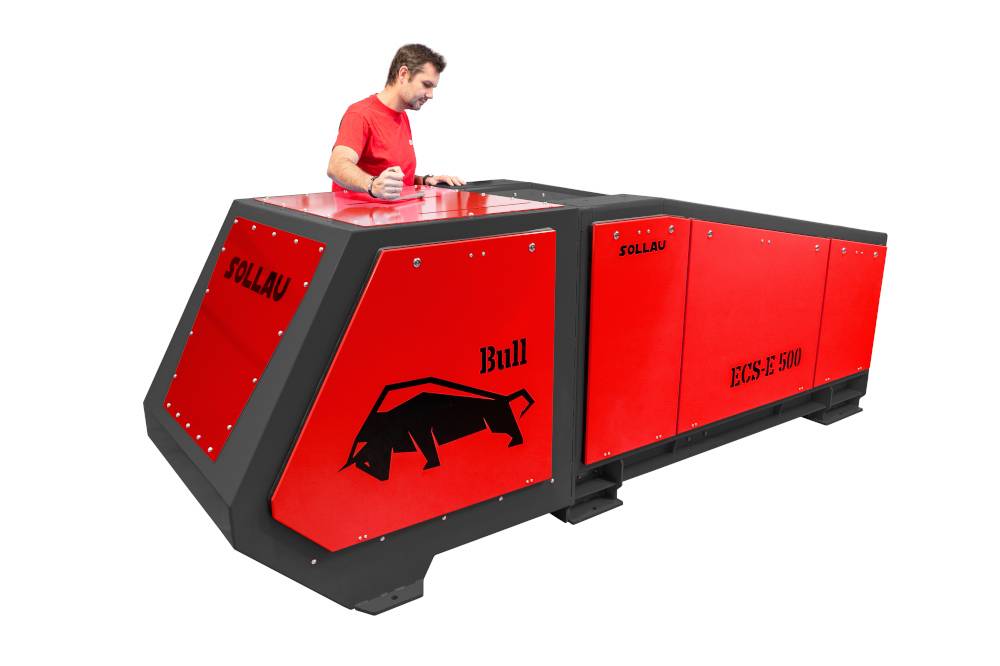

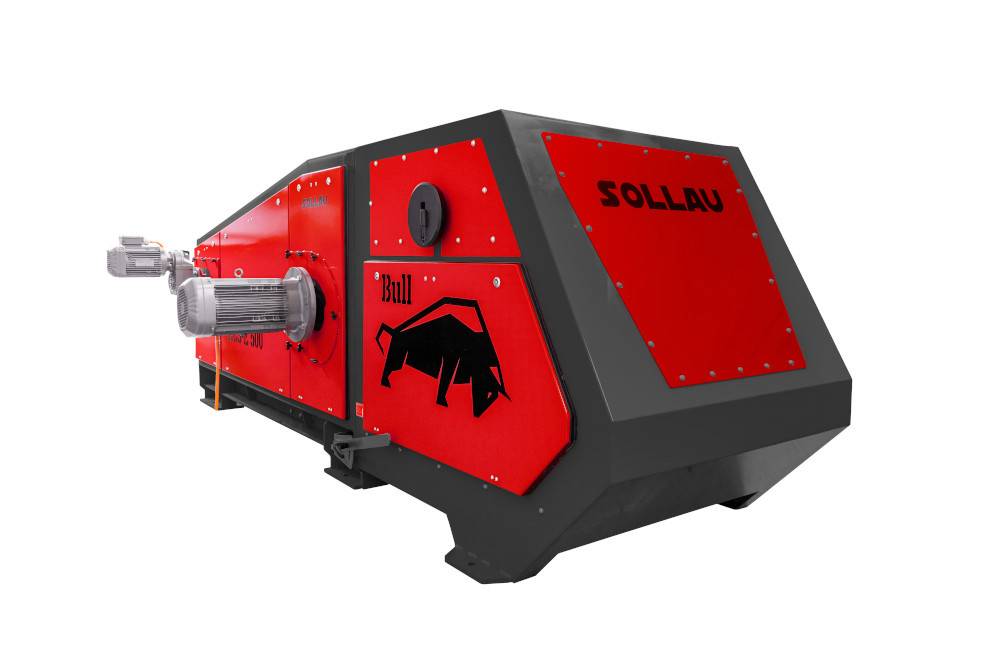

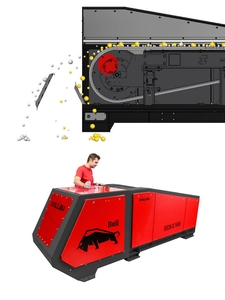

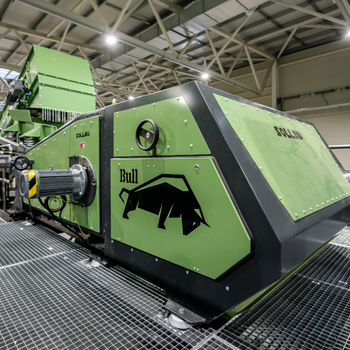

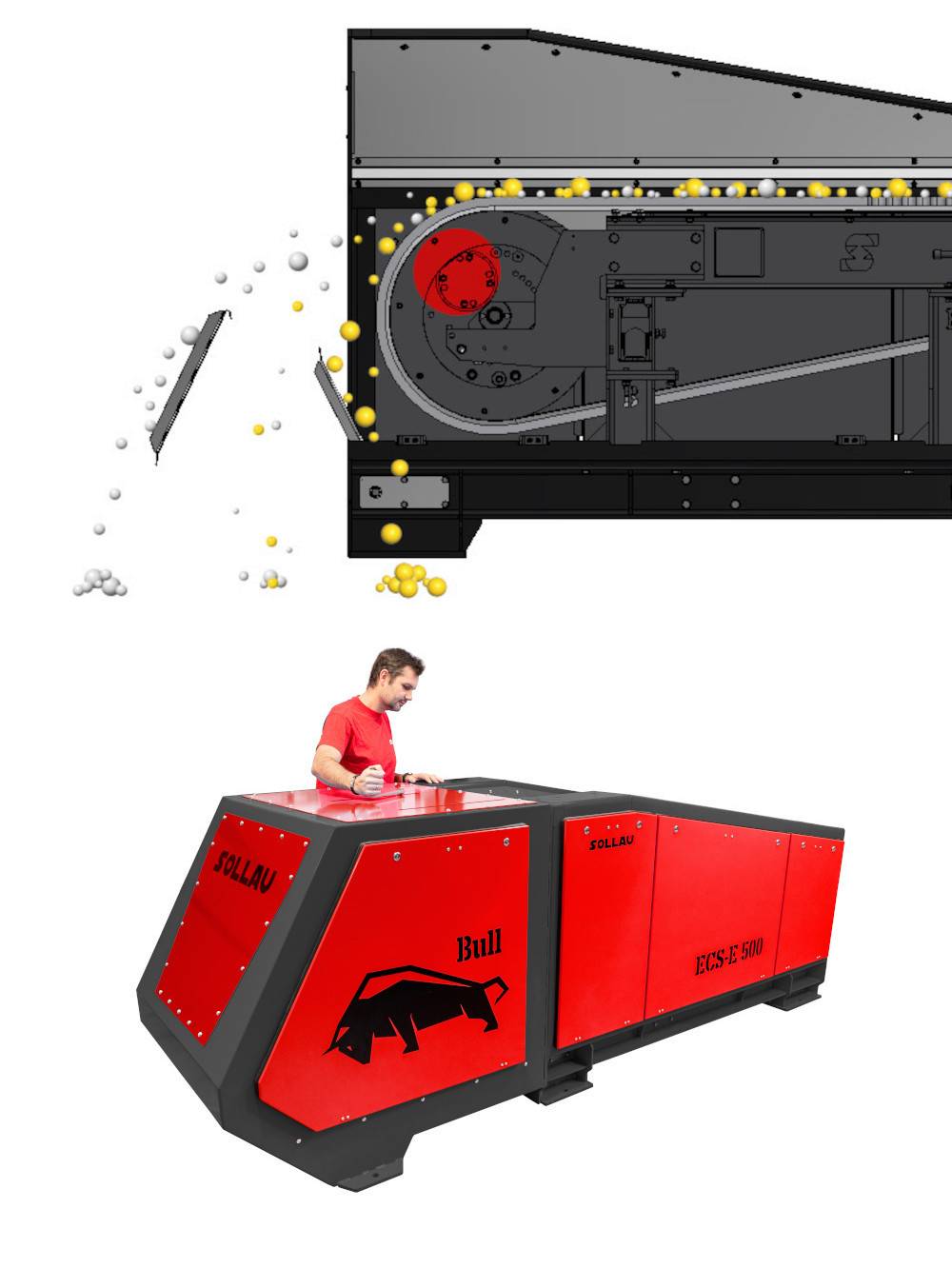

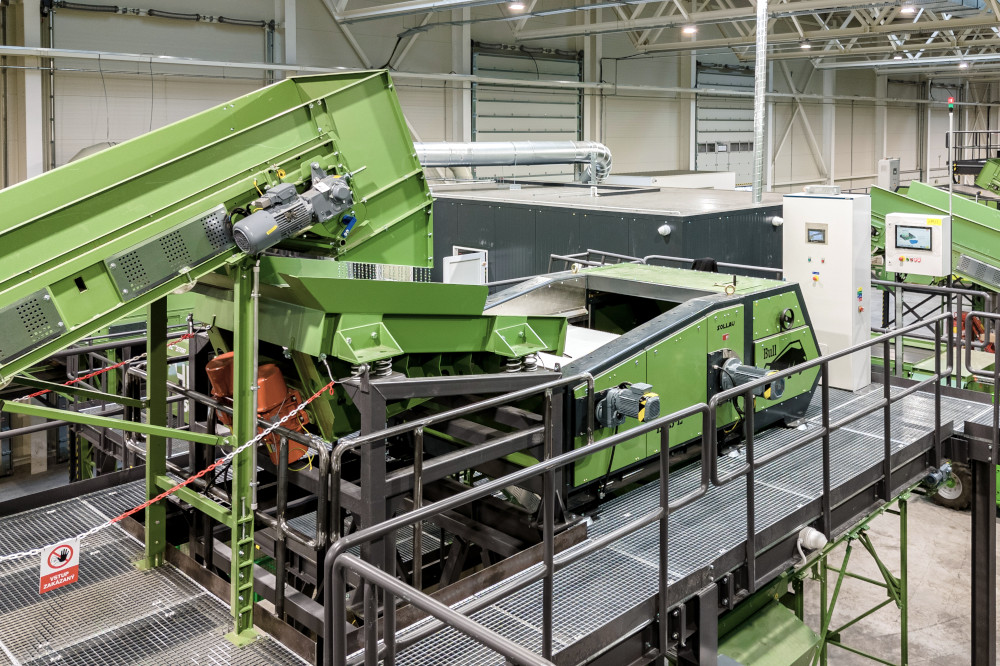

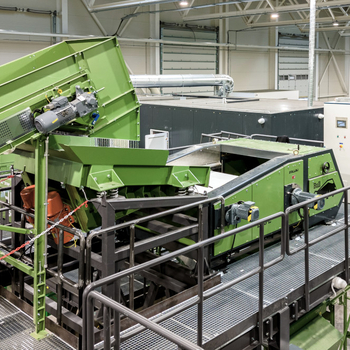

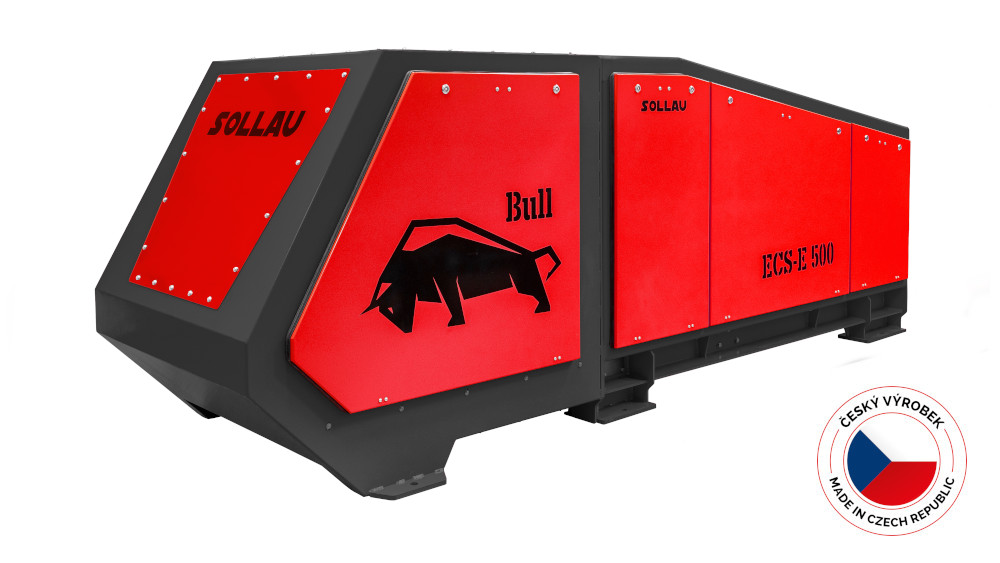

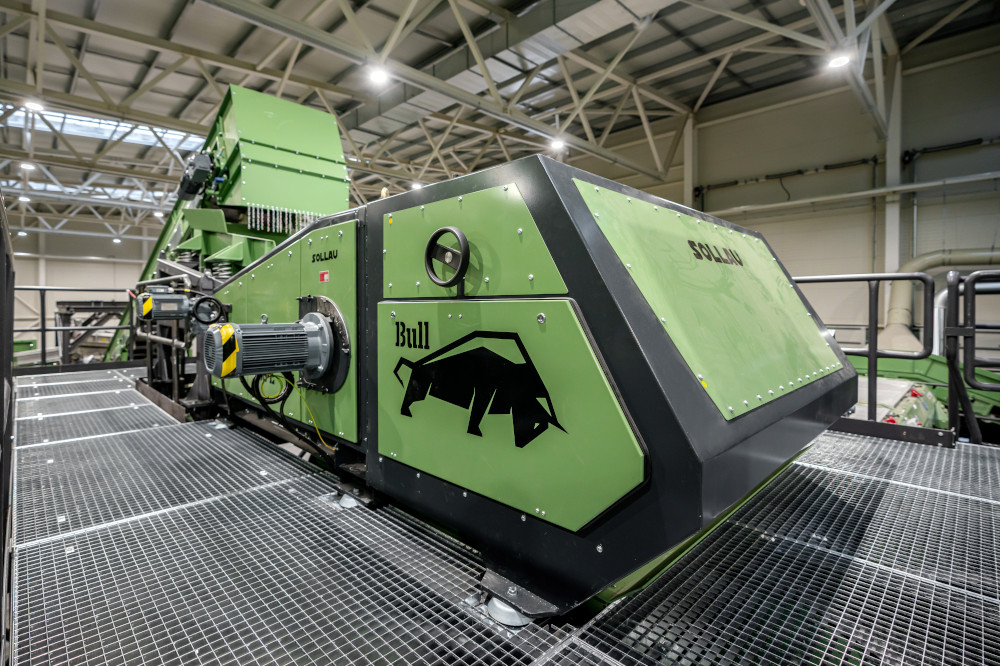

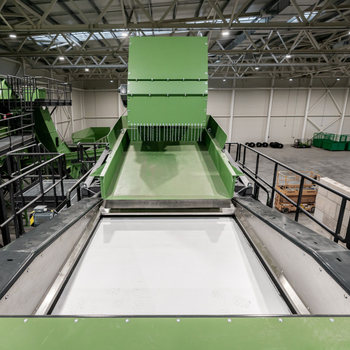

Características principales del separador ECS-E BULL con un rotor ubicado de manera excéntrica

  • Fracción de material ECS-E BULL 12/24El uso de rotores magnéticos con diferente polaridad (12 o 24) en el mismo separador (ECS-E BULL 12/24) aumenta significativamente su aplicabilidad
  • Cambio rápido de la cinta (en 9 minutos, el más rápido de todos los competidores) sin la necesidad de levantar el equipo (es aplicable a ECS-E BULL 12/24)
  • Probaremos su material en el mismo equipo que luego le entregaremos
  • Alto valor de inducción magnética en el lugar de contacto con el material (hasta 3100 G)
  • Campo magnético denso y fino para atrapar partículas gruesas, medianas (ECS-E BULL 12/24), hasta partículas no ferrosas muy finas (ECS-E BULL 40)
  • Sistema de separación continuamente ajustable (en dos ejes y dos fracciones para ECS-E BULL 12/24) y en dos ejes y tres fracciones (no metálicas, pesadas y ligeras) para ECS-E BULL 40:
  • 10 años de garantía para el núcleo magnético
  • La velocidad de la cinta ajustable (hasta 3 m/s) permite capacidades de procesamiento muy altas
  • Amplia gama de polaridad magnética (hasta 40 polos para ECS-E BULL 40), diámetro extremadamente grande de los cilindros magnéticos (490 mm para ECS-E BULL 12/24 y 700 mm para ECS-E BULL 40) y velocidad del rotor ajustable (hasta 4000 rpm), permiten la separación de metales no ferrosos en un amplio espectro de fracciones
  • Fabricamos en anchos de trabajo a intervalos de 100 mm (de 500 a 2000 mm)
  • Posibilidad de acordar el servicio técnico autorizado a largo plazo, que, además de garantizar el buen funcionamiento del separador, también aporta una bonificación en forma de un precio de compra significativamente menor
  • Amplio rango de ajuste angular del rotor magnético
  • Posibilidad de comprar un cilindro propulsado por separado con un rotor magnético con diferente polaridad (12 o 24 polos para la variante ECS-E BULL 12/24) para separar diferentes fracciones en un solo dispositivo
  • Posibilidad de fijar el cilindro magnético en las posiciones que mejor se adapten a los materiales ​​previamente procesados
  • El separador está equipado con una cinta con bordes ondulados para evitar que el material se caiga de la correa, y con un portador para evitar daños a la correa y al cilindro debidos a las partículas ferromagnéticas

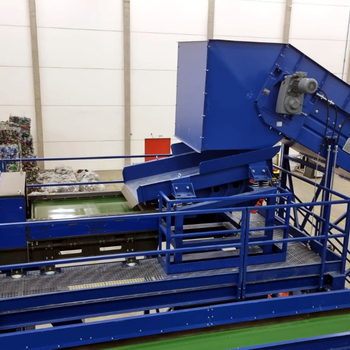

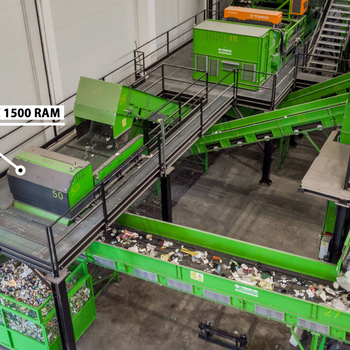

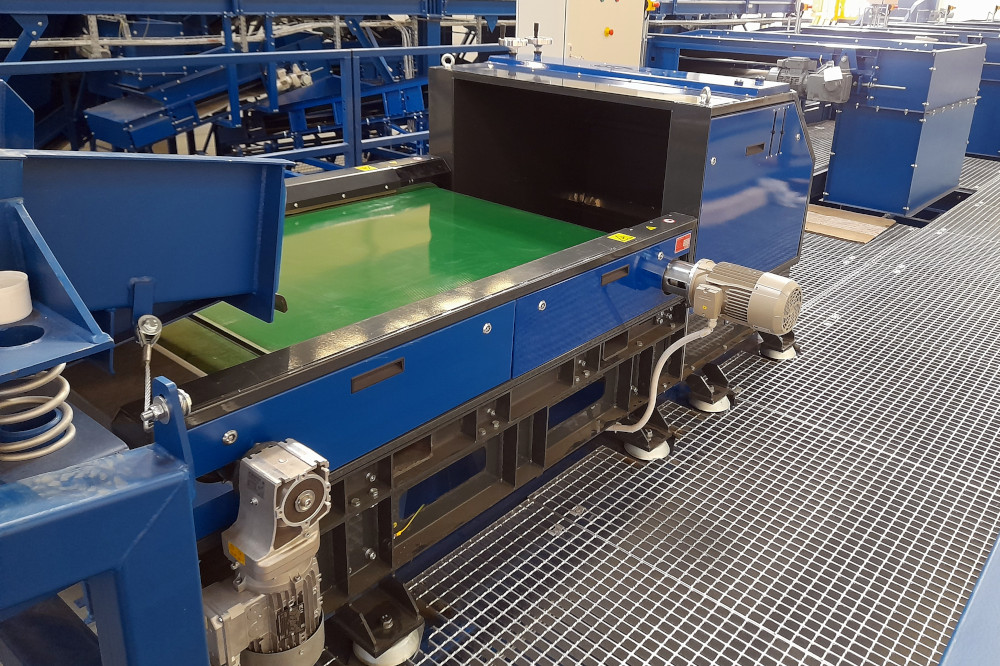

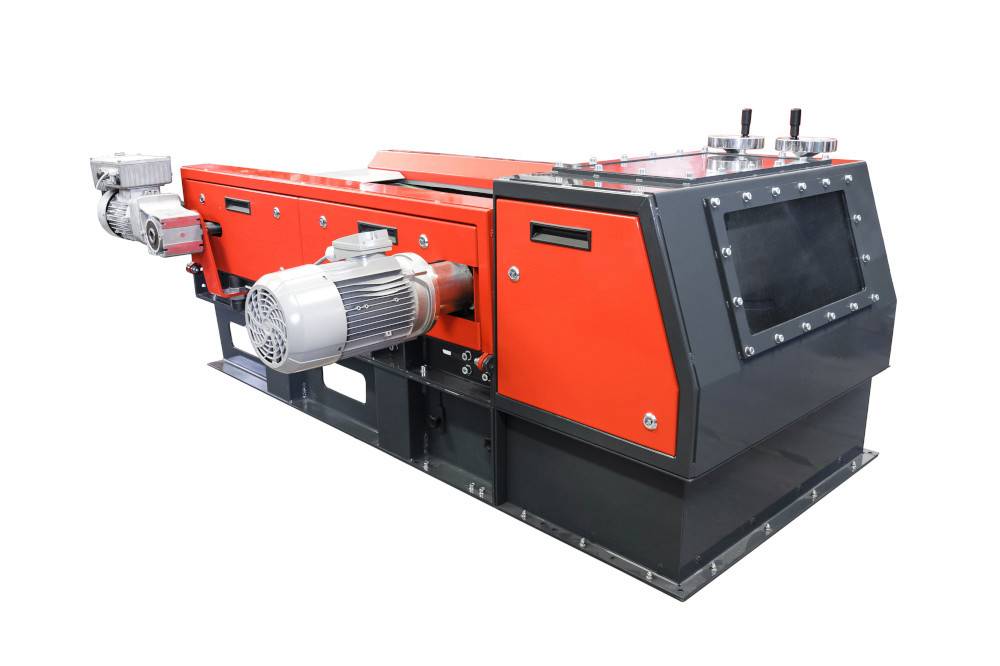

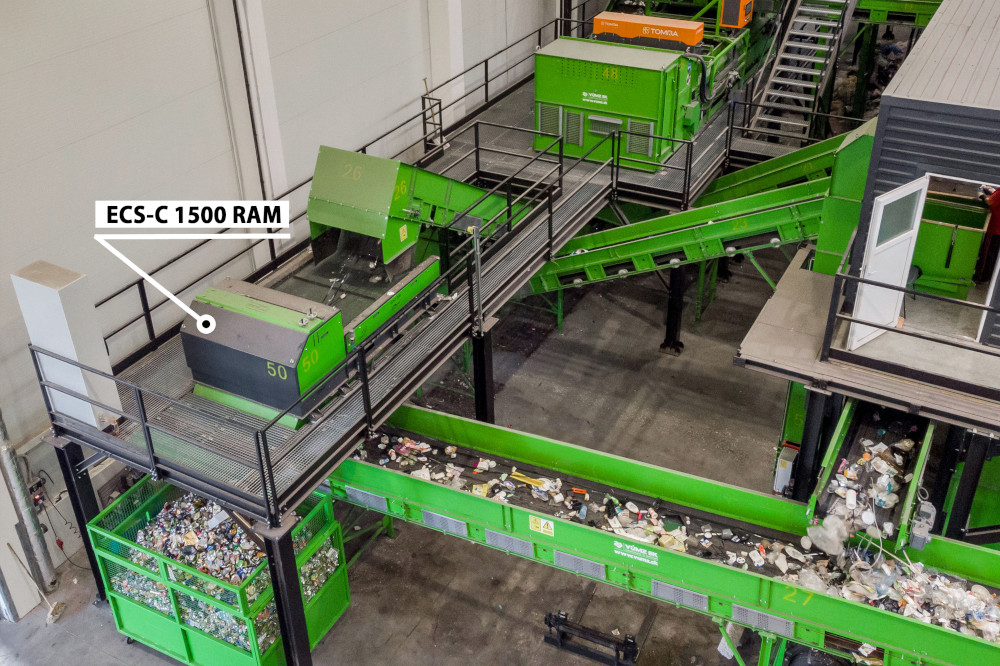

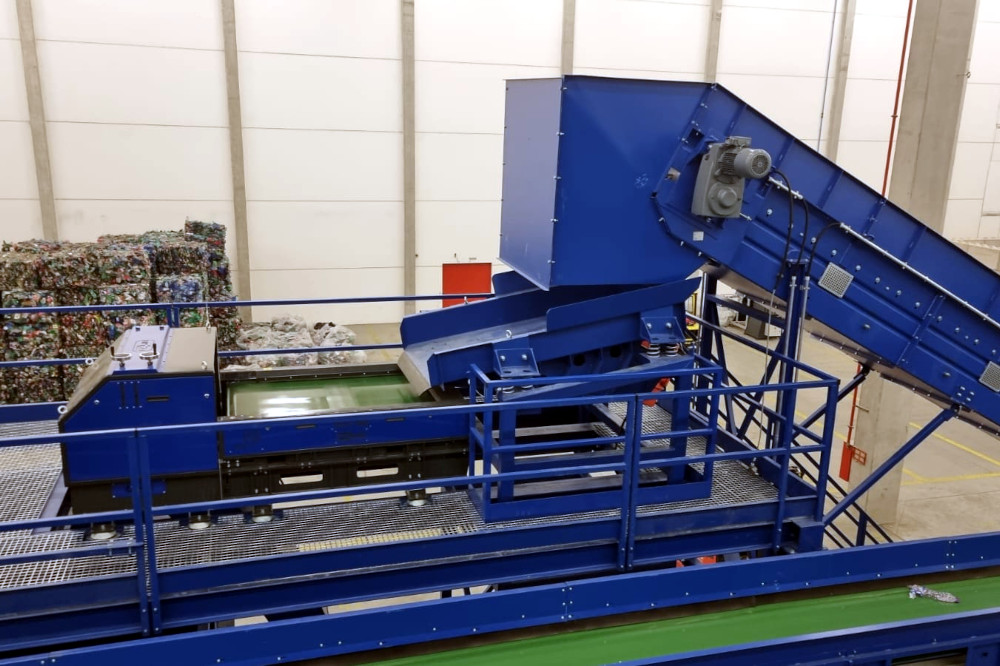

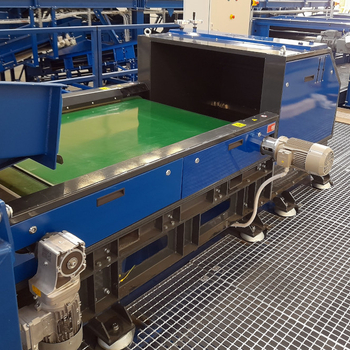

ECS-C RAM

Versión con rotor magnético ubicado de manera céntrica con 4 polos. A una velocidad de aproximadamente 3000 rpm está destinado principalmente para la separación de fracciones de material grandes y ligeras (por ejemplo, separación de latas de bebidas de aluminio). En el caso del giro de alta frecuencia (6000 rpm), se logra una alta fiabilidad de separación incluso de materiales finamente triturados.

ProductoNúmero de polosTamaño de las partículas capturables (de – a)Anchura de trabajo (mm)Hoja de datos (CZ)
ECS-C 500 RAM 4 od 50 mm 500

Visualizar el PDF

ECS-C 600 RAM 4 od 50 mm 600
ECS-C 700 RAM 4 od 50 mm 700
ECS-C 800 RAM 4 od 50 mm 800

Visualizar el PDF

ECS-C 900 9AM 4 od 50 mm 900
ECS-C 1000 RAM 4 od 50 mm 1000

Visualizar el PDF

ECS-C 1100 RAM 4 od 50 mm 1100
ECS-C 1200 RAM 4 od 50 mm 1200
ECS-C 1300 RAM 4 od 50 mm 1300
ECS-C 1400 RAM 4 od 50 mm 1400
ECS-C 1500 RAM 4 od 50 mm 1500
ECS-C 1600 RAM 4 od 50 mm 1600
ECS-C 1700 RAM 4 od 50 mm 1700
ECS-C 1800 RAM 4 od 50 mm 1800
ECS-C 1900 RAM 4 od 50 mm 1900
ECS-C 2000 RAM 4 od 50 mm 4000

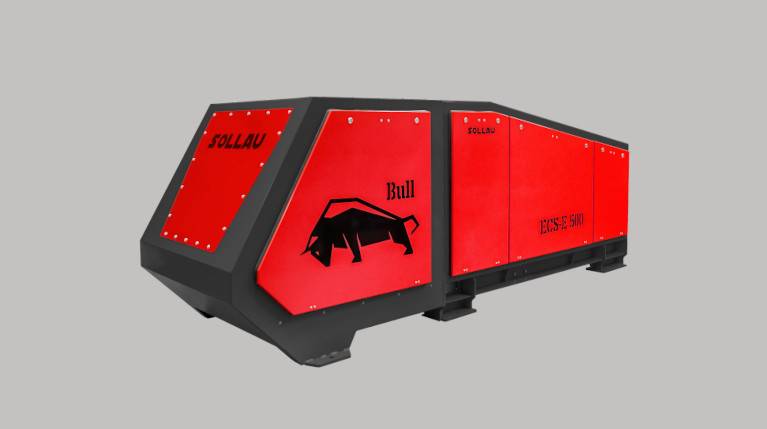

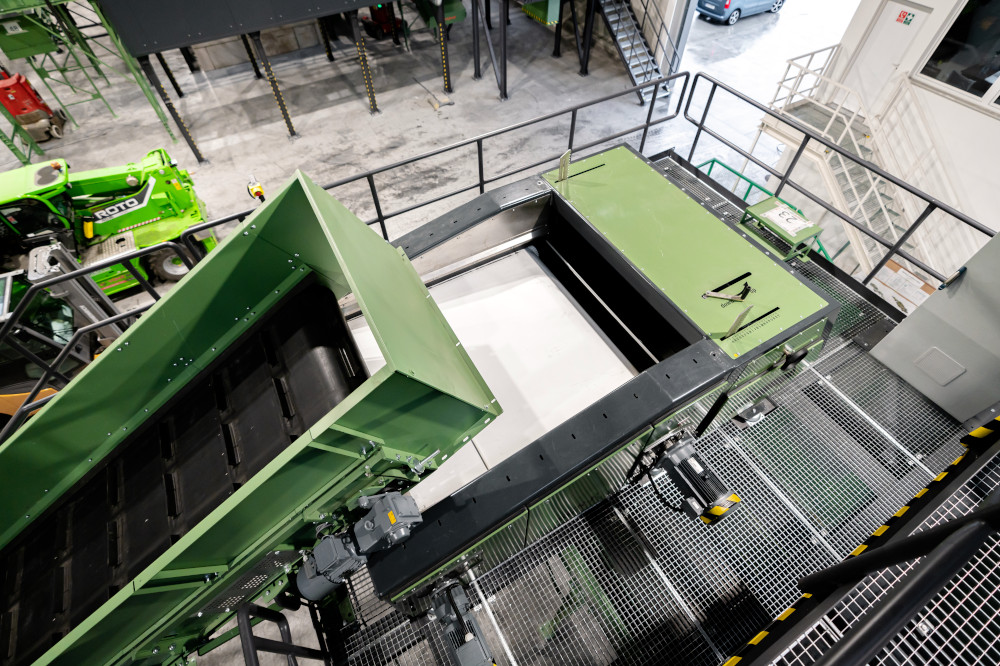

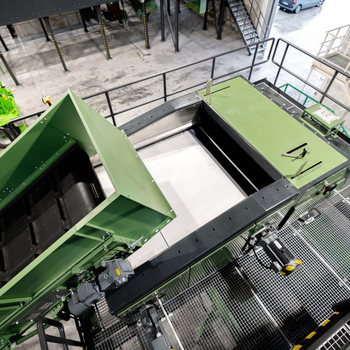

ECS-E BULL 12/24

Versión con rotor magnético ubicado excéntricamente, con 12 o 24 polos magnéticos. Simplemente reemplazando el cilindro propulsado con un cilindro con un número diferente de polos, cambiará fundamentalmente las propiedades separadoras del separador. Con la ayuda de un solo separador es posible separar materiales con fracciones significativamente diferentes. Usted comprará solo un segundo cilindro propulsado con un rotor magnético con diferente polarización sin necesidad de comprar un separador completamente nuevo.

El ECS-E BULL 12 con rotor con 12 polos magnéticos está diseñado para una fracción de material media (de 20 a 200 mm) y el ECS-E BULL 24 con rotor con 24 polos se utiliza para limpiar materiales de fracción media más fina (de 5 a 25 mm).

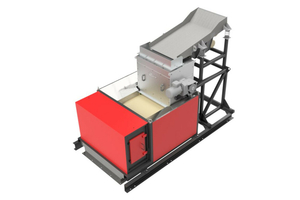

Los ámbitos de aplicación típicos son los desechos domésticos triturados, migajas de plástico y caucho, desechos eléctricos triturados, madera y material de compost, biomasa, migas de automóviles, arena de fundición y escoria de fundición triturada, extracción de tapones y anillos de aluminio de vidrio triturado, separación de metales no ferrosos de combustibles alternativos para plantas de cemento y plantas eléctricas, limpieza de escoria gruesa de quemaderos, uso en trabajos de demolición, etc.

ProductoNúmero de polosVelikost zachytitelných částicAnchura de trabajo (mm)Hoja de datos (CZ)
ECS-E 500 BULL 12/24 12/24 20 - 200 mm / 5 - 25 mm 500
ECS-E 600 BULL 12/24 12/24 20 - 200 mm / 5 - 25 mm 600
ECS-E 700 BULL 12/24 12/24 20 - 200 mm / 5 - 25 mm 700
ECS-E 800 BULL 12/24 12/24 20 - 200 mm / 5 - 25 mm 800
ECS-E 900 BULL 12/24 12/24 20 - 200 mm / 5 - 25 mm 900
ECS-E 1000 BULL 12/24 12/24 20 - 200 mm / 5 - 25 mm 1000
ECS-E 1100 BULL 12/24 12/24 20 - 200 mm / 5 - 25 mm 1100
ECS-E 1200 BULL 12/24 12/24 20 - 200 mm / 5 - 25 mm 1200
ECS-E 1300 BULL 12/24 12/24 20 - 200 mm / 5 - 25 mm 1300
ECS-E 1400 BULL 12/24 12/24 20 - 200 mm / 5 - 25 mm 1400
ECS-E 1500 BULL 12/24 12/24 20 - 200 mm / 5 - 25 mm 1500
ECS-E 1600 BULL 12/24 12/24 20 - 200 mm / 5 - 25 mm 1600
ECS-E 1700 BULL 12/24 12/24 20 - 200 mm / 5 - 25 mm 1700
ECS-E 1800 BULL 12/24 12/24 20 - 200 mm / 5 - 25 mm 1800
ECS-E 1900 BULL 12/24 12/24 20 - 200 mm / 5 - 25 mm 1900
ECS-E 2000 BULL 12/24 12/24 20 - 200 mm / 5 - 25 mm 2000

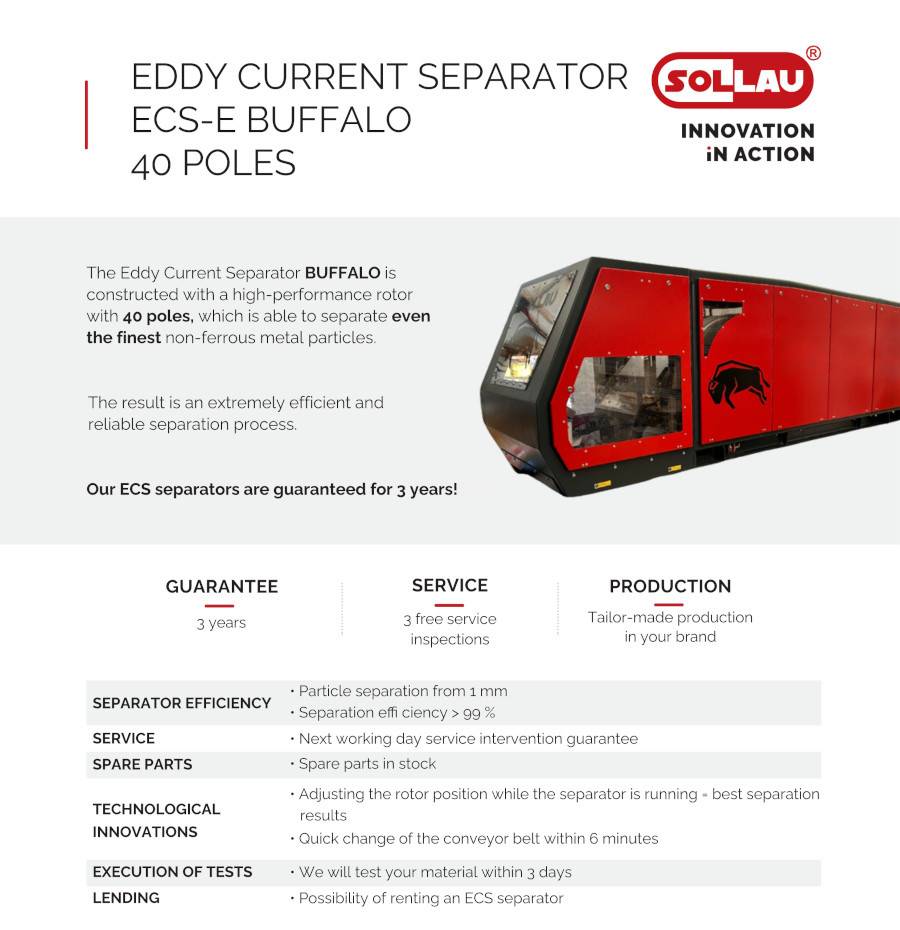

ECS-E BULL 40

Versión con rotor magnético ubicado excéntricamente, con 40 polos magnéticos. Es apropiado para la separación de materiales muy finos con una fracción del orden de unos pocos milímetros (escorias finas y cenizas finas de quemaderos, arena fina de automóviles, procesamiento de escorias finas de aluminio (derivadas de la fundición de chatarra de aluminio), desechos eléctricos finamente triturados)

ProductoNúmero de polosVelikost zachytitelných částicAnchura de trabajo (mm)Hoja de datos (CZ)
ECS-E 500 BULL 40 40 od 1 mm 500
ECS-E 600 BULL 40 40 od 1 mm 600
ECS-E 700 BULL 40 40 od 1 mm 700
ECS-E 800 BULL 40 40 od 1 mm 800
ECS-E 900 BULL 40 40 od 1 mm 900
ECS-E 1000 BULL 40 40 od 1 mm 1000
ECS-E 1100 BULL 40 40 2od 1 mm 1100
ECS-E 1200 BULL 40 40 od 1 mm 1200
ECS-E 1300 BULL 40 40 od 1 mm 1300
ECS-E 1400 BULL 40 40 od 1 mm 1400
ECS-E 1500 BULL 40 40 od 1 mm 1500
ECS-E 1600 BULL 40 40 od 1 mm 1600
ECS-E 1700 BULL 40 40 od 1 mm 1700
ECS-E 1800 BULL 40 40 od 1 mm 1800
ECS-E 1900 BULL 40 40 od 1 mm 1900
ECS-E 2000 BULL 40 40 od 1 mm 2000
