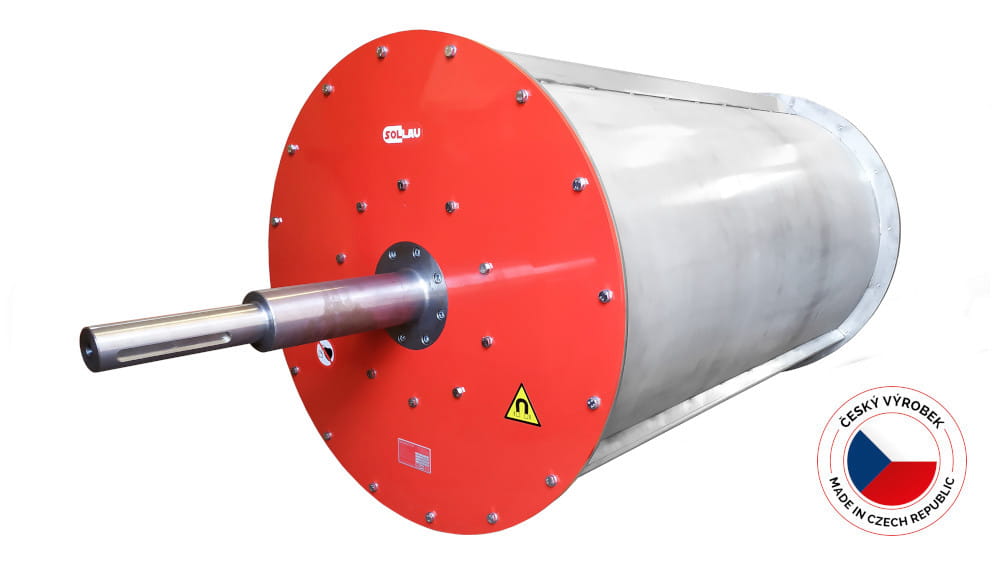

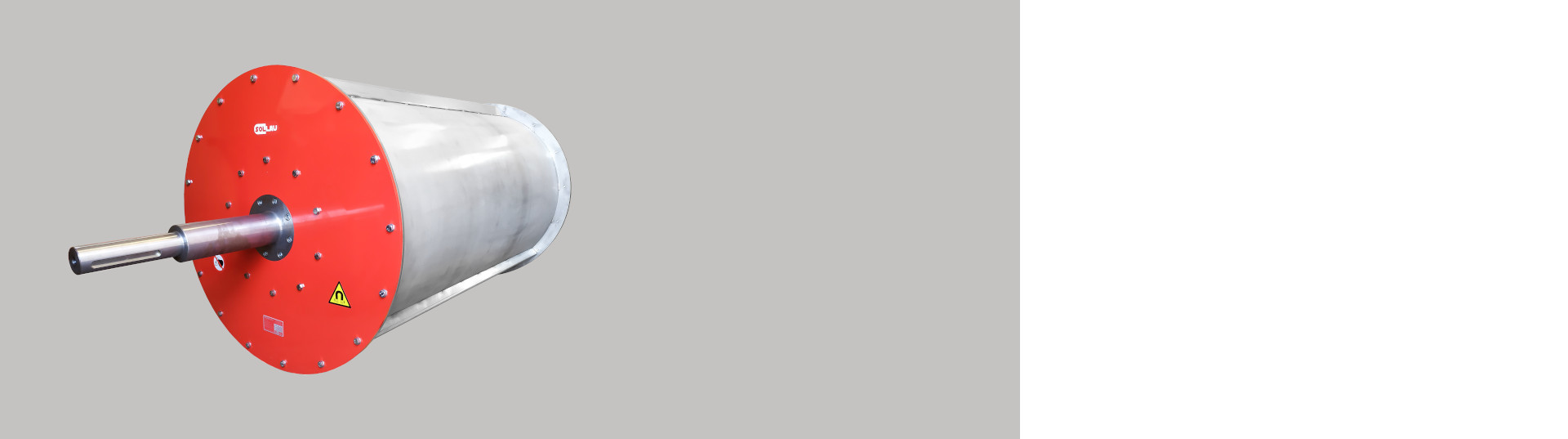

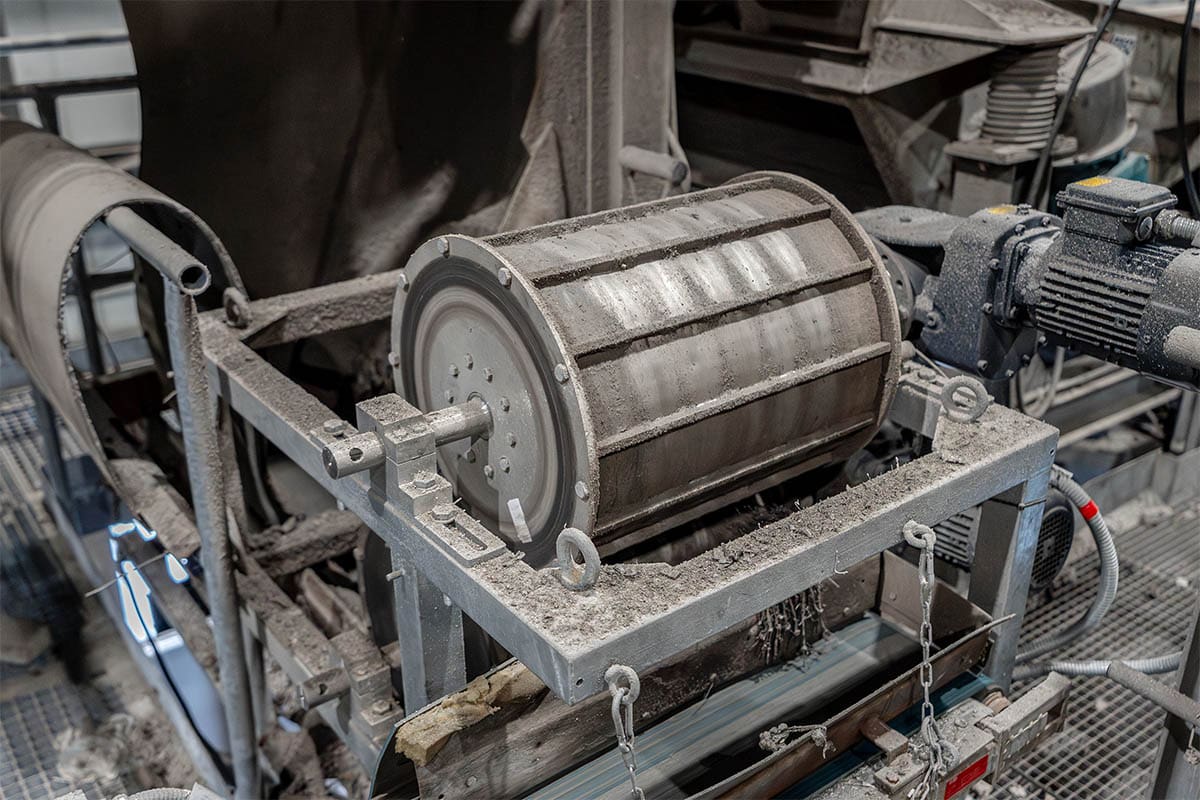

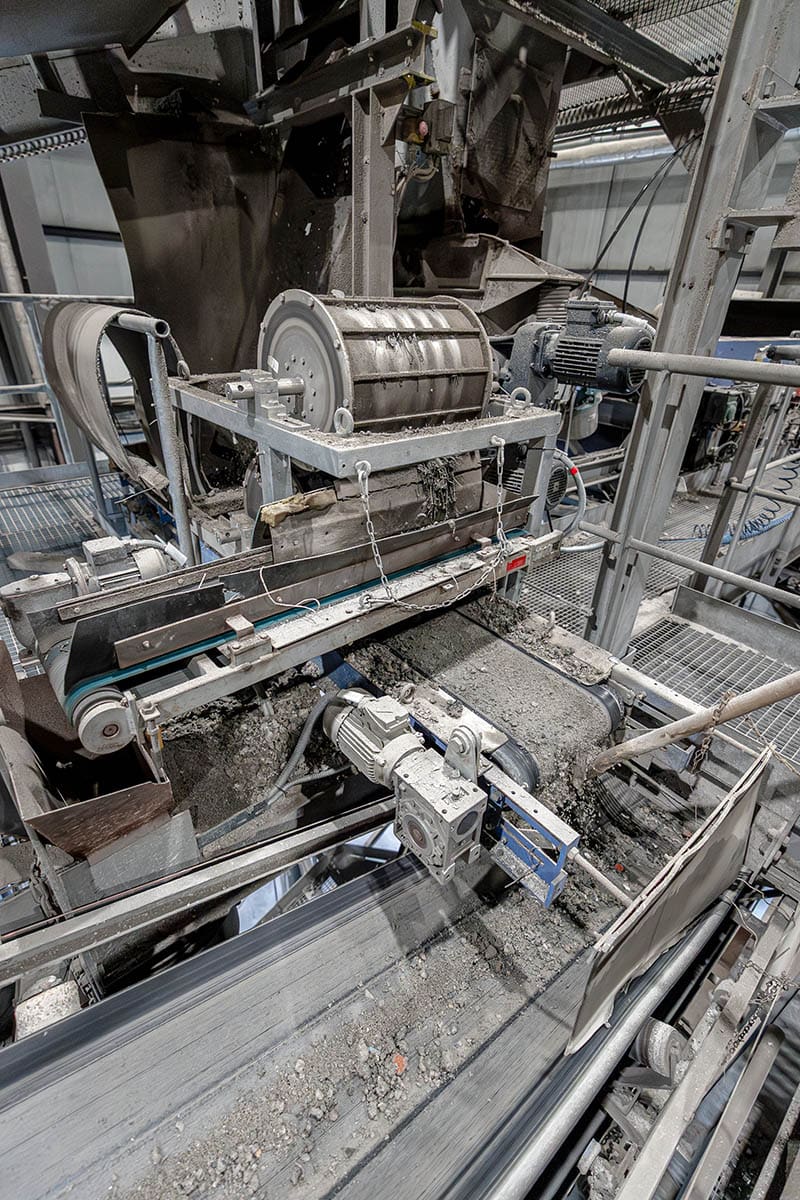

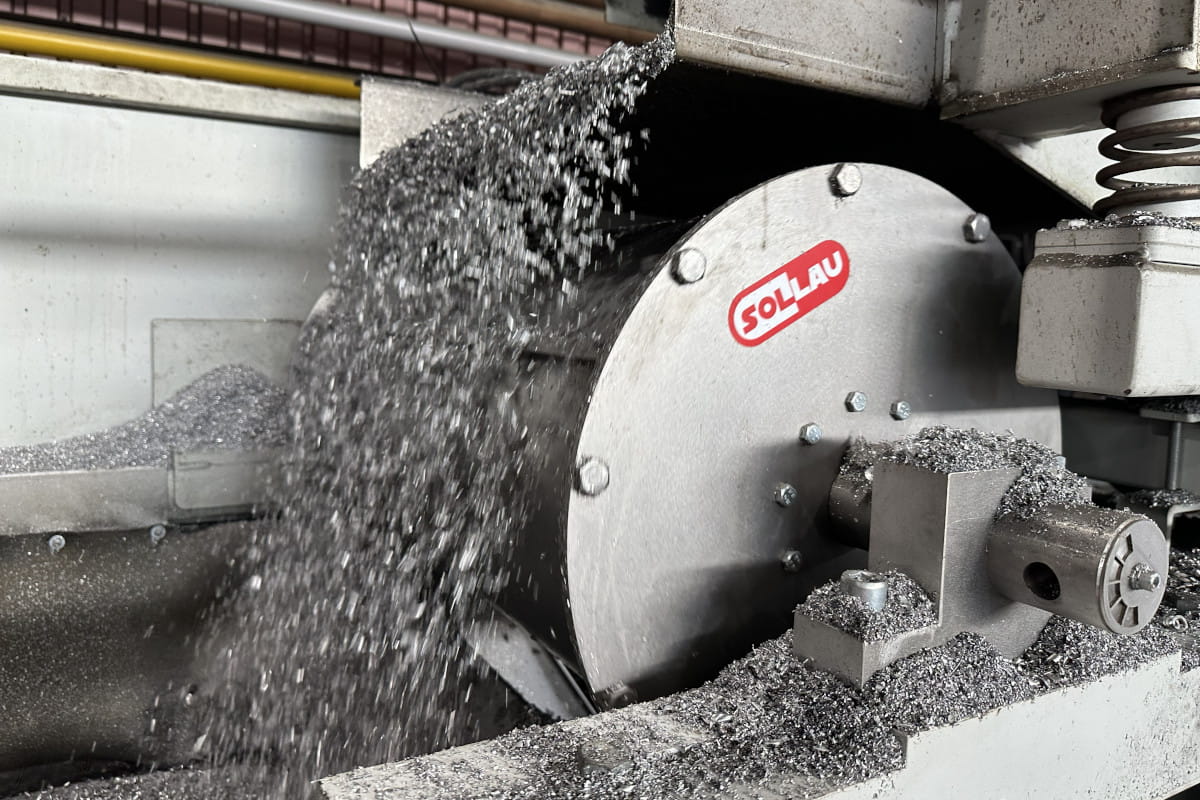

Tambor magnético MB
Tambor magnético remueve de la manera automática y continua partículas férreas de los productos sólidos a granel (se puede utilizar también para los materiales de flujo difícil que tienden a apiñarse, encostrarse, embarrarse o atascarse).
Se puede utilizar en el reciclaje y procesamiento de residuos y de madera, en la industria alimentaria, del cemento, del cal etc.
Por qué un tambor magnético de SOLLAU?
Descargar PDF
(Tamaño 640 kB)

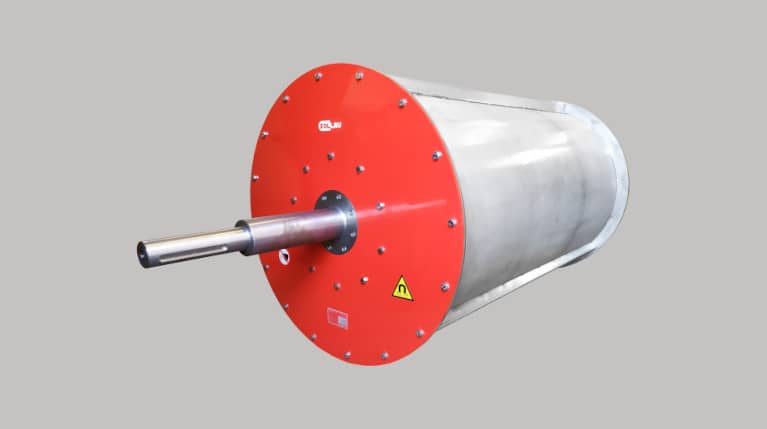

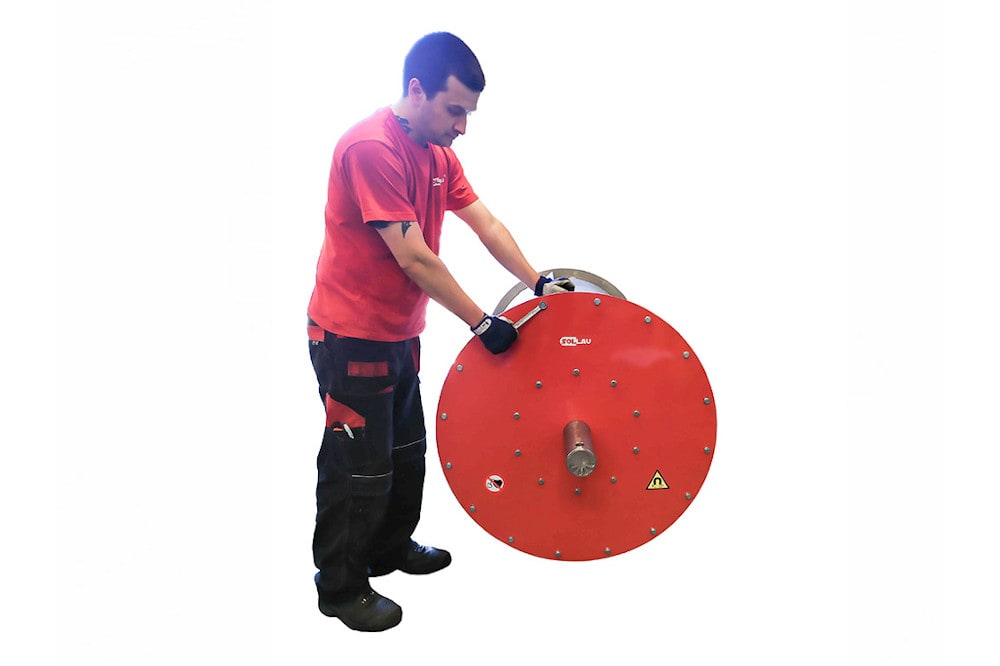

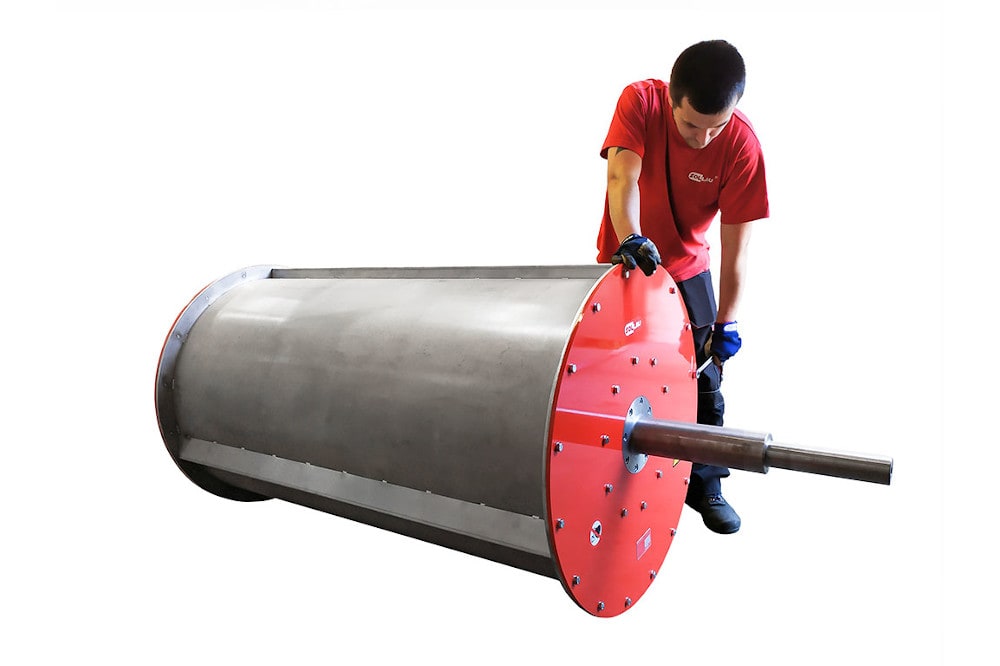

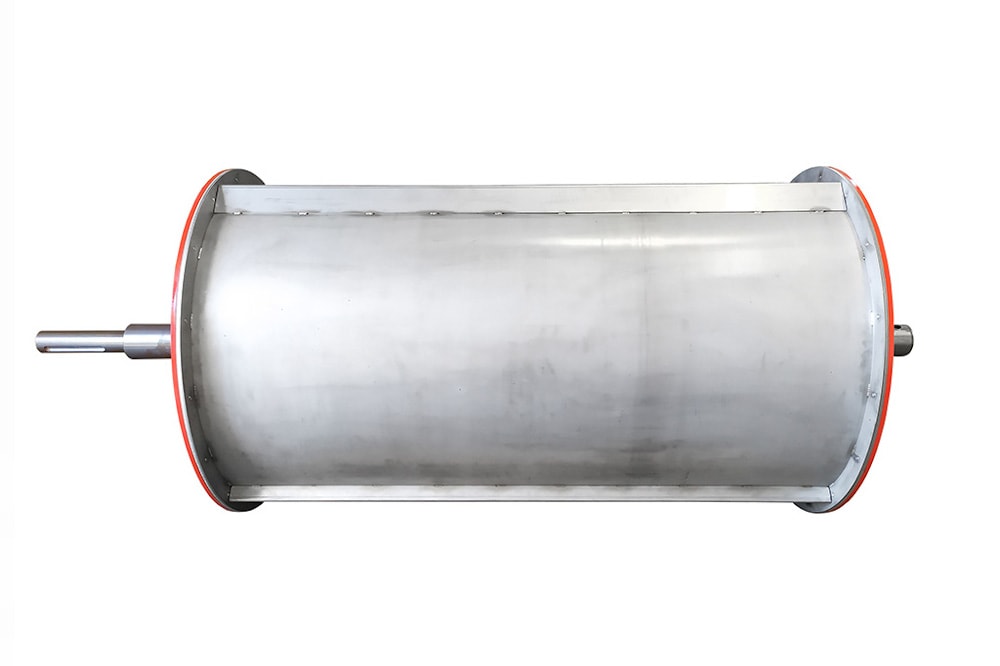

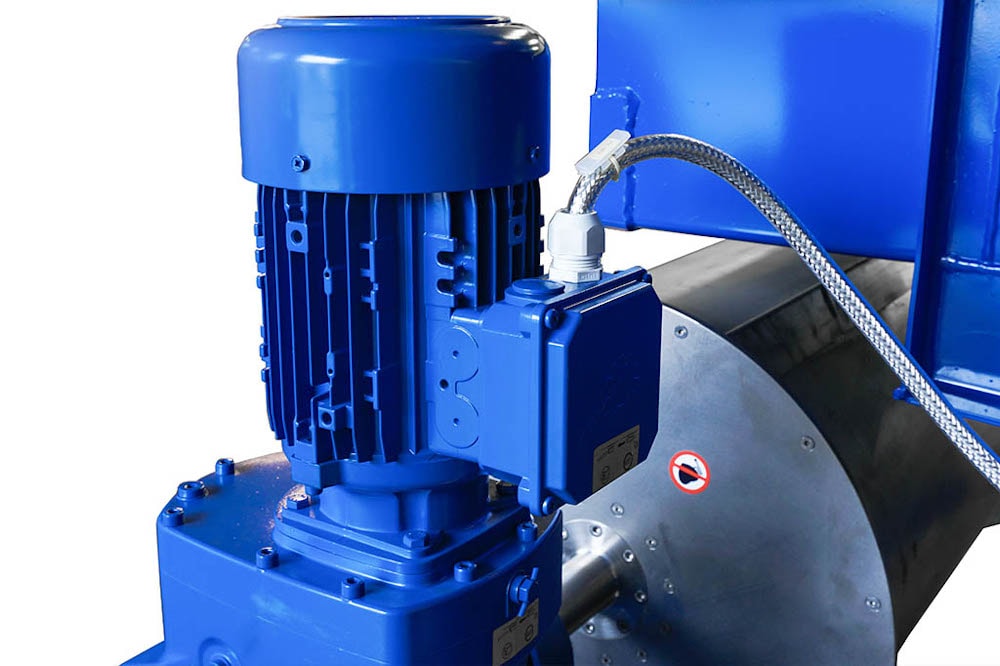

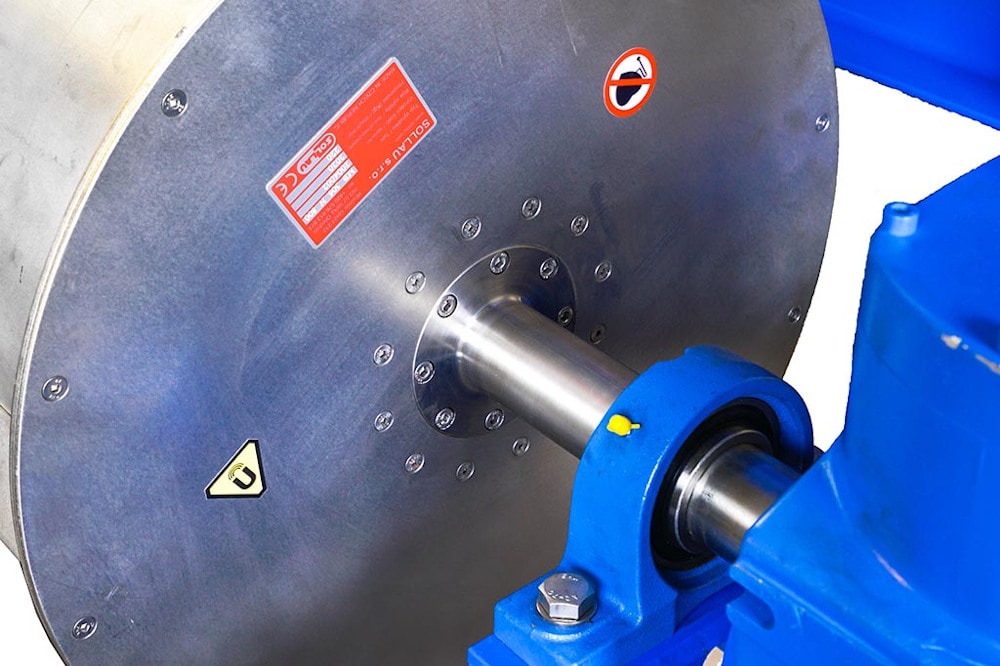

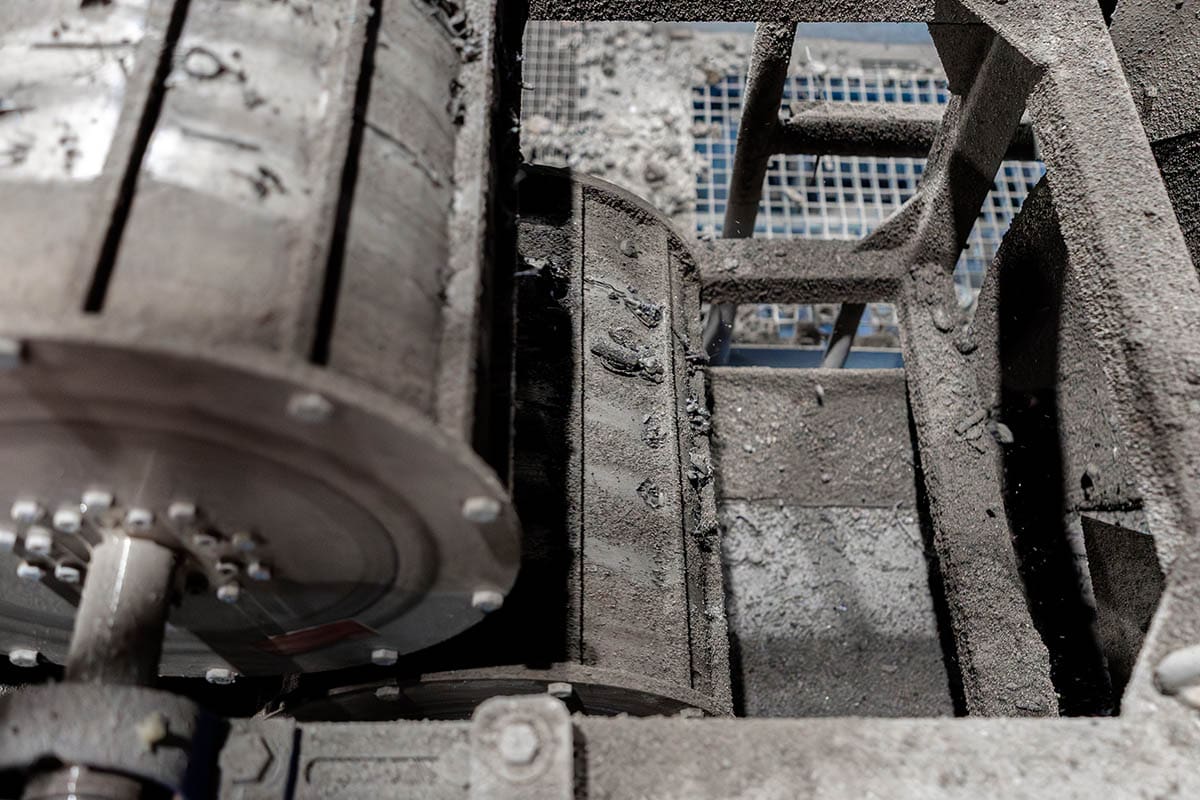

Estructura del separador de tambor magnético
El tambor magnético se compone de 2 partes:
- Núcleo magnético: estacionario (no gira), hecho de imanes permanentes
- Envolvente del tambor: gira alrededor del núcleo magnético, está hecho de acero inoxidable y equipado con arrastradores (= barras limpiadoras) de acero inoxidable

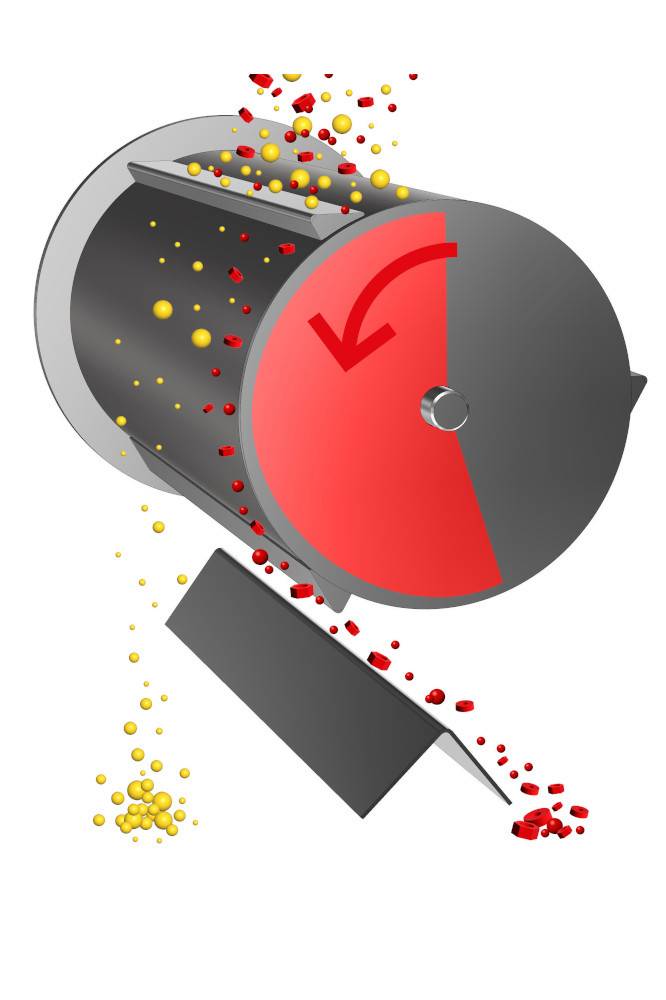

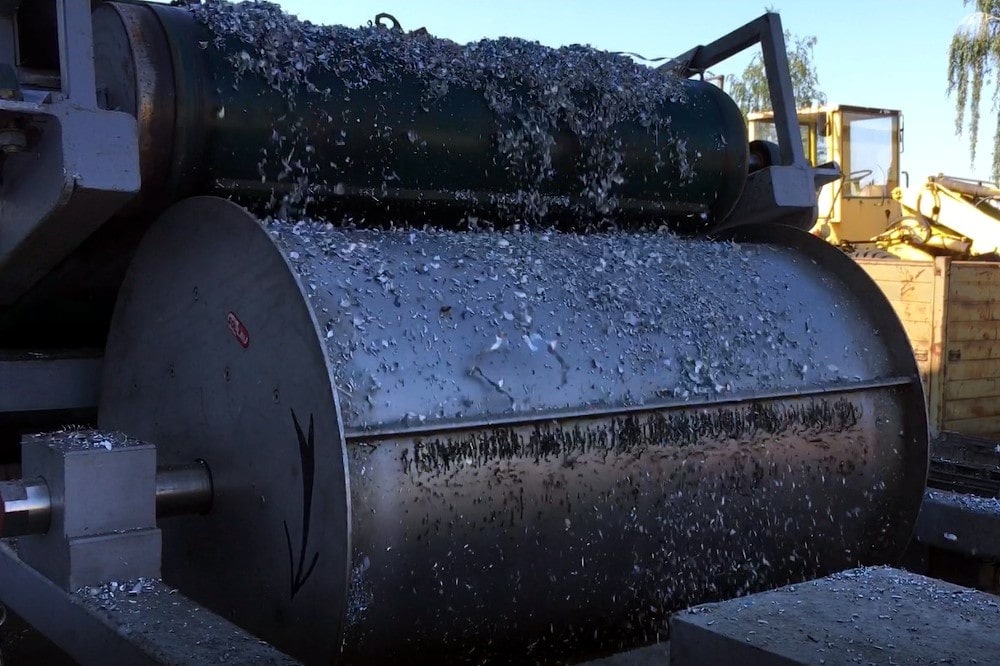

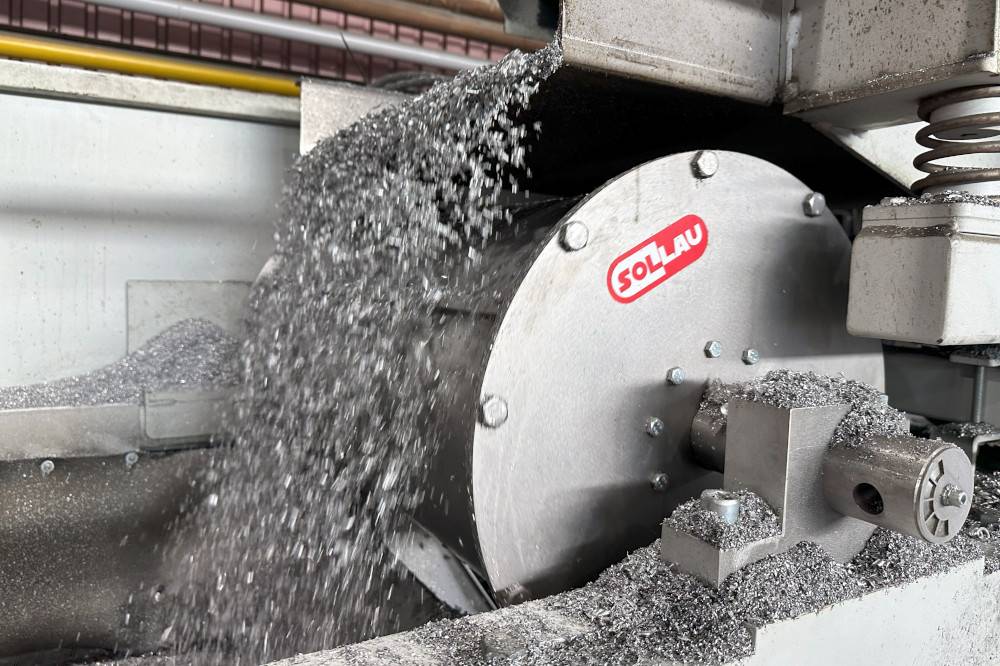

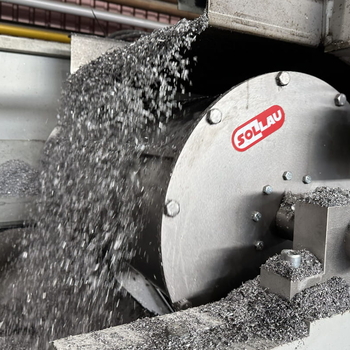

El material procesado cae sobre la superficie del tambor magnético. El material no magnético sigue su dirección sin sufrir desviación y cae naturalmente frente al eje del tambor magnético. Las partículas ferromagnéticas son atraídas por el sistema magnético y transportadas detrás del eje del tambor magnético. En este punto salen del campo magnético y se desprenden o son barridas por arrastradores de acero inoxidable, que se instalan en la superficie del tambor para este propósito.
Garantía SOLLAU de 5 años
¡Podemos dar fe de la calidad de nuestros separadores magnéticos y es por eso que les ofrecemos la garantía de 5 años! ¡Puede confiar en nuestros separadores magnéticos! Somos especialistas en el campo de la separación magnética.
Fuerza magnética del tambor magnético
Diferentes aplicaciones requieren diferentes fuerzas del tambor magnético. Y estas fuerzas magnéticas están determinadas por el tipo de imanes que se utilizan en el núcleo magnético.
Distinguimos dos tipos de tambores magnéticos:
-
Tambor magnético con imanes de ferrita (MB F)
Es más débil, adecuado para separar piezas grandes de metales ferrosos y partículas fuertemente magnéticas. El tambor equipado con imanes de ferrita es adecuado para un gran número de aplicaciones. Su ventaja es un precio bajo. -
Tambor magnético con imanes de neodimio (MB N)
Es más fuerte. Gracias a la alta fuerza (inducción) magnética de los imanes de neodimio, este tambor puede separar incluso las partículas ferrosas muy finasy y materiales débilmente magnéticos.
Según las informaciones básicas (la capacidad, el tamaño del material separado, el tipo de material, etc.) pueden nuestros expertos ayudarle con la configuración del tambor magnético (es decir, elegir el tipo apropriado de imanes, el tamaño del tambor, etc.) y recomendarle un tambor magnético que cumpla con sus requerimientos.

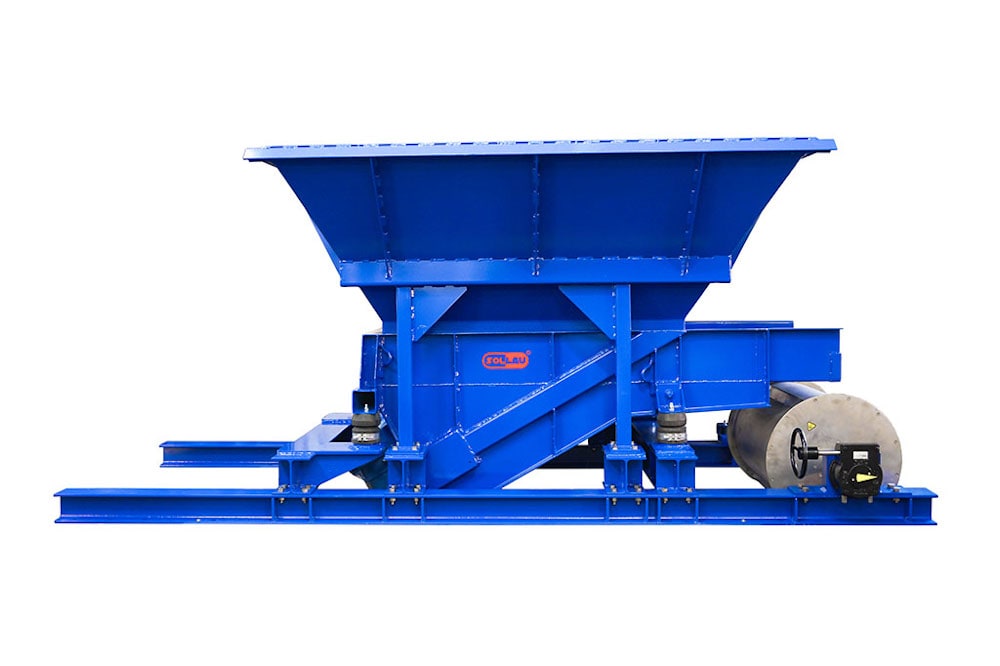

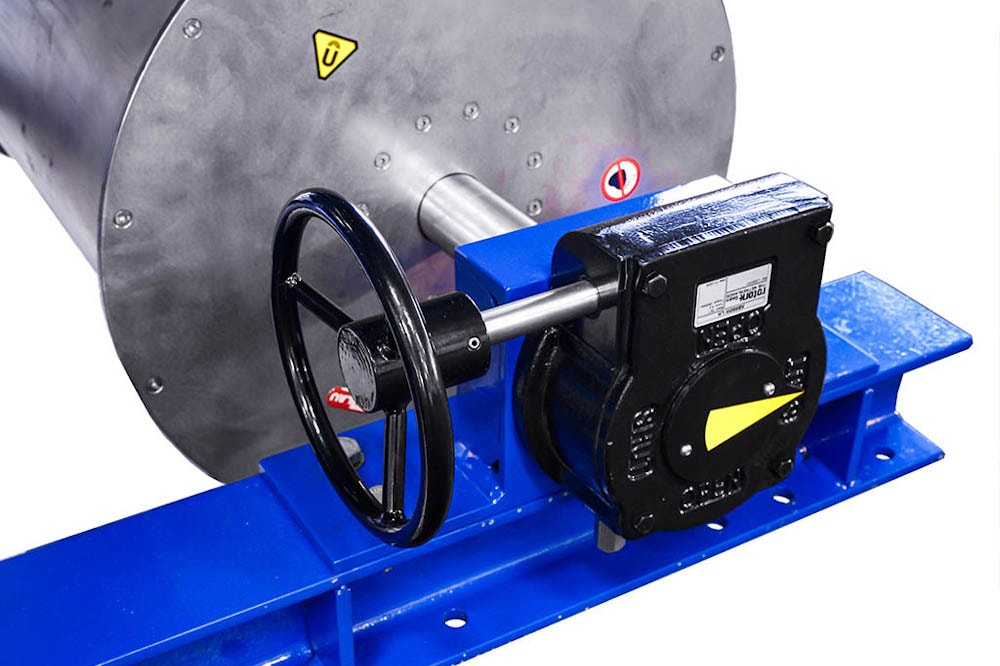

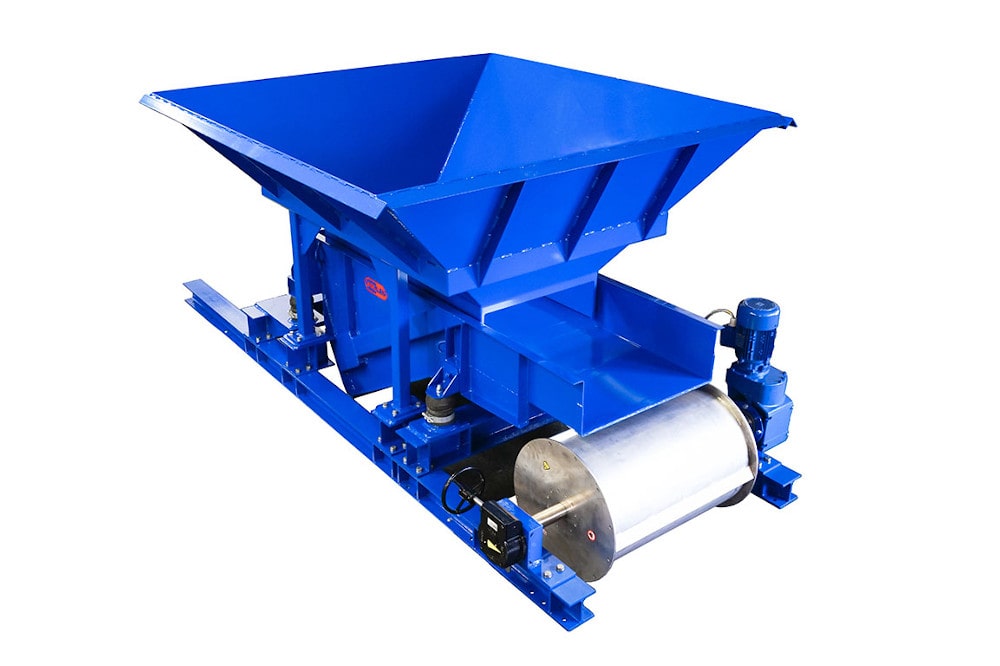

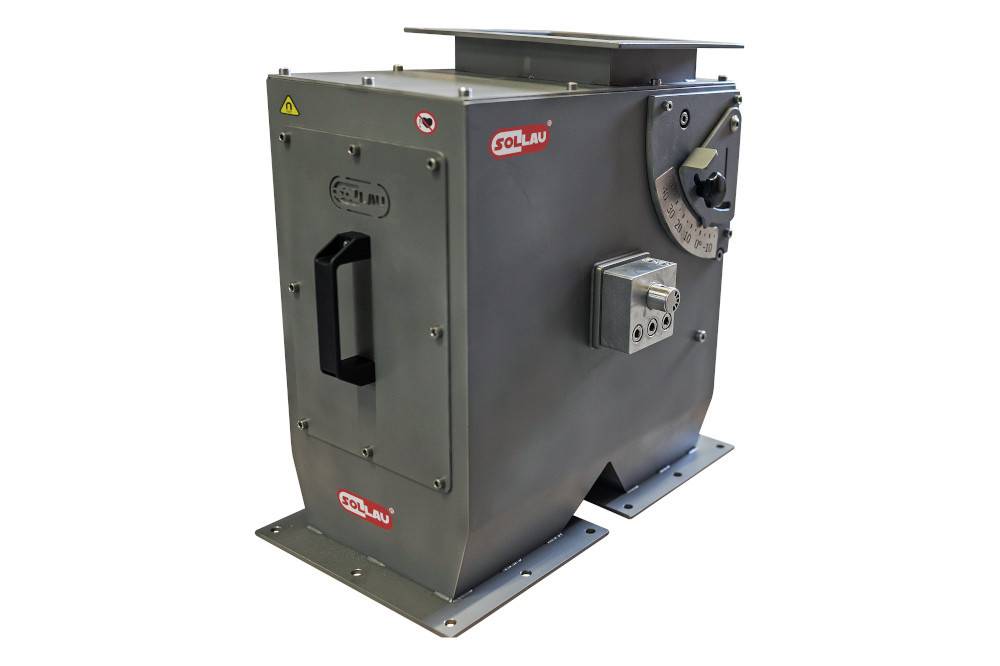

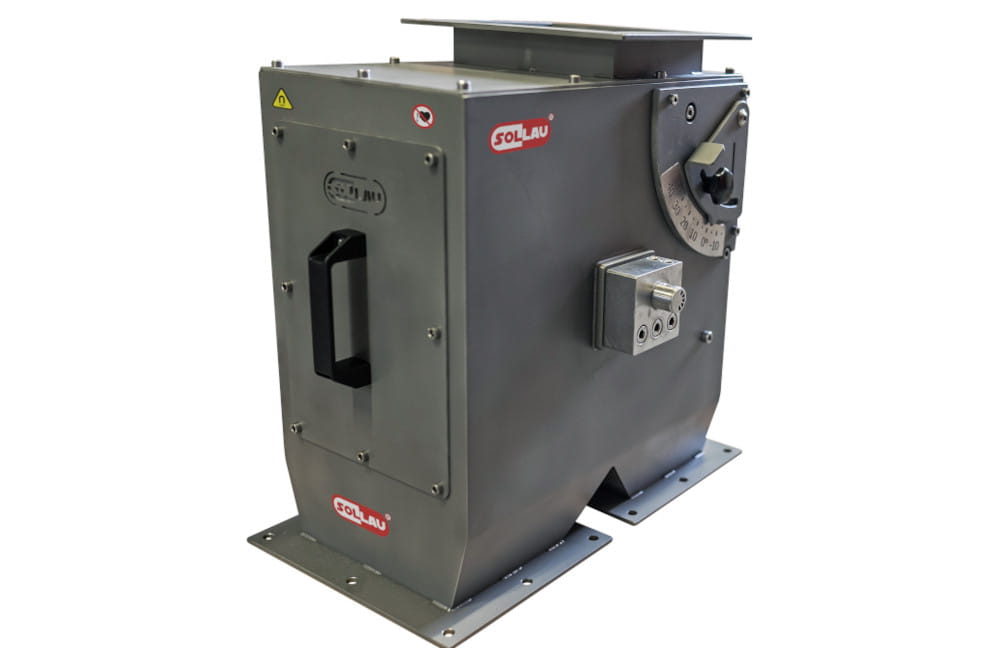

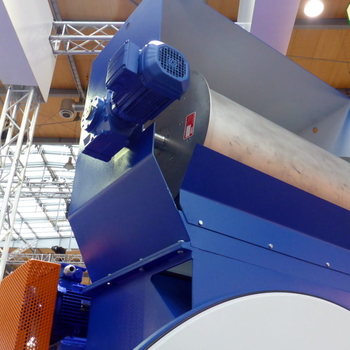

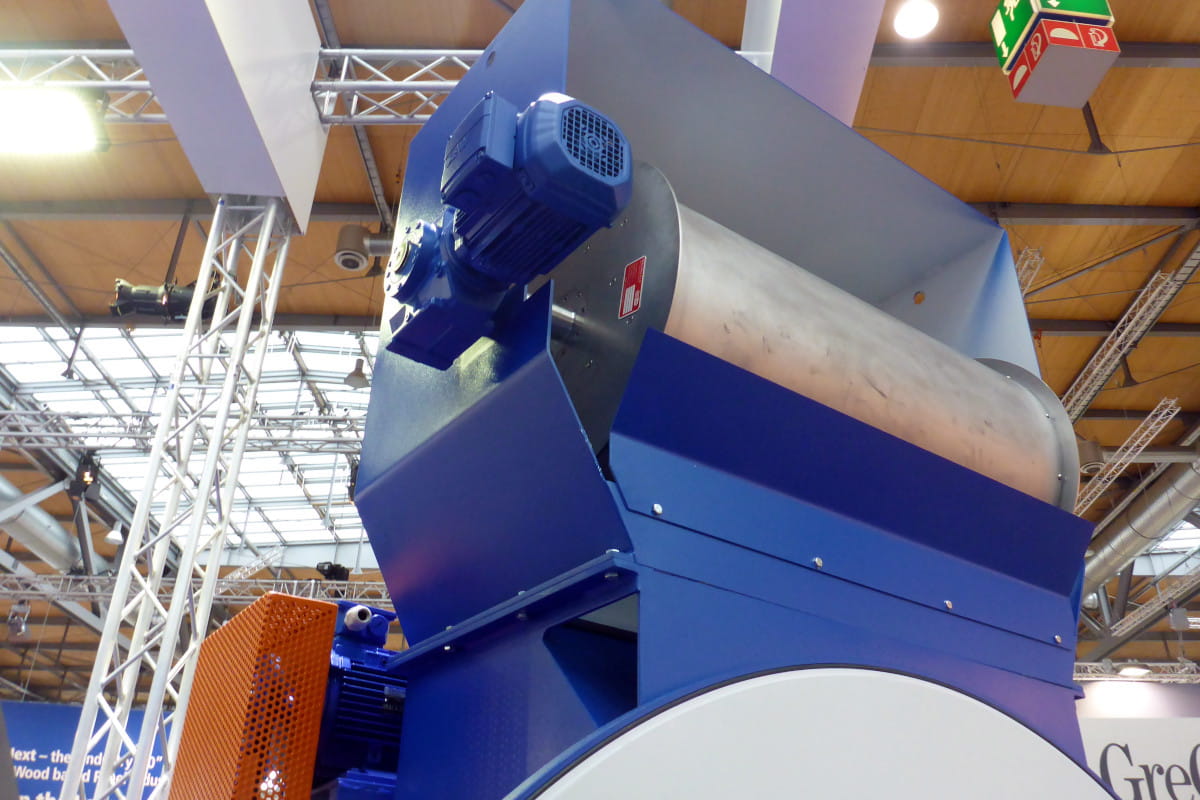

Tambor magnético con armario difusor
A menudo sucede que el cliente solicita modificar el tambor magnético para poder utilizarlo para caídas por gravedad desde tuberías o ambientes en dónde el polvo es un problema. Este tipo de tambor magnético se ubica en un armario difusor y es muy fácil de instalar. Es por eso que hemos creado una línea completa de tambores magnéticos con armarios.
Beneficios del uso del separador
- Producto final sin partículas ferrosas
- Protección permanente de equipos tecnológicos (trituradoras, prensas, transportadores, etc.) contra daños por objetos ferromagnéticos (partes de máquinas rotas, tornillos, tuercas, cables, etc.)
- Separación de partículas ferrosas
- Limpieza automática - no requiere personal

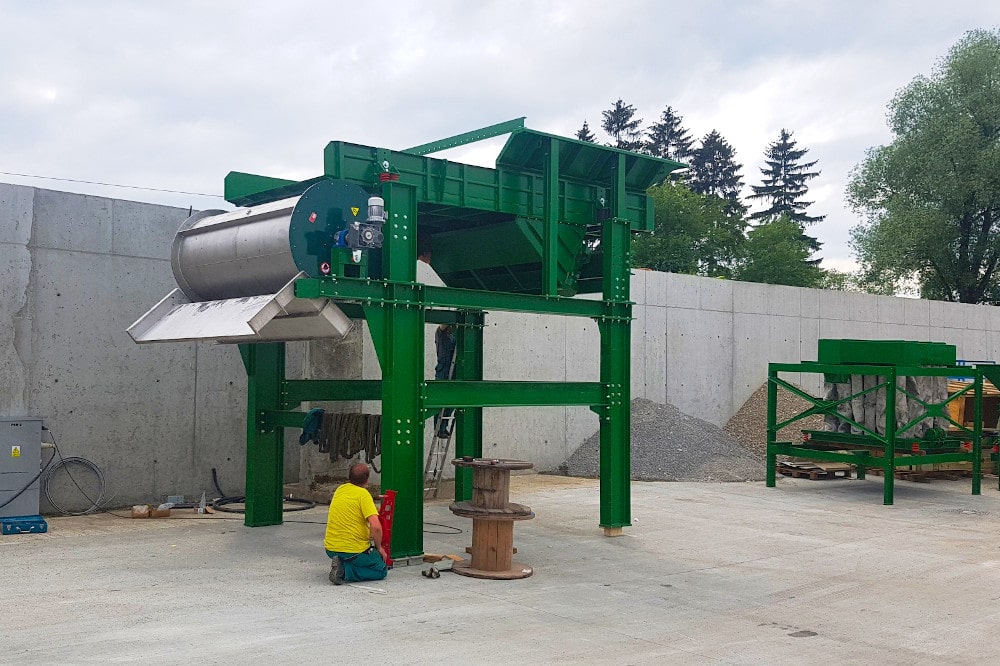

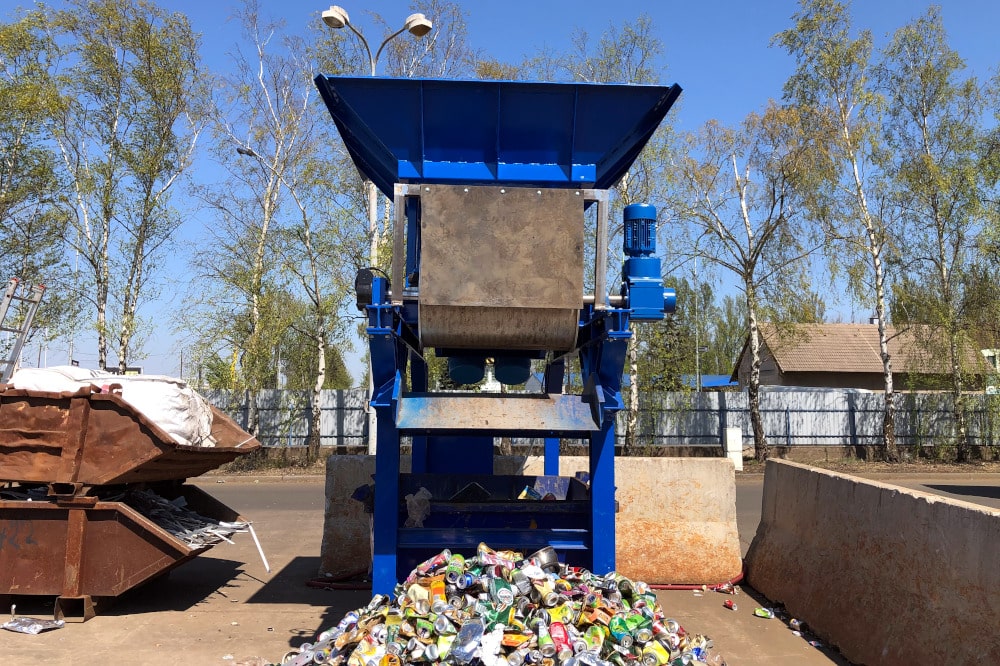

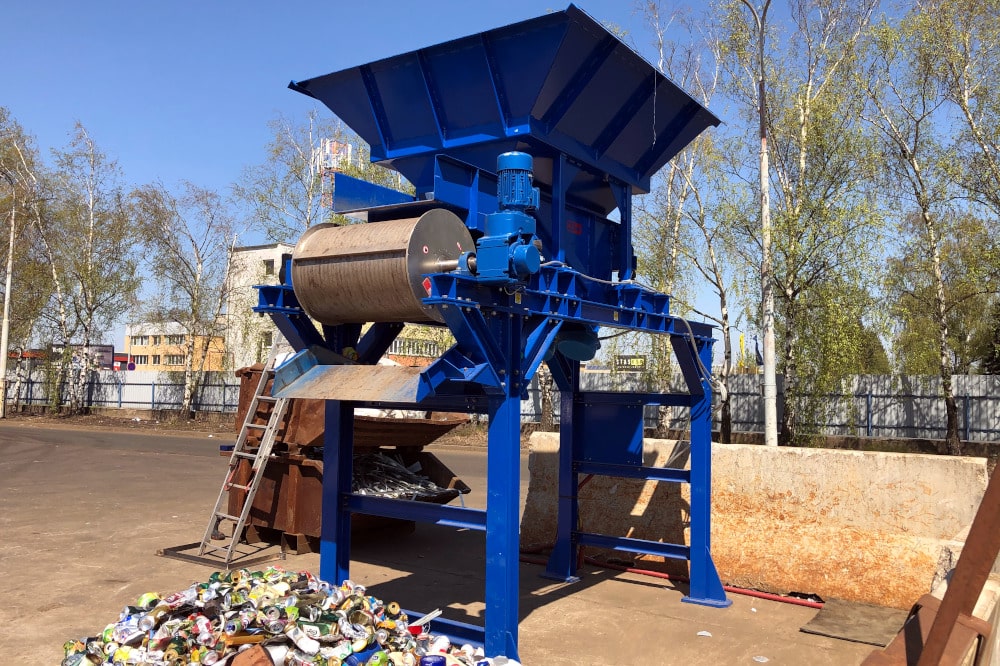

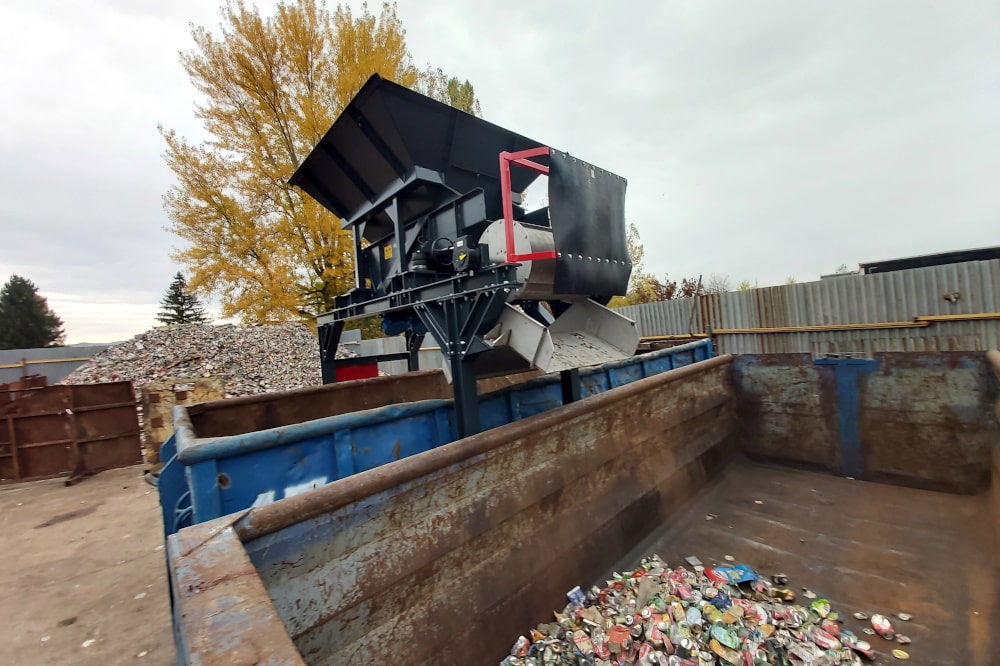

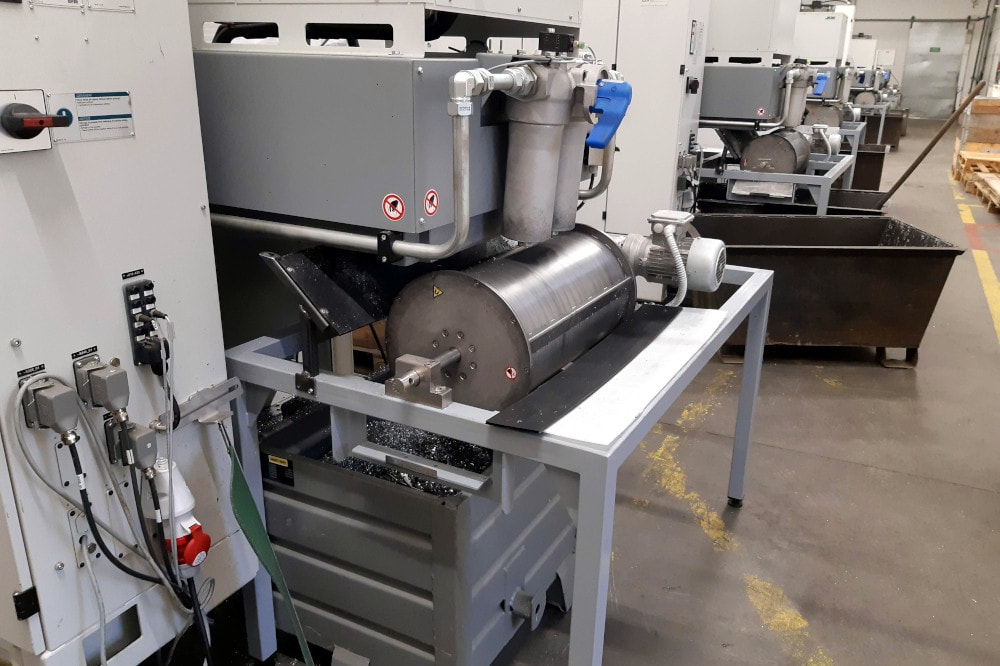

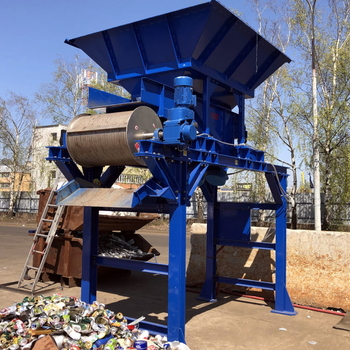

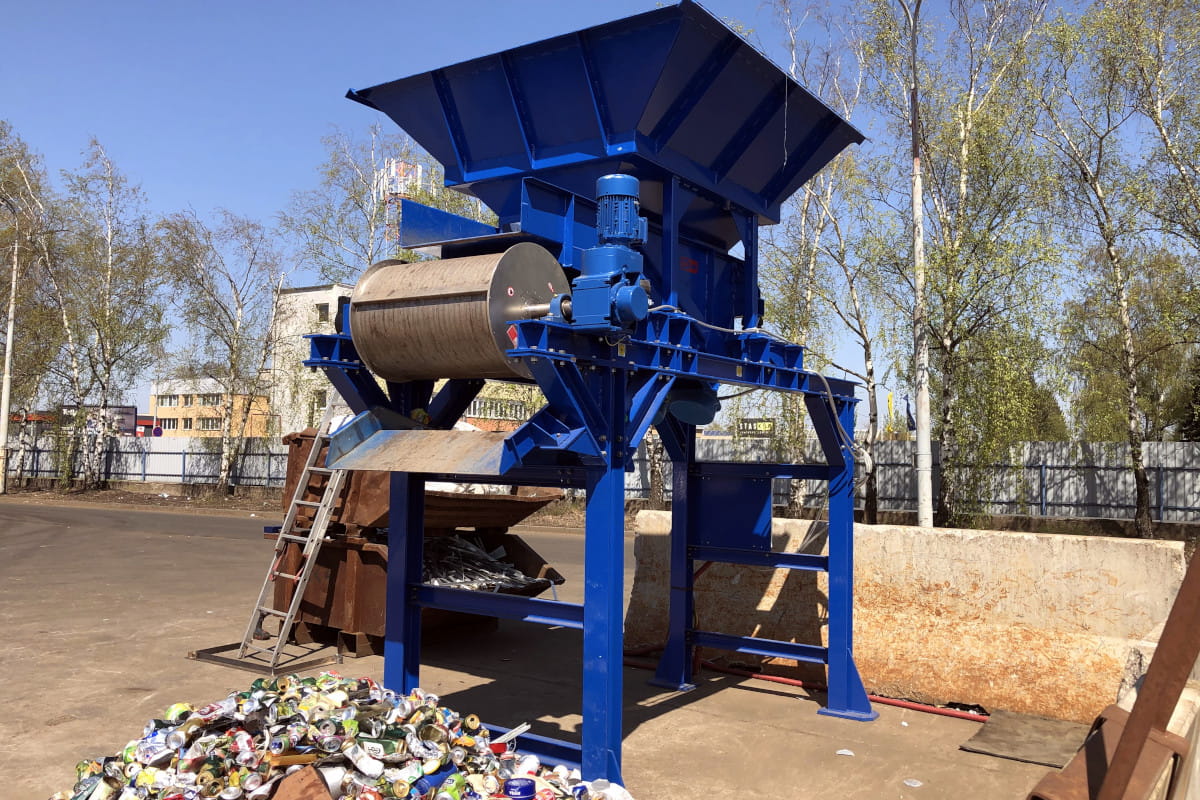

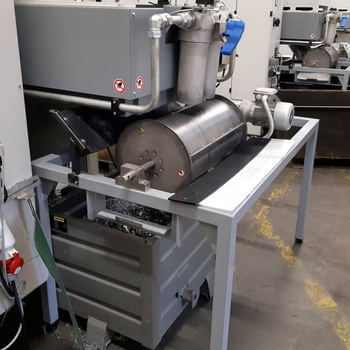

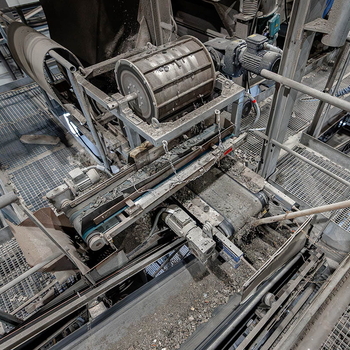

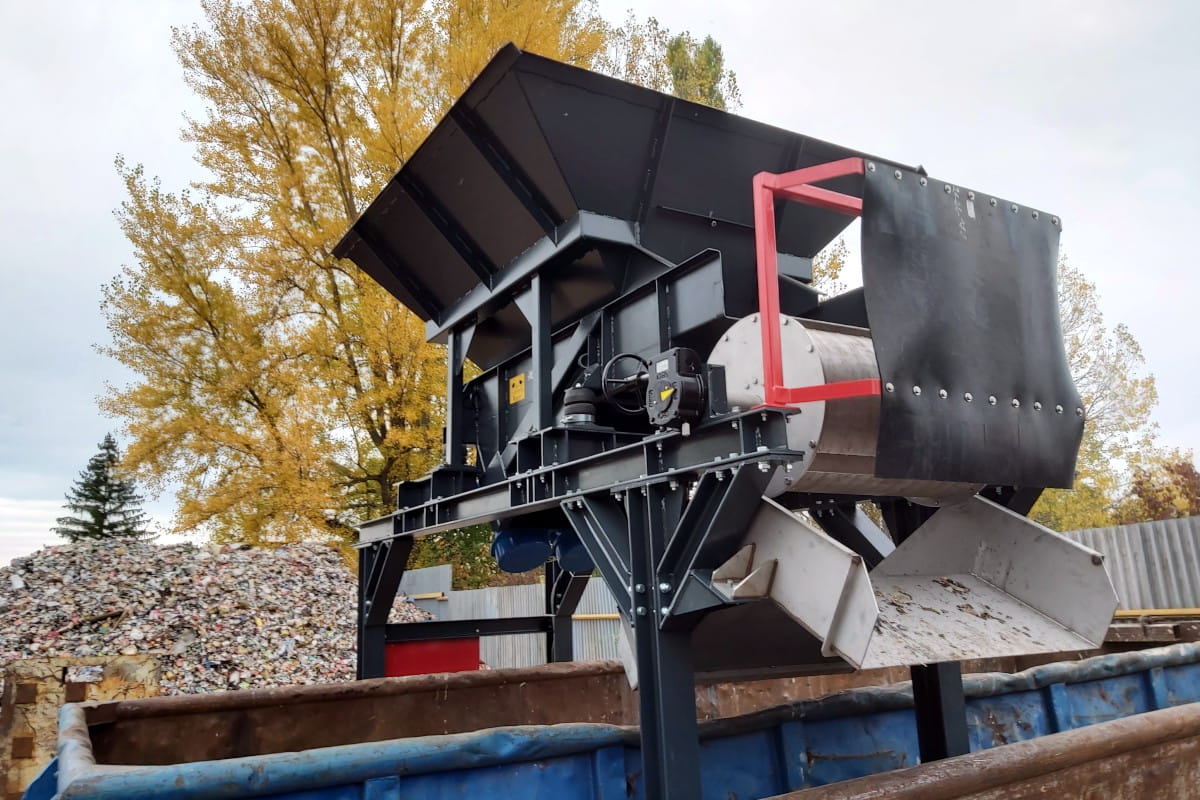

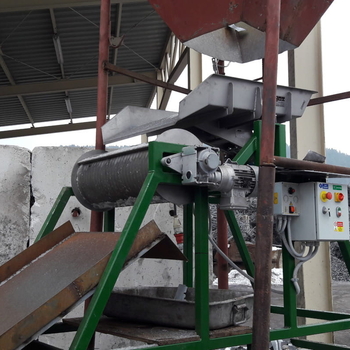

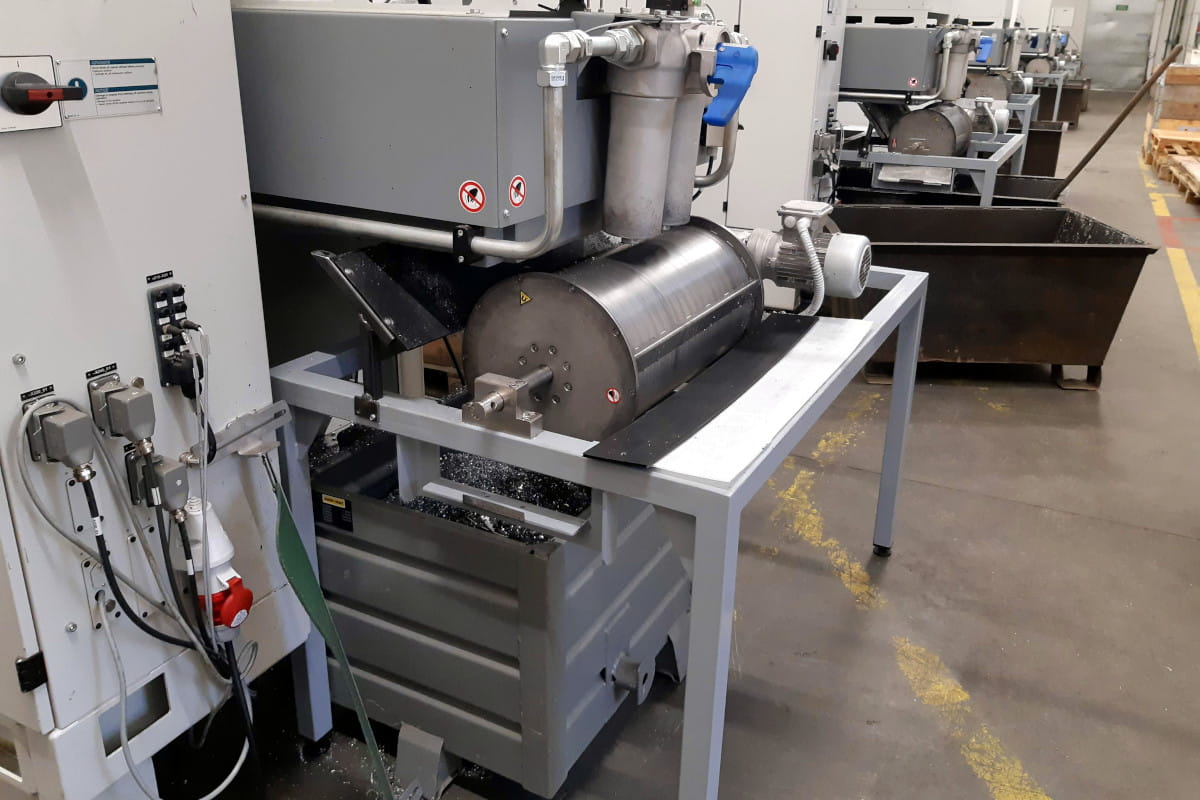

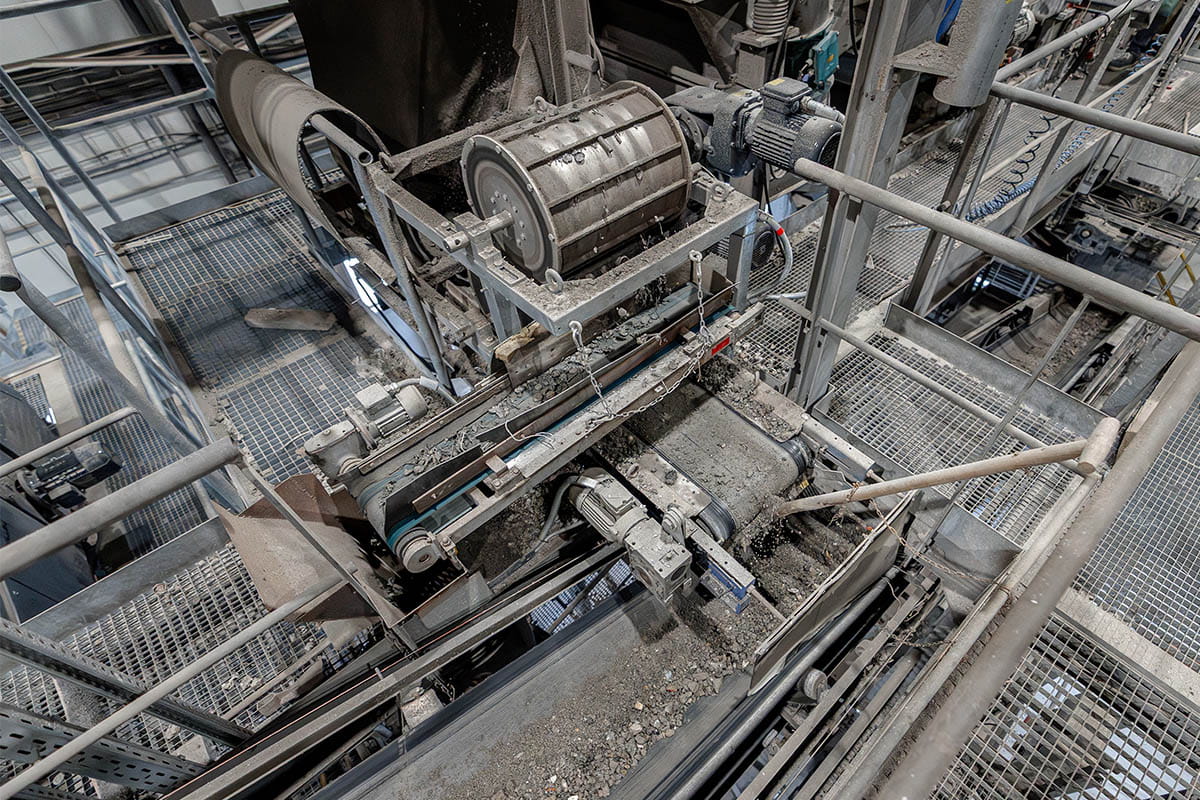

Instalación del imán de tambor

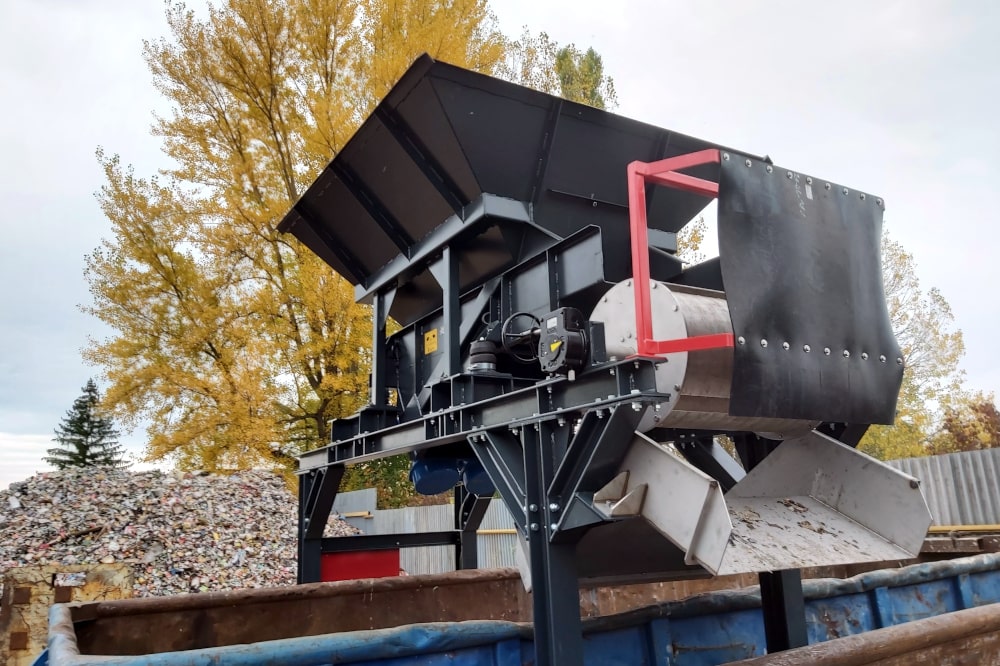

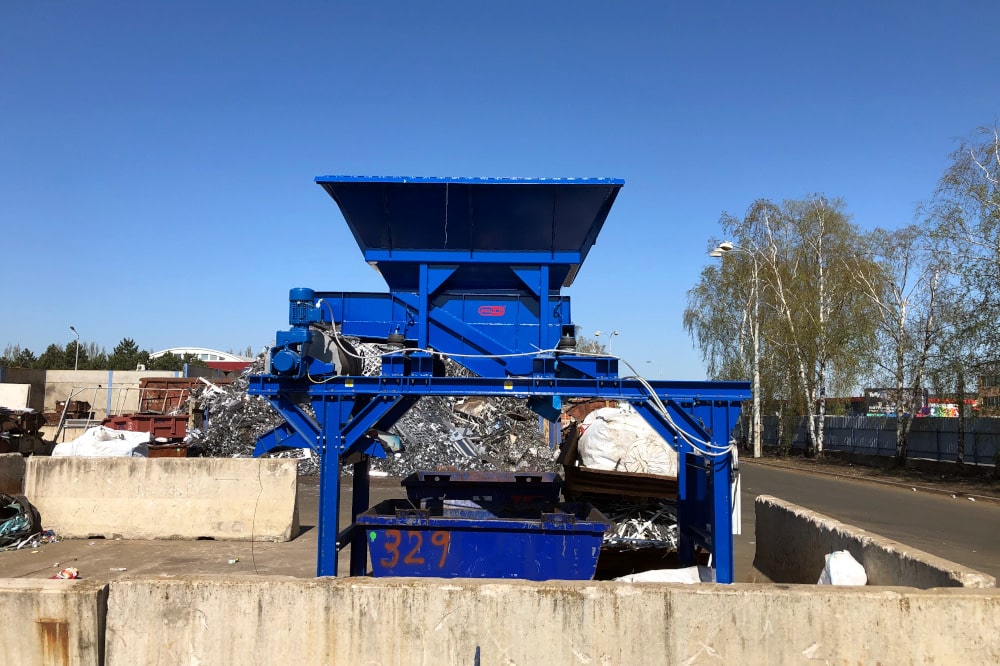

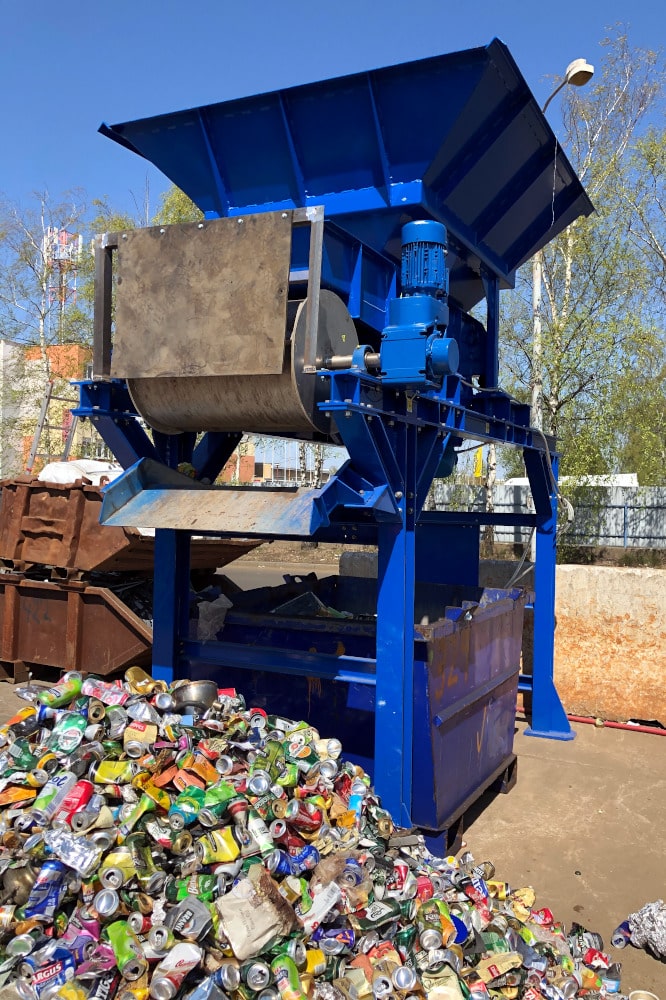

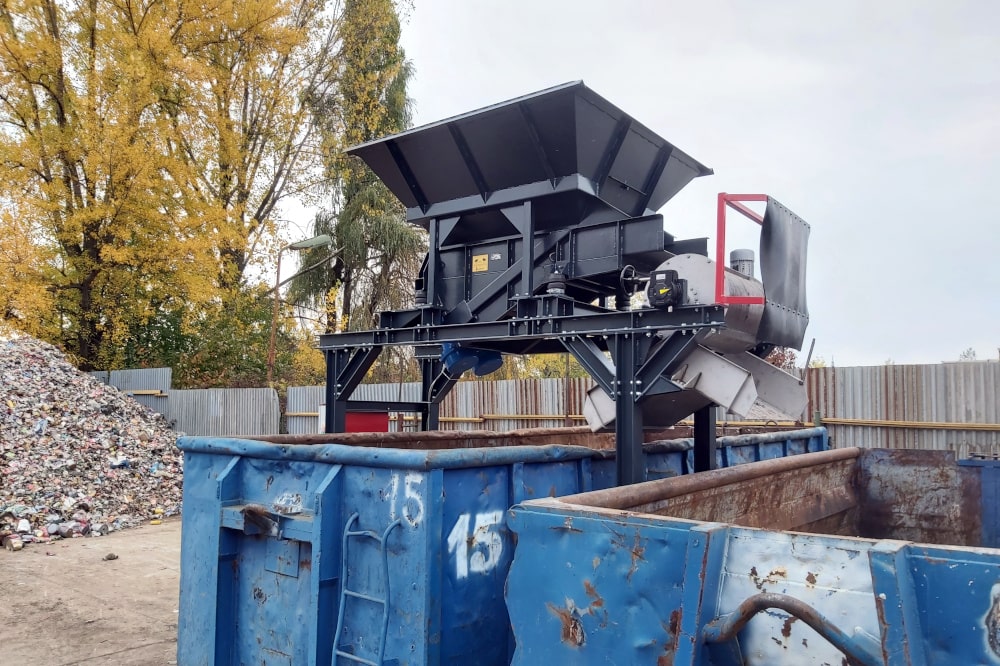

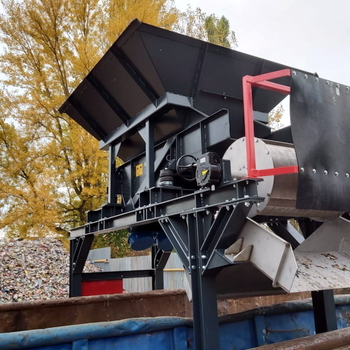

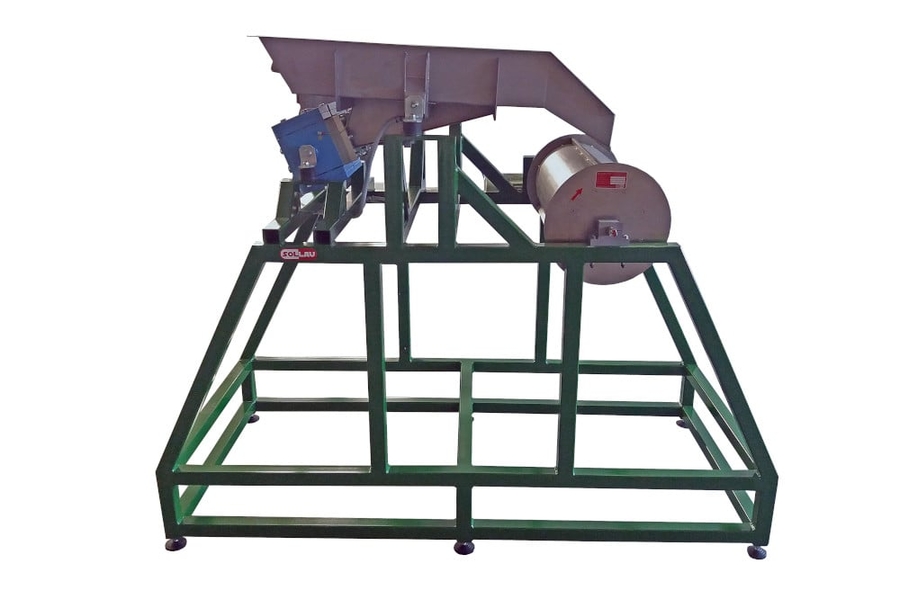

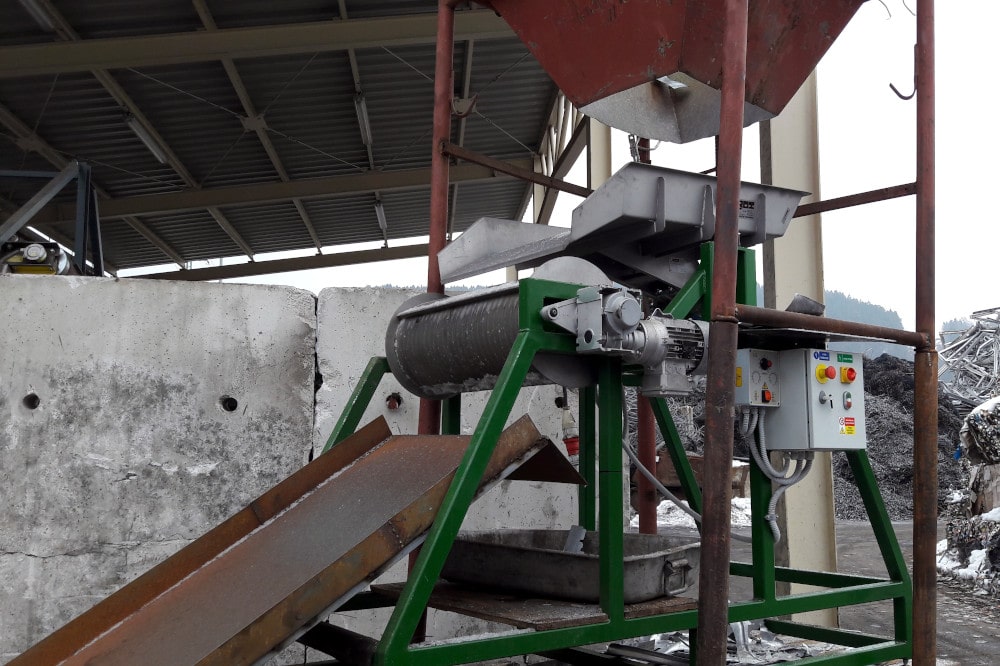

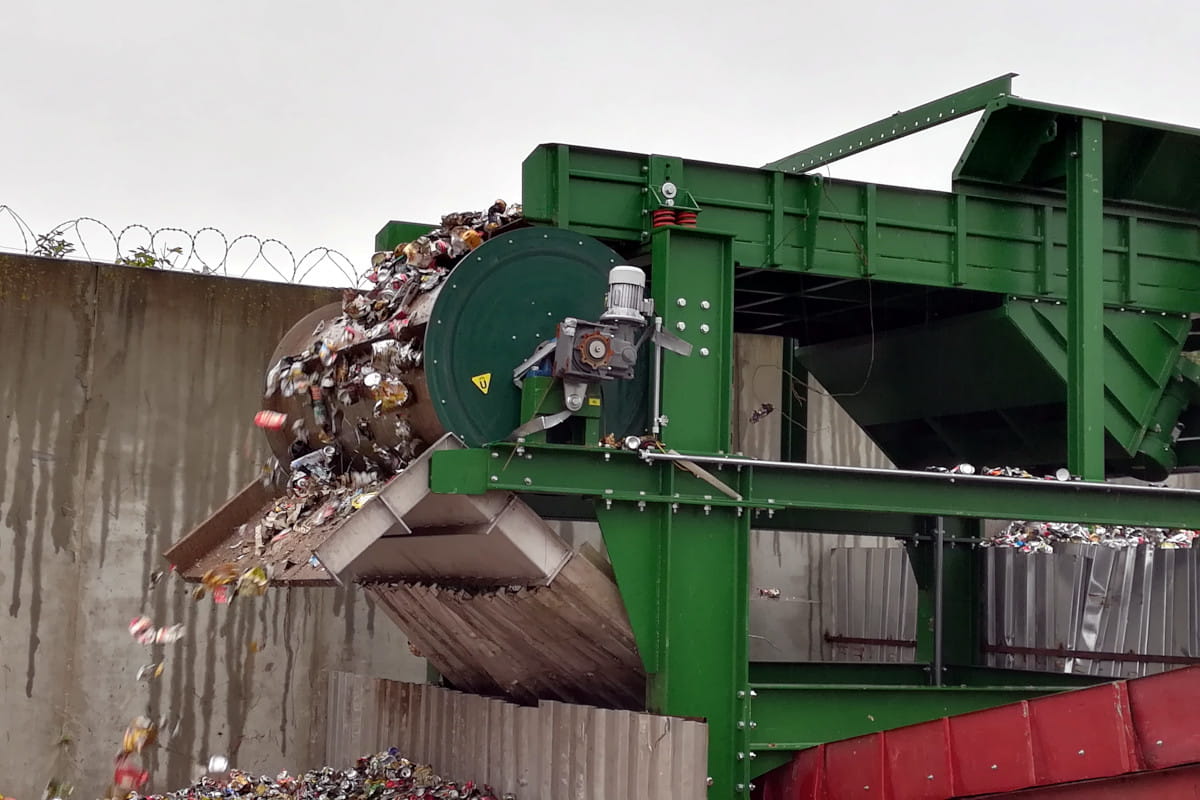

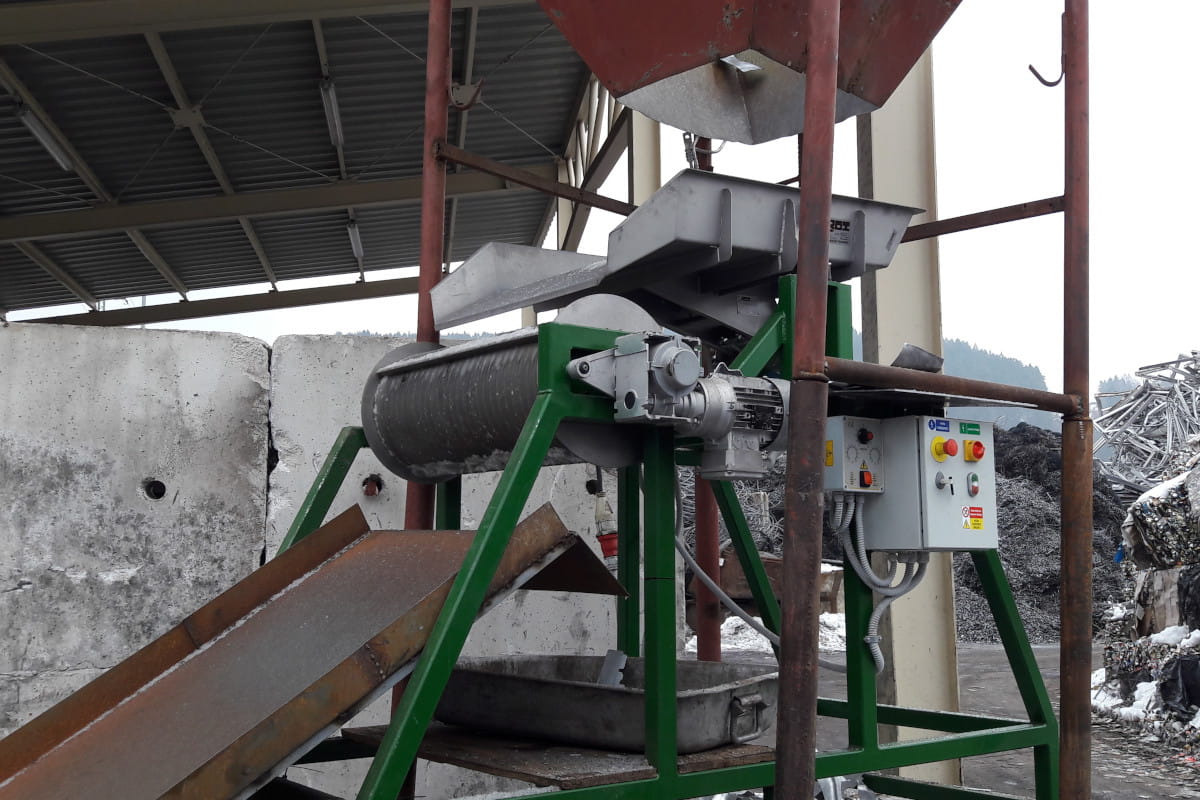

Es posible colocar el tambor magnético delante de una cinta transportadora o debajo de una tolva (a diferencia de la polea magnética el tambor magnético no forma parte integral de la cinta transportadora). Además, es posible colocar el tambor magnético en una caja que tiene dos tolvas de descarga en su parte inferior. El material no metálico cae en la primera tolva y las partículas de hierro quedan sobre la envolvente del tambor hasta que salgan del campo magnético y caen en la segunda tolva.

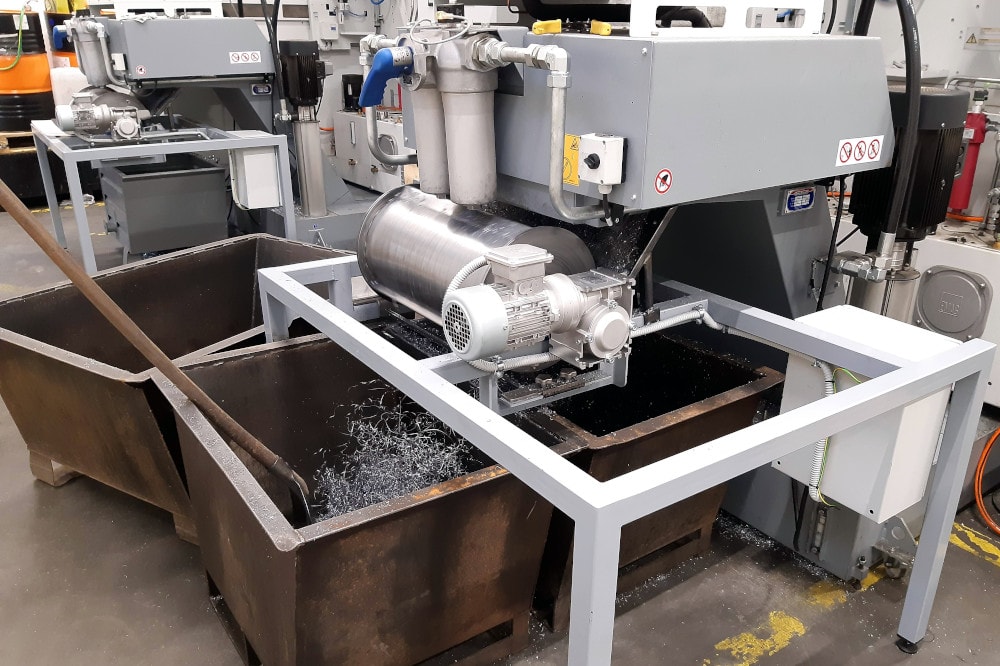

El separador de tambor es polivalente, con su ayuda es posible separar partículas férricas pequeñas y grandes (los tamaños del tambor y el tipo de imanes se pueden adaptar a las exigencias del cliente). Si se aplican los imanes de ferrita, se garantiza su vida útil casi ilimitada, no obstante, si se exige una fuerza magnética superior, recomendamos utilizar en el núcleo del tambor los imanes de neodimio NdFeB de extrema potencia (sobre todo si hay que separar pequeñas partículas ferromagnéticas de materiales en polvo y de flujo difícil).
Bajo pedido especial, es posible equipar la estructura del armario con una brida para la conexión al sistema de extracción del cliente (con el fin de extraer las impurezas separadas).
Posible reemplazo del revestimiento de desgaste
Al separar materiales abrasivos, la envuelta del tambor puede desgastarse. Por lo tanto, hemos modificado su diseño para que el propio usuario pueda reemplazar el revestimiento de desgaste.
Esto prolonga significativamente la vida útil del tambor y, por lo tanto, de todo el equipo.
Nuestros tambores magnéticos generan un campo magnético fuerte y profundo, por lo que logramos una alta eficiencia de separación incluso cuando el tambor está equipado con estos segmentos de cubierta antidesgaste
El tambor magnético está diseñado de tal manera que el reemplazo del revestimiento antidesgaste se puede realizar a través del orificio de inspección de la caja del tambor y no es necesario sacar el tambor de la caja.
Usted sólo cambia los segmentos individuales del revestimiento de desgaste, uno tras otro. ¡Es muy fácil!
Necesitamos saber con antelación el hecho de que usted solicita un imán de tambor con el revestimiento de desgaste reemplazable para poder adaptar el diseño del tambor.
También podemos fabricar la envolvente del tambor de acero al manganeso (más duradero), lo que prolonga varias veces la vida útil del tambor, incluso en las condiciones muy exigentes.
Medición de la fuerza magnética de un separador magnético
Nos enorgullecemos de que probamos minuciosamente cada separador y medimos su rendimiento. Sabemos que es importante para nuestros clientes conocer la potencia del imán a diferentes distancias de la cinta transportadora, por lo que no indicamos los valores de inducción magnética sólo en el núcleo magnético, sino también a una distancia de 0 a 400 mm (medido por 50 mm) desde la cinta del separador.
Las mediciones se realizan de tal manera que corresponda lo más fielmente posible con las condiciones reales en la práctica. Por lo tanto, no medimos la densidad de flujo magnético (= inducción magnética) solamente en el núcleo magnético (como lo hacen algunos fabricantes para aumenter artificialmente el valor de la densidad de flujo magnético). También realizamos mediciones en la superficie del tambor, es decir, en el punto de contacto con el material procesado, que es una información muy importante para el cliente.
La información sobre los valores medidos se puede encontrar en la descripción de la serie de modelos.
Y, por supuesto, cada separador magnético suministrado se entrega con un informe de prueba que comprende los valores de su inducción magnética.
SOLLAU: ¡Nuestros productos están soldados por verdaderos profesionales!
Certificaciones de la empresa Sollau para soldaduras:
Autorización para realizar soldaduras en equipos a presión según PED 2014/68/UE
Certifcación para soldadura según EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 a 5, EN 13445 - 1 a 5

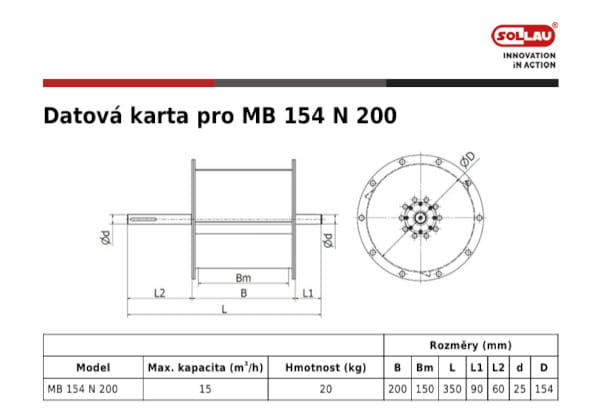

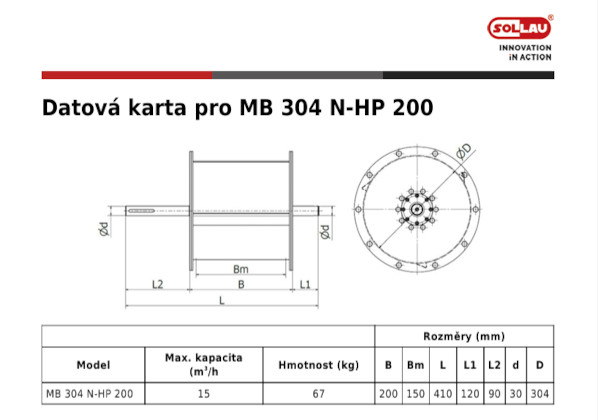

MB 154
- Tambor magnético MB con diámetro de 154 mm
- Tambor con imanes de ferrita (polo axial) MB F: inducción magnética en el núcleo: 1 600 G, inducción magnética en la superficie del tambor: 1 100 G
- Tambor con imanes de neodimio (polo axial) MB N: inducción magnética en el núcleo: 5 200 G, inducción magnética en la superficie del tambor: 3 400 G
- Garantía: 5 años
Versión de ferrita
| Producto | Capacidad máxima (m3/h) | Anchura de trabajo (mm) | Tipo de imán | Hoja de datos (EN) |
|---|---|---|---|---|
| MB 154 F 200 | 15 | 150 | Ferit | Visualizar el PDF |
| MB 154 F 300 | 20 | 250 | Ferit | Visualizar el PDF |
| MB 154 F 400 | 25 | 350 | Ferit | Visualizar el PDF |
| MB 154 F 500 | 30 | 450 | Ferit | Visualizar el PDF |
| MB 154 F 600 | 35 | 550 | Ferit | Visualizar el PDF |
| MB 154 F 700 | 40 | 650 | Ferit | Visualizar el PDF |
| MB 154 F 800 | 45 | 750 | Ferit | Visualizar el PDF |
| MB 154 F 900 | 50 | 850 | Ferit | Visualizar el PDF |
| MB 154 F 1000 | 60 | 950 | Ferit | Visualizar el PDF |
Versión de neodimio
| Producto | Capacidad máxima (m3/h) | Anchura de trabajo (mm) | Tipo de imán | Hoja de datos (EN) |
|---|---|---|---|---|
| MB 154 N 200 | 15 | 150 | Neodym | Visualizar el PDF |
| MB 154 N 300 | 20 | 250 | Neodym | Visualizar el PDF |
| MB 154 N 400 | 25 | 350 | Neodym | Visualizar el PDF |
| MB 154 N 500 | 30 | 450 | Neodym | Visualizar el PDF |
| MB 154 N 600 | 35 | 550 | Neodym | Visualizar el PDF |
| MB 154 N 700 | 40 | 650 | Neodym | Visualizar el PDF |
| MB 154 N 800 | 45 | 750 | Neodym | Visualizar el PDF |
| MB 154 N 900 | 50 | 850 | Neodym | Visualizar el PDF |
| MB 154 N 1000 | 60 | 950 | Neodym | Visualizar el PDF |
MB 204
- Tambor magnético MB con diámetro de 204 mm
- Tambor con imanes de ferrita (polo axial) MB F: inducción magnética en el núcleo: 2 800 G, inducción magnética en la superficie del tambor: 1 400 G
- Tambor con imanes de neodimio (polo axial) MB N: inducción magnética en el núcleo: 5 400 G, inducción magnética en la superficie del tambor: 3 800 G
- Garantía: 5 años
Versión de ferrita
| Producto | Capacidad máxima (m3/h) | Anchura de trabajo (mm) | Tipo de imán | Hoja de datos (EN) | MB 204 F 200 | 20 | 150 | Ferit | Visualizar el PDF |
|---|---|---|---|---|
| MB 204 F 300 | 25 | 250 | Ferit | Visualizar el PDF |
| MB 204 F 400 | 30 | 350 | Ferit | Visualizar el PDF |
| MB 204 F 500 | 35 | 450 | Ferit | Visualizar el PDF |
| MB 204 F 600 | 40 | 550 | Ferit | Visualizar el PDF |
| MB 204 F 700 | 45 | 650 | Ferit | Visualizar el PDF |
| MB 204 F 800 | 50 | 750 | Ferit | Visualizar el PDF |
| MB 204 F 900 | 60 | 850 | Ferit | Visualizar el PDF |
| MB 204 F 1000 | 75 | 950 | Ferit | Visualizar el PDF |
Versión de neodimio
| Producto | Capacidad máxima (m3/h) | Anchura de trabajo (mm) | Tipo de imán | Hoja de datos (EN) |
|---|---|---|---|---|
| MB 204 N 200 | 20 | 150 | Neodym | Visualizar el PDF |
| MB 204 N 300 | 25 | 250 | Neodym | Visualizar el PDF |
| MB 204 N 400 | 30 | 350 | Neodym | Visualizar el PDF |
| MB 204 N 500 | 35 | 450 | Neodym | Visualizar el PDF |
| MB 204 N 600 | 40 | 550 | Neodym | Visualizar el PDF |
| MB 204 N 700 | 45 | 650 | Neodym | Visualizar el PDF |
| MB 204 N 800 | 50 | 750 | Neodym | Visualizar el PDF |
| MB 204 N 900 | 60 | 850 | Neodym | Visualizar el PDF |
| MB 204 N 1000 | 75 | 950 | Neodym | Visualizar el PDF |
MB 304
- Tambor magnético MB con diámetro de 304 mm
- Tambor con imanes de ferrita (polo axial) MB F: inducción magnética en el núcleo: 2 800 G, inducción magnética en la superficie del tambor: 1 500 G
- Tambor con imanes de neodimio (polo axial) MB N: inducción magnética en el núcleo: 6 000 G, inducción magnética en la superficie del tambor: 3 800 G
- Garantía: 5 años
Versión de ferrita
| Producto | Capacidad máxima (m3/h) | Anchura de trabajo (mm) | Tipo de imán | Hoja de datos (EN) |
|---|---|---|---|---|
| MB 304 F 200 | 15 | 150 | Ferit | Visualizar el PDF |
| MB 304 F 300 | 25 | 250 | Ferit | Visualizar el PDF |
| MB 304 F 400 | 35 | 350 | Ferit | Visualizar el PDF |
| MB 304 F 500 | 45 | 450 | Ferit | Visualizar el PDF |
| MB 304 F 600 | 55 | 550 | Ferit | Visualizar el PDF |
| MB 304 F 700 | 65 | 650 | Ferit | Visualizar el PDF |
| MB 304 F 800 | 75 | 750 | Ferit | Visualizar el PDF |
| MB 304 F 900 | 85 | 850 | Ferit | Visualizar el PDF |
| MB 304 F 1000 | 95 | 950 | Ferit | Visualizar el PDF |
Versión de neodimio
| Producto | Capacidad máxima (m3/h) | Anchura de trabajo (mm) | Tipo de imán | Hoja de datos (EN) |
|---|---|---|---|---|
| MB 304 N 200 | 15 | 150 | Neodym | Visualizar el PDF |
| MB 304 N 300 | 25 | 250 | Neodym | Visualizar el PDF |
| MB 304 N 400 | 35 | 350 | Neodym | Visualizar el PDF |
| MB 304 N 500 | 45 | 450 | Neodym | Visualizar el PDF |
| MB 304 N 600 | 55 | 550 | Neodym | Visualizar el PDF |
| MB 304 N 700 | 65 | 650 | Neodym | Visualizar el PDF |
| MB 304 N 800 | 75 | 750 | Neodym | Visualizar el PDF |
| MB 304 N 900 | 85 | 850 | Neodym | Visualizar el PDF |
| MB 304 N 1000 | 95 | 950 | Neodym | Visualizar el PDF |
MB 406
- Tambor magnético MB con diámetro de 406 mm
- Tambor con imanes de ferrita (polo axial) MB F: inducción magnética en el núcleo: 2 800 G, inducción magnética en la superficie del tambor: 1 500 G
- Tambor con imanes de neodimio (polo axial) MB N: inducción magnética en el núcleo: 6 000 G, inducción magnética en la superficie del tambor: 3 500 G
- Garantía: 5 años
Versión de ferrita
| Producto | Capacidad máxima (m3/h) | Anchura de trabajo (mm) | Tipo de imán | Hoja de datos (EN) |
|---|---|---|---|---|
| MB 406 F 200 | 25 | 150 | Ferit | Visualizar el PDF |
| MB 406 F 300 | 35 | 250 | Ferit | Visualizar el PDF |
| MB 406 F 400 | 45 | 350 | Ferit | Visualizar el PDF |
| MB 406 F 500 | 55 | 450 | Ferit | Visualizar el PDF |
| MB 406 F 600 | 65 | 550 | Ferit | Visualizar el PDF |
| MB 406 F 700 | 75 | 650 | Ferit | Visualizar el PDF |
| MB 406 F 800 | 90 | 750 | Ferit | Visualizar el PDF |
| MB 406 F 900 | 120 | 850 | Ferit | Visualizar el PDF |
| MB 406 F 1000 | 140 | 950 | Ferit | Visualizar el PDF |
Versión de neodimio
| Producto | Capacidad máxima (m3/h) | Anchura de trabajo (mm) | Tipo de imán | Hoja de datos (EN) |
|---|---|---|---|---|
| MB 406 N 200 | 25 | 150 | Neodym | Visualizar el PDF |
| MB 406 N 300 | 35 | 250 | Neodym | Visualizar el PDF |
| MB 406 N 400 | 45 | 350 | Neodym | Visualizar el PDF |
| MB 406 N 500 | 55 | 450 | Neodym | Visualizar el PDF |
| MB 406 N 600 | 65 | 550 | Neodym | Visualizar el PDF |
| MB 406 N 700 | 75 | 650 | Neodym | Visualizar el PDF |
| MB 406 N 800 | 90 | 750 | Neodym | Visualizar el PDF |
| MB 406 N 900 | 120 | 850 | Neodym | Visualizar el PDF |
| MB 406 N 1000 | 140 | 950 | Neodym | Visualizar el PDF |
MB 506
- Tambor magnético MB con diámetro de 506 mm
- Tambor con imanes de ferrita (polo axial) MB F: inducción magnética en el núcleo: 2 800 G, inducción magnética en la superficie del tambor: 1 500 G
- Tambor con imanes de neodimio (polo axial) MB N: inducción magnética en el núcleo: 6 000 G, inducción magnética en la superficie del tambor: 3 400 G
- Garantía: 5 años
Versión de ferrita
| Producto | Capacidad máxima (m3/h) | Anchura de trabajo (mm) | Tipo de imán | Hoja de datos (EN) |
|---|---|---|---|---|
| MB 506 F 200 | 30 | 150 | Ferit | Visualizar el PDF |
| MB 506 F 300 | 45 | 250 | Ferit | Visualizar el PDF |
| MB 506 F 400 | 55 | 350 | Ferit | Visualizar el PDF |
| MB 506 F 500 | 70 | 450 | Ferit | Visualizar el PDF |
| MB 506 F 600 | 85 | 550 | Ferit | Visualizar el PDF |
| MB 506 F 700 | 105 | 650 | Ferit | Visualizar el PDF |
| MB 506 F 800 | 125 | 750 | Ferit | Visualizar el PDF |
| MB 506 F 900 | 145 | 850 | Ferit | Visualizar el PDF |
| MB 506 F 1000 | 180 | 950 | Ferit | Visualizar el PDF |
Versión de neodimio
| Producto | Capacidad máxima (m3/h) | Anchura de trabajo (mm) | Tipo de imán | Hoja de datos (EN) |
|---|---|---|---|---|
| MB 506 N 200 | 30 | 150 | Neodym | Visualizar el PDF |
| MB 506 N 300 | 45 | 250 | Neodym | Visualizar el PDF |
| MB 506 N 400 | 55 | 350 | Neodym | Visualizar el PDF |
| MB 506 N 500 | 70 | 450 | Neodym | Visualizar el PDF |
| MB 506 N 600 | 85 | 550 | Neodym | Visualizar el PDF |
| MB 506 N 700 | 105 | 650 | Neodym | Visualizar el PDF |
| MB 506 N 800 | 125 | 750 | Neodym | Visualizar el PDF |
| MB 506 N 900 | 145 | 850 | Neodym | Visualizar el PDF |
| MB 506 N 1000 | 180 | 950 | Neodym | Visualizar el PDF |
MB 609
- Tambor magnético MB con diámetro de 609 mm
- Tambor con imanes de ferrita (polo axial) MB F: inducción magnética en el núcleo: 2 800 G, inducción magnética en la superficie del tambor: 1 500 G
- Tambor con imanes de neodimio (polo axial) MB N: inducción magnética en el núcleo: 6 000 G, inducción magnética en la superficie del tambor: 3 300 G
- Garantía: 5 años
Versión de ferrita
| Producto | Capacidad máxima (m3/h) | Anchura de trabajo (mm) | Tipo de imán | Hoja de datos (EN) |
|---|---|---|---|---|
| MB 609 F 300 | 55 | 250 | Ferit | Visualizar el PDF |
| MB 609 F 400 | 70 | 350 | Ferit | Visualizar el PDF |
| MB 609 F 500 | 85 | 450 | Ferit | Visualizar el PDF |
| MB 609 F 600 | 100 | 550 | Ferit | Visualizar el PDF |
| MB 609 F 700 | 150 | 650 | Ferit | Visualizar el PDF |
| MB 609 F 800 | 190 | 750 | Ferit | Visualizar el PDF |
| MB 609 F 900 | 205 | 850 | Ferit | Visualizar el PDF |
| MB 609 F 1000 | 220 | 950 | Ferit | Visualizar el PDF |
Versión de neodimio
| Producto | Capacidad máxima (m3/h) La capacidad máxima depende del tipo y las propiedades del material a limpiar | Anchura de trabajo (mm) | Tipo de imán | Hoja de datos (EN) |
|---|---|---|---|---|
| MB 609 N 300 | 55 | 250 | Neodym | Visualizar el PDF |
| MB 609 N 400 | 70 | 350 | Neodym | Visualizar el PDF |
| MB 609 N 500 | 85 | 450 | Neodym | Visualizar el PDF |
| MB 609 N 600 | 100 | 550 | Neodym | Visualizar el PDF |
| MB 609 N 700 | 150 | 650 | Neodym | Visualizar el PDF |
| MB 609 N 800 | 190 | 750 | Neodym | Visualizar el PDF |
| MB 609 N 900 | 205 | 850 | Neodym | Visualizar el PDF |
| MB 609 N 1000 | 220 | 950 | Neodym | Visualizar el PDF |

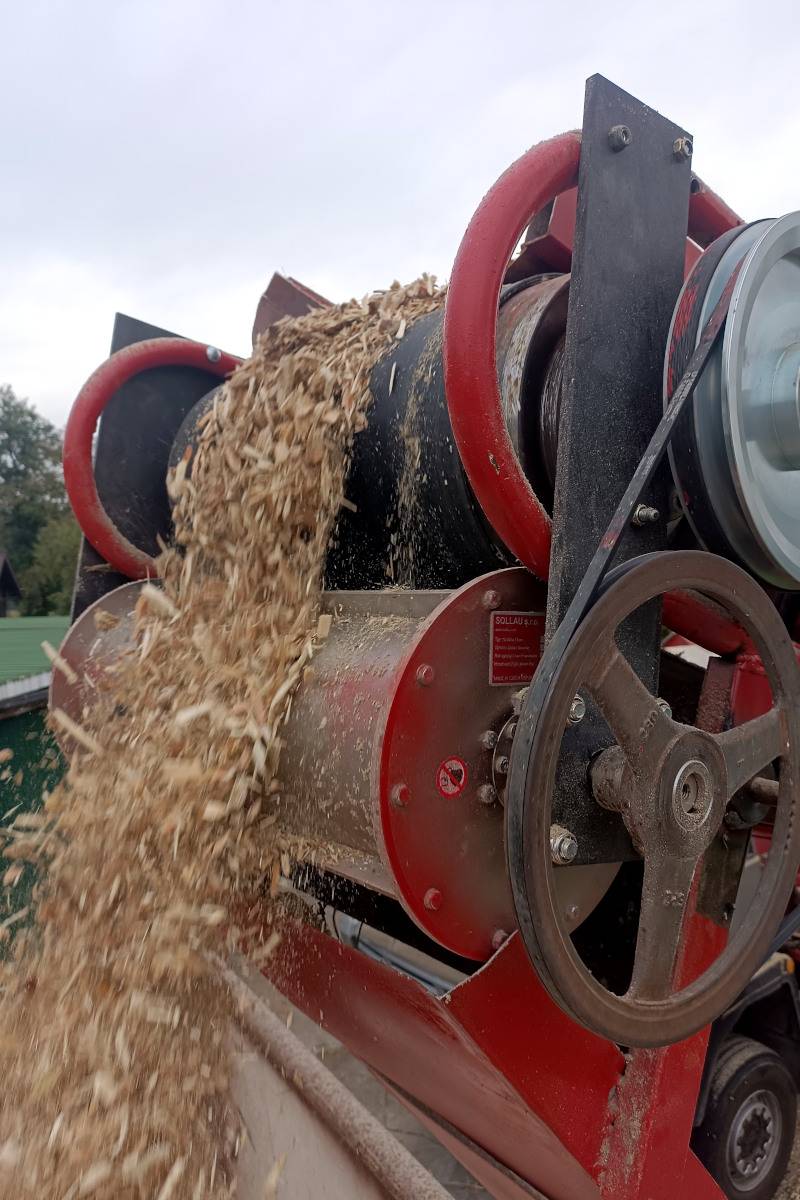

- Cómo un tambor magnético con imán de ferrita eliminó de forma fiable los clavos de la astilla de madera (caso práctico)
- Separación de partículas ferrosas de papel de desecho triturado (estudio de caso)

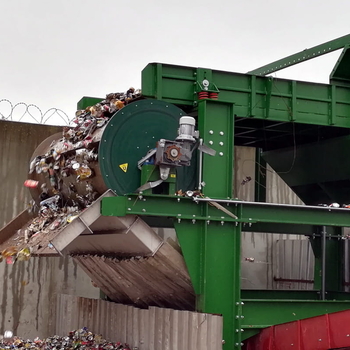

- Separación de latas de aluminio (estudio del caso)
- Solución para la separación de fragmentos altamente abrasivos en una fundición de aluminio (estudio del caso)

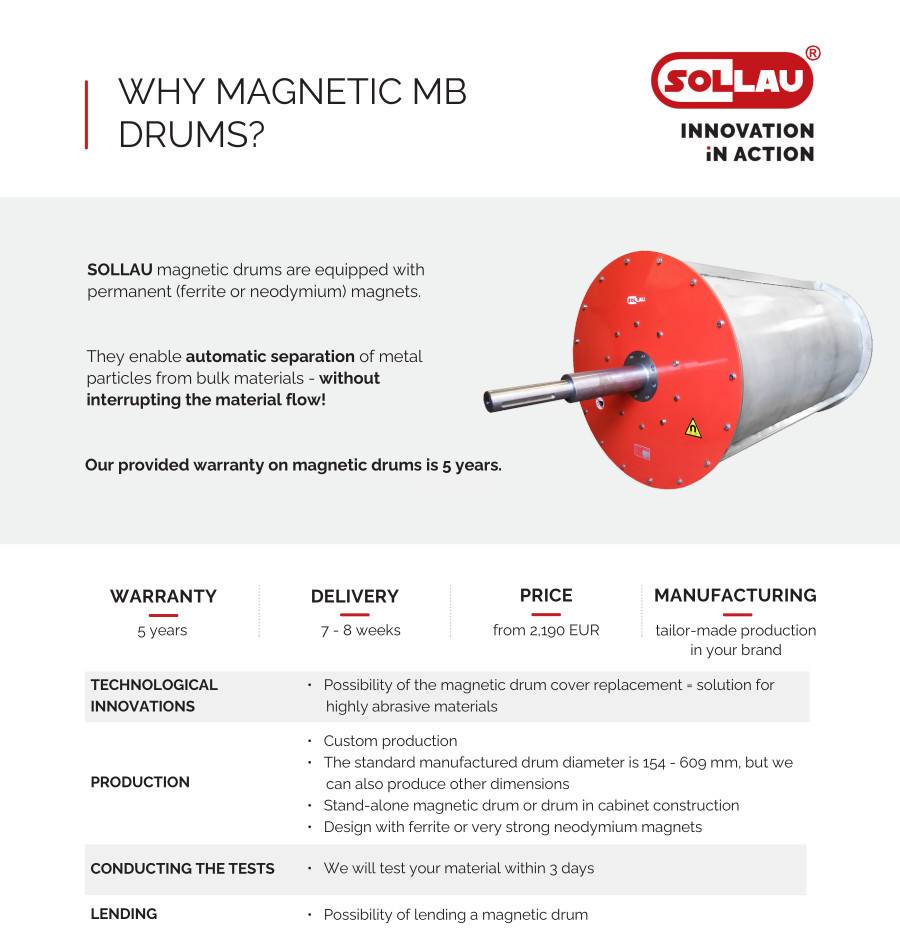

Por qué un tambor magnético de SOLLAU?
Descargar PDF
(Tamaño 640 kB)
The magnetic drum MB is installed as a standalone unit – beneath a belt conveyor or hopper, or inside a housing – and the installation does not require any modification to the existing belt conveyor. The magnetic pulley MV, on the other hand, is integrated directly into the belt conveyor, where it replaces the head pulley. The choice depends on whether you want to integrate separation into an existing conveyor or handle it as an independent unit.
The ferrite drum MB F is suitable for capturing larger ferromagnetic contaminants and is more cost-effective – the magnetic flux density on the shell ranges from 1,100 G (diameter 154 mm) to 1,500 G (diameter 304–609 mm). The neodymium drum MB N achieves 3,300–3,800 G on the shell and captures even very fine ferromagnetic particles from powdered or less permeable materials. We recommend consulting our technician when choosing between the two variants – they will assess the type of material, its granulometry and the required separation efficiency.

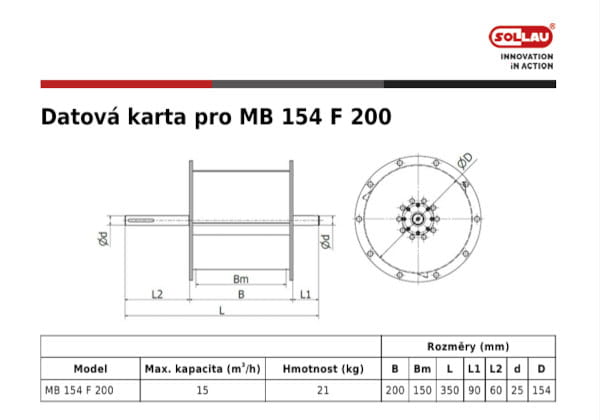

We offer six diameters – 154, 204, 304, 406, 506 and 609 mm – in working widths from 150 to 950 mm. Capacity ranges from 15 m³/h for the smallest variant (MB 154 F 200) up to 220 m³/h for the largest (MB 609 F 1000). For correct dimensioning, we take into account the type and grain size of the material, required throughput and the type of contaminants to be captured.

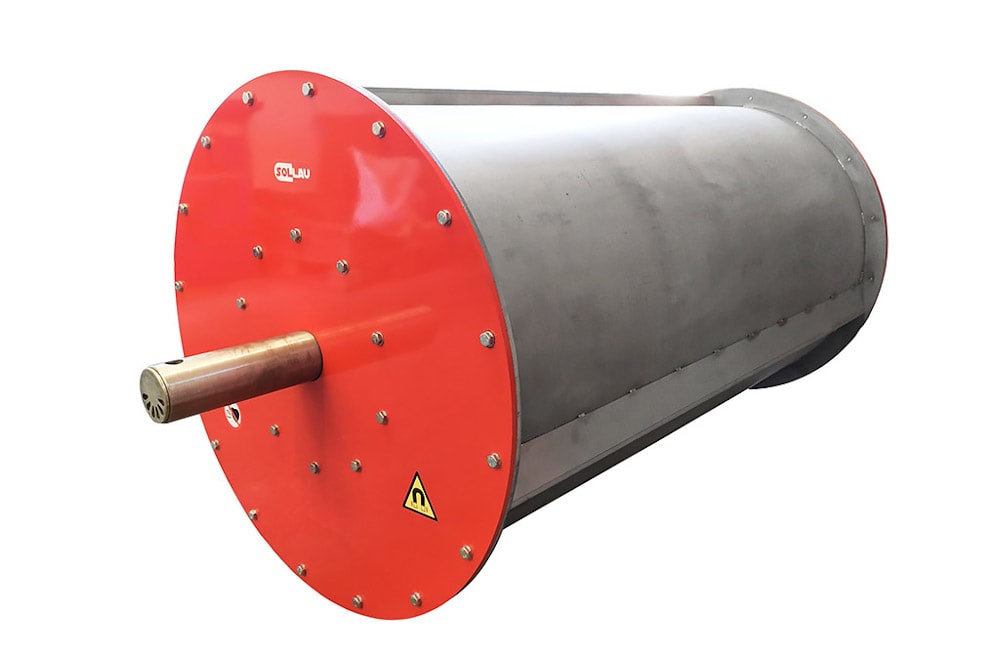

The magnetic drum MB is self-cleaning: the shell rotates around a stationary magnetic core and stainless steel carriers sweep the captured ferromagnetic contaminants past the drum axis, where the magnetic field ceases to act and the contaminants fall away by gravity into the collection chute. Separation thus takes place continuously without interrupting the production process and without the need for manual cleaning.
For applications involving abrasive material, we modify the drum design so that the shell can be replaced by the operator through an access opening in the housing – without dismantling the entire drum. On special request, we manufacture the shell from wear-resistant manganese steel, which extends service life in demanding conditions severalfold. The need for a replaceable shell must be specified in advance so that we can adapt the equipment design accordingly.
We conduct free tests of your material on our magnetic separators and guarantee results within three days. Based on the tests, we recommend the appropriate drum diameter, magnet type and working width. Every separator is supplied with a test report containing measured values of magnetic flux density – measured directly on the drum shell, i.e. at the point of contact with the separated material.
We provide a 5-year warranty on magnetic drums MB. We provide service support throughout the entire service life of the equipment – from assessment and design, through custom manufacturing and installation, to commissioning, operator training and authorised service. Our cooperation does not end with the order.
The magnetic drum MB is designed for continuous separation of ferromagnetic contaminants from bulk materials – it is used in recycling and waste processing, the food industry, the wood processing industry, cement plants and lime works. It protects downstream processing equipment (crushers, presses, mills, screw conveyors) from damage by metal objects such as broken machine parts, bolts, nuts or wire.
¿En qué sectores industriales se podrá utilizar el separador de tambor?
Los tambores magnéticos se utilizan sobre todo en el área de reciclaje y tratamiento de residuos, en las industrias de la madera, de plásticos, en la extracción y tratamiento de minerales, en la producción cerámica industrial y de vidrio, etc.
Industria de reciclaje, tratamiento de residuos, puntos limpios
Industria de la maquinaria y de la fundicion, transporte magnético
Industria papelera
Industria de tabaco
Industria cerámica y vidriera
Industria de la mina y de la piedra
Industria cementera y de la cal
Industria química y de la pintura
Industria automovilística
Industria de plástico y goma
Centrales térmicas
Industria de la madera
