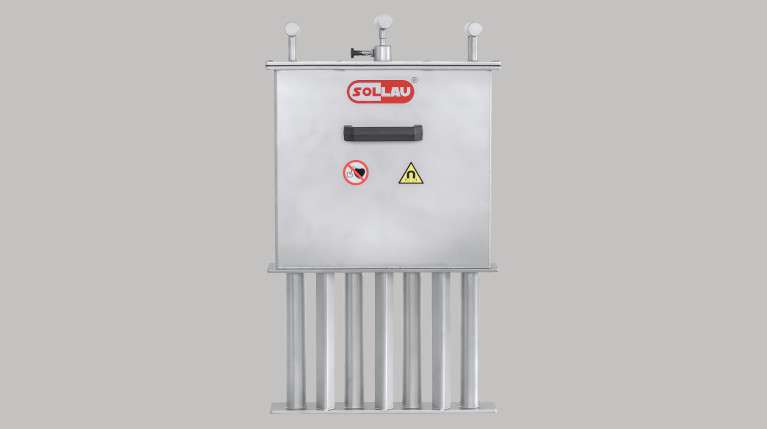

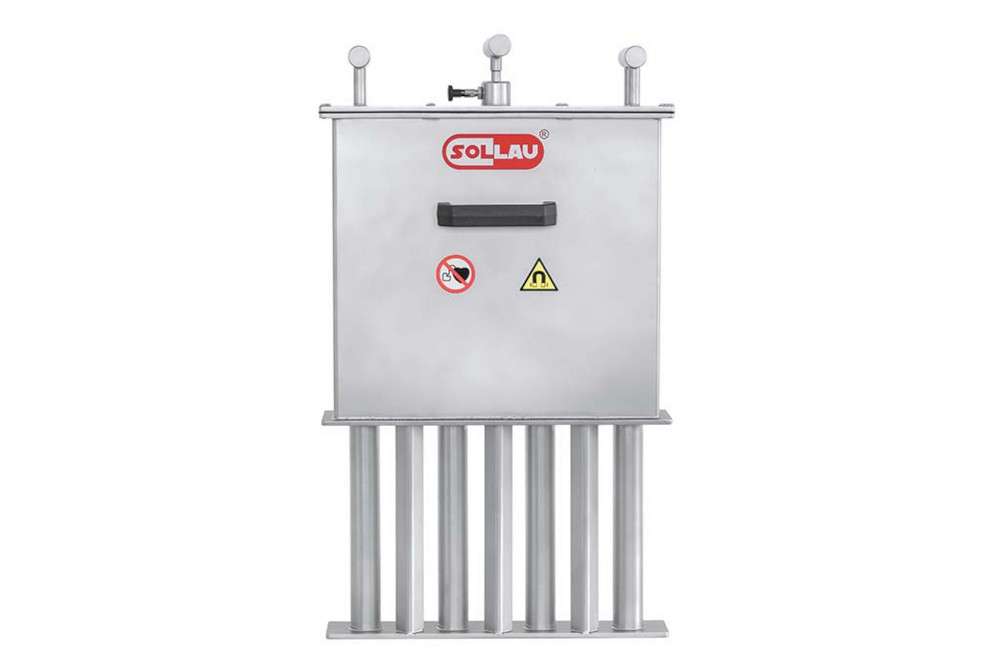

Parrilla magnética en caja para líquidos MRZ
La rejilla magnética para líquidos sirve para separar partículas ferromagnéticas de materiales líquidos (sobre todo de las emulsiones utilizadas en el fresado, torneado, rectificado, pulido, taladrado, etc.).
Estructura del separador con barras magnéticas

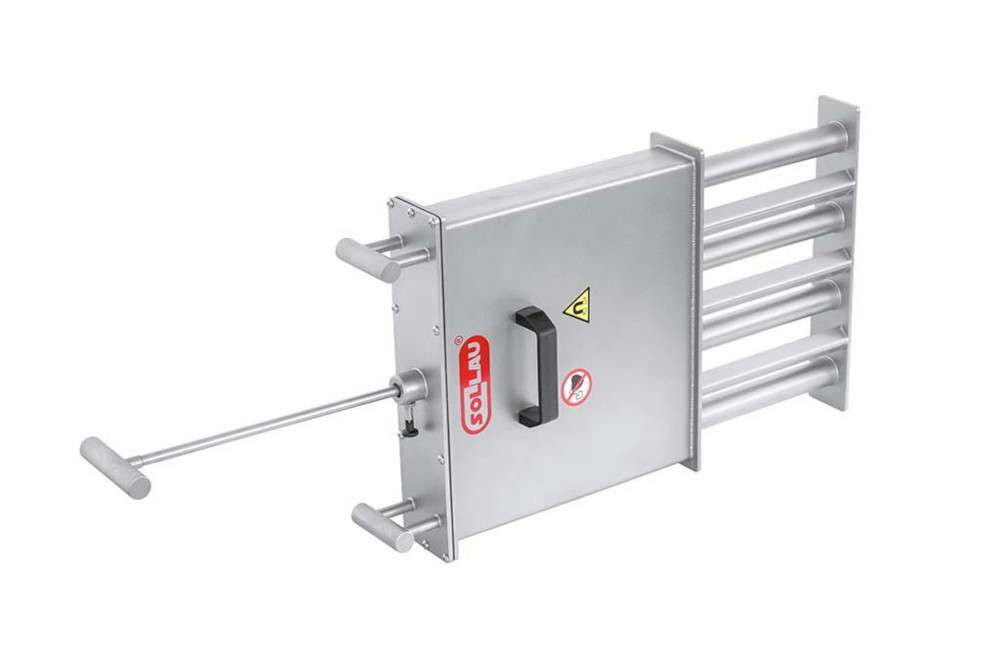

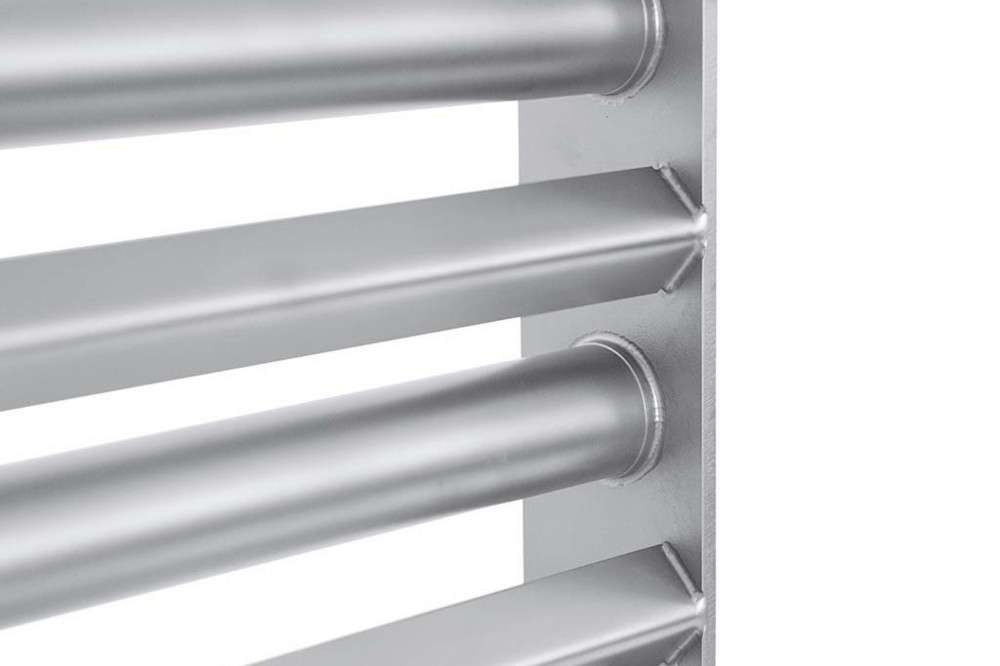

La parte interior del separador comprende un sistema de tubos magnéticos con fuertes imanes de neodimio que son capaces de capturar también partículas parcialmente magnéticas. Dado que los tubos con los imanes están expuestos a una acción constante de líquidos y sustancias químicas agresivas, hemos puesto el énfasis (al diseñar este producto) en la elaboración excelente de la caja del separador (de acero inoxidable) y en la protección perfecta de los núcleos magnéticos de los imanes permanentes NdFeB (colocados en los tubos de proteccion). Para garantizar la máxima eficiencia posible podemos dotar la parte de entrada del separador de deflectores que orienten el flujo de material hacia los tubos magnéticos.
¿Cómo se limpia la parrilla magnética?

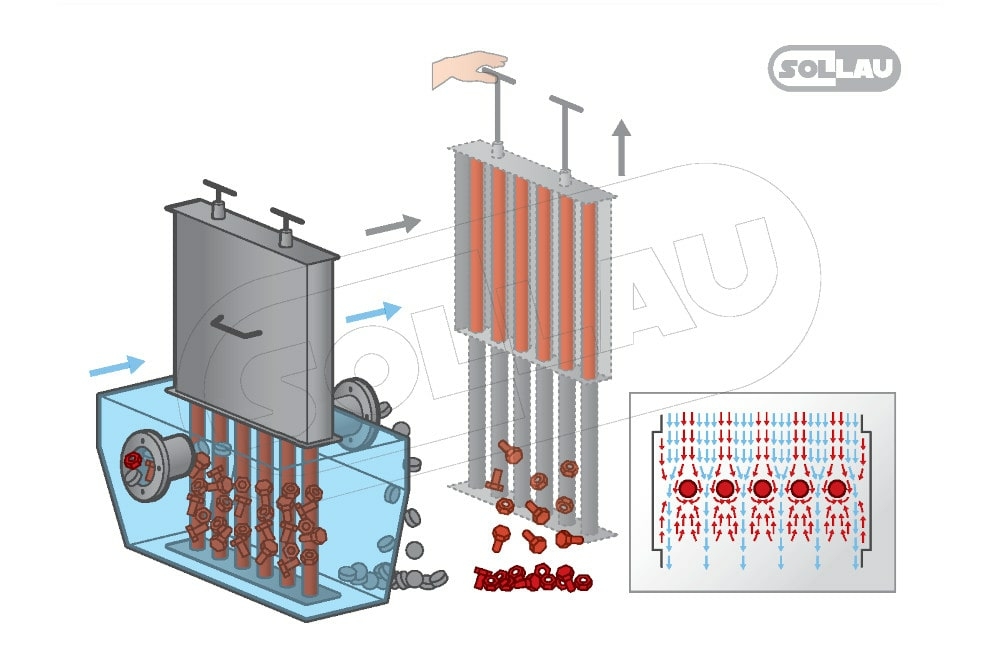

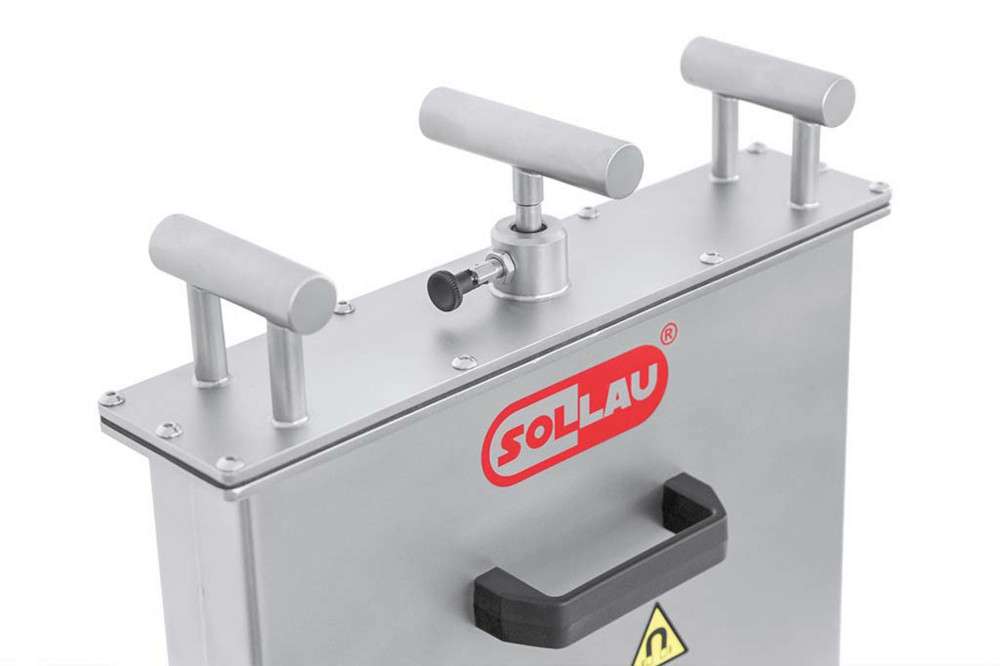

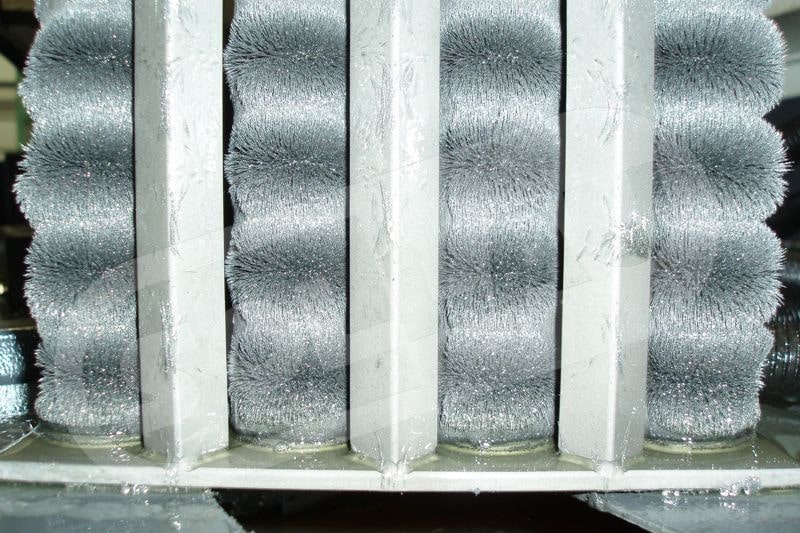

El separador se limpia desplazando los núcleos magnéticos de neodimio (a mano por medio de una palanca de mando o de modo neumático) a la parte superior de la caja del separador. Las partículas férricas capturadas en la rejilla del separador se desprenden y caen de manera espontánea. Los núcleos de neodimio no necesitan ningún mantenimiento debido al diseño herméticamente cerrado de la caja del separador.
Aplicando nuestro filtro magnético, usted aumentará la calidad de sus productos finales, podrá utilizar repetidas veces sus emulsiones de refrigeración y sobre todo protegerá sus costosos equipos de fabricación. Podemos adaptar las dimensiones del separador a los recipientes de refrigeración y a pedidos individuales de nuestros clientes.
SOLLAU: ¡Nuestros productos están soldados por verdaderos profesionales!
Certificaciones de la empresa Sollau para soldaduras:
Autorización para realizar soldaduras en equipos a presión según PED 2014/68/UE
Certifcación para soldadura según EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 a 5, EN 13445 - 1 a 5
MRZ
- Alta fuerza de desprendimiento hasta 176 N
- Bajo pedido disponible también con el sistema de limpieza pneumática
- Diseño de acero inoxidable de alta resistencia
- Ideal para sistemas de flujo abierto
Parrilla magnética en caja para líquidos para mezclas líquidas sirve para capturar partículas ferromagnéticas en materiales líquidos (sobre todo en las mezclas y emulsiones de refrigeración usadas en el fresado, torneado, rectificado, pulido, taladrado, etc.).
| Producto | Anchura (mm) | Altura (mm) | Hoja de datos (EN) |
|---|---|---|---|
| MRZ 100 / 2 N | 100 | 100 | Visualizar el PDF |
| MRZ 150 / 3 N | 150 | 100 | Visualizar el PDF |
| MRZ 200 / 4 N | 200 | 200 | Visualizar el PDF |
| MRZ 250 / 4 N | 250 | 200 | Visualizar el PDF |
| MRZ 300 / 4 N | 200 | 300 | Visualizar el PDF |
| MRZ 350 / 5 N | 350 | 300 | Visualizar el PDF |
| MRZ 400 / 5 N | 400 | 400 | Visualizar el PDF |
| MRZ 450 / 5 N | 450 | 400 | Visualizar el PDF |
Producimos separadores magnéticos en estos tres grados de inducción magnética
El MRZ está diseñado para sistemas de flujo abierto con bajas cantidades de impurezas ferromagnéticas — típicamente depósitos de emulsiones de refrigeración en máquinas de mecanizado. El separador en línea MSP-MC es adecuado para instalaciones en circuitos cerrados de tuberías, mientras que el MSP-AC automático lo recomendamos donde el material está muy contaminado y la limpieza manual sería demasiado frecuente. Le ayudamos a elegir en función de los parámetros específicos de su aplicación.
La parrilla magnética MRZ captura partículas ferromagnéticas desde 1 micrómetro. Ofrecemos tres niveles de inducción magnética: estándar (17.000 G en el núcleo), con la mayor fuerza de desprendimiento de hasta 176 N (16.100 G en el núcleo) y con la mayor inducción magnética de 18.700 G en el núcleo — este último está diseñado para las aplicaciones más exigentes con impurezas muy finas.
La gama estándar de modelos abarca anchuras de 100 a 450 mm (alturas de 100 a 400 mm), concretamente los modelos MRZ 100/2N a MRZ 450/5N. Adaptamos las dimensiones del separador a su depósito de refrigeración o a sus requisitos espaciales específicos — la fabricación a medida es una parte estándar de nuestra oferta.

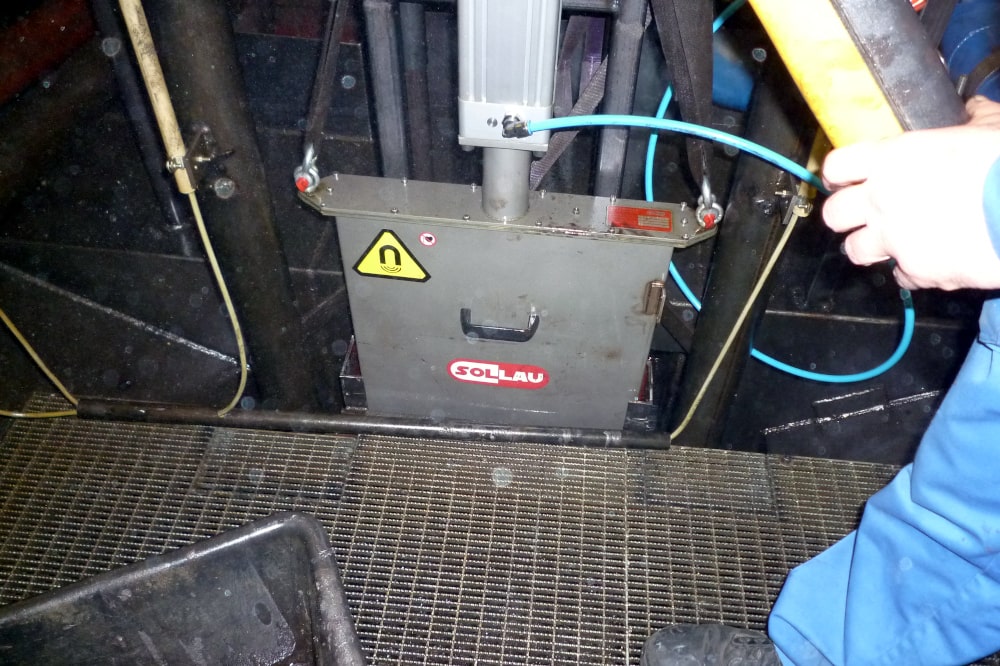

La limpieza se realiza desplazando los núcleos magnéticos de neodimio hacia la parte superior cubierta del separador — ya sea manualmente mediante una palanca de mando o neumáticamente — tras lo cual las impurezas metálicas capturadas caen solas. Los núcleos magnéticos no requieren mantenimiento gracias al diseño de caja. También están disponibles deflectores opcionales que dirigen el flujo de material hacia los tubos magnéticos y aumentan la eficiencia de separación.

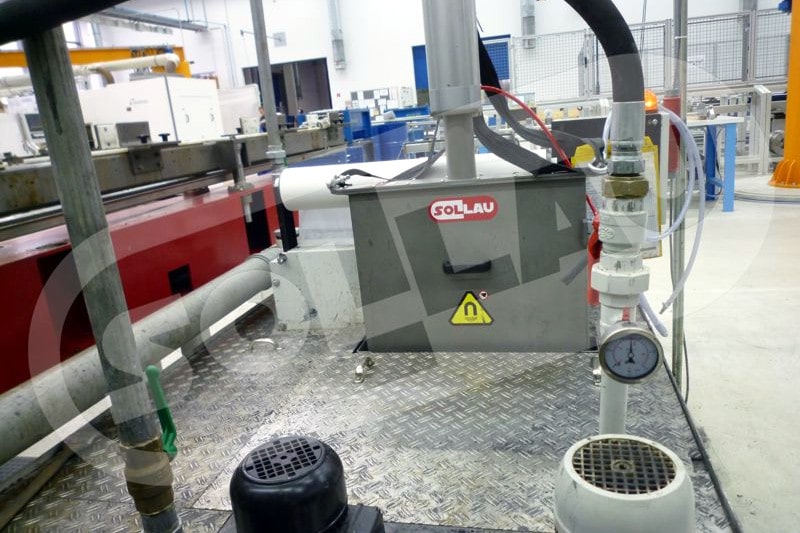

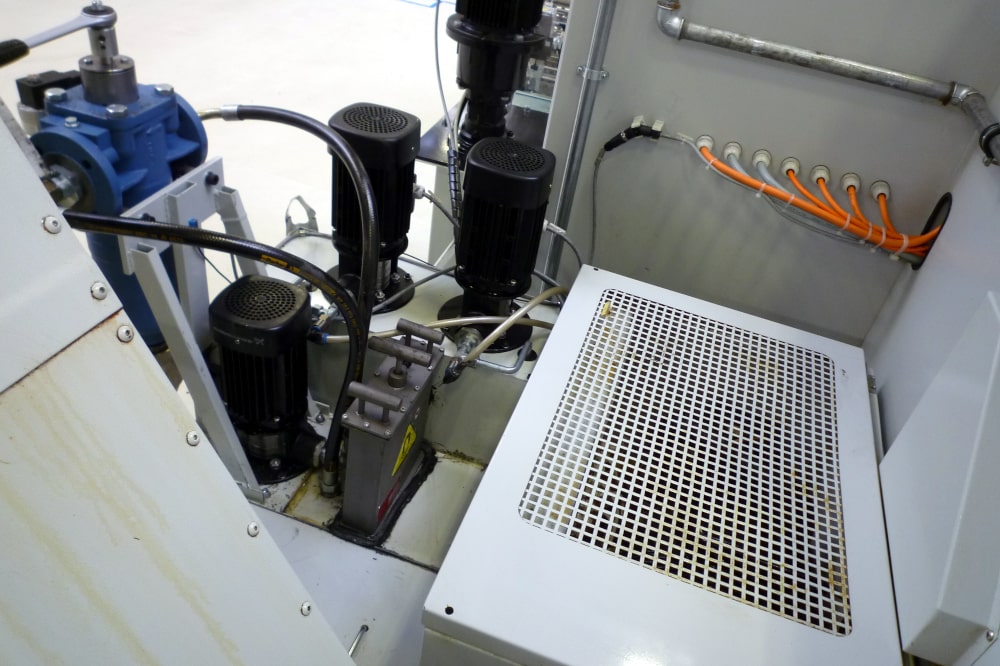

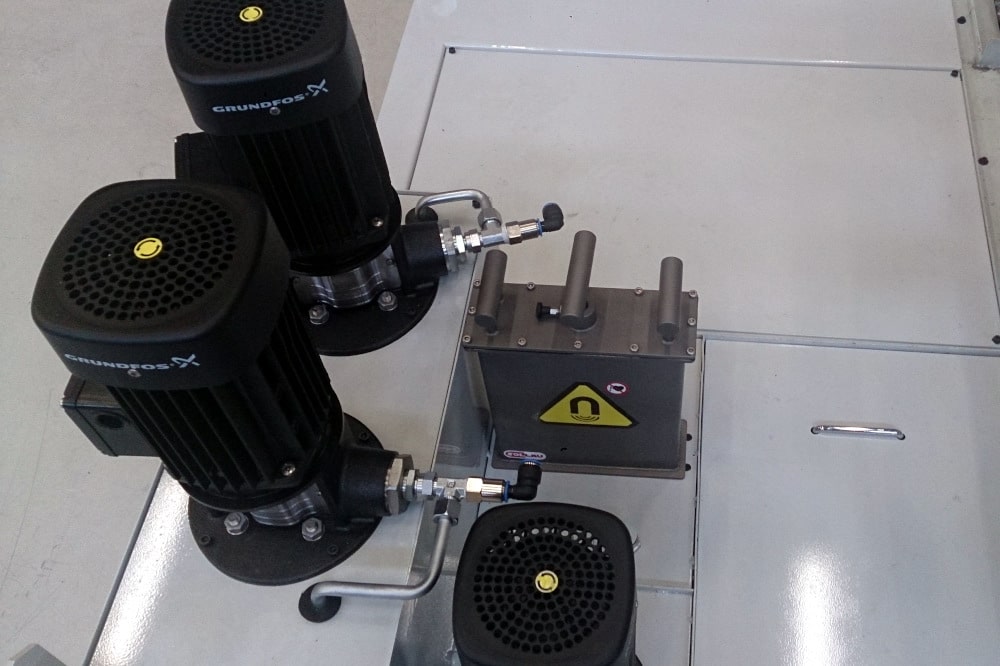

El MRZ se utiliza principalmente en ingeniería mecánica para la limpieza de emulsiones de refrigeración y aceites empleados en fresado, torneado, rectificado, pulido y taladrado. También se emplea en la industria del automóvil, química, cerámica y del vidrio y en la industria papelera — en todos los lugares donde es necesario proteger costosos equipos de producción de daños causados por impurezas metálicas y prolongar al mismo tiempo la vida útil del fluido refrigerante.
Realizamos pruebas gratuitas de su material en nuestros separadores magnéticos y garantizamos resultados en tres días. Visitamos sus instalaciones, analizamos su proceso y proponemos una solución concreta — tras la instalación garantizamos la puesta en marcha, la formación del personal y posteriormente el servicio autorizado durante toda la vida útil del separador.
Los separadores MRZ se fabrican íntegramente en acero inoxidable con autorización para la soldadura de equipos a presión según la PED 2014/68/UE y con certificación según EN-ISO 3834-2, EN 1090-2 y las normas EN 13480 y EN 13445. Para los clientes en la industria mecánica y química, donde los separadores están expuestos a líquidos agresivos, esta certificación garantiza la calidad verificada de las soldaduras y la durabilidad a largo plazo de los equipos.
¿En qué sectores industriales se podrá utilizar la rejilla magnética para líquidos?
El separador de rejilla magnética en la construcción del gabinete se utiliza principalmente en ingeniería mecánica.
