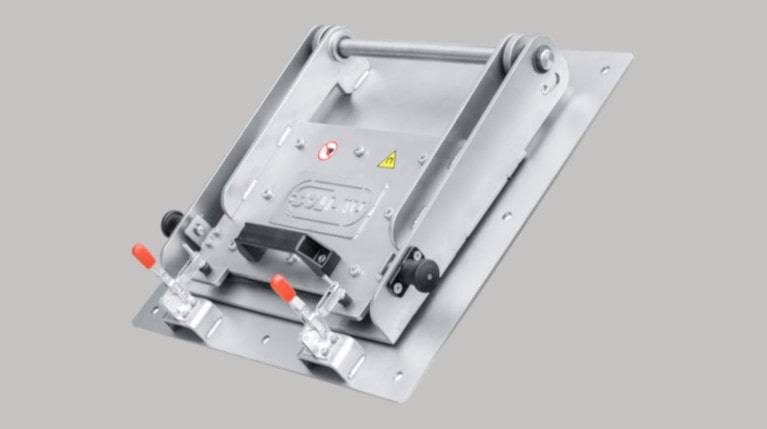

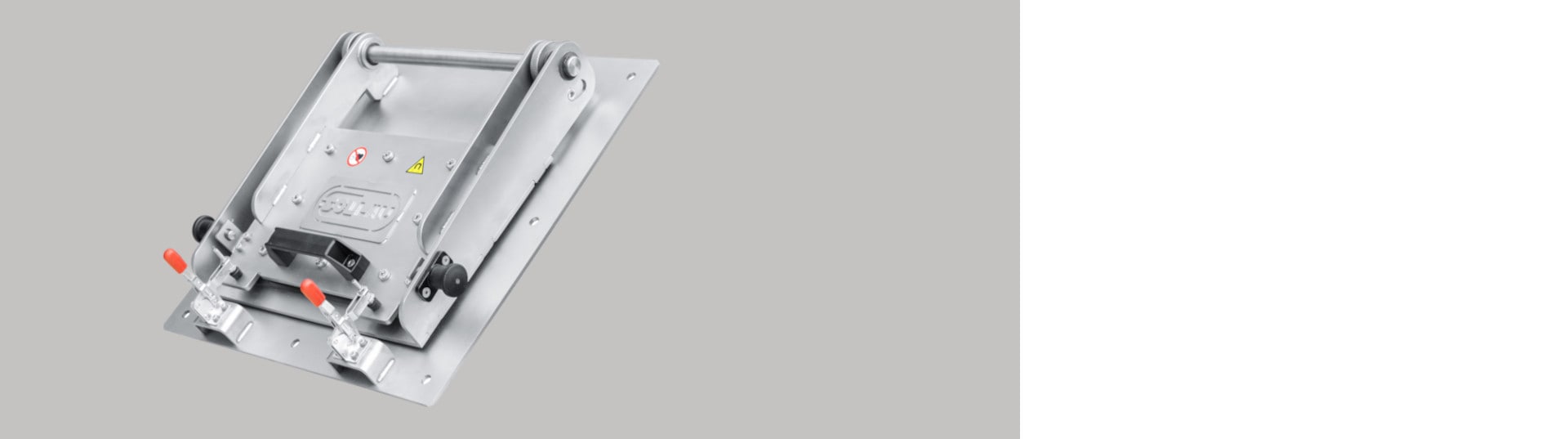

Puerta magnética MS-MC-K/S

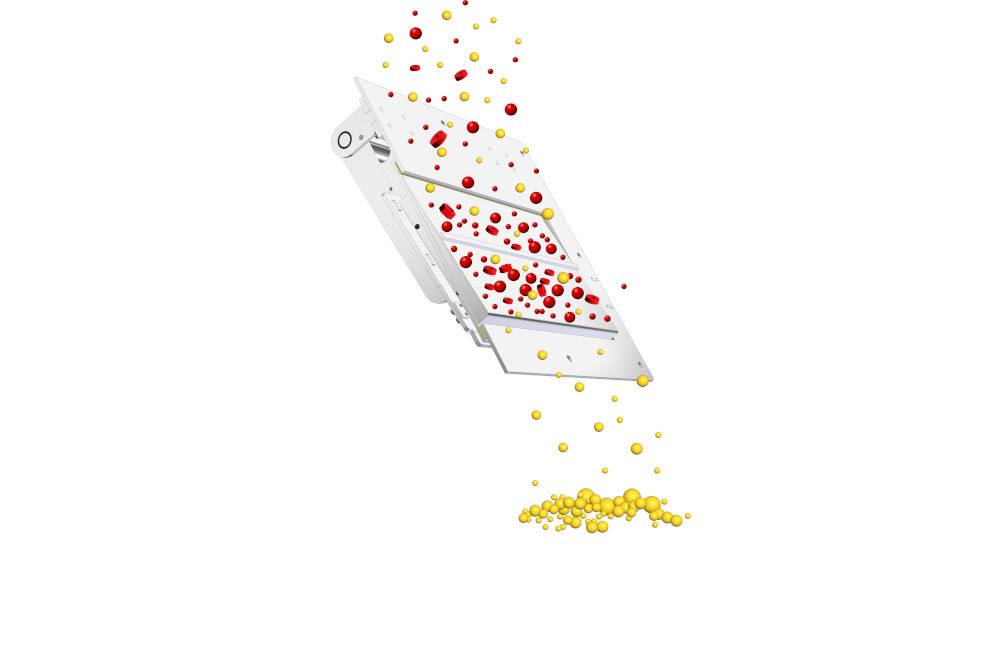

La placa magnética MS-MC-K/S es un separador magnético simple y al mismo tiempo altamente eficiente con una gama muy amplia de aplicaciones. En la mayoría de los casos, la puerta magnética se instala en una tubería inclinada como parte integral de la misma y, por lo tanto, se puede usar para cualquier material en polvo. Encuentra su lugar de aplicación especialmente donde no es posible (por ejemplo, debido a la altura de la instalación o la tecnología relacionada) utilizar un separador magnético de otro tipo. Simplemente haga un agujero en la tubería existente e inserte la puerta magnética.
Gracias a su ventajoso precio, este conducto magnético es un tipo de separador magnético muy popular. Lo equipamos con imanes de neodimio muy fuertes y gracias a eso logramos una separación magnética de alta eficiencia.
La placa magnética es también adecuada para materiales abrasivos o de flujo difícil, , ya que no se inserta ningún obstáculo (p. ej., una rejilla magnética) en el flujo de material, lo que podría hacer que el material se atasque, o el obstáculo se dañe con el material abrasivo.
Estructura del imán de placa
La puerta magnética se compone de dos partes:
- núcleo magnético
- placa de protección
Fabricamos los conductos magnéticos en dos líneas de modelos, que difieren solo en el método de limpieza.
SOLLAU: ¡Nuestros productos están soldados por verdaderos profesionales!
Certificaciones de la empresa Sollau para soldaduras:
Autorización para realizar soldaduras en equipos a presión según PED 2014/68/UE
Certifcación para soldadura según EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 a 5, EN 13445 - 1 a 5

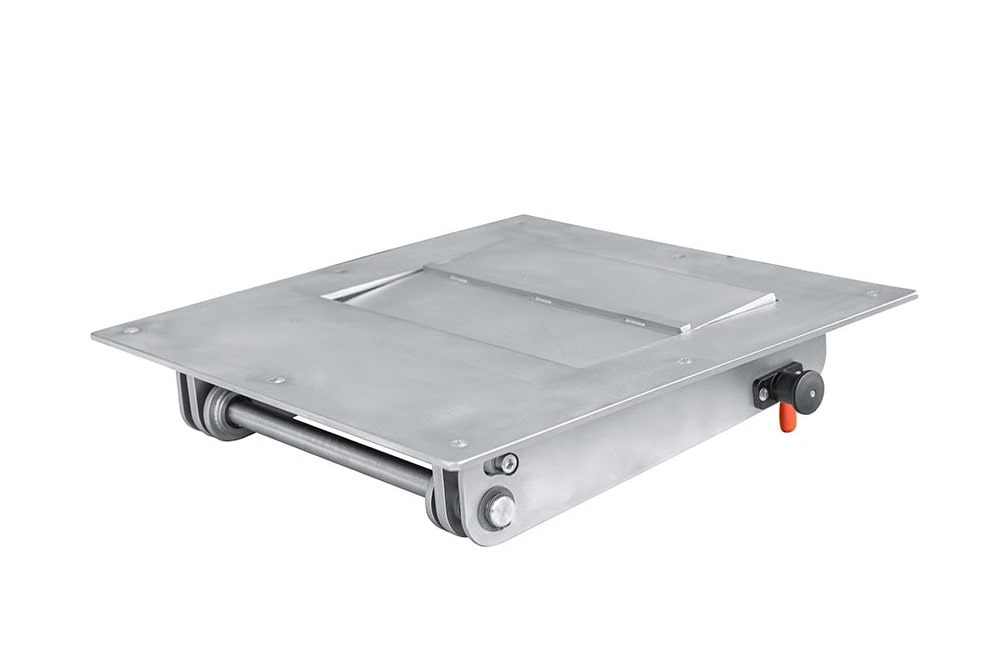

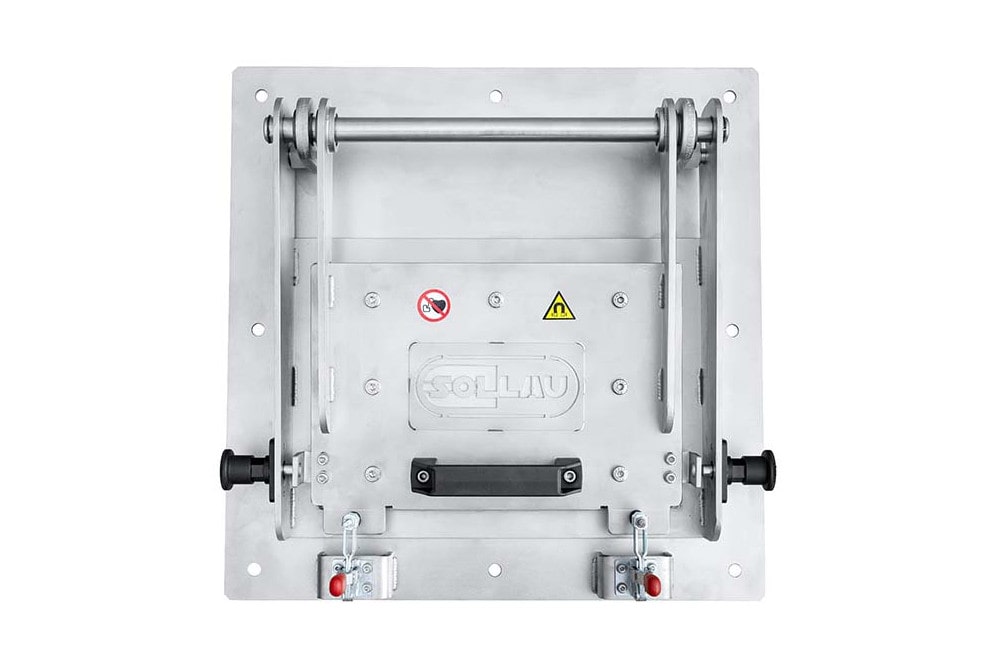

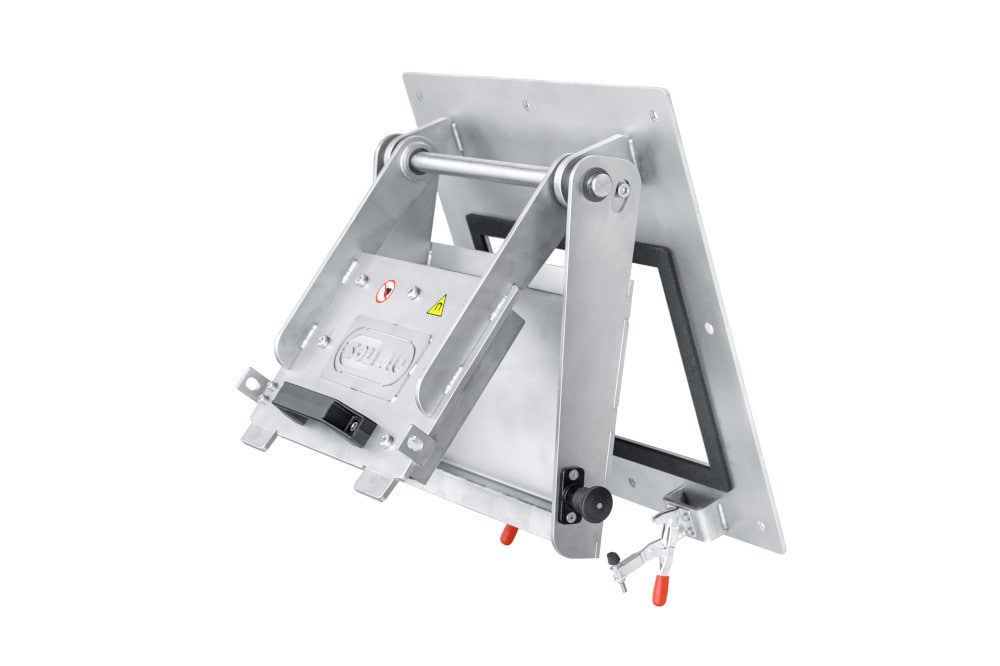

MS-MC-K
- Limpieza – con basculación
- Estándar 4.500 G (opcionalmente hasta de 7.000 G) en el punto de contacto con el medio separado
- Diseño duradero de acero inoxidable

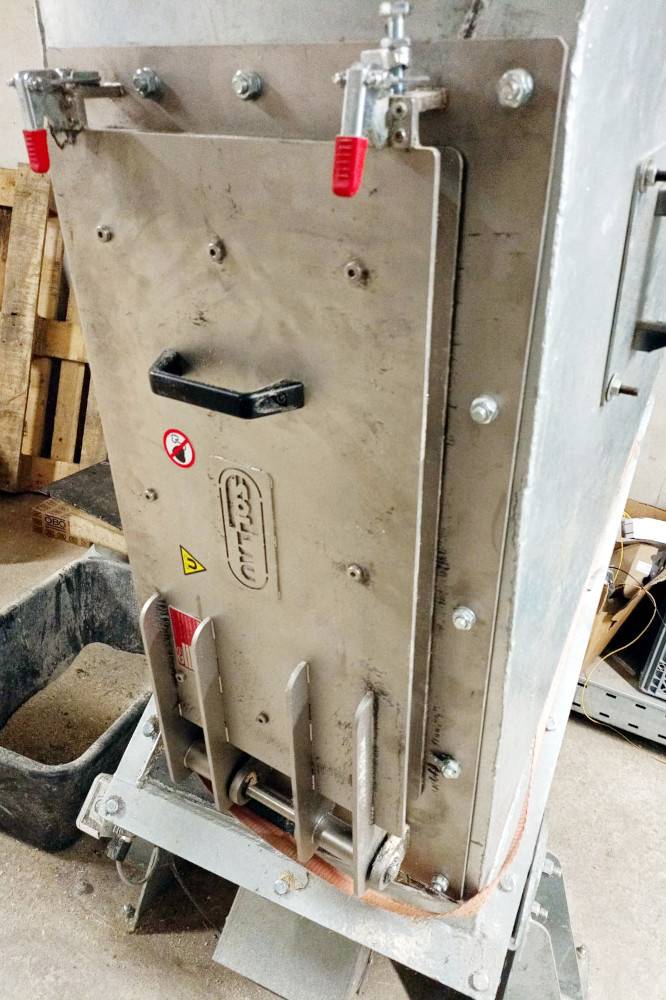

Recomendamos utilizar la puerta basculante magnética donde haya suficiente espacio para el personal y para bascular la puerta. En lugares donde no hay suficiente espacio, recomendamos usar una puerta con un método de limpieza corredera.

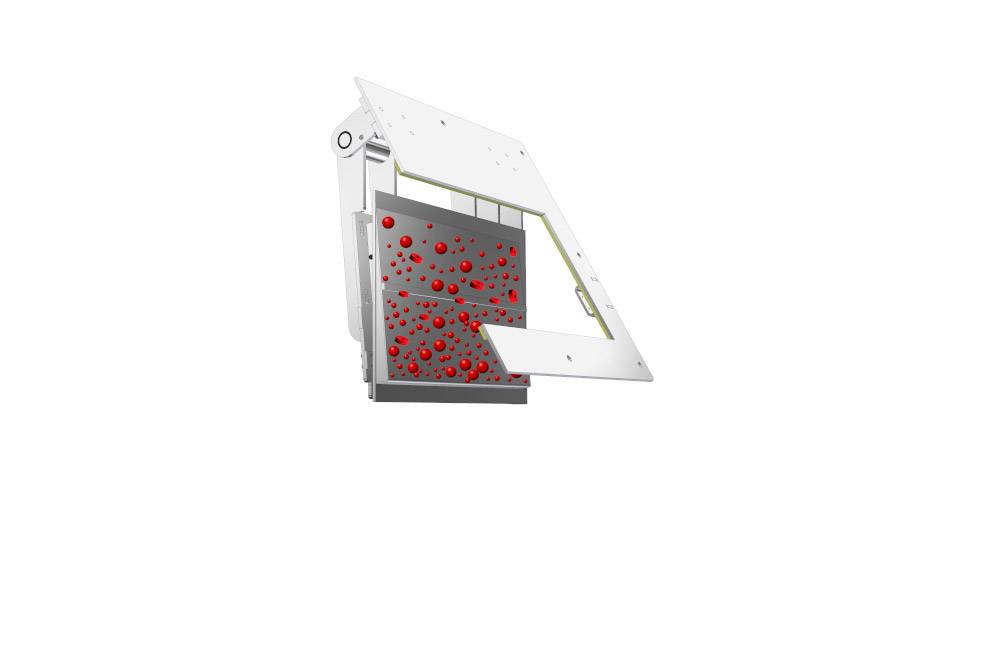

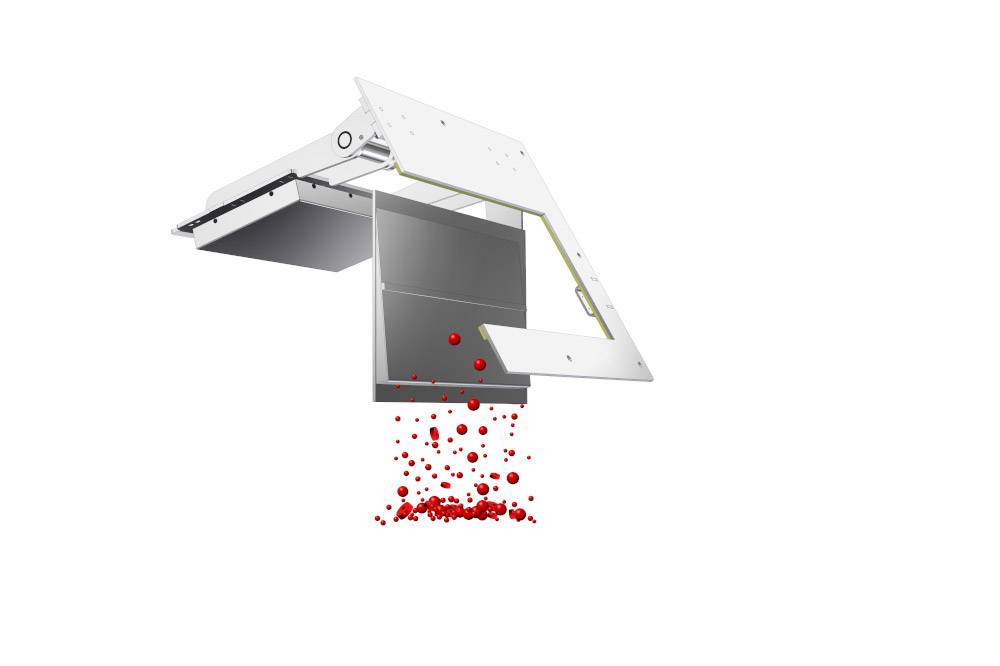

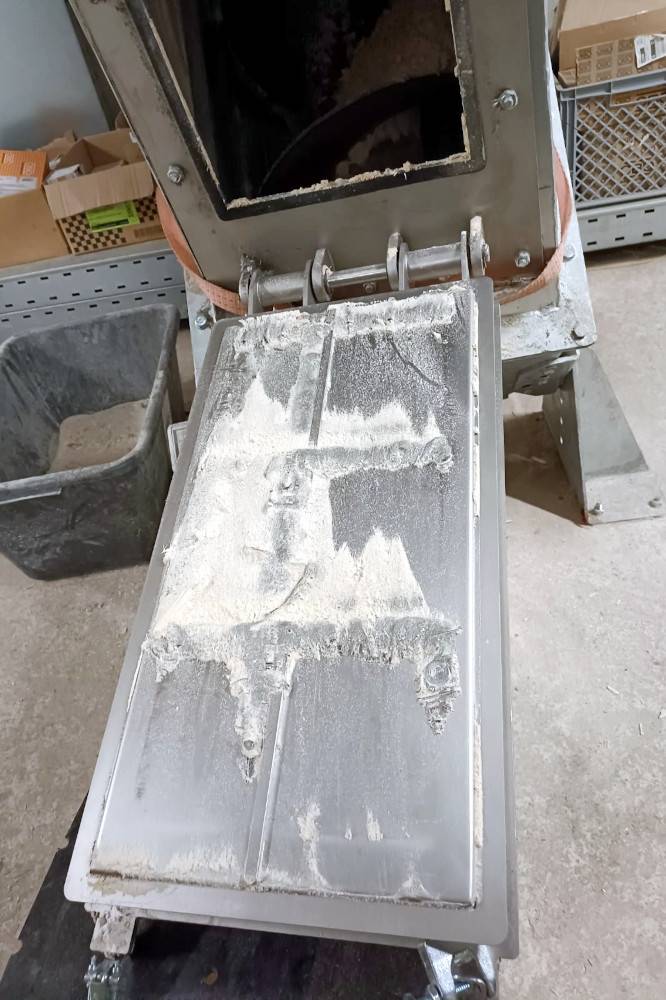

Limpieza de la puerta magnética basculante
Cuando el flujo de material se detiene, después de liberar la cerradura, puede bascular la puerta magnética. En el segundo paso, bascule el núcleo magnético y los metales atrapados en la chapa metálica de cubierta se caen. La puerta magnética con este tipo de limpieza es adecuada donde hay suficiente espacio para el personal.
| Producto | Masa (kg) | Dimensión de entrada/salida (mm) | Hoja de datos (EN) |
|---|---|---|---|
| MS-MC-K 200x200 N | 21 | 200 x 200 | Visualizar el PDF |
| MS-MC-K 300x200 N | 26 | 300 x 200 | Visualizar el PDF |
| MS-MC-K 400x250 N | 43 | 400 x 250 | Visualizar el PDF |
| MS-MC-K 500x250 N | 52 | 500 x 250 | Visualizar el PDF |
| MS-MC-K 600x300 N | 69 | 600 x 300 | Visualizar el PDF |

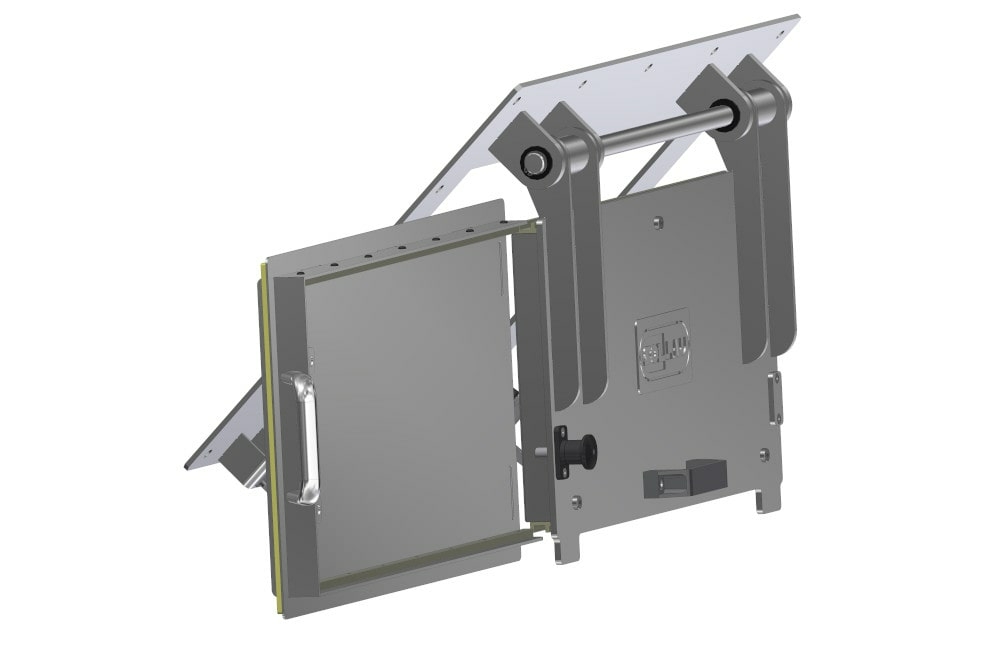

MS-MC-S
- Limpieza – puerta corredera hacia un lado
- Para lugares de difícil acceso
- Estándar 4.500 G (opcionalmente hasta de 7.000 G) en el punto de contacto con el medio separado
- Diseño duradero de acero inoxidable

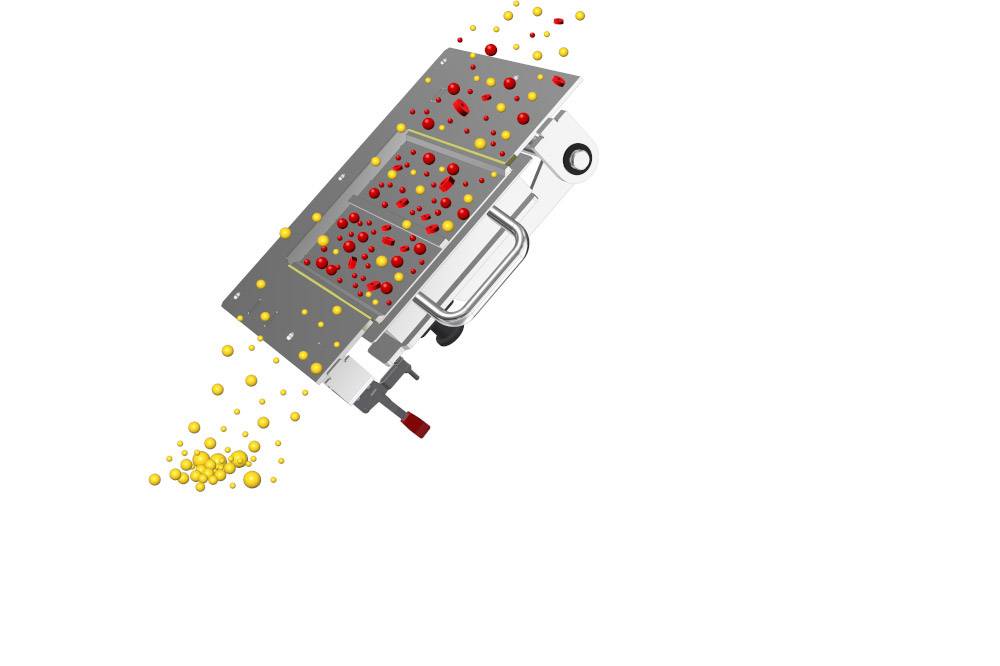

La puerta corredera magnética es una excelente solución cuando no hay suficiente espacio para limpiar la puerta basculándola (por ejemplo, la tubería está instalada cerca de la pared, otra tubería, etc.). En este caso, recomendamos utilizar una puerta corredera magnética, en la que el núcleo magnético se extrae hacia un lado.

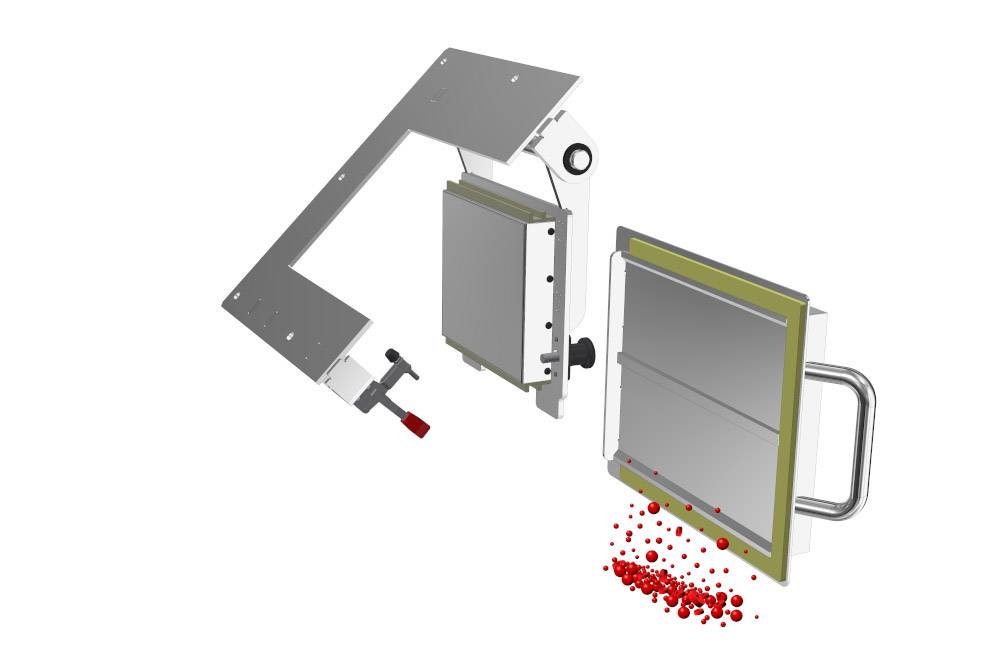

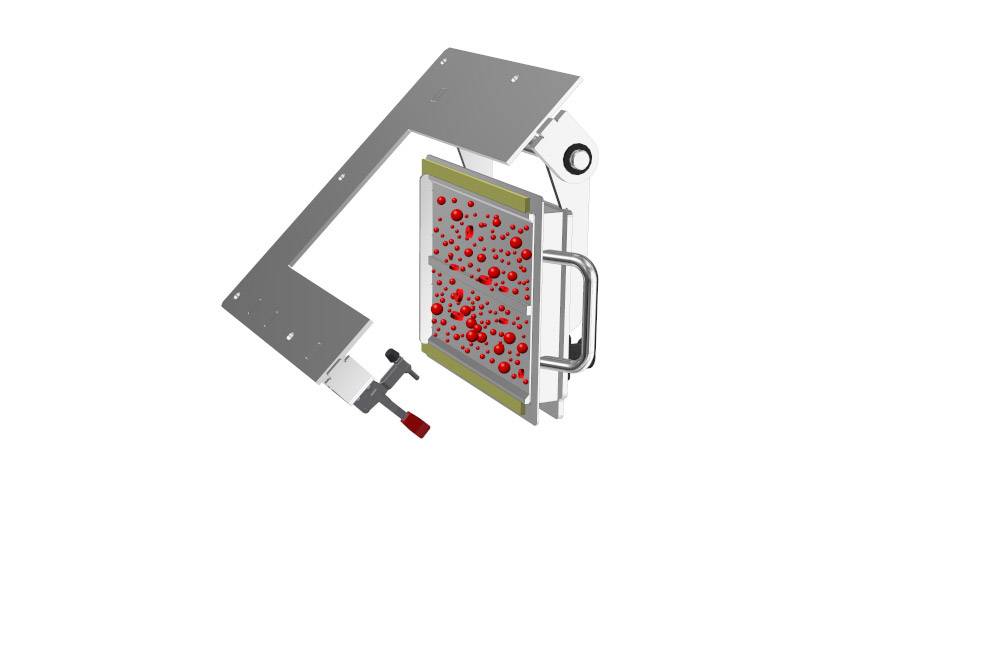

Limpieza de la puerta corredera magnética
Cuando el flujo de material se detiene, después de liberar la cerradura, puede bascular la puerta magnética. En el segundo paso, extraiga el núcleo magnético hacia un lado y los metales atrapados en la chapa metálica de cubierta se caen. La puerta magnética con este tipo de limpieza es adecuada donde no hay suficiente espacio para el personal.
| Producto | Masa (kg) | Dimensión de entrada/salida (mm) | Hoja de datos (EN) |
|---|---|---|---|
| MS-MC-S 200x200 N | 18 | 200 x 200 | Visualizar el PDF |
| MS-MC-S 300x200 N | 24 | 300 x 200 | Visualizar el PDF |
| MS-MC-S 400x250 N | 39 | 400 x 250 | Visualizar el PDF |
| MS-MC-S 500x250 N | 48 | 500 x 250 | Visualizar el PDF |
| MS-MC-S 600x300 N | 65 | 600 x 300 | Visualizar el PDF |
La puerta magnética MS-MC-K/S es un separador magnético sencillo y altamente eficaz, diseñado para instalarse directamente en una tubería inclinada como parte integrante de la misma. Es especialmente adecuado para lugares donde, debido a la altura de instalación o al equipo siguiente, no es posible utilizar un separador más complejo. Gracias a su competitivo precio y sus potentísimos imanes de neodimio, es uno de los tipos de separadores magnéticos más populares para materiales a granel.
No. La instalación es muy sencilla: se recorta una abertura en la tubería existente y se introduce la puerta magnética. La fabricación a medida es una práctica habitual; la instalación, la puesta en marcha y la formación del personal operativo están incluidas en el suministro.
Ambas variantes alcanzan la misma eficiencia magnética y difieren únicamente en el método de limpieza. Recomendamos la MS-MC-K (abatible) donde haya suficiente espacio alrededor de la tubería para el operario — la puerta se abre durante la limpieza. La MS-MC-S (deslizante) es adecuada para ubicaciones estrechas o de difícil acceso (tuberías cercanas a una pared, otros equipos en los alrededores) — el núcleo magnético se desliza hacia un lado durante la limpieza, sin necesitar espacio frente a la puerta.
El procedimiento es el mismo para ambas variantes y consta de dos pasos: tras detener el flujo de material, libere el seguro y abra la puerta magnética. En el segundo paso, abata (MS-MC-K) o deslice hacia un lado (MS-MC-S) el núcleo magnético — los metales retenidos en la cubierta caen solos. Todo el proceso no requiere herramientas ni desmontaje del separador de la tubería.
Las puertas magnéticas son adecuadas para cualquier material a granel, incluidos los abrasivos o difíciles de atravesar — no se introduce ningún obstáculo en el flujo de material (como una rejilla magnética) que pueda causar atascos o deteriorarse por abrasión. Se utilizan en las industrias alimentaria, de piensos, farmacéutica, de la madera, química y cerámica.
Las puertas magnéticas alcanzan una inducción estándar de 4.500 G en el punto de contacto con el material separado; también está disponible la opción de hasta 7.000 G. Capturan partículas ferromagnéticas a partir de 0,5 mm. Ambas variantes se fabrican en dimensiones de entrada/salida de 200 × 200 mm a 600 × 300 mm; los separadores son de acero inoxidable en su totalidad. Se fabrican dimensiones personalizadas bajo pedido.
