Ventajas del separador magnético MSP-AC

  • Sistema de limpieza automática
  • 18 700 Gauss en el núcleo magnético y hasta 12 200 Gauss en el tubo de protección
  • Fabricación de separadores a medida
  • Separación de partículas magnéticas de 1 µm
  • Evaluación de muestras de materiales
  • Disponible también en la versión de doble pared (para mantener el producto caliente)
  • Gran capacidad de procesamiento (hasta 400 m3/h)

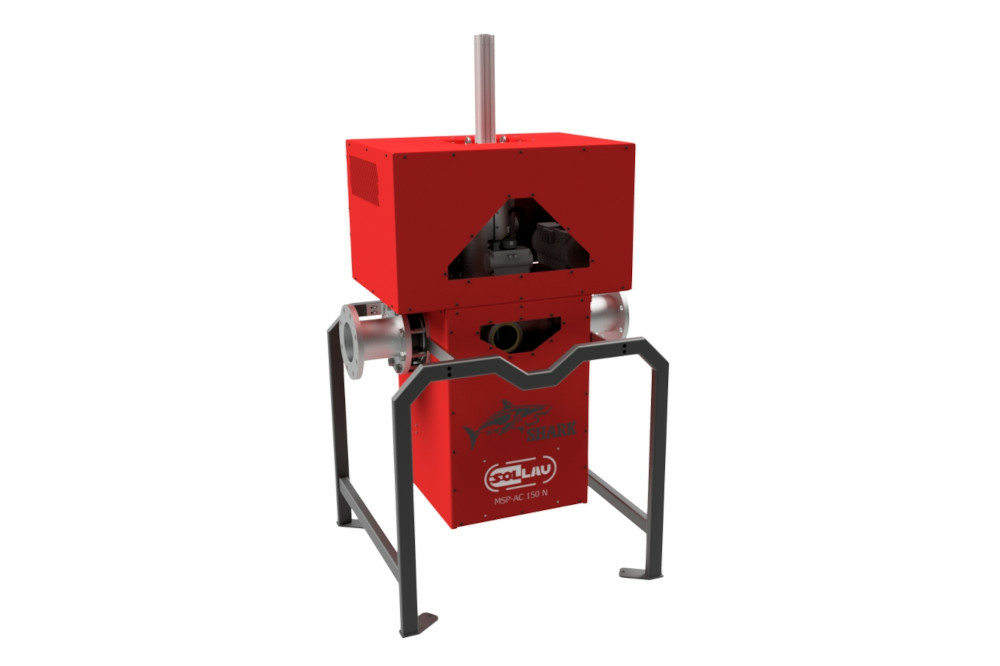

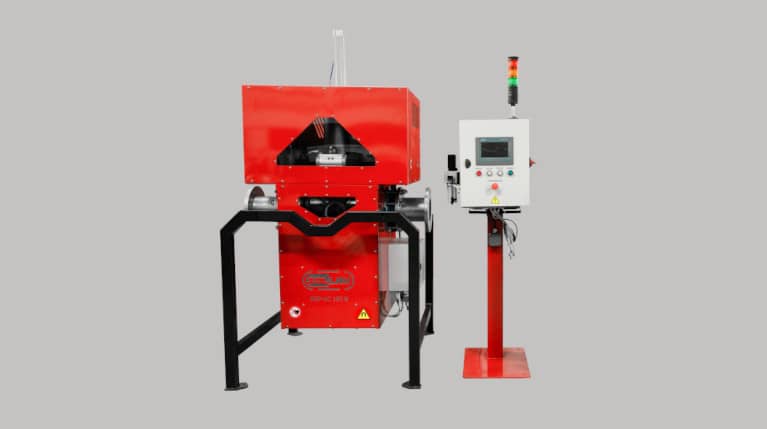

Filtro magnético de flujo MSP-AC

Principio general de funcionamiento del separador magnético de flujo  MSP-AC

El filtro magnético MSP-AC SHARK con limpieza automática está diseñado para la filtración automática de partículas de hierro de líquidos transportados en tuberías. Gracias a un laberinto de flujo sofisticado y un sistema de limpieza automatizado, este separador representa lo mejor entre los filtros magnéticos, tanto en el aspecto de eficiencia de separación magnética como en términos de comodidad de limpieza.

Beneficios del uso del imán autolimpiante

  • Resultados máximos posibles de separación incluso de un líquido con un alto contenido de contaminantes ferromagnéticos
  • Minimización de costos operativos
  • Minimización de los gastos de eliminación de desechos peligrosos

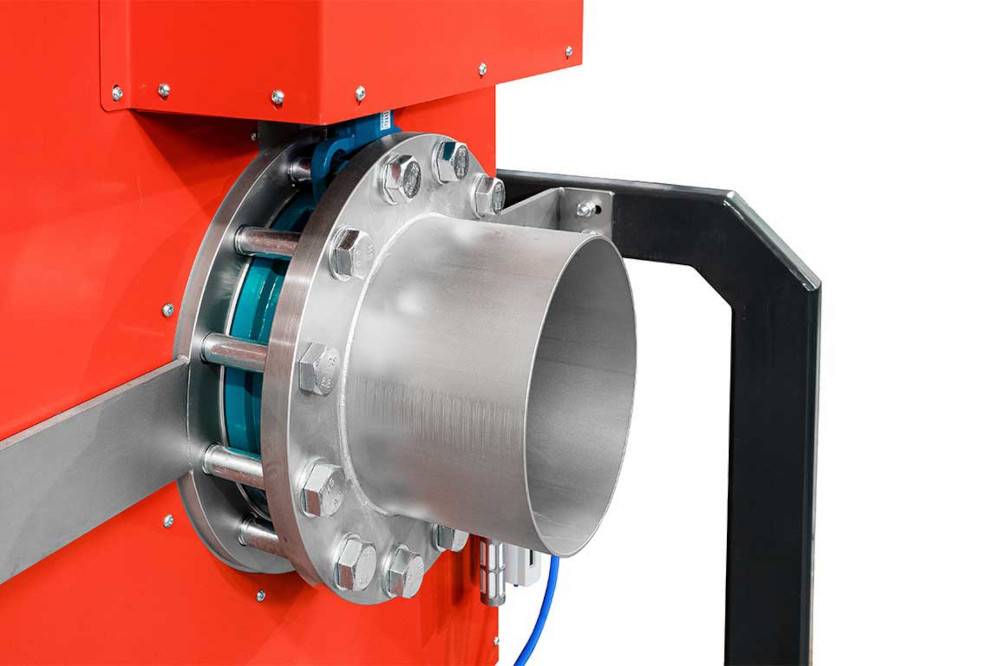

Producimos el filtro auto-limpiante MSP-AC en diámetros de conexión de 50 a 250 mm, sin embargo, podemos ajustar las dimensiones de conexión y la manera de conexión (bridas con cuello, roscadas, blindas, deslizables etc.) según las necesidades de nuestro cliente. ¡Equipamos el separador con imanes de neodimio muy fuertes con una densidad de flujo magnético de hasta 18.700 G en el núcleo magnético (y 12.200 G en el tubo de protección) y una fuerza de desprendimiento de 176 N!

Somos fabricante de estos filtros autolimpiantes. Garantizamos una ejecución técnica de primera clase y un precio favorable.

*


Los núcleos magnéticos de este filtro autolimpiante están herméticamente cerrados en revestimiento de acero inoxidable (= barras magnéticas) y envueltos en los tubos de protección de acero inoxidable. Gracias a este sistema “tubo en tubo”, las barras magnéticas están protegidas y su vida útil se prolonga considerablemente. De esta manera se también elimina el riesgo de que se desprenda un fragmento del imán o su niquelado y contamine el material limpiado. Los tubos magnéticos crean un ingenioso laberinto, de modo que el material procesado está en contacto con varios tubos magnéticos. Gracias a este laberinto de tubos y a los potentes imanes de neodimio, se garantiza la máxima eficacia de la separación magnética: ¡somos capaces de captar partículas ferromagnéticas desde 1 µ! Todo el proceso de limpieza del filtro autolimpiable está completamente automatizado.

Ventajas

  • Limpieza automática sin necesidad de intervención humana
  • Imanes de neodimio con una densidad de flujo magnético de hasta 12.200 G en el punto de contacto con el material (lo que significa 18.700 G en el núcleo magnético)
  • Separación de partículas férricas desde 1 µm
  • Posibilidad de ajustar el intervalo de limpieza: limpieza frecuente = alta calidad de separación
  • Posibilidad de añadir la separación secundaria del líquido utilizado para el enjuague de los tubos magnéticos = minimización de costos de eliminación de residuos peligrosos = funcionamiento ecológico
  • Posibilidad de inserción en el bypass de la tubería
  • Posibilidad de conectar el sistema de control del separador con el sistema de control de la línea

¿Cómo se realiza la limpieza del separador?

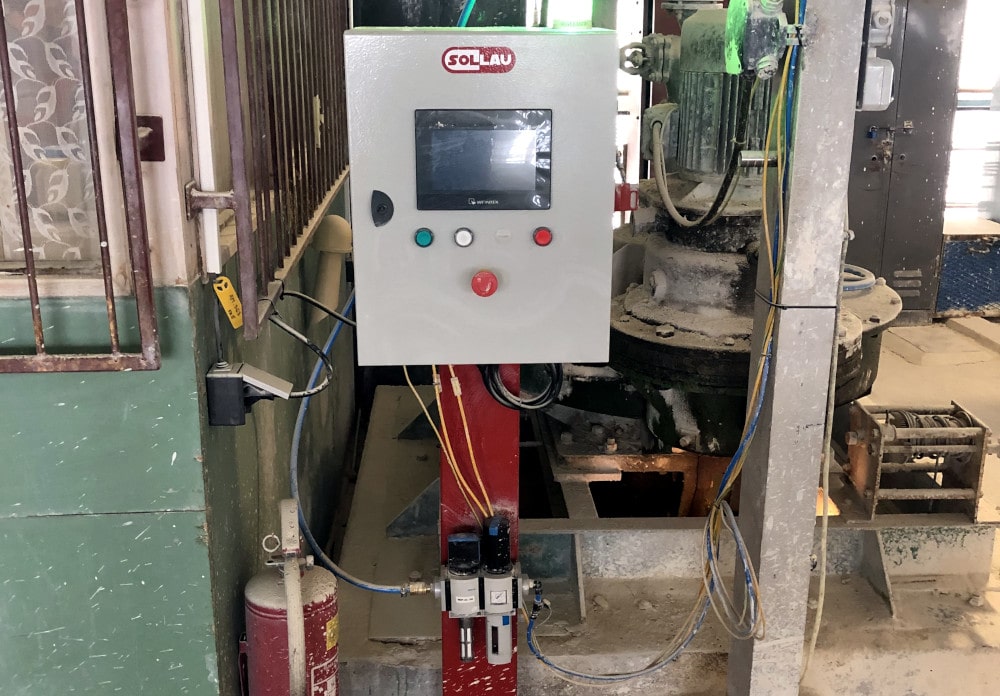

La limpieza del separador es completamente automática y se realiza por medio de elementos neumáticos y una unidad de control programable. La unidad está controlada por una pantalla táctil que permite una configuración rápida y sencilla del separador.

Otras ventajas del filtro automático

Suministramos este imán autolimpiante también en la versión de doble pared. Los filtros magnéticos de doble pared se utilizan para materiales que solo pueden transportarse a temperaturas más altas. Es decir, el calentamiento del separador evita que los productos viscosos (como chocolate, jarabes, mermeladas, salsas etc.) se solidifiquen.

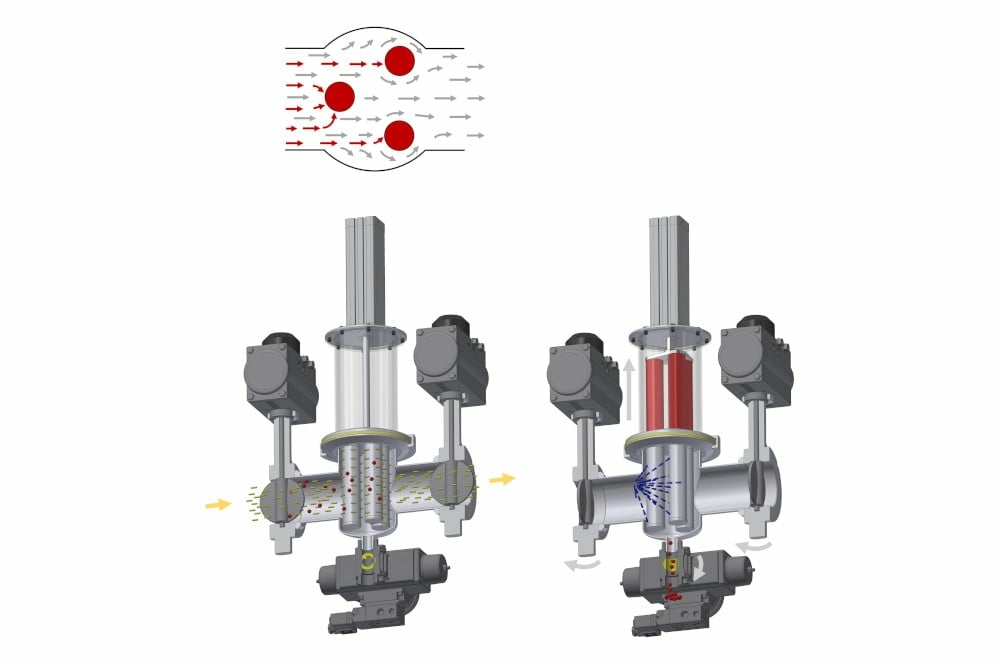

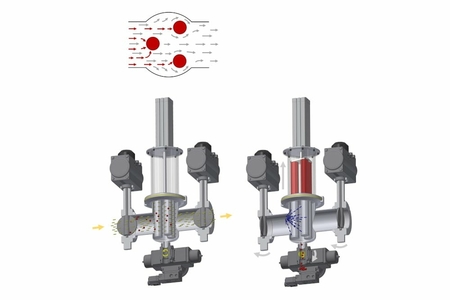

En el curso de la limpieza, los núcleos magnéticos se desplazan a la parte superior del separador (= las barras magnéticas se retiran de los tubos de protección de acero inoxidable). Las partículas ferromagnéticas retenidas en la superficie de los tubos de protección se desprenden y se enjuagan con agua (u otro medio de lavado) y llevan al alcantarillado. Cuando no es posible llevar los metales al alcantarillado (por ejemplo, por razones ecológicas), añadimos al separador un segundo nivel de separación. Los metales se llevan a un recipiente de separación, donde se separan del medio de enjuague - y el líquido de enjuague se puede reutilizar para limpiar el separador. Esto crea un circuito de enjuague cerrado.

Procedimiento de limpieza del separador magnético MSP-AC SHARK

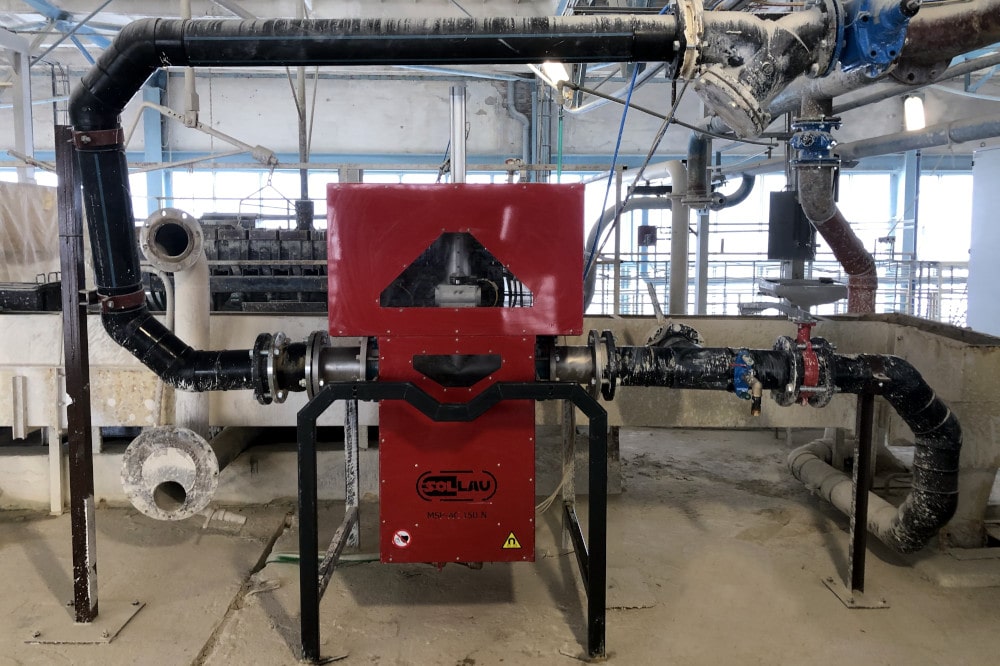

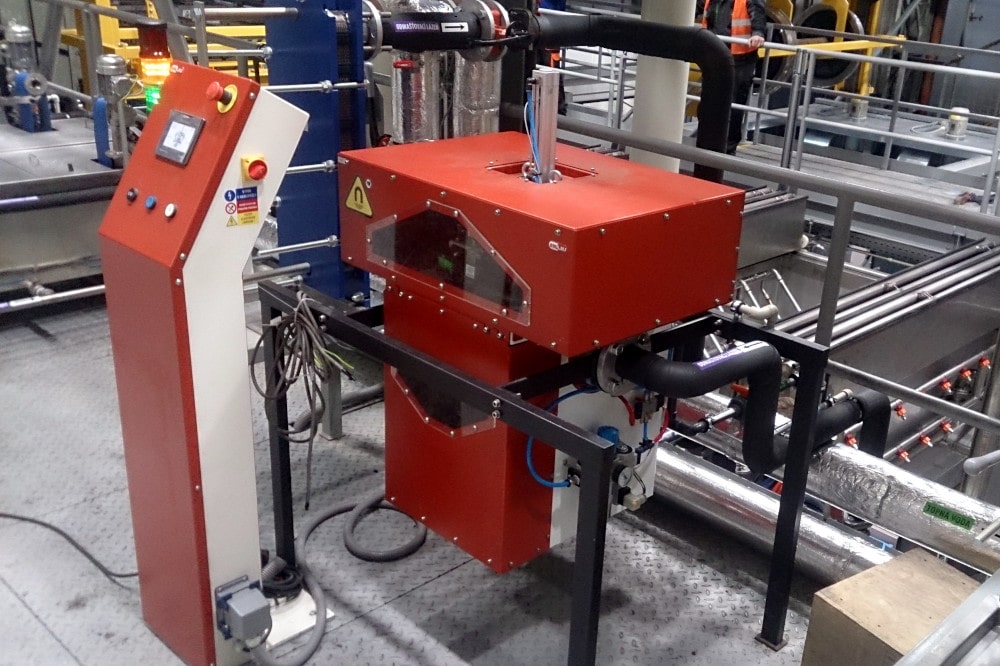

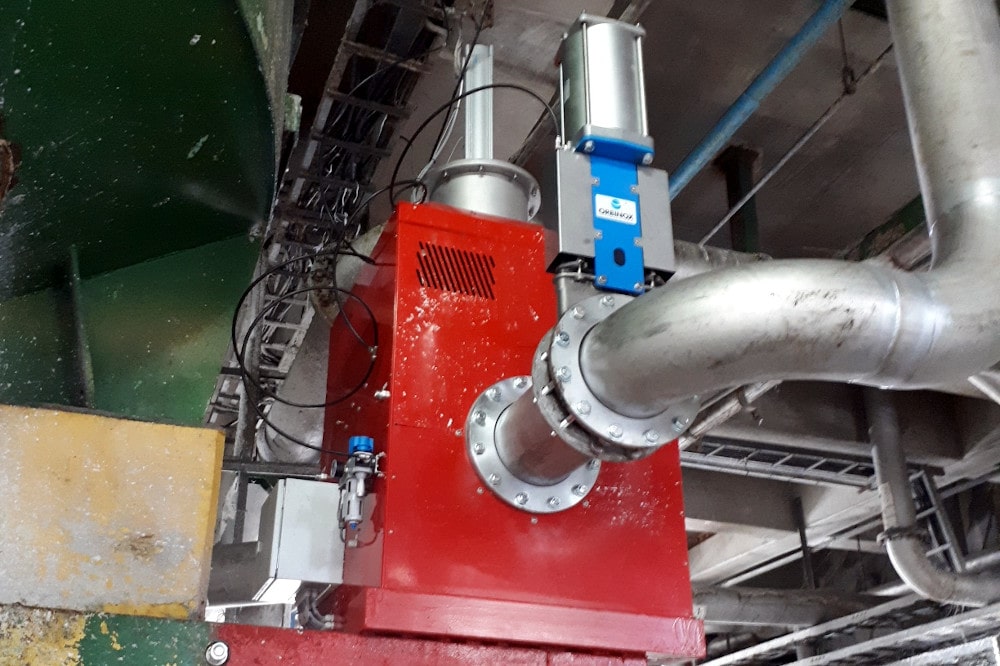

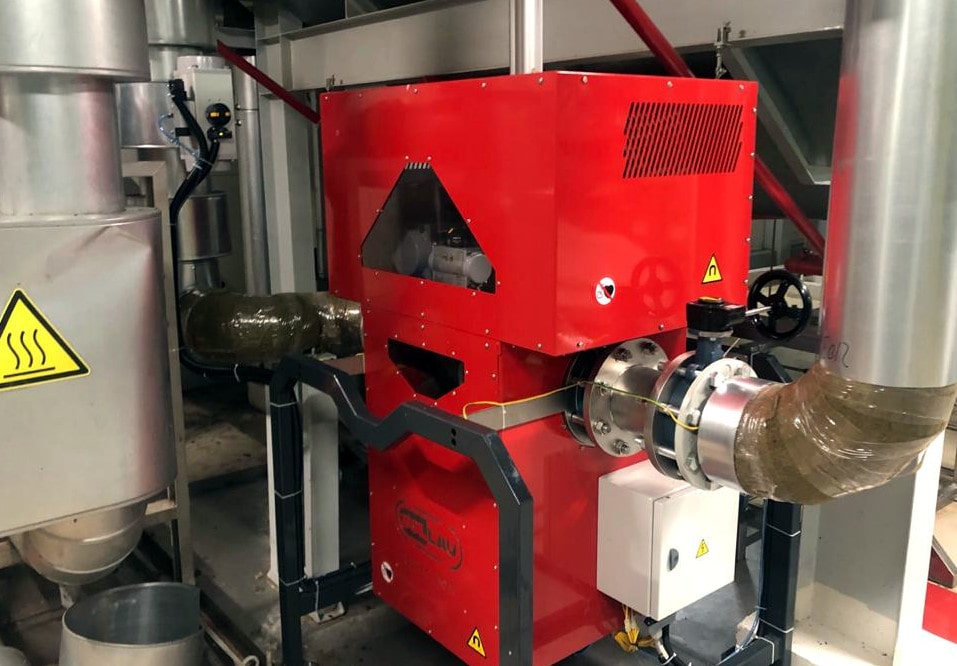

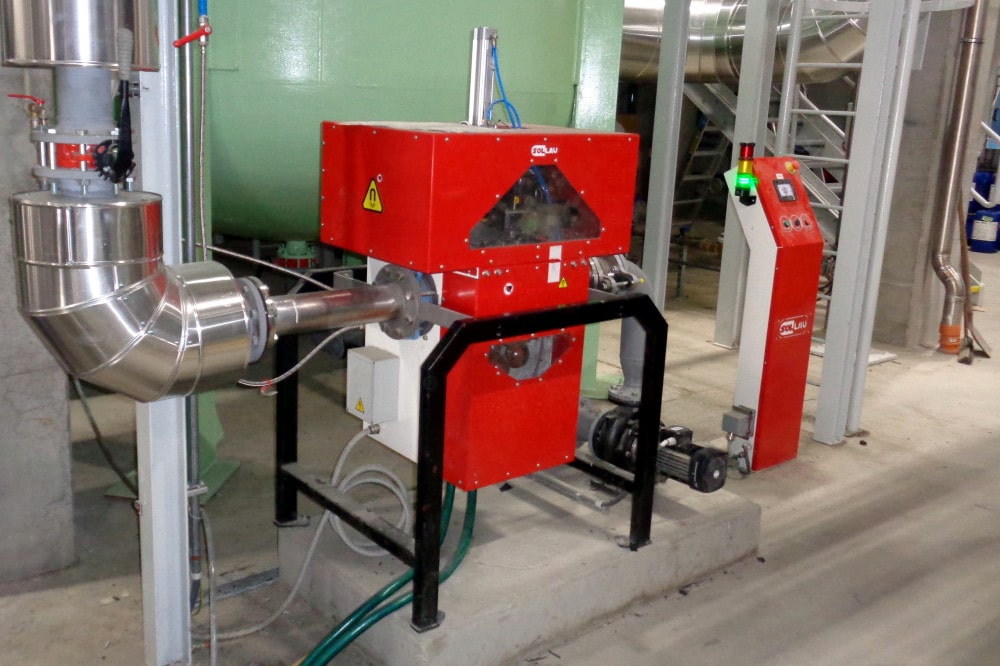

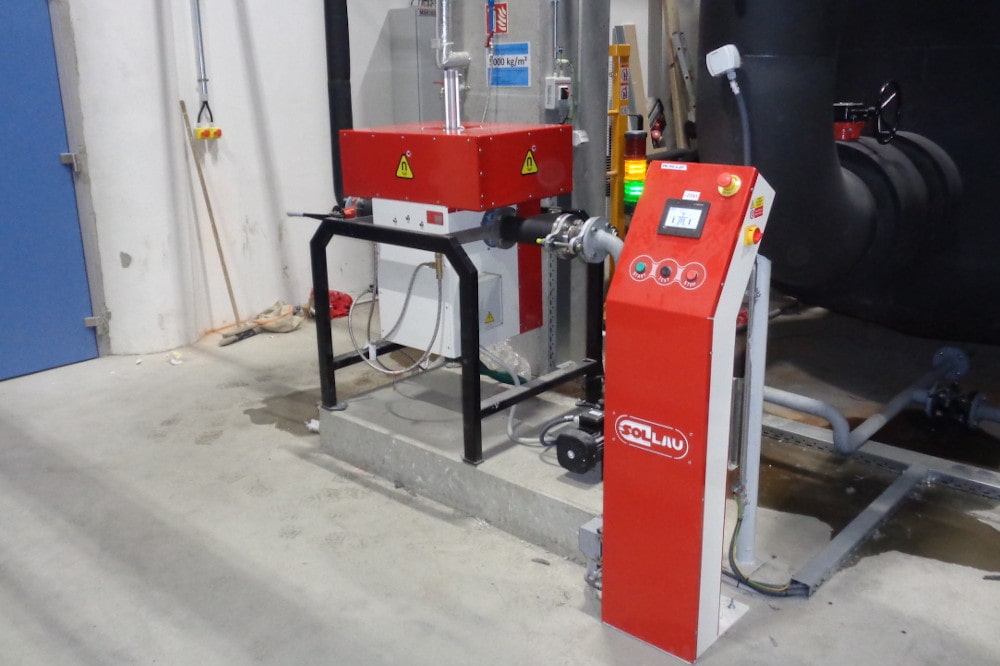

Posibilidades de instalación de filtros magnéticos autolimpiantes

Los filtros autolimpiables se instalan en la tubería. En el momento de limpiar el separador, es necesario cerrar el suministro del material procesado. En el caso del funcionamiento continuo, donde no es posible interrumpir el flujo de material, recomendamos instalar el separador en un bypass de la tubería. Dependiendo del grado de contaminación del material, es conveniente utilizar una de las tres opciones de instalación del separador magnético en el bypass de la tubería.

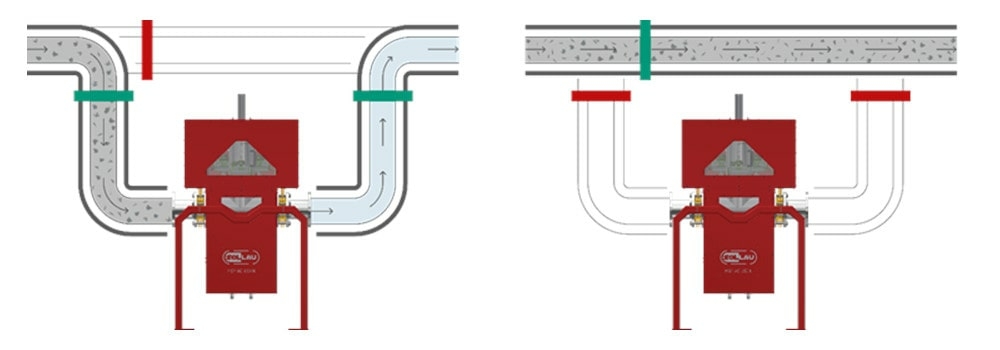

Opción 1: Funcionamiento continuo, material poco contaminado

El filtro automático MSP-AC-SHARK, que capta las partículas férricas, se instala en el bypass de la tubería. Durante el ciclo de limpieza, el material procesado fluye a través de una tubería que no está equipada con un separador magnético y, por lo tanto, el material no se limpia durante este tiempo.

  • + precio más bajo
  • + adecuado para materiales poco contaminados
  • - durante el ciclo de limpieza, el material procesado NO SE LIMPIA (= no se separan las partículas férricas)

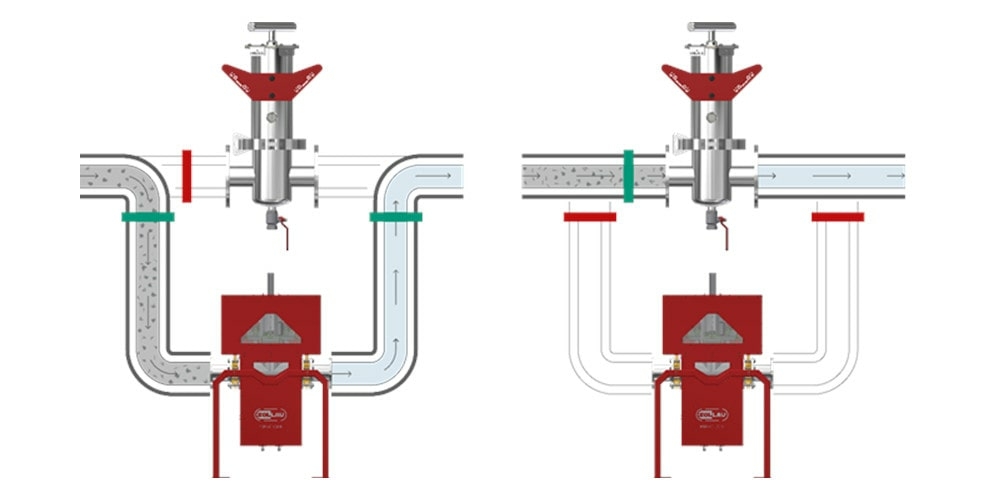

Opción 2: Funcionamiento continuo, material contaminado de manera media

El imán autolimpiante MSP-AC-SHARK, que capta las partículas férricas, se instala en el bypass de la tubería. Durante el ciclo de limpieza, el material procesado fluye a través de una tubería que está equipada con el separador magnético MSP-MC-PIRANHA con limpieza manual y, por lo tanto, las partículas férricas se separan incluso durante la limpieza automática del separador MSP-AC SHARK.

  • + separación continua
  • + adecuado para materiales contaminados de manera media
  • - en el caso de un material muy contaminado, el separador MSP-MC-PIRANHA puede obstruirse rápidamente con partículas ferromagnéticas, lo que reduce su eficiencia

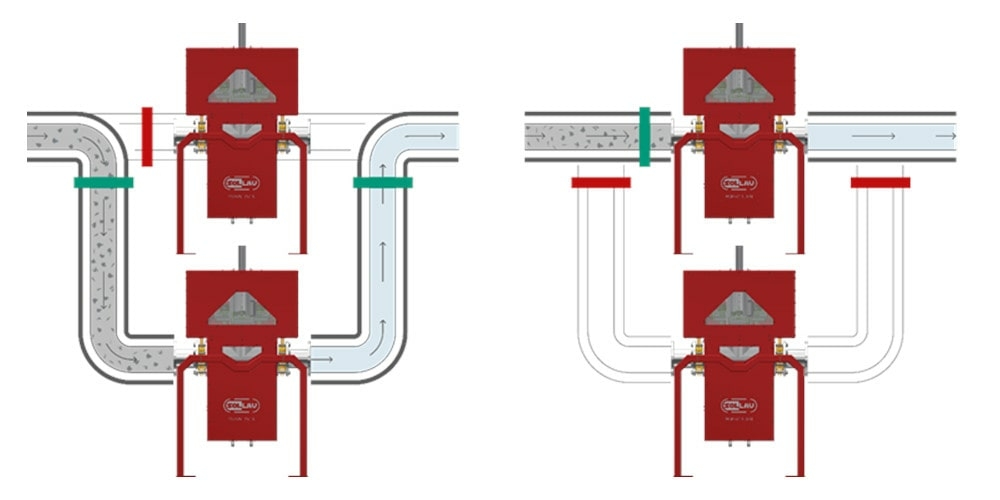

Opción 3: Funcionamiento continuo, material fuertemente contaminado

El separador automático MSP-AC-SHARK, que capta las partículas férricas, se instala en el bypass de la tubería. Durante el ciclo de limpieza, el material procesado fluye a través de una tubería que está equipada con un otro separador magnético MSP-AC-SHARK y, por lo tanto, las partículas férricas se separan incluso durante la limpieza con la misma calidad de separación que en el caso del separador primario.

Certificado TESYDOSOLLAU: ¡Nuestros productos están soldados por verdaderos profesionales!

Certificaciones de la empresa Sollau para soldaduras:
Autorización para realizar soldaduras en equipos a presión según PED 2014/68/UE
Certifcación para soldadura según EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 a 5, EN 13445 - 1 a 5

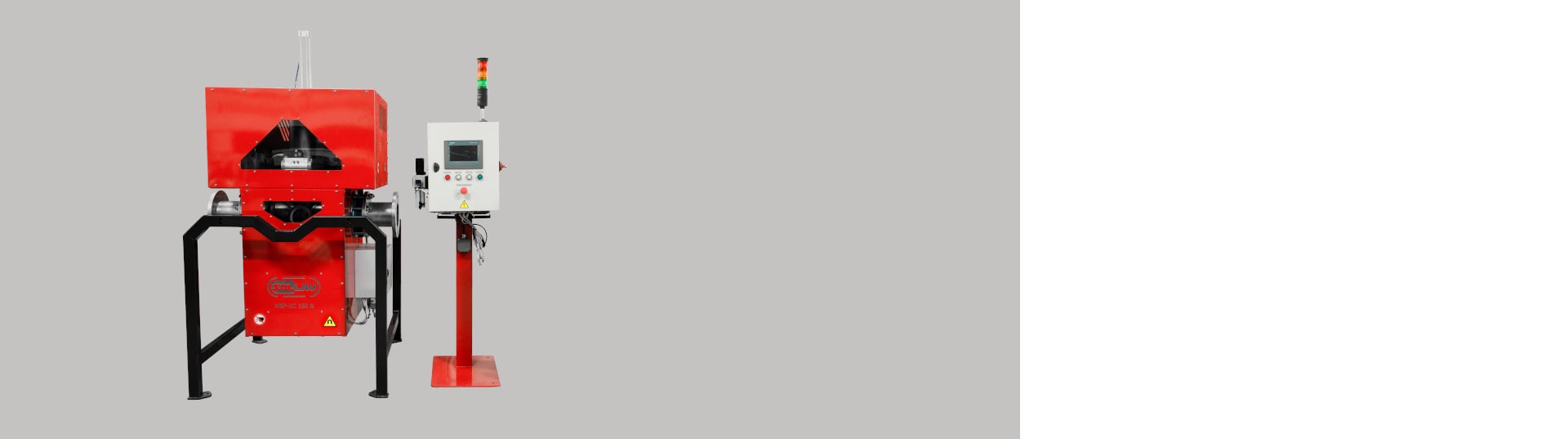

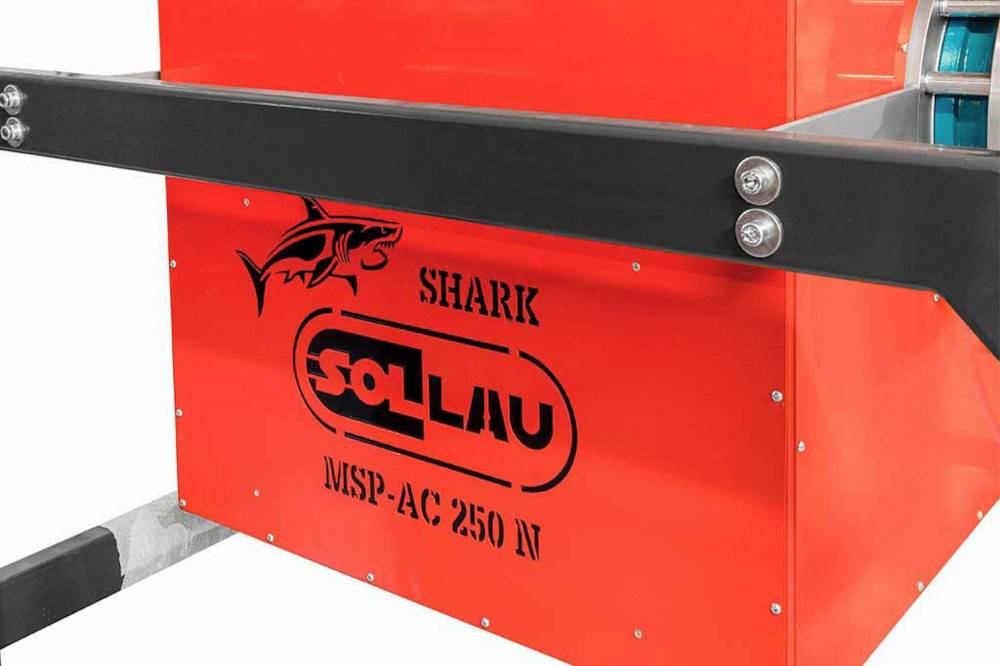

MSP-AC SHARK

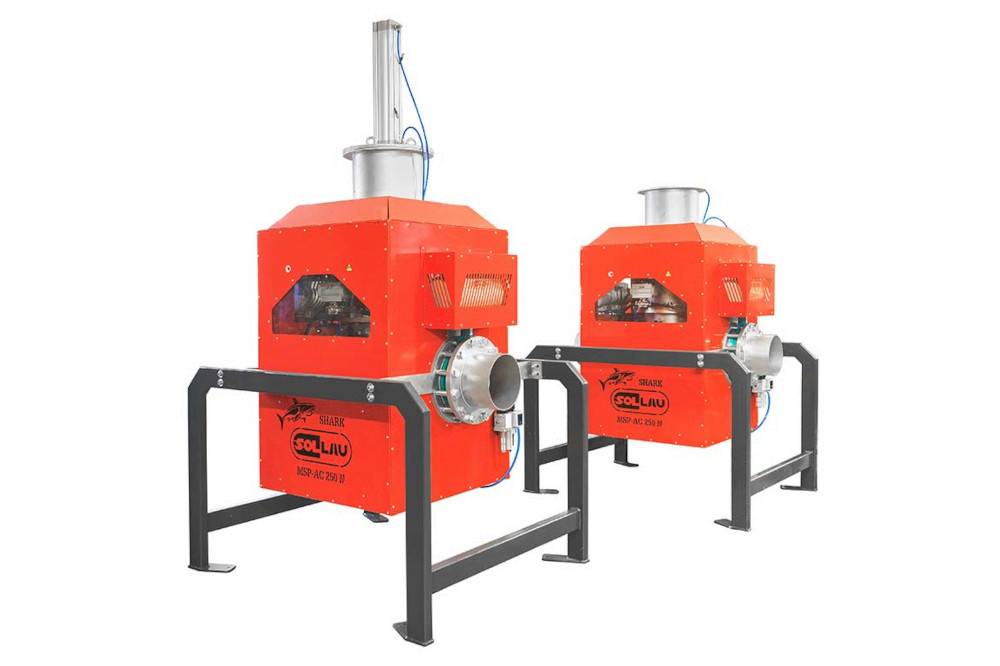

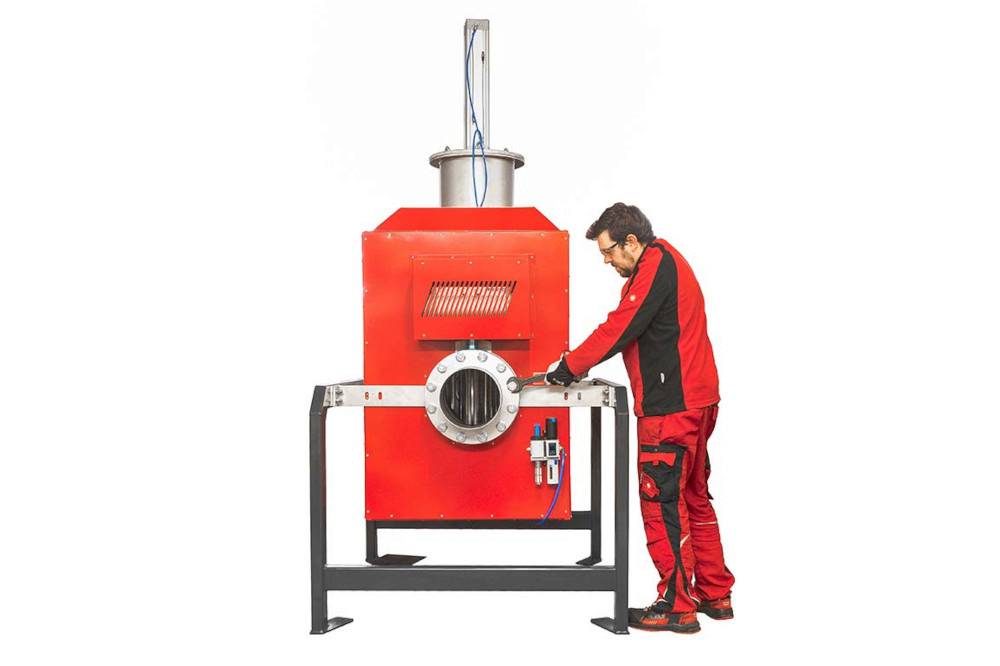

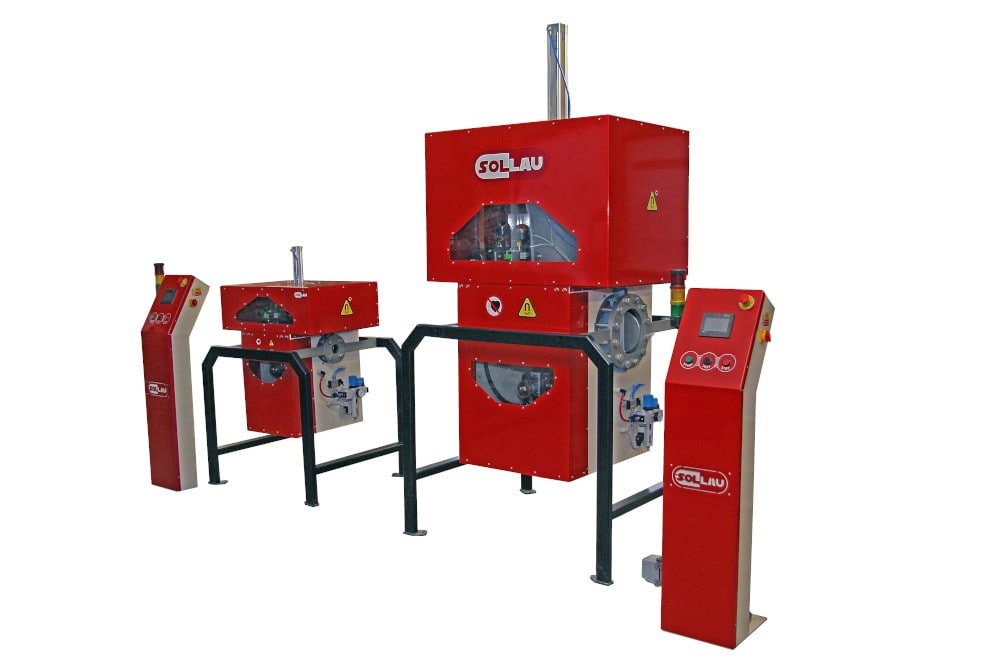

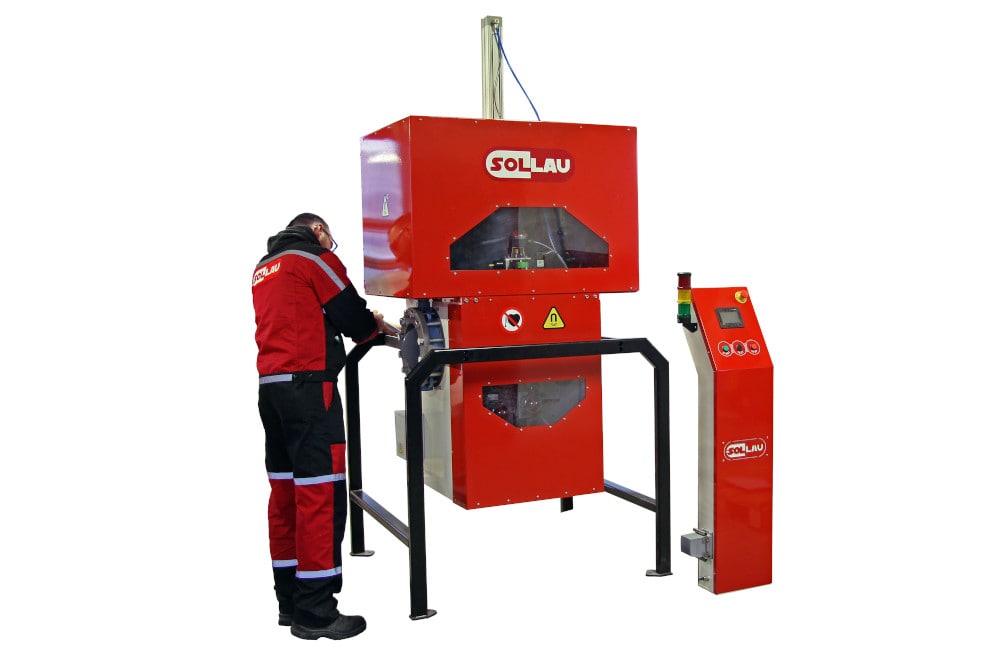

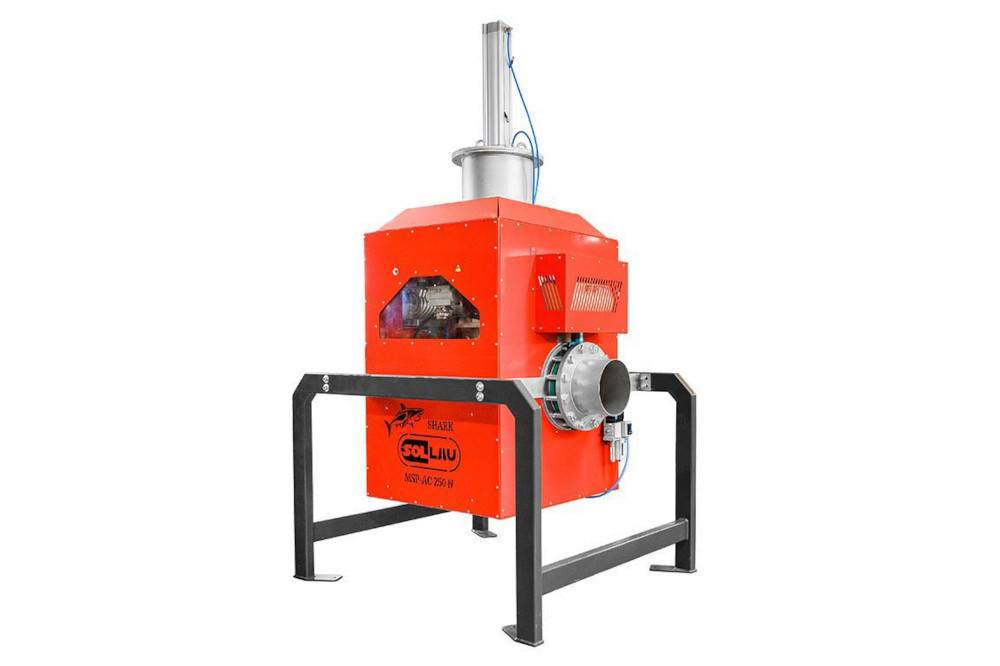

Filtro magnético de flujo con limpieza automática MSP-AC SHARK

  • Alta fuerza de desprendimiento (hasta 176 N)
  • Diámetro de los tubos magnéticos: 32 mm
  • Alta eficiencia de separación (hasta 15 tubos magnéticos)
  • Sistema de automatización industrial de AMIT, componentes neumáticos de FESTO
  • Amplio equipamiento opcional (monitorización remota, mirilla, caudalímetro, etc.)

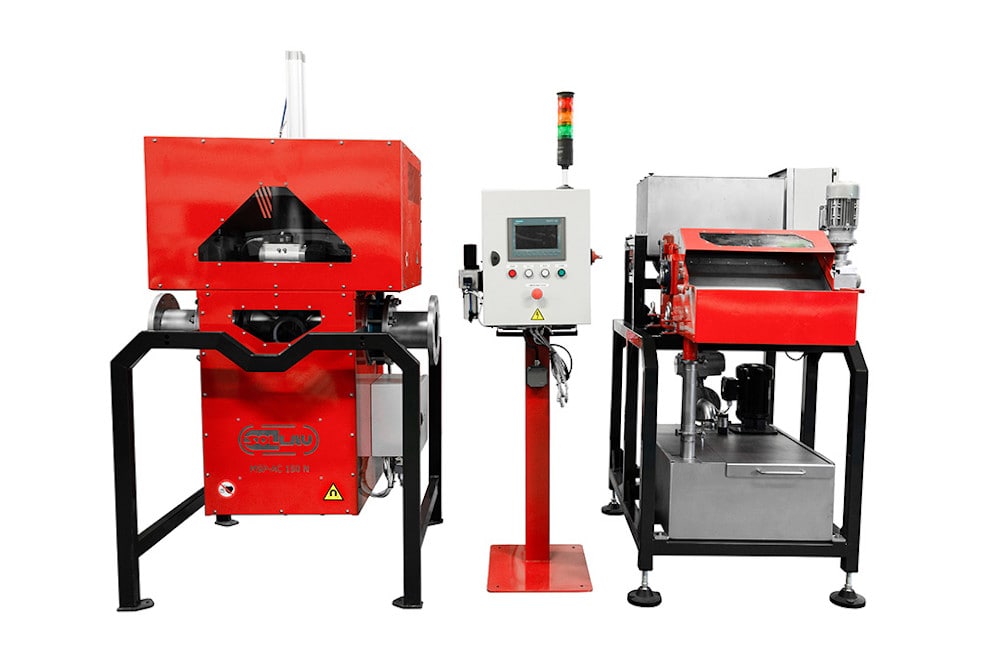

  • Separación en dos etapas (= es posible suministrar un recipiente de separación)

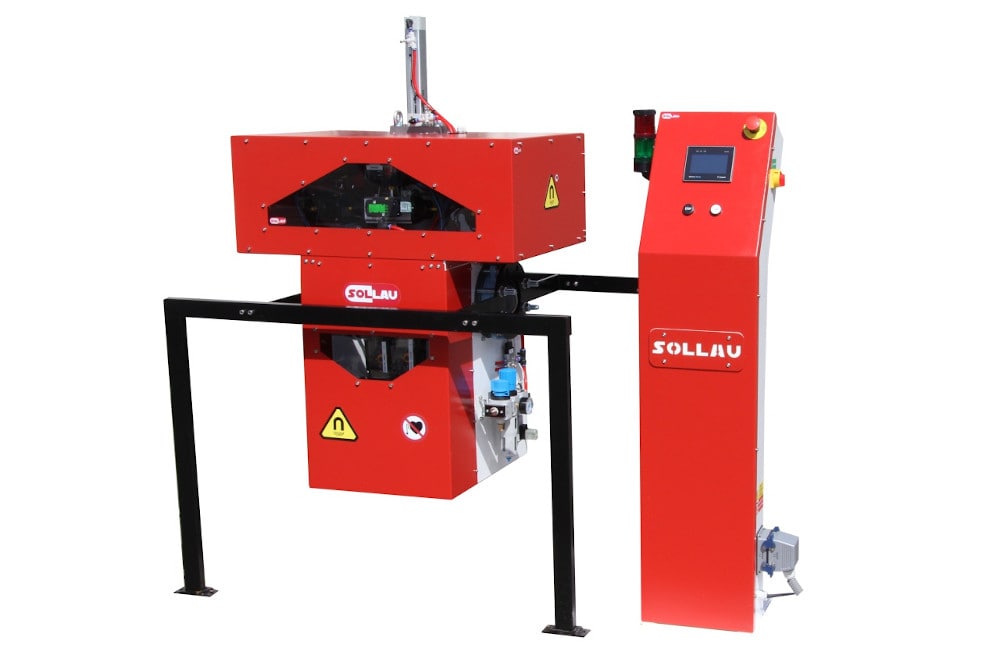

Equipamiento del separador automático:

  • Piezas neumáticas FESTO
  • Sistema de control AMIT
  • Control mediante pantalla táctil en color
  • Señalización óptica del ciclo de limpieza y de averías
  • Además, una serie de accesorios adicionales (flujómetro, control de la presión de entrada del material separado, mirilla para inspección visual,...)
  • Posibilidad de administración remota
  • Otros accesorios adicionales

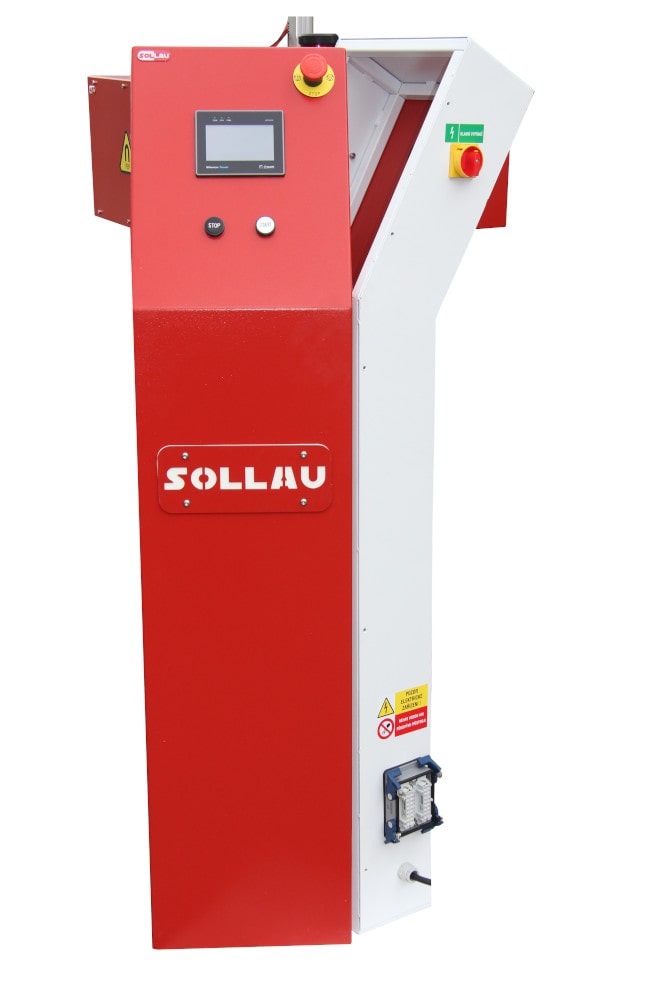

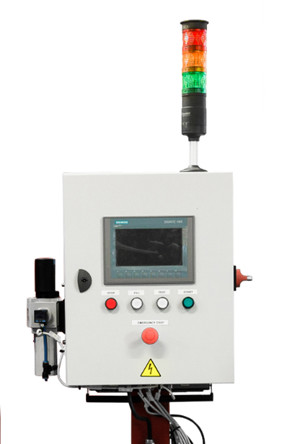

La pantalla LED táctil en color permite:

  • Control total del separador ARRANQUE/STOP/TEST
  • Control de dispositivos conectados, por ejemplo, recipiente de separación
  • Ajuste del intervalo de limpieza
  • Ejecución del ciclo de limpieza de prueba
  • Ajuste de la duración de cada uno de los pasos de limpieza (duración del enjuague, salida del material bueno, soplado de tubos con aire comprimido,…)
  • Informes de errores
  • Estadísticas
  • Amplia gama de otras funciones

ProductoDiámetro de conexión (mm)Hoja de datos (EN)
MSP-AC 50 N SHARK 50 Visualizar el PDF
MSP-AC 100 N SHARK 100 Visualizar el PDF
MSP-AC 150 N SHARK 150 Visualizar el PDF
MSP-AC 200 N SHARK 200 Visualizar el PDF
MSP-AC 250 N SHARK 250 Visualizar el PDF

Producimos separadores magnéticos en estos tres grados de inducción magnética


Grado 1
(estándar)
Grado 2
(a fuerza de desgarro más alta)
Grado 3
(a inducción magnética más alta)
Inducción en la superficie del imán 17 000 G 16 100 G 18 700 G
Inducción en la superficie de la cubierta del imán 10 700 G 10 600 G 12 200 G
Fuerza de desgarro (medida en la superficie del imán) 107 N 176 N 149 N
Fuerza de desgarro (medida en la superficie de la cubierta del imán) 74 N 140 N 101 N


¿En qué sectores industriales se podrá utilizar el filtro magnético autolimpiante?

El separador magnético con limpieza automática se utiliza por ejemplo en las industrias azucarera, alimentaria, farmacéutica, mecánica, química y cerámica, en circuitos de refrigeración industriales, etc.
