Ventajas del separador magnético MSP-S

  • Garantía de 5 años
  • Bajo peso = fácil manejo
  • Imanes de neodimio con una densidad de flujo magnético de 13.500 G
  • Versión económica (atractiva relación precio/rendimiento)
  • Resistencia a la presión hasta 10 bar
  • Separación de partículas férricas desde 1 µm
  • Limpieza rápida y fácil
  • Posibilidad de cambiar las barras magnéticas
  • Sistema tubo en tubo (doble protección del núcleo magnético)

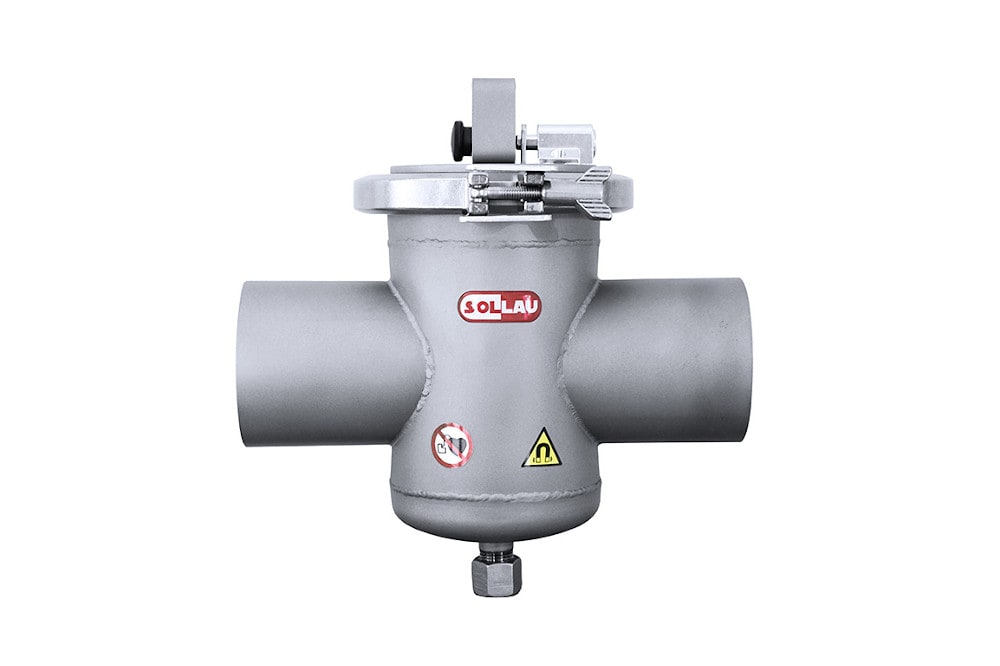

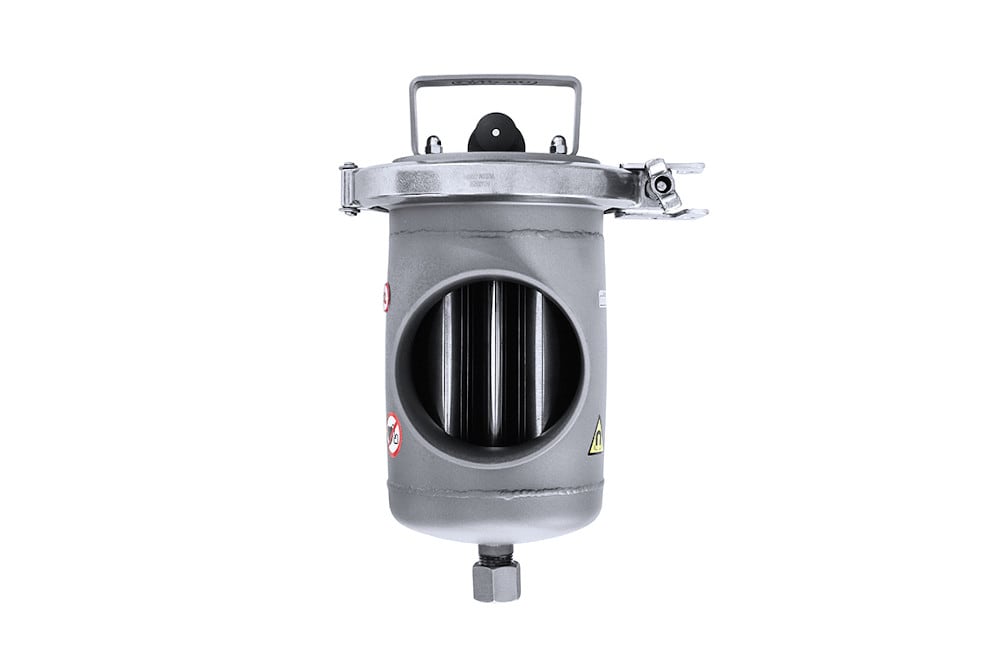

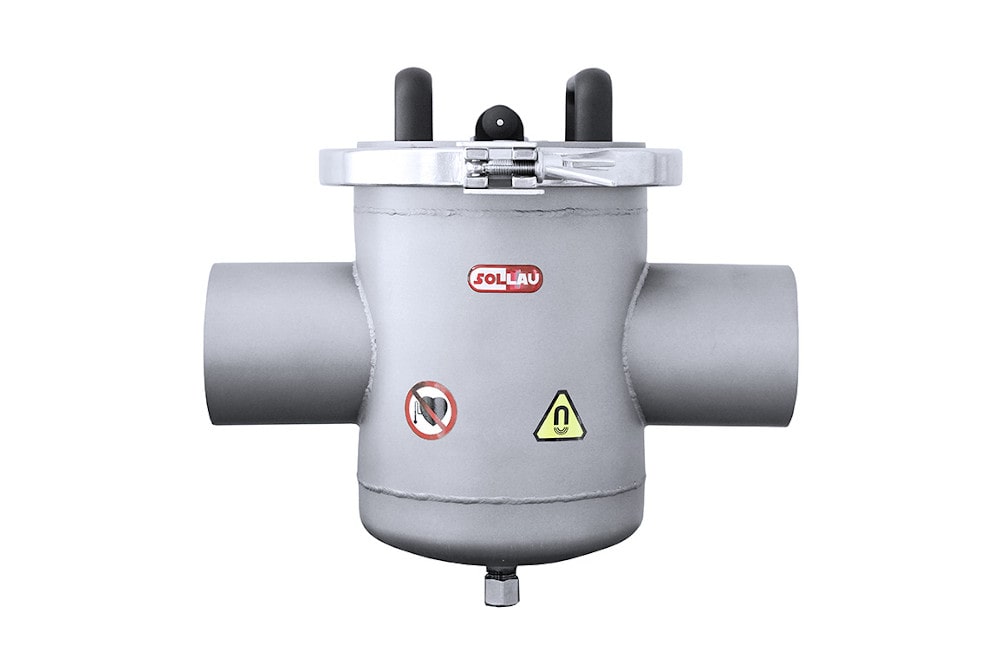

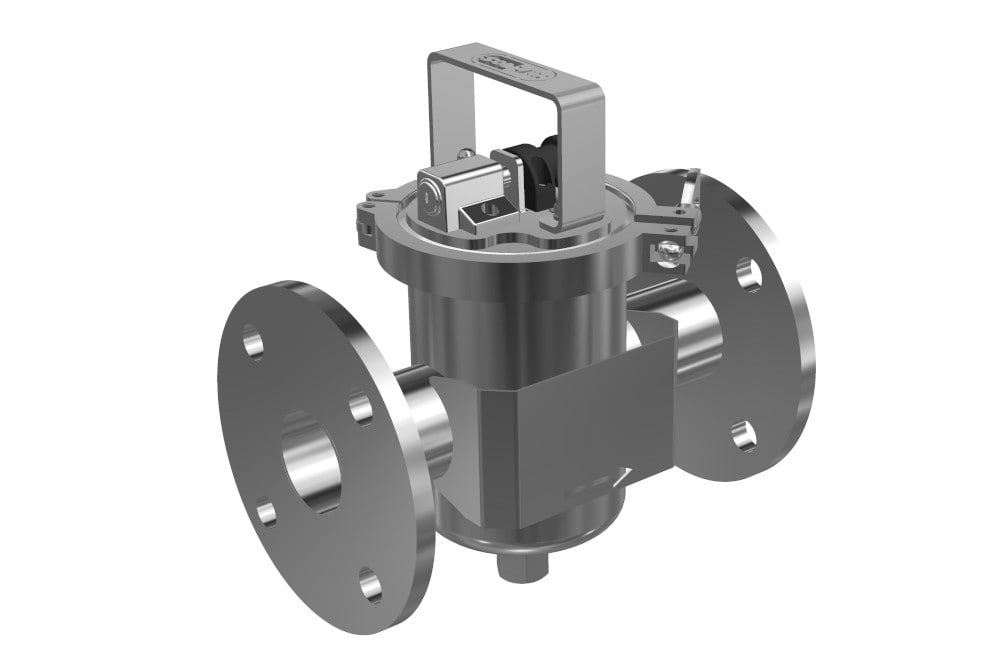

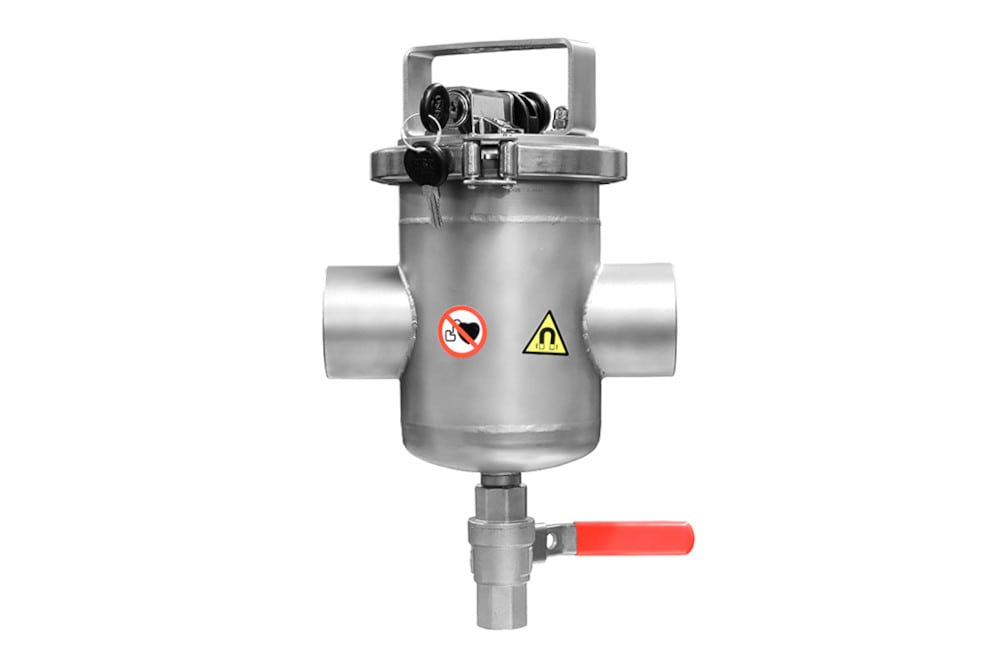

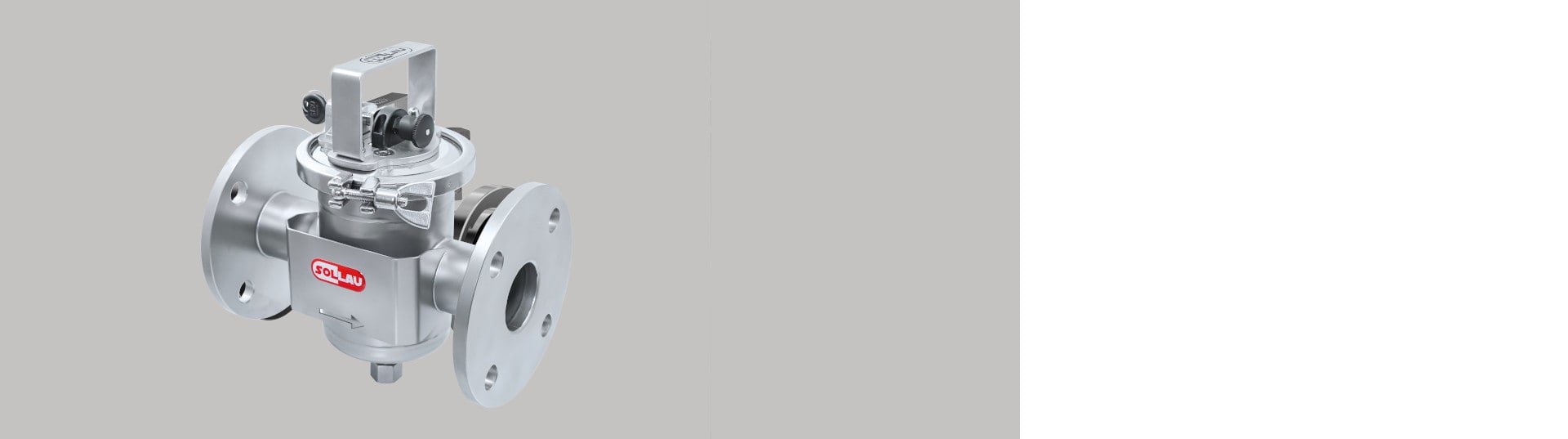

Filtro magnético MSP-S

Principio general de funcionamiento del separador magnético MSP-S

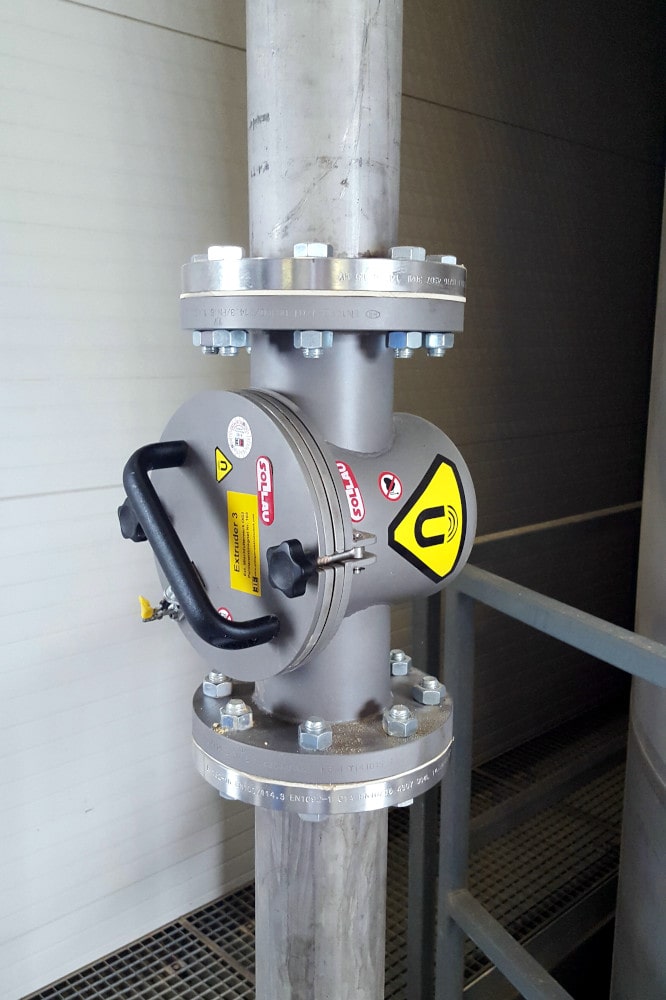

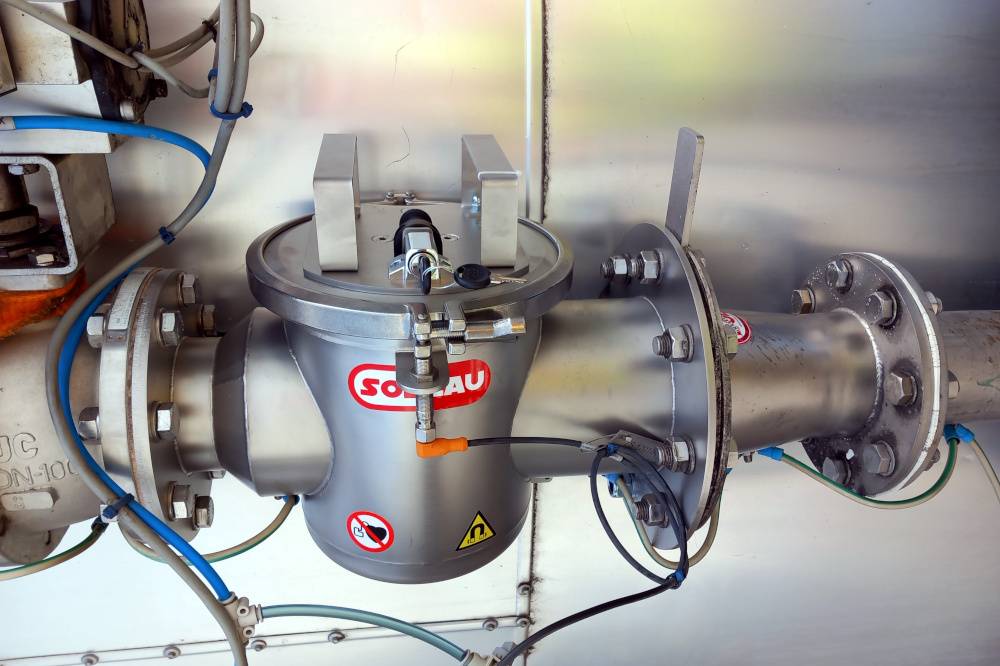

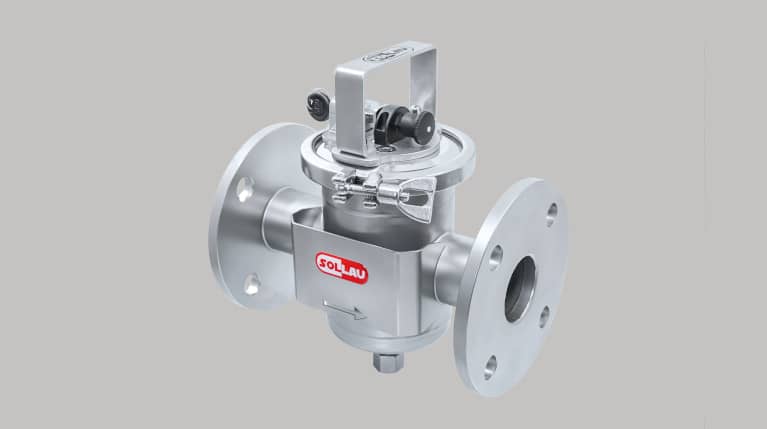

La trampa magnética para sistemas neumáticos está diseñada para la filtración de partículas de hierro de sólidos a granel o de líquidos transportados en tuberías. El filtro magnético MSP-S viene equipado con bridas (otros tipos de entrada y salida son posibles bajo pedido), por lo que puede instalarlo fácilmente en la tubería. Está diseñado para usarse con una presión de 6 a 10 bares (según el diámetro de la tubería), bajo pedido podemos producirlo para presiones más altas.

La gran ventaja del separador es su bajo peso, y por lo tanto la facilidad de manejo y limpieza. Gracias a su precio ventajoso, este separador es el filtro magnético más utilizado y versátil para separar las partículas férricas de las sustancias transportadas por tuberías.

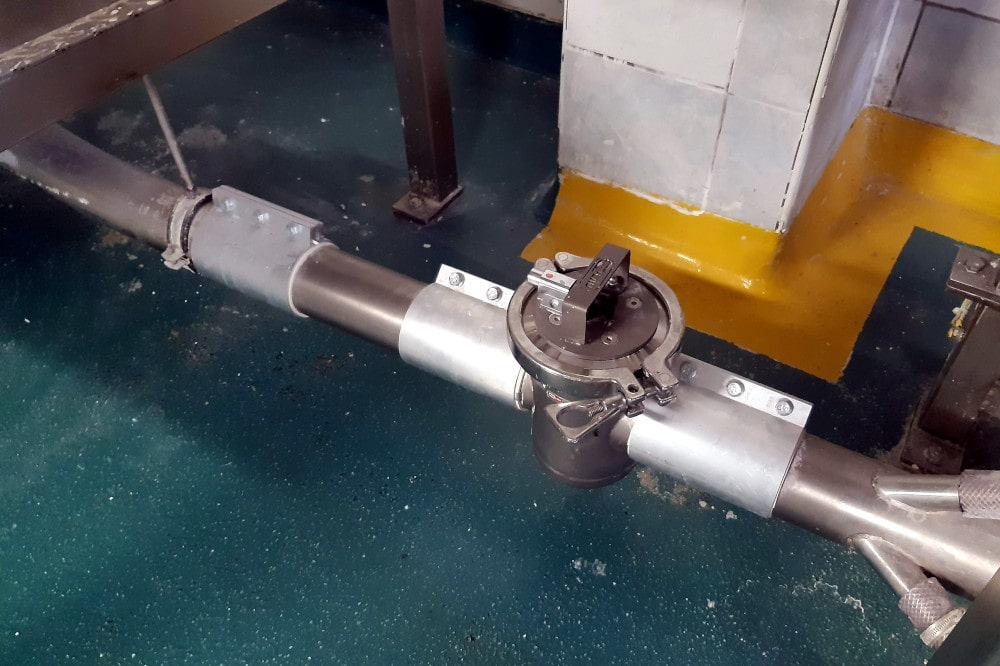

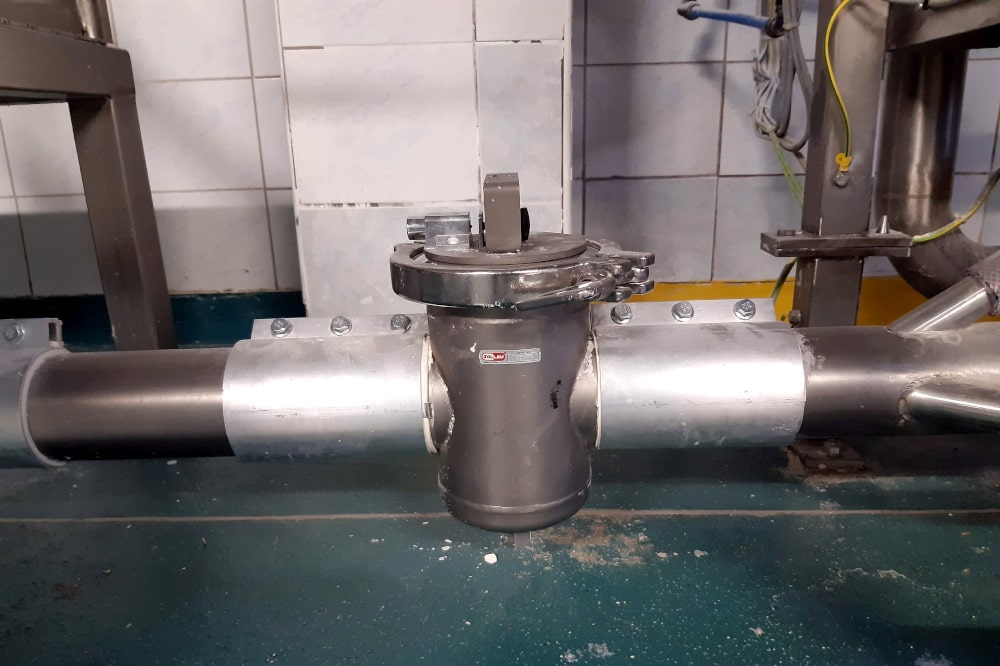

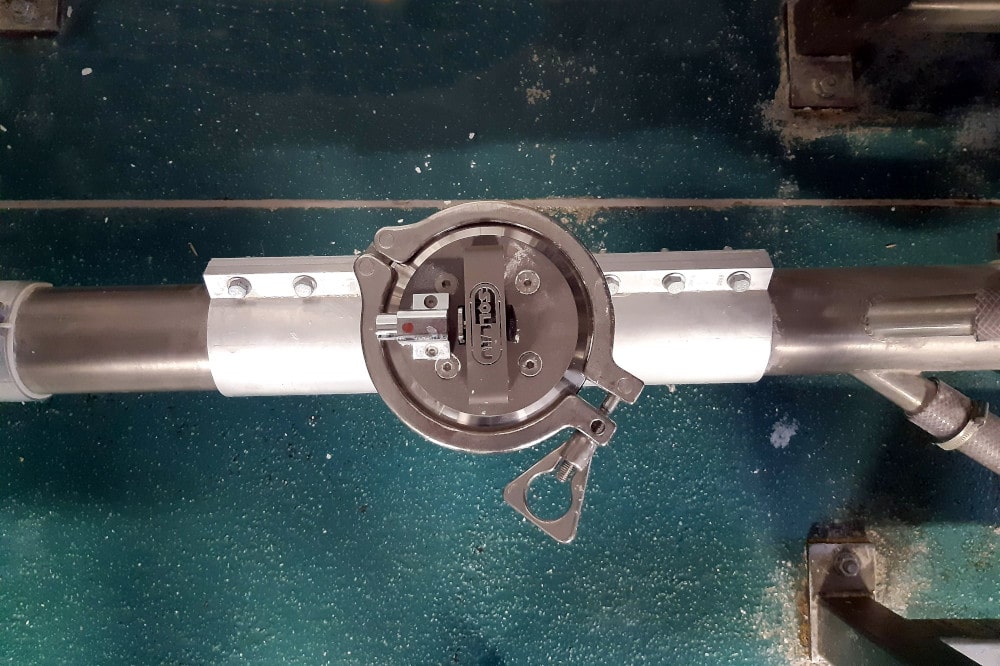

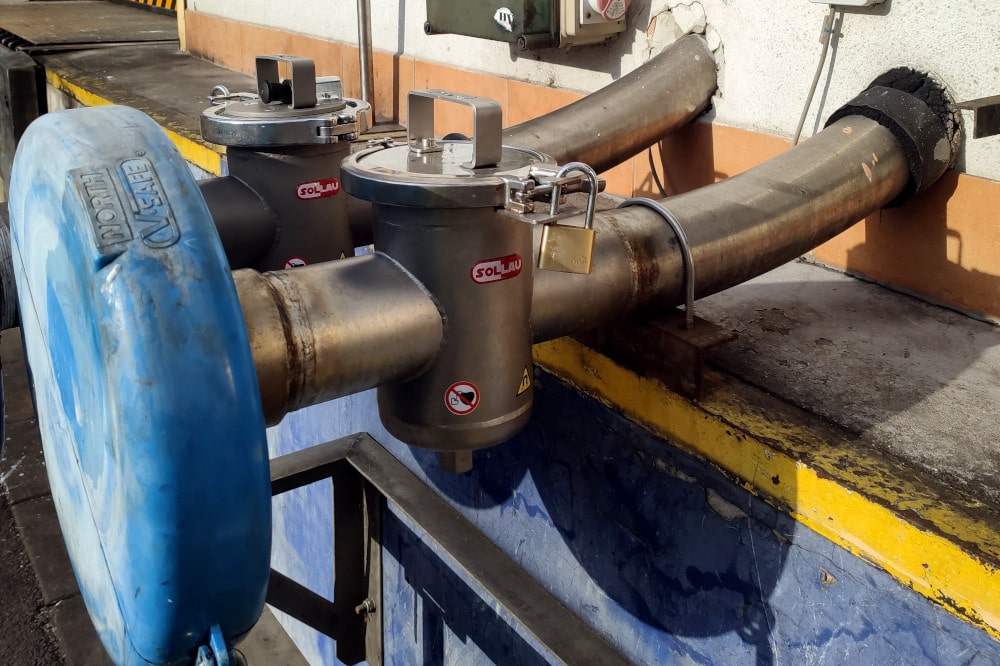

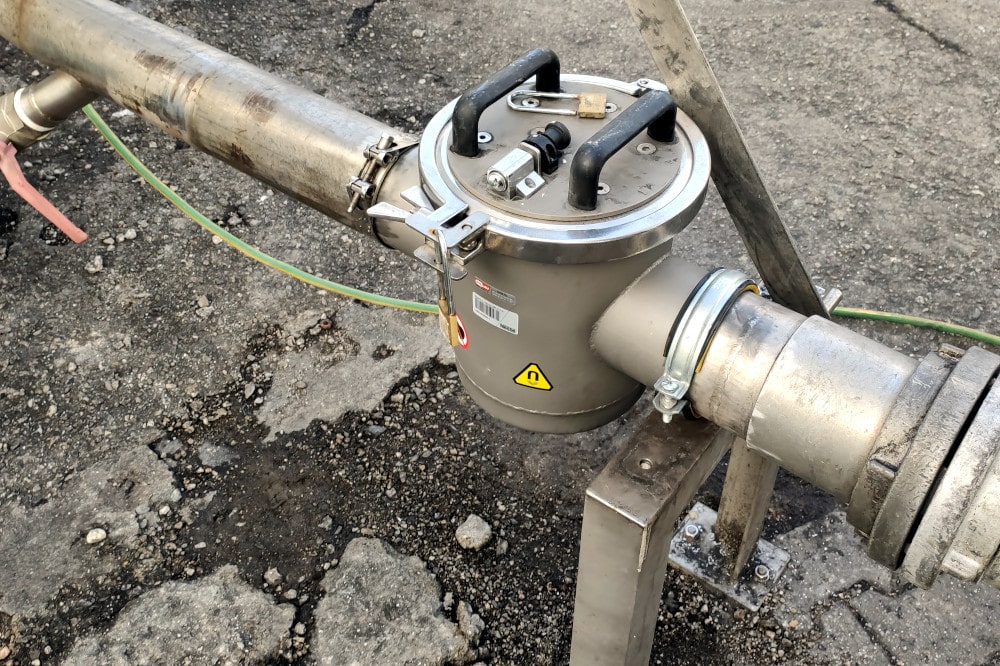

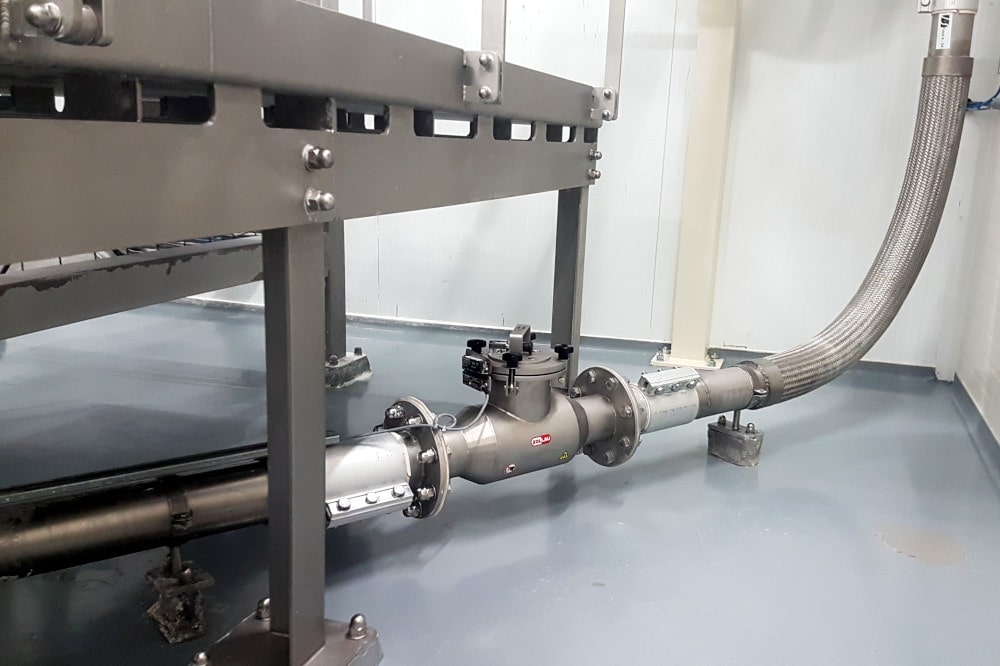

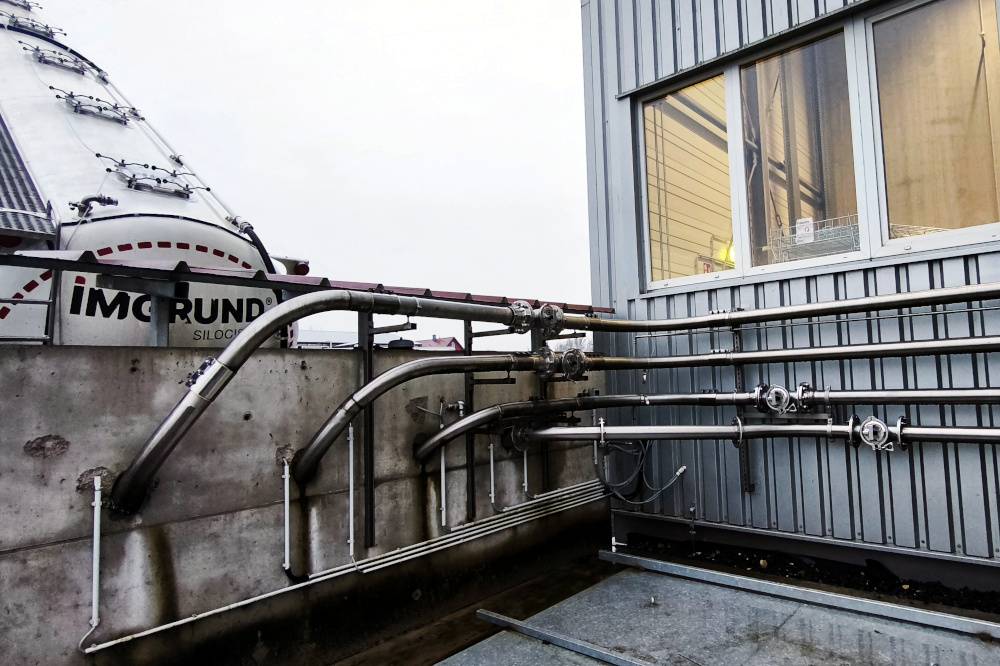

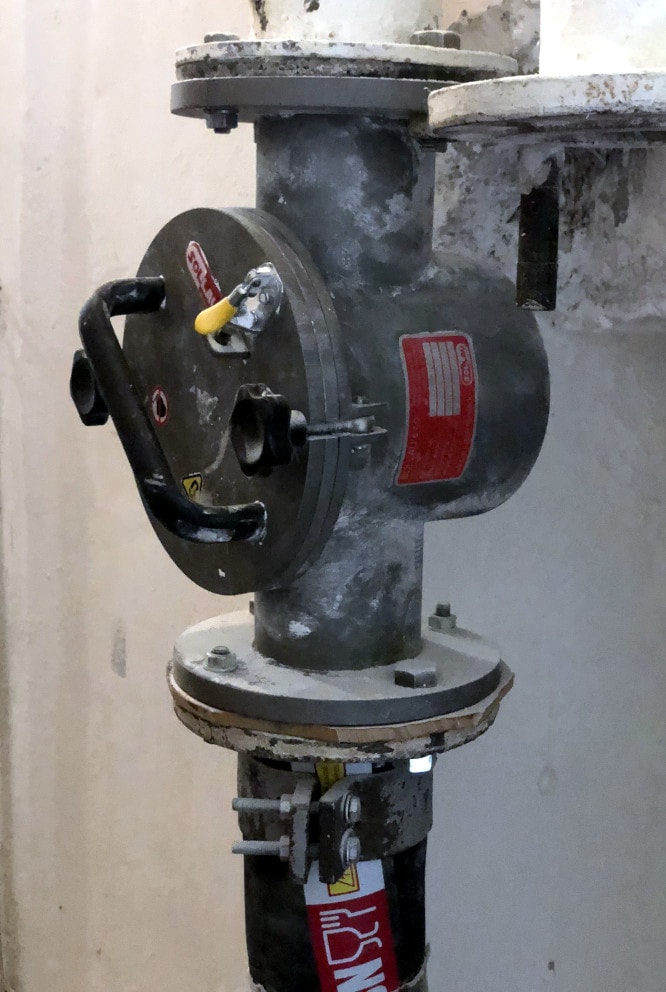

Este filtro magnético para tuberías se utiliza a menudo para separar partículas de hierro de los materiales transportados neumáticamente (por vacío o por presión), como harina, azúcar y granulado de plástico.

En el desferrizador se utilizan imanes de neodimio muy fuertes, ¡por lo que se pueden separar partículas férricas a partir de 1 µ! De forma estándar, el separador con barras magnéticas está equipado con imanes con una densidad de flujo magnético de 9.500 G, como opción ofrecemos una versión con una densidad de flujo magnético de 13.500 G. Además, si uno de los tubos magnéticos se daña, el propio cliente puede fácilmente reemplazarlo.

Garantía SOLLAU de 5 añosGarantía SOLLAU de 5 años

¡Podemos dar fe de la calidad de nuestros separadores magnéticos y es por eso que les ofrecemos la garantía de 5 años! ¡Puede confiar en nuestros separadores magnéticos! Somos especialistas en el campo de la separación magnética.

Beneficios del uso de la trampa magnética

  • Material sin partículas ferrosas
  • Rápido retorno de la inversión
  • Fácil instalación y funcionamiento = mayor voluntad de los usuarios a utilizar el separador

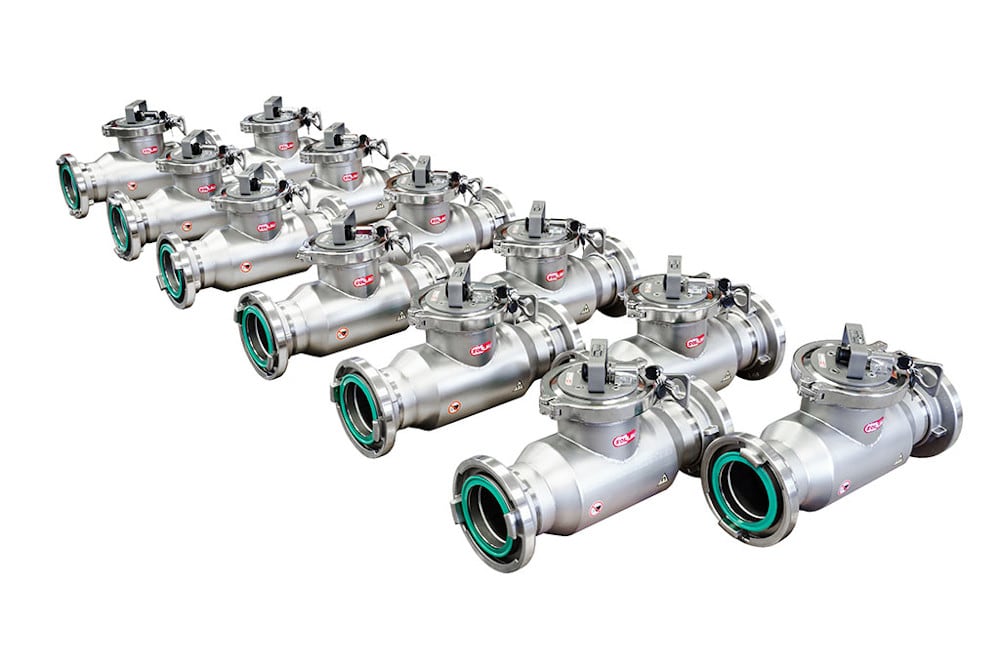

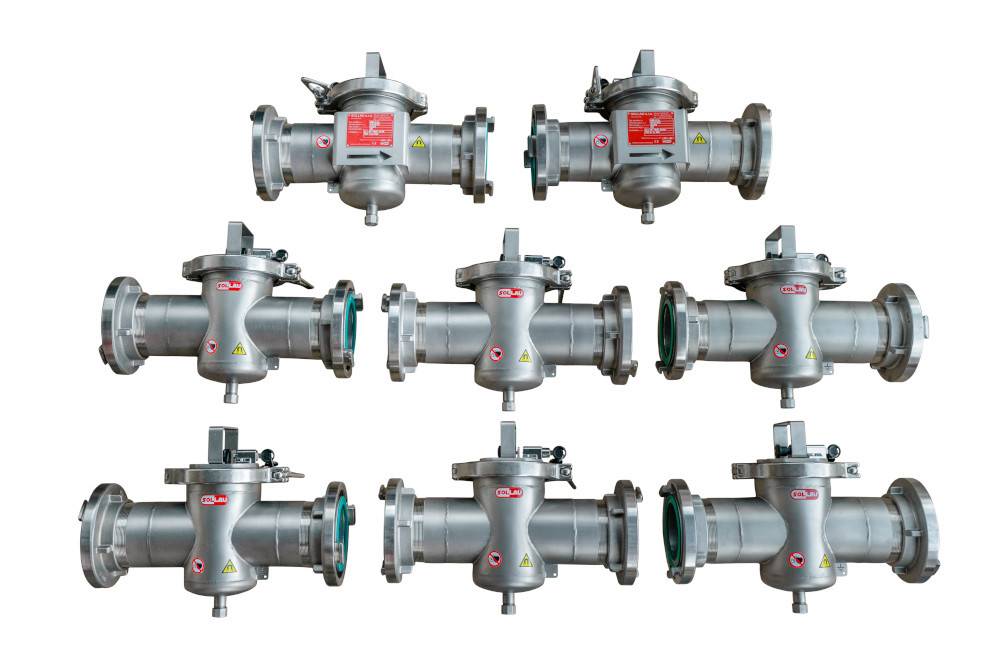

Fabricamos filtros magnéticos para transporte neumático de serie en diámetros de conexión de 80 a 200 mm, sin embargo, podemos ajustar las dimensiones de conexión y la manera de conexión (bridas con cuello, roscadas, blindas, deslizables etc.) según las necesidades de nuestro cliente.

Somos fabricante de estos filtros magnéticos. Garantizamos una ejecución técnica de primera clase y un precio favorable.

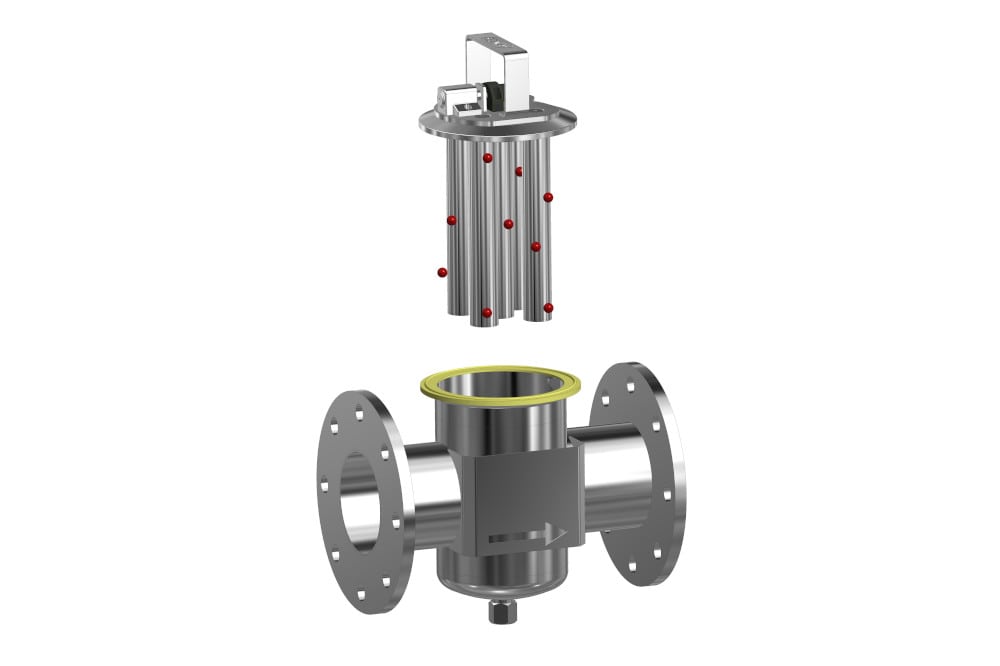

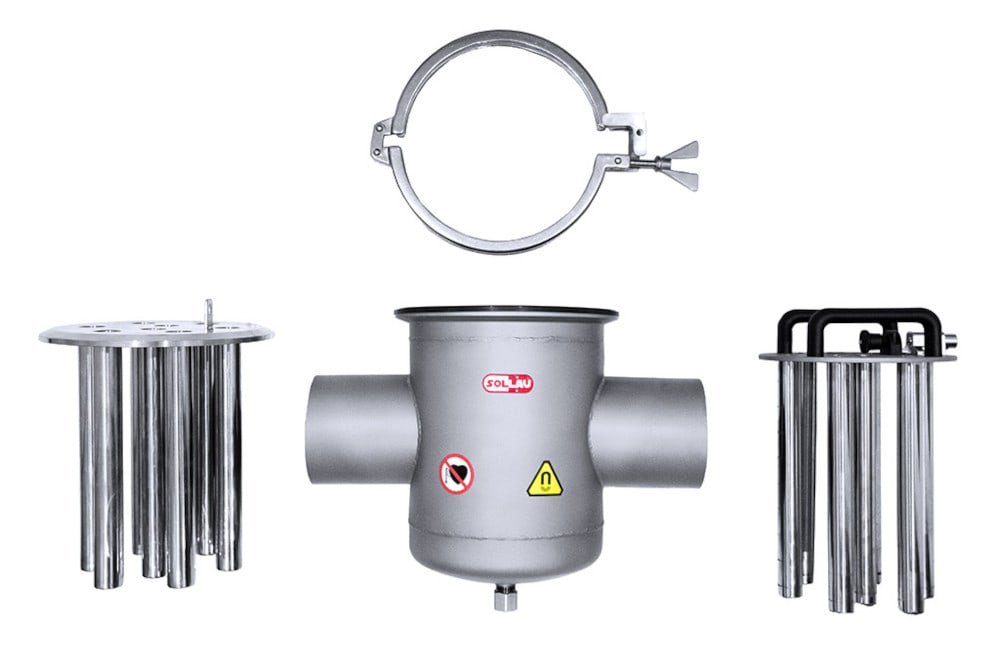

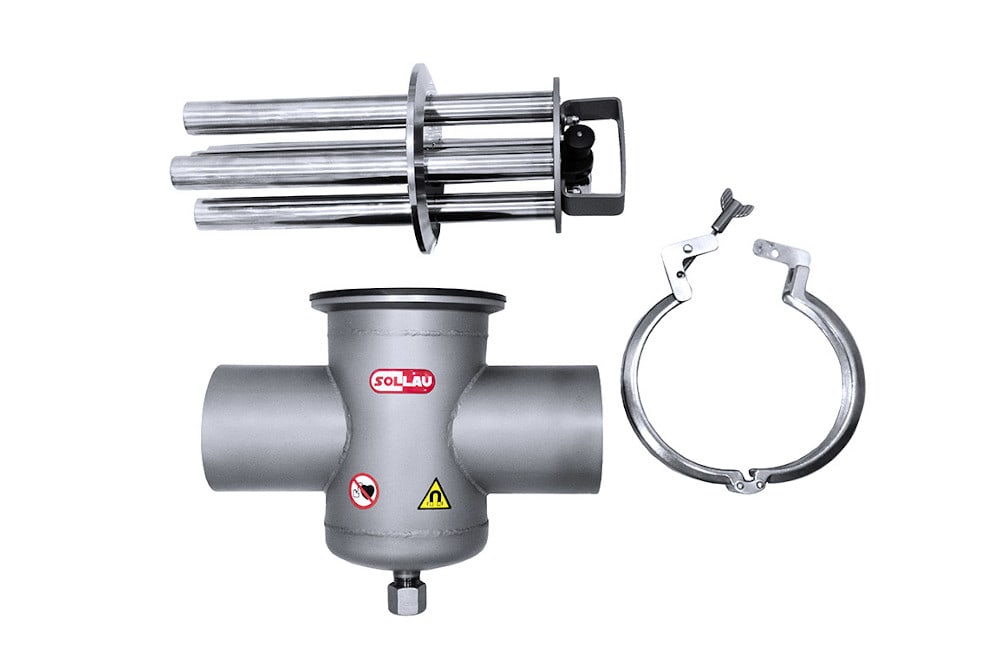

El filtro magnético para transporte neumático está compuesto de varias partes:



El separador magnético de cisterna está compuesto de varias partes:

  1. Componente magnético
    • Núcleos magnéticos
    • Tubos de protección de acero inoxidable
  2. Cuerpo del separador magnético

Los núcleos magnéticos están herméticamente cerrados en revestimiento de acero inoxidable (= barras magnéticas) y envueltos en los tubos de protección de acero inoxidable. Gracias a este sistema “tubo en tubo”, los núcleos magnéticos están protegidos y su vida útil se prolonga considerablemente. De esta manera se también elimina el riesgo de que se desprenda un fragmento del imán o su niquelado y contamine el material limpiado.

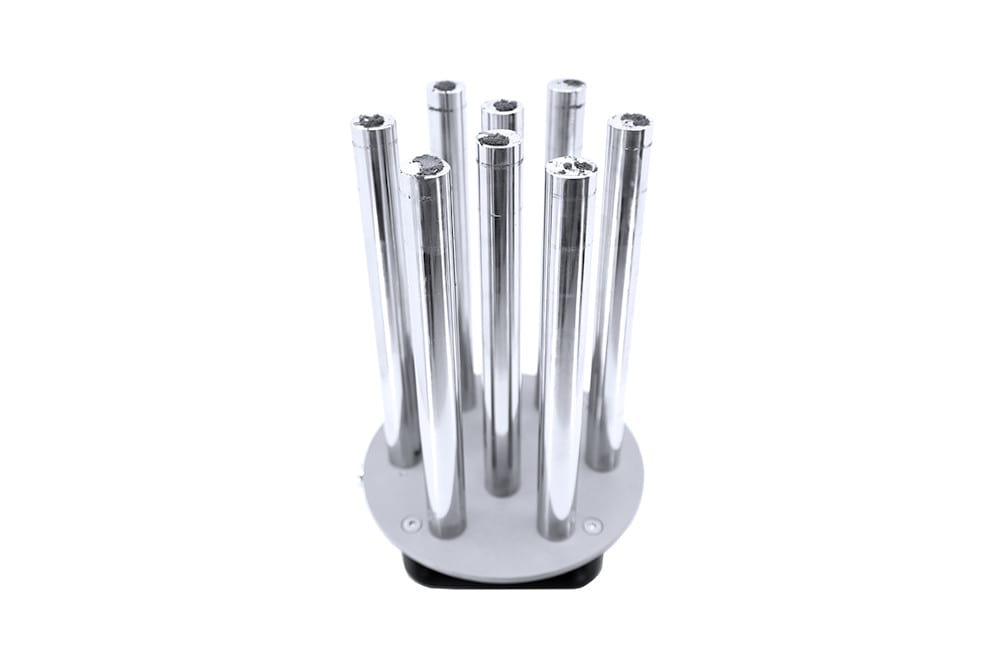

El componente magnético está equipado con barras magnéticas con imanes de neodimio muy potentes. Los tubos magnéticos crean un ingenioso laberinto, de modo que el material procesado está en contacto con varios tubos magnéticos. Gracias a este laberinto se garantiza la máxima eficacia de la separación magnética: ¡somos capaces de captar partículas ferromagnéticas desde 1 µ!

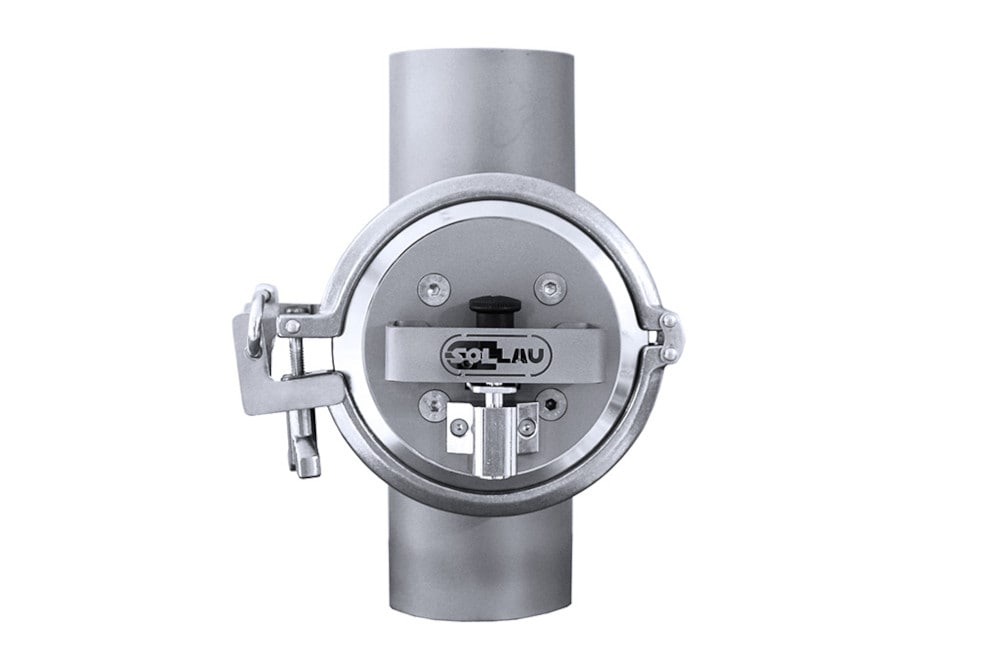

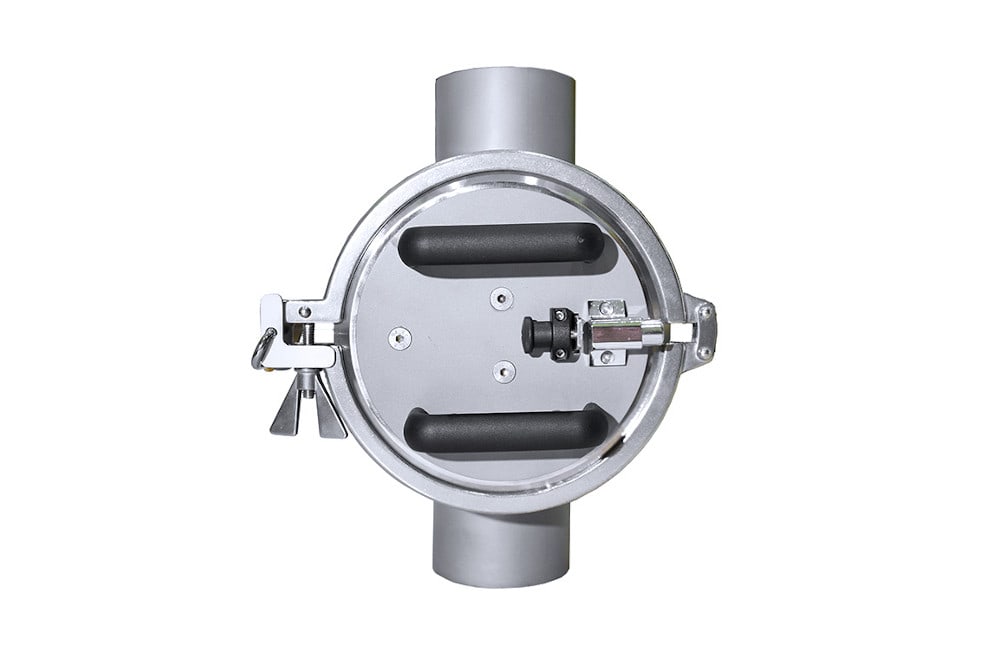

La fijación del componente magnético al cuerpo del separador se realiza mediante una abrazadera de cierre rápido. Por lo que la limpieza del separador es muy rápida y fácil.

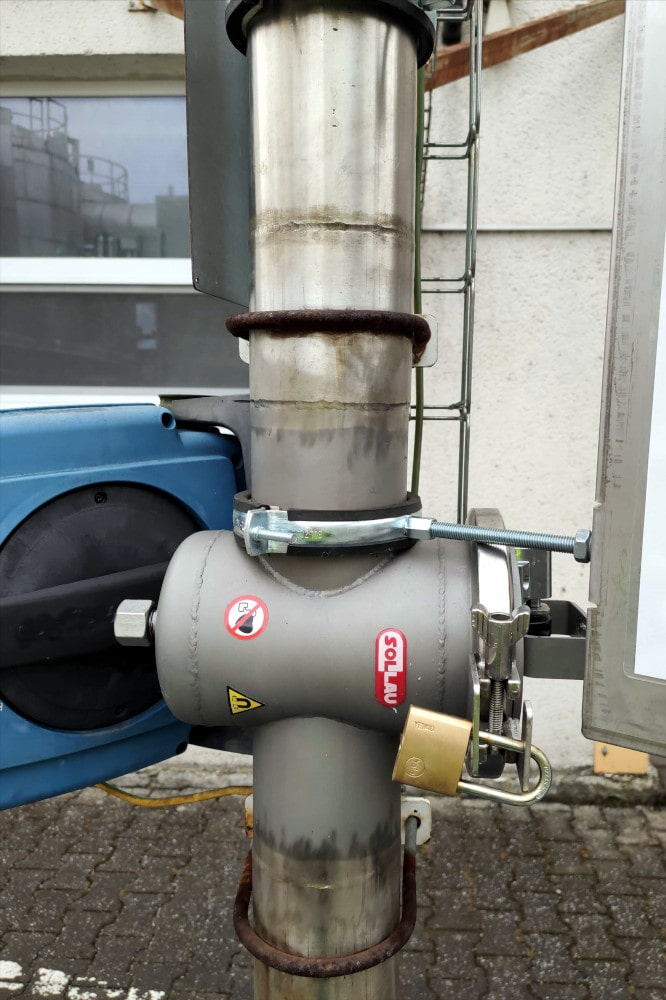

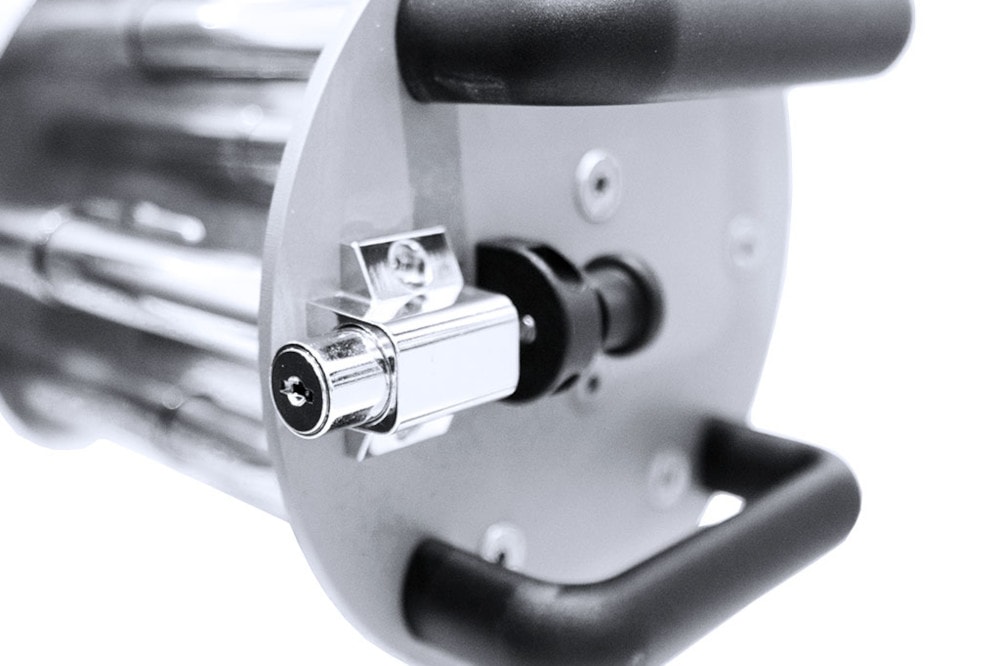

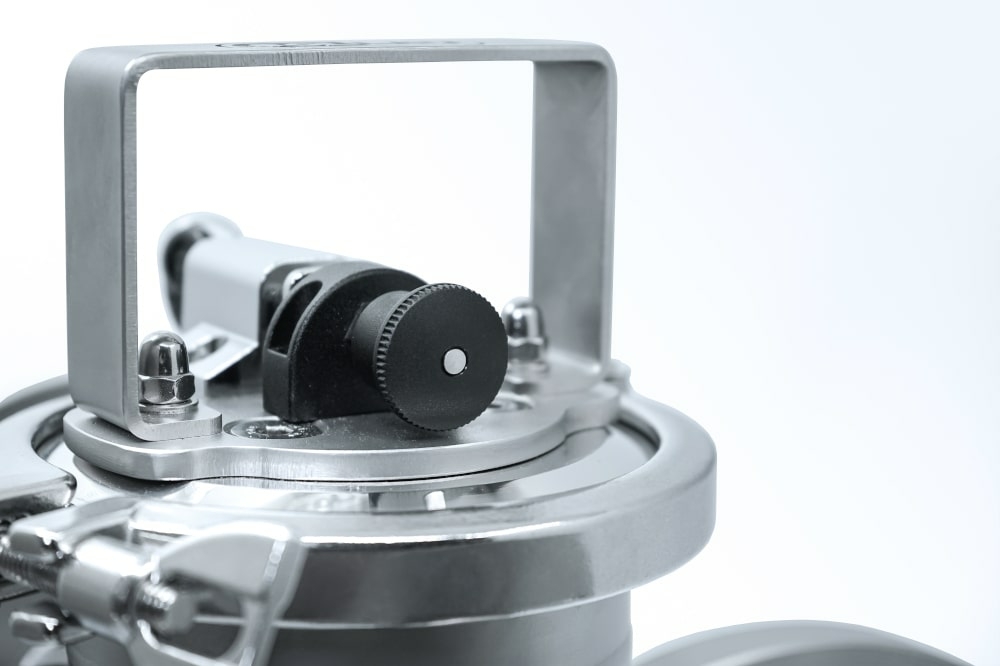

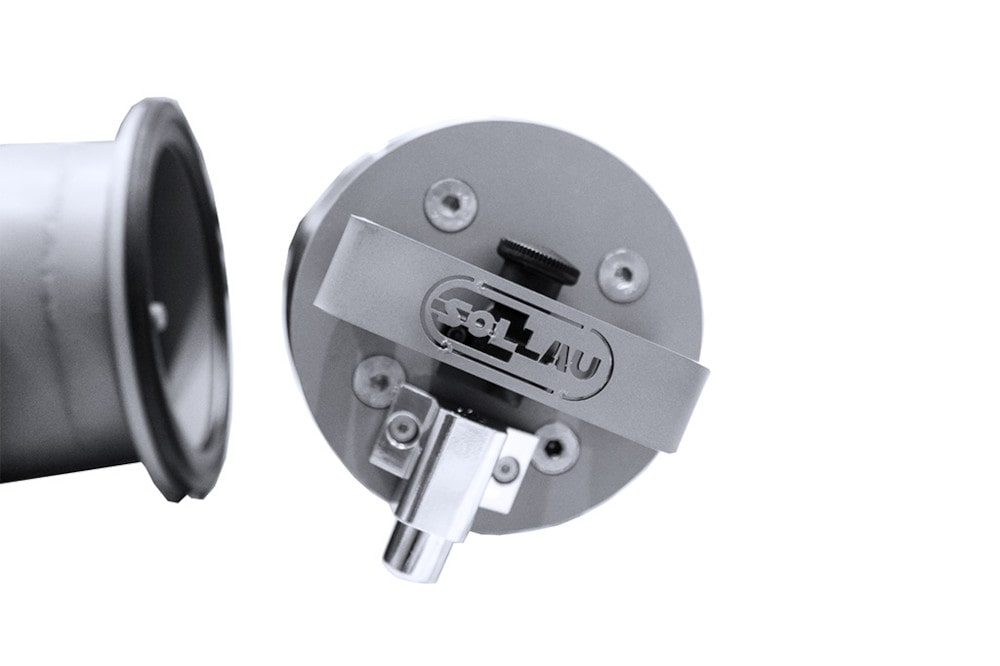

En el separador está integrado un bloqueo (= una cerradura) de tubos magnéticos, lo que protege el separador de una manipulación no deseada. Esto es, a menudo, requerido por los auditores para garantizar la seguridad del proceso de limpieza.

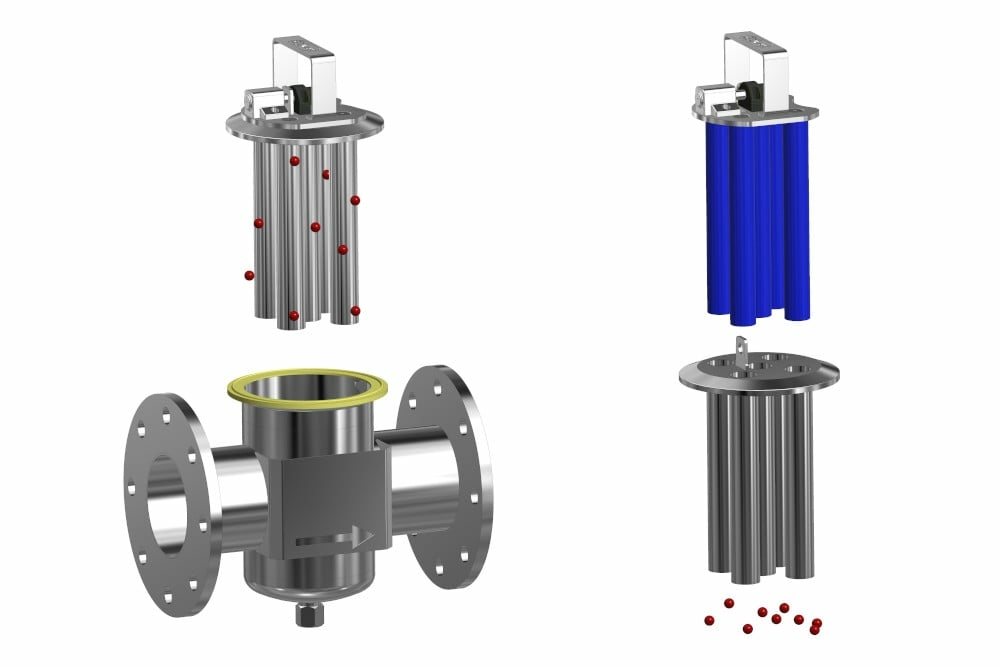

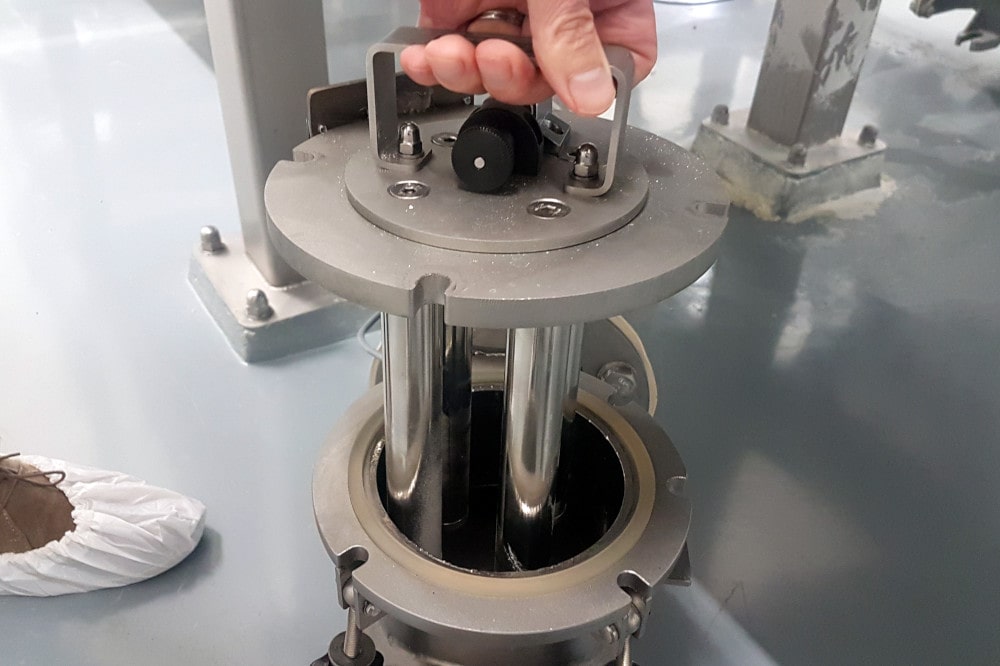

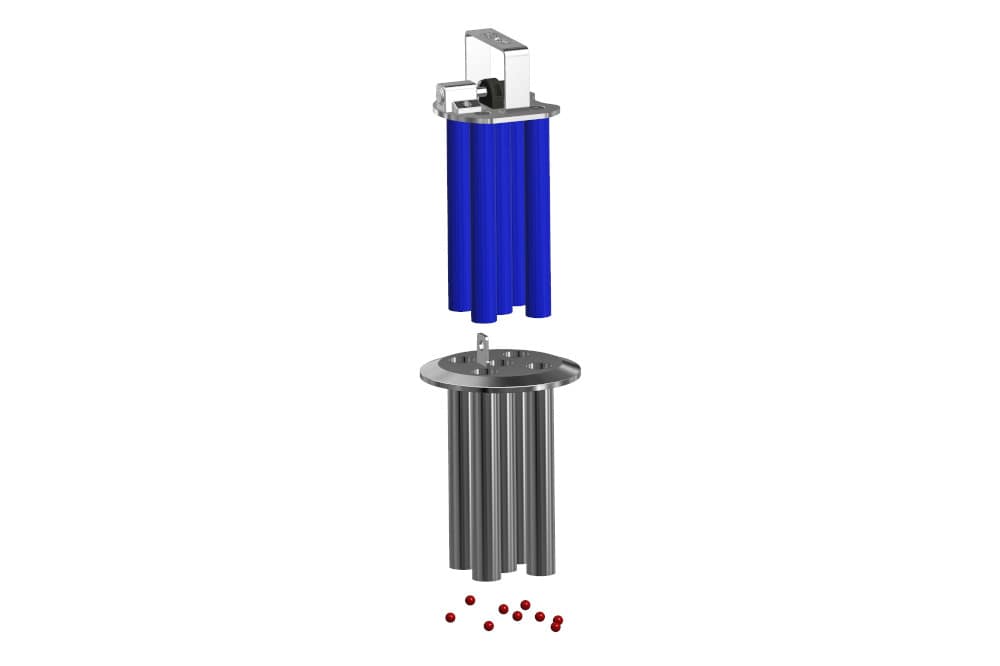

¿Cómo se realiza la limpieza del separador?

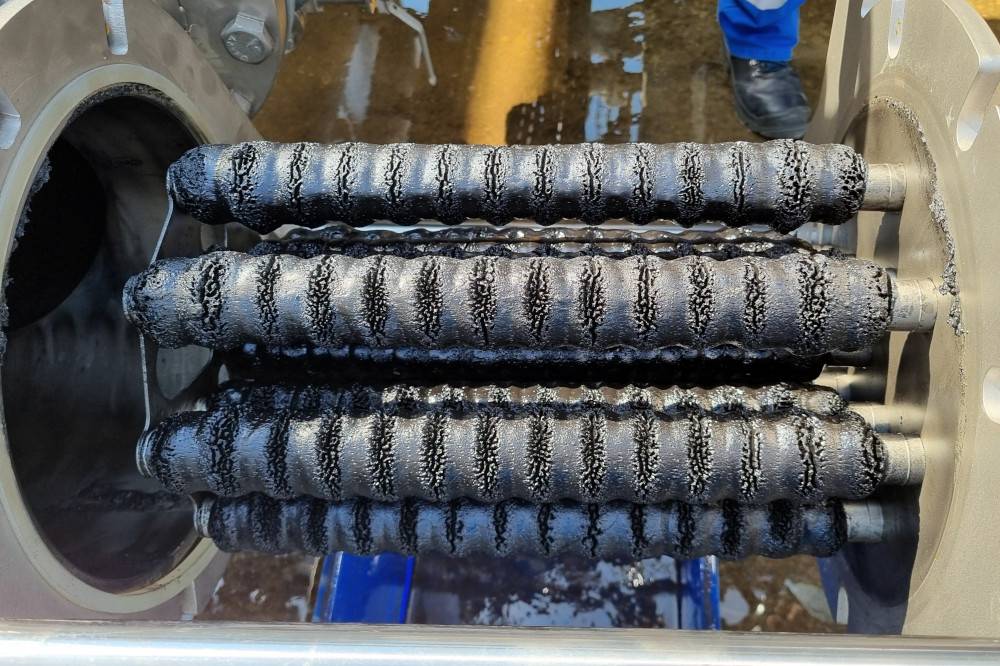

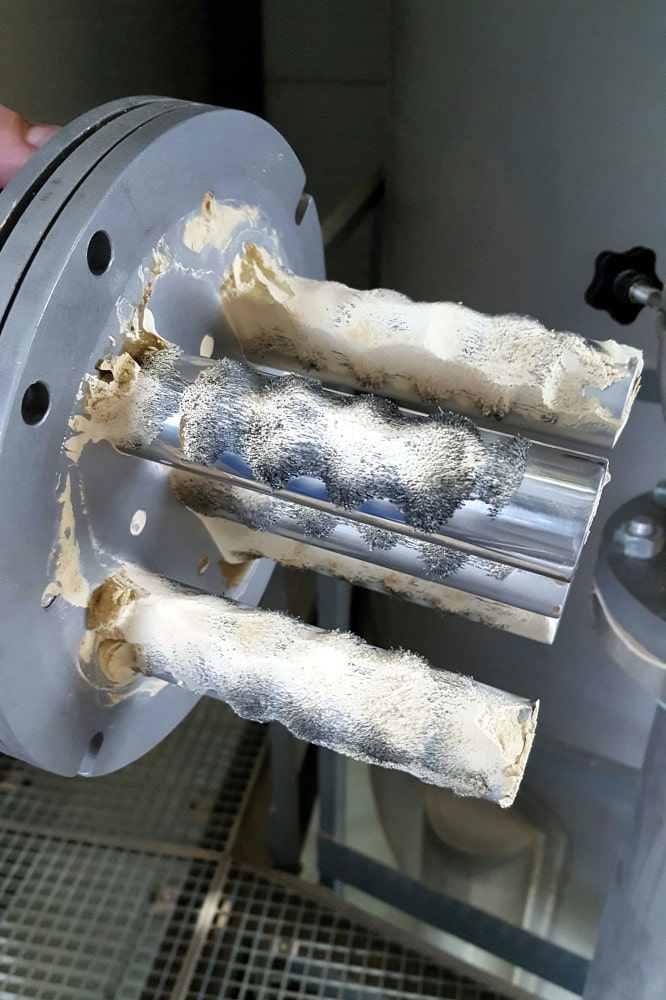

Las partículas ferromagnéticas quedan atrapadas en la superficie de los tubos de protección que están en contacto con el material separado.

Limpiar el filtro magnético es muy fácil y rápido. Se lleva a cabo en algunos pasos:

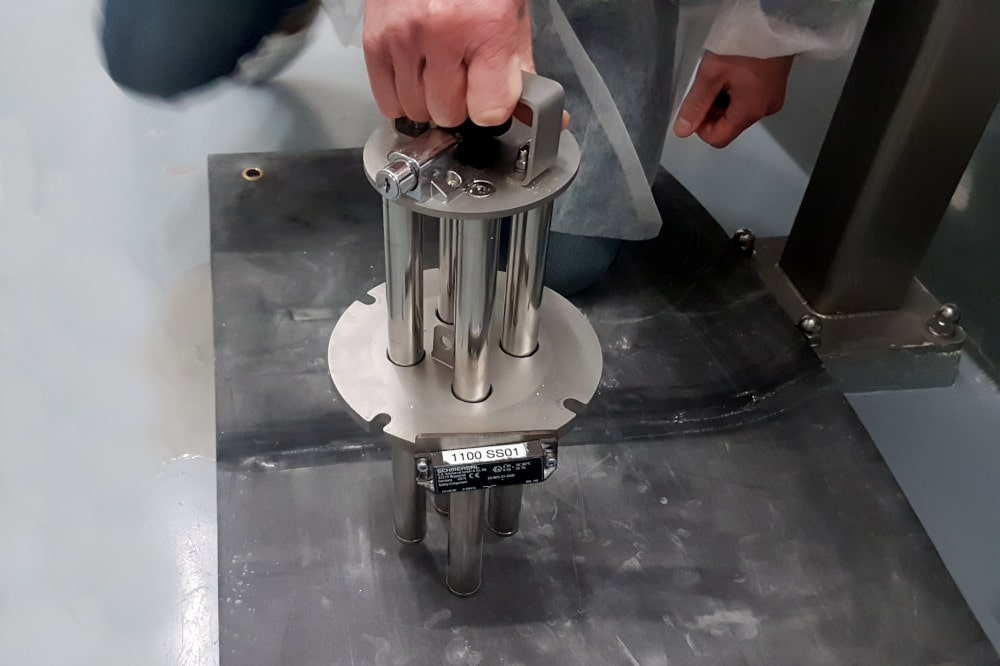

  1. Soltar la abrazadera
  2. Extraer el componente magnético del cuerpo del separador
  3. Retirar el conjunto de las barras magnéticas de los tubos de protección (de acero inoxidable) – los metales acumulados se caen
  4. Volver a montar el separador

Certificado TESYDOSOLLAU: ¡Nuestros productos están soldados por verdaderos profesionales!

Certificaciones de la empresa Sollau para soldaduras:
Autorización para realizar soldaduras en equipos a presión según PED 2014/68/UE
Certifcación para soldadura según EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 a 5, EN 13445 - 1 a 5

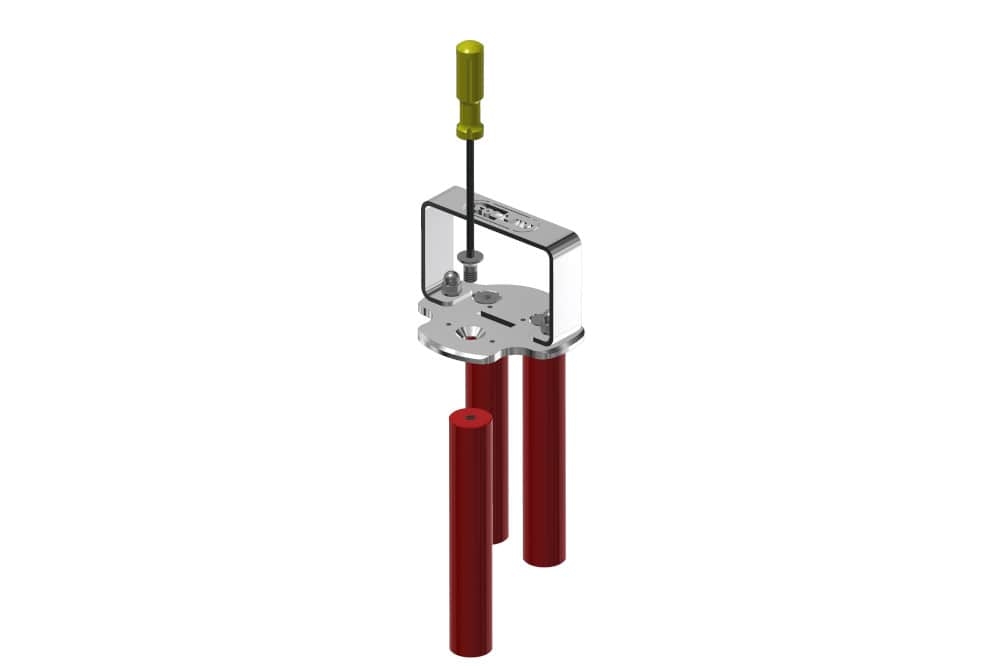

Cambio de las barras magnéticasCambio de las barras magnéticas

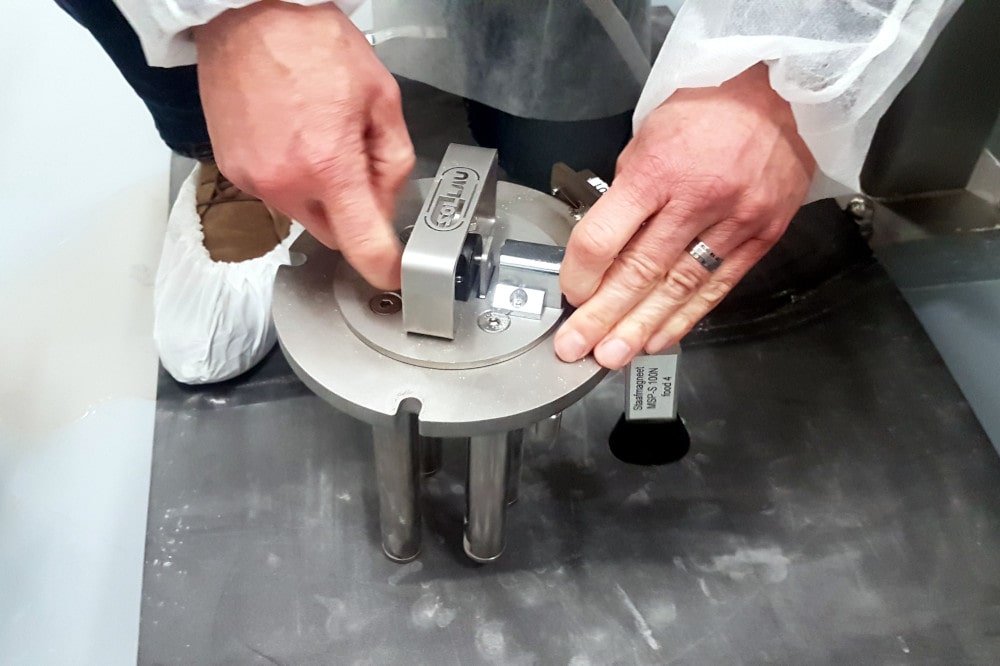

El separador magnético está diseñado para que sea posible reemplazar fácilmente las barras magnéticas del núcleo magnético (dañadas, por ejemplo, por un manejo inadecuado). Este cambio es realmente fácil: solo afloje un tornillo y reemplace la barra. Por lo tanto, no se requiere ninguna intervención de servicio por parte del fabricante.

Ofrecemos este separador magnético con tres tipos diferentes de tratamiento superficial:

  • con la superfice arenada (Ra 1,6 µm)
  • con el interior pulido (Ra 0,14 µm)
  • con toda la superficie pulida (Ra 0,14 µm)

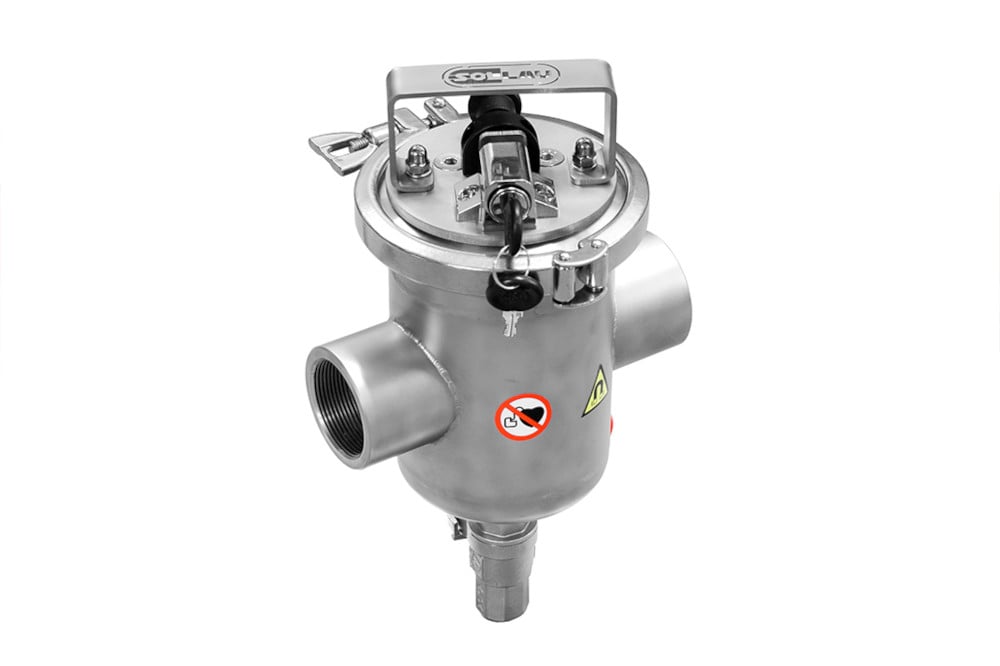

MSP-S OCTOPUS

Filtro magnético para el sistema de tubería de presión MSP-S OCTOPUS

  • Bajo peso = fácil manejo
  • 9.500 G en el punto de contacto con el material procesado
  • Versión opcional: 13.500 G
  • Resistencia a la presión de hasta 10 bares
  • Alta fuerza de desprendimiento
  • Cerradura de los tubos magnéticos integrada

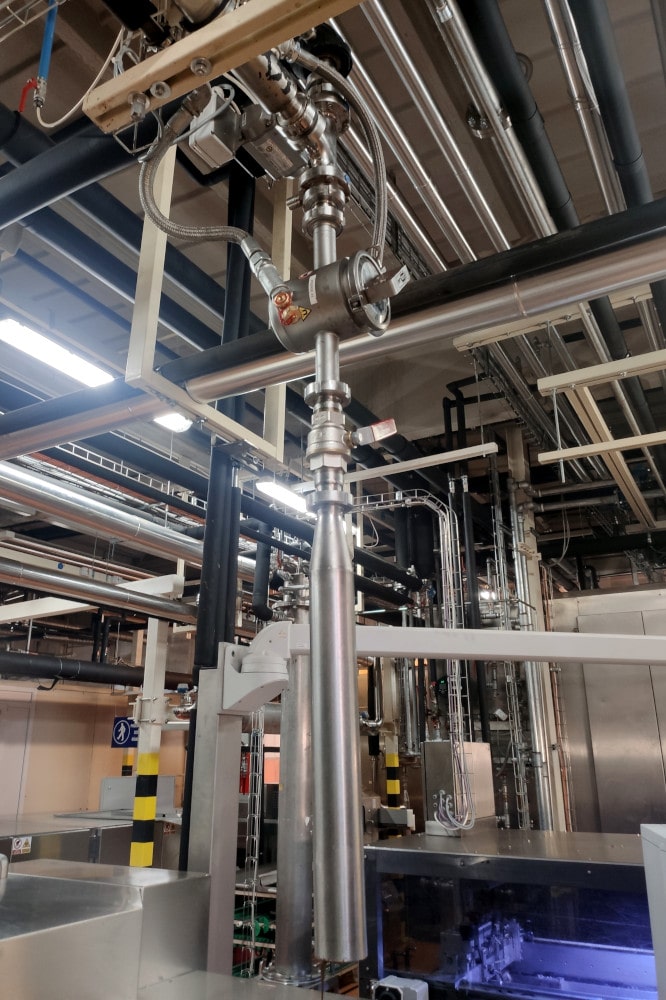

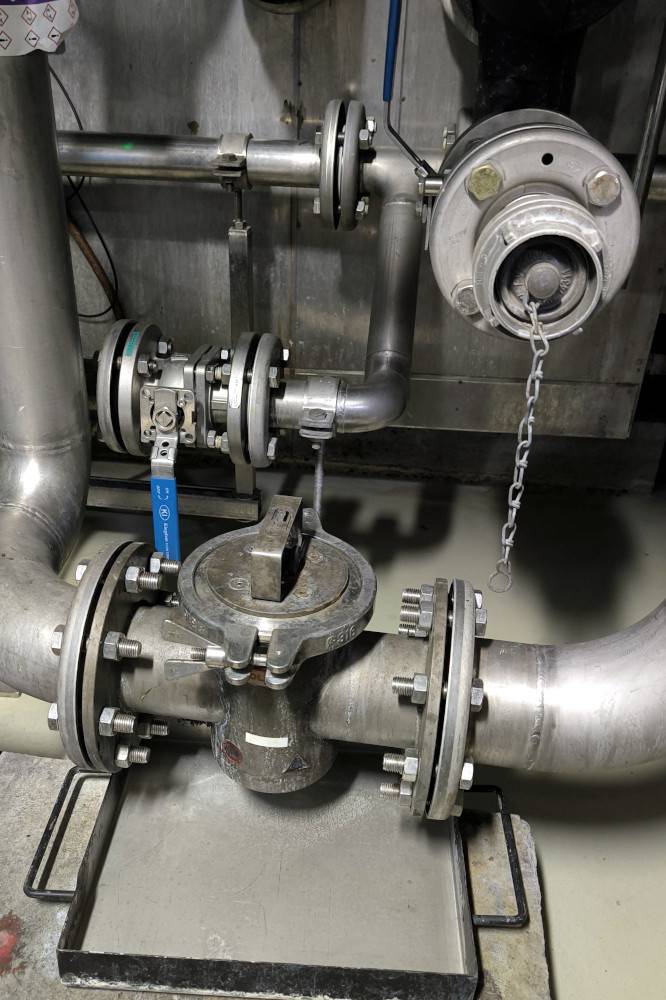

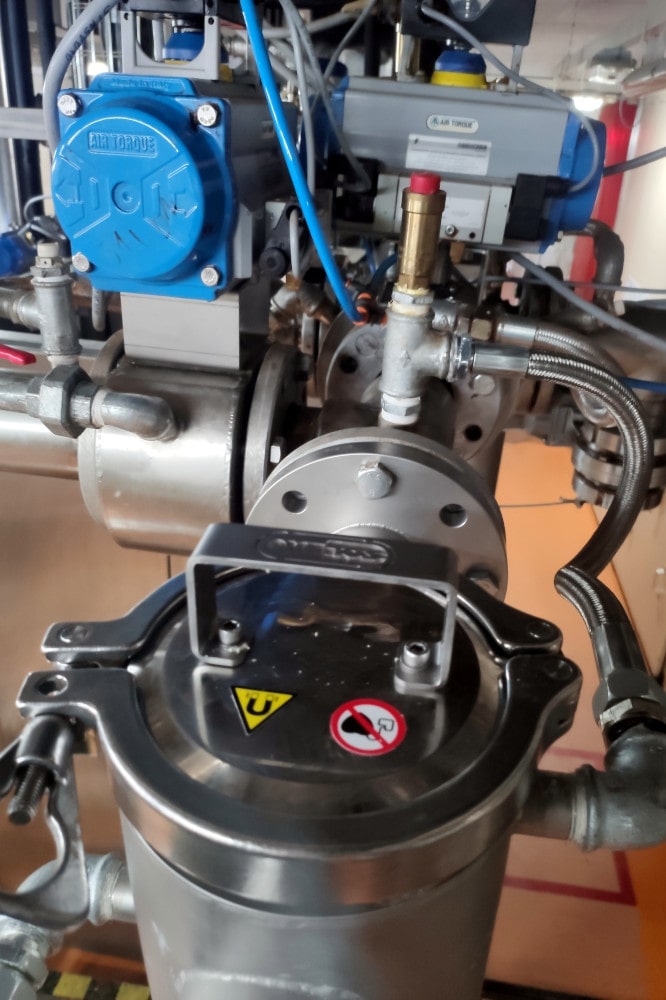

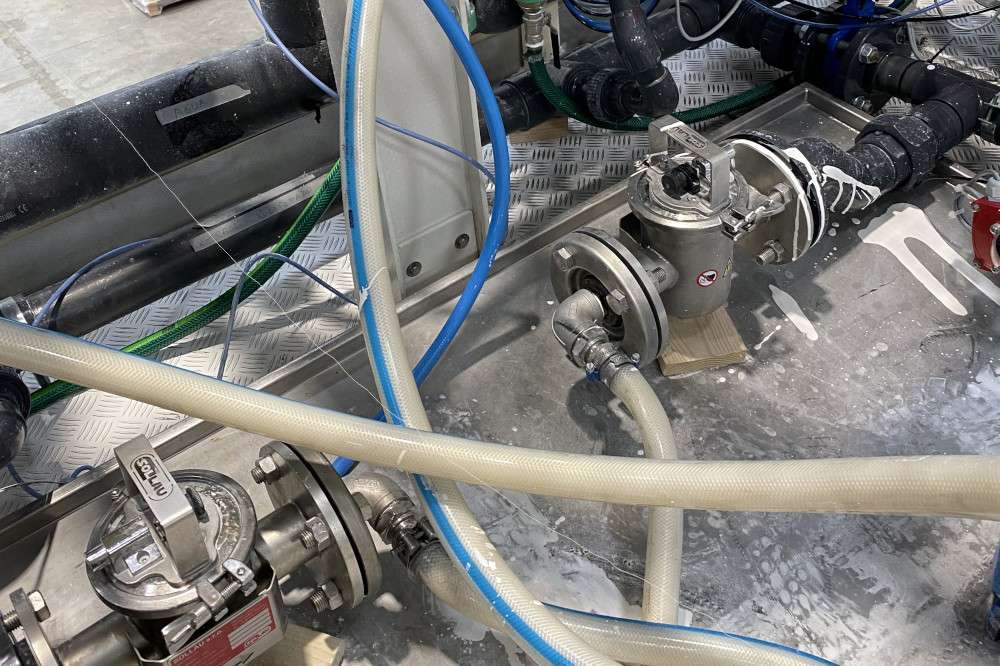

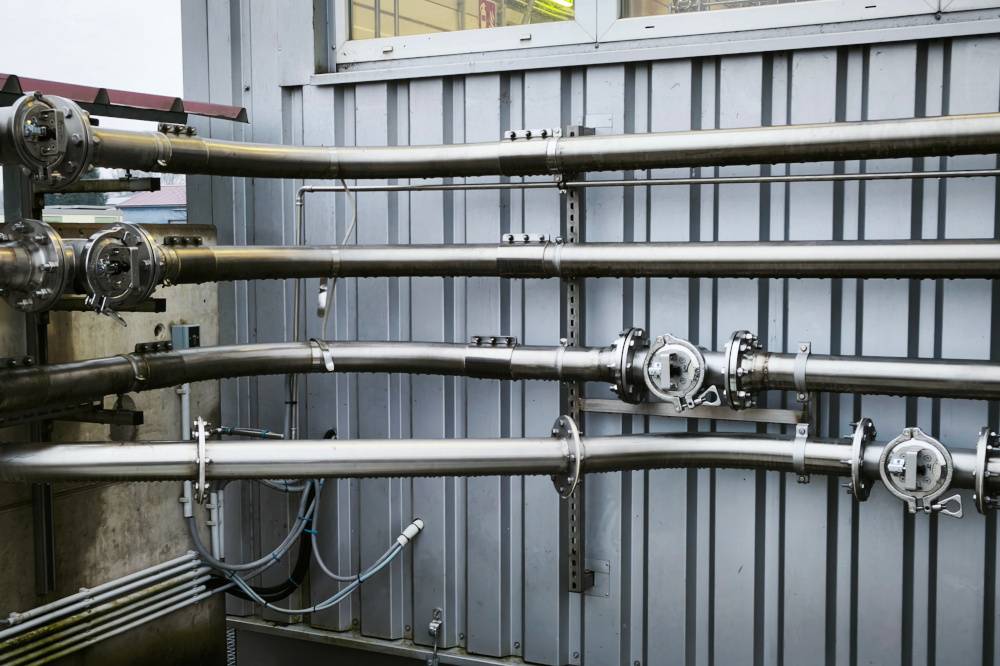

El separador para el sistema de tubería de presión está concebido para separar las partículas ferromagnéticas que se encuentran en el flujo del material líquido o fácilmente permeable.

ProductoDiámetro de entrada/salida (mm)Hoja de datos (EN)
MSP-S 50 N OCTOPUS 50 Visualizar el PDF
MSP-S 65 N OCTOPUS 66 Visualizar el PDF
MSP-S 80 N OCTOPUS 80 Visualizar el PDF
MSP-S 100 N OCTOPUS 100 Visualizar el PDF
MSP-S 125 N OCTOPUS 125 Visualizar el PDF
MSP-S 150 N OCTOPUS 150 Visualizar el PDF
MSP-S 200 N OCTOPUS 200 Visualizar el PDF

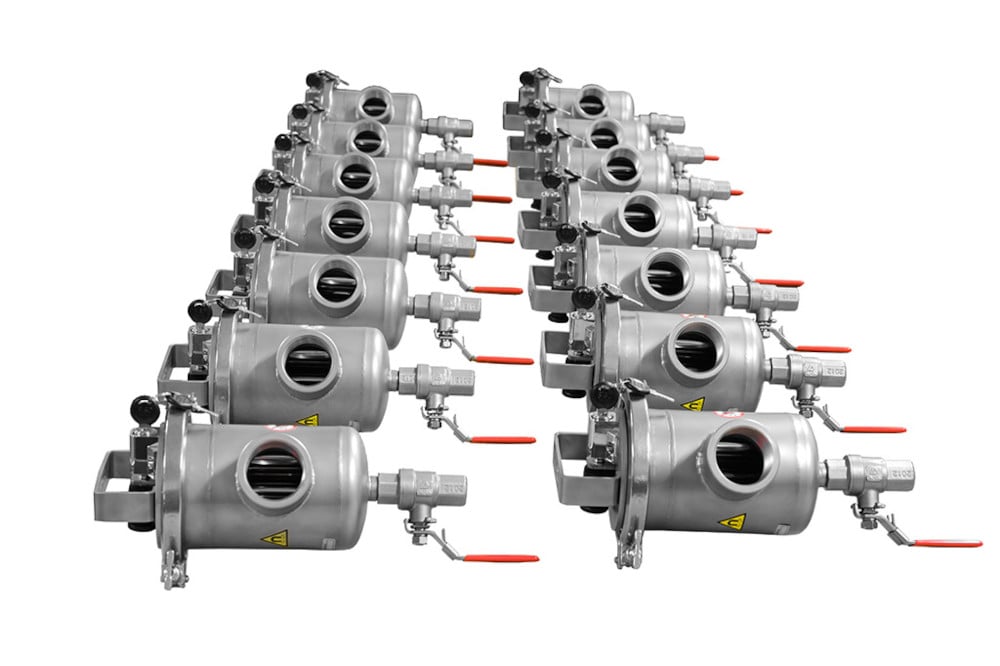

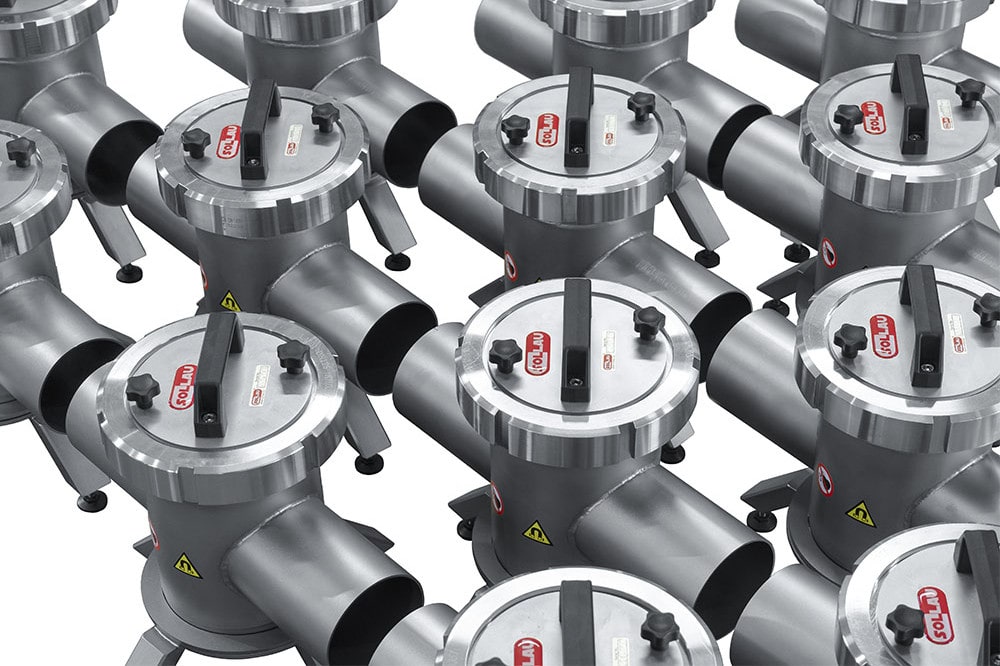

Separadores magnéticos en stock

Algunos productos de esta serie de modelos están disponibles para su compra inmediata. Estamos ampliando constantemente la oferta de separadores magnéticos en stock para poder entregárselos inmediatamente. Póngase en contacto con nuestro distribuidor para conocer la disponibilidad actual.



¿En qué sectores industriales se podrá utilizar el filtro magnético?

El separador magnético MSP-S se caracteriza por el diseño macizo en acero inoxidable, gran potencia (gracias a los imanes de tierras raras), instalación simple y mantenimiento fácil. Se utiliza sobre todo en las industrias cerámica, química, alimentaria y en instalaciones de saneamiento e higiene.
