Separador magnético de placa sobre tobogán DND-SFX
El imán de placa con limpieza automática es la solución única para la separación de partículas de hierro que se encuentran en el flujo del material seco o semilíquido (de varias granulometrías) deslizando en un tobogán.
¿Cómo funciona un separador magnético suspendido?
Los elementos básicos de este separador magnético autolimpiante consisten en una estructura autoportante con una placa magnética, una placa de protección (y de extracción), un tobogán de acero inoxidable y dos tolvas de salida (para las separadas partículas férricas).

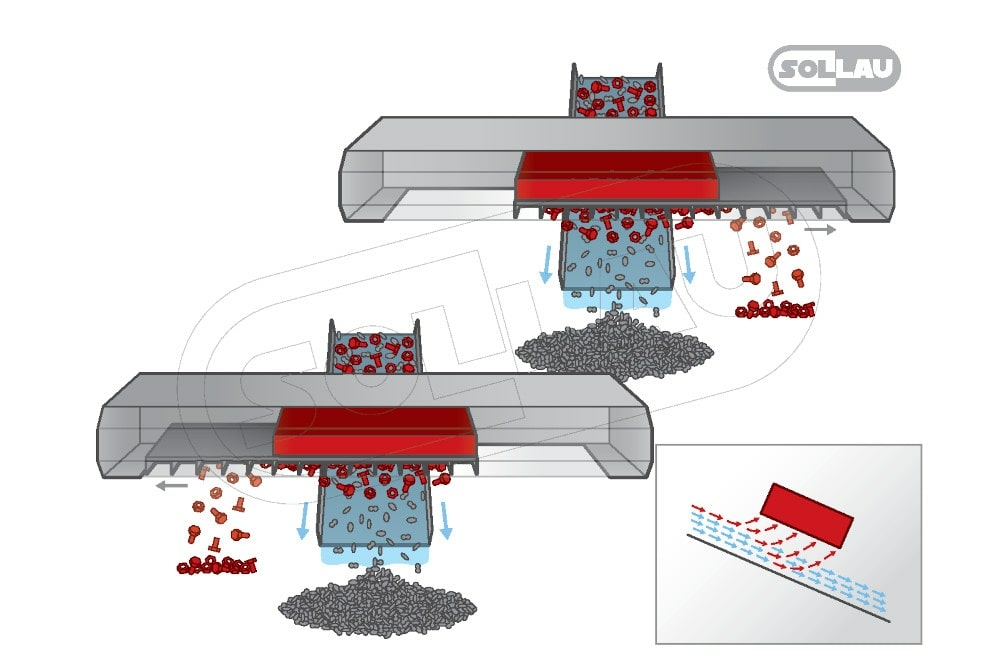

La placa magnética está suspendida encima del tobogán del acero inoxidable y las partículas férricas levantadas por el imán (= extraídas del material circulando en el tobogán) se conducen (en intervalos determinados) por medio de la placa de extracción a las tolvas de salida laterales. El material limpio fluye para el próximo procesamiento.
¿Cómo se limpia el imán suspendido con limpieza automática?
Los intervalos de limpieza de la placa magnética pueden ser ajustados individualmente según el tipo del producto a limpiar y grado de su contaminación. Para la separación más eficaz posible de las partículas magnéticas, el separador magnético de placa dispone de imanes potentes de neodimio NdFeB. La limpieza automática del separador magnético se asegura por medio de elementos neumáticos y la unidad de control plenamente programable. La estructura compacta de acero inoxidable DIN 1.4301 asegura la incorporación robusta en las existentes líneas de producción y a la vez garantiza la alta resistencia y larga vida útil de todo el sistema.
Otras ventajas del imán autolimpiante de placa
Gracias al diseño único del separador automático no es necesario interrumpir el flujo de material durante la limpieza del imán (= producción continua). Otra ventaja indudable es el hecho de que el material a limpiar no entra en contacto directo con núcleos magnéticos ni con la placa de extracción, por lo tanto ni siquiera alta abrasividad del material procesado puede resultar en el daño del separador magnético o amenazar la continuidad de su funcionamiento.
SOLLAU: ¡Nuestros productos están soldados por verdaderos profesionales!
Certificaciones de la empresa Sollau para soldaduras:
Autorización para realizar soldaduras en equipos a presión según PED 2014/68/UE
Certifcación para soldadura según EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 a 5, EN 13445 - 1 a 5
DND-SFX
- Gran área de separación magnética
- Gran capacidad de procesamiento
- Densidad de flujo magnético: 5 800 G
Separador magnético automático de placa sobre tobogán de entrega es la solución única para la separación de partículas ferromagnéticas que se encuentran en el flujo del material seco o semilíquido de diversa granulosidad.
| Producto | Capacidad máxima (t/h) | Anchura de trabajo (mm) | Hoja de datos (EN) |
|---|---|---|---|
| DND-SFX 500 | 30 | 500 | Visualizar el PDF |
DND-SFX está diseñado para material transportado por tobogán — captura impurezas ferromagnéticas de material seco o semilíquido de diversa granulometría sin interrumpir el ciclo de producción. DND-AC está destinado principalmente a cintas transportadoras con material seco. DND-SFX es también una alternativa más económica a los separadores de tambor con flujo interno, utilizados por ejemplo en la producción de cemento, procesamiento de minerales o trituración de carbón en centrales térmicas.
La placa magnética está suspendida sobre un tobogán de acero inoxidable; las impurezas ferromagnéticas capturadas se acumulan continuamente en la placa de extracción. A intervalos de tiempo predefinidos, la placa de extracción las transporta hacia las tolvas laterales, sin interrumpir el flujo de material. El proceso de limpieza lo garantizan elementos neumáticos controlados por una unidad de control totalmente programable.
DND-SFX está equipado exclusivamente con imanes de neodimio NdFeB con una inducción de 5.800 G, capaces de retener partículas ferromagnéticas desde 0,5 mm. El fuerte campo magnético impide que las impurezas capturadas sean arrastradas por el material en movimiento.
Sí — el material procesado nunca entra en contacto directo con los núcleos magnéticos ni con la placa de extracción, por lo que incluso una alta abrasividad no compromete el equipo ni la continuidad de la operación. La construcción compacta está fabricada en acero inoxidable DIN 1.4301, que garantiza resistencia a entornos químicamente agresivos y larga vida útil.
Los intervalos de limpieza se pueden ajustar individualmente mediante la unidad de control totalmente programable, según el tipo de material procesado y su grado de contaminación. Esta flexibilidad permite optimizar la eficiencia de separación para condiciones operativas específicas.

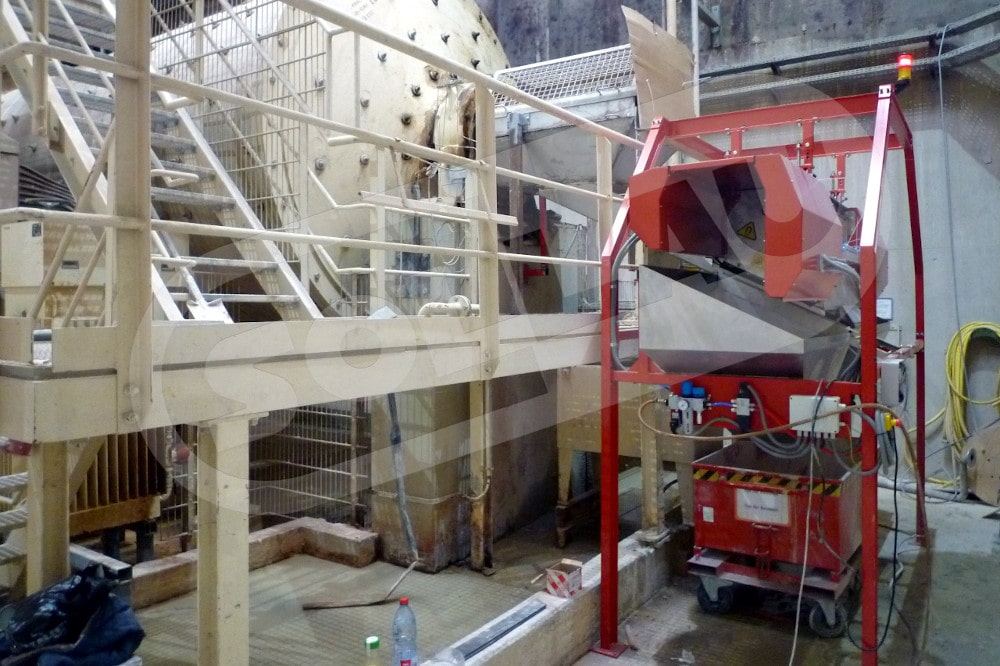

DND-SFX se utiliza principalmente en cementeras y fábricas de cal, la industria cerámica y del vidrio, y en centrales térmicas — es decir, en operaciones donde el material se transporta por toboganes o donde se procesa el flujo de molinos de bolas. Es adecuado en todos los casos donde se requiere una separación automática fiable sin paradas de producción.
El modelo estándar es DND-SFX 500, con una anchura de trabajo de 500 mm y una capacidad máxima de 30 t/h. Podemos adaptar las dimensiones y el diseño general a los requisitos específicos de su operación, con asistencia completa desde la medición del sitio hasta la instalación y la formación. El equipo cuenta con garantía de hasta 10 años.
¿En qué sectores industriales se podrá utilizar el imán auto-limpiante?
El separador autolimpiable DND-SFX es sobre todo una alternativa equivalente a los caros tambores magnéticos (“trunnion magnet”) que se utilizan para limpiar el flujo del material de molinos de bolas (en producción de cemento, procesamiento de minerales, trituración de carbón en centrales termoeléctricas, producción de la espuma de vidrio etc.).
