Separadores magnéticos de chapas MC
El flotador magnético MC está equipado de forma estándar con imanes de ferrita (en base de requisito especial se puede suministrar este separador con imanes de neodimio NdFeB extremadamente potentes) y se utiliza para separar y elevar chapas de acero de una pila y mantenerlas en suspensión.

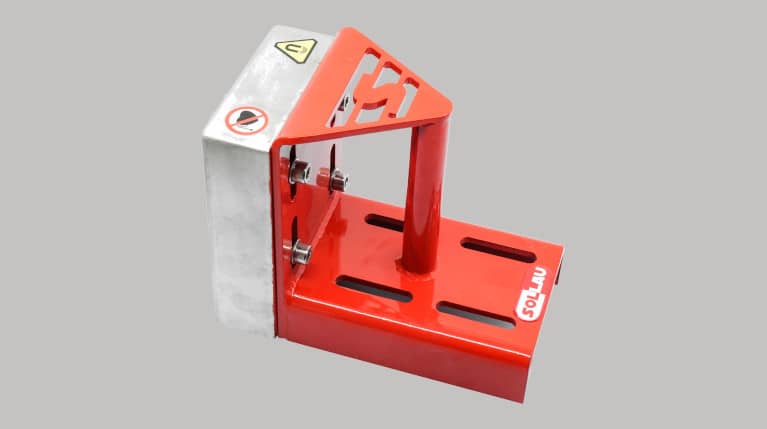

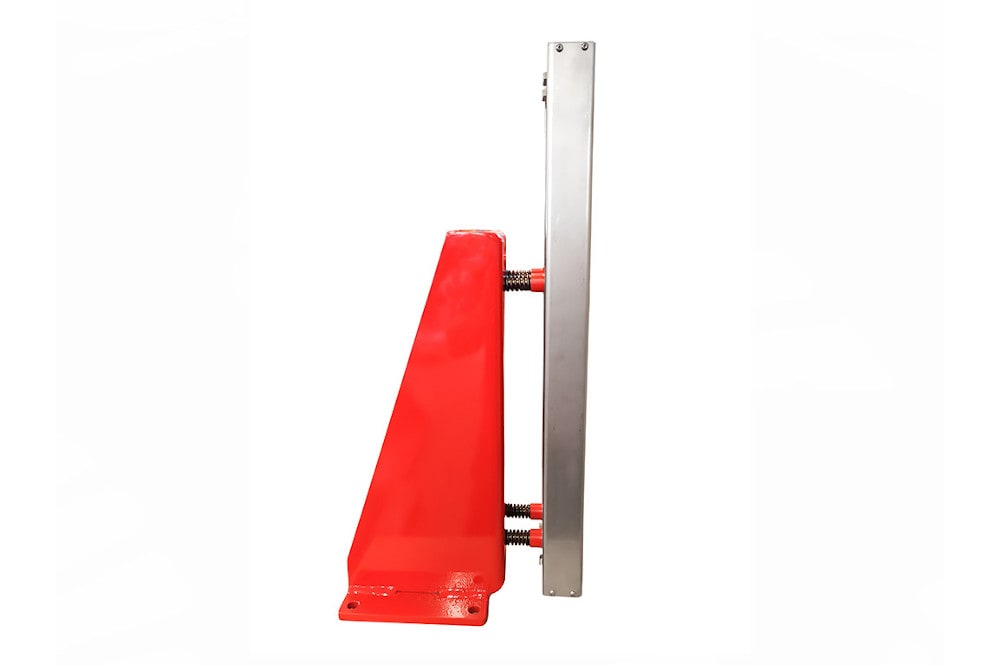

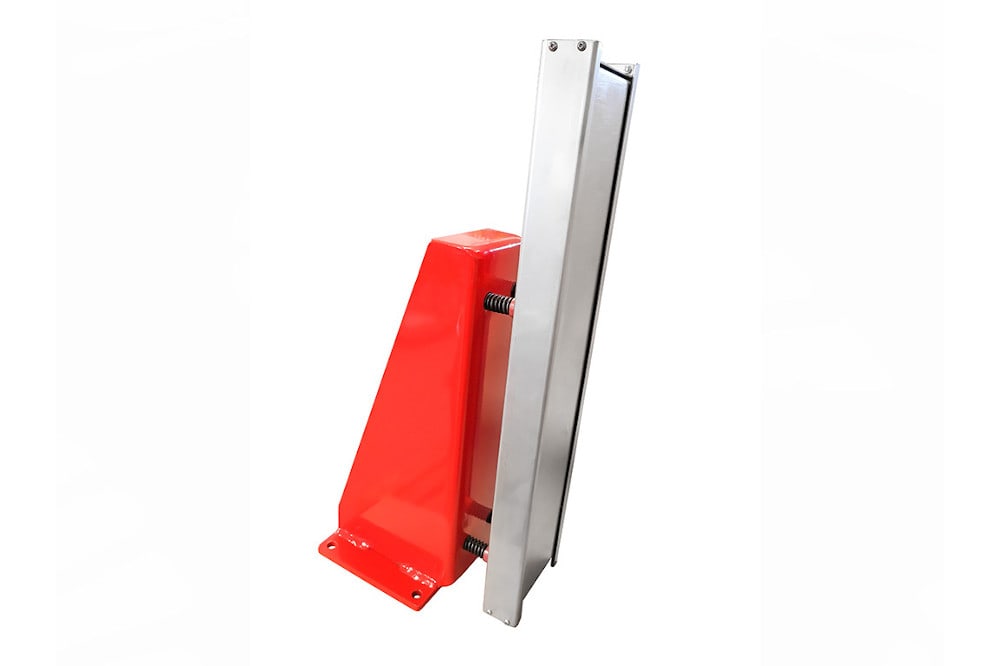

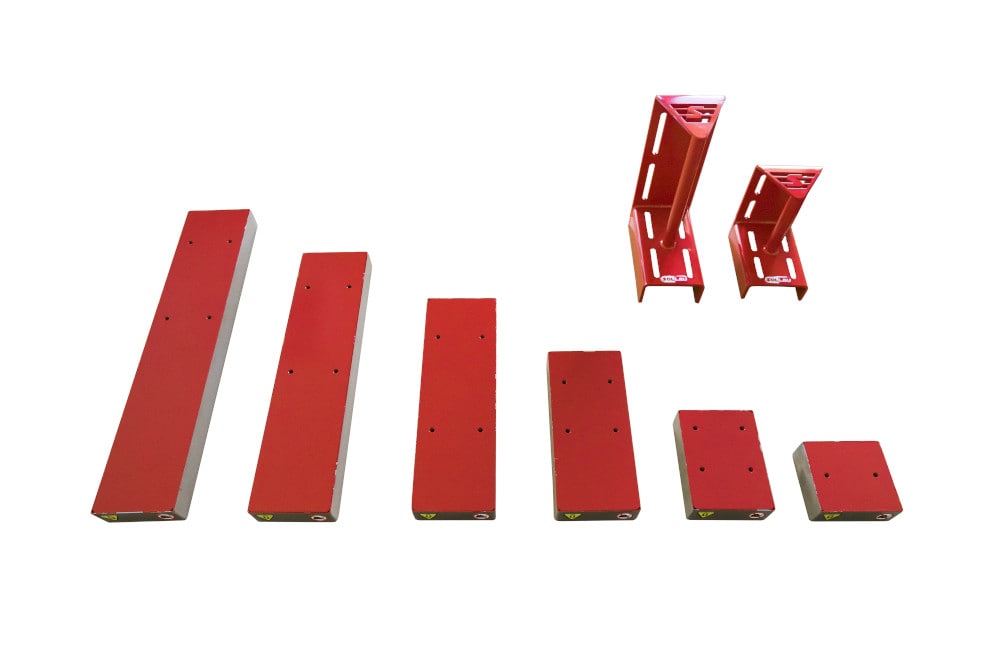

Los componentes básicos del flotador magnético son el bloque magnético en camisa de acero inoxidable y la consola de soporte (para fijar el bloque magnético).
¿Cómo funcionan los separadores magnéticos de chapas?
Los separadores de chapas MC SOLLAU están destinados para las chapas ferromagnéticas de 3 mm de grosor y para las pilas de chapas con la altura máxima de 530 mm. Para elegir el tipo correcto (y la cantidad) de los separadores magnéticos necesarios hay que definir la dimensión y el grosor de la chapa de acero, altura de la pila y también el tratamiento superficial de las chapas (es decir, hay que especificar si las chapas son pegadizas con la superficie tratada con aceite, o secas), ya que estos parámetros influyen sobre la aplicación de los flotadores.
Por eso el cliente que trabaja por ej. con chapas secas de 1 mm de grosor, de tamaño 900 x 600 mm y altura de la pila 50 mm necesita un separador magnético completamente diferente que el procesador de las chapas de 2,5 mm, tratadas con aceite, de tamaño 2000 x 1000 mm y altura de la pila 500 mm (mientras que en el primer caso basta para separar una unidad del modelo del separador menos potente MC-F80, en el segundo caso es necesario aplicar a la vez varios separadores del tipo más potente MC-F530).
Ventajas de los separadores magnéticos de chapas de acero MC
- el campo magnético, que generan estos separadores de chapas, es potente, estable y no varía durante años
- dimensiones pequeñas y peso reducido
- en comparación con otros sistemas de separación de chapas (por ej. con ayuda del aire comprimido, etc.), la separación mediante los flotadores magnéticos es mucho más económica
- queda eliminada la separación mecánica trabajosa de chapas que están pegadas con una capa de aceite, abrillantador, etc. y se reduce el riesgo de que se dañe la superficie de las chapas durante su toma (manual o automática) y su procesamiento
- el diseño excepcional permite utilizar una única consola básica para fijar hasta cuatro tipos diferentes de bloques magnéticos de los flotadores (con otras palabras, en el caso de que el cliente ya había adquirido una base del flotador MC SOLLAU, al surgir una eventual necesidad de un separador de potencia diferente, ya no tendrá que comprar de nuevo la consola y adquirirá solo otro bloque magnético que fijará fácilmente en la consola mediante tornillos)
- los bloques magnéticos se pueden utilizar también de forma independiente sin la consola (sin embargo, con la consola resulta la aplicación del separador mucho más sencilla)
¿Cómo funcionan los separadores magnéticos de chapas?

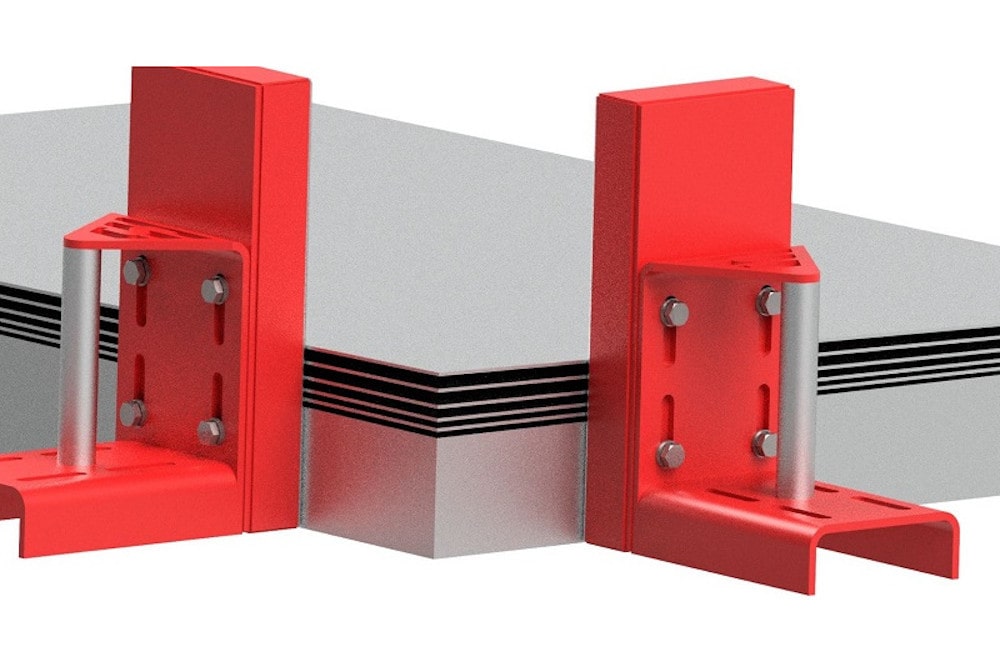

La aplicación del flotador magnético es muy sencilla, el separador de las chapas se simplemente acerca a la pila de las chapas y el campo magnético potente separa una de otra las hojas de las chapas (a continuación es posible de forma rápida, cómoda y sobre todo segura agarrar las chapas sin utilizar herramientas, ya que tras retirar la chapa superior sube automáticamente la chapa debajo de ella hacia arriba).
Pedido fácil en la tienda virtual
MC-F
- Atractiva relación precio/rendimiento
- Versión estándar: con imanes de ferrita
- Para pilas de hasta 530 mm
- Espesor máximo de chapa: 3 mm
El flotador magnético MC SOLLAU está equipado de forma estándar con imanes de ferrita (en base de requisito especial se puede suministrar este separador con imanes de neodimio NdFeB extremadamente potentes) y se utiliza para separar y elevar chapas de acero de una pila y mantenerlas en suspensión.
| Producto | Max. altura de la pila de hojas (mm) | Max. espesor de la hoja de metal (mm) | Hoja de datos (EN) |
|---|---|---|---|
| MC-F80 | 80 | 3 | Visualizar el PDF |
| MC-F130 | 130 | 3 | Visualizar el PDF |

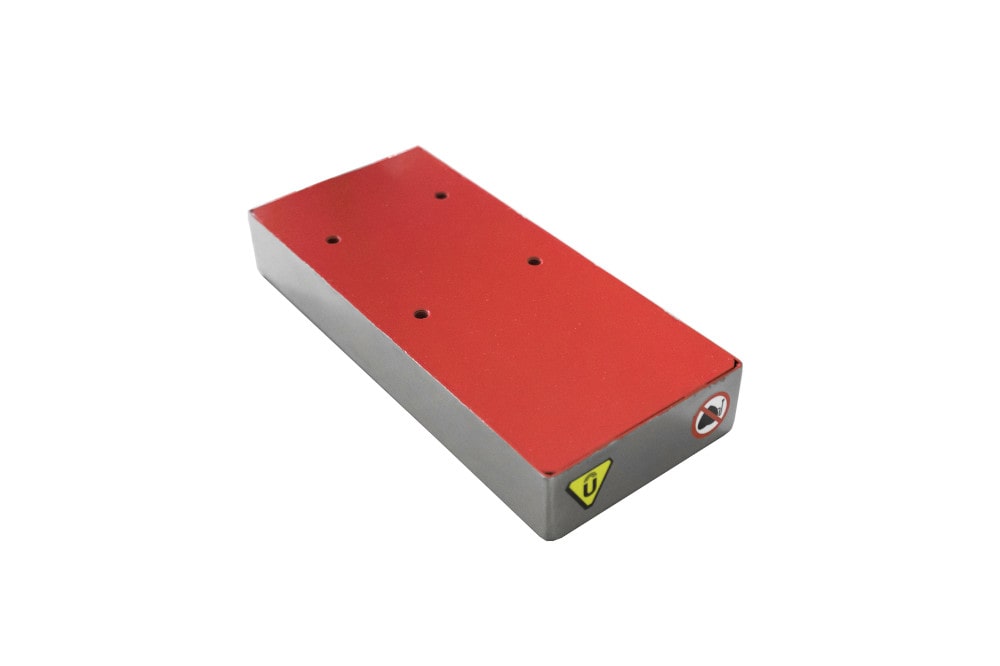

| MC-F230 | 230 | 3 | Visualizar el PDF |
| MC-F330 | 330 | 3 | Visualizar el PDF |
| MC-F430 | 430 | 3 | Visualizar el PDF |

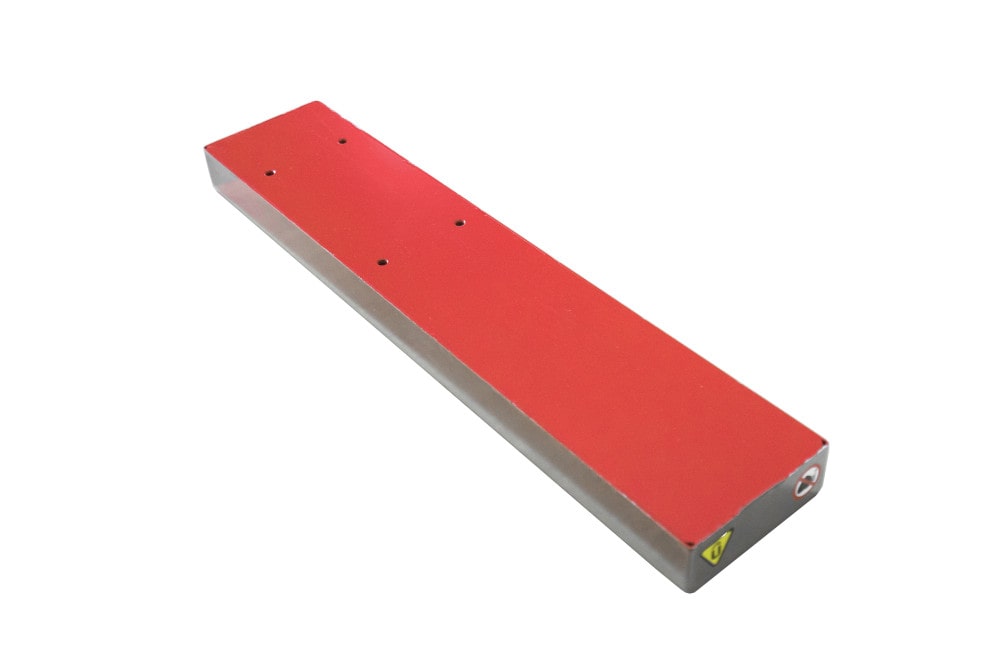

| MC-F530 | 530 | 3 | Visualizar el PDF |

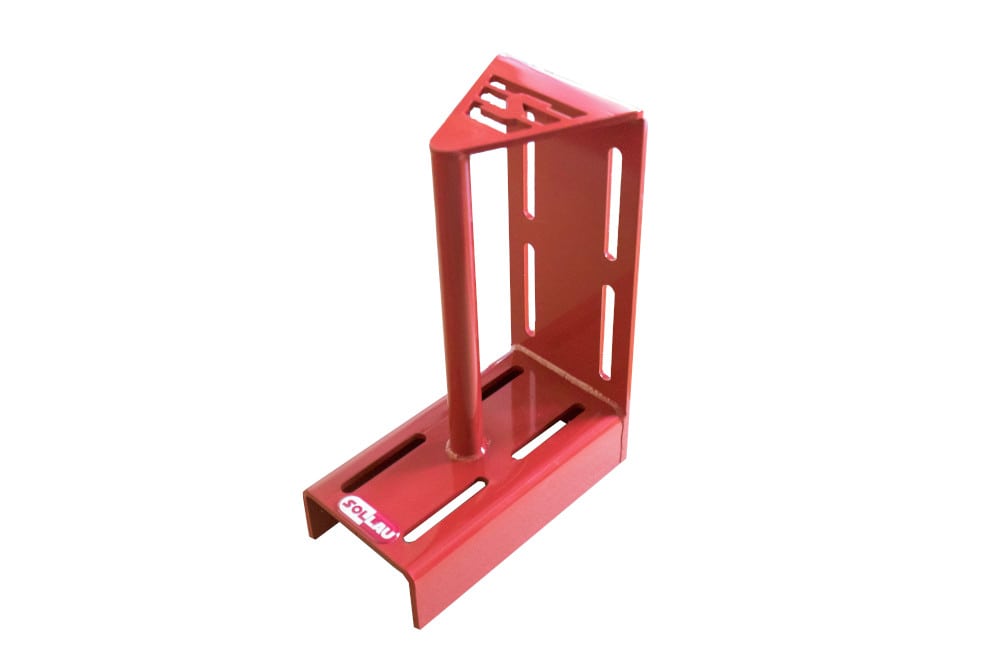

Consolas

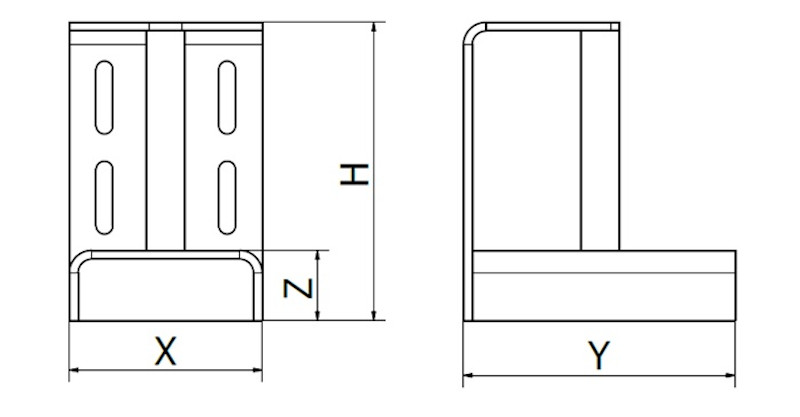

| Nombre de la consola | Código de la consola | H (mm) | X (mm) | Y (mm) | Z (mm) | Tornillos de conexión | Hoja de datos (EN) |
|---|---|---|---|---|---|---|---|
| Consola 01 | K01 | 170 | 110 | 160 | 40 | M8 | Visualizar el PDF |
| Consola 02 | K02 | 280 | 110 | 200 | 50 | M8 | Visualizar el PDF |
Algunos productos de esta serie de modelos están disponibles para su compra inmediata. Estamos ampliando constantemente la oferta de separadores magnéticos en stock para poder entregárselos inmediatamente. Póngase en contacto con nuestro distribuidor para conocer la disponibilidad actual.

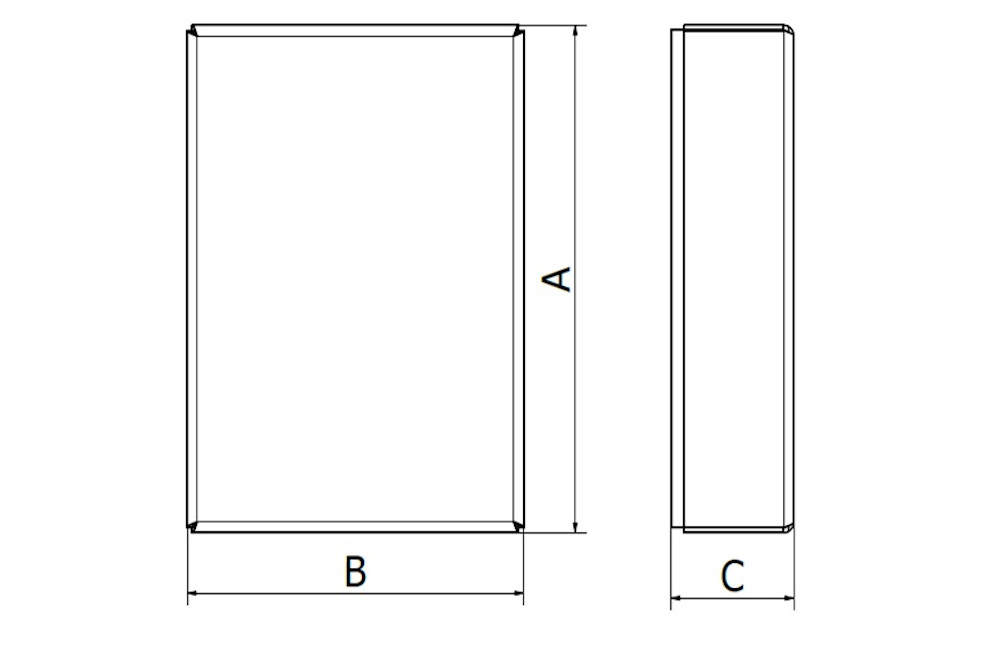

| Model | Altura máxima de la hoja (mm) (mm) | A (mm) | B (mm) | C (mm) | Conexión de la consola | Máx. fuerza de chapa (mm) | Tipo de consola recomendado | Masa (kg) |
|---|---|---|---|---|---|---|---|---|

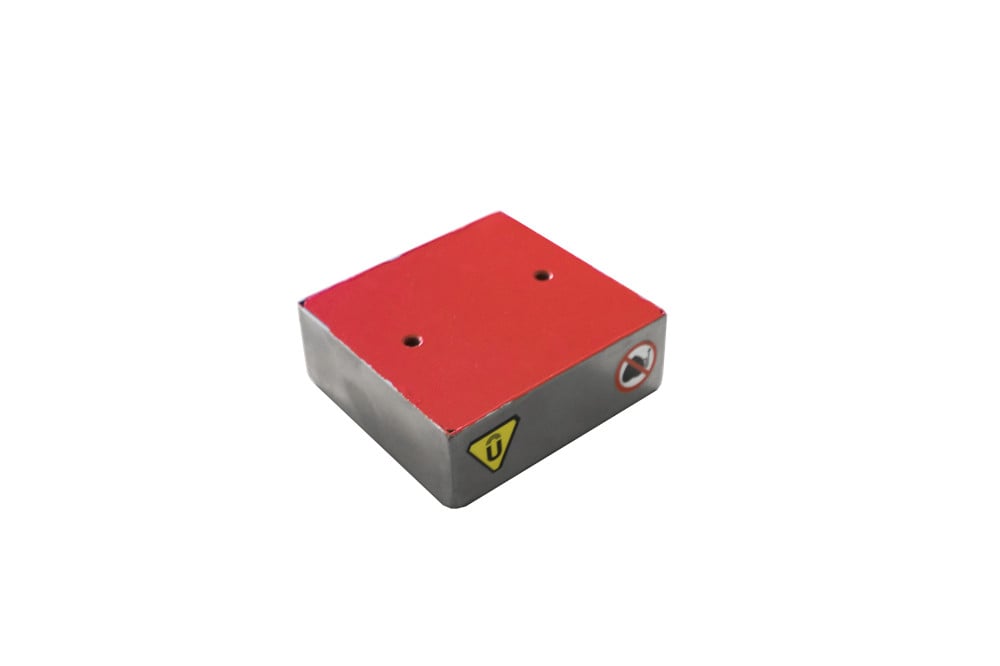

| MC-F80 | 80 | 110 | 115 | 42 | 2 x M8 | 3 | K01 | 2,9 |

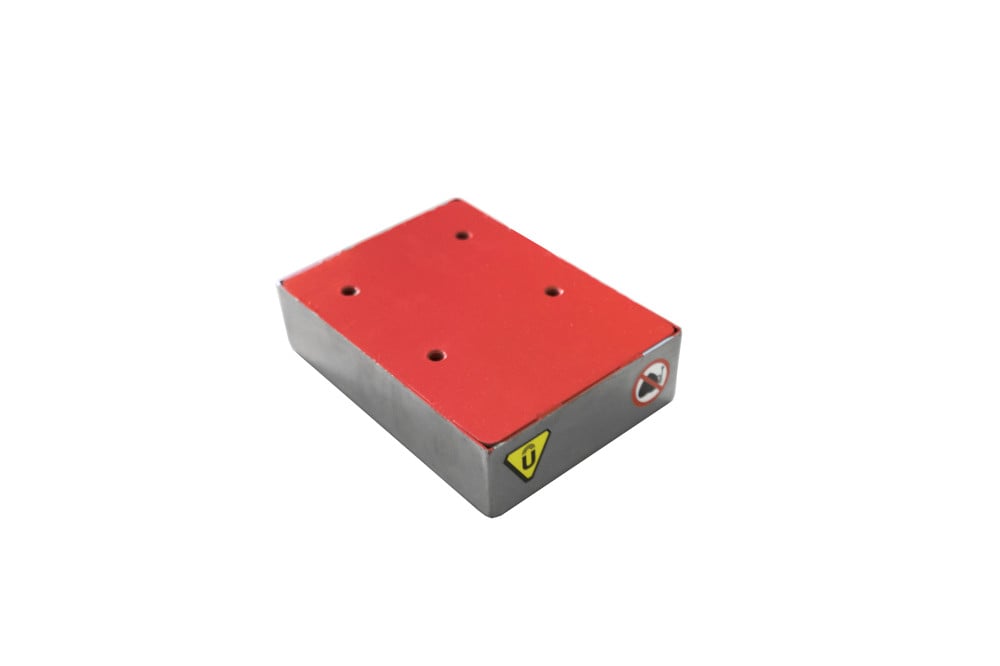

| MC-F130 | 130 | 160 | 115 | 42 | 4 x M8 | 3 | K01 | 4,2 |
| MC-F230 | 230 | 260 | 115 | 42 | 4 x M8 | 3 | K01 | 6,8 |

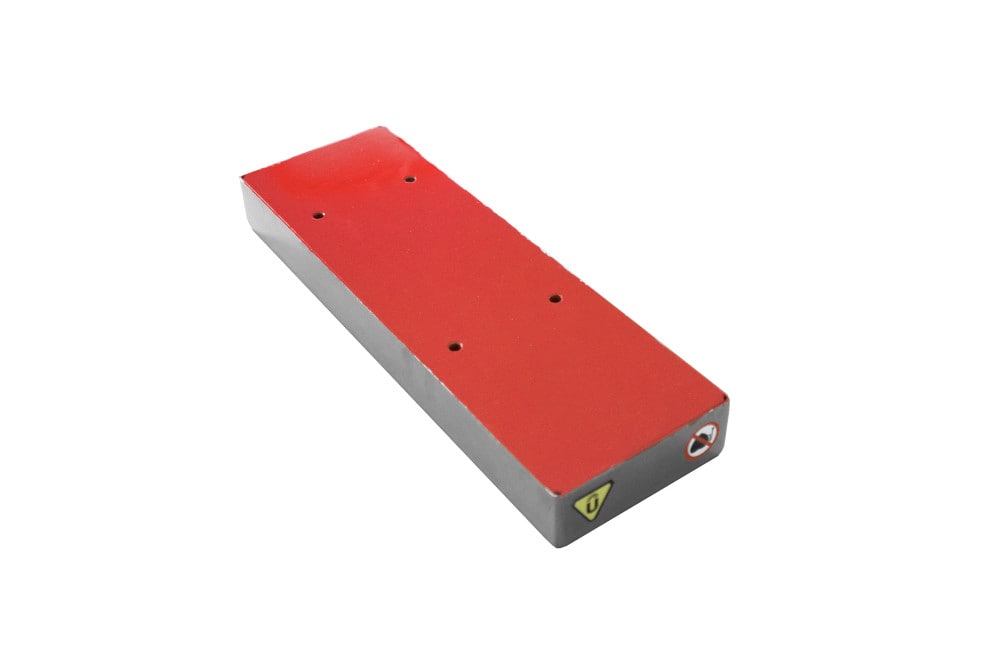

| MC-F330 | 330 | 360 | 115 | 42 | 4 x M8 | 3 | K01/K02 | 9,4 |

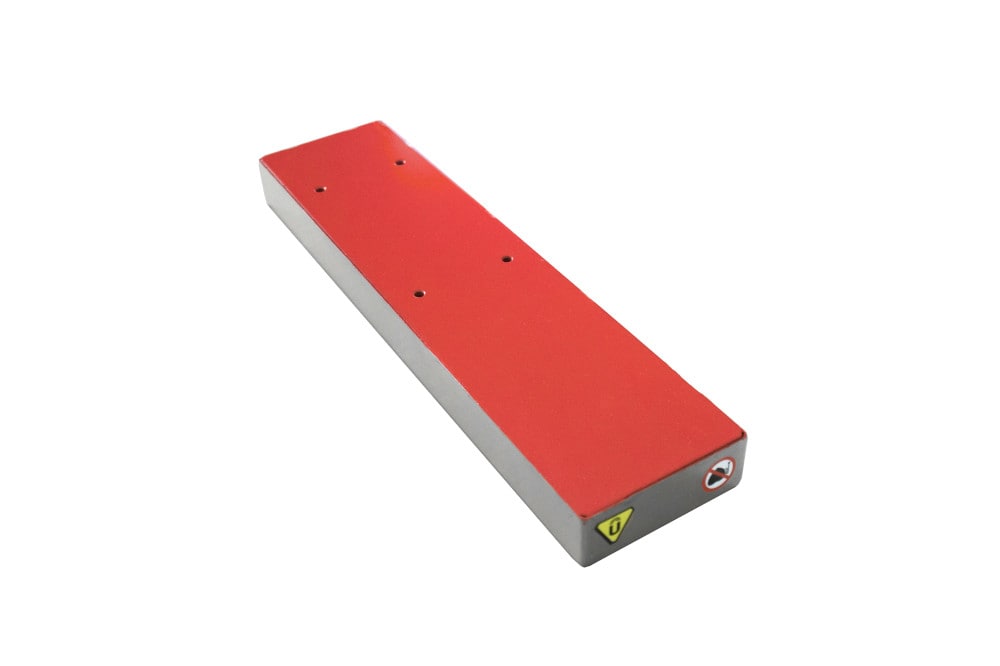

| MC-F430 | 430 | 460 | 115 | 42 | 4 x M8 | 3 | K02 | 12,1 |
| MC-F530 | 530 | 560 | 115 | 42 | 4 x M8 | 3 | K02 | 14,5 |

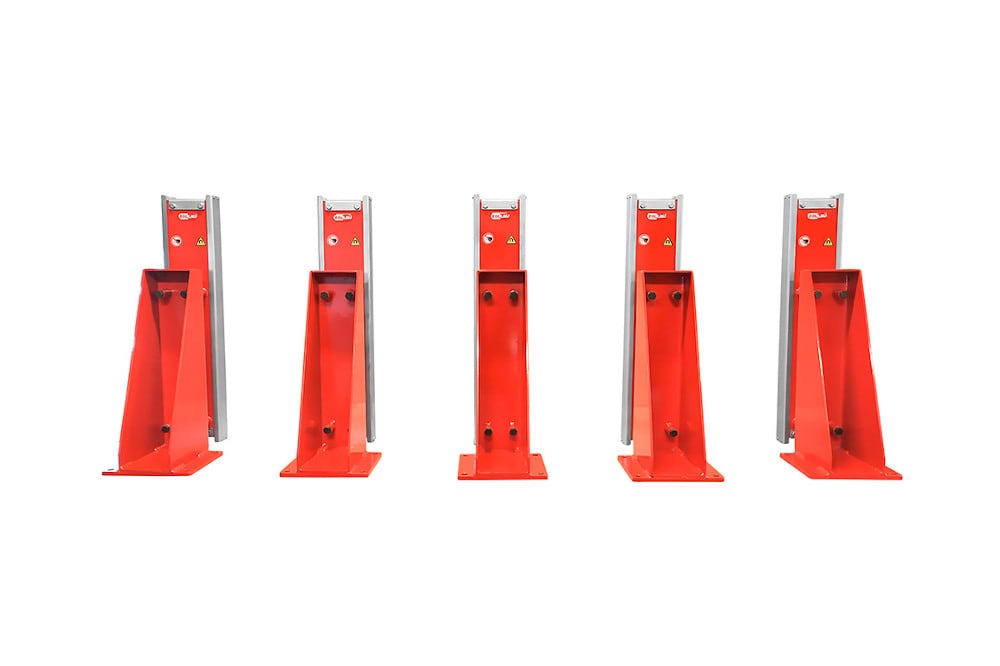

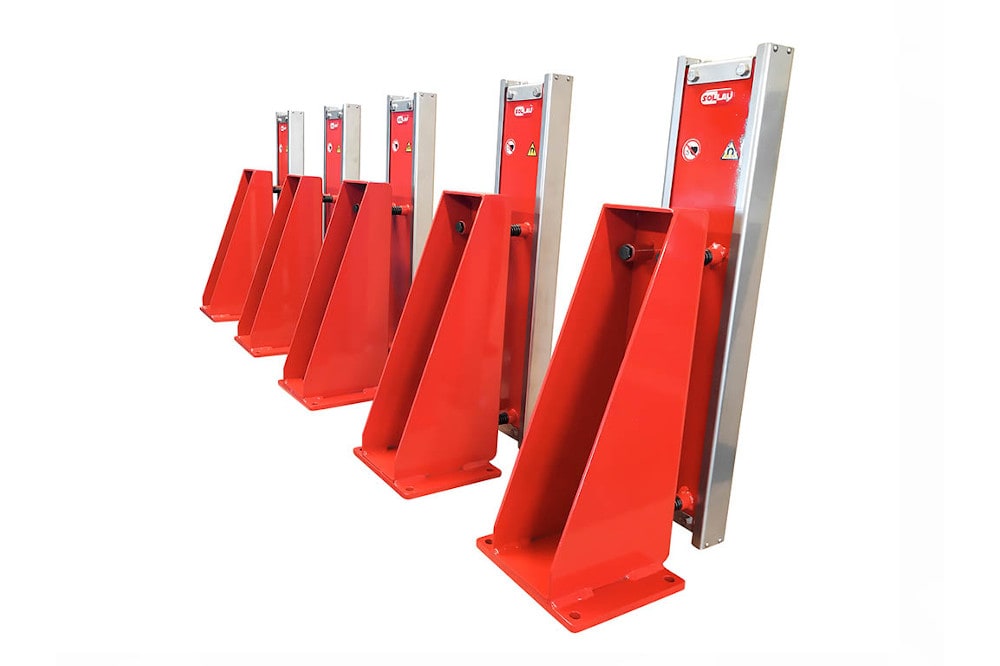

Los parámetros clave para la selección son la altura de la pila de chapas, su espesor y el acabado superficial. La gama de ferrita estándar MC-F cubre pilas de 80 mm (modelo MC-F80) a 530 mm (modelo MC-F530) con un espesor máximo de chapa de 3 mm. Cuanto más alta sea la pila y más pegajosa la superficie de las chapas (aceite, abrillantador), más potente — y generalmente más largo — será el modelo de separador necesario; con gusto le asesoramos sobre los tres parámetros.
La versión de ferrita estándar MC-F cubre la mayoría de las aplicaciones con chapas ferromagnéticas secas o ligeramente aceitadas de hasta 3 mm de espesor. La versión de neodimio NdFeB se suministra bajo petición especial para casos en que las chapas están fuertemente aceitadas, pegajosas o tratadas superficialmente de una forma que aumenta considerablemente su adherencia. Para aclarar si su aplicación requiere un separador de neodimio, contáctenos — realizamos una prueba en su material de forma gratuita y garantizamos los resultados en tres días hábiles.
Los separadores magnéticos funcionan también con chapas aceitadas o tratadas superficialmente, pero el tipo y el número de separadores necesarios difiere de las aplicaciones con chapas secas. Las chapas perforadas tienen menor masa y reaccionan de forma diferente al campo magnético que las chapas macizas. Para una recomendación precisa, comuníquenos las dimensiones, el espesor y el acabado superficial de la chapa específica y la altura de la pila — en base a estos datos propondremos la solución adecuada.

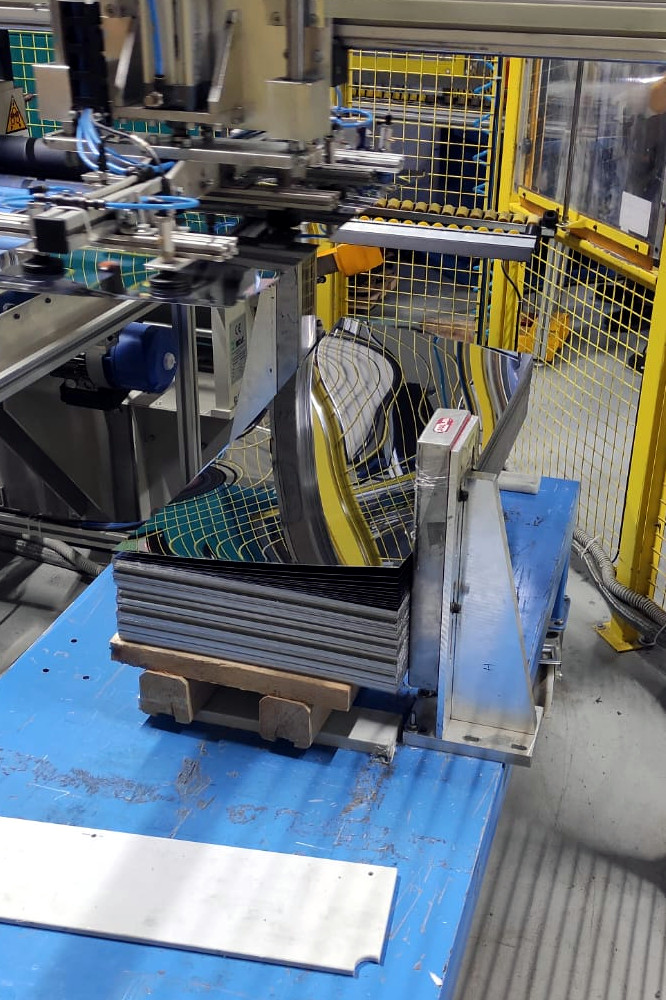

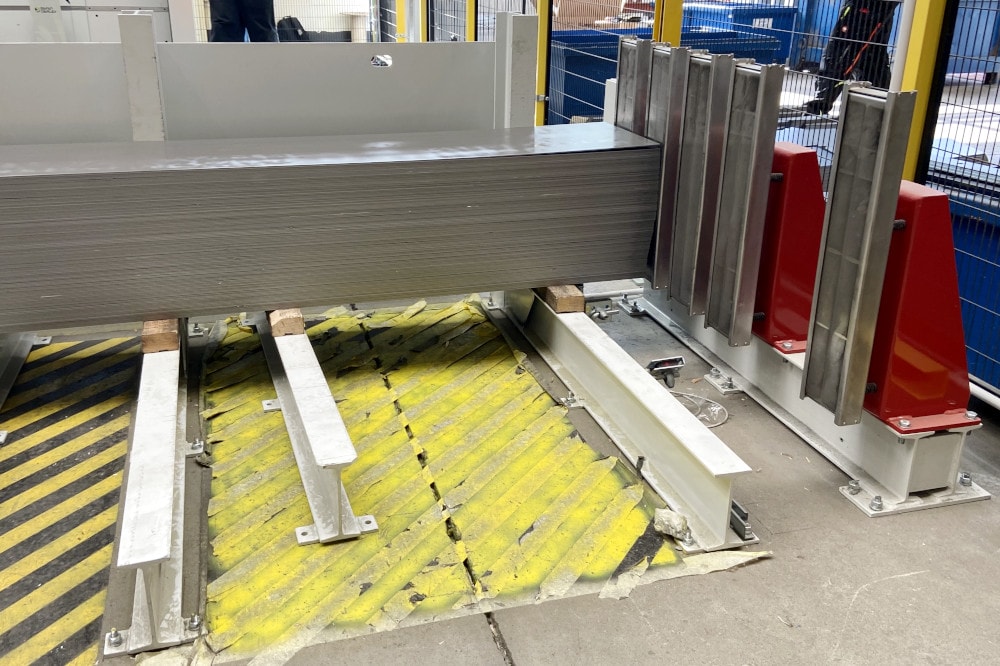

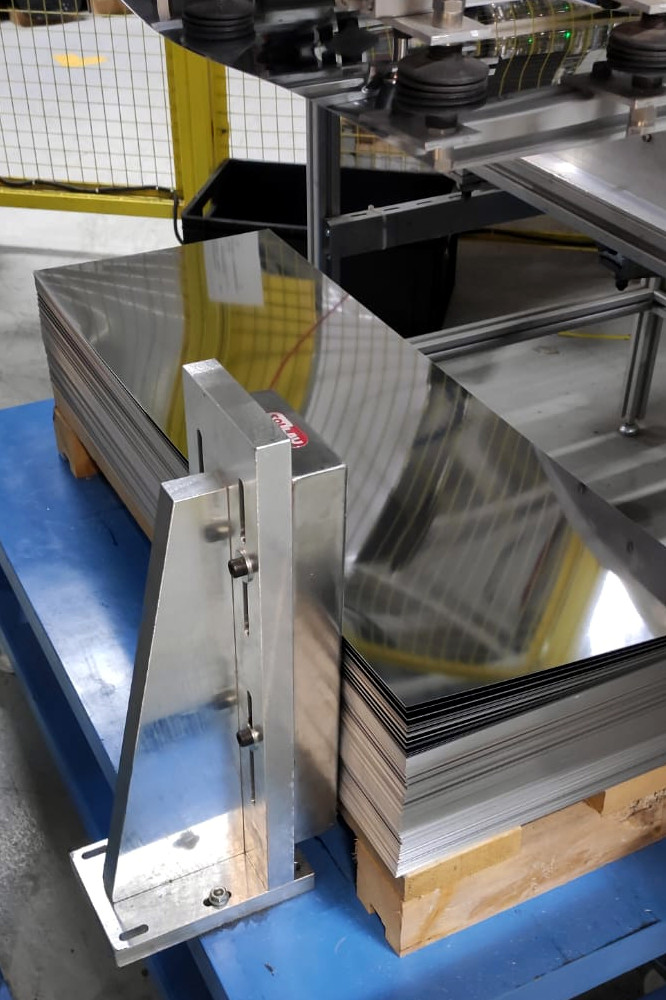

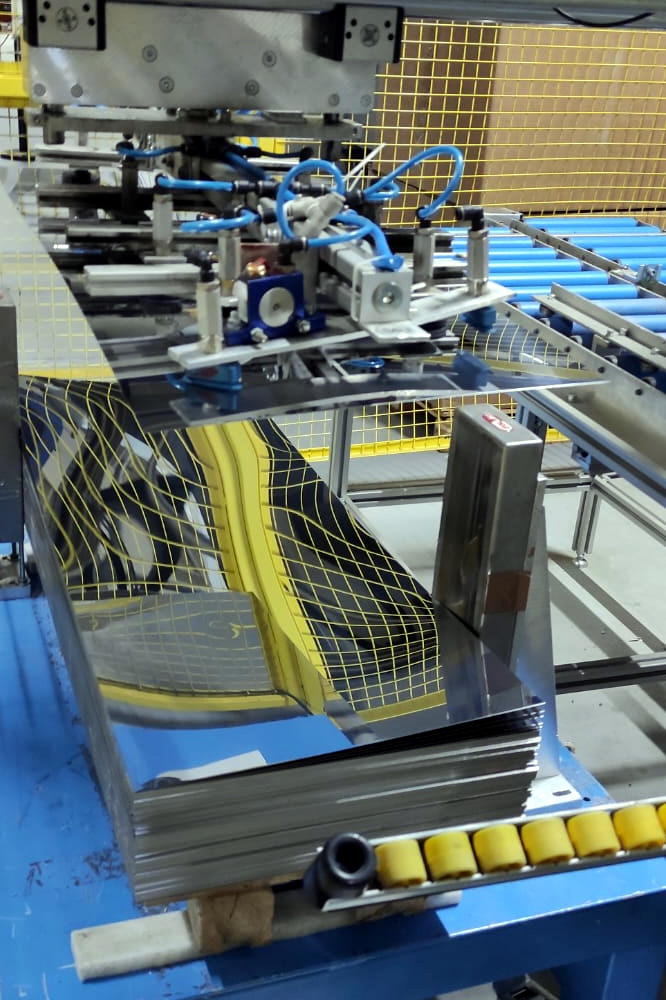

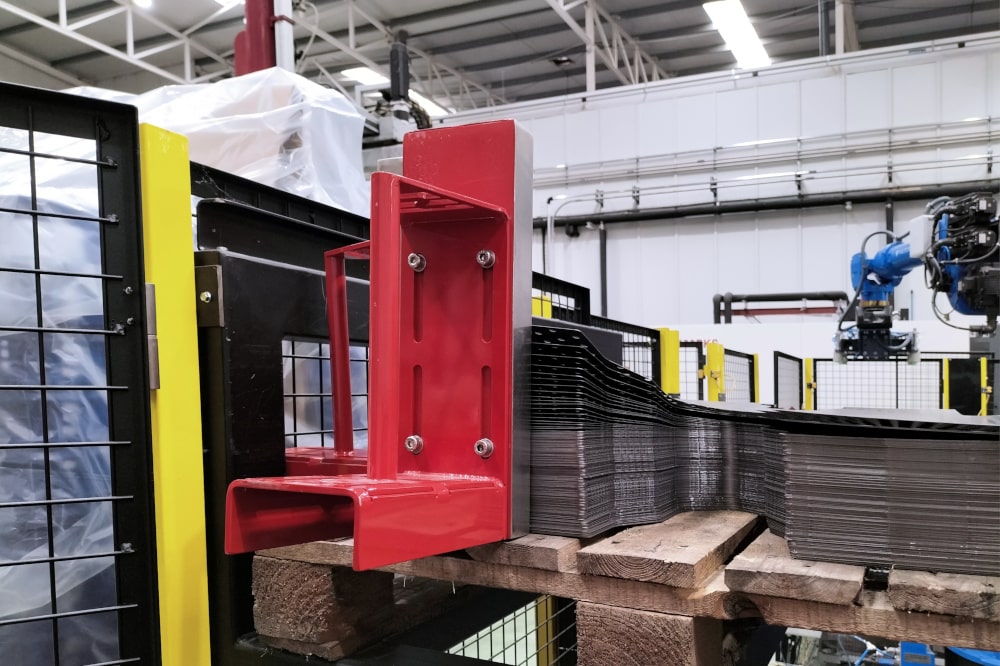

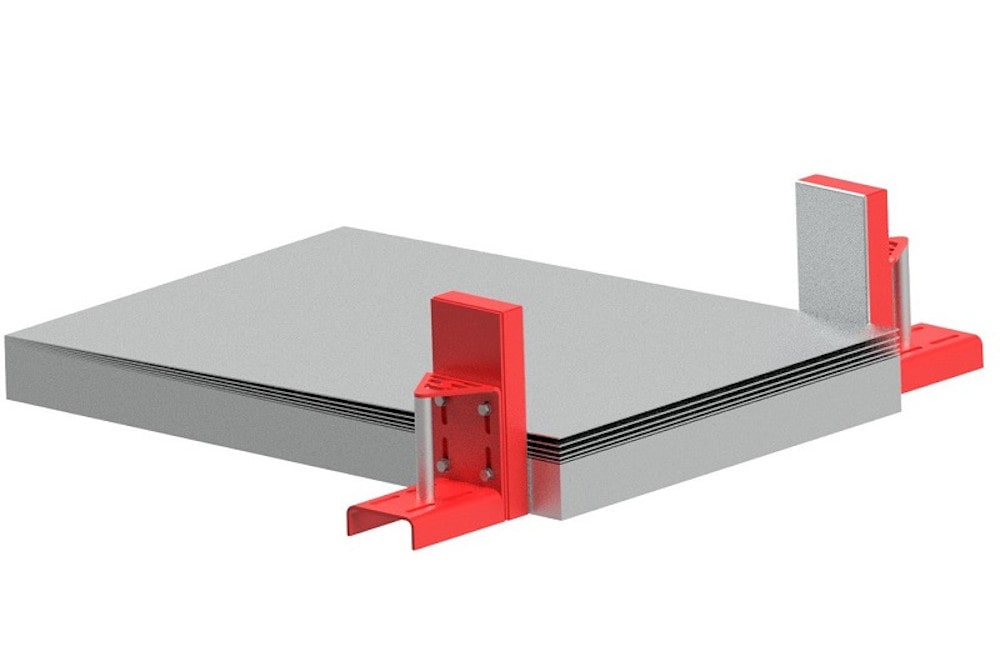

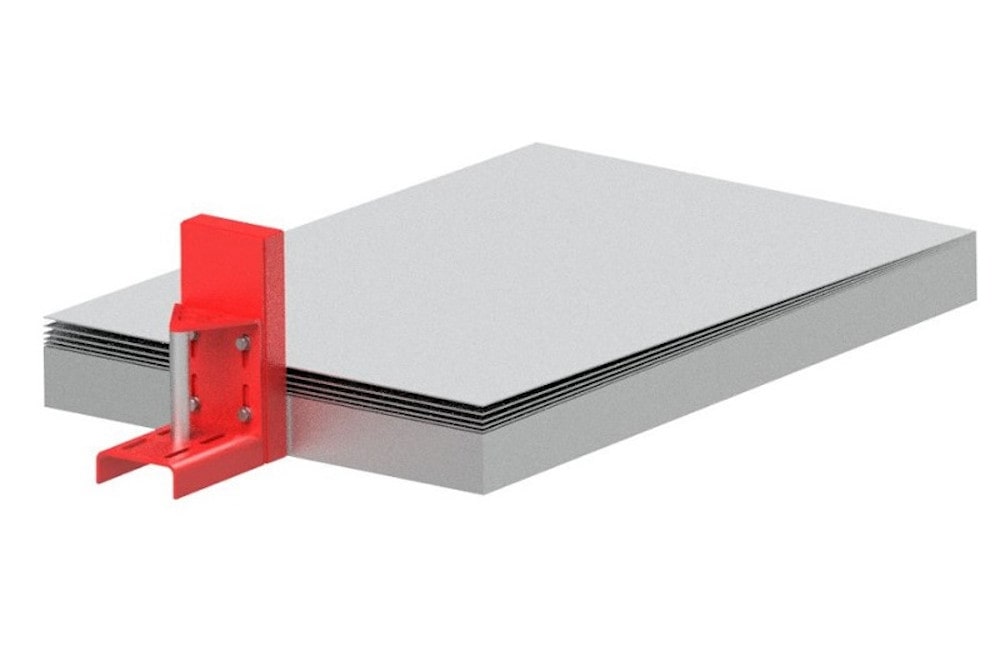

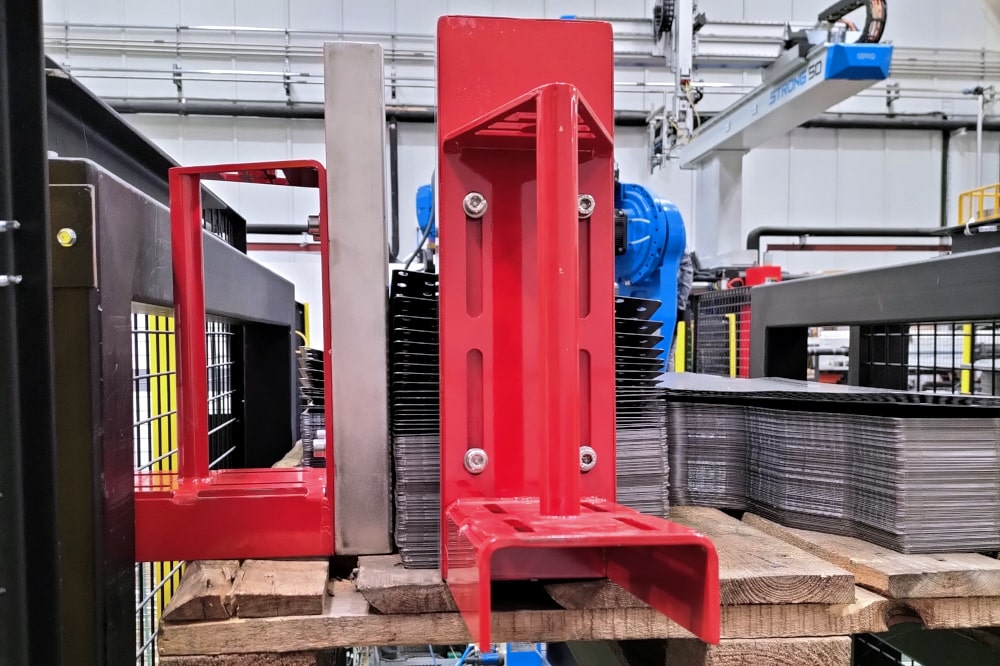

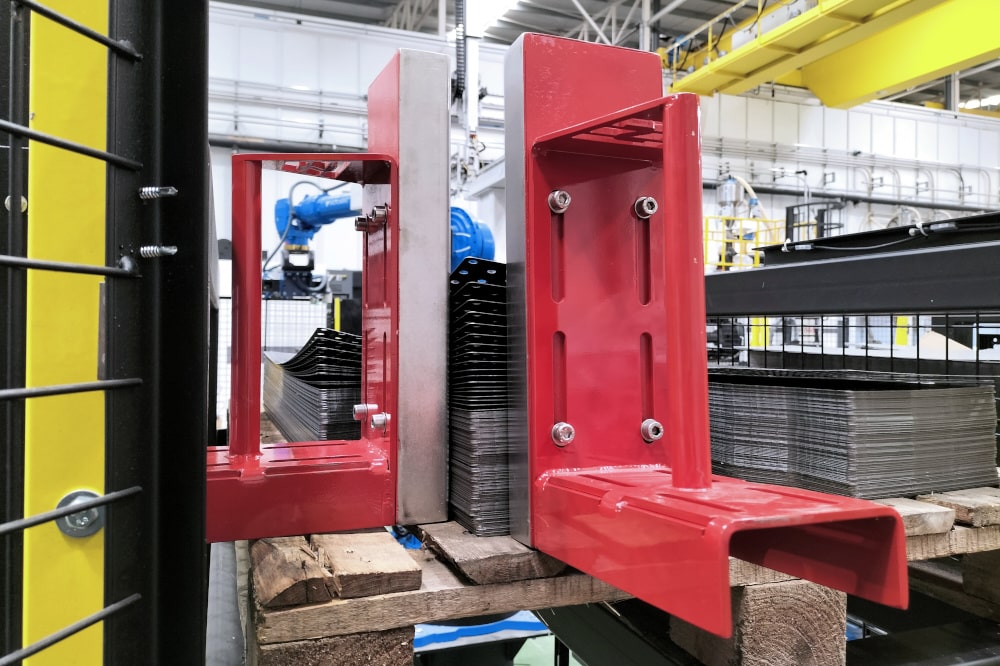

Simplemente apoye el separador en el lateral de la pila — el fuerte campo magnético separa inmediatamente las hojas individuales, de modo que la chapa superior puede retirarse con seguridad sin herramientas y la chapa inferior sube automáticamente. Para chapas pequeñas, recomendamos colocar un separador en el centro del lado corto de la pila; para chapas más grandes, dos separadores en la misma esquina. Colocando los separadores uno frente al otro se consigue un efecto flotante que facilita la manipulación automatizada.

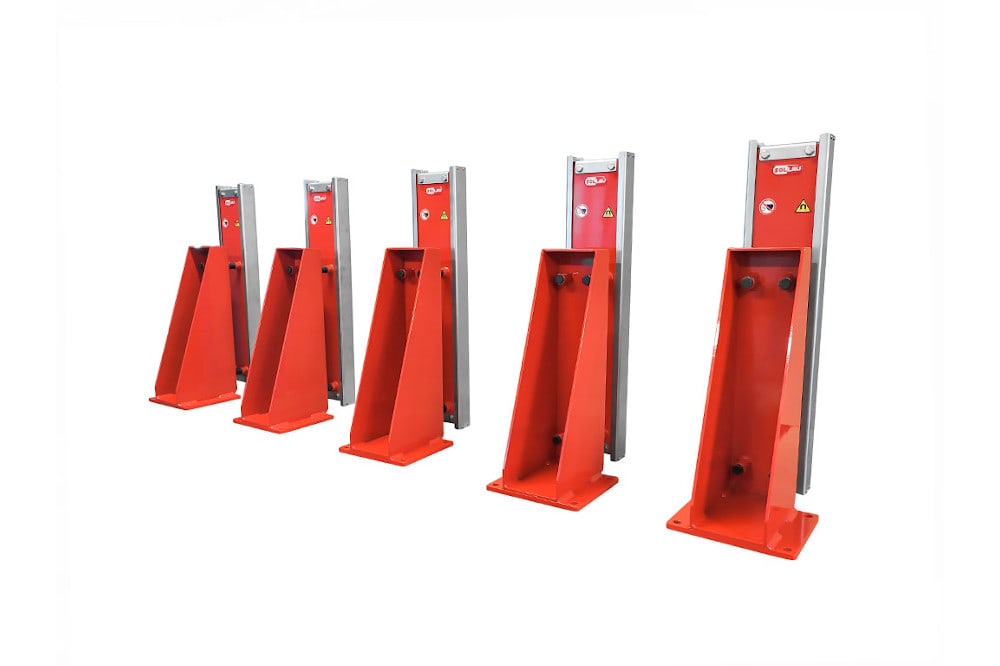

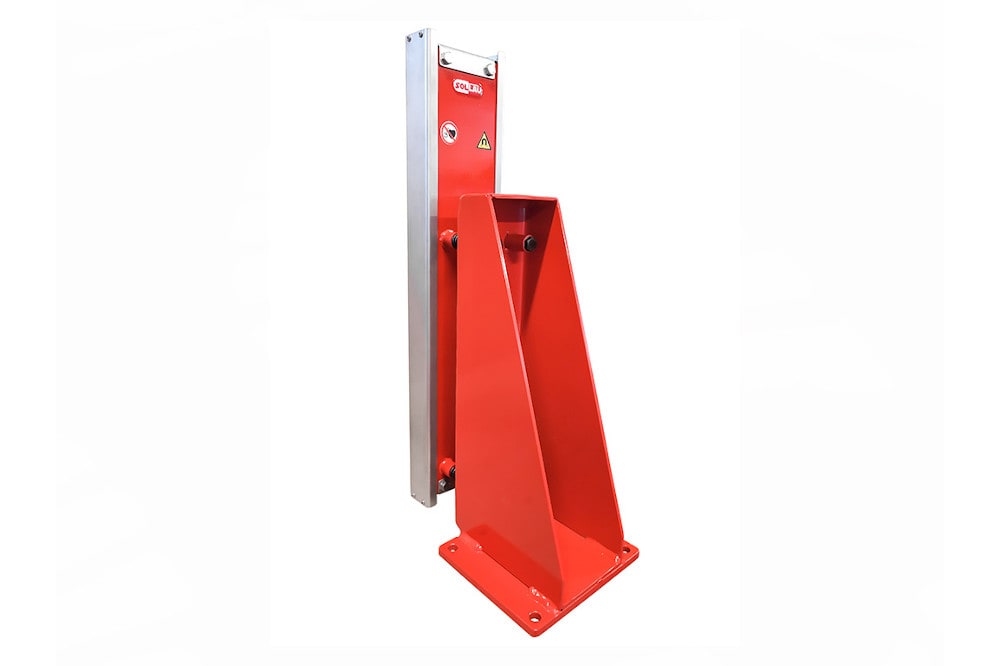

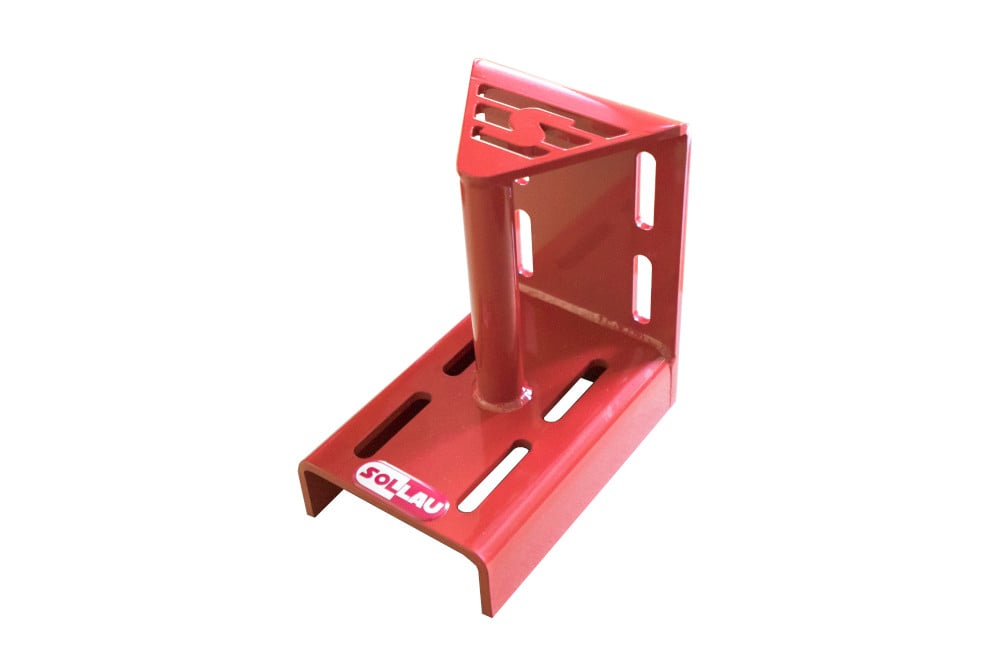

La consola es una base de soporte a la que el bloque magnético del separador se atornilla con roscas M8 — con la consola, el manejo del separador es notablemente más cómodo y no es necesario sujetar el bloque manualmente. El sistema modular permite montar hasta cuatro tipos diferentes de bloques magnéticos en una sola consola: si en el futuro necesita otro modelo de separador, no necesita adquirir una nueva consola — simplemente compra el nuevo bloque magnético. La consola K01 es adecuada para los modelos MC-F80 a MC-F330, la consola K02 para los modelos MC-F330 a MC-F530.
Los separadores magnéticos son significativamente más baratos de adquirir y operar que los sistemas de aire comprimido — no requieren ninguna fuente de energía, compresor ni mantenimiento regular. También se elimina la laboriosa separación manual de chapas pegadas por una capa de aceite o abrillantador y se reduce el riesgo de daños superficiales durante la recogida automática de chapas. El campo magnético de los imanes permanentes es estable e invariable durante muchos años sin necesidad de ningún mantenimiento.
Suministramos separadores de chapas principalmente a la industria de maquinaria, siderurgia y automoción, así como a procesadores y distribuidores de productos siderúrgicos. Los modelos seleccionados están permanentemente en stock para recogida inmediata; para versiones no estándar o a medida, contáctenos directamente. Tras la compra, garantizamos la instalación, formación del personal y servicio autorizado durante toda la vida útil del equipo.
¿En qué sectores industriales se podrá utilizar el flotador magnético de chapas?
Los separadores magnéticos de chapas de acero encuentran un amplio uso en la industria de ingeniería, de acero y de automoción, representan una ayuda para los vendedores y distribuidores del material de fundición, etc.
