Rejilla magnética extraíble sin caja MR

Rejilla magnética extraíble sin caja MR

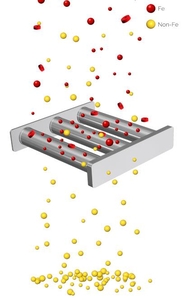

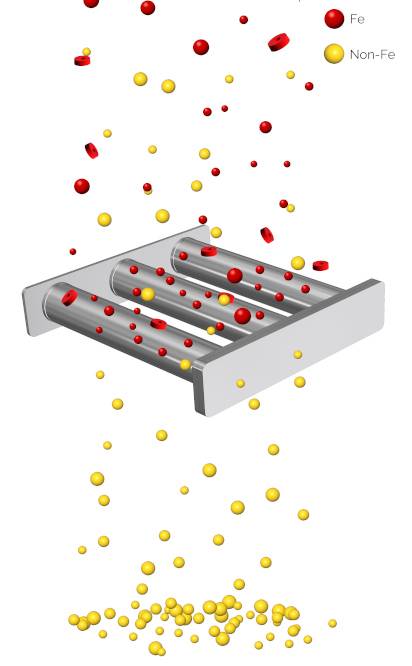

La rejilla magnética es un separador simple que sirve para capturar partículas ferromagnéticas en mezclas en polvo. La parrilla magnética comprende los imanes de neodimio muy fuertes NdFeB y es capaz de capturar también partículas metálicas parcialmente magnéticas (por ejemplo acero inoxidable débilmente magnético).

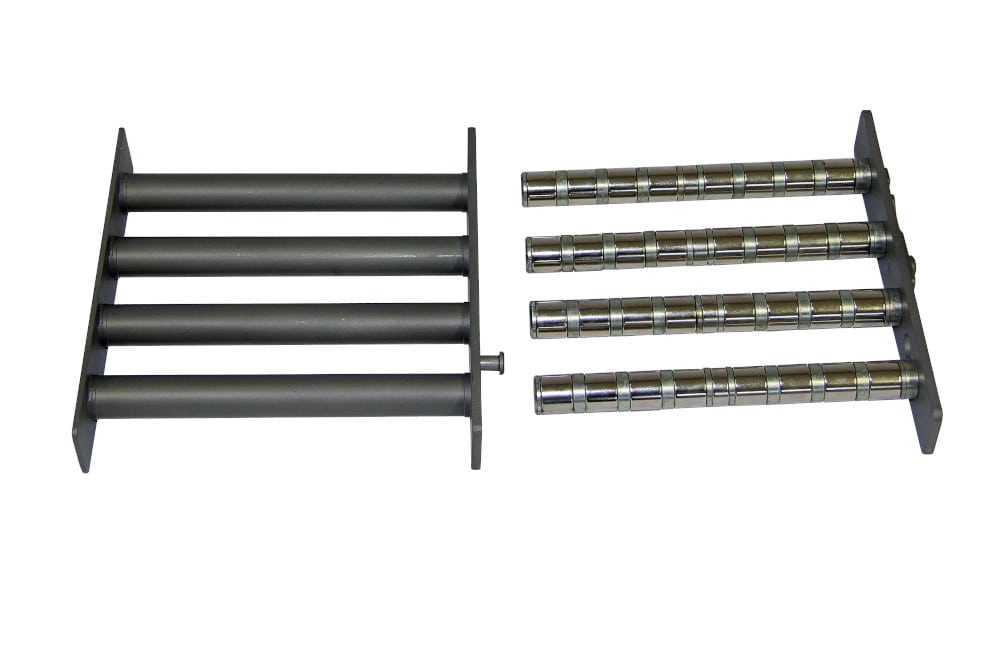

El diseño telescópico asegura la limpieza fácil y rápida de la rejilla magnética. Podemos adaptar sus dimensiones y su ejecución general a las exigencias de nuestros clientes.

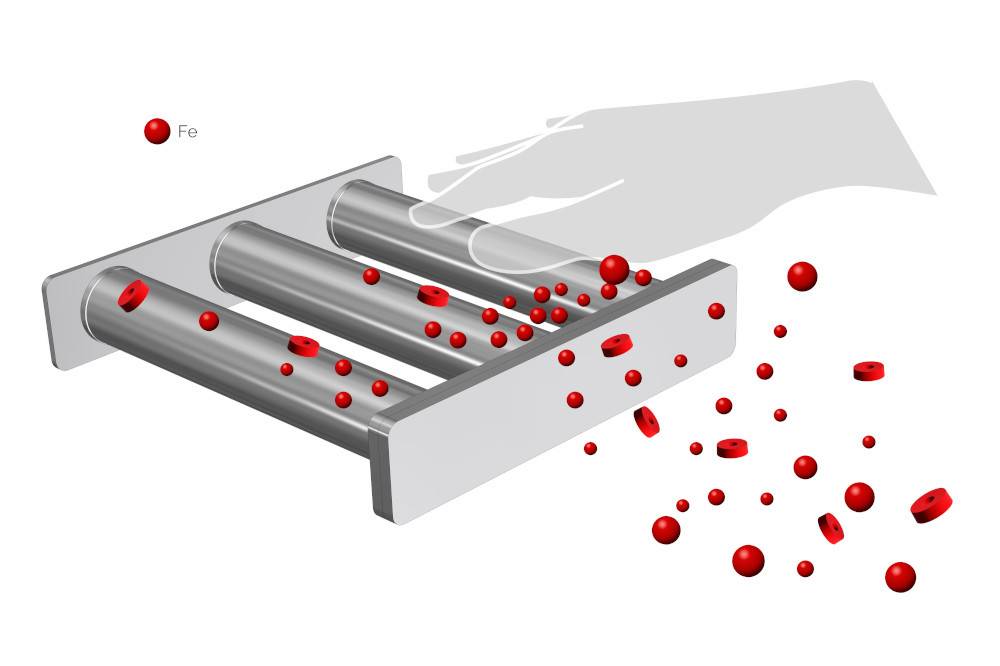

¿Cómo se limpia la rejilla magnética?

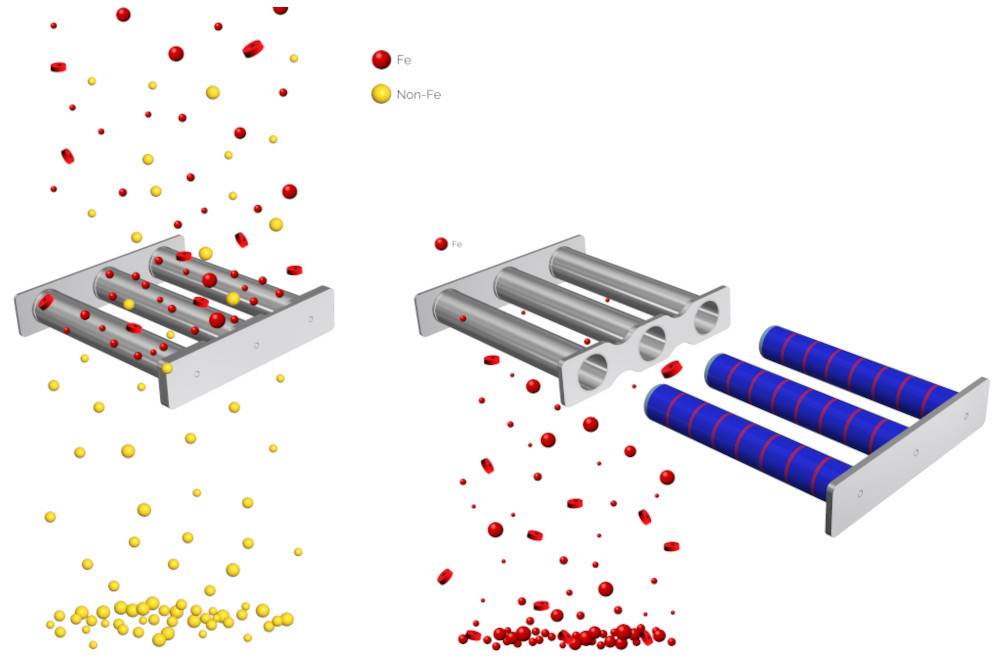

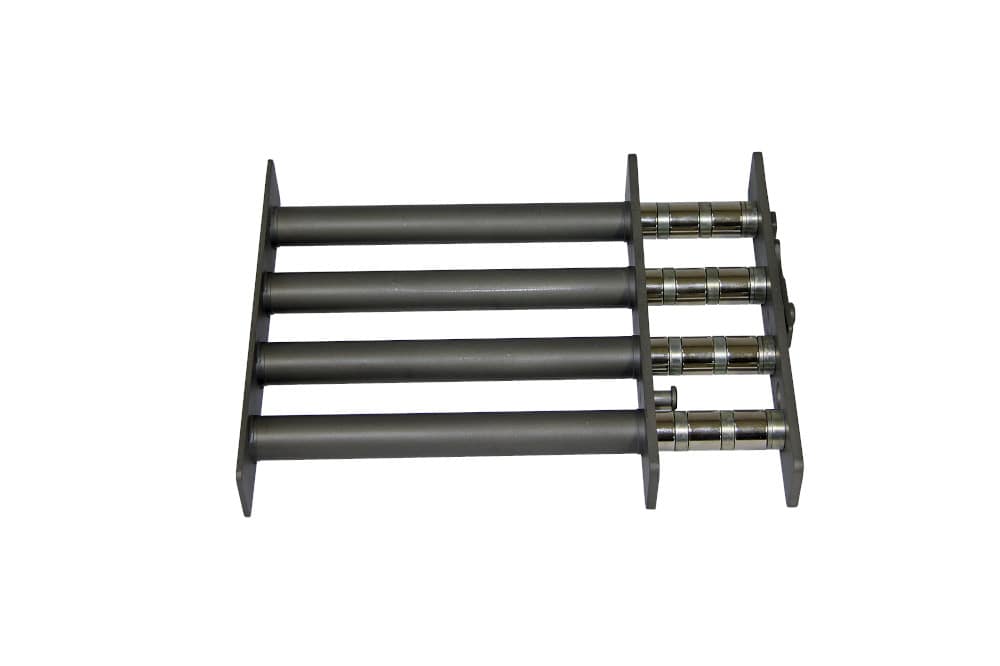

Las impurezas metálicas capturadas caen de manera espontánea si se sacan los imanes de neodimio permanentes de los tubos de acero inoxidable.

Las principales ventajas de la rejilla magnética

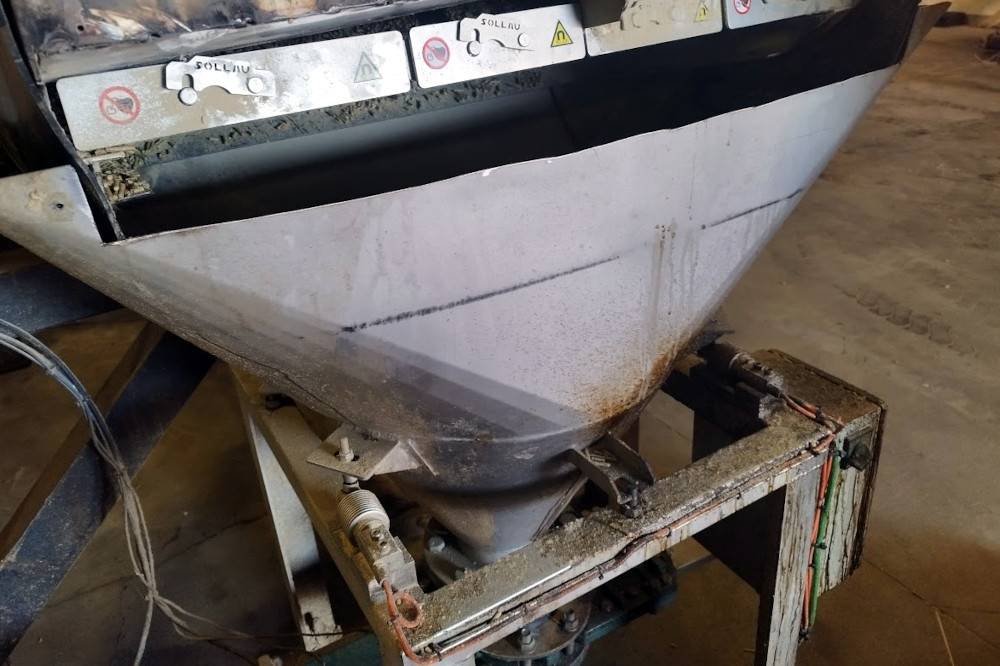

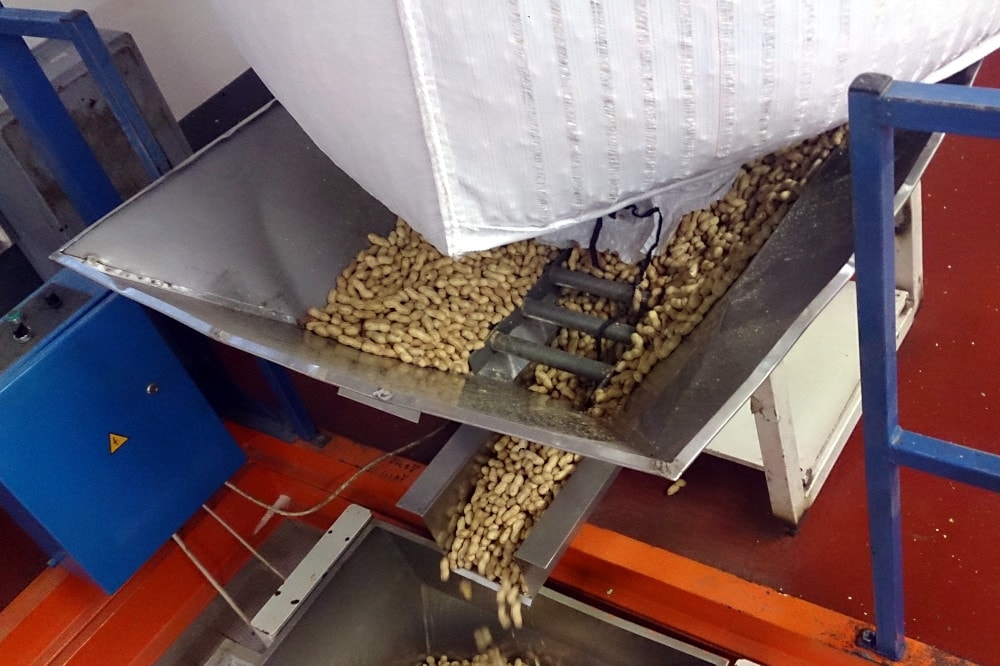

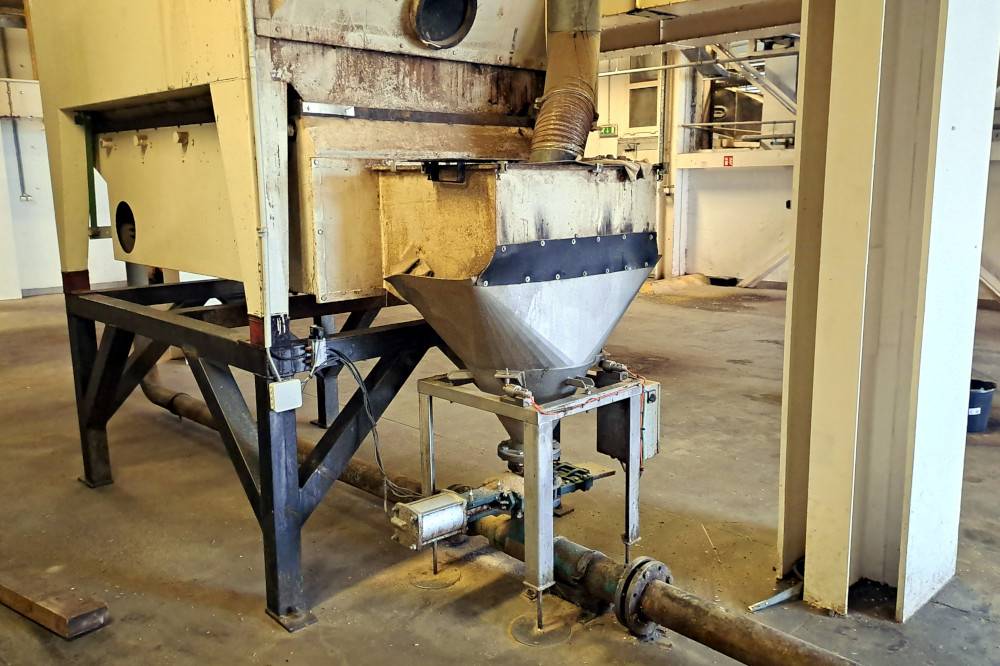

Las ventajas de este tipo del separador magnético son su alta eficiencia, el bajo precio de adquisición, bajos costos de mantenimiento y operación, y el uso y montaje fáciles. El carácter universal de la rejilla que comprende los imanes de tierras raras permite su amplio uso, es posible encontrarla tanto en tolvas y depósitos, como en cintas transportadoras, se utiliza para separar impurezas metálicas tanto de los materiales friables que caen libremente como de las mezclas aspiradas o bajo presión, etc.

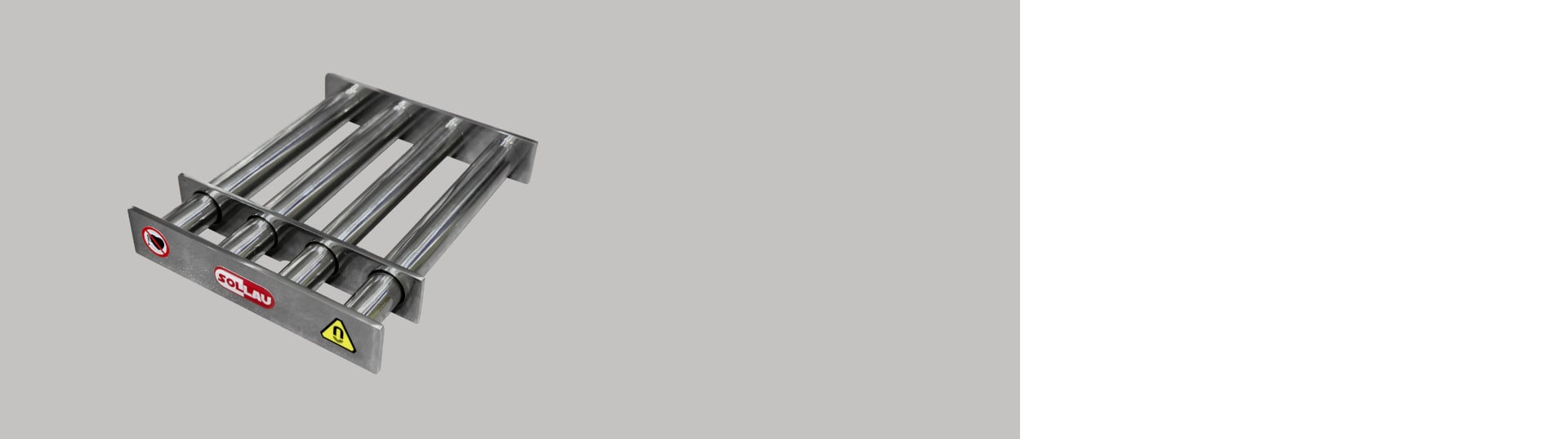

MR

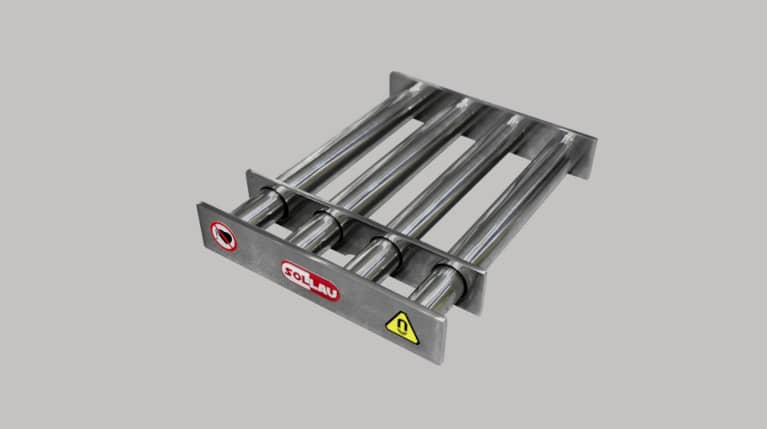

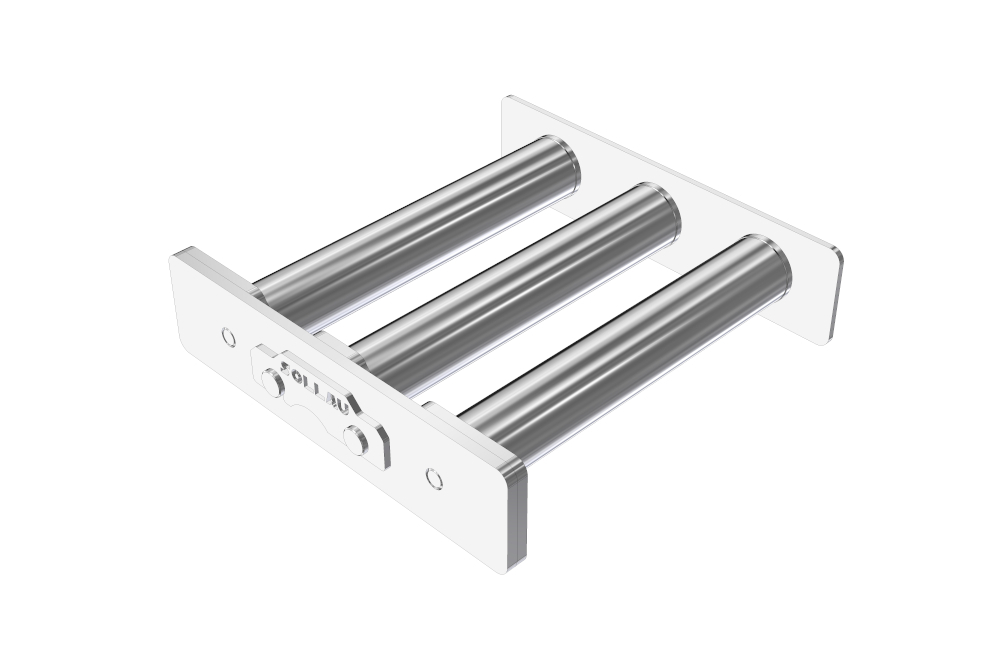

La rejilla magnética MR es un separador simple que sirve para capturar partículas ferromagnéticas en mezclas en polvo.

ProductoDimensión (mm)Hoja de datos (EN)
MR 200x200 N 200 x 200 Visualizar el PDF
MR 250x200 N 250 x 200 Visualizar el PDF
MR 300x300 N 300 x 300 Visualizar el PDF
MR 350x300 N 350 x 300 Visualizar el PDF
MR 400x400 N 400 x 400 Visualizar el PDF
MR 450x400 N 450 x 400 Visualizar el PDF
MR 500x500 N 500 x 500 Visualizar el PDF
MR 550x500 N 550 x 500 Visualizar el PDF

Producimos separadores magnéticos en estos tres grados de inducción magnética


Grado 1
(estándar)
Grado 2
(a fuerza de desgarro más alta)
Grado 3
(a inducción magnética más alta)
Inducción en la superficie del imán 17 000 G 16 100 G 18 700 G
Inducción en la superficie de la cubierta del imán 10 700 G 10 600 G 12 200 G
Fuerza de desgarro (medida en la superficie del imán) 107 N 176 N 149 N
Fuerza de desgarro (medida en la superficie de la cubierta del imán) 74 N 140 N 101 N

MR-EKO

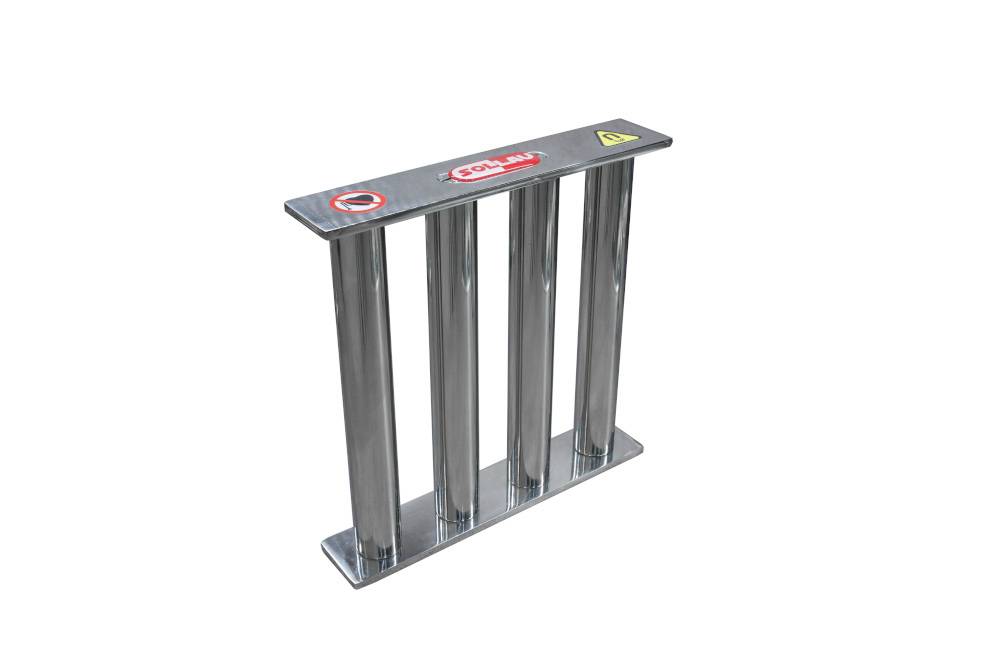

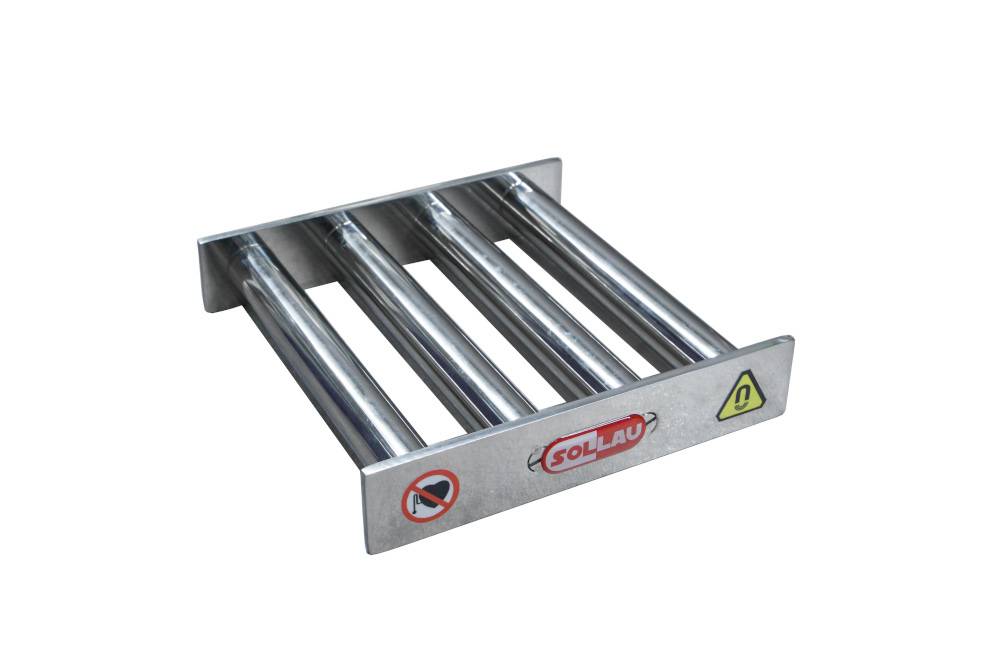

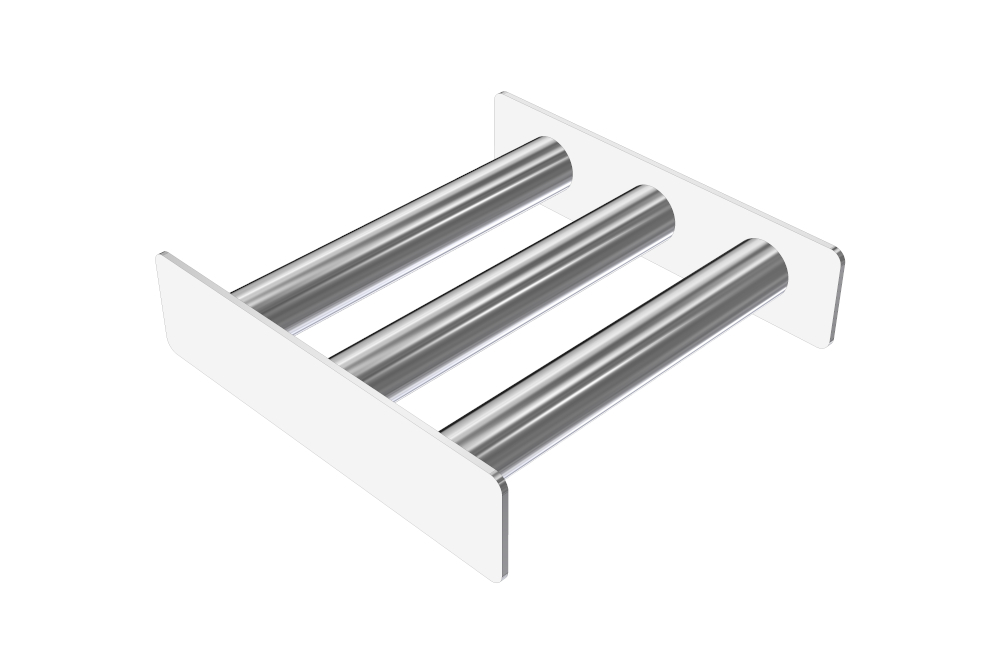

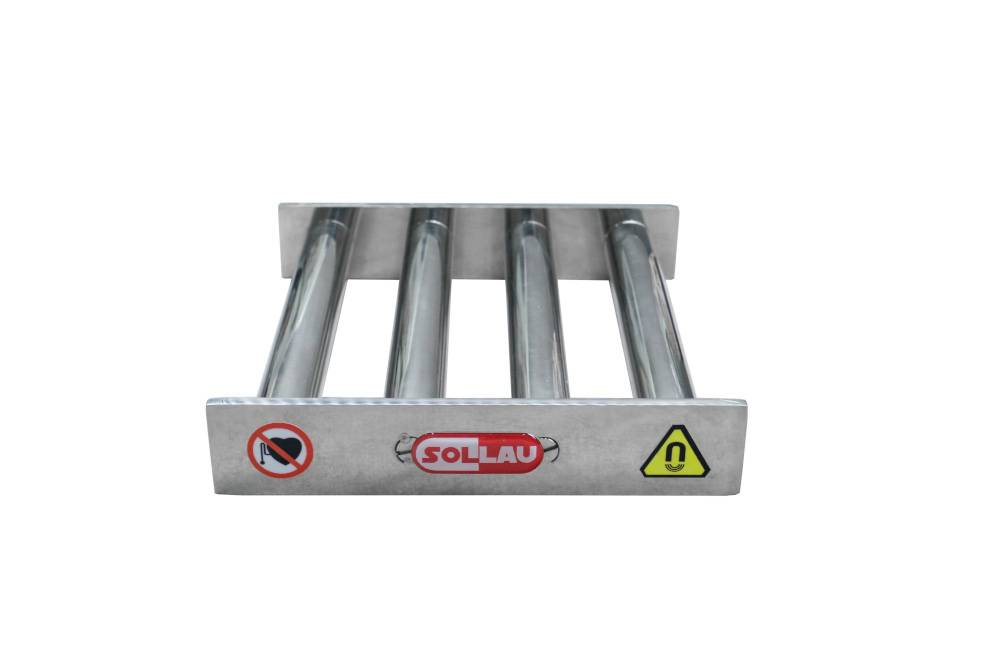

La rejilla magnética MR-EKO es un separador simple que sirve para captar partículas ferromagnéticas de mezclas friables. La rejilla magnética está equipada con imanes de neodimio NdFeB muy fuertes y puede captar incluso las partículas de metal parcialmente magnéticas (por ejemplo, acero inoxidable ligeramente magnético). Podemos adaptar las dimensiones y el diseño general a los requisitos del cliente.

ProductoDimensión (mm)Hoja de datos (EN)
MR EKO 100x100 N 100 x 100 Visualizar el PDF
MR EKO 150x150 N 150 x 150 Visualizar el PDF
MR EKO 200x200 N 200 x 200 Visualizar el PDF
MR EKO 250x250 N 250 x 250 Visualizar el PDF
MR EKO 300x200 N 300 x 200 Visualizar el PDF
MR EKO 300x300 N 300 x 300 Visualizar el PDF
MR EKO 350x350 N 350 x 350 Visualizar el PDF

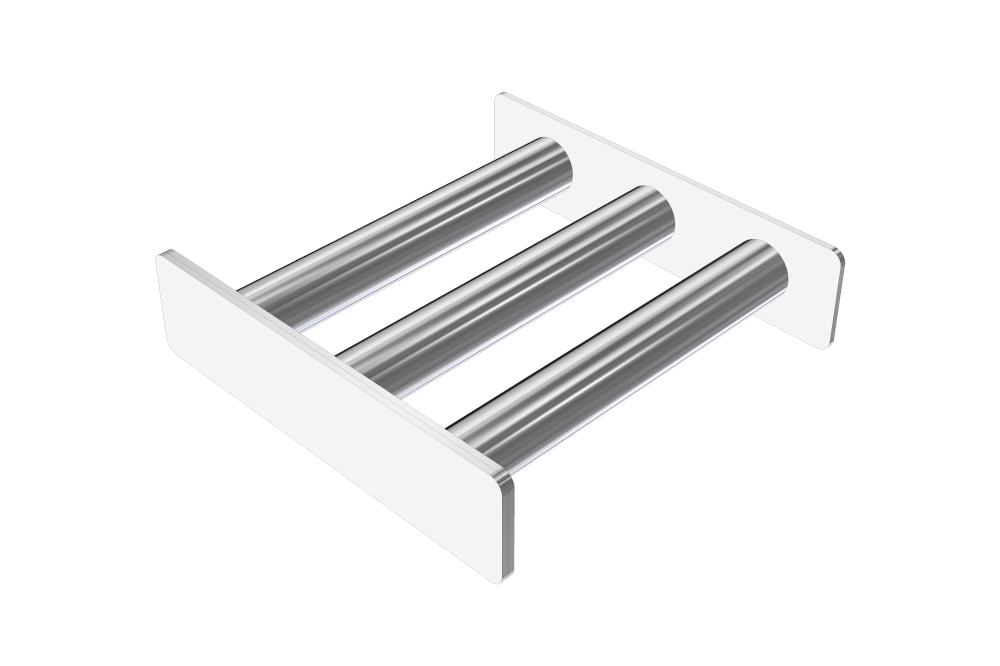

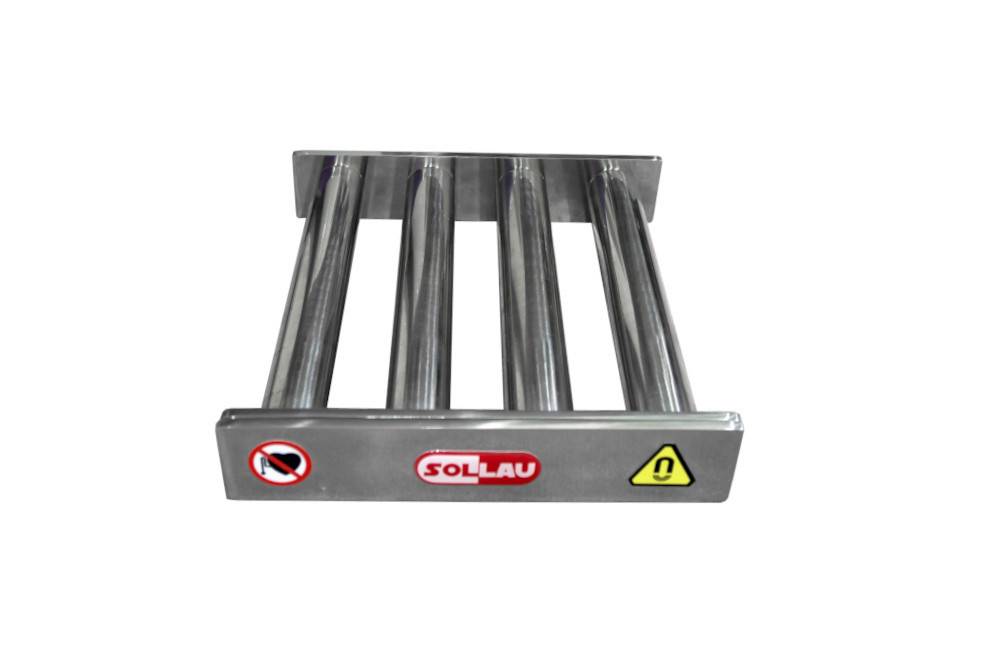

MR-TT

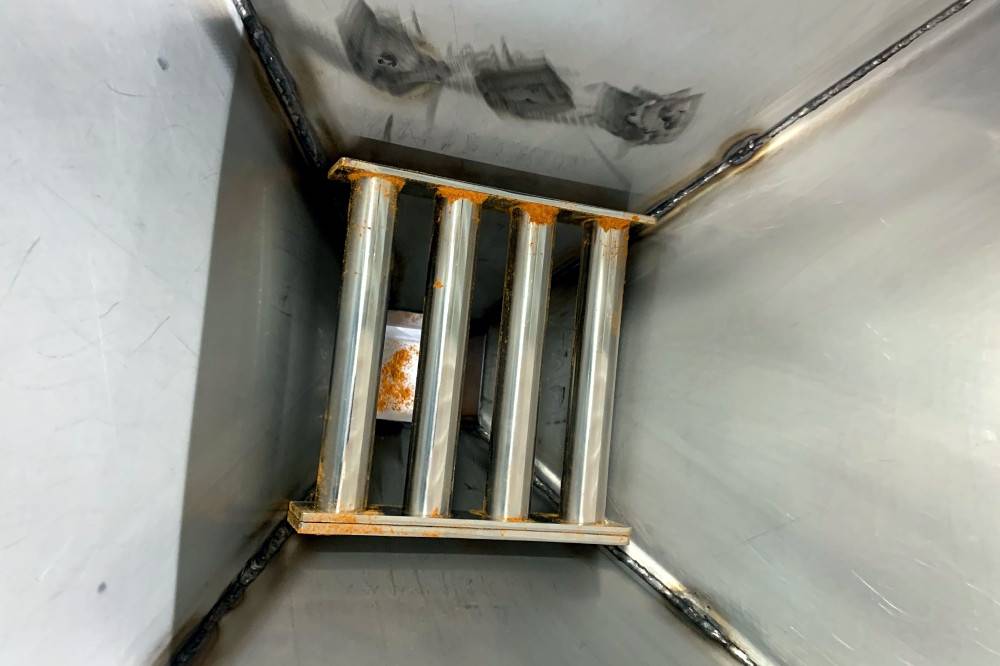

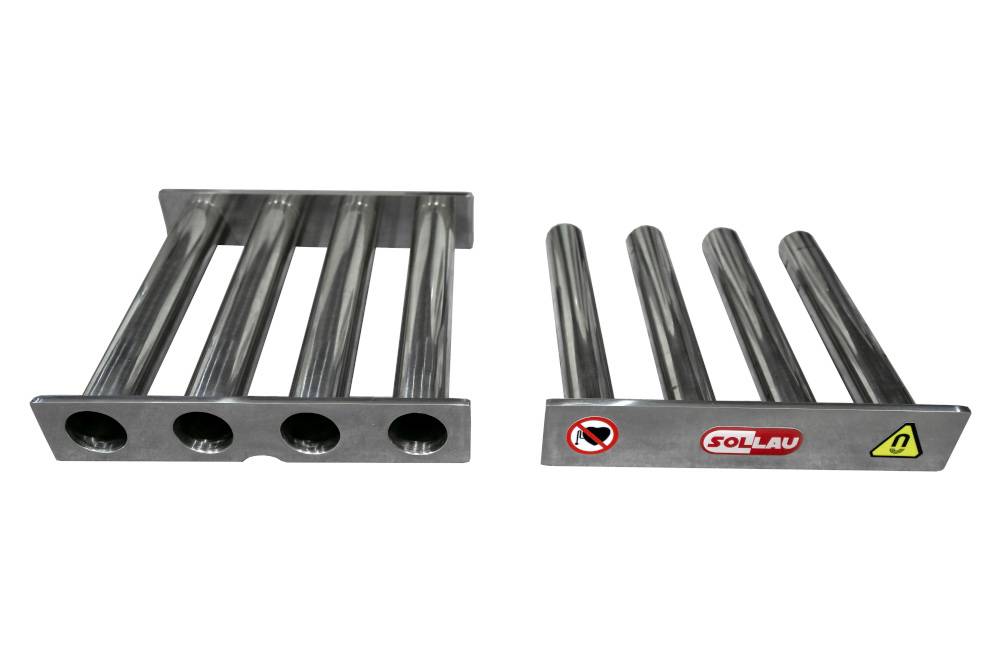

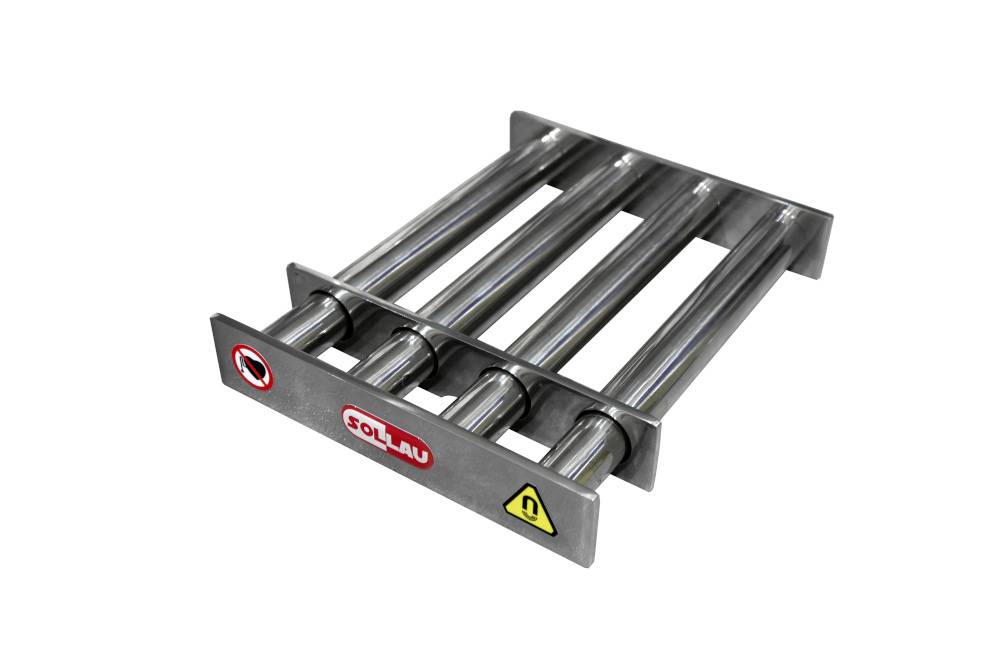

La rejilla magnética MR-TT es un separador simple que sirve para captar partículas ferromagnéticas de mezclas friables. La denominación TT significa que es una versión llamada “tubo en tubo” (los núcleos magnéticos están ubicados de manera hermética en un casquillo de acero inoxidable y luego se insertan en la rejilla de acero inoxidable).

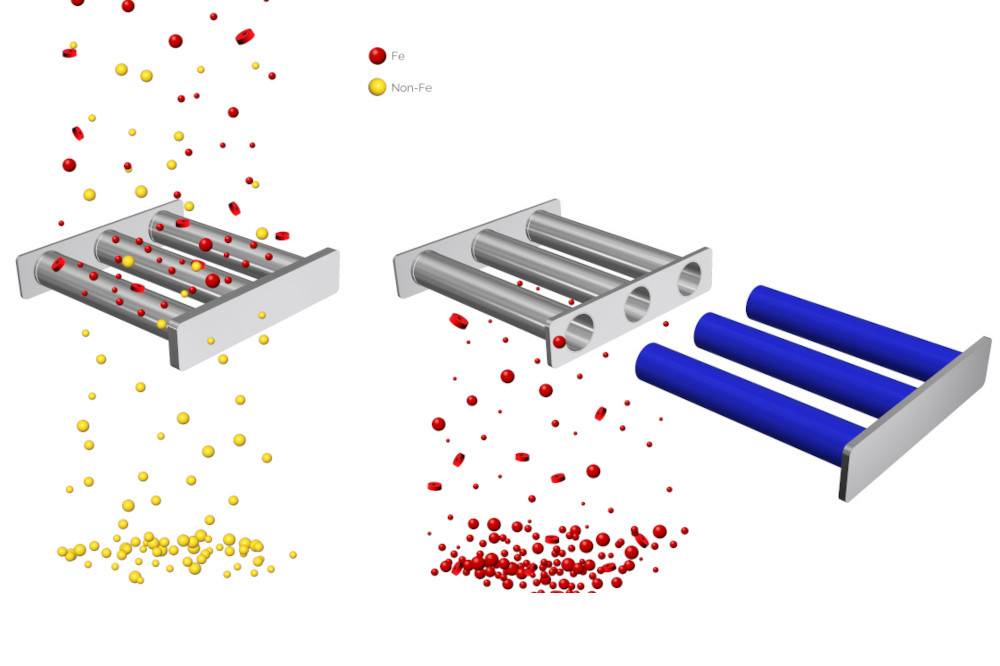

Esta solución ofrece varias ventajas: por un lado, la vida útil de los núcleos magnéticos caros se prolonga significativamente (el agua no puede penetrar en ellos, no hay desgaste mecánico durante la limpieza, etc.) y, por otro lado, el riesgo de desprendimiento de un trozo de imán o de su niquelado se elimina (y de esta manera una penetración indeseable al material a limpiar), así como la resistencia a la abrasión de todo el sistema de rejillas se aumenta. Una pequeña desventaja es la inducción magnética ligeramente inferior en la superficie de la rejilla, sin embargo, esta rejilla magnética está equipada con los imanes de neodimio más fuertes existentes y, por lo tanto, puede captar incluso partículas de metal solo parcialmente magnéticas (por ejemplo, acero inoxidable ligeramente magnético). La estructura telescópica garantiza una limpieza fácil y rápida de la rejilla magnética. Al sacar los neo-imanes permanentes de los tubos de acero inoxidable, las impurezas metálicas captadas caen espontáneamente.

Producto Dimensión (mm) Hoja de datos (EN)
MR-TT 100x100 N 100 x 100 Visualizar el PDF
MR-TT 150x150 N 150 x 150 Visualizar el PDF
MR-TT 200x200 N 200 x 200 Visualizar el PDF
MR-TT 250x250 N 250 x 250 Visualizar el PDF
MR-TT 300x200 N 300 x 200 Visualizar el PDF
MR-TT 300x300 N 300 x 300 Visualizar el PDF
MR-TT 350x350 N 350 x 350 Visualizar el PDF



¿En qué sectores industriales se podrá utilizar el separador magnético telescópico?

Las rejillas magnéticas telescópicas se usan sobre todo en el área de reciclaje y tratamiento de residuos, en las industrias de la madera, de plásticos, minera y en el tratamiento de minerales, en la producción de cerámica industrial y vidrio.
