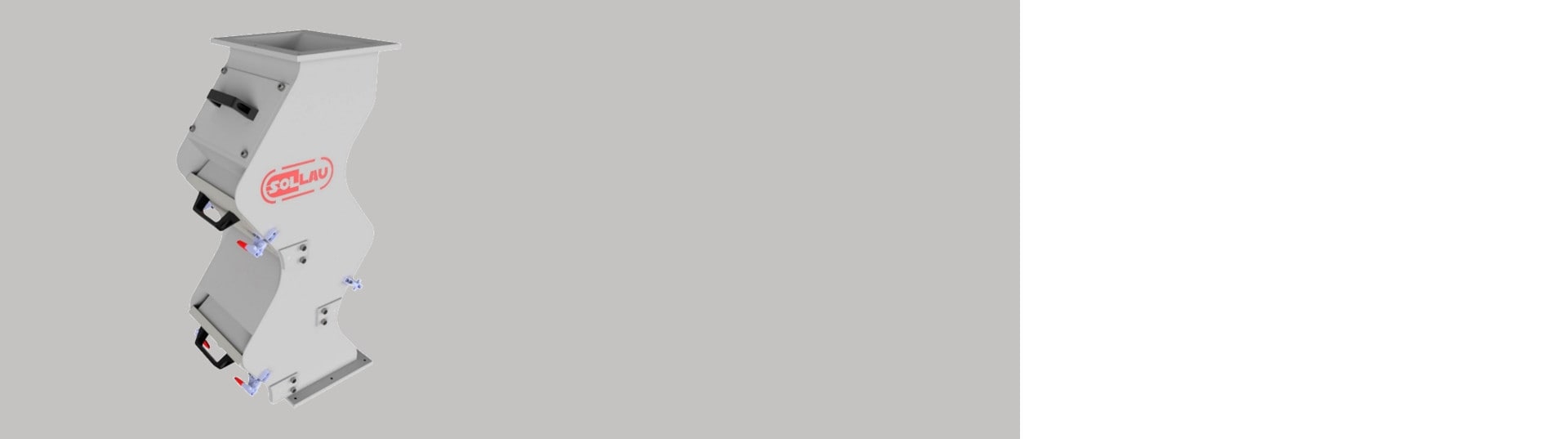

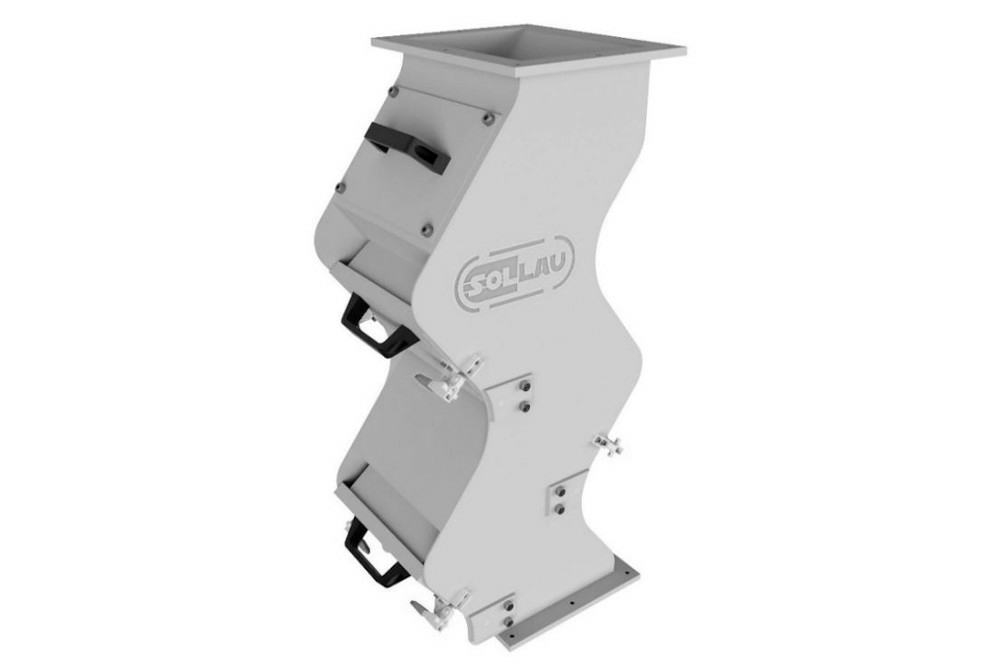

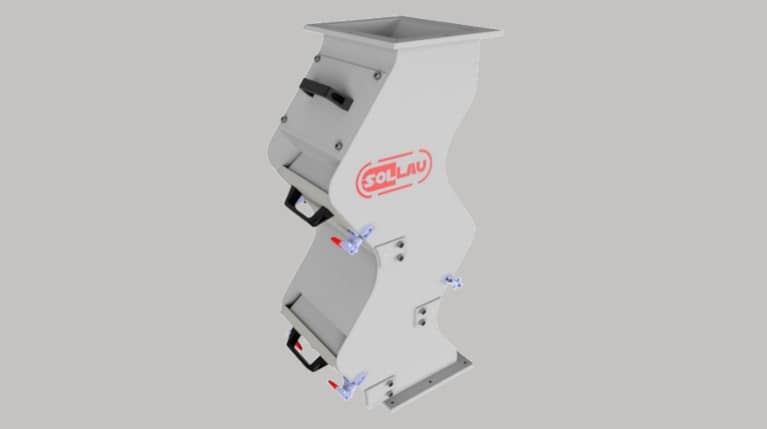

Joroba magnética MSK-MC con limpieza manual
La joroba magnética MSK-MC ha sido diseñado para sistemas de transporte de alta capacidad (sobre todo en las tuberías inclinadas), donde el uso de otros tipos de separadores magnéticos sería difícil o incluso imposible.
Estructura del conducto magnético
El imán de cascada SOLLAU está provisto de varias placas magnéticas grandes de las cuales se pueden fácilmente desprender las captadas partículas ferromagnéticas gracias al sistema de placas de protección (una vez abierta la puerta magnética, los núcleos magnéticos se alejan de la placa de protección y las partículas ferromagnéticas se desprenden por sí solas).

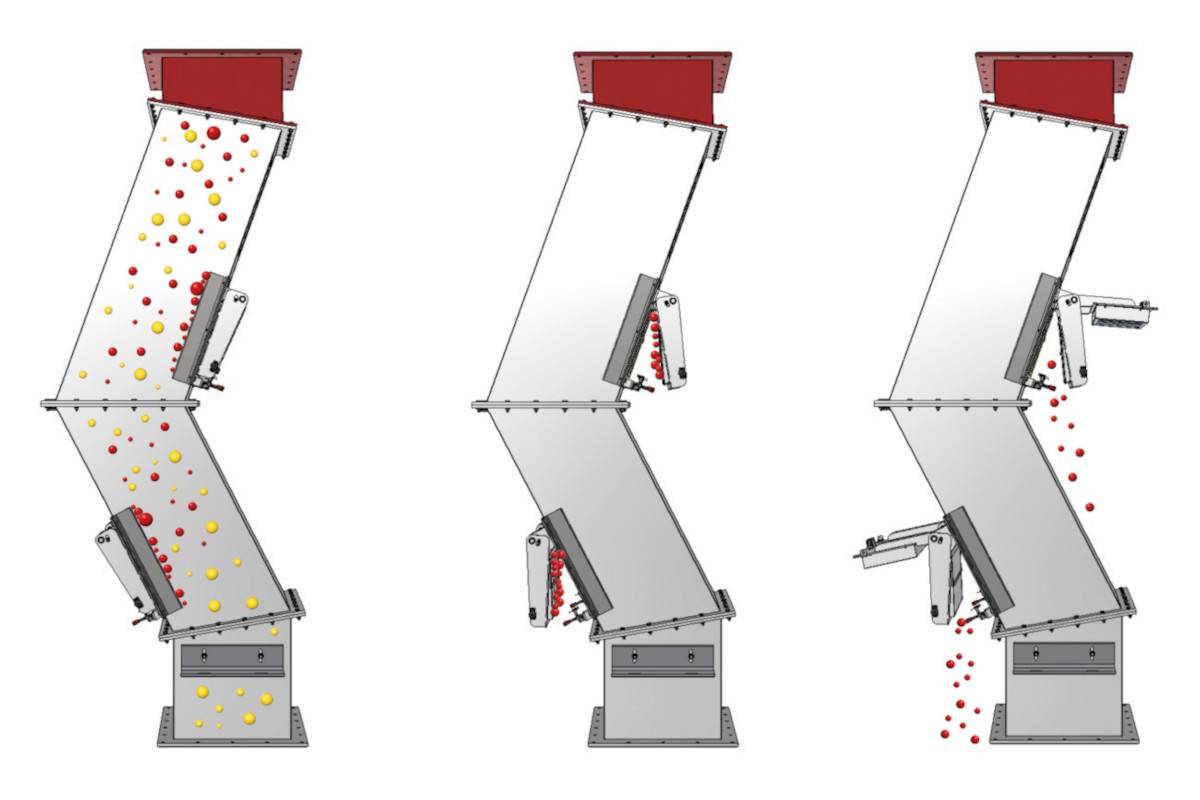

¿Cómo funciona la joroba magnética?
El imán de cascada es capaz de tratar una enorme cantidad de material (hasta 365 m3/h) porque las placas magnéticas están ubicadas en las paredes del separador, sin restringir de manera alguna el flujo libre del material (por lo tanto la cascada magnética se puede usar también para materiales de flujo difícil que bloquearían, por ejemplo, los separadores con rejillas magnéticas). La forma de cascada del separador también desacelera y, a continuación, guía repetidamente el flujo del material sobre las placas magnéticas, aumentando significativamente la eficacia de la separación magnética. Además, el principio de cascada también hace uso de las propiedades físicas de los materiales ferromagnéticos, que tienen un peso específico más alto que los materiales a purificar y, por lo tanto, tienden a caer espontáneamente abajo hacia la placa magnética.
Otras ventajas de la joroba magnética
Otra ventaja de este separador es su sencilla configuración interna (grandes superficies planas) que en caso de necesidad permite la aplicación de varios tipos de protección antiabrasiva (dependiendo de la aplicación concreta se pueden usar, por ejemplo, placas cerámicas, capa de poliuretano flexible o goma, níquel químicamente aplicado etc.), lo cual vuelve a ampliar del modo significativo las posibilidades de empleo de este equipo.
El separador magnético MSK-MC se suministra con las bridas para la conexión a la tubería existente del cliente.
Las jorobas magnéticas están disponibles en varias versiones con campos magnéticos de varias intensidades, según el tipo de imanes aplicados – los separadores pueden estar provistos de imanes de neodimio o de ferrita (o de su combinación – en este caso los imanes de ferrita de primero separan del material procesado los contaminantes más grandes como tornillos, remaches, clavos, arandelas, y al final los fuertes imanes de neodimio realizarán la limpieza final del material). Las versiones de neodimio son muy fuertes y sirven para captar las partículas ferromagnéticas finas ya desde el tamaño de 60 micrómetros.
SOLLAU: ¡Nuestros productos están soldados por verdaderos profesionales!
Certificaciones de la empresa Sollau para soldaduras:
Autorización para realizar soldaduras en equipos a presión según PED 2014/68/UE
Certifcación para soldadura según EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 a 5, EN 13445 - 1 a 5
MSK-MC
- Imanes de ferrita
- Densidad de flujo magnético: 2 700 Gauss
- Separación de partículas magnéticas de 1,5 mm
El imán de cascada MSK-MC ha sido diseñado para sistemas de transporte de alta capacidad (sobre todo en las tuberías inclinadas), donde el uso de otros tipos de separadores magnéticos sería difícil o incluso imposible.
| Producto | Capacidad máxima (m3/h) | Dimensión de entrada/salida (mm) | Hoja de datos (EN) |
|---|---|---|---|
| MSK-MC 400 F | 45 | 400 x 200 | Visualizar el PDF |
| MSK-MC 600 F | 85 | 600 x 200 | Visualizar el PDF |
| MSK-MC 800 F | 130 | 800 x 200 | Visualizar el PDF |
| MSK-MC 1000 F | 195 | 1000 x 300 | Visualizar el PDF |
| MSK-MC 1250 F | 250 | 1250 x 300 | Visualizar el PDF |
| MSK-MC 1500 F | 365 | 1500 s 300 | Visualizar el PDF |
Recomendamos el MSK-MC para sistemas de tuberías gravitacionales de alta capacidad donde la instalación de otros tipos de separadores sería difícil o imposible — por ejemplo, donde los separadores de reja bloquearían materiales con mala fluidez o donde la sección transversal estándar del separador no es suficiente para el caudal requerido. Las placas magnéticas están situadas en las paredes del separador y no restringen en modo alguno el flujo libre de material; la forma en cascada ralentiza simultáneamente el flujo, lo guía repetidamente hacia las placas magnéticas y aumenta así considerablemente la eficiencia de separación.
El material avanza a través de una serie de placas magnéticas situadas en las paredes del separador. La disposición en cascada ralentiza el flujo de material y lo guía repetidamente de forma controlada hacia las superficies magnéticas — cada paso aumenta así la probabilidad de capturar impurezas ferromagnéticas. Gracias a las superficies internas lisas sin obstáculos en el flujo de material, el MSK-MC es adecuado también para materiales que obstruirían otros tipos de separadores.
Fabricamos el MSK-MC en tres configuraciones: ferrita (2.700 G, captura desde 1,5 mm), neodimio (captura desde 60 micrómetros) y combinada — las placas de ferrita eliminan primero los contaminantes más gruesos, las placas de neodimio realizan la limpieza final. La versión de neodimio está disponible bajo pedido.
La limpieza es manual y se realiza sin desmontar el separador. Al abrir las puertas, los núcleos magnéticos se alejan automáticamente de la placa protectora de acero inoxidable — las partículas ferromagnéticas capturadas en la superficie de la placa protectora caen solas. La geometría sencilla de la disposición interior con superficies lisas facilita tanto la limpieza como, en su caso, la aplicación de un revestimiento protector antiabrasivo.
Sí. Las superficies internas lisas del separador pueden dotarse de un revestimiento protector antiabrasivo según la aplicación concreta — por ejemplo, baldosas cerámicas, una capa de poliuretano elástico o goma, o níquel depositado químicamente. Esto prolonga considerablemente la vida útil del separador incluso en instalaciones con materiales altamente abrasivos.
El MSK-MC se utiliza para la limpieza de materiales granulados, en polvo y granulares — incluidos cereales, legumbres, granulado plástico o materias primas en polvo — en las industrias alimentaria, de piensos, farmacéutica, de la madera, química y cerámica. Su alta capacidad (hasta 365 m³/h) lo predestina para líneas de producción de gran volumen.
Suministramos el MSK-MC de serie en seis tamaños con capacidades máximas de 45 a 365 m³/h y dimensiones de entrada/salida de 400 × 200 mm a 1.500 × 300 mm. El separador se suministra con bridas para la conexión a la tubería existente del cliente; la fabricación a medida y la configuración de separación multietapa están disponibles bajo pedido. Realizamos pruebas de su material de forma gratuita con resultados en 3 días hábiles.
¿En qué sectores industriales se podrá utilizar la joroba magnética?
Los imanes de cascada se usan para limpiar los materiales en polvo o granosos (incluidos los cereales, legumbres, etc.) en la industria alimentaria, farmacéutica, maderera, química, cerámica, en la producción de forrajes, etc.
