Imanes en barra para líquidos tecnológicos TL
El imán para líquidos tecnológicos TL está diseñado para manipular piezas sumergidas en diversas soluciones tecnológicas: galvanizado o baño de aceite, taller de pintura, etc. La ubicación del imán en una barra con asa permite alcanzar lugares aún más difíciles y partes más pesadas.
Si necesita una fuerza de tracción menor del imán, también producimos un imán para baños tecnológicos equipado con un imán de ferrita más débil.

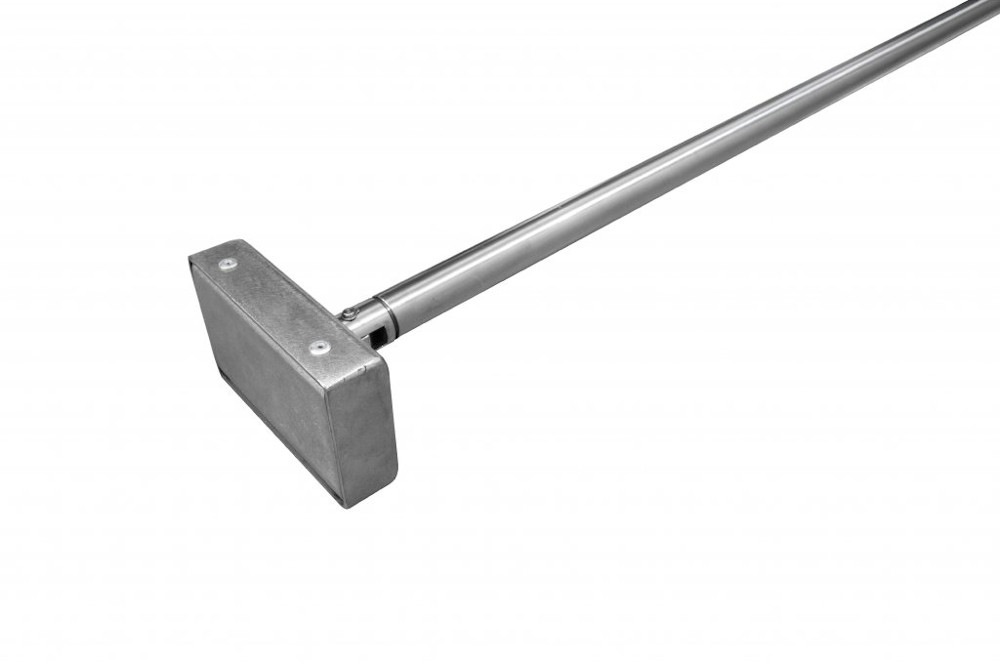

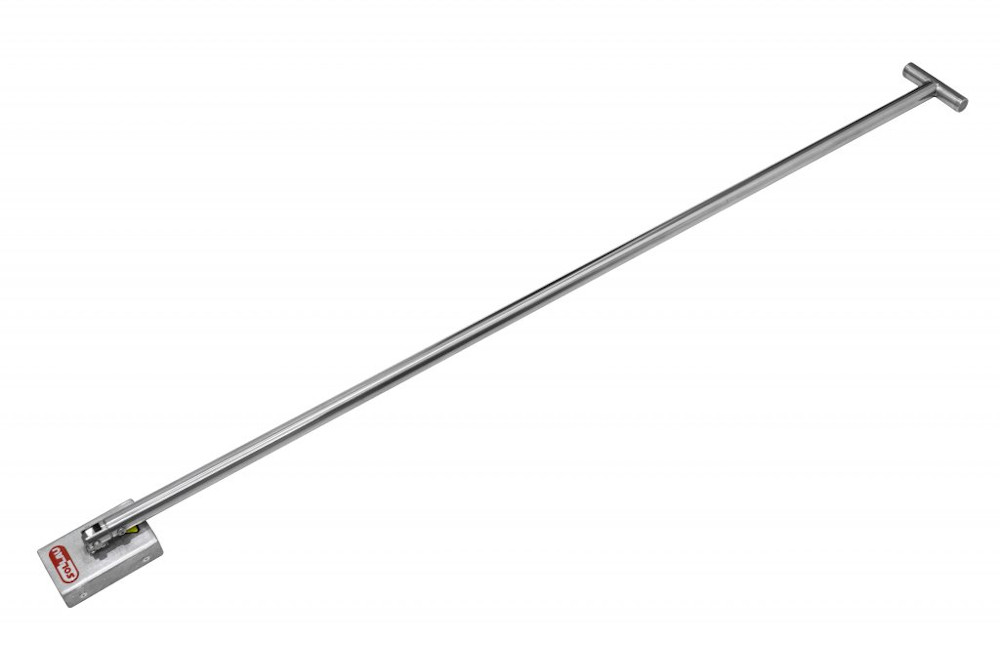

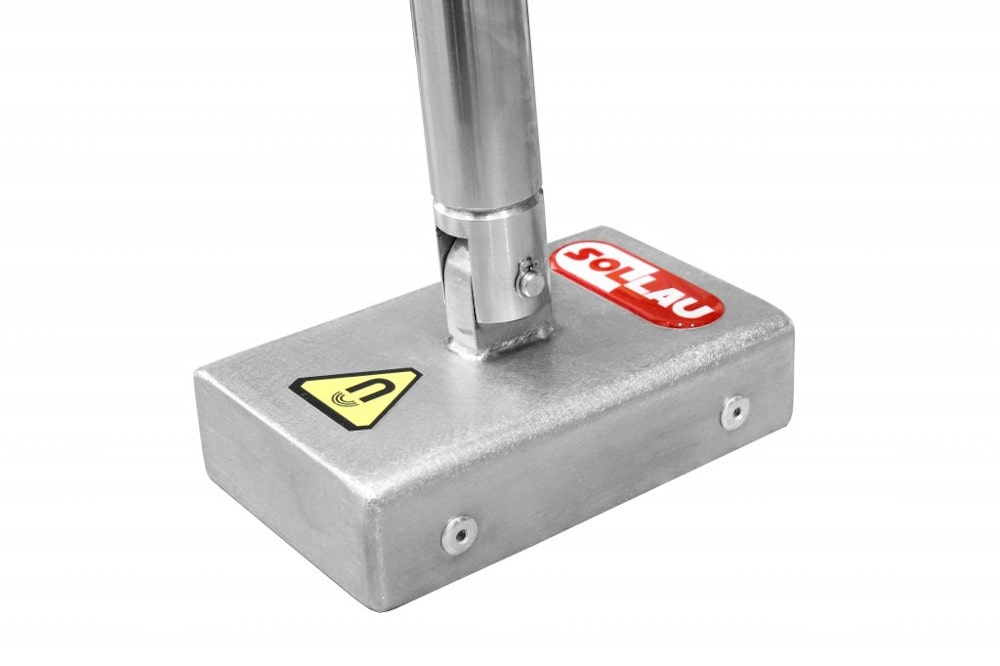

La varilla de manipulación con una longitud estándar de 1,25 m está equipada con una articulación pivotante en el extremo del imán, de modo que la pieza se puede agarrar por toda la superficie del imán y, por lo tanto, utilizar su máxima fuerza de tracción. Bajo pedido, podemos producir una varilla de cualquier longitud.

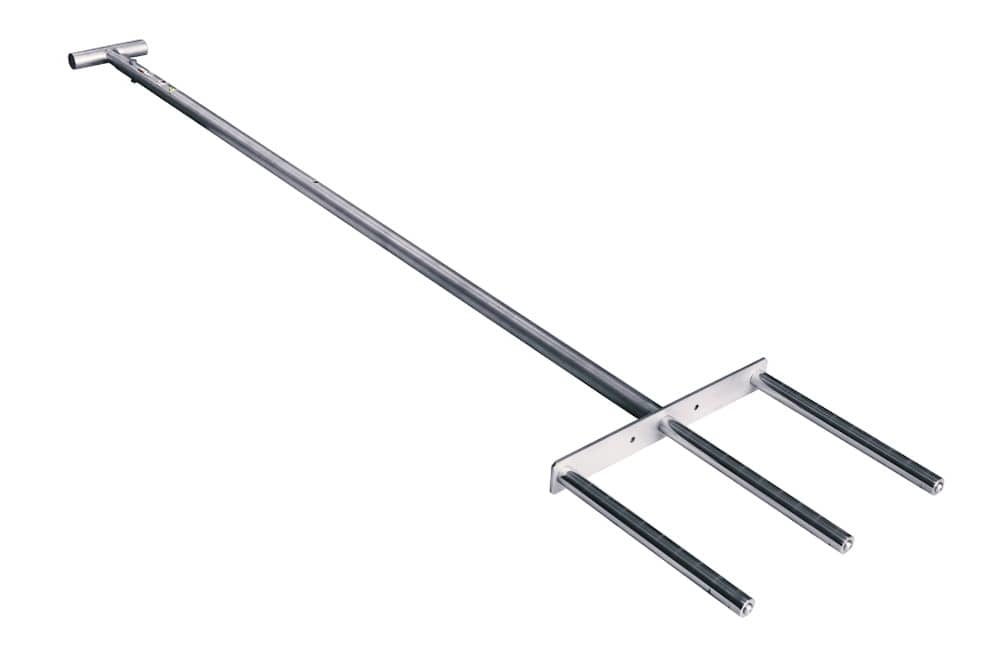

Imán para baños tecnológicos TL 3/300 N - nuevo tipo
Los núcleos magnéticos están firmemente encerrados en varillas de acero inoxidable. La superficie de las varillas magnéticas es fácil de mantener y lavable. No hay riesgo de dañar los núcleos magnéticos.- Los núcleos magnéticos están hechos de fuertes imanes de neodimio
- La inducción magnética en la superficie de las varillas es de 11.500 G
- Superficie pulida de varillas magnéticas
- Resistencia al calor de imanes hasta 80 °C en diseño estándar
- Acero inoxidable DIN 1.4301
- Producimos un imán para plantas de galvanoplastia con tres o cuatro varillas
Pedido fácil en la tienda virtual
| Número de catálogo | Tipo | A (mm) | B (mm) | C (mm) | H (mm) |
|---|---|---|---|---|---|
| TL01N-S | Neodym NdFeB | 110 | 27 | 65 | 1277 |
| TL02F-S | Ferit FeB | 110 | 27 | 65 | 1277 |
| Model | L (mm) | Numero de barras | Masa (kg) | Inducción magnética | Acabado superficial (parte magnética) | Temperatura de trabajo |
|---|---|---|---|---|---|---|
| TL 3/300 N | 1830 | 3 | 6,6 | 11 500 Gs | pulido | hasta 80 °C |
| TL 4/300 N | 1830 | 4 | 7,8 | 11 500 Gs | pulido | hasta 80 °C |
| TL P 3/300 N | 2420 | 3 | 7,2 | 11 500 Gs | pulido | hasta 80 °C |
| TL P 4/300 N | 2420 | 4 | 8,4 | 11 500 Gs | pulido | hasta 80 °C |
Depende de qué y dónde necesita manipular. Para recoger manualmente virutas, tornillos y piezas metálicas pequeñas del suelo o de lugares de difícil acceso, los recogedores magnéticos de virutas MTL son la solución ideal. Para la carga y descarga de chapas y piezas ferromagnéticas en prensas y máquinas, los manipuladores magnéticos RM están diseñados para ello. Para trabajar en baños de galvanización, aceite o lacado, ofrecemos imanes en barra para líquidos tecnológicos TL. Para elevar cargas pesadas con grúa, elija imanes de elevación permanentes (SLM, GP250), de batería (BM, BMP) o electropermanentes (NEO EP). Comuníquenos los parámetros de su aplicación y le recomendaremos el tipo adecuado.
El recogedor MTL es una herramienta manual con un campo magnético profundo que atrae virutas metálicas, tornillos, clavos y otros pequeños objetos ferromagnéticos de suelos, ranuras, alfombrillas y lugares de difícil acceso. Se caracteriza por su diseño en acero inoxidable y la fácil liberación del material recogido — basta con tirar del mango hacia arriba. Es adecuado en cualquier lugar donde sea necesario mantener el puesto de trabajo libre de contaminantes metálicos, especialmente en talleres de mecanizado, talleres o almacenes. Los recogedores están en stock y disponibles en la tienda online.
Los imanes TL están destinados a la manipulación de piezas sumergidas en baños de galvanización, aceite o lacado. La construcción totalmente en acero inoxidable DIN 1.4301 garantiza la resistencia a las soluciones químicas, y los imanes pueden sumergirse sin problemas en el baño. Los núcleos magnéticos de NdFeB están firmemente cerrados dentro de barras de acero inoxidable con superficie pulida y fácil de limpiar — la inducción magnética en la superficie de las barras alcanza 11 500 G. La resistencia térmica de los imanes es de hasta 80 °C. La longitud estándar de la barra de manipulación con junta oscilante es de 1,25 m; fabricamos cualquier longitud a petición.
Los imanes de elevación permanentes (SLM, GP250, NEO-HV) no necesitan energía — se activan con una palanca de mano y siempre están listos para su uso. No requieren mantenimiento y tienen capacidades de carga de 150 a 2 000 kg. Los imanes de batería (BM, BMP) se controlan a distancia hasta 10 metros y son adecuados para instalaciones donde el operario no tiene acceso directo a la carga. Los imanes electropermanentes (NEO EP) se activan mediante un breve impulso eléctrico en 0,8 segundos; una vez activados no necesitan corriente y pueden integrarse en procesos automatizados. El tipo adecuado depende del peso de la carga, el método de control y el grado de automatización.
Los imanes de elevación permanentes SLM están disponibles con capacidades de carga de 150 a 2 000 kg y manejan tanto material plano como cilíndrico (redondo, tubos). El modelo GP250 está especialmente diseñado para la manipulación de chapas y planchas de acero en posición horizontal y vertical — levanta desde un espesor de 3 mm y desde 4 mm de espesor separa una sola hoja de un paquete. El modelo NEO-HV con brazo permite girar la pieza 90° y facilita la manipulación en centros de mecanizado horizontales y tornos. Todos los imanes de grúa se prueban con un coeficiente de seguridad de 3 o más.
Estas dos funciones están disponibles en los imanes de elevación de batería de la gama BM. La función Variable Force permite el ajuste continuo de la fuerza del imán — permite determinar con precisión cuántas chapas debe levantar el imán de un paquete sin atraer todo el lote. La función Tip-Off garantiza la liberación progresiva de parte de la carga, el llamado hojeo, en el que las chapas se separan una a una. Ambas funciones aumentan la precisión y seguridad de la manipulación, especialmente en el procesado de chapas finas. Los imanes BMP también manejan perfiles circulares y de otro tipo.
Tras la entrega, nos encargamos de la instalación, la puesta en marcha y la formación del personal. Para mantener la seguridad, recomendamos una medición anual regular de la fuerza de desprendimiento — tras una prueba exitosa, emitimos un protocolo de medición que confirma que el imán soporta la carga declarada. Los imanes permanentes de grúa SOLLAU SLM tienen 5 años de garantía en el sistema magnético. Prestamos servicio autorizado para todos los equipos durante toda su vida útil. Para requisitos específicos — cargas atípicas, integración en una línea automatizada o entornos no estándar — contáctenos directamente.
