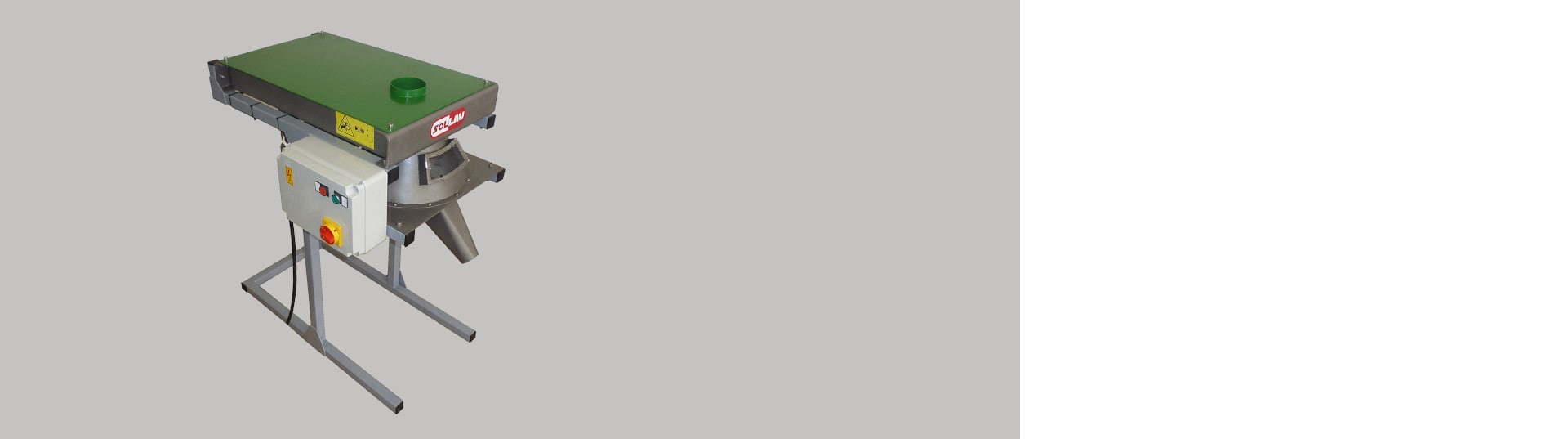

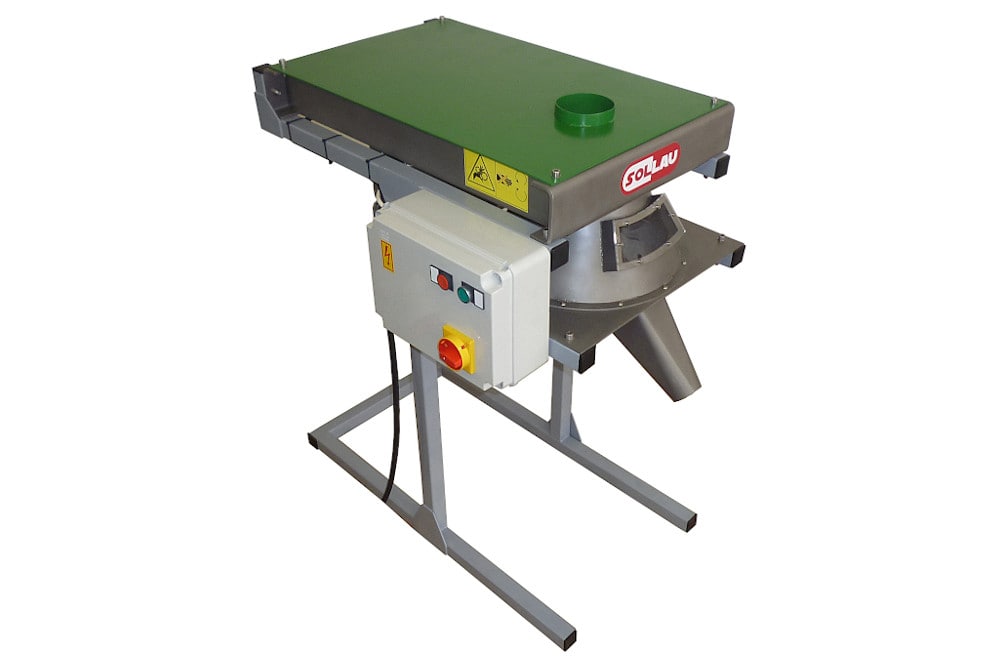

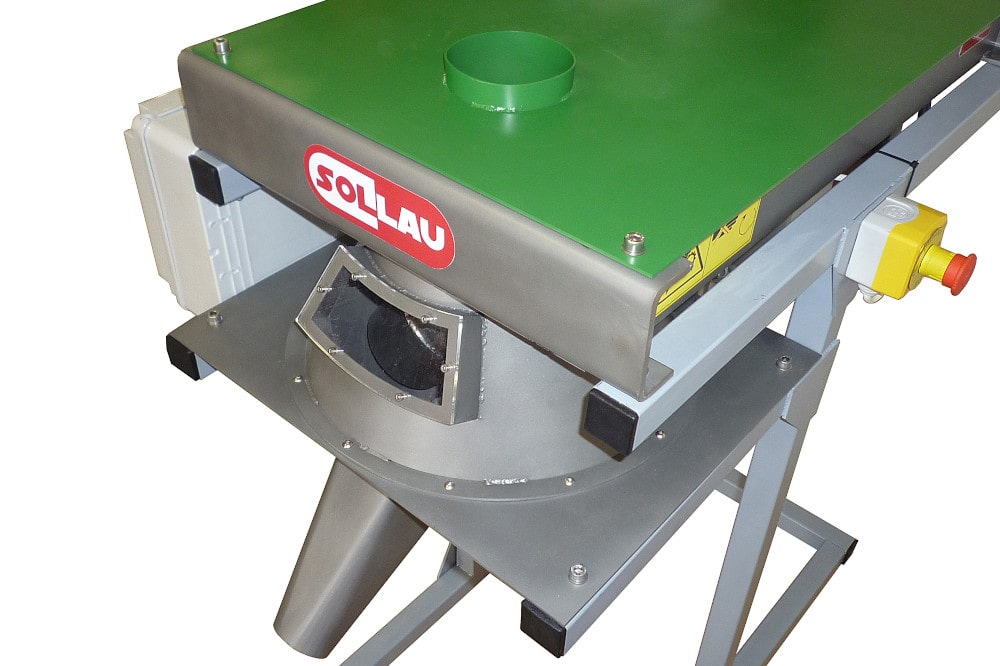

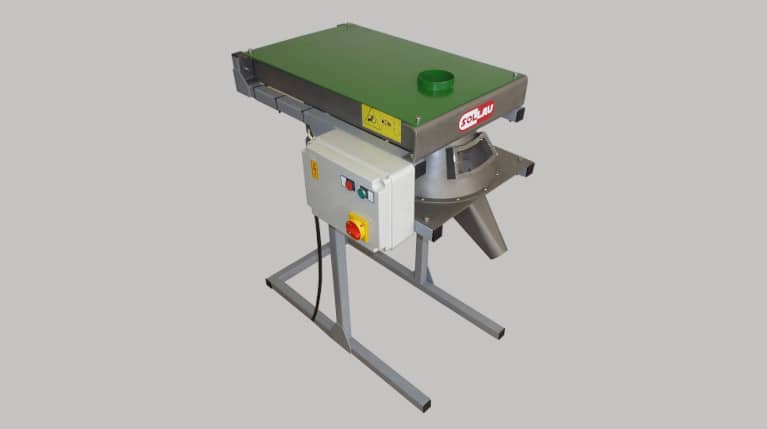

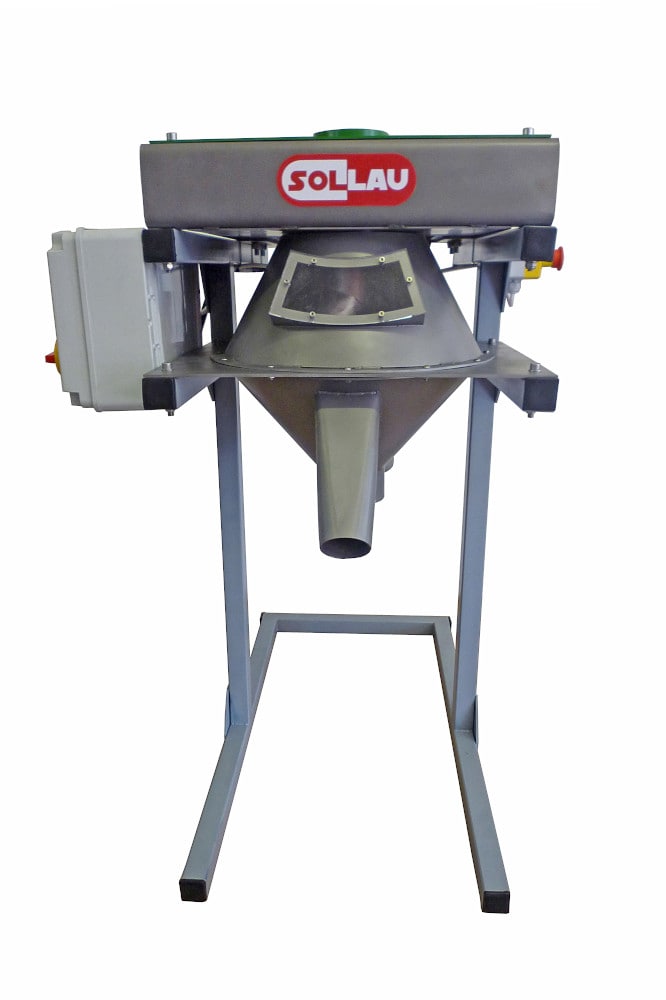

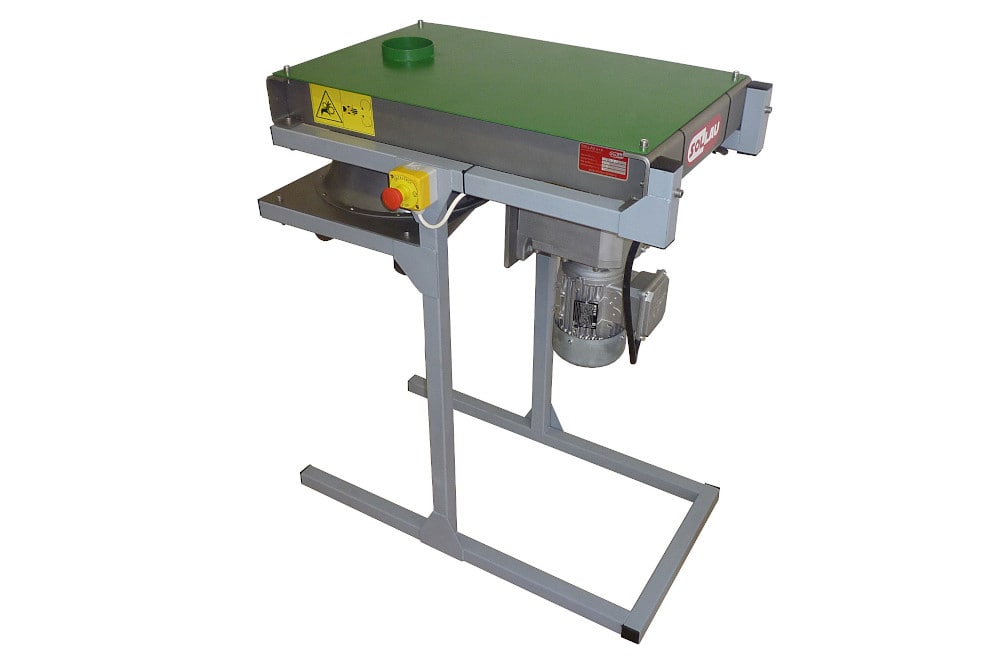

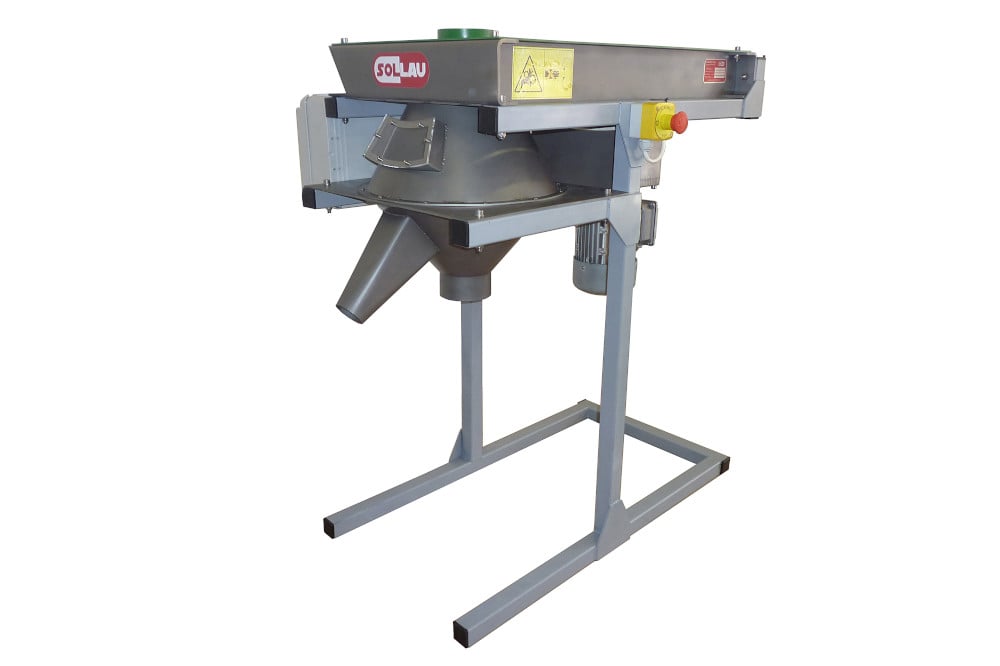

Divisor de tubo rotativo RV
Divisor de tubo rotativo RV está destinado a tomar precisas muestras representativas de diversos materiales a granel (en función del modelo del tomamuestras hasta la granulosidad de 65 mm) y semisólidos. Las muestras obtenidas por medio del tomamuestras rotativo se usan como muestras de referencia, pero también se pueden usar para un análisis detallado y perfecto en laboratorio, etc.
¿Cómo funciona un divisor de tubo rotativo?
El material a ensayar se conduce al orificio de entrada del tomamuestras rotativo y por medio del tubo rotativo se distribuye del modo uniformo por el perímetro del cono inferior del divisor de tubo rotativo. El cono inferior del tomamuestras rotativo está conectado a la salida de muestras, donde es posible ajustar continuamente la cantidad requerida de muestras tomadas (= relación de división) por medio de un trinquete regulador.
Dependiente de la granulosidad y del tipo del tomamuestras rotativo es posible ajustar la relación de toma de muestras de 1 : 9 hasta 1 : 130 (la grieta para la salida de las muestras tiene que ajustarse al tamaño 2,5 o 3 veces mayor que la granulosidad máxima del material a controlar). Para la toma correcta y exacta de las muestras es necesario asegurar un aporte equivalente del material a controlar al tomamuestras.
Uso de varios muestreadores, uno tras otro
La limitación de la altura de aplicacion del tomamuestras rotativo a veces requiere el uso del tomamuestras rotativo múltiple (a no ser así, no se podrían conseguir muestras representativas y distribuidas equivalentemente del material a controlar). En tal caso, se colocan varios tomamuestras rotativos uno tras otro. Para calcular la relación total de división, la relación de división del primer tomamuestras se multiplica por la del segundo tomamuestras (hay que atender que en el primer tomamuestras siempre se ajuste una relación de división menor que en el segundo). La velocidad de salida del material a controlar del primer tomamuestras tiene que ajustarse de tal modo que se asegure un aporte fluido del material a controlar al segundo tomamuestras rotativo.
¿En qué tubería se conecta el divisor?
Fabricamos el tomamuestras rotativo por estándar en diámetros de 50 a 250 mm, sin embargo, podemos modificar sus dimensiones de conexión y el modo de conexión con sistemas de tuberías (brida, unión roscada, acoplamientos especiales) según las necesidades del cliente.
RV
Divisor de tubo rotativo RV está destinado a tomar precisas muestras representativas de diversos materiales a granel (en función del modelo del tomamuestras hasta la granulosidad de 65 mm) y semisólidos.
| Producto | Peso (kg) | Hoja de datos (EN) |
|---|---|---|
| RV1 | 120 | Visualizar el PDF |
Para eliminar el polvo fino de los regranulados de plástico, recomendamos el Ciclón para colección de polvo OZ con funcionamiento automático continuo; para el muestreo de gránulos y regranulados de plástico sin abrir el envase, el Imán telescópico de prueba MVT es la opción correcta. Para el muestreo de materiales a granel y semilíquidos en un sistema de tubería, ofrecemos el Divisor de tubo rotativo RV; para la inspección visual de la contaminación en muestras de plástico, la Prensa de embutición TVL.
El Imán telescópico de prueba MVT está equipado con imanes de neodimio que capturan partículas férricas a partir de 1 micra — el muestreo se realiza directamente dentro del contenedor sin abrir el envase, manteniendo el material protegido. La barra tiene un diámetro de 32 mm y una longitud estándar de 1 500 mm; adaptamos la longitud a su contenedor. El MVT es adecuado para gránulos de plástico, regranulados y materias primas agrícolas a granel.
El Ciclón para colección de polvo OZ 1200 gestiona un caudal de 1 200 kg/h de regranulados en operación automática continua. La aspiración lateral en el punto de caída libre elimina el polvo fino directamente del flujo de material — suprimiendo la necesidad de costosos filtros y reduciendo las necesidades de mantenimiento. El equipo es un producto de fabricación checa propia.
El Divisor de tubo rotativo RV ofrece una relación de muestreo de 1:9 a 1:130, que se regula simplemente cambiando la posición del pasador. Para una fracción de muestra aún menor, se pueden conectar varias unidades RV en serie — las relaciones se multiplican entonces. El aparato procesa material con una granulometría de hasta 65 mm y requiere una alimentación uniforme para mantener con precisión la relación establecida.
La Prensa de embutición TVL funde una muestra de regranulado de plástico, copos o reciclados a 0–300 °C y, bajo una presión de hasta 10 bar, produce una pastilla de 0,5 mm ±0,1 mm de grosor adecuada para inspección visual. El equipo consta de tres módulos — control de temperatura con pantalla táctil, unidad de prensado y circuito de refrigeración por agua opcional; los módulos pueden adquirirse por separado. El TVL es una alternativa asequible a los costosos equipos de laboratorio para pequeños y medianos transformadores de plástico.
El Divisor de tubo rotativo RV se suministra con diámetros de entrada estándar de 50–250 mm; adaptamos la conexión en versión brida, rosca o especial según su línea. El ventilador para molino de alta velocidad está equipado de serie con un acoplamiento rápido Jacob DN100; bajo pedido lo fabricamos para otros diámetros de tubería. Ambos productos son de fabricación checa propia.
El Ciclón para colección de polvo OZ y el Imán telescópico de prueba MVT están destinados principalmente a la industria del plástico y el reciclaje; el Divisor de tubo rotativo RV se utiliza en cementeras, caleras, e industrias minera, química, farmacéutica y alimentaria. La Prensa de embutición TVL y el ventilador para molino de alta velocidad están dirigidos a fabricantes y transformadores de plástico que operan sus propias líneas de reciclaje o molienda.
¿En qué sectores industriales se podrá utilizar el divisor de tubo rotativo?
El tomamuestras rotativo se aplica por ejemplo en fábricas de cemento, abonos y piensos, durante el procesamiento de la cal, en industria minera, química, farmacéutica y alimentaria etc.
