Línea de separación de acero inoxidable ligeramente magnético de metales no ferrosos
Composición de la línea

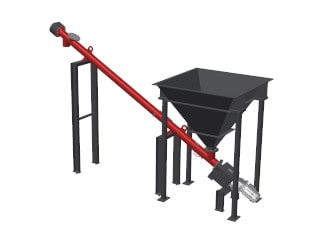

Transportador helicoidal

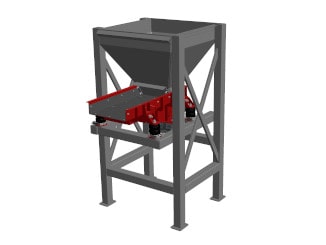

Alimentador vibratorio
Estudio del caso
Los principales retos
- El acero inoxidable tenía que separarse de una mezcla de materiales ligeramente magnéticos (acero inoxidable) y no magnéticos (cobre) con una pequeña fracción.
- Gran capacidad de procesamiento (hasta 2 toneladas/hora).
- El funcionamiento en producción continua (ininterrumpida) y un porcentaje relativamente alto de acero inoxidable en la mezcla a limpiar (5 %) requirió la aplicación de un separador con limpieza automática.

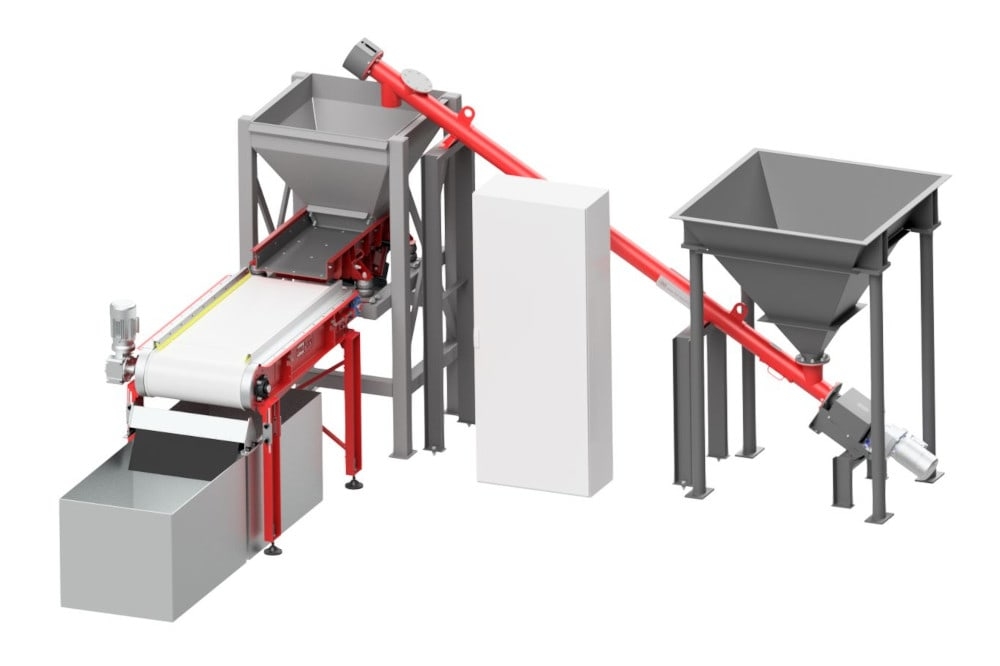

Solución de la empresa SOLLAU s.r.o.: se entregó una línea completa compuesta por un transportador helicoidal, alimentador vibratorio, separador magnético MV-R 600 e instalación eléctrica completa.
SOLLAU: ¡Nuestros productos están soldados por verdaderos profesionales!
Certificaciones de la empresa Sollau para soldaduras:
Autorización para realizar soldaduras en equipos a presión según PED 2014/68/UE
Certifcación para soldadura según EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 a 5, EN 13445 - 1 a 5
La línea está diseñada para separar el acero inoxidable ligeramente magnético de los metales no ferrosos — típicamente del cobre — en los casos en que ambas fracciones pasan juntas por un proceso de reciclaje. El material de entrada es una mezcla de grano fino de inoxidable/metales no ferrosos con un bajo contenido de inoxidable (aprox. 5 %), donde el inoxidable está presente en forma de finas partículas a partir de 1 micrón. Las aplicaciones típicas incluyen el procesamiento de residuos electrónicos y las líneas industriales de reciclaje de metales no ferrosos.
La línea procesa hasta 2 000 kg de material por hora. Está optimizada para fracciones de grano fino donde el acero inoxidable y los metales no ferrosos no magnéticos están mezclados. Gracias al transportador de tornillo sin fin y al alimentador vibratorio, la alimentación del material es fluida y uniforme incluso durante el funcionamiento continuo.
Los imanes estándar (tambores separadores, imanes de banda transportadora) están dimensionados para materiales fuertemente magnéticos — hierro, acero. Sin embargo, el acero inoxidable es sólo ligeramente magnético: su susceptibilidad magnética es varios órdenes de magnitud inferior a la del acero ordinario, por lo que los separadores convencionales no pueden capturarlo de manera fiable. El separador MV-R 600 utiliza la polarización radial del sistema magnético, que crea un gradiente de campo magnético extremadamente alto — una inducción de hasta 11 000 G — y puede capturar partículas de acero inoxidable desde tan solo 1 micrón.
11 000 G (gauss) es un valor de inducción magnética aproximadamente 10–20 veces superior al que alcanzan los separadores estándar de metales ferrosos. Esto permite capturar incluso materiales con una respuesta magnética muy débil. El umbral de 1 micrón significa que la línea separa eficazmente incluso el polvo fino de acero inoxidable que de otro modo pasaría a la fracción de metales no ferrosos, reduciendo su pureza y su valor de compra.
El transportador de tornillo sin fin garantiza un suministro uniforme y continuo de material al alimentador vibratorio y luego al separador MV-R. En comparación con un transportador de banda, permite una regulación precisa del caudal incluso cuando la densidad del material de entrada varía, estabilizando así el grosor de la capa sobre el separador — una condición clave para lograr una eficiencia de captura del inoxidable constante en condiciones de funcionamiento continuo.
Con un contenido de acero inoxidable de solo aprox. 5 % en el material de entrada, cualquier parada de la línea para la limpieza manual del separador reduciría significativamente el rendimiento total. El separador MV-R 600 está equipado con un sistema de limpieza automático que evacúa continuamente la fracción de acero inoxidable capturada sin interrumpir el flujo de material. Esto permite un funcionamiento continuo sin necesidad de operarios y sin pérdida de eficiencia causada por el cegamiento de la superficie magnética.
La línea se utiliza principalmente en el procesamiento de residuos electrónicos (e-waste), donde el granulado de placas de circuito impreso trituradas contiene una mezcla de cobre, aluminio y acero inoxidable. También se utiliza en fundiciones industriales y procesadores de metales no ferrosos, donde el acero inoxidable es una impureza no deseada que reduce la calidad de la materia prima de salida. En todos los casos en que el objetivo es obtener una fracción pura de metales no ferrosos sin impureza de acero inoxidable, esta línea es la solución óptima.
El suministro cubre todo el proceso — desde el análisis del material de entrada, el diseño y la fabricación a medida hasta el montaje, la puesta en marcha y la formación del personal, incluido el servicio autorizado durante toda la vida útil del equipo. Las condiciones de garantía y el alcance específico de la garantía se determinan individualmente según la aplicación y la configuración de la línea. Antes de realizar el pedido, ofrecemos pruebas gratuitas de su material con un plazo de finalización garantizado de tres días.
