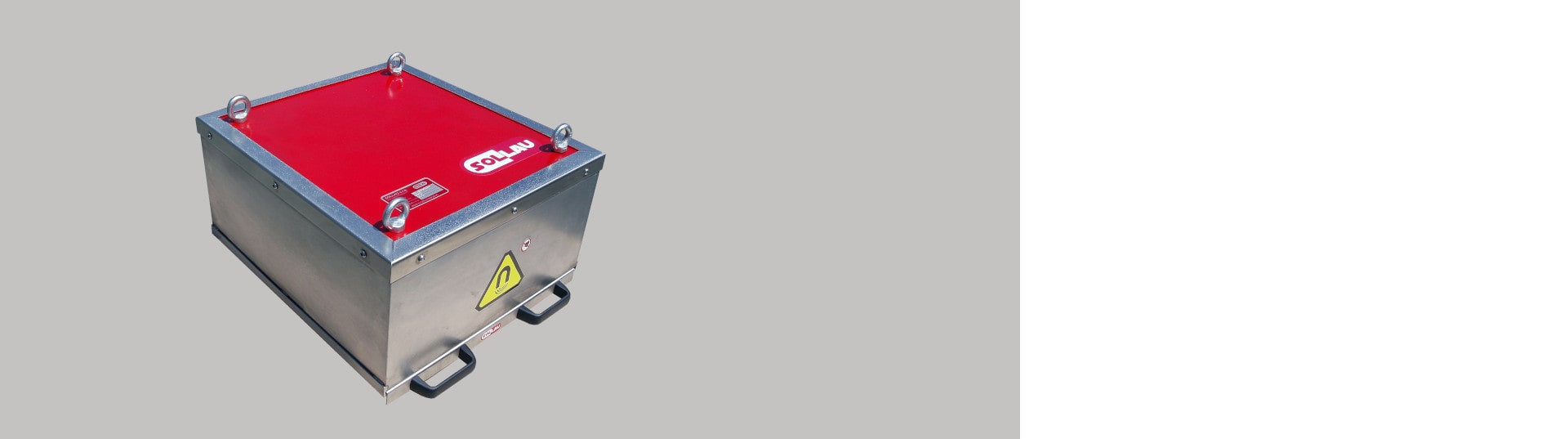

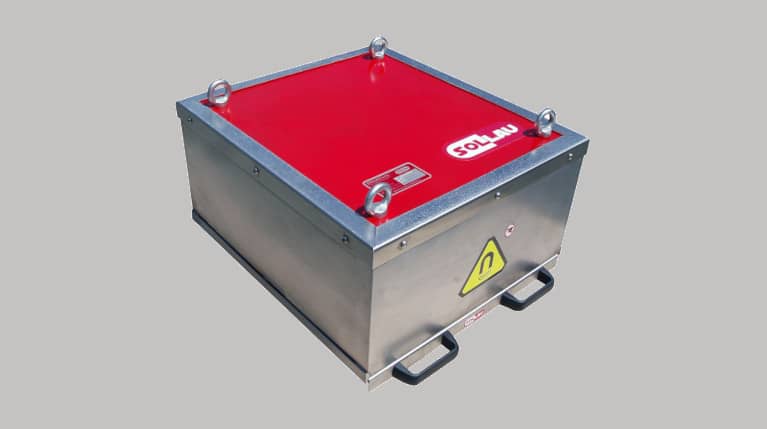

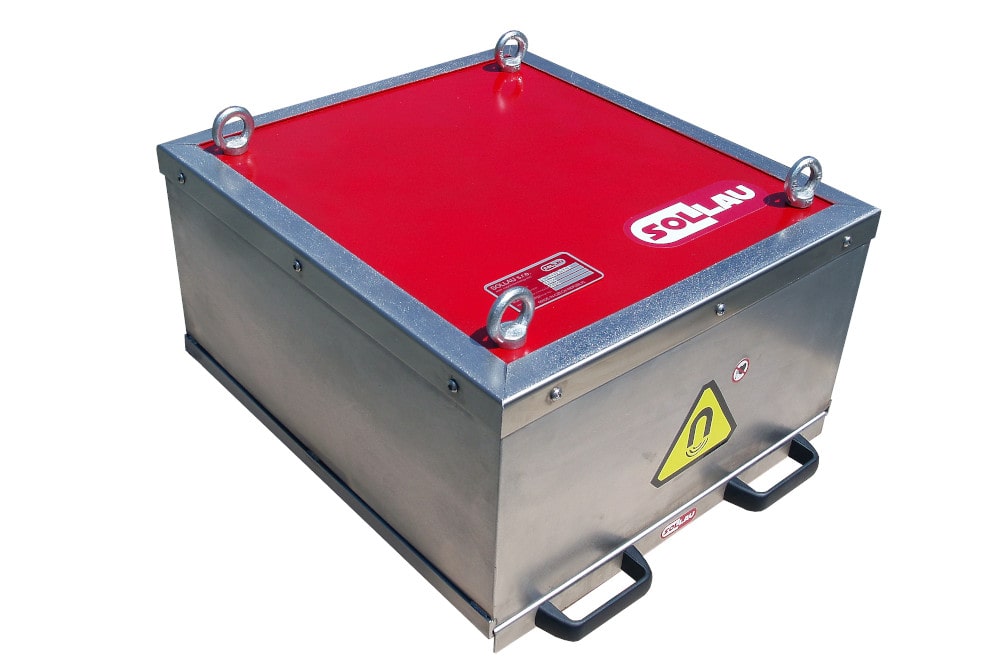

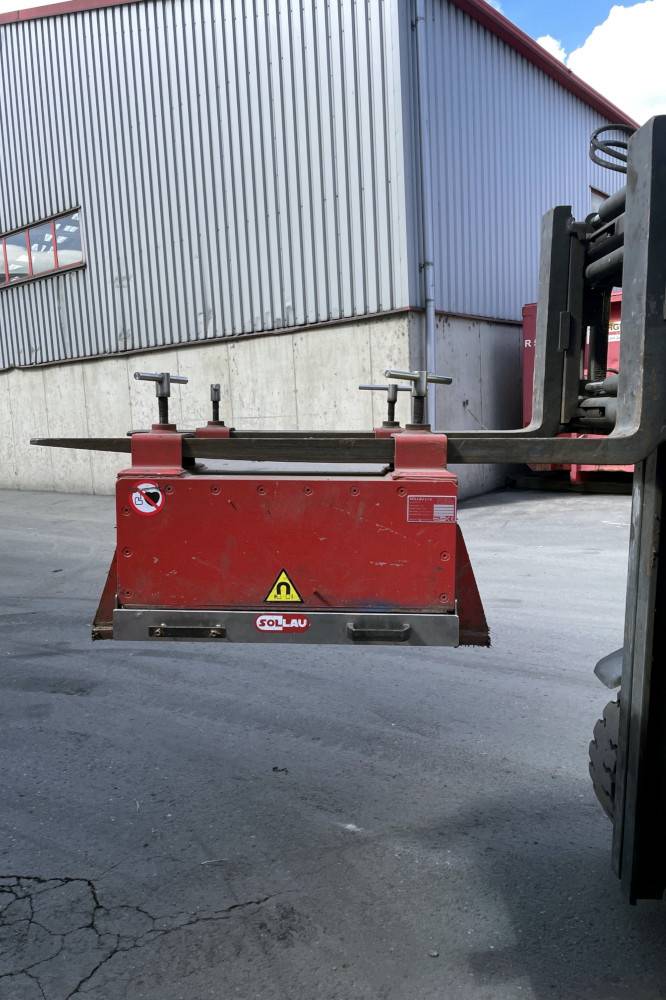

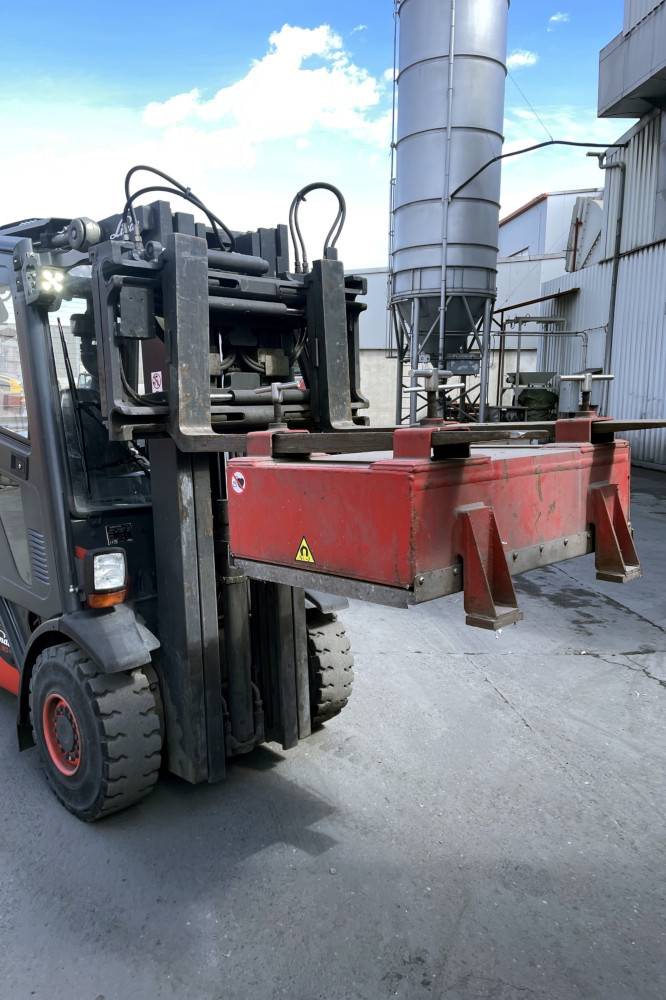

Placa magnética para encima de una cinta transportadora DND-MC
El imán suspendido con limpieza manual es una solución simple y poco exigente para quitar partículas ferromagnéticas de los materiales transportados en una cinta transportadora. Este modo de separación de partículas férricas se utiliza sobre todo en caso de materiales con menor contenido de partículas hierro (= no se exige limpiar la placa con una frecuencia mayor que, por ejemplo, una vez por turno de trabajo).
¿Cómo se limpia el imán suspendido?

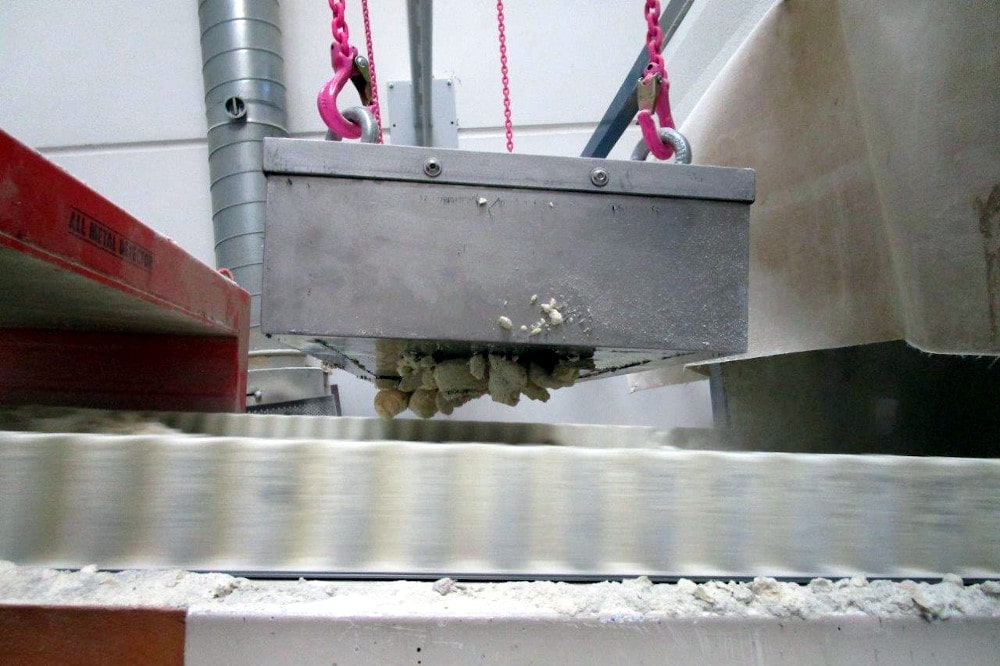

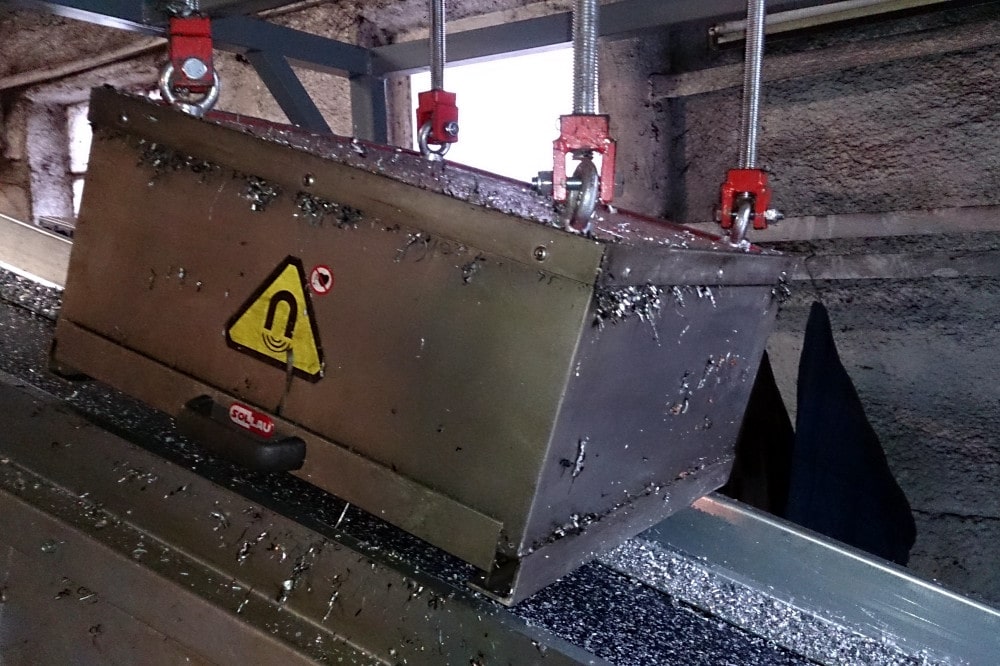

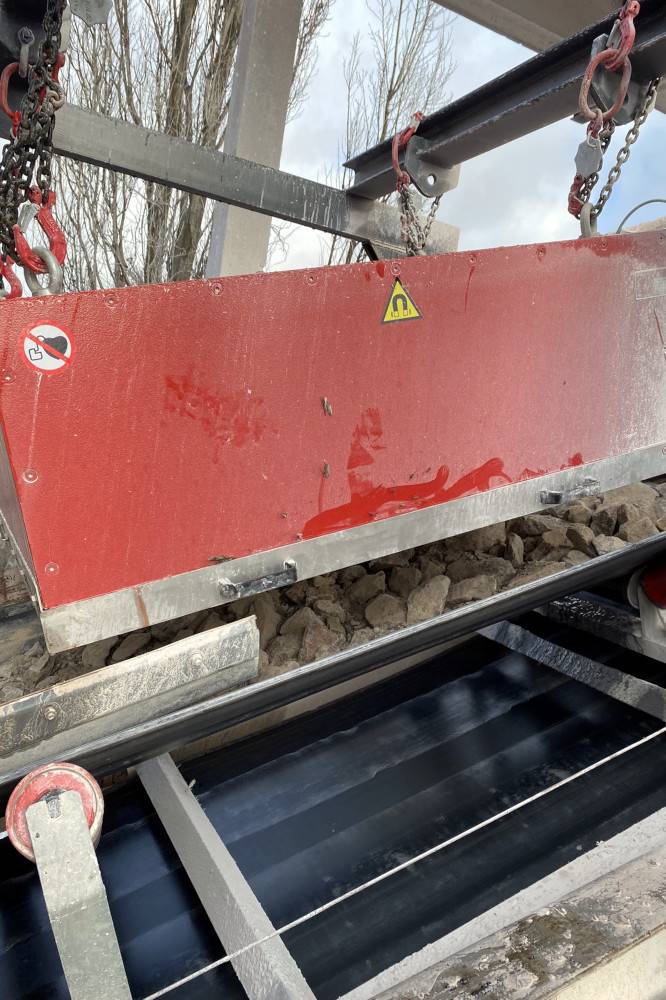

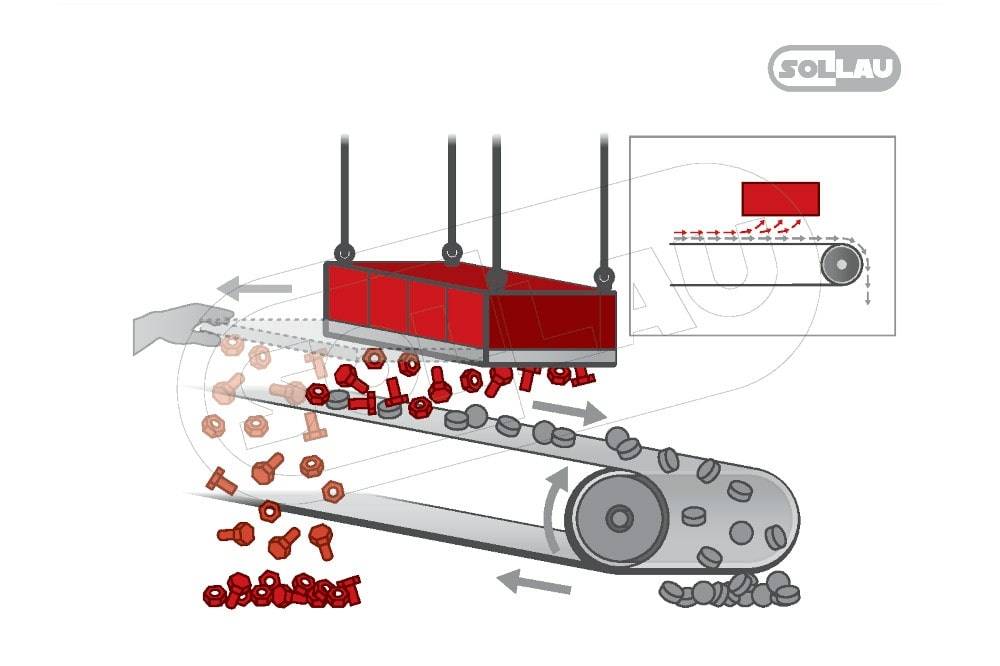

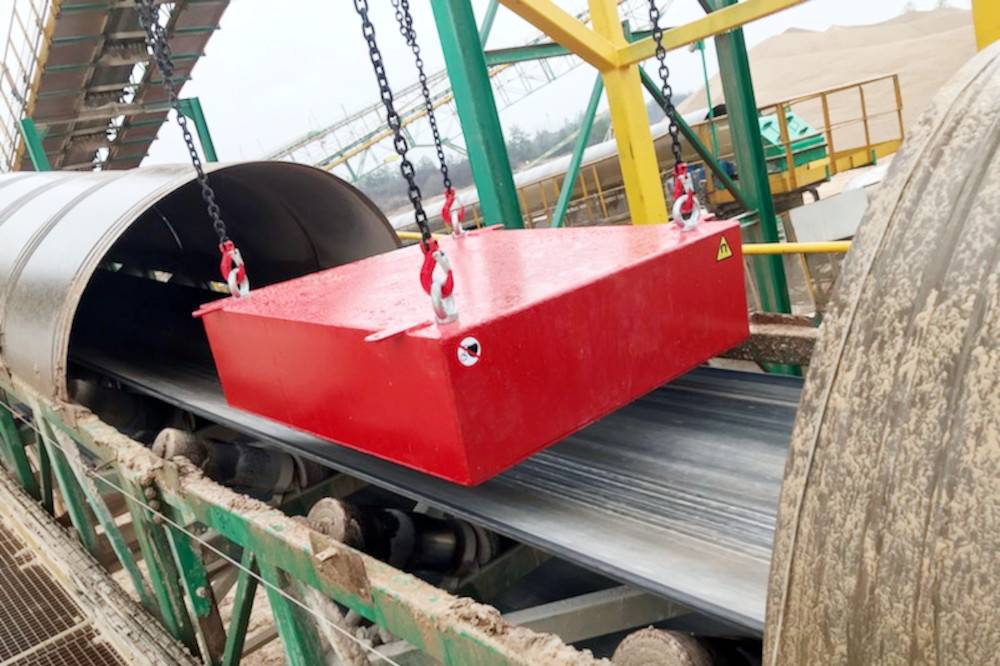

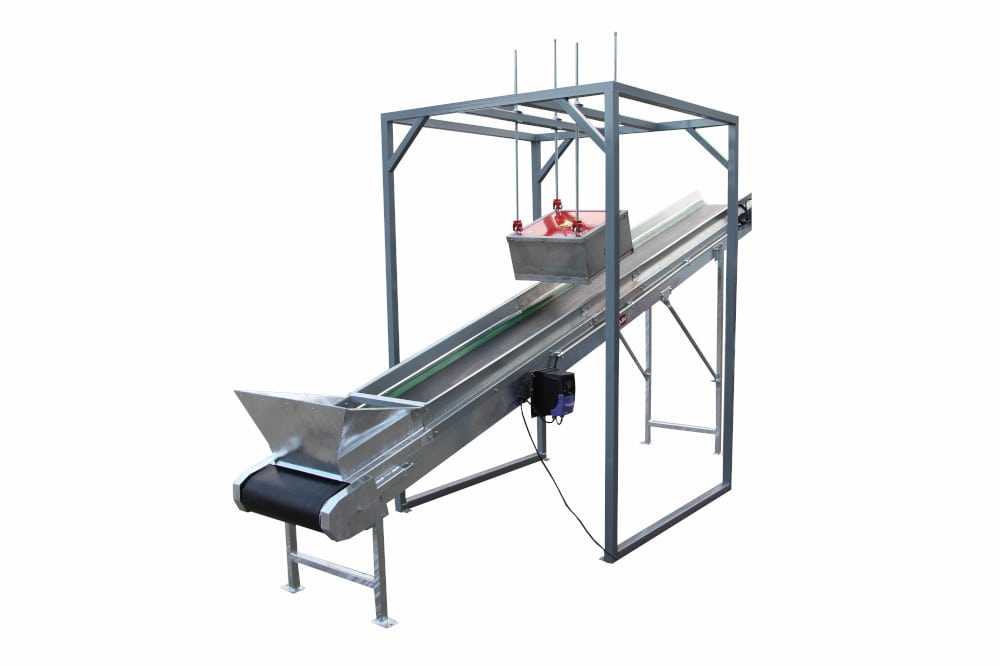

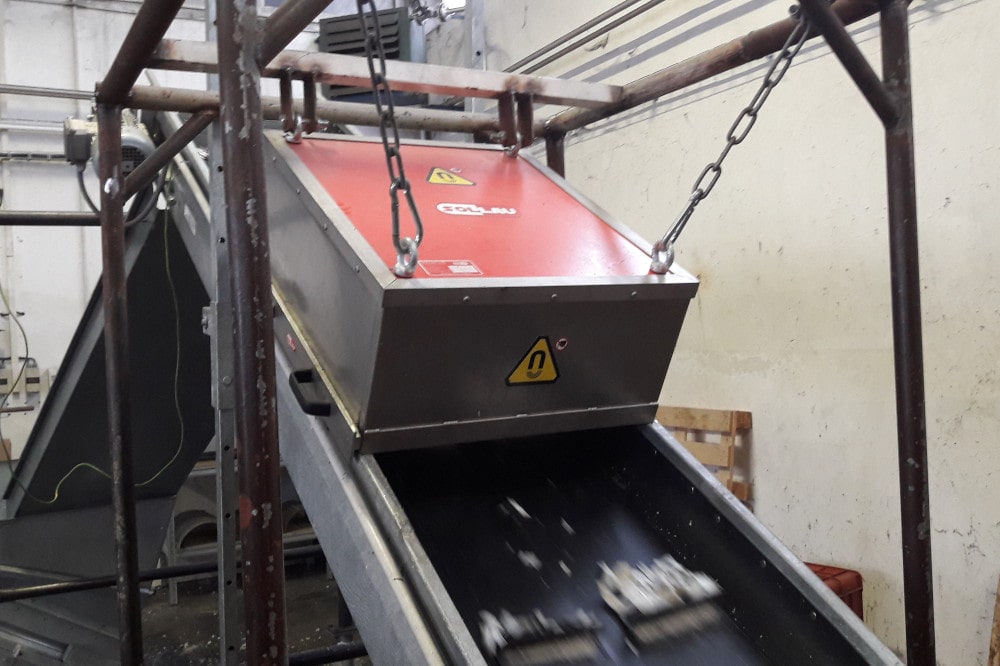

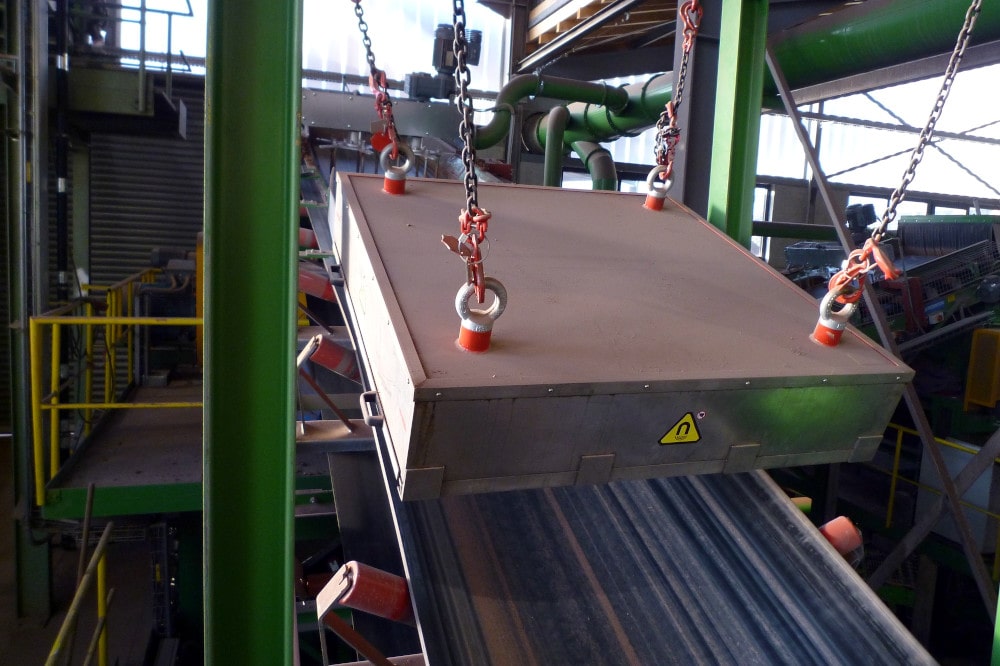

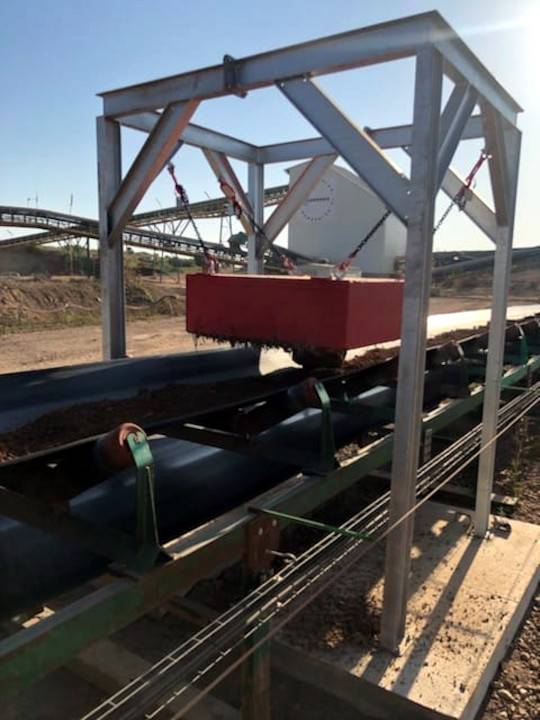

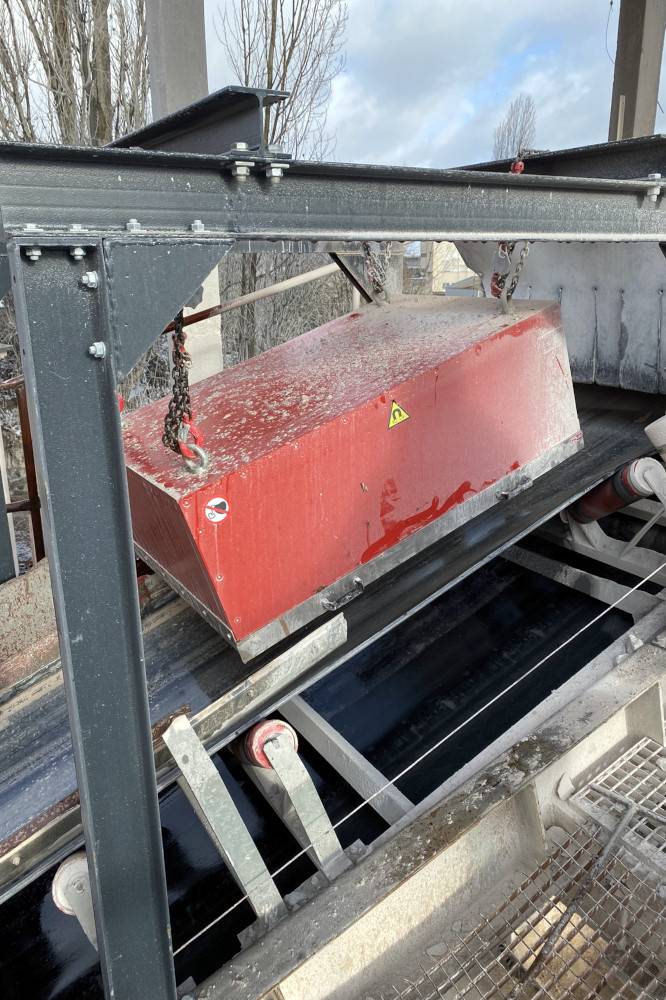

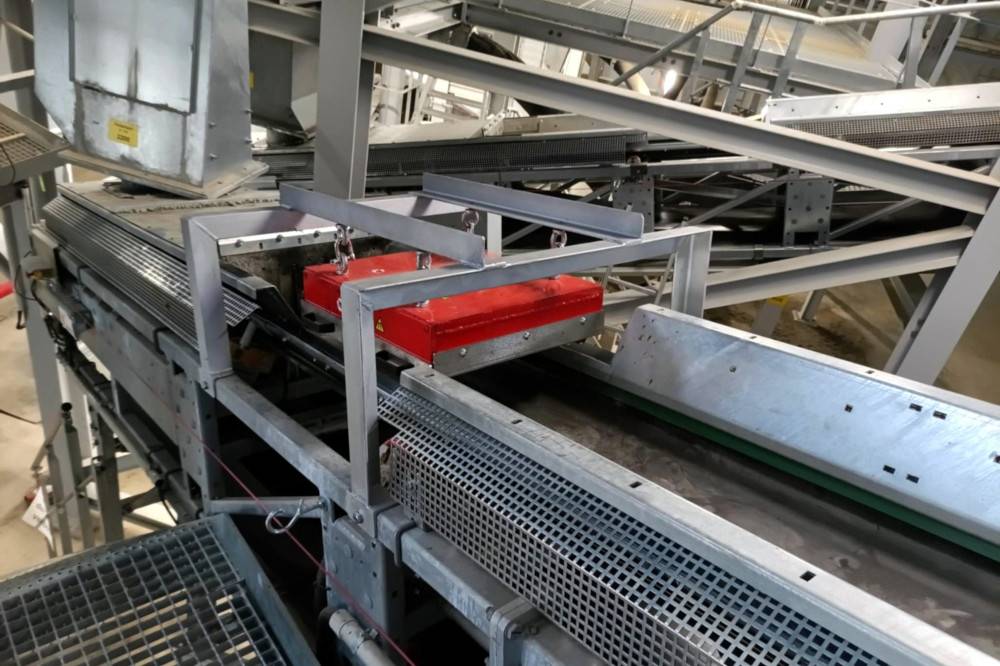

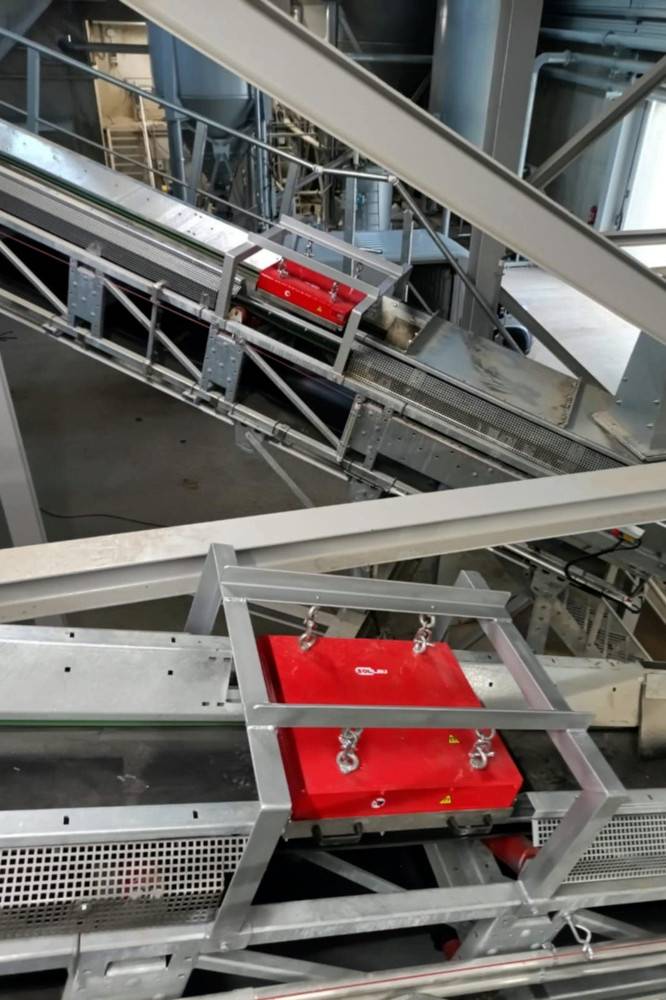

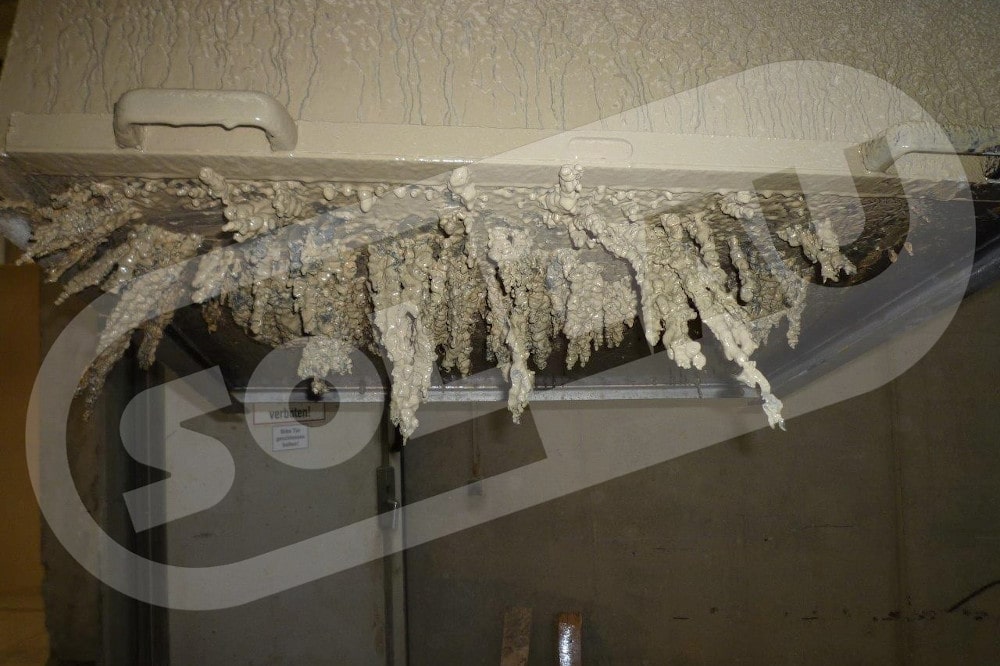

El imán permanente se instala suspendido sobre la cinta transportadora y las partículas férricas se levantan y extraen por el imán del material situado en la cinta transportadora (en la versión estándar se usan imanes de ferrita pero a petición de nuestro cliente es posible usar también los imanes de neodimio NdFeB de extrema fuerza). Las retenidas partículas ferrosas se eliminan de la placa manualmente. Si el contenido en partículas magnéticas en el material transportado resulta alto y la placa queda atascada rápidamente por partículas ferromagnéticas, es necesario utilizar un overband DND-AC con limpieza automática.

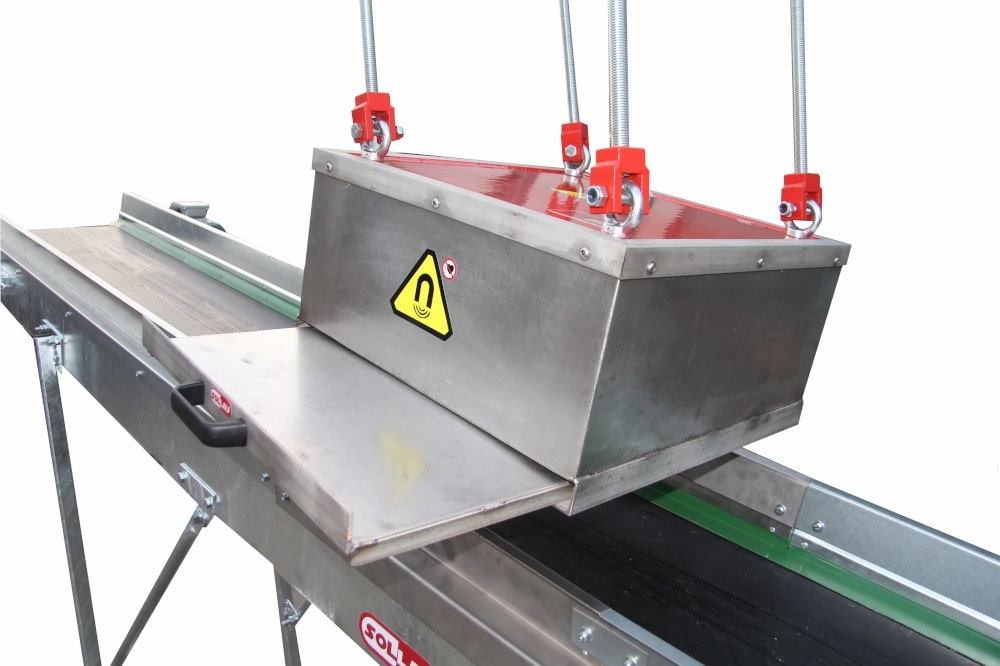

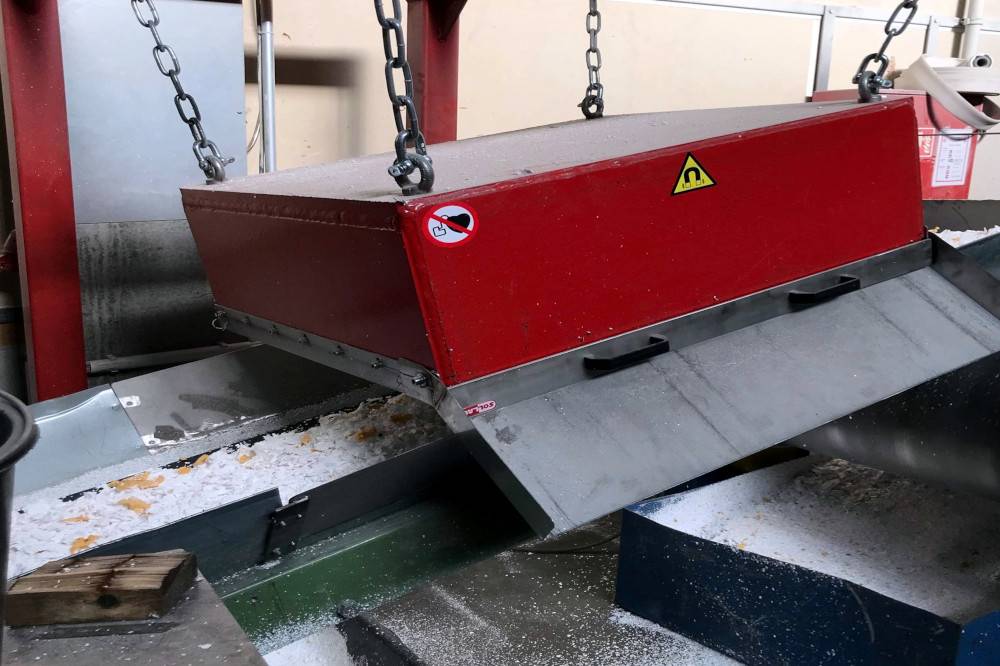

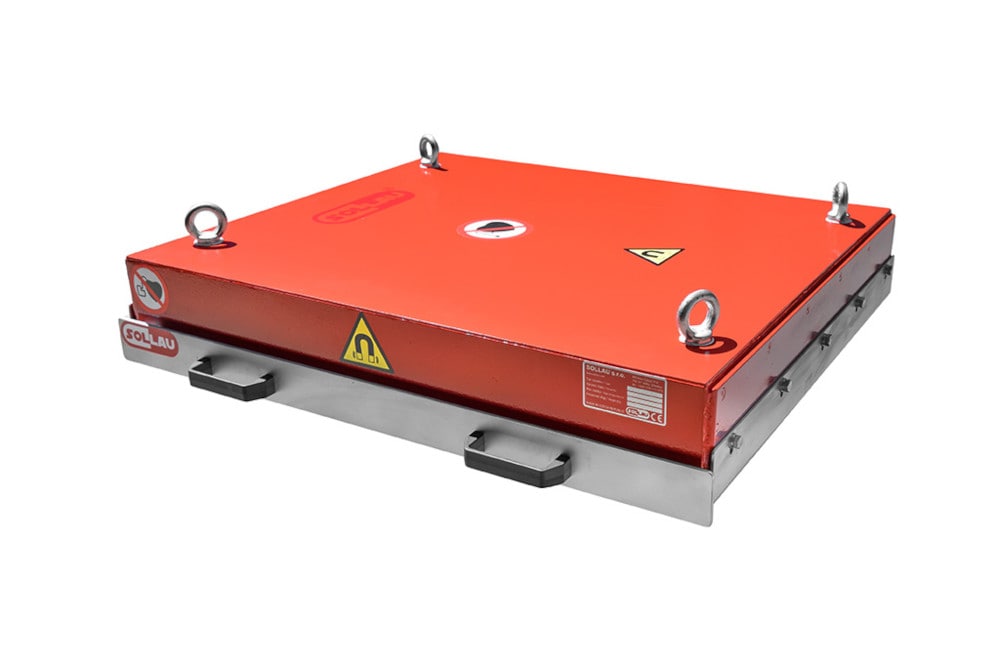

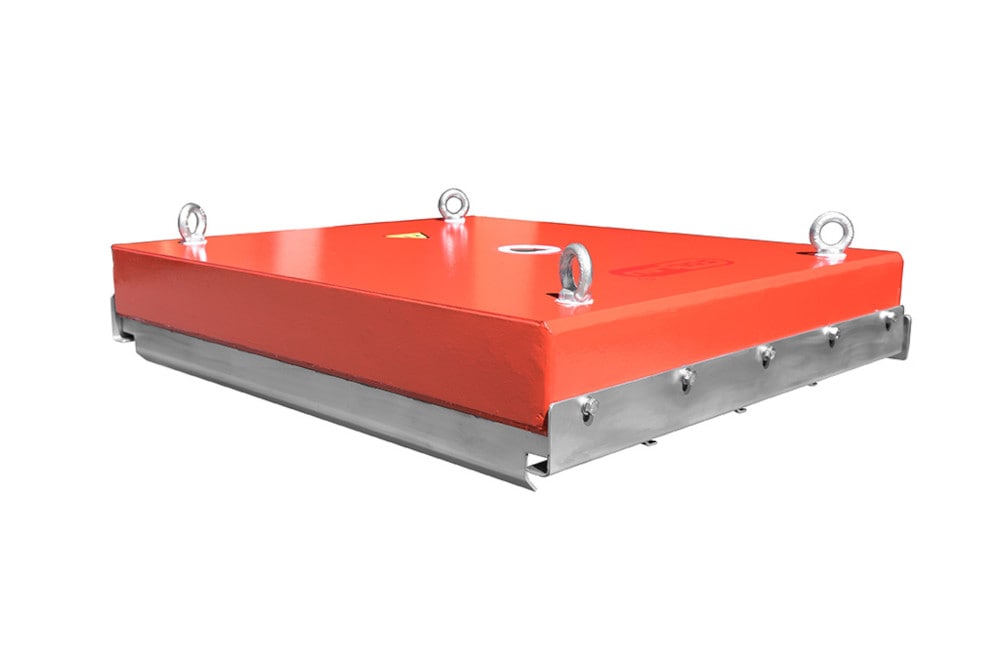

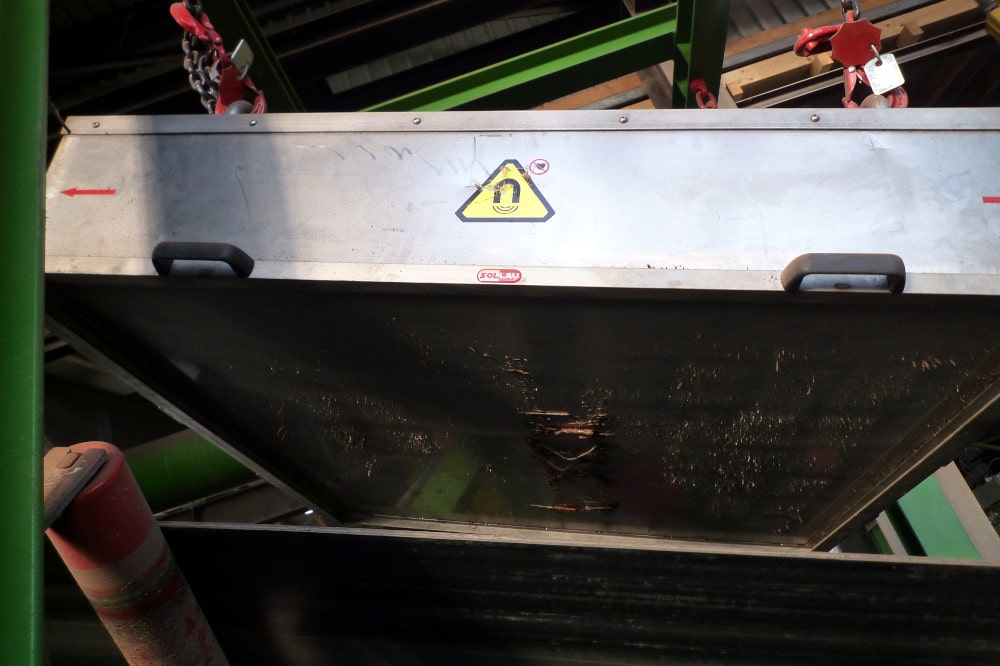

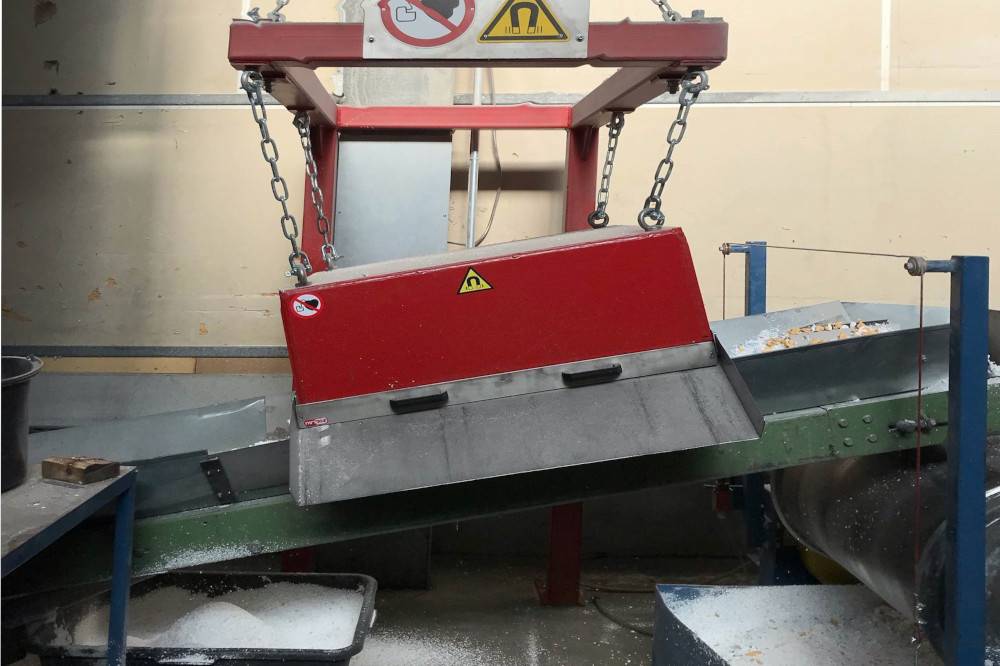

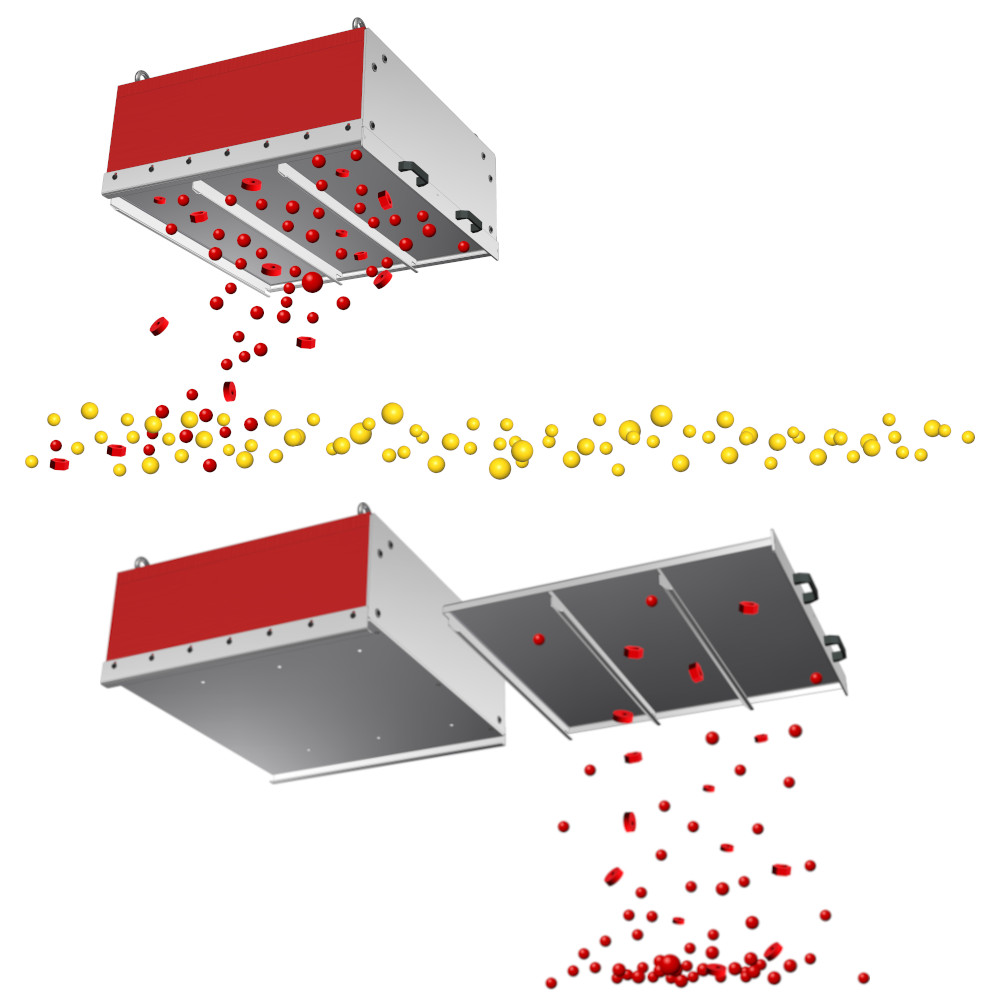

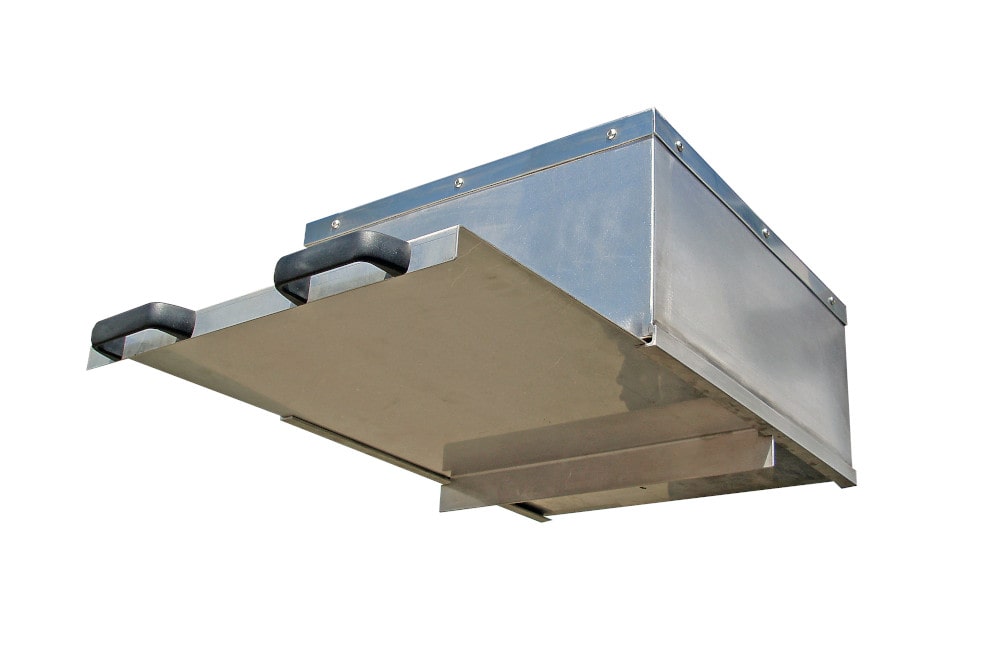

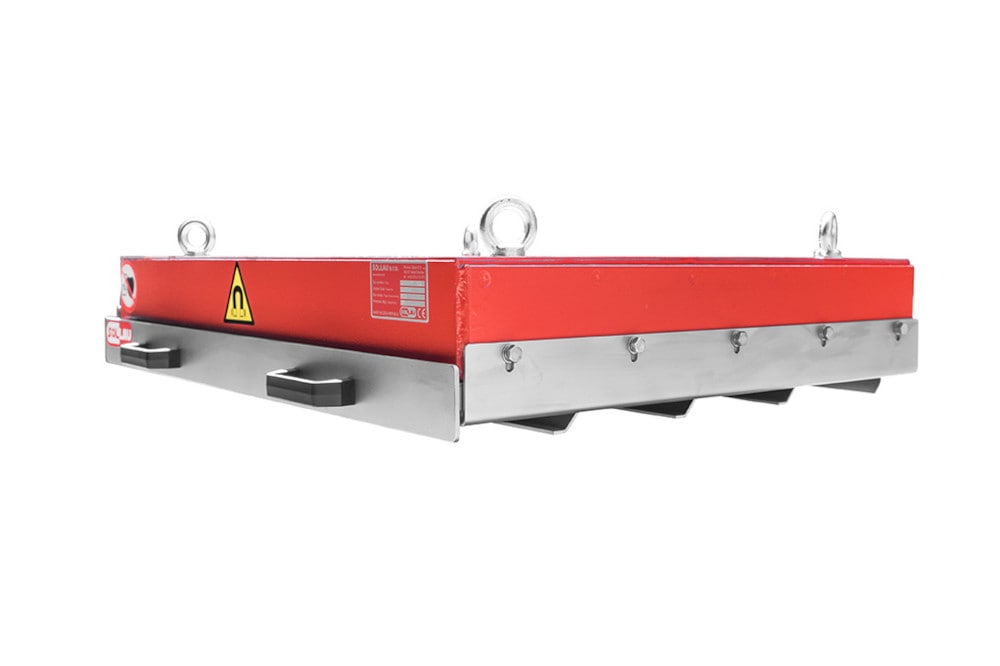

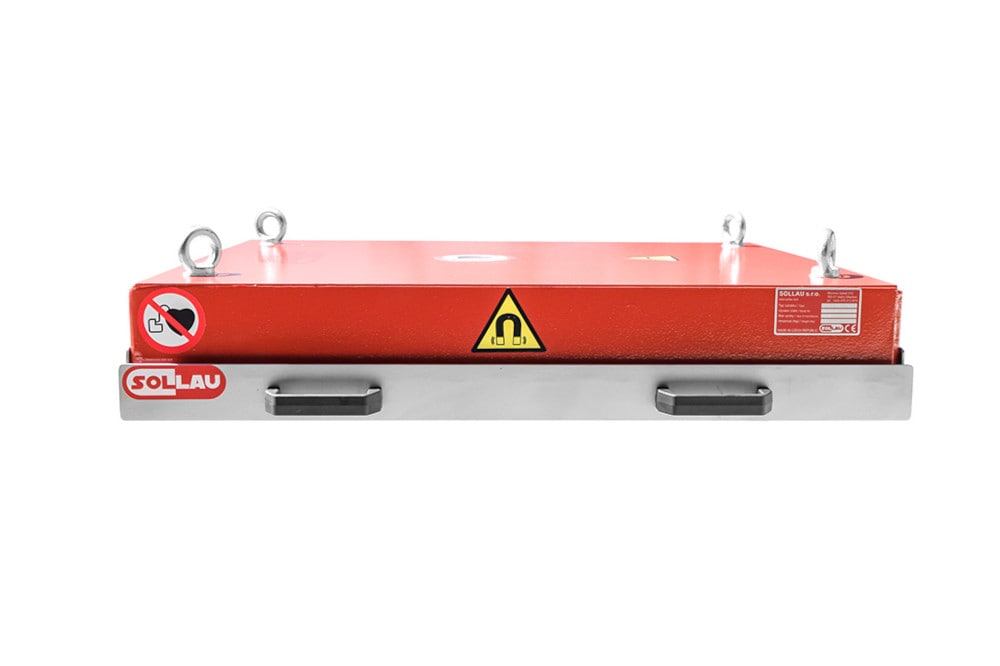

El separador magnético de suspensión DND-MC puede equiparse (por un cargo adicional) con una placa deslizante para la retirada del material magnético retenido. En la parte inferior de esta placa deslizante (que cubre la propia placa magnética) se encuentran listones longitudinales que impiden que las partículas ferromagnéticas retenidas en la superficie de la placa deslizante salten a los núcleos magnéticos de la placa magnética (durante la limpieza de la placa deslizante) y garantizan un reparto uniforme de las partículas férreas en la placa de protección.
Dimensiones de la placa magnética
Es posible fabricar la placa magnética en cualquier dimensión según las exigencias de nuestro cliente.

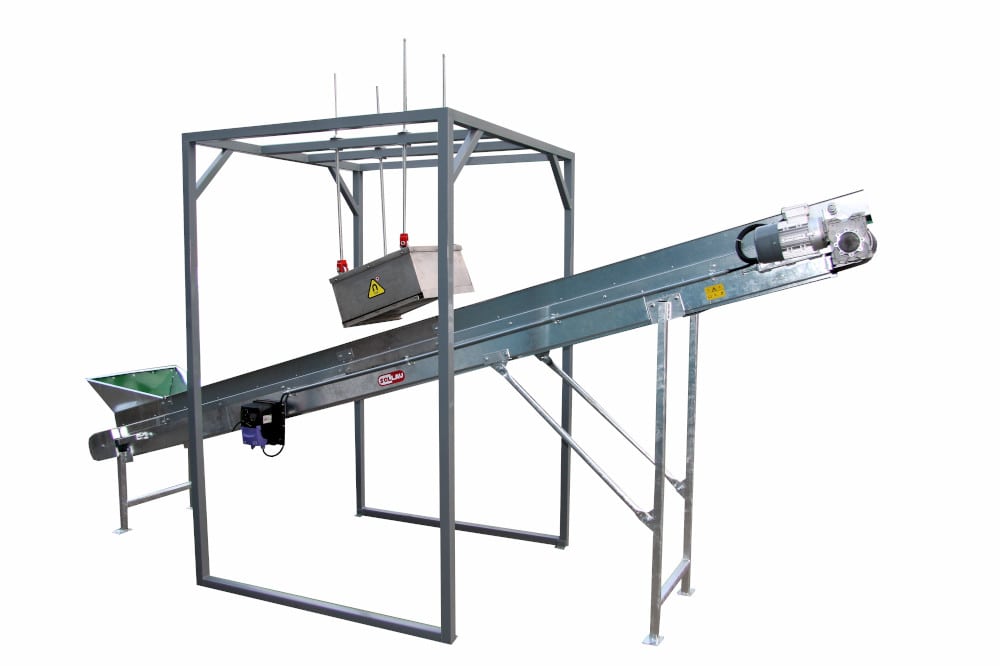

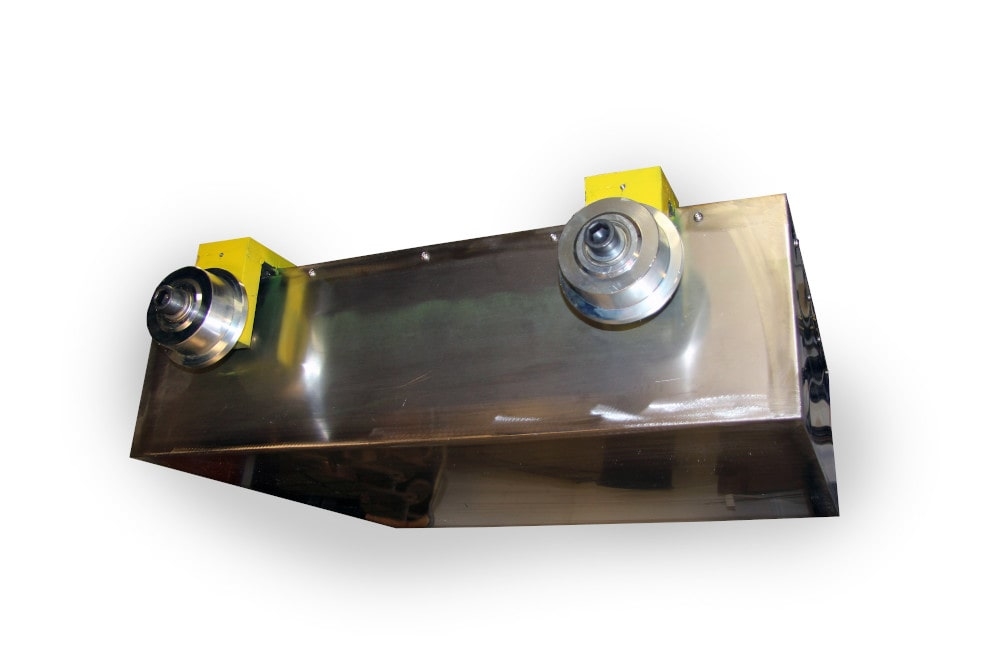

Imán suspendido con un sistema de carriles

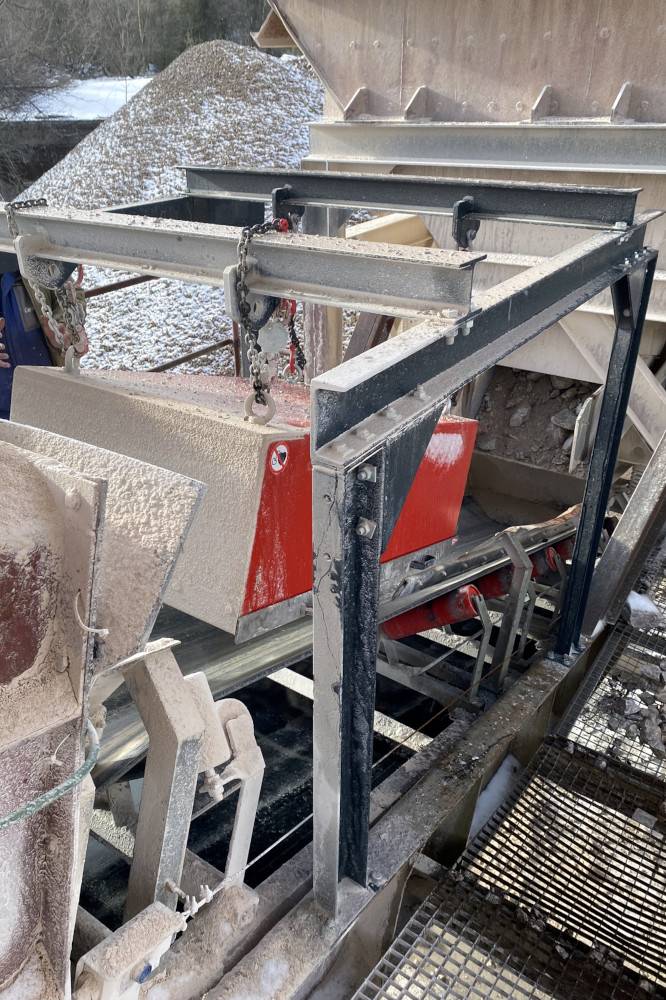

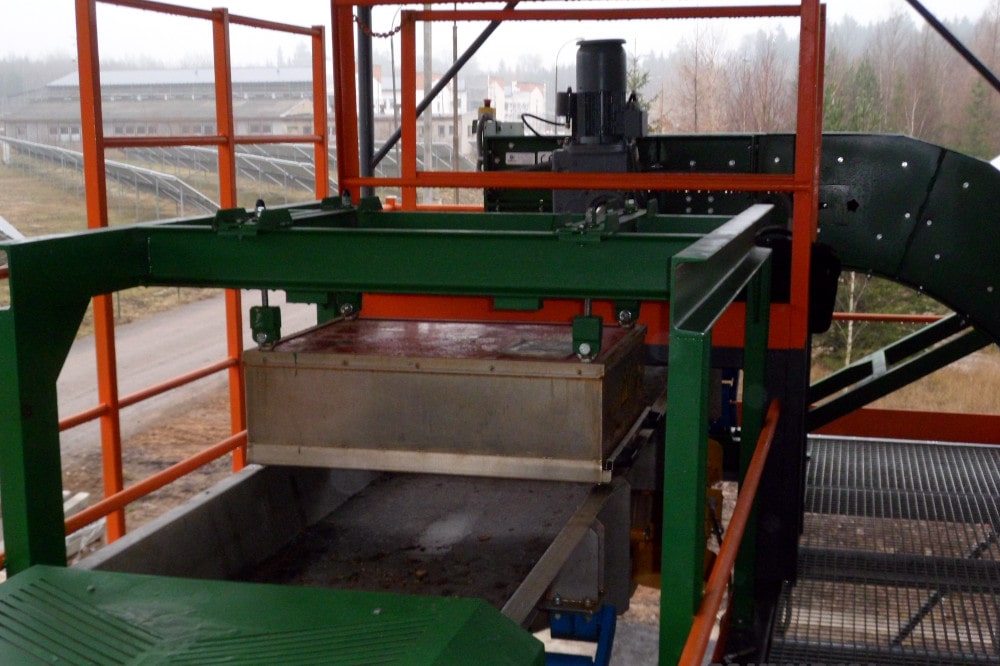

Una alternativa sofisticada para la placa magnética con limpieza manual es la placa magnética situada en una estructura simple de carriles que permite sacar fuera, sin esfuerzos, la placa magnética y ejecutar la limpieza o el mantenimiento de forma muy fácil.
Combinación de un imán de suspensión con una polea magnética
Para lograr el mayor grado posible de separación, recomendamos (sobre todo en el caso de una capa de material más alta en la cinta transportadora), combinar la placa magnética suspendida DND-MC con una polea magnética MV (que es capaz de extraer las partículas de hierro de las capas inferiores del material que circula por la cinta transportadora).
Fabricamos en total ocho líneas de placas magnéticas (cinco en ferrita y tres en neodimio) con el fin de que los productos estándar sean capaces de cumplir con las necesidades y exigencias de la gama más amplia de clientes. A la vez garantizamos a nuestros clientes que a pesar de obtener un producto estándar, los parámetros de este producto corresponden a las necesidades particulares.
SOLLAU: ¡Nuestros productos están soldados por verdaderos profesionales!
Certificaciones de la empresa Sollau para soldaduras:
Autorización para realizar soldaduras en equipos a presión según PED 2014/68/UE
Certifcación para soldadura según EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 a 5, EN 13445 - 1 a 5
Placas de ferrita
Las ventajas principales de las placas magnéticas de ferrita son su resistencia térmica, su estabilidad magnética, el precio bajo y (sobre todo en el caso de modelos más potentes) su campo magnético muy fuerte y profundo.

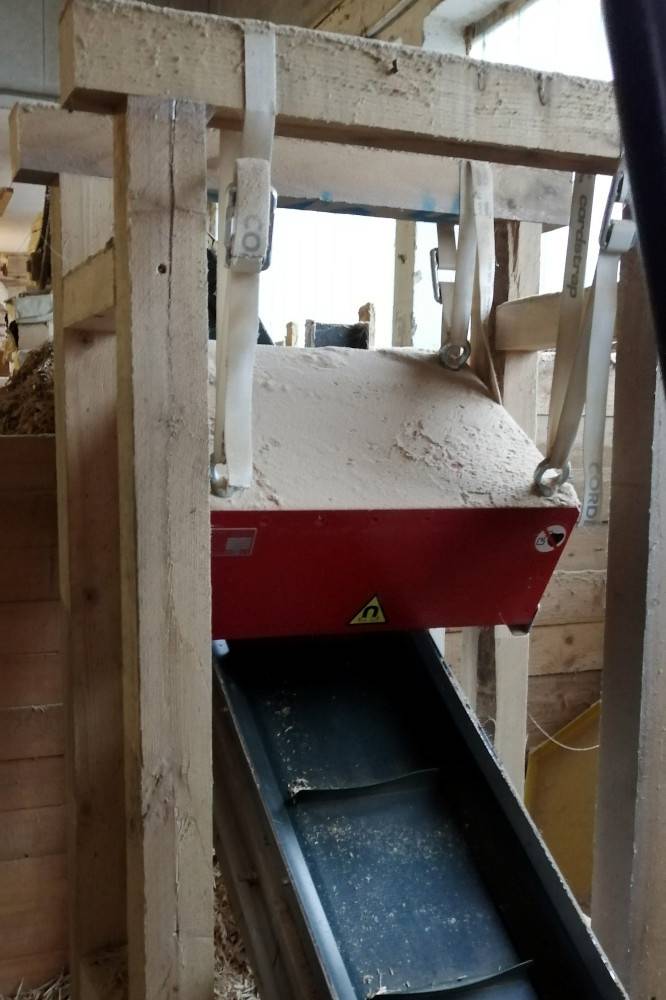

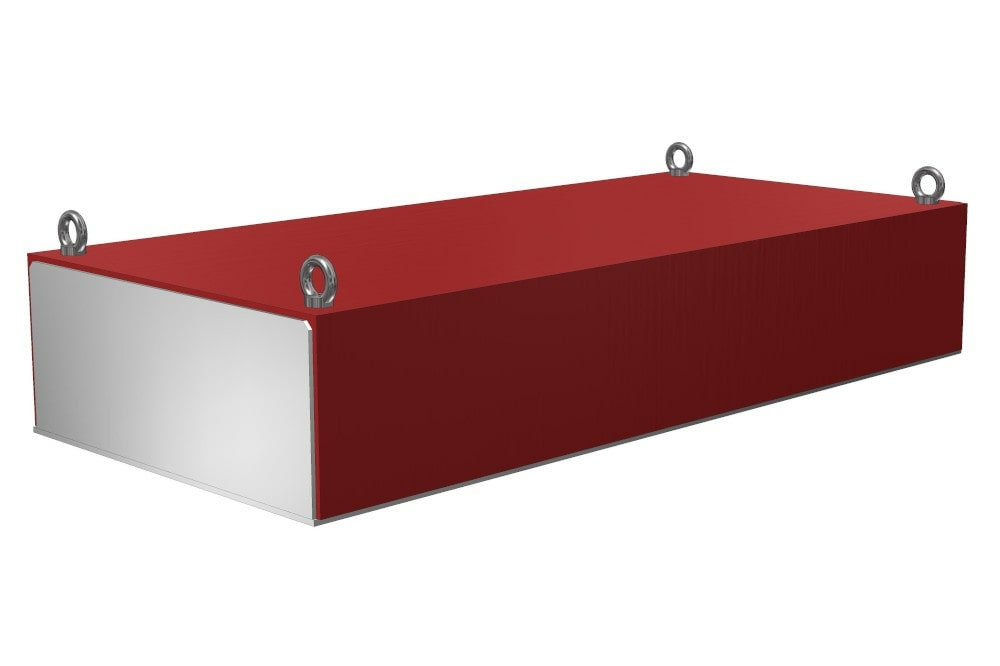

DND-MC M F
- Altura máxima de colocación: 200 mm
- Peso reducido
- Separación de partículas férricas mayores de 1 mm
- Velocidad máxima de la cinta transportadora: 1,5 m/s
Es una línea que une un rendimiento estándar con un precio interesante. Este tipo de separadores overband está destinado a las aplicaciones de exigencia media (con 200 mm de altura máxima de colocación) y puede capturar partículas ferromagnéticas grandes (superiores a 1 mm). La ventaja de esta placa es su rentabilidad económica rápida (relación precio-rendimiento).
| Producto | Anchura máxima de la cinta transportadora (mm) | Altura de instalación máxima recomendada (mm) | Hoja de datos (EN) | |
|---|---|---|---|---|
| transversalmente | longitudinalmente | |||
| DND-MC M1 F | 500 | 650 | 170 | Visualizar el PDF |
| DND-MC M2 F | 800 | 650 | 200 | Visualizar el PDF |
| DND-MC M3 F | 1000 | 650 | 200 | Visualizar el PDF |
| DND-MC M4 F | 1200 | 650 | 200 | Visualizar el PDF |
| DND-MC M5 F | 1400 | 650 | 200 | Visualizar el PDF |
| DND-MC M6 F | 1600 | 650 | 200 | Visualizar el PDF |
| DND-MC M7 F | 1800 | 650 | 200 | Visualizar el PDF |

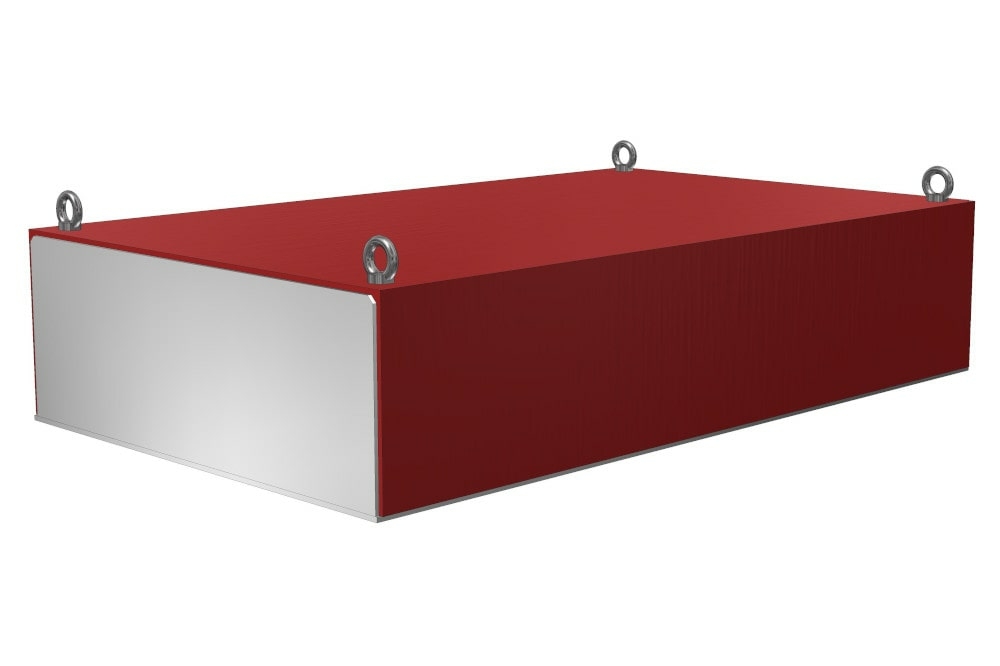

DND-MC Ms F
- Altura máxima de colocación: 320 mm
- Separación de partículas férricas mayores de 1 mm
- Velocidad máxima de la cinta transportadora: 1,5 m/s
Esta línea está destinada a los usuarios exigentes, quienes necesitan un alto rendimiento en grandes profundidades. Su altura máxima de instalación: 320 mm.
| Producto | Anchura máxima de la cinta transportadora (mm) | Altura de instalación máxima recomendada (mm) | Hoja de datos (EN) | |
|---|---|---|---|---|
| transversalmente | longitudinalmente | |||
| DND-MC Ms2 F | 800 | 850 | 270 | Visualizar el PDF |
| DND-MC Ms3 F | 1000 | 850 | 300 | Visualizar el PDF |
| DND-MC Ms4 F | 1200 | 850 | 320 | Visualizar el PDF |
| DND-MC Ms5 F | 1400 | 850 | 320 | Visualizar el PDF |
| DND-MC Ms6 F | 1600 | 850 | 320 | Visualizar el PDF |
| DND-MC Ms7 F | 1800 | 850 | 320 | Visualizar el PDF |
| DND-MC Ms8 F | 2000 | 850 | 320 | Visualizar el PDF |

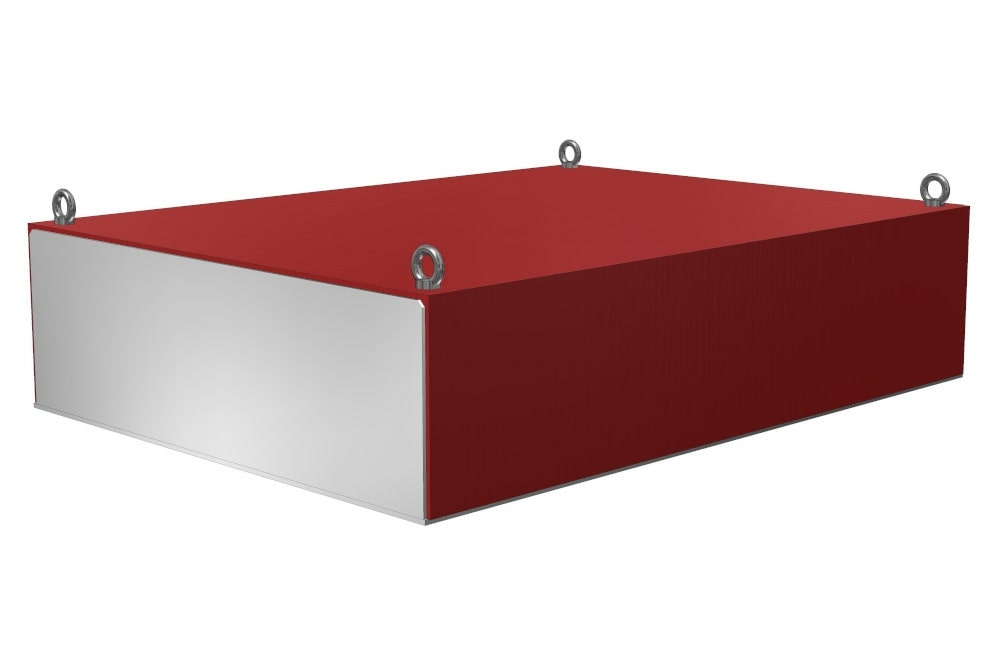

DND-MC Mp F
- Altura máxima de colocación: 340 mm
- Versión de mayor anchura, especialmente diseñada para aplicaciones por encima del rebosadero
- Separación de partículas férricas mayores de 1 mm
- Velocidad máxima de la cinta transportadora: 2 m/s
Este separador se puede montar con una altura de colocación hasta 340 mm. La ventaja de esta línea es igualmente su anchura aumentada.
| Producto | Anchura máxima de la cinta transportadora (mm) | Altura de instalación máxima recomendada (mm) | Hoja de datos (EN) | |
|---|---|---|---|---|
| transversalmente | longitudinalmente | |||
| DND-MC Mp2 F | 800 | 1050 | 290 | Visualizar el PDF |
| DND-MC Mp3 F | 1000 | 1050 | 320 | Visualizar el PDF |
| DND-MC Mp4 F | 1200 | 1050 | 340 | Visualizar el PDF |
| DND-MC Mp5 F | 1400 | 1050 | 340 | Visualizar el PDF |
| DND-MC Mp6 F | 1600 | 1050 | 340 | Visualizar el PDF |
| DND-MC Mp7 F | 1800 | 1050 | 340 | Visualizar el PDF |
| DND-MC Mp8 F | 2000 | 1050 | 340 | Visualizar el PDF |

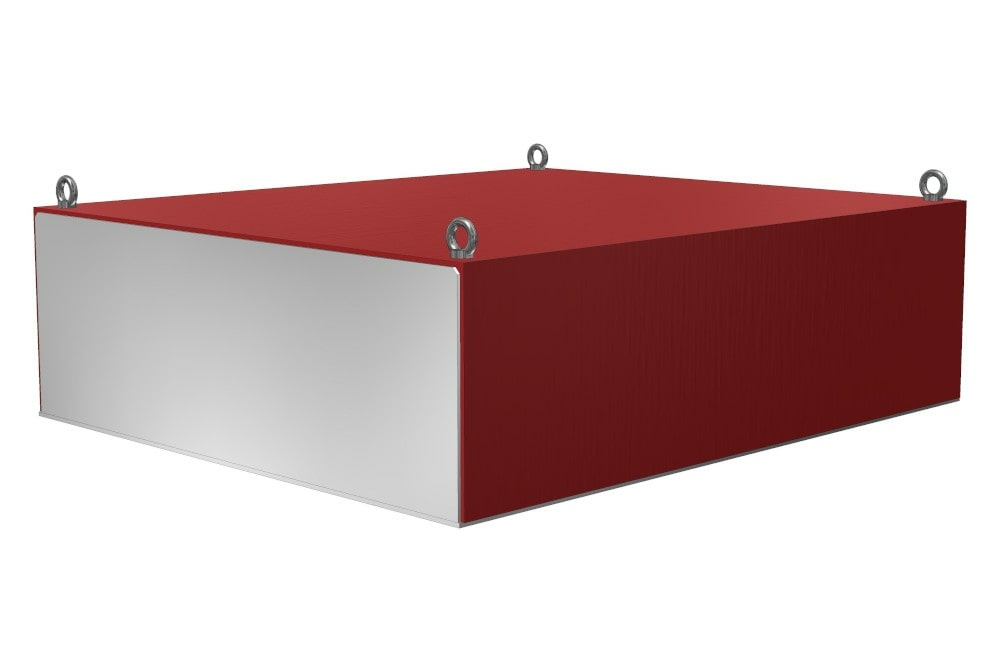

DND-MC Mm F
- Altura máxima de colocación: 400 mm
- Separación de partículas férricas mayores de 1 mm
- Velocidad máxima de la cinta transportadora: 2,5 m/s
Es una variante muy fuerte para ser instalada a hasta 400 mm de altura como máximo, destinada a las aplicaciones de alta exigencia.
| Producto | Anchura máxima de la cinta transportadora (mm) | Altura de instalación máxima recomendada (mm) | Hoja de datos (EN) | |
|---|---|---|---|---|
| transversalmente | longitudinalmente | |||
| DND-MC Mm2 F | 800 | 1200 | 320 | Visualizar el PDF |
| DND-MC Mm3 F | 1000 | 1200 | 350 | Visualizar el PDF |
| DND-MC Mm4 F | 1200 | 1200 | 400 | Visualizar el PDF |
| DND-MC Mm5 F | 1400 | 1200 | 400 | Visualizar el PDF |
| DND-MC Mm6 F | 1600 | 1200 | 400 | Visualizar el PDF |
| DND-MC Mm7 F | 1800 | 1200 | 400 | Visualizar el PDF |
| DND-MC Mm8 F | 2000 | 1200 | 400 | Visualizar el PDF |

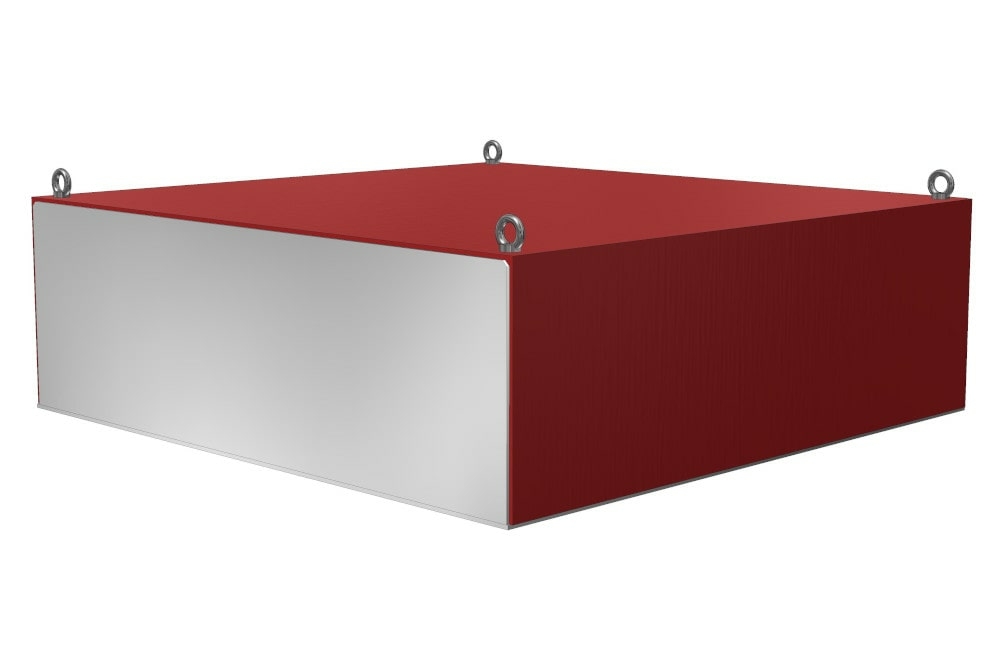

DND-MC Mx F
- Altura máxima de colocación: 450 mm
- Separación de partículas férricas mayores de 1 mm
- Velocidad máxima de la cinta transportadora: 3 m/s
Se trata de la línea más fuerte de las placas magnéticas de la marca SOLLAU. La inducción magnética de estos equipos está al límite de las posibilidades actuales de los imanes permanentes y solamente los separadores electromagnéticos podrían superarla. Está línea está destinada a separar partículas férreas en situaciones exigentes, en grandes profundidades o en la capa de material con un espesor grande. La altura máxima de suspensión: hasta 450 mm (de paso, el peso de la línea más fuerte de ferrita Mx F sobrepasa 8 veces el peso de la línea más ligera M F).
| Producto | Anchura máxima de la cinta transportadora (mm) | Altura de instalación máxima recomendada (mm) | Hoja de datos (EN) | |
|---|---|---|---|---|
| transversalmente | longitudinalmente | |||
| DND-MC Mx3 F | 1000 | 1450 | 450 | Visualizar el PDF |
| DND-MC Mx4 F | 1200 | 1450 | 450 | Visualizar el PDF |
| DND-MC Mx5 F | 1400 | 1450 | 450 | Visualizar el PDF |
| DND-MC Mx6 F | 1600 | 1450 | 450 | Visualizar el PDF |
| DND-MC Mx7 F | 1800 | 1450 | 450 | Visualizar el PDF |
| DND-MC Mx8 F | 2000 | 1450 | 450 | Visualizar el PDF |
Placas de neodimio
Las ventajas de estas placas consisten en el campo magnético extremadamente fuerte (pero relativamente corto) y en el peso bajo. Se aplican sobre todo en los lugares donde no es posible aplicar las placas magnéticas de ferrita (debido a su peso) o si se necesita una inducción magnética muy alta y una eficiencia de separación extremamente elevada en profundidades pequeñas (por ejemplo, en equipos móviles de reciclaje, de trituración etc.).

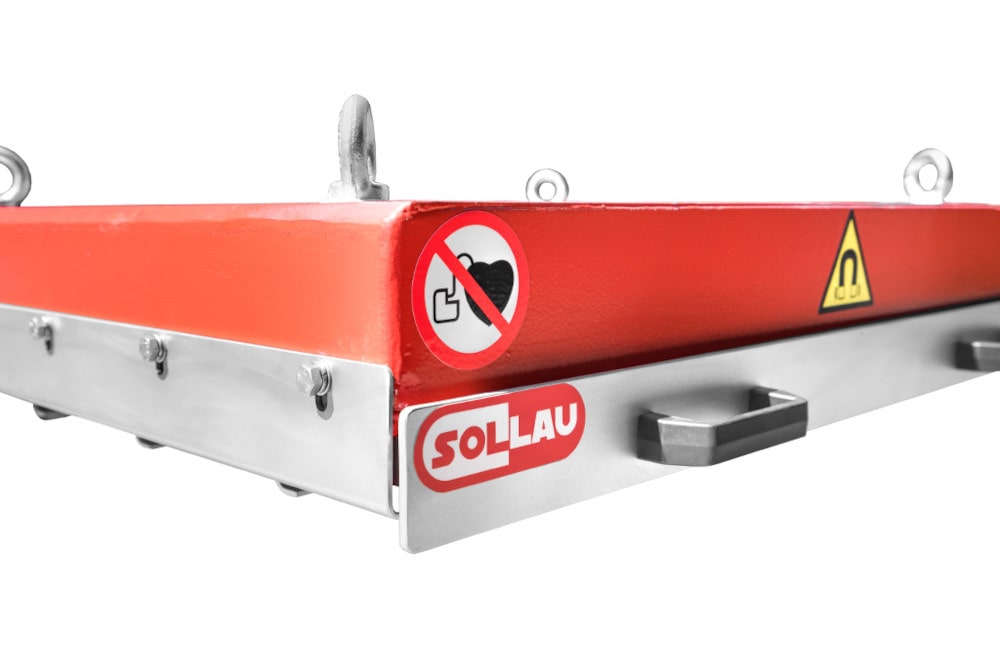

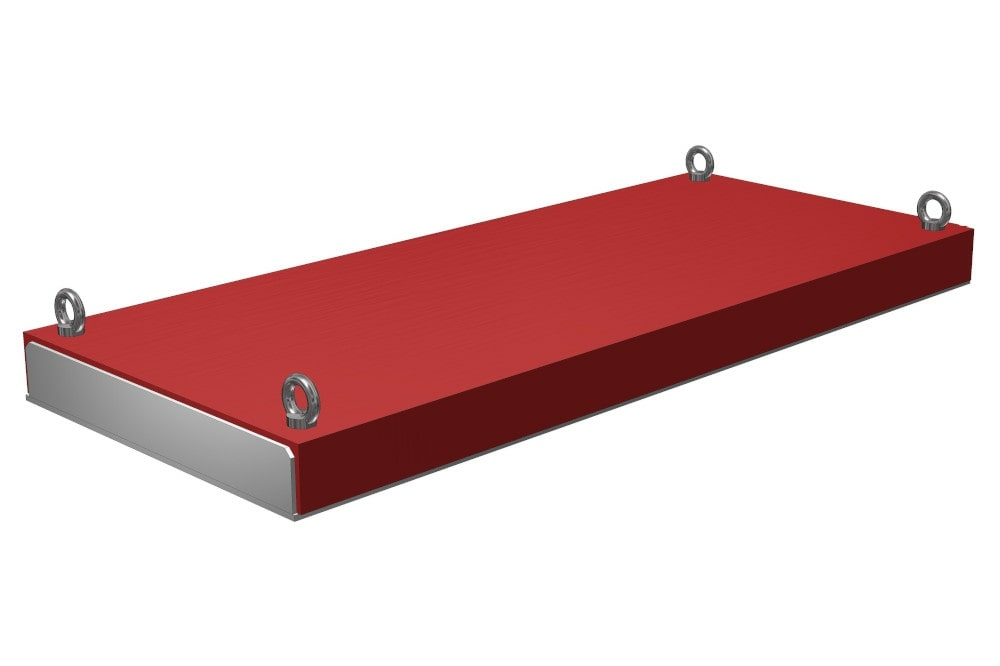

DND-MC N
- Altura máxima de colocación: 200 mm
- Separación de partículas férricas mayores de 0,5 mm
- Velocidad máxima de la cinta transportadora: 1,5 m/s
Se trata de la línea más ligera, con 200 mm de altura máxima de colocación. En profundidades pequeñas, la placa es capaz de capturar impurezas inferiores a 1 mm.
| Producto | Anchura máxima de la cinta transportadora (mm) Para instalación transversal por encima del transportador | Altura de instalación máxima recomendada (mm) | Hoja de datos (EN) |
|---|---|---|---|
| DND-MC N1 | 500 | 200 | Visualizar el PDF |
| DND-MC N2 | 800 | 200 | Visualizar el PDF |
| DND-MC N3 | 1000 | 200 | Visualizar el PDF |
| DND-MC N4 | 1200 | 200 | Visualizar el PDF |
| DND-MC N5 | 1400 | 200 | Visualizar el PDF |
| DND-MC N6 | 1600 | 200 | Visualizar el PDF |
| DND-MC N7 | 1800 | 200 | Visualizar el PDF |

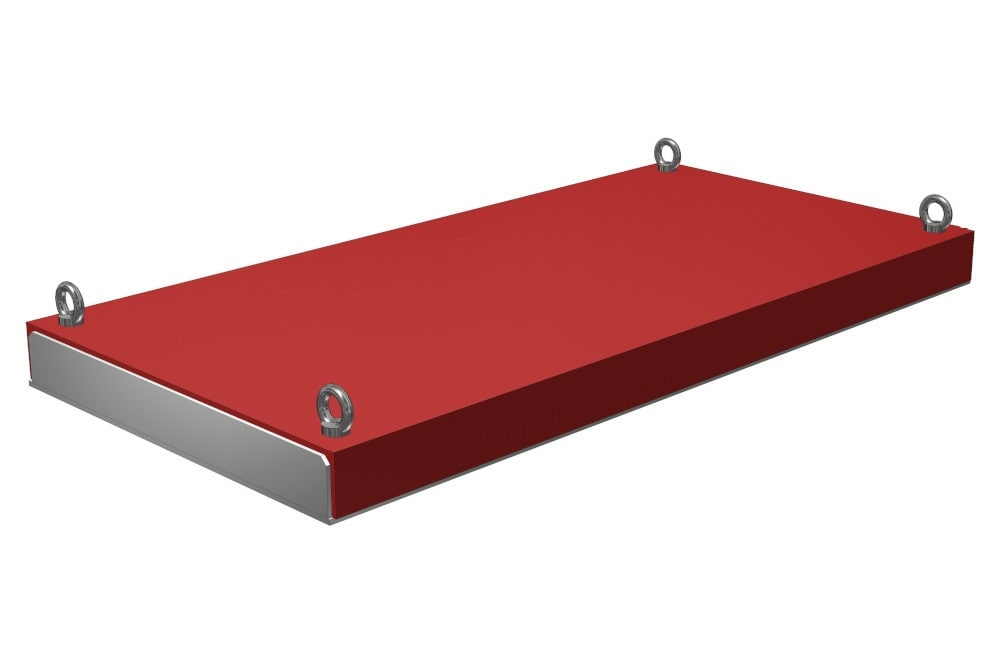

DND-MC Ns
- Altura máxima de colocación: 220 mm
- Separación de partículas férricas mayores de 0,5 mm
- Velocidad máxima de la cinta transportadora: 1,5 m/s
Es la variante más fuerte para ser instalada a hasta 220 mm de altura como máximo, destinada a las aplicaciones de exigencia media. Sus ventajas consisten en la inducción magnética fuerte (a corta distancia), en la extracción de las partículas férreas pequeñas y en el peso bajo.
| Producto* | Anchura máxima de la cinta transportadora (mm) Para instalación transversal por encima del transportador | Altura de instalación máxima recomendada (mm) | Hoja de datos (EN) |
|---|---|---|---|
| DND-MC Ns1 | 500 | 220 | Visualizar el PDF |
| DND-MC Ns2 | 800 | 220 | Visualizar el PDF |
| DND-MC Ns3 | 1000 | 220 | Visualizar el PDF |
| DND-MC Ns4 | 1200 | 220 | Visualizar el PDF |
| DND-MC Ns5 | 1400 | 220 | Visualizar el PDF |
| DND-MC Ns6 | 1600 | 220 | Visualizar el PDF |
| DND-MC Ns7 | 1800 | 220 | Visualizar el PDF |

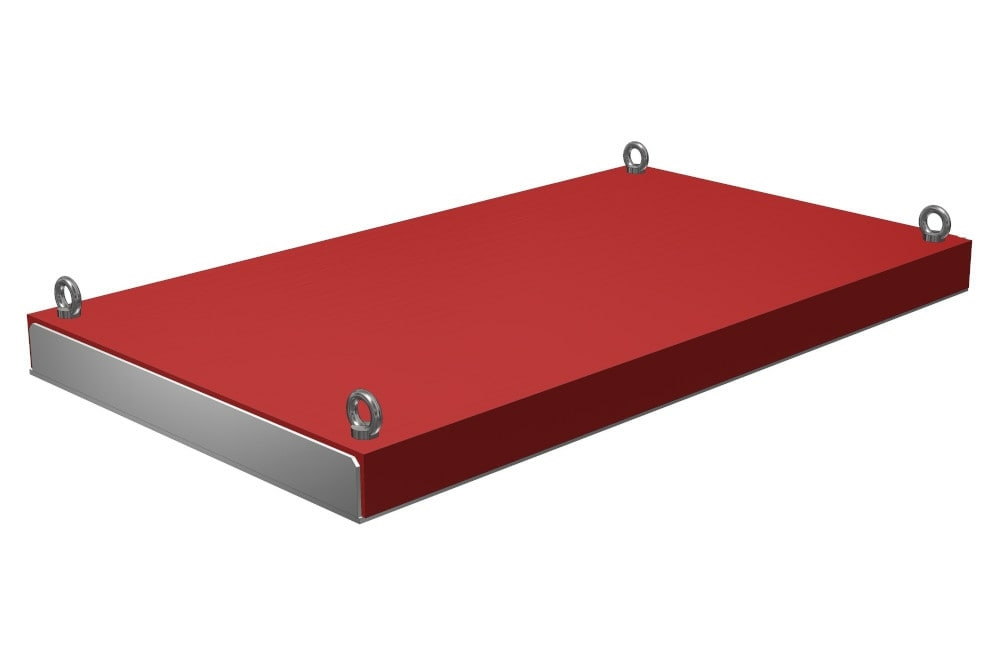

DND-MC Nm
- Altura máxima de colocación: 250 mm
- Separación de partículas férricas mayores de 0,5 mm
- Velocidad máxima de la cinta transportadora: 1,5 m/s
Se trata de la línea de neodimio más fuerte, destinada sobre todo a las aplicaciones móviles donde se exige una eficiencia de separación extremamente alta en pequenas capas de material. Su altura máxima de instalación: 250 mm.
| Producto | Anchura máxima de la cinta transportadora (mm) Para instalación transversal por encima del transportador | Altura de instalación máxima recomendada (mm) | Hoja de datos (EN) |
|---|---|---|---|
| DND-MC Nm1 | 500 | 300 | Visualizar el PDF |
| DND-MC Nm2 | 800 | 300 | Visualizar el PDF |
| DND-MC Nm3 | 1000 | 300 | Visualizar el PDF |
| DND-MC Nm4 | 1200 | 300 | Visualizar el PDF |
| DND-MC Nm5 | 1400 | 300 | Visualizar el PDF |
| DND-MC Nm6 | 1600 | 300 | Visualizar el PDF |
| DND-MC Nm7 | 1800 | 300 | Visualizar el PDF |
¿En qué sectores industriales se podrá utilizar el imán suspendido?

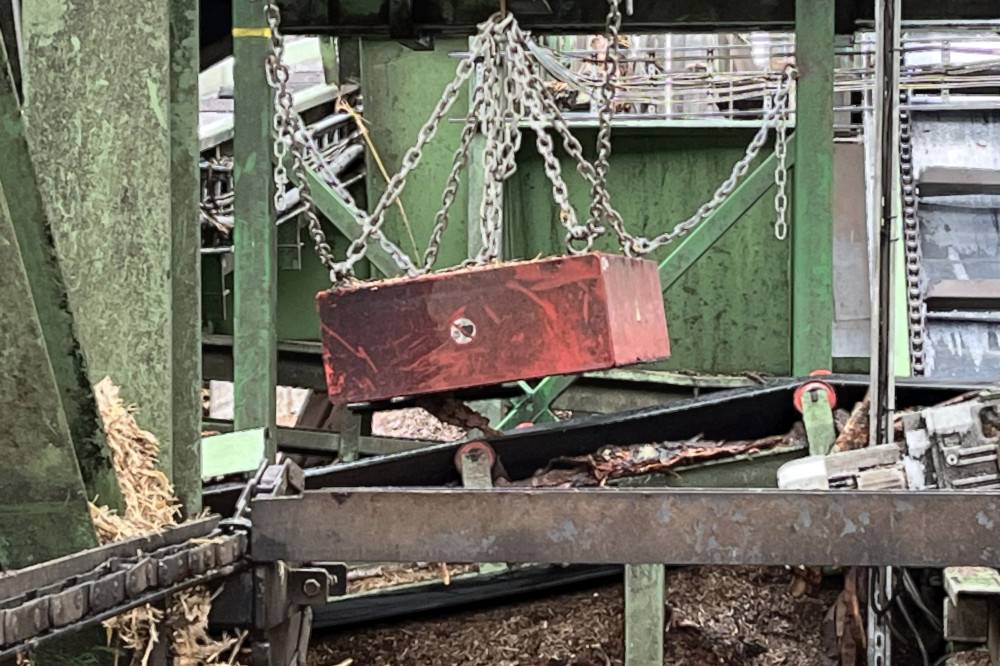

La placa magnética con limpieza manual se utiliza por ejemplo en el área del reciclaje, en la industria minera, en la industria del plástico, en la fabricación de vidrio y de madera.
