Placa electromagnética de colgar DND-MC E
La placa electromagnética con limpieza manual se cuelga por encima de la cinta transportadora y sirve para la separación fácil y rápida de las partículas magnéticas del material transportado en la cinta transportadora. En comparación con las versiones permanentes de separadores de colgar, el campo magnético de las placas electromagnéticas es mucho más fuerte y profundo. Por lo tanto, los separadores electromagnéticos son más adecuados para captar formas problemáticas (como tornillos, tuercas, bolas, etc.) y piezas de hierro más pesadas. El campo electromagnético extremadamente fuerte también asegura la separación de las partículas ferromagnéticas que se encuentran debajo de una capa alta de material inerte. El electroimán también es la solución exclusiva para aplicaciones en las que, por ejemplo, por motivos operativos o de servicio técnico, es necesario desactivar de vez en cuando el campo magnético (lo que el imán permanente no permite).
Beneficios del uso del separador
- Material limpio (sin impurezas ferromagnéticas)
- Protección permanente de equipos tecnológicos
- Servicio de producción continuo
Estructura del separador
La base del separador se compone de una unidad electromagnética en un robusto armazón de metal fabricado con acero con bajo contenido de carbono y con una base antiabrasiva hecha de acero al manganeso resistente.
Caja de control con transformador y rectificador
La caja de control se utiliza para controlar el funcionamiento del separador; el rectificador y el transformador aseguran la correcta alimentación eléctrica de todo el equipo (correspondiente a la estructura del electroimán, temperatura ambiente, tensión de entrada, etc.).
Estructura del transformador y del rectificador
- Armario de acero soldado con grado de protección IP65
- El indicador de nivel de aceite está ubicado en la parte delantera del depósito (para versiones refrigeradas por aceite)
- El transformador está equipado con un bobinado doble en virtud de la norma BS EN 60076
- El rectificador cumple con los parámetros de la norma BS 4417 ABCD
- Protección contra sobretensiones: protección de diodos con fusibles semiconductores de acción rápida

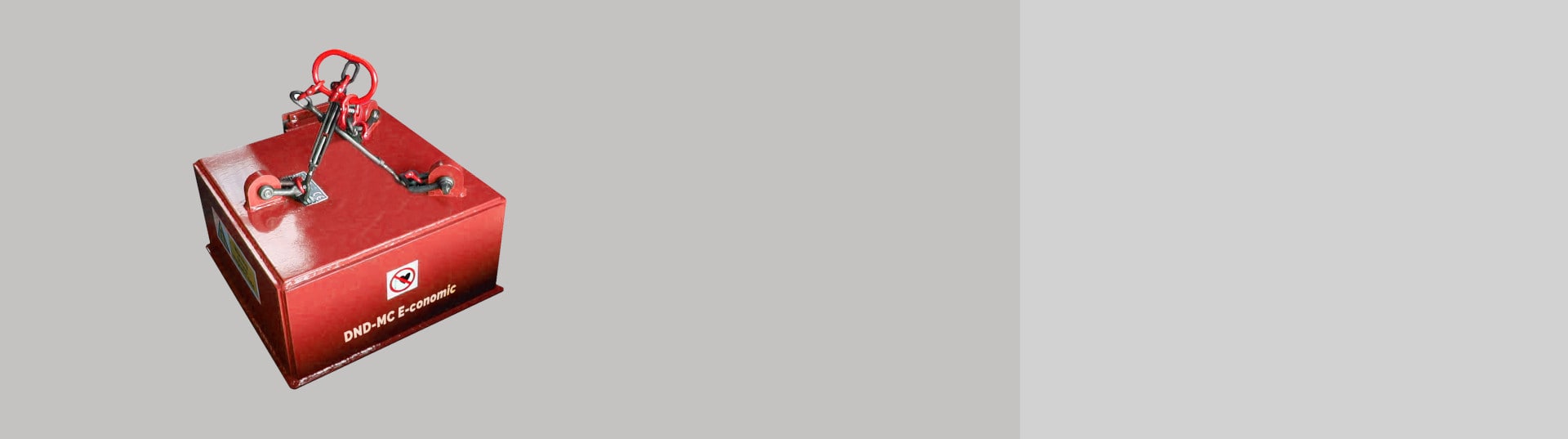

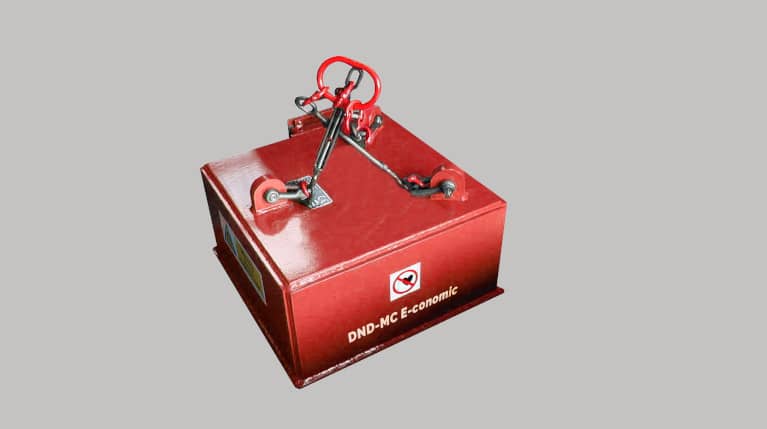

DND-MC E-conomic
- Ideal para aplicación en líneas móviles de trituración y reciclaje
- Relación rendimiento/peso: el campo magnético más fuerte en relación con el peso del separador
- Bajo peso
- Baja altura para integrar
- Diseño compacto
Parámetros
- Atractiva relación precio/rendimiento
- Conexión eléctrica: 415 V (también apto para tensiones de 400 y 380 V)
- Alimentación del imán: de 4,86 a 6,99 kW
- Velocidad máxima de la cinta transportadora: 2,5 m/s
- Altura máxima de suspensión: 450 mm
- Anchura máxima de la cinta transportadora: 1.500 mm
- Versión sin aceite (versión refrigerada por aire)

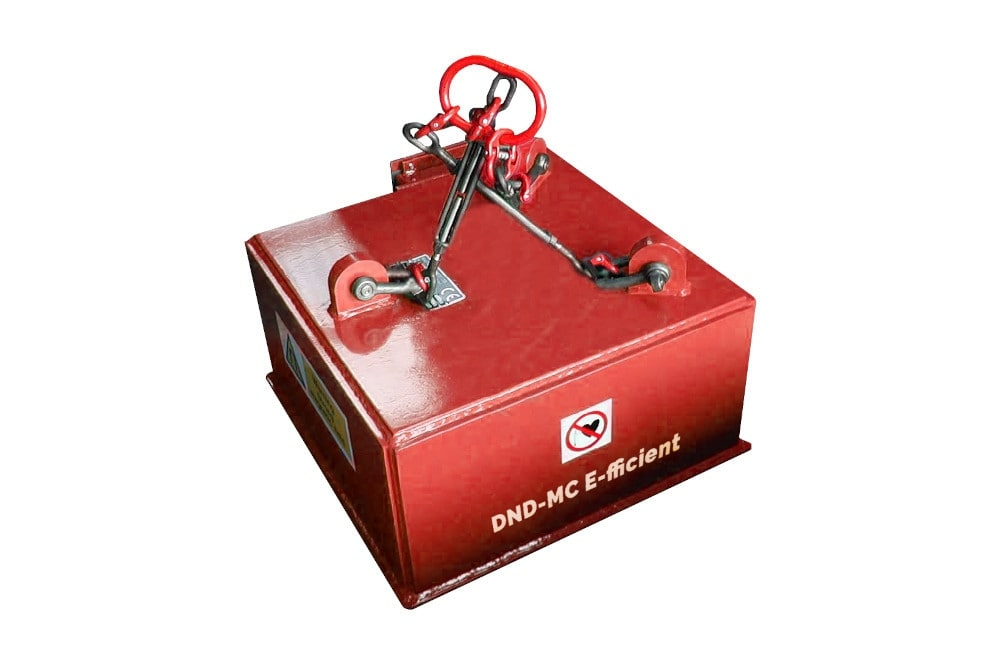

DND-MC E-fficient
- Altura máxima de suspensión: 1.000 mm
- Conexión eléctrica: 415 V (también apto para tensiones de 400 y 380 V)
- Alimentación del imán: de 0,6 a 12 kW
- Velocidad máxima de la cinta transportadora: 5 m/s
- Anchura máxima de la cinta transportadora: 2.000 mm
- Versión sin aceite (versión refrigerada por aire)
DND-MC E-xtreme
- Altura máxima de suspensión: 1.000 mm
- Conexión eléctrica: 415 V (también apto para tensiones de 400 y 380 V)
- Alimentación del imán: de 1 a 34 kW
- Velocidad máxima de la cinta transportadora: 5 m/s
- Anchura máxima de la cinta transportadora: 2.000 mm
- Versión refrigerada por aceite
- Bobina electromagnética con una larga vida útil
La placa electromagnética de colgar DND-MC E es una placa electromagnética con limpieza manual que se suspende sobre una cinta transportadora para capturar impurezas ferromagnéticas del material transportado – incluidas piezas de forma compleja (tornillos, tuercas, bolas) y partículas ocultas bajo capas más gruesas de material. Protege los equipos de proceso aguas abajo y garantiza una producción continua sin interrupciones.
Las placas electromagnéticas generan un campo magnético más fuerte y profundo que los separadores permanentes suspendidos, por lo que son más adecuadas para capturar piezas de hierro más pesadas y de forma compleja. Además, permiten desactivar fácilmente el campo magnético cortando la alimentación eléctrica cuando sea necesario – por ejemplo, por razones operativas o de mantenimiento –, lo que no es posible con imanes permanentes.
Ofrecemos tres modelos: el compacto E-conomic para líneas móviles de trituración y reciclaje (altura máxima de suspensión 450 mm, refrigerado por aire); el E-fficient con una altura máxima de suspensión de 1000 mm y una potencia absorbida de hasta 12 kW (refrigerado por aire); y el E-xtreme con bobina refrigerada por aceite para una larga vida útil y una potencia absorbida de hasta 34 kW.
Los electroimanes DND-MC E están diseñados para conexión eléctrica a 415 V (compatibles también con 400 V y 380 V), con una potencia absorbida de 0,6 a 34 kW según el modelo. La altura máxima de instalación sobre la cinta transportadora es de 1000 mm y la velocidad máxima de la cinta es de 5 m/s. La base del separador está fabricada en acero manganeso de 8 mm de espesor, resistente a la abrasión y los impactos.
El armario de control gestiona el funcionamiento del separador y está equipado con un transformador, un rectificador y una protección contra sobretensiones con fusibles semiconductores de acción rápida. El armario de acero soldado tiene protección IP 65; las versiones refrigeradas por aceite incluyen además un indicador de nivel de aceite.
La limpieza se realiza manualmente: el operario desactiva el campo magnético cortando la alimentación eléctrica, tras lo cual las impurezas ferromagnéticas capturadas caen por sí solas de la cara inferior del separador. Este procedimiento es seguro y no requiere ninguna manipulación compleja del separador. El intervalo de limpieza exacto depende del grado de contaminación del material procesado.
El DND-MC E se aplica en los entornos industriales más exigentes – especialmente en líneas móviles y estacionarias de trituración y cribado, tratamiento de residuos sólidos urbanos, minería y extracción, reciclaje de vidrio, trituración de escombros, demoliciones, tratamiento de vehículos fuera de uso y fundición.
¿En qué industrias se utilizan placas electromagnéticas de limpieza automática?
Los separadores electromagnéticos de colgar, con limpieza manual, ofrecidos por la empresa SOLLAU s.r.o., se fabrican en colaboración con un reconocido fabricante europeo de estos equipos desde hace mucho tiempo. Es decir que se trata de separadores probados que se utilizan en los entornos industriales más exigentes, como, por ejemplo, líneas de trituración y clasificación móviles y estacionarias, plantas de clasificación y tratamiento de residuos municipales, industria minera y de canteras, terminales para transbordo de material a granel, procesadores de residuos de madera, trituración y clasificación de escombros, trabajos de demolición, desguace ecológico de vehículos, reciclaje de vidrio, industria de fundición, etc.
