Ventajas del separador magnético MS-MC

  • Solo con imanes de neodimio
  • Fabricación de separadores a medida
  • Sistema de limpieza fácil
  • Gran capacidad de procesamiento (hasta 85 m3/h)

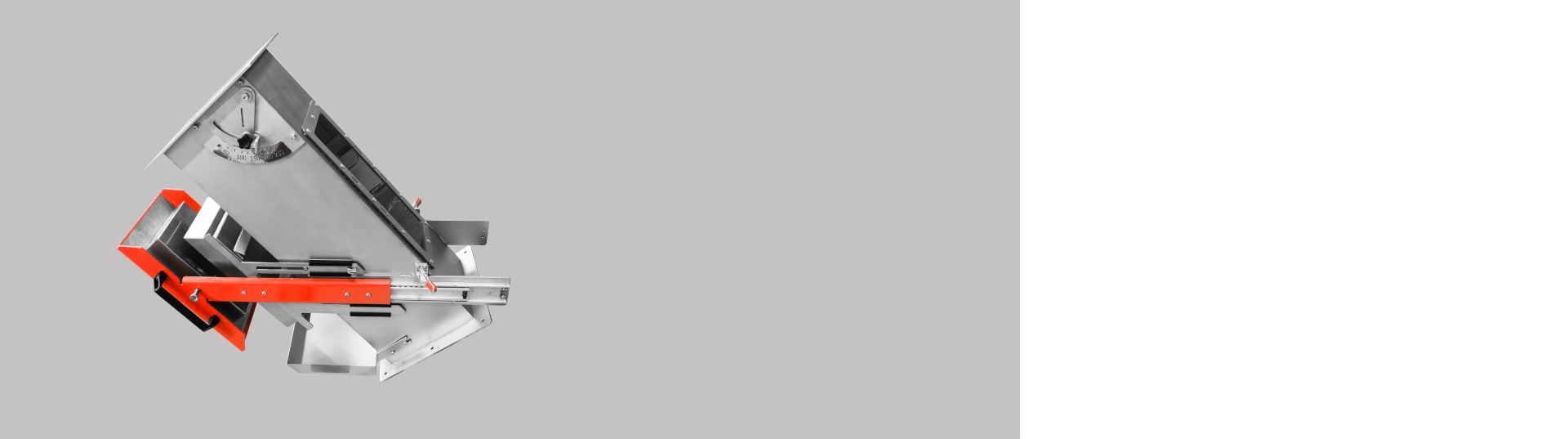

Placa magnética MS-MC para tuberías inclinadas

El conducto magnético MS-MC es ideal para la aplicación en los sistemas de tuberías inclinadas donde sería difícil de utilizar otro tipo de separador magnético. Para los resultados óptimos es necesario que el ángulo de la tubería (dónde se coloca la placa magnética), no sobrepase 40 grados desde la vertical.

El imán de placa MS es disponible en varias versiones (version ferrita, version neodimio con imanes N35 y version neodimio con imanes N52), y en variante pesada y ligera (para que el separador se pueda acomodar a los requerimientos individuales de los clientes).

Estructura del imán de placa

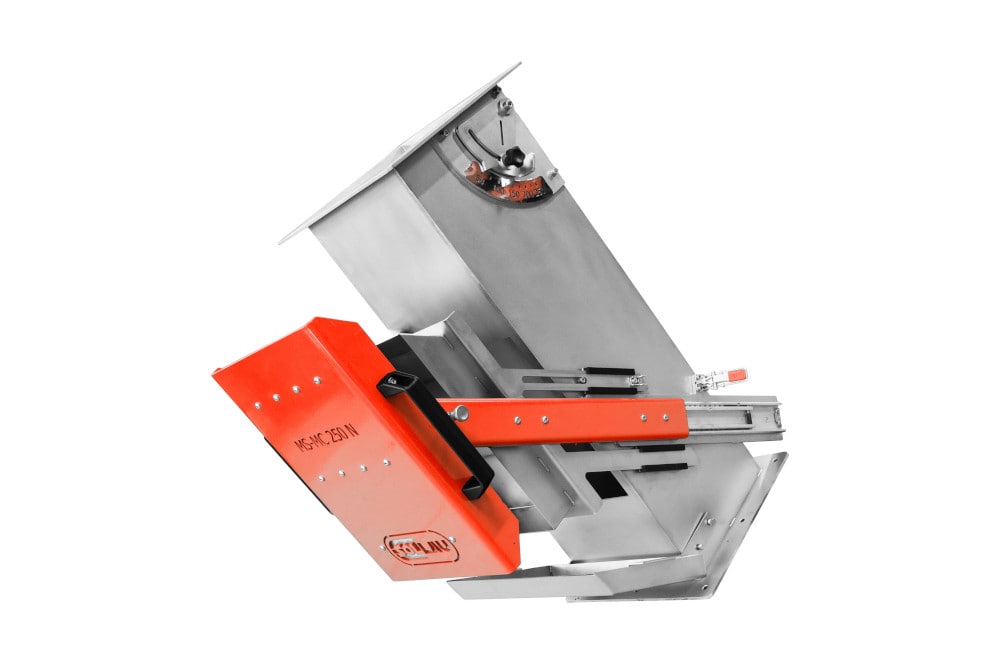

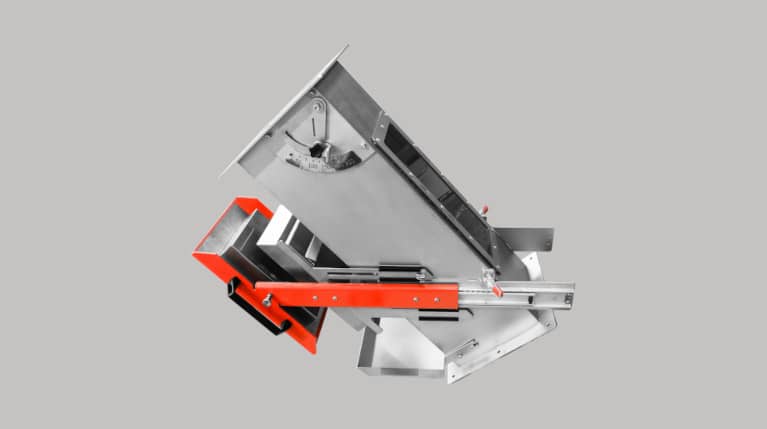

La placa magnética (para ductos, canalones, tuberías inclidadas etc.) está equipada con una placa de protección (o extracción) para la eliminación fácil de los contaminantes capturados. La puerta magnética del separador se abre manualmente, la placa de extracción se aparta de la puerta magnética y las partículas férricas capturadas en la superficie de la placa de extracción se desprenden y caen espontáneamente. El separador magnético MS está provisto en la parte interior de la placa magnética (que está en contacto directo con el material limpiado) de un resalto especial que asegura la efectividad máxima de la separación y también protege las partículas capturadas contra un lavado no deseado por el flujo de material procesado.



¿A qué tubería se conecta el imán de placa?

El conducto magnético MS se fabrica o en la versión con armario (pues está provisto por ejemplo de bridas para la conexión a la tubería actual del cliente) o en la variante sin armario (al cliente se le suministra solamente el imán deslizante que se puede integrar en el sistema de tuberías del cliente).

Certificado TESYDOSOLLAU: ¡Nuestros productos están soldados por verdaderos profesionales!

Certificaciones de la empresa Sollau para soldaduras:
Autorización para realizar soldaduras en equipos a presión según PED 2014/68/UE
Certifcación para soldadura según EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 a 5, EN 13445 - 1 a 5

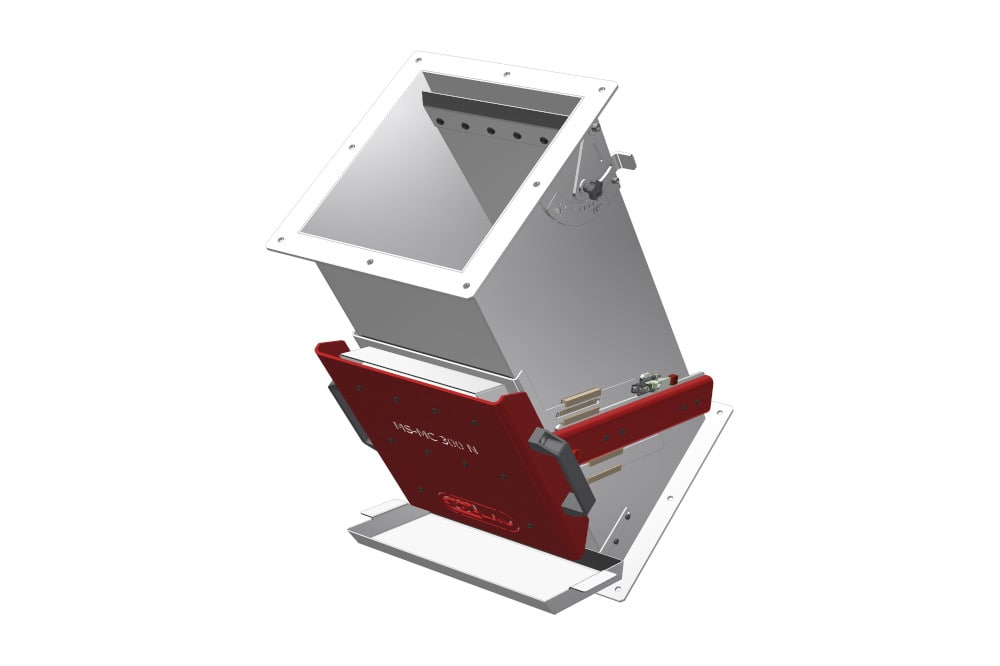

MS-MC N

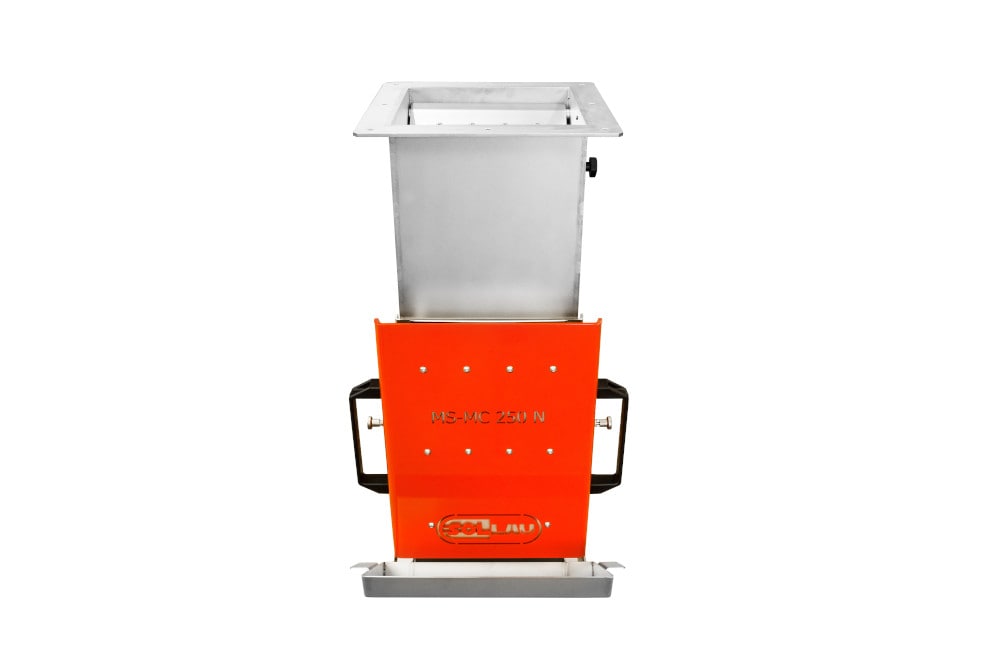

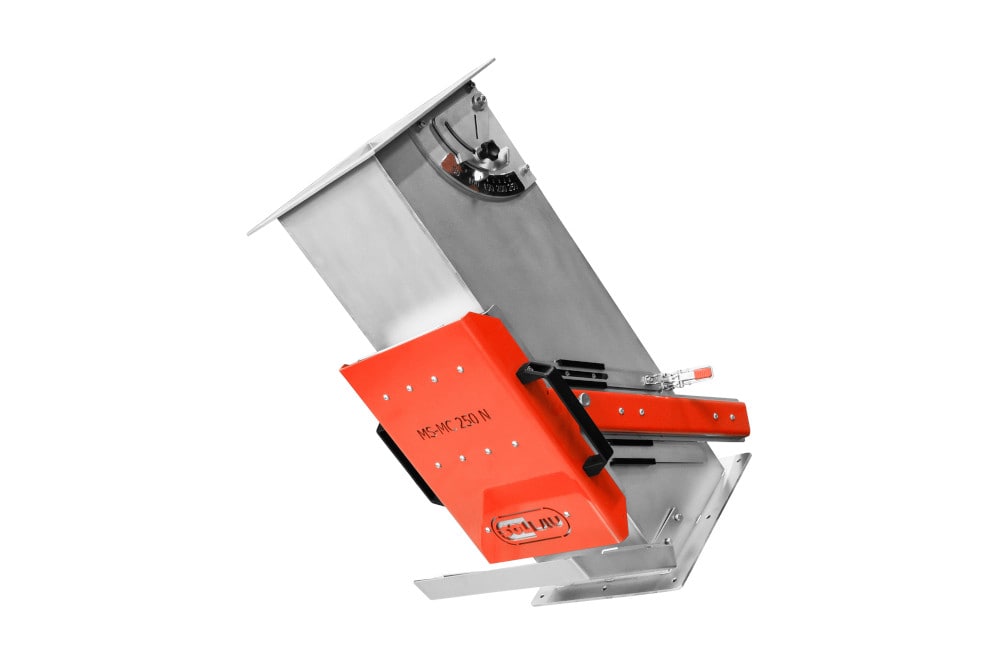

Placa magnética MS-MC para tuberías inclinadas

  • Densidad de flujo magnético: 7 500 Gauss
  • Separación de partículas magnéticas de 1,5 mm

Las variantes de neodimio son muy fuertes y sirven para atrapar partículas ferromagnéticas nimias (por ejemplo virutas, desgastes de tuberías, trozos de acero inoxidable etc.) de la capa más alta (las variantes de neodimio pueden separar contaminantes ferromagnéticos ya desde la dimensión de 60 micrómetros, pero por supuesto son capaces de capturar también grandes partículas ferromagnéticas).

ProductoDimensión de entrada/salida (mm)Hoja de datos (EN)
MS-MC 250 N 250 x 250 Visualizar el PDF
MS-MC 300 N 300 x 350 Visualizar el PDF
MS-MC 350 N 350 x 350 Visualizar el PDF
MS-MC 400 N 400 x 350 Visualizar el PDF
MS-MC 450 N 450 x 350 Visualizar el PDF
MS-MC 500 N 500 x 350 Visualizar el PDF
MS-MC 600 N 600 x 350 Visualizar el PDF


¿En qué sectores industriales se podrá utilizar el conducto magnético?

Placa magnética MS para tuberías inclinadas encuentra la aplicación en las industrias alimentaria, farmacéutica, de la madera, química y cerámica etc.
