Ventajas del separador magnético MSP-S

  • Garantía de 5 años
  • Bajo peso = fácil manejo
  • Imanes de neodimio con una densidad de flujo magnético de 13.500 G
  • Versión económica (atractiva relación precio/rendimiento)
  • Resistencia a la presión hasta 10 bar
  • Separación de partículas férricas desde 1 µm
  • Limpieza rápida y fácil
  • Posibilidad de cambiar las barras magnéticas
  • Sistema tubo en tubo (doble protección del núcleo magnético)

Filtro magnético de flujo para tuberías MSP-S

Principio general de funcionamiento del separador magnético MSP-S

Los separadores magnéticos de flujo (filtros magnéticos) están diseñados para la separación de impurezas ferromagnéticas de materiales líquidos  transportados en tuberías. El separador magnético de flujo viene equipado de serie con bridas (otros tipos de terminaciones son posibles bajo pedido), por lo que puede instalarlo fácilmente en la tubería. Está diseñado para usarse con una presión de 6 a 10 bares (según el diámetro de la tubería), bajo pedido podemos producirlo para presiones más altas.

La gran ventaja del separador es su bajo peso, y por lo tanto la facilidad de manejo y limpieza. Gracias a su precio ventajoso, este separador es el filtro magnético más utilizado y versátil para separar las impurezas ferromagnéticas de las sustancias líquidas transportadas por tubería.

Este filtro magnético para tuberías se utiliza a menudo para separar metales de los líquidos como chocolate, refrescos, emulsiones de mecanizado, aceite de corte o esmalte.

En el filtro se utilizan imanes de neodimio muy fuertes, ¡por lo que el separador le permite captar impurezas ferromagnéticas a partir de 1 µ! De serie, el separador está equipado con imanes con una inducción magnética de 9.500 G, como opción ofrecemos una versión con una inducción de 13.500 G. En caso de que el separador esté dañado, es posible reemplazar fácilmente una varilla magnética dañada sin necesidad de la intervención de servicio.

Garantía SOLLAU de 5 añosGarantía SOLLAU de 5 años

¡Podemos dar fe de la calidad de nuestros separadores magnéticos y es por eso que les ofrecemos la garantía de 5 años! ¡Puede confiar en nuestros separadores magnéticos! Somos especialistas en el campo de la separación magnética.

Beneficios del uso del separador

  • Material sin impurezas ferromagnéticas
  • Retorno rápido de la inversión
  • Fácil instalación y funcionamiento = gran disposición a utilizar el separador

Fabricamos separadores magnéticos de flujo de serie en diámetros de conexión de 80 a 200 mm, , sin embargo, podemos ajustar las dimensiones de conexión y la manera de conexión (racor, brida, conexiones especiales) según sus deseos.

Otras ventajas del filtro magnético MSP-S

Suministramos este imán autolimpiante también en la versión de doble pared. Los filtros magnéticos de doble pared se utilizan para materiales que solo pueden transportarse a temperaturas más altas (es decir, el calentamiento del separador evita que los productos viscosos como chocolate, jarabes, mermeladas, salsas etc. se solidifiquen).

Somos fabricante de estos filtros magnéticos. Garantizamos una ejecución técnica de primera clase y un precio favorable.



El separador magnético de cisterna está compuesto de varias partes:

  1. Componente magnético
    • Núcleo magnético
    • Carcasa de acero inoxidable
  2. Cuerpo del separador magnético

El núcleo magnético está compuesto de varillas magnéticas, que se colocan en una carcasa de acero inoxidable que las cubre para una mayor protección. Gracias a este sistema “tubo en tubo”, las varillas magnéticas están protegidas y su vida útil se prolonga considerablemente. Esto también elimina el riesgo de que se despegue un fragmento del imán o su niquelado y contamine del material separado.

El componente magnético está equipado con varillas magnéticas, que están formadas por los imanes de neodimio más potentes. Las varillas magnéticas crean un ingenioso laberinto, de modo que el medio separado está en contacto con varias varillas magnéticas. Gracias a este laberinto de flujo y a los potentes imanes de neodimio utilizados, se garantiza la máxima eficacia del separador magnético: ¡somos capaces de captar impurezas ferromagnéticas desde 1 µ!

La fijación del componente magnético al cuerpo del separador se realiza mediante un clip de cierre rápido. Por lo que la limpieza del separador es muy rápida y fácil.

En el separador está integrado un bloqueo de tubos magnéticos, lo que protege el separador de una limpieza involuntaria. Esto es, a menudo, requerido por los auditores para garantizar la seguridad del proceso.

¿Cómo se realiza la limpieza del separador?

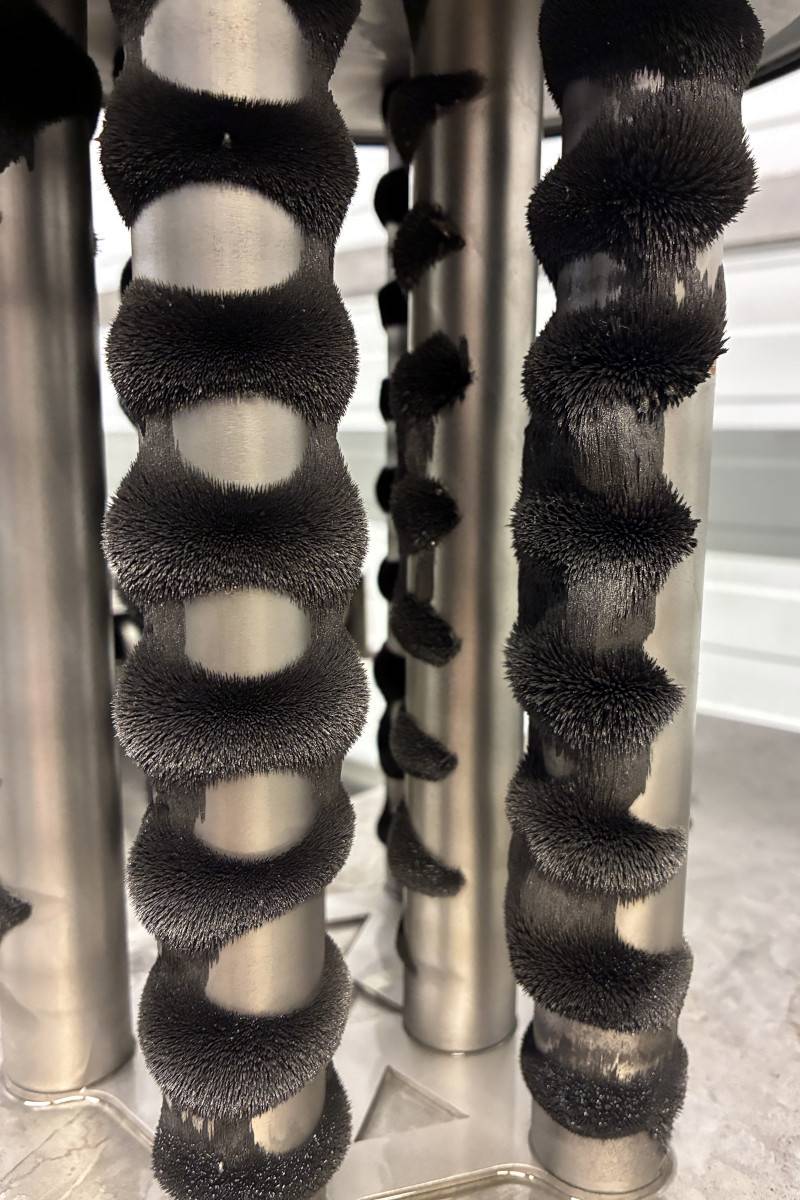

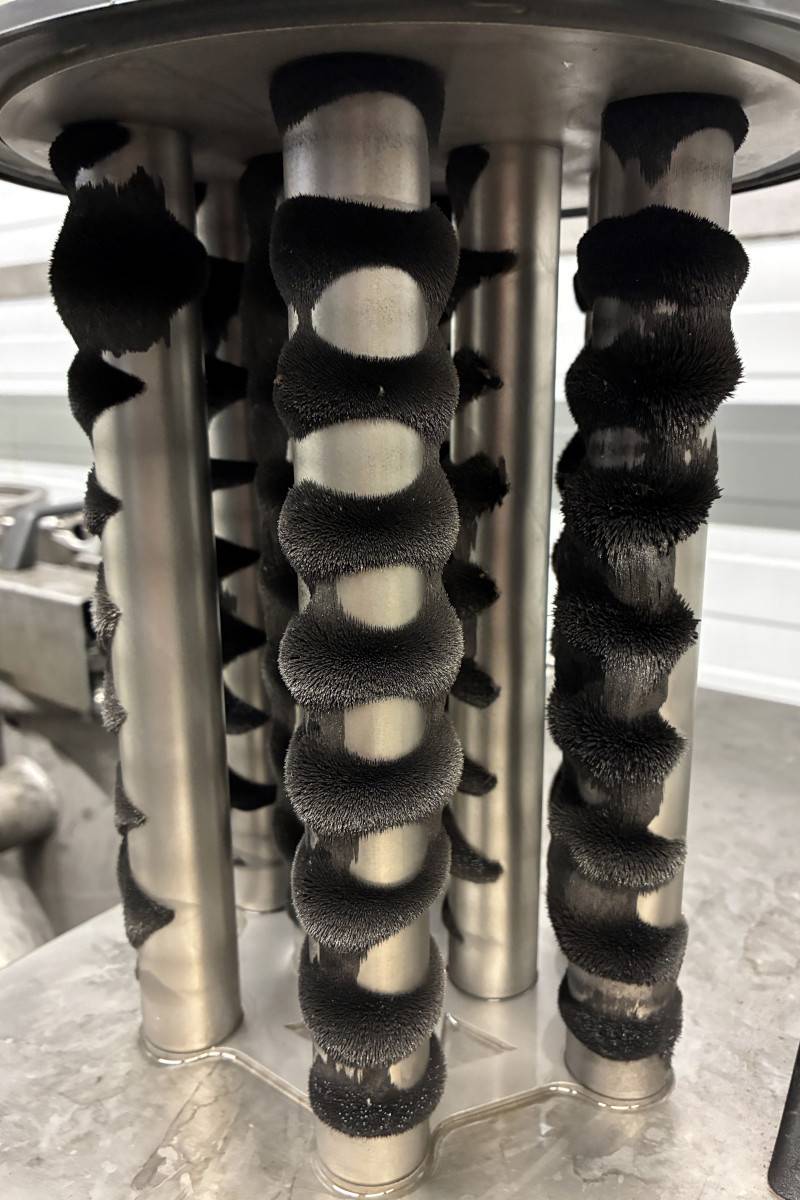

Las impurezas ferromagnéticas quedan atrapadas en varillas magnéticas que están en contacto con el material separado.

Limpiar el filtro magnético es muy fácil y rápido. Se lleva a cabo en varios pasos:

  1. Liberación del clip de cierre rápido
  2. Extraer el componente magnético del cuerpo del separador
  3. Retirar el núcleo magnético de la carcasa de acero inoxidable (los metales se caen)
  4. Volver a montarlo

Certificado TESYDOSOLLAU: ¡Nuestros productos están soldados por verdaderos profesionales!

Certificaciones de la empresa Sollau para soldaduras:
Autorización para realizar soldaduras en equipos a presión según PED 2014/68/UE
Certifcación para soldadura según EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 a 5, EN 13445 - 1 a 5

Cambio de las varillas magnéticasCambio de las varillas magnéticas

El separador magnético está diseñado para que sea posible reemplazar fácilmente las varillas magnéticas del núcleo magnético (dañadas, por ejemplo, por un manejo inadecuado). Este cambio es realmente fácil: solo afloje un tornillo y reemplace la varilla. Por lo tanto, no se requiere ninguna intervención de servicio por parte del fabricante.

Ofrecemos este separador magnético con tres tipos diferentes de tratamiento superficial:

  • con la superfice arenada (Ra 1,6 µm)
  • con el interior pulido (Ra 0,14 µm)
  • con toda la superficie pulida (Ra 0,14 µm)

MSP-S OCTOPUS

Filtro magnético para el sistema de tubería de presión MSP-S OCTOPUS

  • Bajo peso = fácil manipulación
  • 9.500 G en el punto de contacto con el medio separado
  • Versión opcional: 13.500 G
  • Resistencia a la presión de hasta 10 bares
  • Alta fuerza de desprendimiento
  • Bloqueo de tubo magnético integrado

El separador para el sistema de tubería de presión está concebido para separar las partículas ferromagnéticas que se encuentran en el flujo del material líquido o fácilmente permeable.

ProductoDiámetro de entrada/salida (mm)Hoja de datos (EN)
MSP-S 50 N OCTOPUS 50 Visualizar el PDF
MSP-S 65 N OCTOPUS 66 Visualizar el PDF
MSP-S 80 N OCTOPUS 80 Visualizar el PDF
MSP-S 100 N OCTOPUS 100 Visualizar el PDF
MSP-S 125 N OCTOPUS 125 Visualizar el PDF
MSP-S 150 N OCTOPUS 150 Visualizar el PDF
MSP-S 200 N OCTOPUS 200 Visualizar el PDF

Separadores magnéticos en stock

Algunos productos de esta serie de modelos están disponibles para su compra inmediata. Estamos ampliando constantemente la oferta de separadores magnéticos en stock para poder entregárselos inmediatamente. Póngase en contacto con nuestro distribuidor para conocer la disponibilidad actual.

MSP-VT CRAB

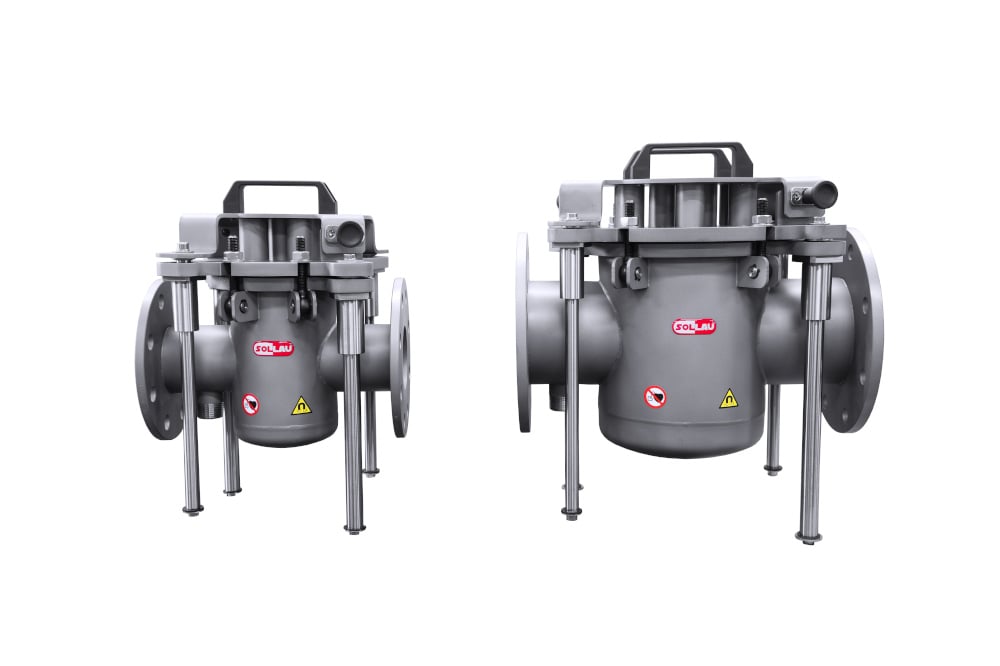

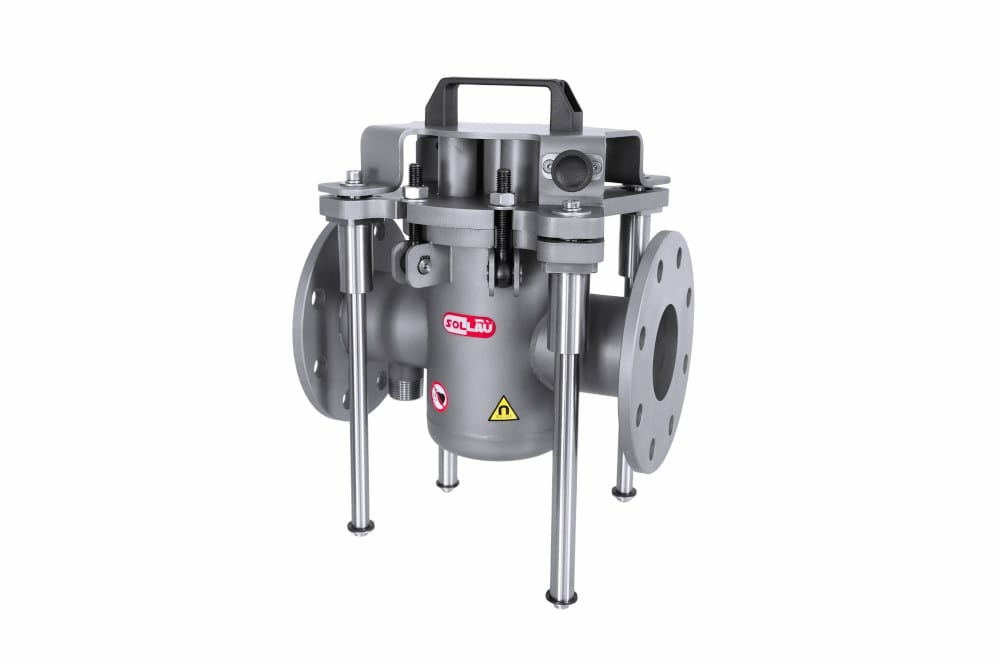

Separador de flujo magnético MSP-VT CRAB con varillas guía

  • Sistema de limpieza sencillo y seguro
  • Bloqueo de tubo magnético integrado
  • Diseño duradero de capa simple y doble, totalmente de acero inoxidable
  • Resistencia a la presión de hasta 6 bares
  • 13.500 Gauss en el núcleo y hasta 9.500 Gauss en el revestimiento

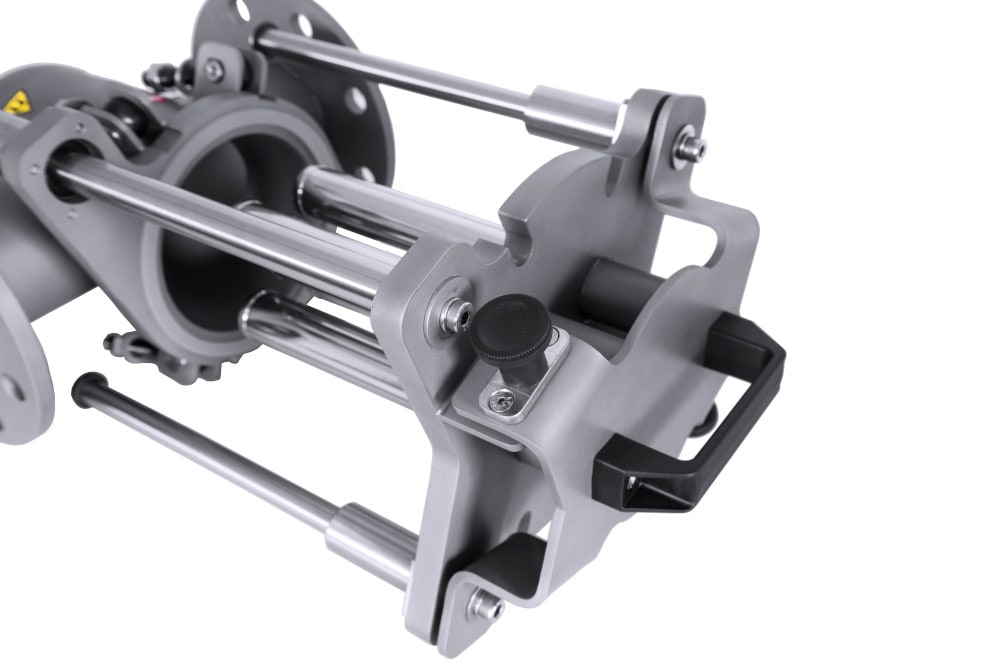

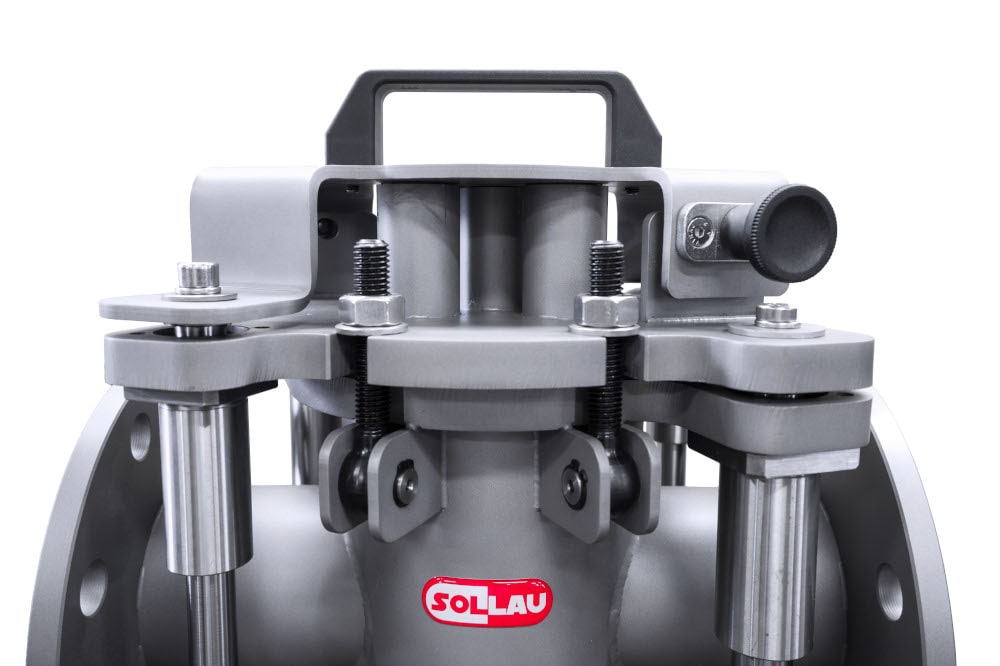

Este tipo de separador magnético está diseñado para su uso en tuberías verticales de diámetros mayores. Aquí sirve como alternativa a los separadores MSP-S y MSP-MC, donde la limpieza podría ser difícil debido al peso del componente magnético. Por lo tanto, hemos equipado el separador con varillas guía que conectan firmemente el componente magnético al cuerpo del separador.

Limpieza del separador de flujo magnético

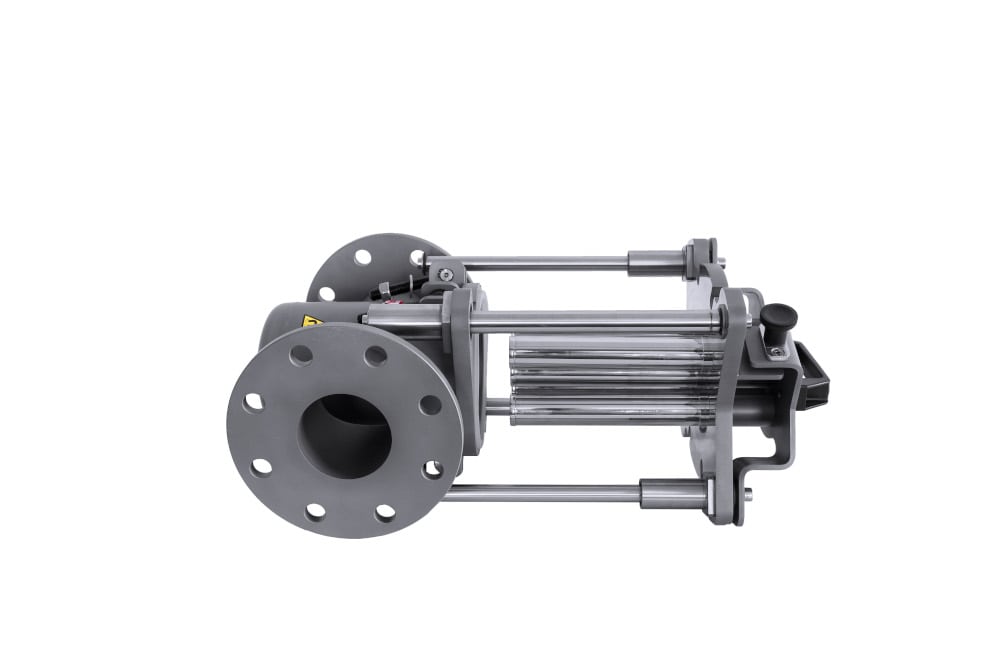

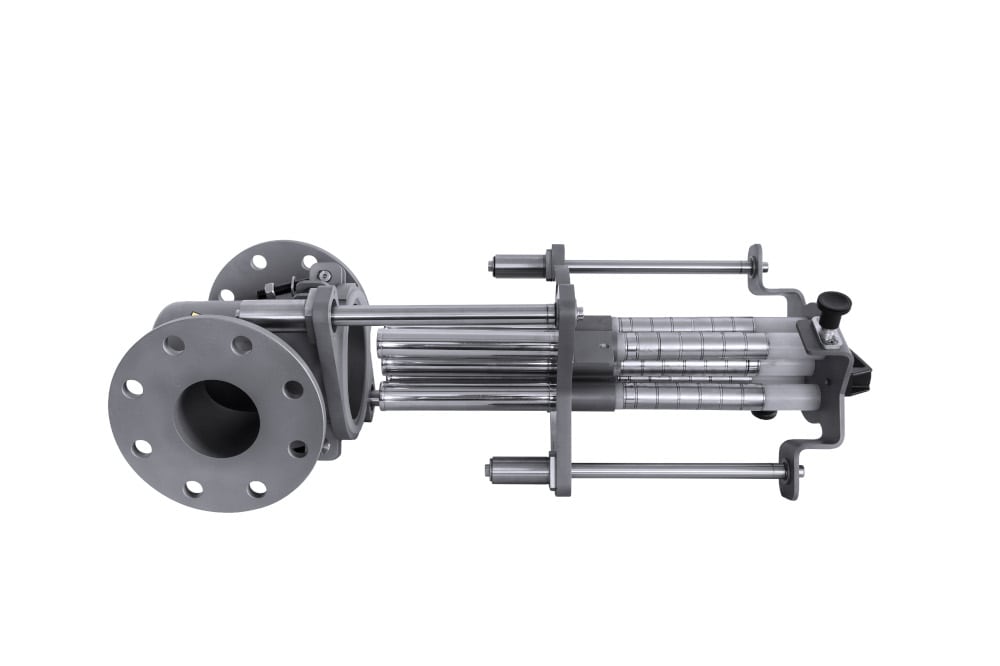

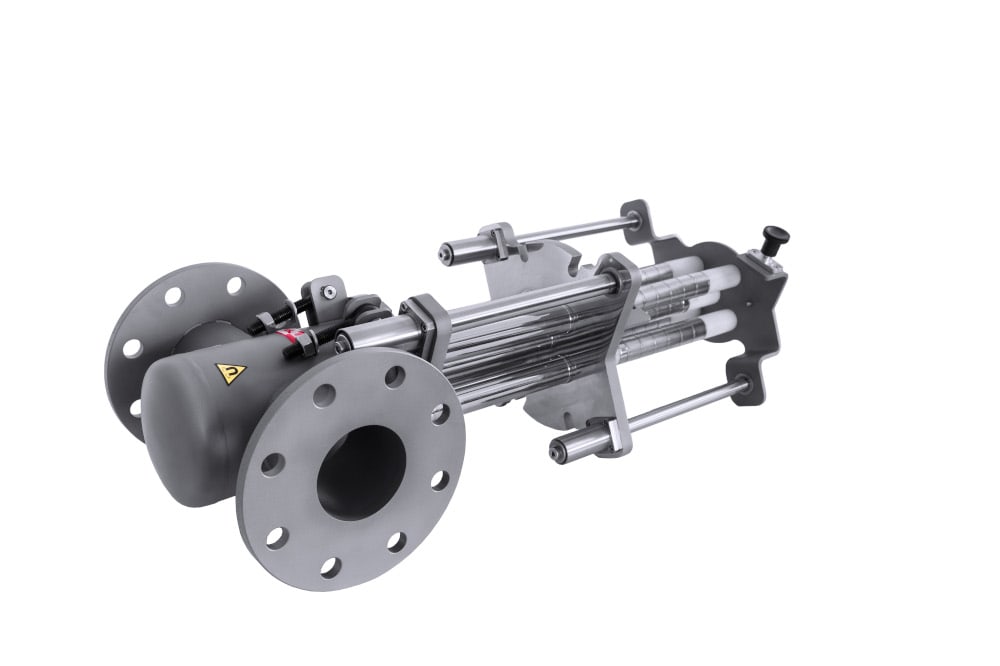

La limpieza del separador es muy rápida, cómoda y, sobre todo, segura. Después de aflojar las tuercas y levantar los tornillos basculantes, extraiga el componente (que está firmemente conectado al cuerpo del separador mediante las varillas guía). Después de liberar el bloqueo de los tubos, extraiga el núcleo magnético (que sigue conectado al separador por las varillas guía) fuera de los tubos de cobertura de acero inoxidable y los metales que han quedado atrapados en las varillas se caen.

También suministramos este tipo de separador con un diseño de doble capa, que permite calentar la parte de flujo del separador y, por lo tanto, evita la solidificación de las mezclas transportadas a temperaturas más altas, como el jarabe o el chocolate.

ProductoDiámetro de entrada/salida (mm)Hoja de datos (EN)
MSP-VT 150 N CRAB 150 Visualizar el PDF
MSP-VT 200 N CRAB 200 Visualizar el PDF
MSP-VT 250 N CRAB 250 Visualizar el PDF


¿En qué sectores industriales se podrá utilizar el separador magnético de flujo?

Se utiliza principalmente en la industria alimentaria (depuración de azúcar, refrescos, chocolate, etc.), ingeniería (emulsiones de mecanizado y aceites de corte) y cerámica (separación de metales de los esmaltes y masa cerámica). Este tipo de separador se usa a menudo en la producción de papel.
