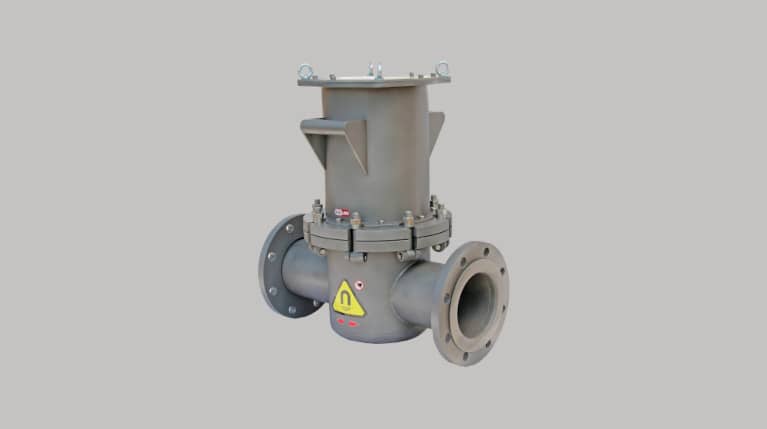

Filtro magnético para la separación de polvo negro (black powder) MSP-BP
El separador magnético MSP-BP está diseñado para la filtración y remoción de partículas ferromagnéticas finas (especialmente sulfuro y óxido de hierro, generalmente conocido como polvo negro) de tuberías de petróleo, gas etc.
Beneficios del uso del separador MSP-BP
- Protección de costosos equipos de producción (bombas, medidores, anti retornos, válvulas)
- Reducción del desgaste por polvo negro de la tubería
- Aumento significativo de la calidad de un producto producto petrolero, gaseoso o químico
- Reducción de gastos para la compra y posterior eliminación ecológica de filtros desechables
- Reducción del número de ciclos de limpieza (disminución de los gastos operativos)
Estructura del separador de presión MSP-BP
La base de este separador magnético son los núcleos magnéticos herméticamente cerrados en revestimiento de acero inoxidable (= barras magnéticas). El componente magnético está equipado con barras magnéticas con imanes de neodimio más potentes. Los tubos magnéticos crean un ingenioso laberinto, de modo que el material procesado está en contacto con varios tubos magnéticos. Gracias a este laberinto de tubos y a los potentes imanes de neodimio, se garantiza la máxima eficacia de la separación magnética: ¡somos capaces de captar partículas ferromagnéticas desde 1 µ! Durante el proceso de separación, las partículas magnéticas atrapadas se mantienen en las partes traseras de los tubos de acero inoxidable con núcleos magnéticos y, por lo tanto, aparte de no bloquear el flujo del material limpiado, también están protegidas de que las arrastre indeseadamente el flujo del material a limpiar.
Principales ventajas del filtro magnético MSP-BP
Los métodos tradicionales utilizados para captar el polvo negro incluyen la aplicación de ciclones, filtros desechables de papel, de fibra de vidrio o de polímero. En comparación con estas tecnologías, el separador magnético MSP-BP:
- es significativamente más eficiente: los imanes de neodimio extremadamente fuertes captan incluso partículas férricas de un micrón, que los ciclones o los filtros desechables convencionales no podrían captar
- tiene una capacidad significativamente mayor: los filtros desechables convencionales se obstruyen muy rápidamente
- reduce el tiempo de inactividad asociado con el recambio de los filtros desechables (que consume mucho tiempo)
- muestra una amortización rápida (mientras que los gastos de los filtros desechables nunca se amortizan)
- capta, junto con contaminantes magnéticos, también contaminantes no magnéticos (como asfaltenos, parafinas, glicol), porque durante el transporte por las tuberías, ambos tipos de contaminantes se agrupan en unidades grandes (la proporción de contaminantes atrapados suele ser de 25:75, ¡por lo que la mayoría de los contaminantes captados por el separador magnético son sorprendentemente no magnéticos!)
SOLLAU: ¡Nuestros productos están soldados por verdaderos profesionales!
Certificaciones de la empresa Sollau para soldaduras:
Autorización para realizar soldaduras en equipos a presión según PED 2014/68/UE
Certifcación para soldadura según EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 a 5, EN 13445 - 1 a 5
El polvo negro es un término colectivo para las finas partículas ferromagnéticas — principalmente sulfuro y óxido de hierro — formadas por corrosión y abrasión en sistemas de tuberías utilizados para el transporte de productos petrolíferos y gaseosos. Su presencia provoca el desgaste de bombas, medidores, compuertas y válvulas, reduce la calidad de los productos transportados y aumenta los costes de filtración y mantenimiento.
La base del separador MSP-BP la constituye un sistema de barras magnéticas en una carcasa de acero inoxidable. Un elaborado laberinto de flujo garantiza el máximo contacto del medio con las barras, gracias a lo cual se capturan incluso las impurezas ferromagnéticas más finas, a partir de 1 micrón. Las partículas capturadas se adhieren a la parte posterior de las barras de acero inoxidable, no bloquean el flujo y están protegidas contra el arrastre por el medio en circulación. El separador está equipado con imanes de neodimio con una inducción de hasta 18 700 G.
Los imanes de neodimio capturan partículas de hasta 1 micrón que ni los ciclones ni los filtros desechables convencionales pueden retener. La capacidad del separador MSP-BP es además significativamente mayor — los filtros desechables estándar se obstruyen muy rápidamente, mientras que el MSP-BP puede limpiarse repetidamente sin necesidad de reemplazo. Con ello se eliminan las paradas asociadas al cambio de filtros y los costes de su adquisición y eliminación ecológica. La recuperación de la inversión en el MSP-BP es por tanto considerablemente más rápida.
Sí. Al fluir por los sistemas de tuberías, los contaminantes magnéticos y no magnéticos (asfaltenos, parafina, glicol) se aglutinan formando conjuntos de mayor tamaño. El separador MSP-BP captura de este modo ambos tipos de contaminantes simultáneamente. La proporción de contaminantes capturados puede alcanzar un valor de 25 : 75, es decir, la mayoría de las sustancias retenidas son, sorprendentemente, no magnéticas.
El separador MSP-BP se encuentra en operaciones de carga y descarga de productos petrolíferos en terminales portuarias, en las entradas de materias primas a plantas de producción de GLP, en refinerías de petróleo, en plataformas de perforación en alta mar, en productores de gas, en aeropuertos, en plantas químicas y centrales eléctricas, y en los puntos de control y medición de gasoductos y oleoductos de larga distancia.
El separador MSP-BP está diseñado para la limpieza manual. Tras interrumpir el flujo, se extrae el cuerpo del separador, los núcleos magnéticos se desplazan a la posición superior y las impurezas ferromagnéticas capturadas caen por sí solas de la superficie de las barras de acero inoxidable. Las barras pueden enjuagarse adicionalmente si es necesario. El separador se fabrica a medida teniendo en cuenta las condiciones específicas del sistema de tuberías.
El separador MSP-BP se fabrica de acuerdo con la autorización de soldadura de equipos a presión según la PED 2014/68/UE, con certificación según EN-ISO 3834-2, EN 1090-2, EN 13480-1 a 5 y EN 13445-1 a 5. Realizamos pruebas gratuitas de su material en el separador en un plazo de tres días — compruebe que el equipo cumplirá sus requisitos antes de tomar una decisión de compra.
¿En qué sectores industriales se podrá utilizar el filtro magnético MSP-BP?
El separador magnético MSP-BP se utiliza principalmente para reducir el contenido de contaminantes indeseables (polvo negro, abrasión de los sistemas de transporte, etc.) durante la carga y descarga de productos petrolíferos en terminales portuarias, en la entrada de materias primas a plantas de producción de GLP, refinerías de petróleo y plataformas mineras marinas, en productores de gas, en aeropuertos, en plantas químicas y centrales eléctricas, en puntos de control y de medición de gasoductos de larga distancia para el transporte de productos de gas y petróleo, etc.
