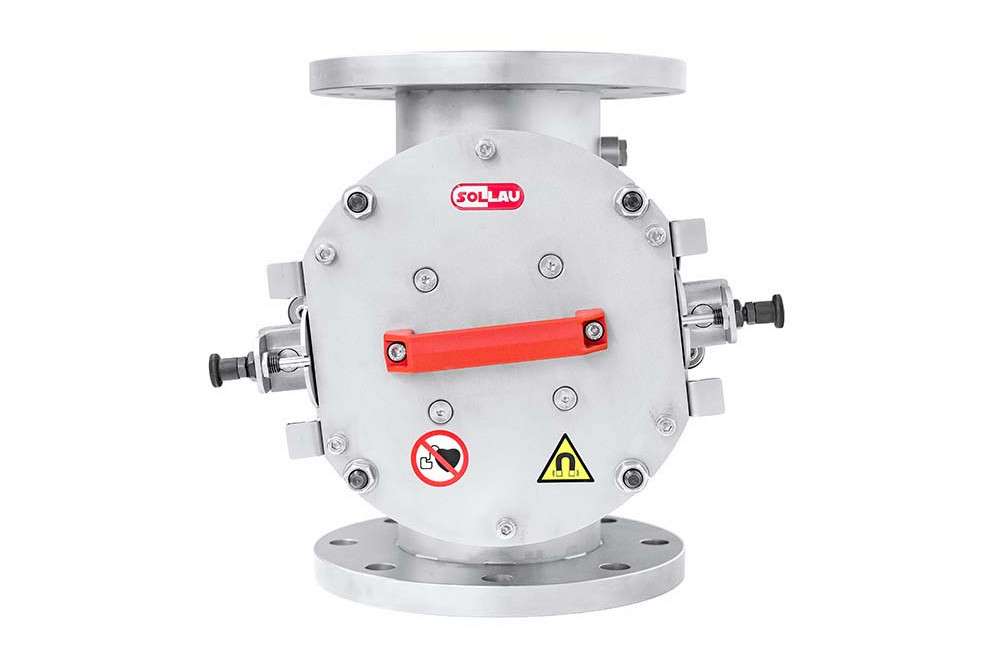

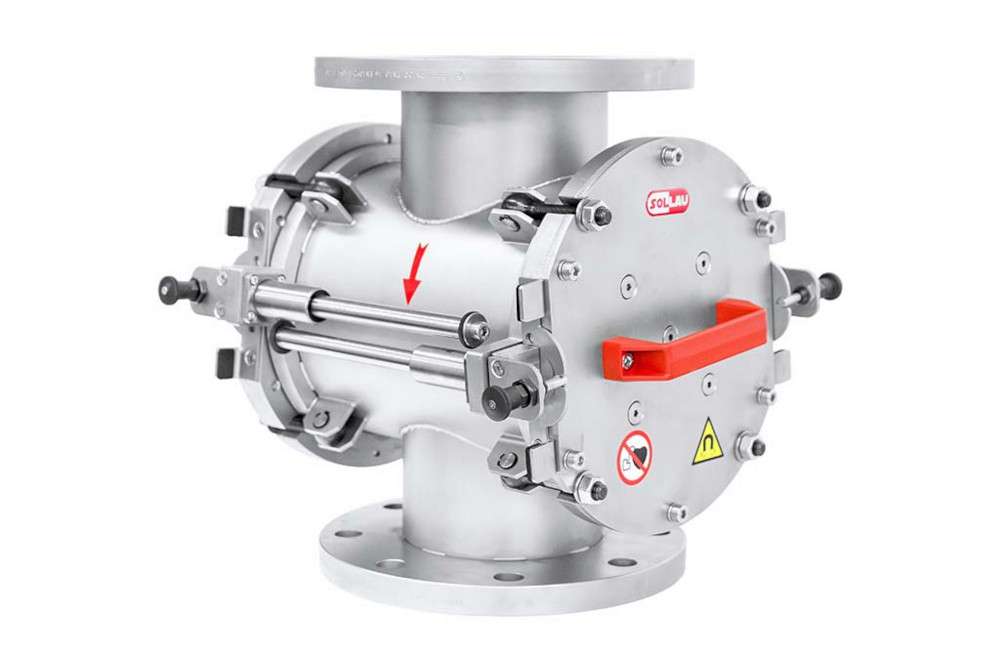

Separador magnético de alcance profundo ML-P
El separador para transporte neumático está diseñado para la separación de partículas férricas de sólidos a granel o de líquidos transportados a alta velocidad (hasta 25 m/s) en tuberías. En comparación con los separadores con rejillas magnéticas, el ML-P es idóneo también para materiales que contienen fibras, partículas grandes o abrasivas.

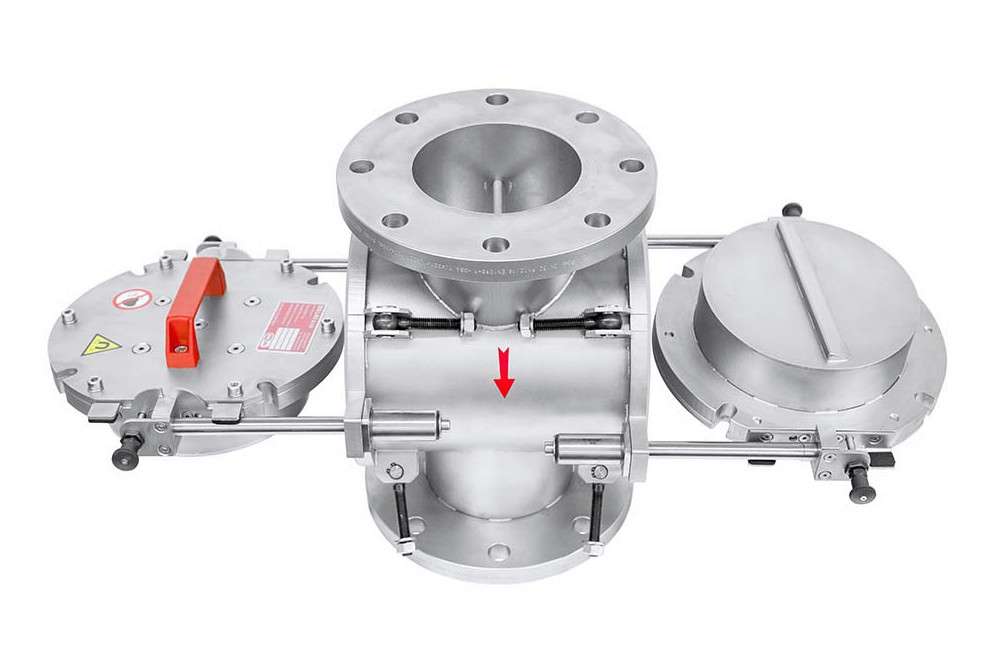

Estructura del separador con placas magnéticas

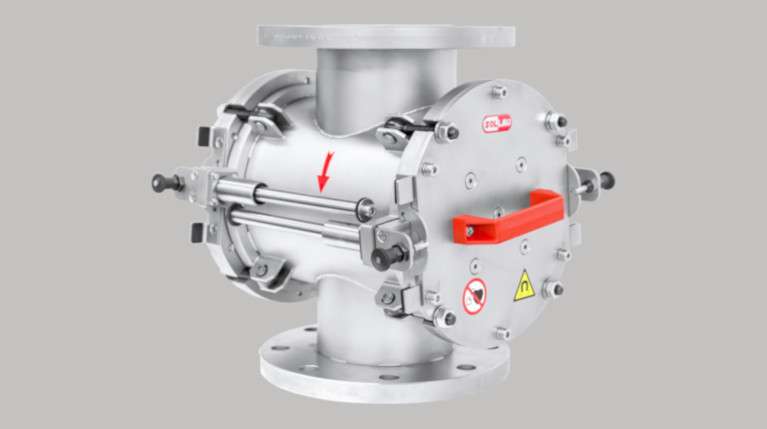

El cuerpo del desferrizador magnético está formado por una carcasa de acero inoxidable que se convierte en parte integrante del sistema de tuberías (después de la conexión a la tubería mediante bridas del tipo adecuado).

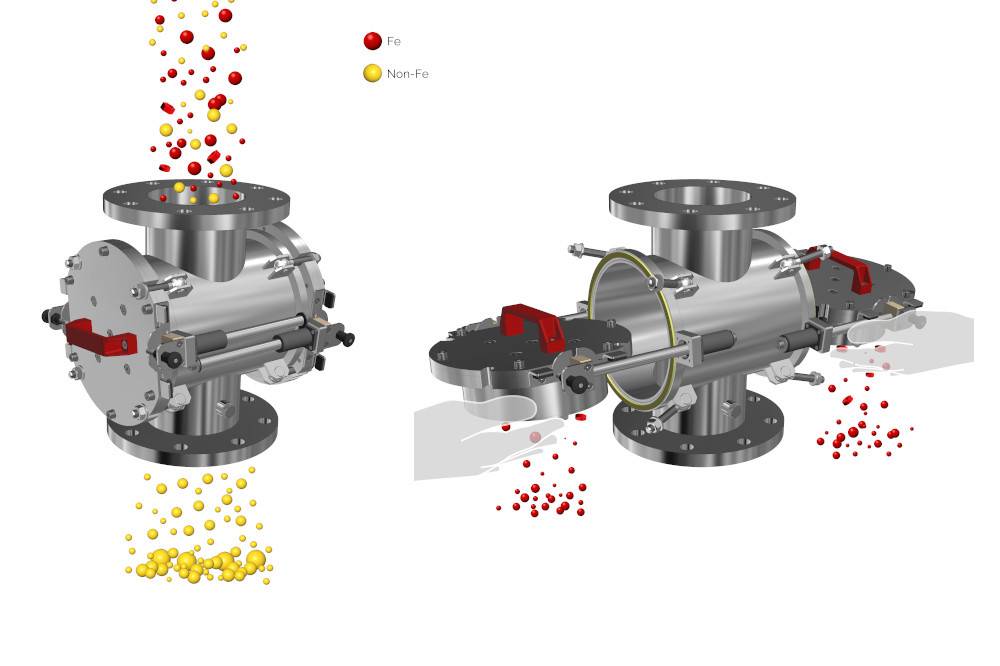

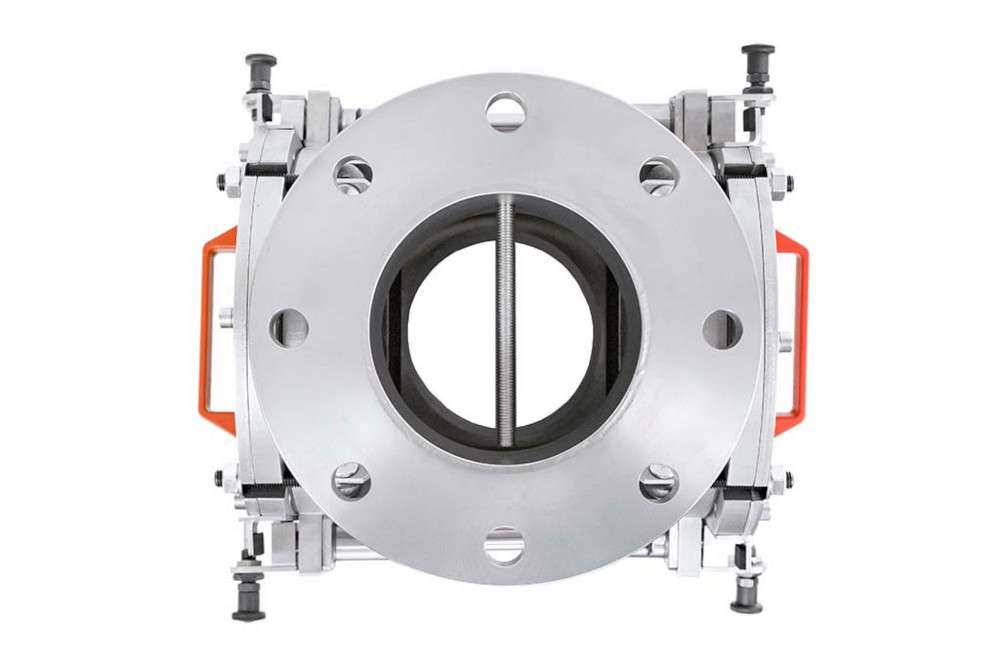

En la entrada del cuerpo del separador está situado un deflector que dirige el flujo del material directamente a las placas magnéticas (situadas en los lados internos de las puertas del separador), garantizando la máxima efectividad del proceso de separación (el deflector es desmontable y se puede sacar fácilmente del separador en caso de procesamiento de materiales muy problemáticos).
Las impurezas ferromagnéticas se recogen del flujo de material en las puertas magnéticas situadas a los lados del separador. ¡Las puertas están equipadas con imanes de neodimio muy fuertes con una inducción magnética de 7.500 G!
¡Este separador es único porque puede captar suciedad muy pequeña (a partir de 0,5 mm) a altas velocidades (hasta 25 m/s)!

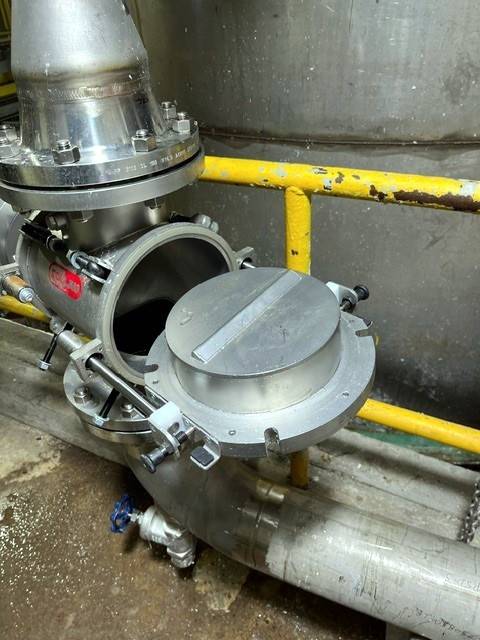

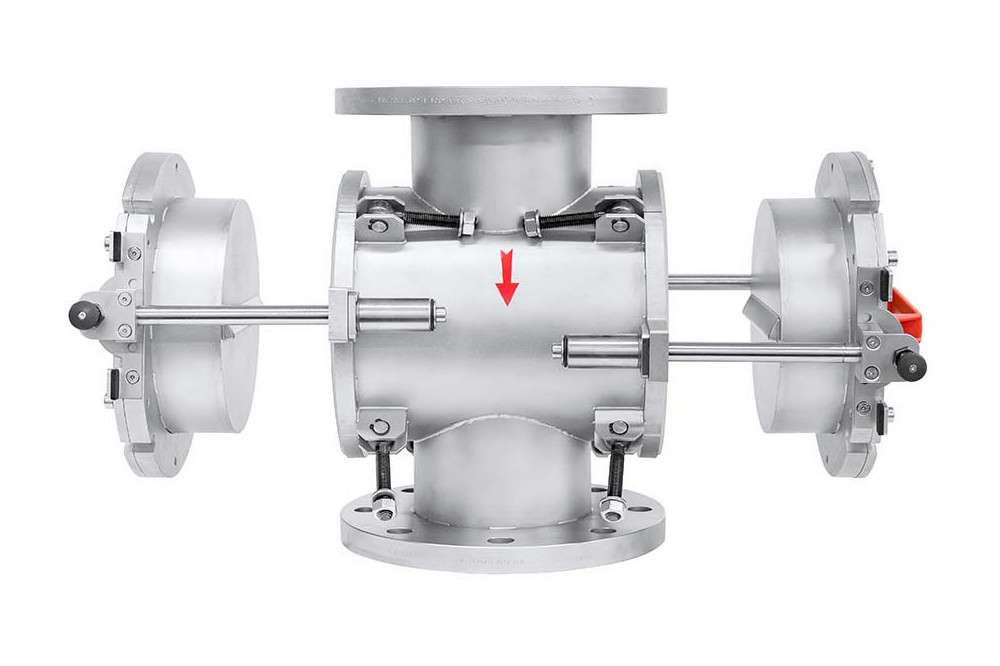

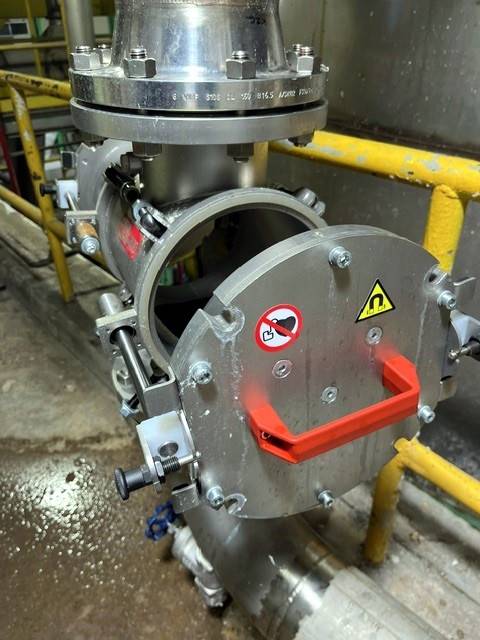

La puerta magnética está fijada al cuerpo del separador mediante varillas guía. Así que extraerla hacia los lados y limpiarla es rápido, cómodo y seguro.

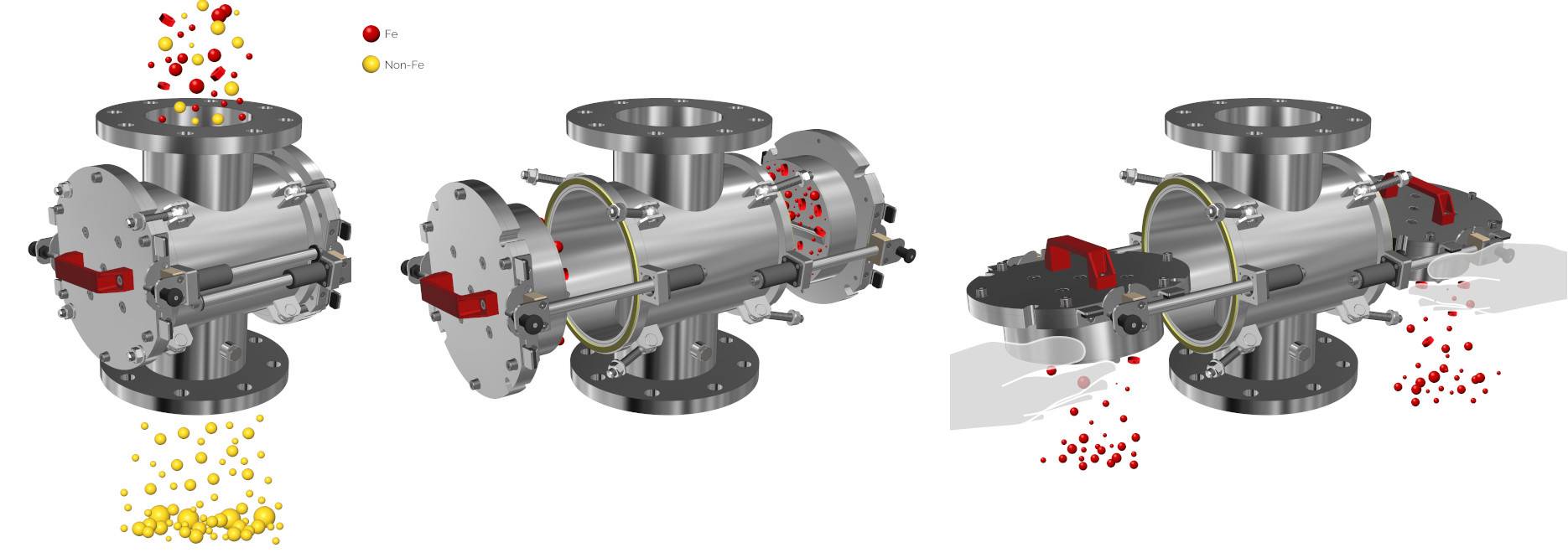

¿Cómo se limpia el separador de alcance profundo?
La limpieza del separador de placas es muy sencilla:
- Afloje los tornillos que sujetan la puerta con imanes.
- Extraiga la puerta con imanes situada en las varillas guía hasta la posición extrema.

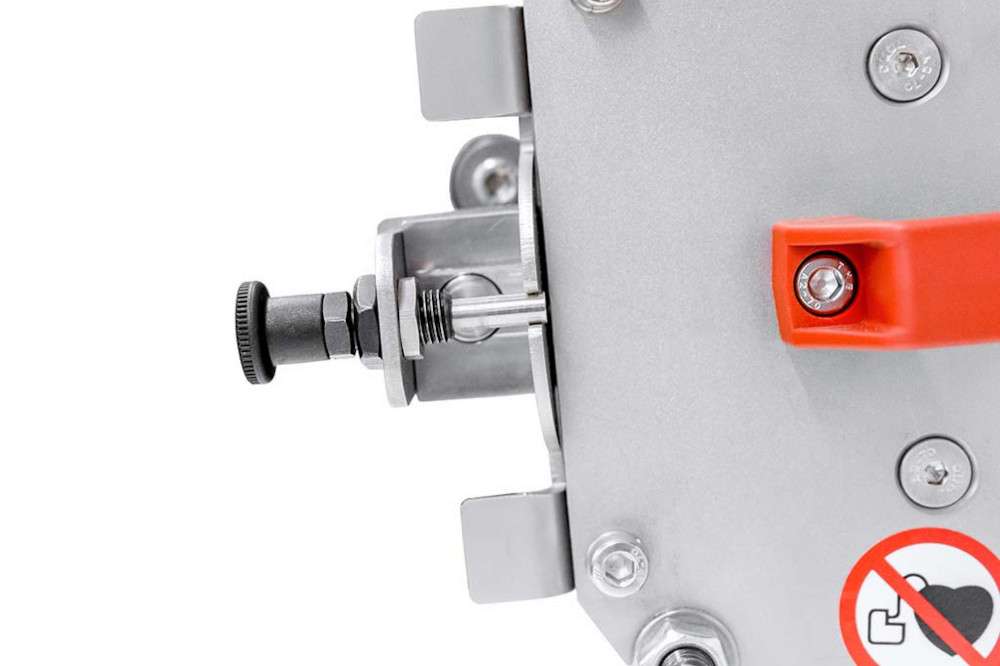

- Desbloquee los pivotes que sujetan la puerta y gírela a la posición horizontal. Asegure los pivotes nuevamente en esta posición.

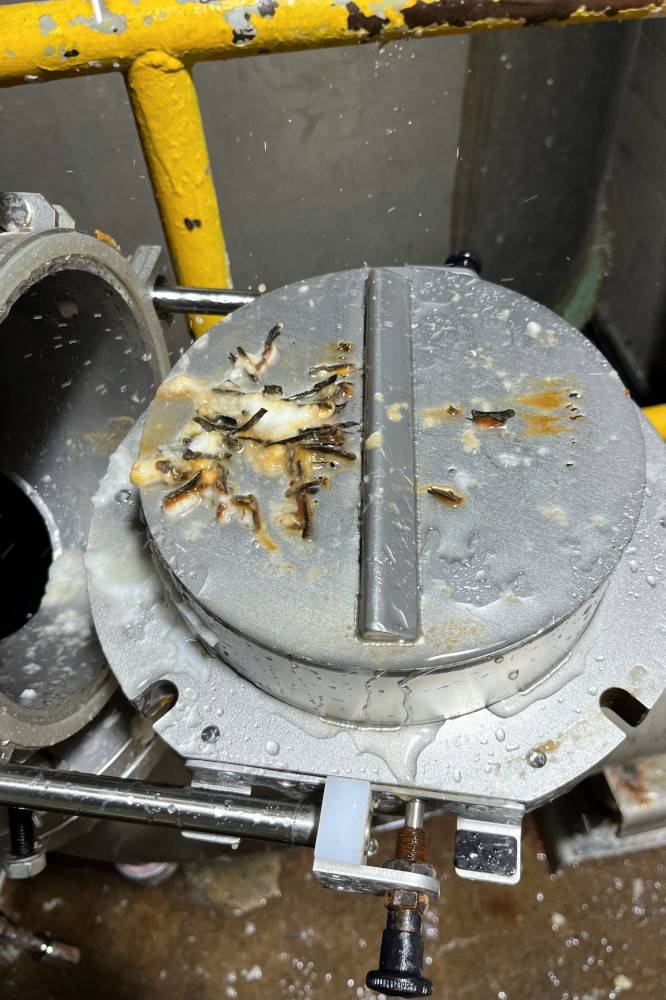

- Elimine manualmente las impurezas ferromagnéticas atrapadas en el núcleo magnético.
No utilice herramientas metálicas para eliminar los contaminantes atrapados: ¡podrían causar lesiones!
¿A qué tubería se conecta el cajón magnético?
La versión estándar de ML-P puede resistir a la presión de 10 bares y está disponible en diámetros de conexión desde 100 hasta 250 mm, siendo modificables la resistencia a la presión, las dimensiones de conexión y el modo de conexión al sistema de tuberías (bridas con cuello, roscadas, blindas, deslizables etc.) según las necesidades del cliente.
SOLLAU: ¡Nuestros productos están soldados por verdaderos profesionales!
Certificaciones de la empresa Sollau para soldaduras:
Autorización para realizar soldaduras en equipos a presión según PED 2014/68/UE
Certifcación para soldadura según EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 a 5, EN 13445 - 1 a 5
ML-P
- Alta fuerza de desprendimiento
- Diseño de acero inoxidable de alta resistencia
- Resistencia a la presión hasta 10 bar
- Ideal para materiales abrasivos y materiales de flujo difícil
- Limpieza manual

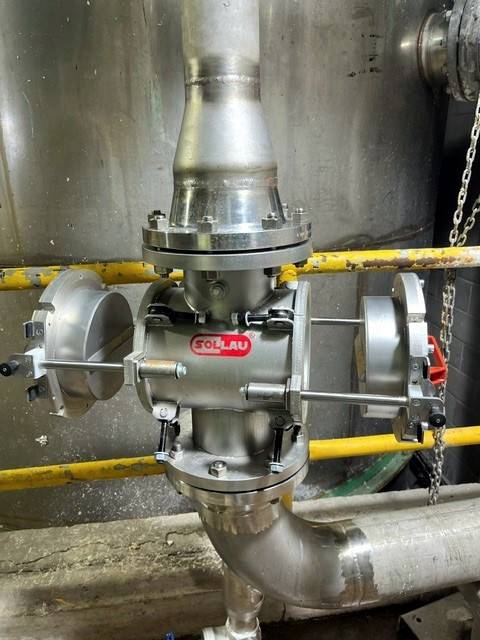

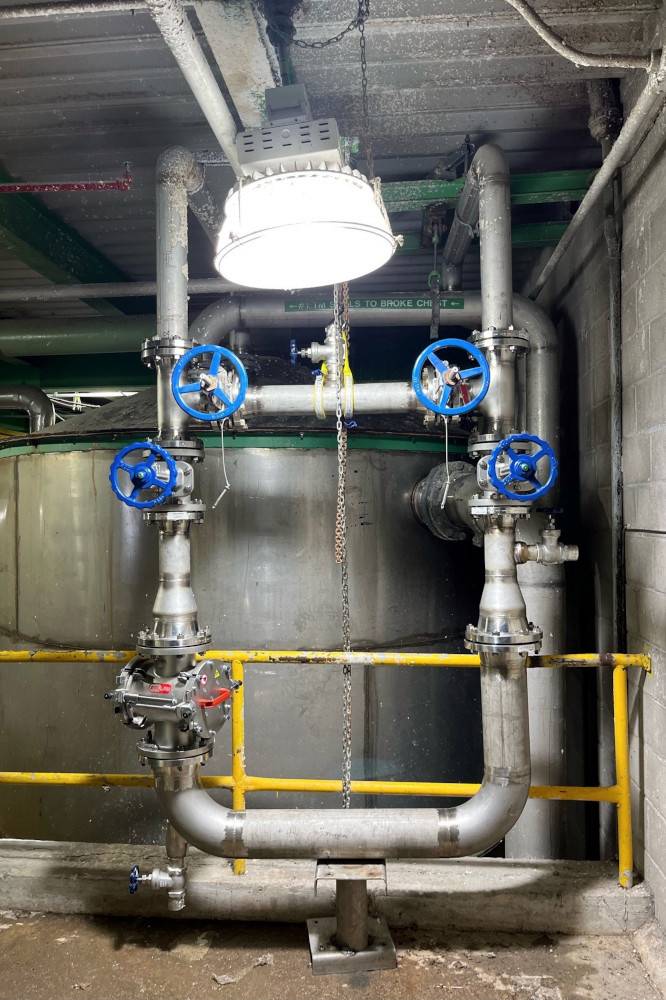

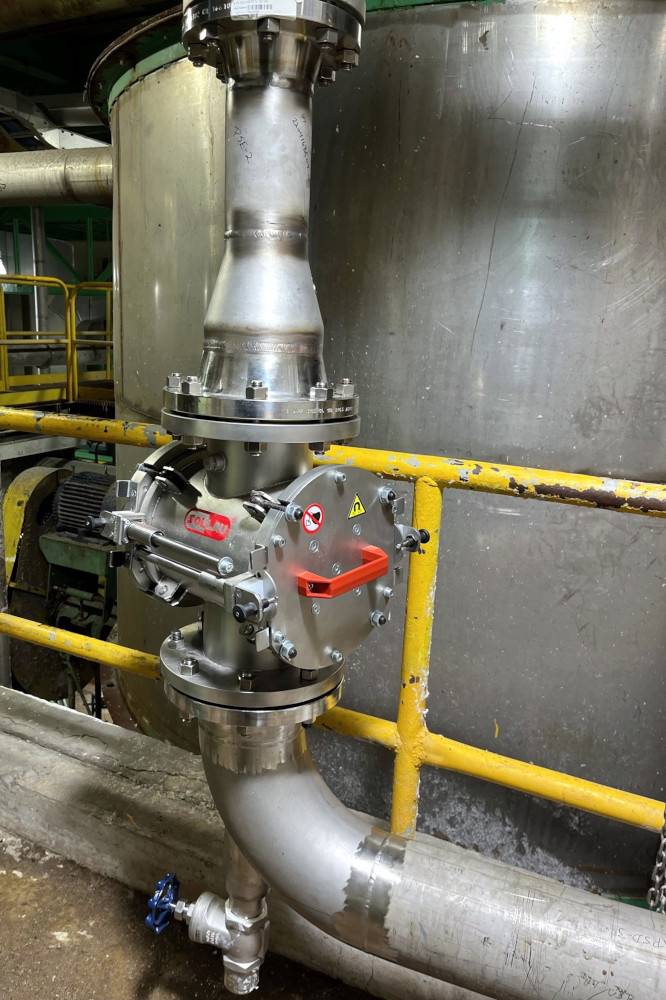

- Instalación tanto vertical como horizontal
El separador magnético de placas ML-P para el sistema de tuberías de alimentación forzada es indicado, sobre todo, para separar las partículas ferromagnéticas que se encuentran en el flujo rápido de materiales líquidos.
| Producto | Diámetro de entrada/salida (mm) | Hoja de datos (EN) |
|---|---|---|
| ML-P 100 N | 100 | Visualizar el PDF |
| ML-P 150 N | 150 | Visualizar el PDF |
| ML-P 200 N | 200 | Visualizar el PDF |
| ML-P 250 N | 250 | Visualizar el PDF |
| ML-P 300 N | 300 | Visualizar el PDF |
| ML-P 350 N | 350 | Visualizar el PDF |

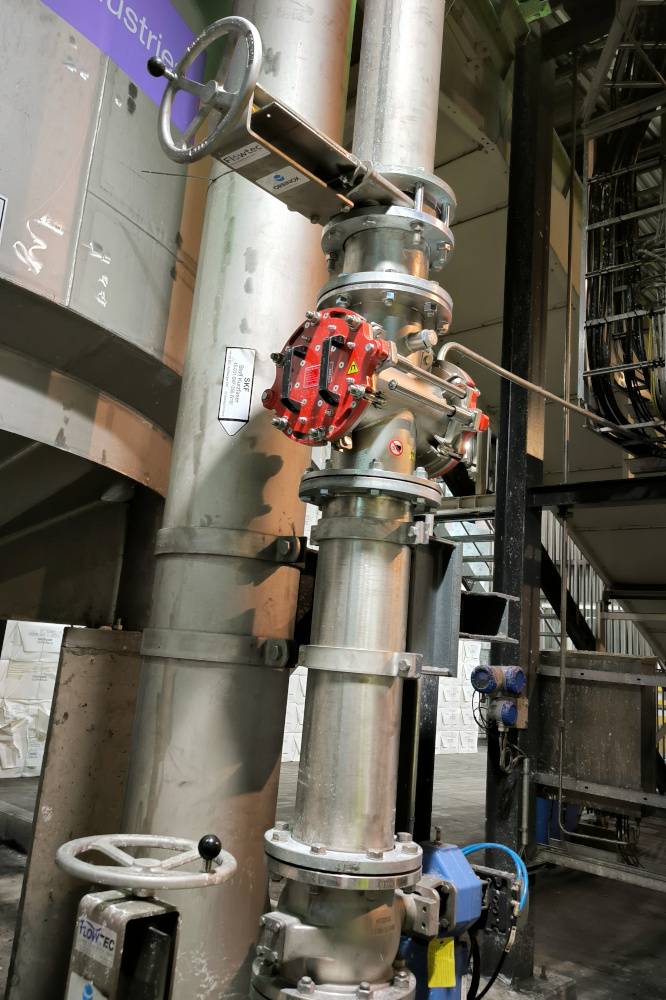

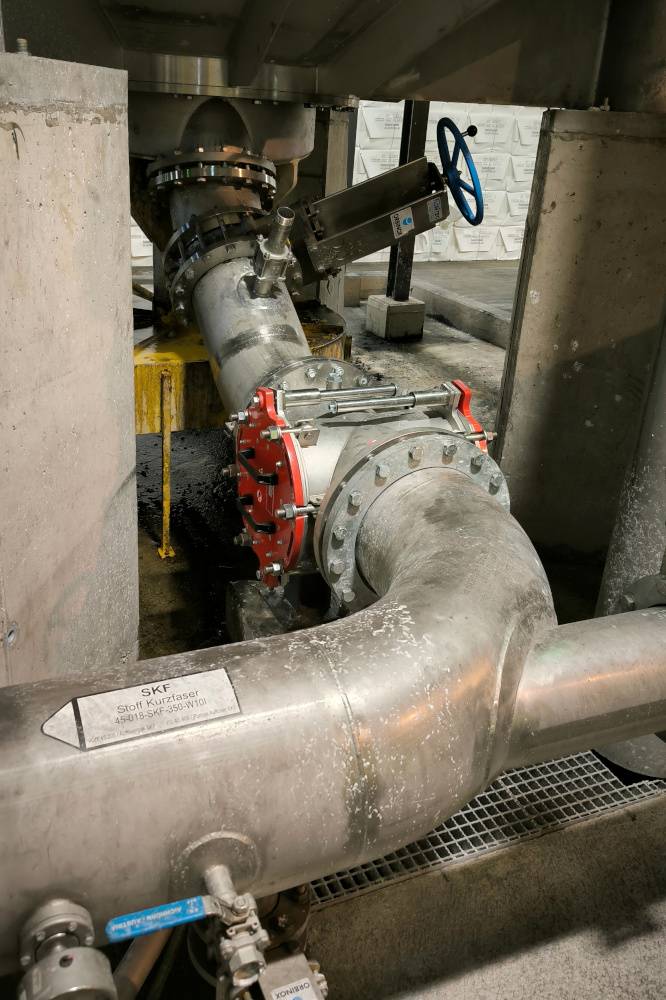

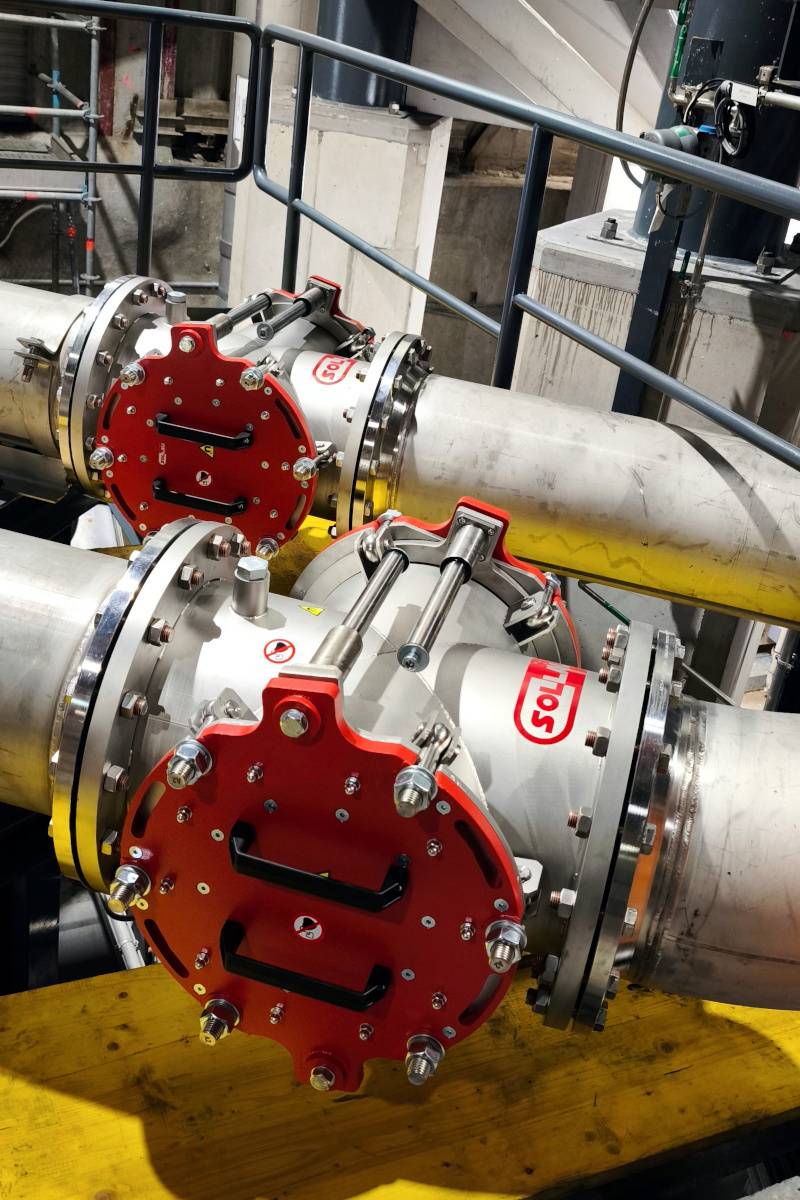

- Cómo el separador magnético ML-P 350 N elimina de forma fiable los alambres de la celulosa en una planta papelera (caso de estudio)
- Eliminación de metales (alambres de 5 cm) de la pulpa - producción de toallas de papel (estudio del caso)
- Separación de metales de la pulpa de papel: captura de 20 kg de alambres por semana (estudio del caso)
- Separación de alambres de la pulpa en la fabricación de papel (estudio del caso)
El ML-P está diseñado para sistemas de tuberías con material de flujo rápido (hasta 25 m/s), especialmente cuando el fluido contiene trozos sólidos más grandes, fibras o partículas abrasivas — en estos casos, un separador de rejilla se obstruiría rápidamente. El separador en línea MSP-MC es adecuado para materiales más limpios sin impurezas gruesas a velocidades de flujo más bajas, mientras que el ML-P maneja materiales extremadamente problemáticos y ofrece mayor capacidad (hasta 150 m³/h). Si no está seguro de qué separador se adapta a su aplicación, le ayudaremos a elegir en función de los parámetros de su material.

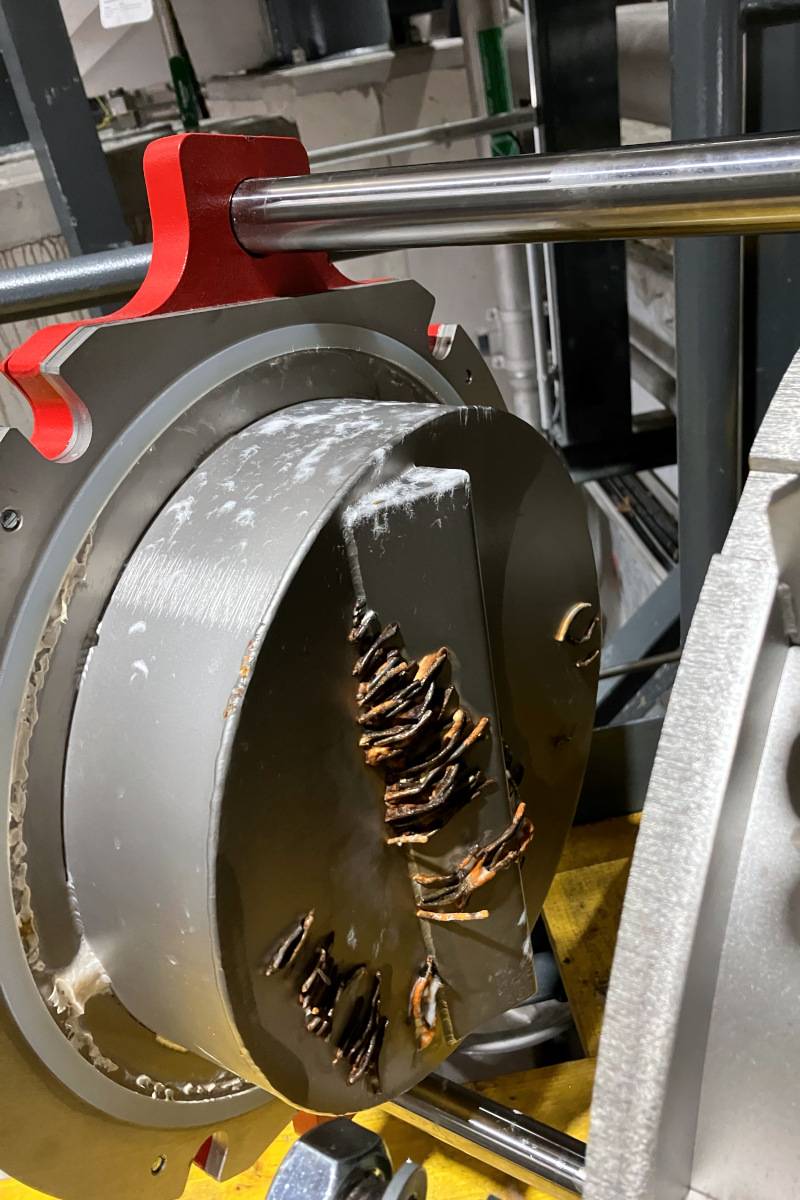

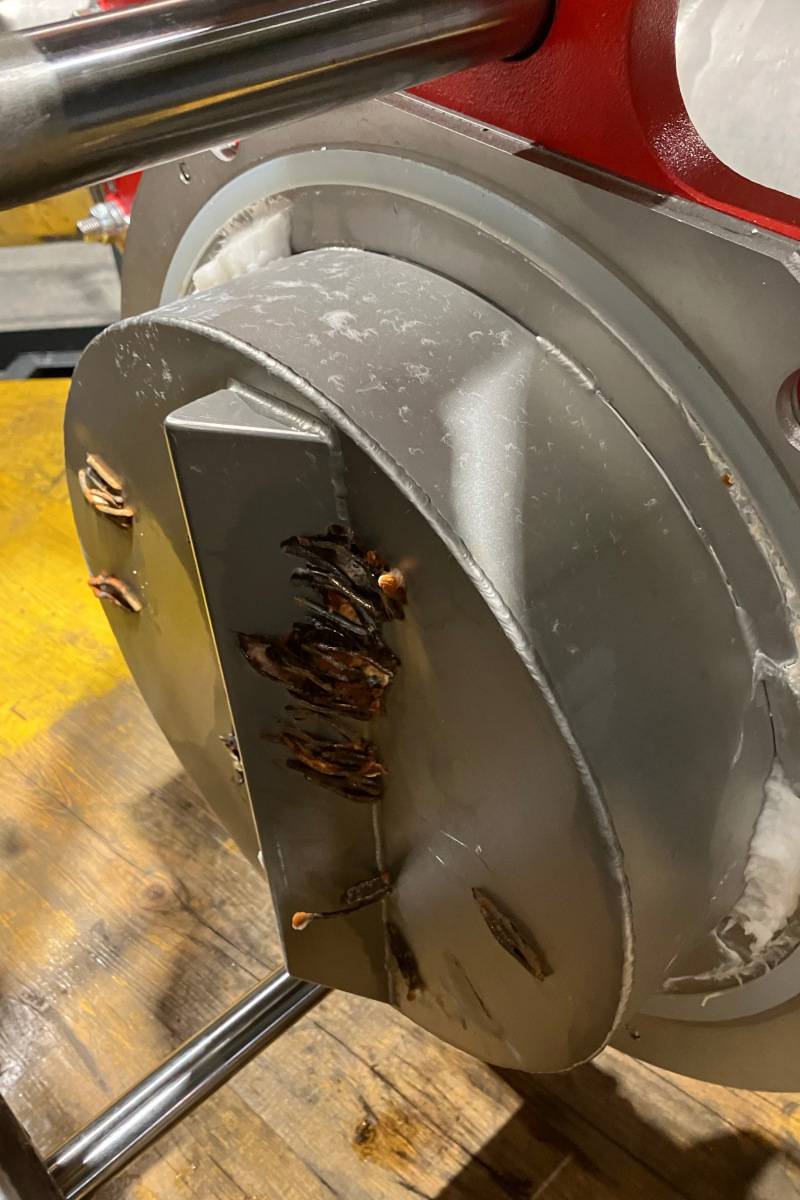

Las placas magnéticas del ML-P están equipadas con imanes de neodimio con una inducción magnética de 7.500 G. El separador captura impurezas ferromagnéticas en el rango de 0,5 mm a 50 mm — puede capturar tanto finas virutas metálicas como objetos más grandes, como alambres de varios centímetros de longitud. Esta característica convierte al ML-P en la solución ideal para la industria papelera, donde frecuentemente aparecen impurezas metálicas de mayor tamaño en el material.
El separador ML-P soporta velocidades de flujo de material de hasta 25 m/s y una capacidad de hasta 150 m³/h. Fabricamos el ML-P de serie con resistencia a la presión hasta 10 bar — adaptamos la resistencia a la presión, las dimensiones de conexión y el método de conexión al sistema de tuberías según sus requisitos específicos.
La gama de modelos estándar incluye diámetros de entrada de 100 a 350 mm (modelos ML-P 100N a ML-P 350N). El separador se conecta de serie mediante bridas; bajo petición adaptamos el método de conexión a racores roscados o conectores especiales — tanto para instalación vertical como horizontal.
La limpieza se realiza deslizando las puertas magnéticas por las varillas guía hasta la posición final, girándolas a la posición horizontal y retirando manualmente las impurezas capturadas. La regla de seguridad clave: no utilice herramientas metálicas para retirar los contaminantes — podría causar lesiones. El sistema de varillas guía y puertas abatibles está diseñado para que la limpieza sea rápida, cómoda y segura sin necesidad de herramientas especiales.

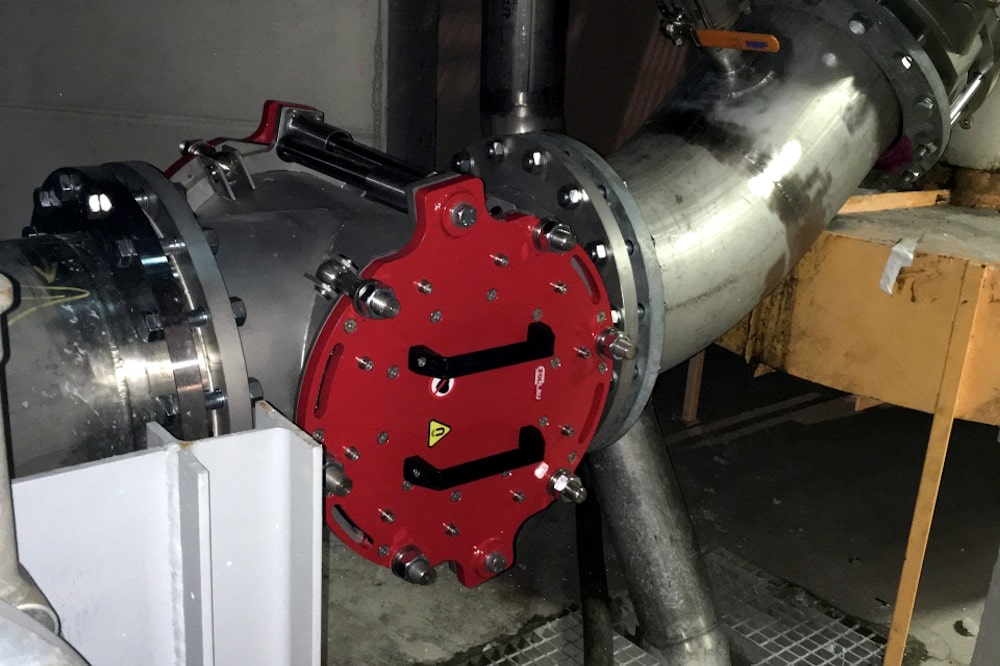

El ML-P se utiliza principalmente en la industria papelera y de celulosa — captura sin problemas incluso fibras largas o alambres de pasta de papel (en una aplicación se capturaron hasta 20 kg de alambres por semana). También se emplea en la industria mecánica, de plásticos, química, cerámica y vidrio, y en centrales térmicas. En cambio, el ML-P no es adecuado para la industria alimentaria — debido a la distancia relativamente grande entre las puertas magnéticas, no alcanza la eficiencia de separación extrema que exige la industria alimentaria.
Realizamos pruebas gratuitas de su material en nuestros separadores magnéticos y garantizamos resultados en tres días. Visitamos sus instalaciones, analizamos su proceso y proponemos una solución concreta — tras la instalación garantizamos la puesta en marcha, la formación del personal y posteriormente el servicio autorizado durante toda la vida útil del separador.
¿En qué sectores industriales se podrá utilizar el separador con placas magnéticas?
Los separadores magnéticos de alcance profundo se caracterizan por su construcción robusta de acero inoxidable, gran eficacia de separación (gracias a los imanes de neodimio), alta capacidad (ningún obstáculo impide la penetración del flujo de material al interior del cuerpo del separador) y mantenimiento fácil. Este separador magnético encuentra su uso, por ejemplo, en la industria de papel y celulosa, por su capacidad de afrontar sin problemas la presencia de fibras largas (normalmente presentes en los materiales procesados en estas ramas). Dada la distancia, relativamente grande entre las puertas magnéticas, el separador no es idóneo para la limpieza de material que requiera una pureza extrema, p. ej., en la industria alimentaria.
