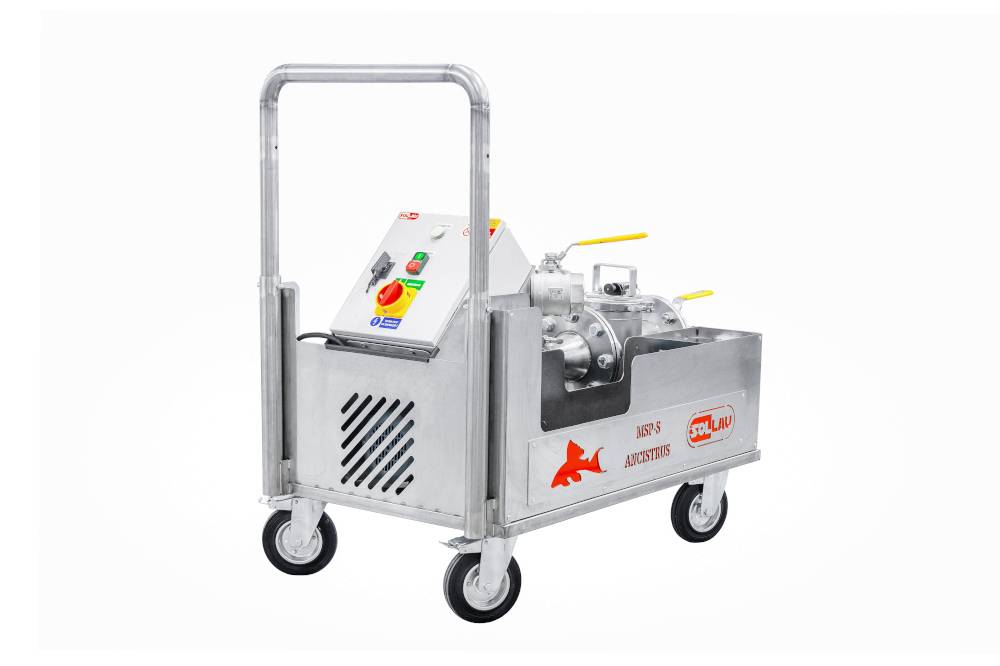

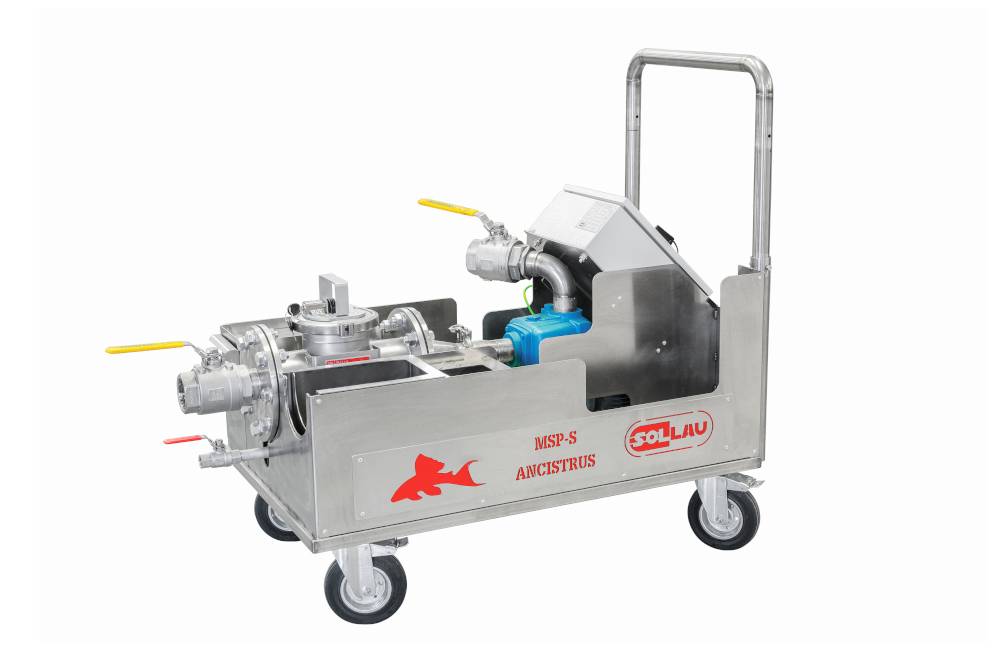

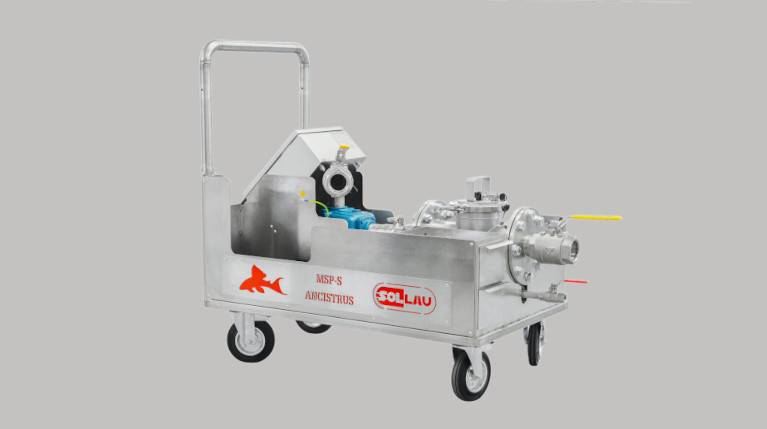

Filtro magnético móvil MSP-S ANCISTRUS
El separador magnético móvil MSP-S ANCISTRUS está diseñado especialmente para la separación de partículas ferromagnéticas de aceites y emulsiones de maquinaria.
Principales ventajas del separador MSP-S ANCISTRUS
- Prolongación de la vida útil de los líquidos de corte, de refrigeración e hidráulicos
- Mejora de la superficie de los productos labrados (en el caso de limpieza de aceites y emulsiones de corte o de pulido)
- Reducción de gastos para la compra y posterior eliminación ecológica de filtros desechables
- Reducción de gastos para la compra y posterior eliminación ecológica de líquidos técnicos
- Prolongación de la vida útil de herramientas (p. ej., herramientas de maquinado)
- Limpieza de circuitos con líquidos técnicos incluso fuera del horario normal de trabajo (por ejemplo, por la noche)
- Reducción del desgaste de bombas y boquillas
- Reducción de los gastos de mantenimiento
- Eliminación del tiempo de inactividad de la producción
- Protección permanente de equipos tecnológicos
- Producción continua y fluida
- Gracias a su tamaño compacto y su movilidad, este separador es una solución ideal, por ejemplo, para empresas de servicios en la industria de la maquinaria

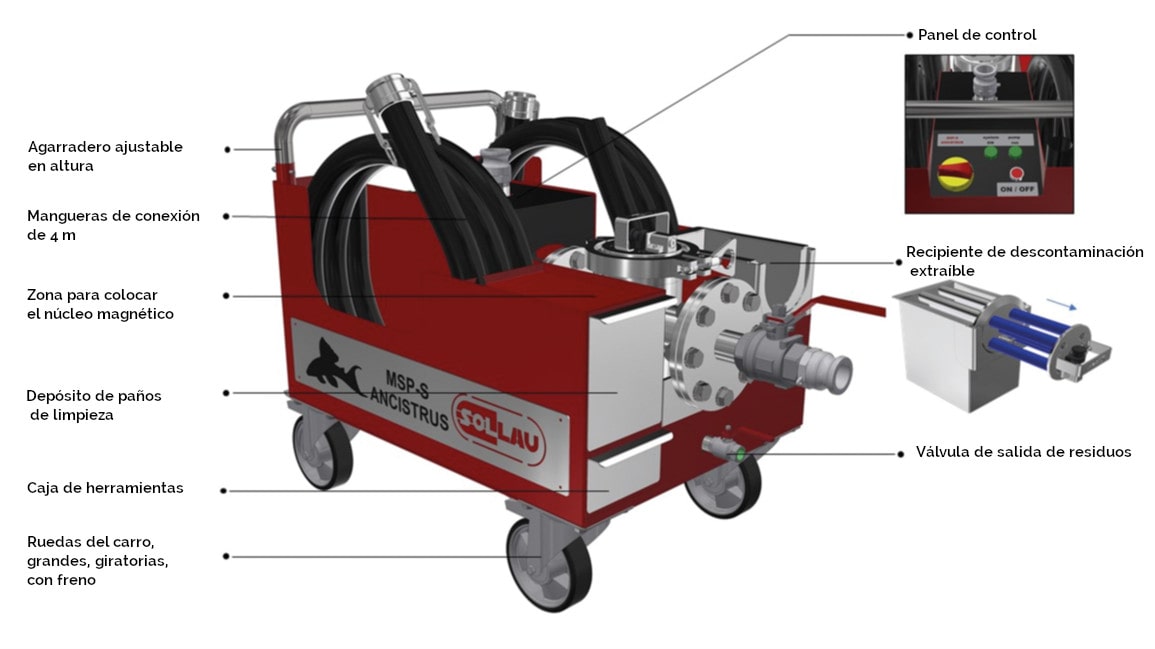

Estructura del separador

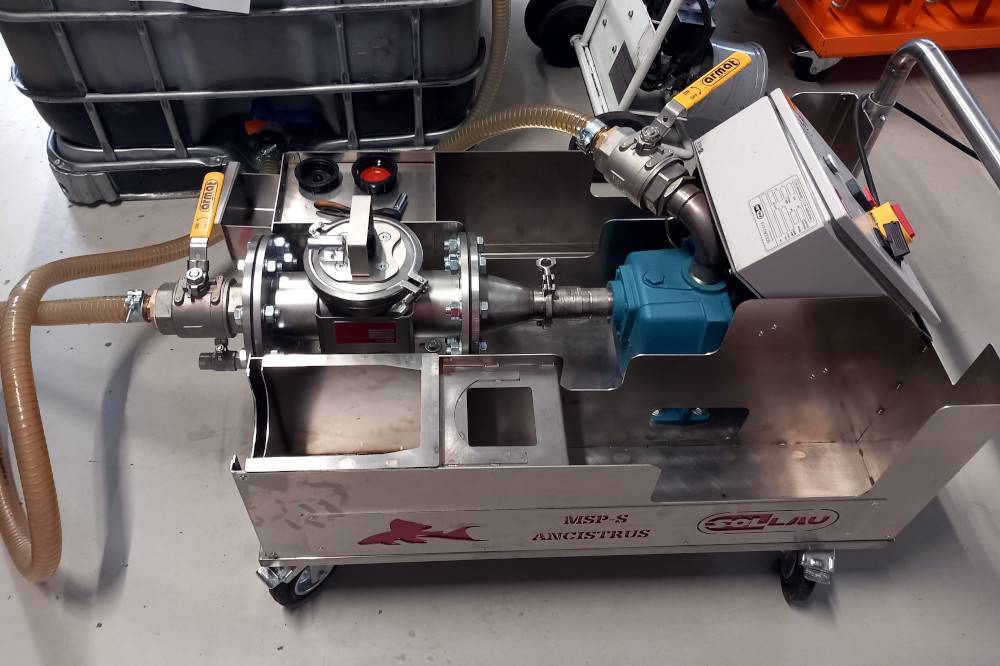

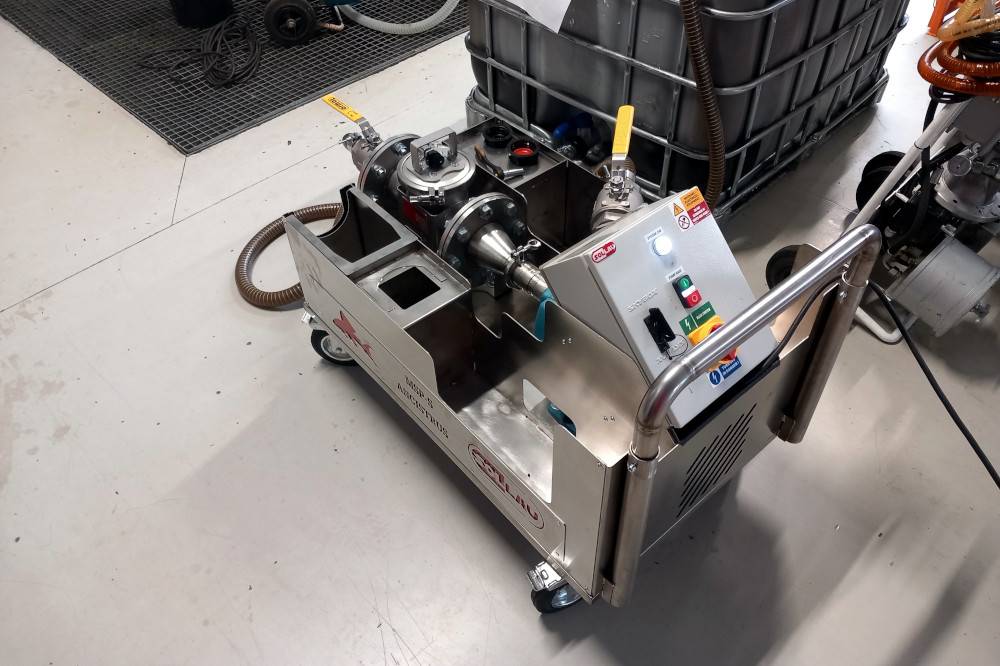

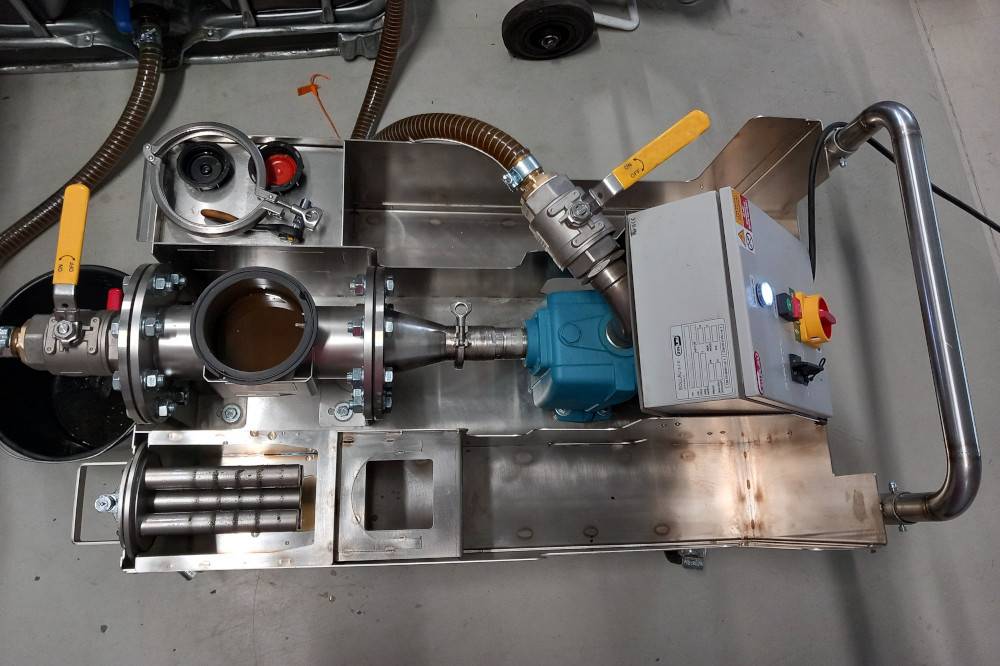

Sobre la plataforma móvil se encuentra un sistema de filtración, compuesto por:
- un filtro magnético de gran potencia,
- una bomba
- un sistema de mangueras con acoplamientos rápidos para la conexión inmediata del separador al circuito a limpiar.

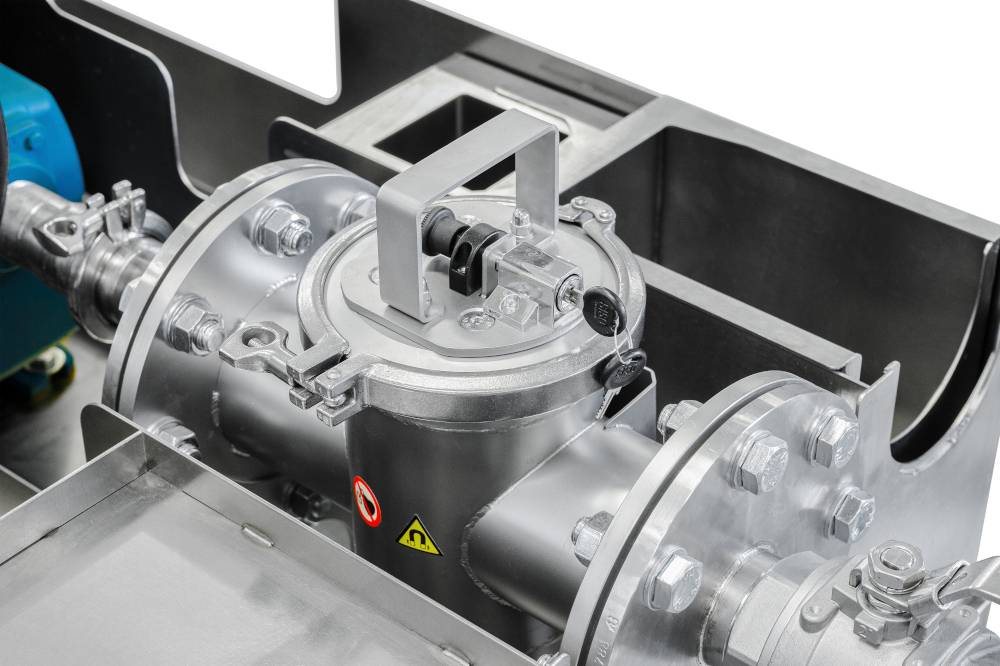

Los núcleos magnéticos están herméticamente cerrados en revestimiento de acero inoxidable (= barras magnéticas) y envueltos en los tubos de protección de acero inoxidable. Gracias a este sistema “tubo en tubo”, las barras magnéticas están protegidas y su vida útil se prolonga considerablemente. De esta manera se también elimina el riesgo de que se desprenda un fragmento del imán o su niquelado y contamine el material limpiado.
El componente magnético está equipado con barras magnéticas con imanes de neodimio más potentes. Los tubos magnéticos crean un ingenioso laberinto, de modo que el material procesado está en contacto con varios tubos magnéticos. Gracias a este laberinto de tubos y a los potentes imanes de neodimio, se garantiza la máxima eficacia de la separación magnética: ¡somos capaces de captar partículas ferromagnéticas desde 1 µ!

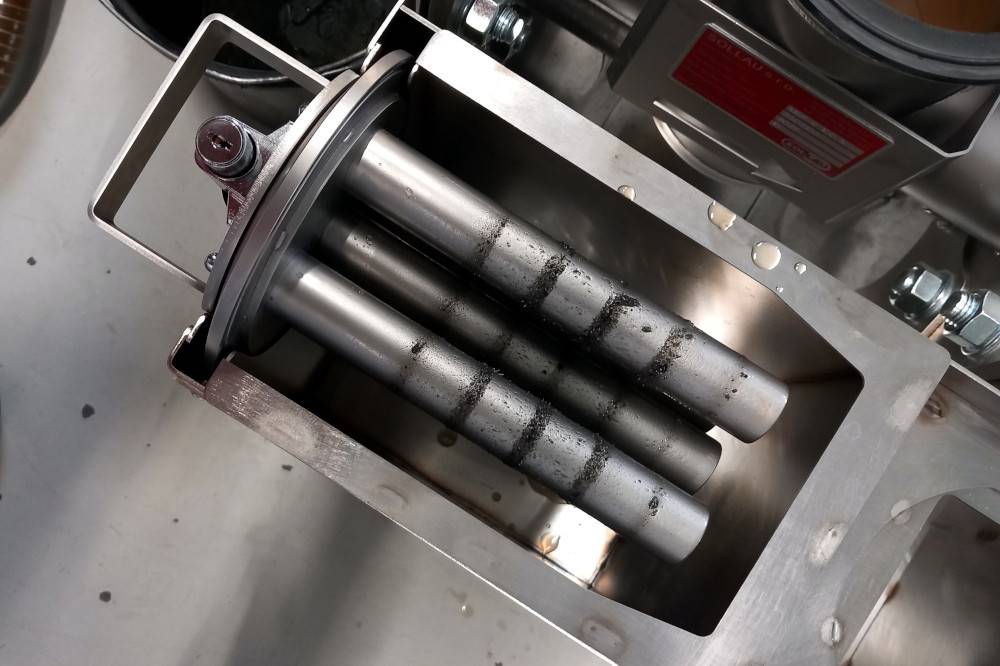

Durante el proceso de separación, las partículas ferromagnéticas atrapadas se mantienen en las partes traseras de las barras magnéticas y, por lo tanto, aparte de no bloquear el flujo del material limpiado, y también están protegidas contra el arrastre indeseado por el flujo del material limpiado.
Limpieza del separador
Después de cerrar la entrada y la salida del líquido, se saca la parte interior del separador y se coloca en el recipiente de retención (que está integrado en la unidad de separación móvil). Después de eso, los núcleos de neodimio se extraen de los tubos protectores de acero inoxidable y las partículas captadas, hasta ahora retenidas por los imanes en la superficie de estos tubos, caen espontáneamente en el recipiente de retención. Luego, es posible volver a ensamblar el separador y reanudar el proceso de limpieza.
SOLLAU: ¡Nuestros productos están soldados por verdaderos profesionales!
Certificaciones de la empresa Sollau para soldaduras:
Autorización para realizar soldaduras en equipos a presión según PED 2014/68/UE
Certifcación para soldadura según EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 a 5, EN 13445 - 1 a 5
MSP-S ANCISTRUS
- Resistencia a la presión de hasta 8 bares
- Flujo magnético de 16.000 Gauss en el núcleo magnético y de hasta 11.500 Gauss en el tubo protector
- Gran superficie magnética = gran capacidad de retención
- Versión móvil = traslado rápido del separador

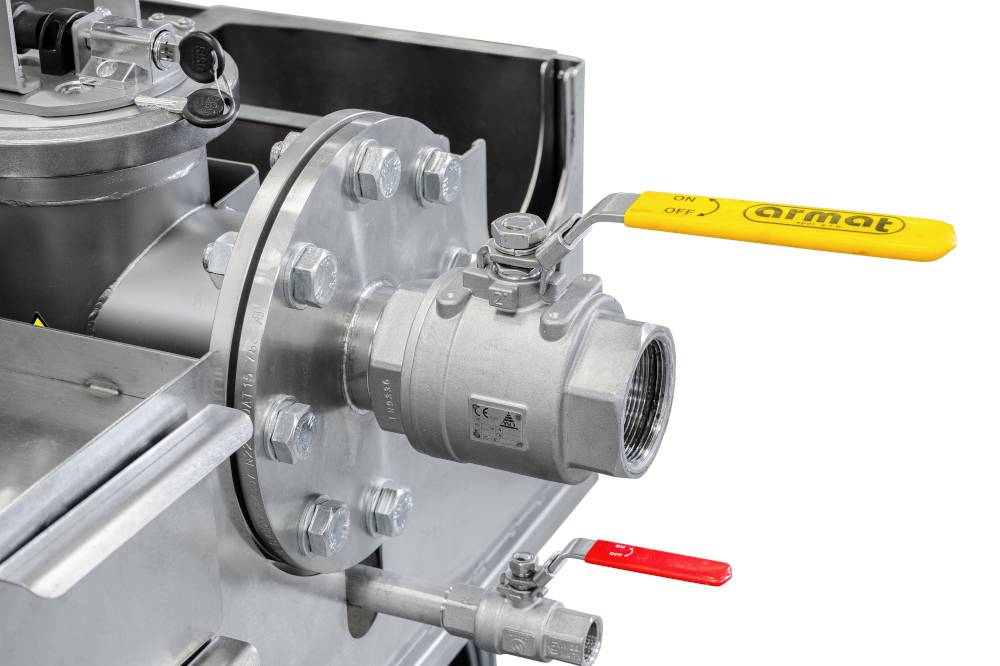

- Fácil conexión gracias al sistema de acoplamiento rápido universal
- Tamiz mecánico para la captura de partículas no ferrosas (equipamiento opcional)
Datos técnicos
Dimensiones totales de la unidad de separación móvil MSP-S ANCISTRUS
- Altura sin agarradero: 666 mm
- Altura con agarradero: 1 000 mm
- Altura de ruedas: 182 mm
- Longitud: 1 321 mm
- Anchura: 600 mm
Descripción de la bomba
Calpeda AM 40-10B (230 V, 50 HZ, motor: 2.900 rpm, 0,55 kW, peso aprox. de 20 kg, uso para agua limpia o ligeramente sucia, presión: 6 bares, IP 54, altura de aspiración máxima: 12,9 m)
Conexión
Mangueras de entrada y de salida de cuatro metros, fabricadas en PVC resistente al aceite. Las mangueras se suministran con conectores de cierre rápido que garantizan una conexión fácil y rápida del equipo de limpieza móvil al circuito que se está limpiando.
| Producto | Diámetro de entrada/salida (mm) | Hoja de datos (EN) |
|---|---|---|
| MSP-S 100 N ANCISTRUS | 100 | Visualizar el PDF |
El separador magnético móvil MSP-S ANCISTRUS está diseñado principalmente para separar partículas ferromagnéticas de aceites y emulsiones industriales, concretamente de fluidos de corte, rectificado, refrigeración e hidráulicos. Gracias a su diseño móvil y compacto, es la solución ideal para empresas de servicio en el sector de la mecanización y para la limpieza de circuitos de fluidos técnicos fuera del horario normal de producción, por ejemplo, durante la noche.
El separador MSP-S ANCISTRUS está equipado con imanes de neodimio con una inducción de 16.000 G en el núcleo y 11.500 G en la carcasa del tubo magnético. La inducción máxima alcanzable dentro de la gama MSP-S es de 18.700 G, con una fuerza de arranque de hasta 176 N. Se capturan impurezas ferromagnéticas a partir de 1 micrón de tamaño.
La unidad móvil sobre chasis con ruedas forma un conjunto completo compuesto por el separador magnético, una bomba Calpeda AM 40-10B (230 V, 0,55 kW, presión 6 bar) y un juego de mangueras de PVC resistente a aceites de cuatro metros de longitud. Las mangueras están equipadas con acoplamientos rápidos para la conexión inmediata al circuito que se va a limpiar. La unidad también incluye un depósito de recogida integrado para las impurezas capturadas.
Tras cerrar la entrada y la salida del líquido que se va a limpiar, se extrae el cuerpo del separador y se introduce en el depósito de recogida integrado. Los núcleos de neodimio se extraen de los tubos protectores de acero inoxidable y las partículas de Fe capturadas caen por sí solas al depósito. A continuación, el separador se vuelve a ensamblar y el proceso de limpieza puede continuar. Como equipamiento opcional, se dispone de un tamiz mecánico para la retención de impurezas no magnéticas.
El separador MSP-S ANCISTRUS está diseñado para una presión de trabajo de hasta 8 bar. La bomba Calpeda AM 40-10B integrada en la unidad móvil trabaja a 6 bar con una altura de aspiración máxima de 12,9 m. Para requisitos específicos, ofrecemos fabricación a medida.
La limpieza magnética periódica de los fluidos técnicos prolonga su vida útil y reduce los costes de adquisición de nuevos fluidos y de su eliminación ecológica. Mejora la calidad superficial de las piezas mecanizadas y se prolonga la vida útil de las herramientas. El separador también reduce el desgaste de bombas y toberas, elimina las paradas de producción y limita los costes de mantenimiento de los equipos de proceso.
El separador se fabrica de acuerdo con la habilitación para la soldadura de equipos a presión conforme a la directiva PED 2014/68/UE, con certificación según EN-ISO 3834-2, EN 1090-2, EN 13480-1 a 5 y EN 13445-1 a 5. Realizamos pruebas gratuitas de su material en el separador en un plazo de tres días: compruebe así que el equipo cumple sus requisitos antes de tomar la decisión de compra.
