Línea de separación móvil – visión general de la tecnología
Línea de separación móvil para clasificar metales magnéticos y no magnéticos del material inerte. Consta de dos módulos. Ambos módulos están montados en una plataforma Abroll, por lo que toda la línea puede trasladarse fácilmente.
La línea incluye separadores magnéticos estándar para eliminar impurezas férricas y un separador de corrientes de Foucault para separar metales no magnéticos de materiales no metálicos.
La segunda parte de la línea de clasificación móvil está carenada. Cada parte de la línea puede utilizarse de forma independiente o conjunta, según el objetivo de separación.
Diseñaremos la configuración de la línea de separación móvil y sus componentes para que se ajusten al objetivo de separación y a sus necesidades.
La línea de separación móvil consta de los siguientes equipos

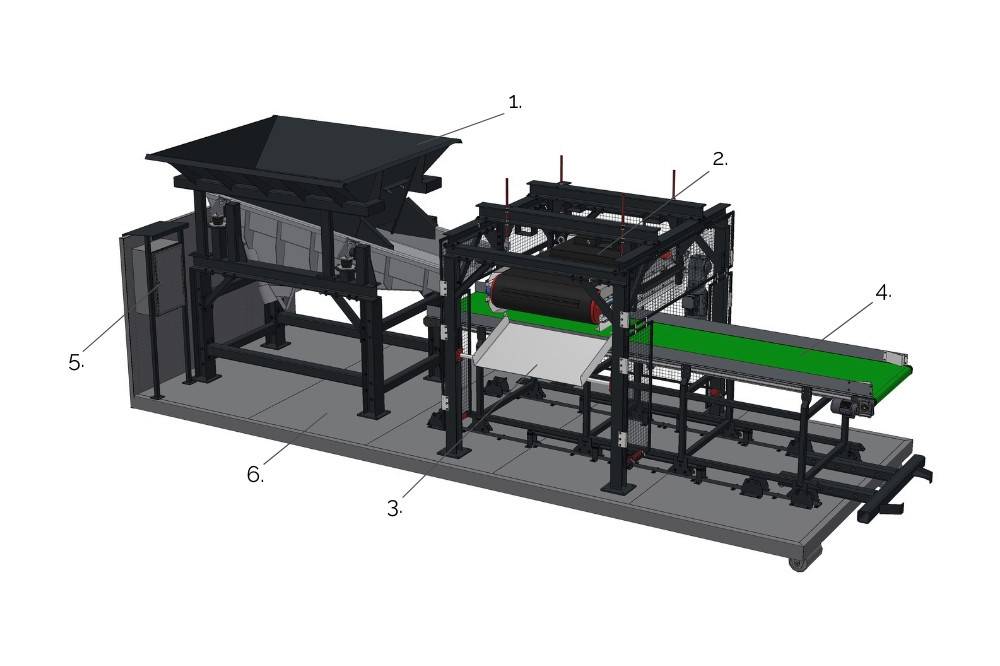

Módulo 1
- 1Alimentador vibratorio con tolva
- 2Placa magnética autolimpiante DND-AC
- 3Canaleta – contaminantes Fe
- 4Transportador de banda
- 5Cuadro eléctrico 1
- 6Contenedor Abroll 1

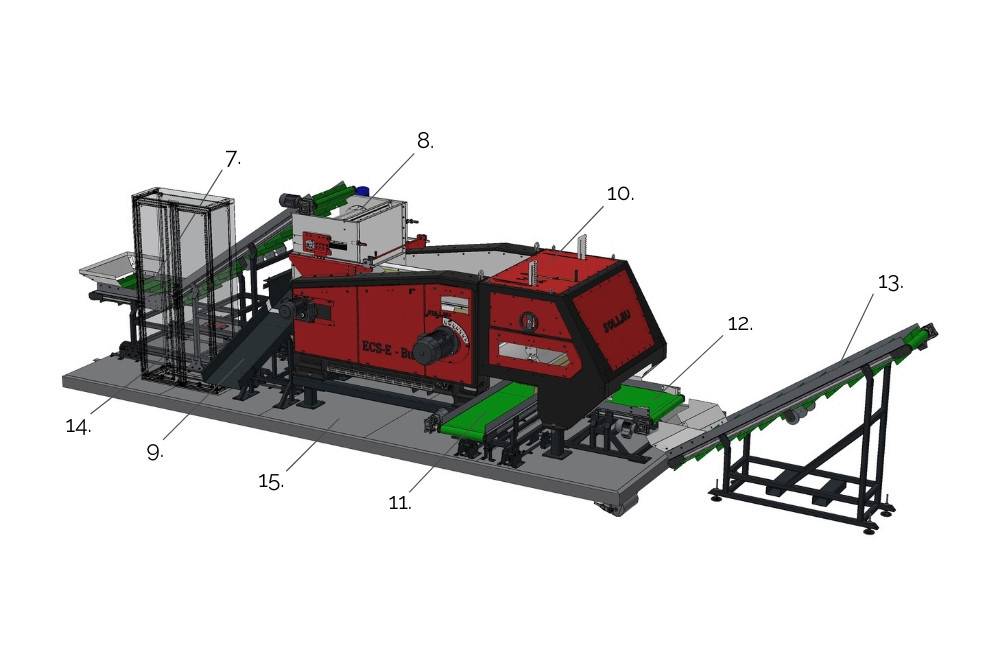

Módulo 2
- 7Transportador de banda acodado
- 8Tambor magnético
- 9Canaleta – contaminantes Fe
- 10ECS – E BULL
- 11Transportador de banda – material inerte
- 12Transportador de banda – metales no magnéticos
- 13Transportador de evacuación
- 14Cuadro eléctrico 2
- 15Contenedor Abroll 2
1 Alimentador vibratorio con tolva
- Canal vibratorio – longitud 3000 mm, ancho 950 mm
- Volumen de la tolva aprox. 1,5 m3
- Material de la tolva – acero 11 373/11 523
- Acabado superficial – pintura RAL según requisitos
2 Placa magnética autolimpiante DND-AC Ms2 F JAGUAR – separación magnética, 1ª etapa
- Separador magnético automático para eliminar partículas Fe
- 1ª etapa de separación magnética – captura el volumen principal de partículas ferromagnéticas
- Imanes de ferrita
- Altura de suspensión 270 mm
- La estructura de suspensión del DND-AC es desmontable para que la línea pueda funcionar sin esta etapa de separación
- Material de la estructura – acero 11 373/11 523
- Acabado de la estructura – pintura RAL según requisitos
3 Canaleta – contaminantes Fe
4 Transportador de banda
- Ancho útil de banda – 800 mm
- Longitud del transportador – 3500–4000 mm
- Accionamiento NORD 1,1 kW con variador de frecuencia
- Material del transportador – acero 11 373/11 523
- Acabado del transportador – pintura RAL según requisitos
5 Cuadro eléctrico 1
- Control del alimentador vibratorio + DND-AC + transportador de banda
- Cuadro independiente para el Módulo 1 – puede conectarse con el Cuadro 2 (Módulo 2) para operar toda la línea desde el Cuadro 2
6 Contenedor Abroll 1
- Dimensiones: 6500 × 2550 × 1470 mm.
- Gancho 50 mm – acero 11523 – forma según DIN 30722.
- Altura del gancho 1570 mm.
- Patines INP 180, paso según DIN 30722 – refuerzo en patines según DIN 30722.
- Montantes INP 180.
7 Transportador de banda acodado
- Ancho útil de banda – 800 mm
- Longitud del transportador – 3600 mm
- Accionamiento NORD 1,1 kW con variador de frecuencia
- Material del transportador – acero 11 373/11 523
- Acabado del transportador – pintura RAL según requisitos
8 Tambor magnético MBZ 304 N 800 GRIZZLY – separación magnética, 2ª etapa
- Separador magnético automático para eliminar partículas Fe
- 2ª etapa de separación magnética – para garantizar la separación perfecta de partículas Fe
- Imanes de neodimio NdFeB muy potentes
- Diámetro del tambor 204 mm, longitud 800 mm
- Recubrimiento del tambor – inoxidable 1.4301
- Posición del tambor magnético ajustable
- Material de la estructura – acero 11 373/11 523
- Acabado de la estructura – pintura RAL según requisitos
9 Canaleta – contaminantes Fe
- Equipada con accionamiento vibratorio
10 Separador de corrientes de Foucault ECS–E 800 BULL 12 – separación de metales no magnéticos
- Separador basado en corrientes de Foucault – separa metales no magnéticos (aluminio, cobre, latón) del material inerte (madera, plástico, papel,…)
- Separador con rotor montado excéntricamente
- Separación de partículas desde 1 mm
- Ancho de banda 800 mm
- Ajuste continuo de la posición del rotor en funcionamiento
11 Transportador de banda – material inerte
- Evacuación del material inerte separado – madera, papel, plástico, vidrio,…
- Transportador montado sobre carriles – fácil extracción e inserción (para transporte)
12 Transportador de banda – metales no magnéticos
- Evacuación de los metales no magnéticos separados – aluminio, cobre, latón,…
- Transportador montado sobre carriles – fácil extracción e inserción (para transporte)
13 Transportador inclinado – metales no magnéticos
- Descarga de los metales no magnéticos separados en el contenedor
- Ancho útil de banda – 500 mm
- Accionamiento NORD 1,1 kW con variador de frecuencia
- Material del transportador – acero 11 373/11 523
- Acabado del transportador – pintura RAL según requisitos
14 Cuadro eléctrico 2
- Control del tambor magnético + ECS-E + transportadores
- Cuadro independiente para el Módulo 2 – puede conectarse con el Cuadro 1 (Módulo 1) para operar toda la línea desde el Cuadro 2
15 Contenedor Abroll 2 – con carenado
- Base de contenedor Abroll hasta 12 t, dos lonas laterales correderas, lona trasera, techo fijo
- Dimensiones: 6500 × 2470 × 2484 mm.
- Techo – techo de chapa fija de 1,5 mm
- Lados – lona corredera tensada con cinchas, lona trasera abatible
- Gancho 60 mm – acero 11523 – forma según DIN 30722.
- Altura del gancho 1570 mm.
