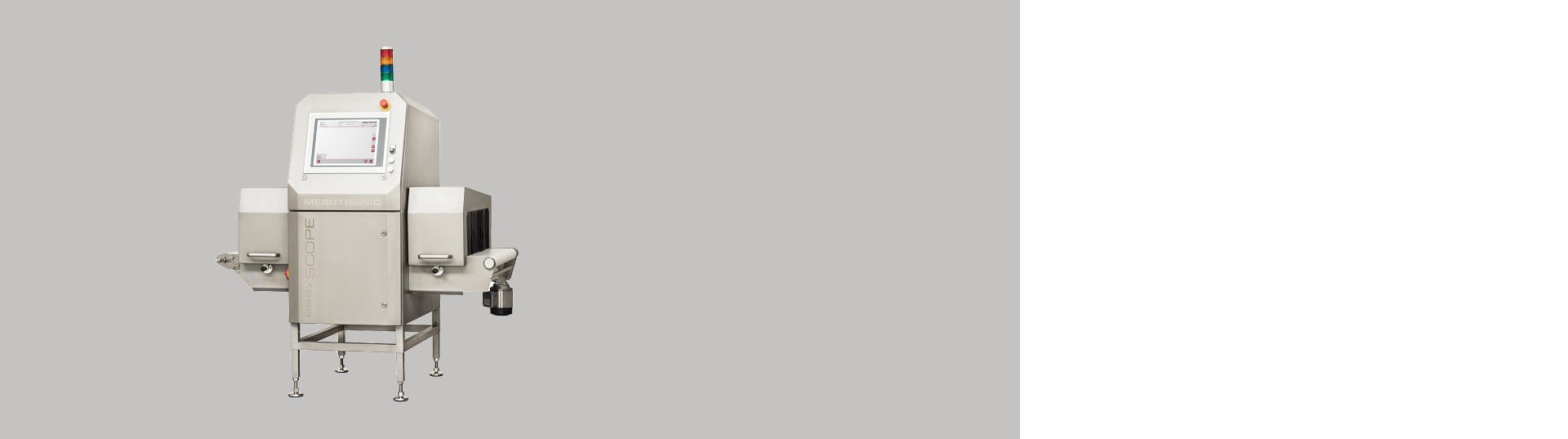

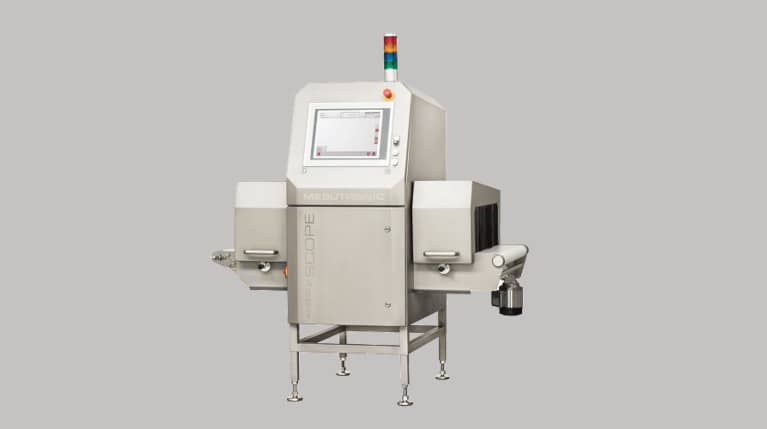

Aparato de rayos X de control easySCOPE
El aparato de rayos X de control easySCOPE sirve para la inspección final de los productos envasados.
Este sistema de control por rayos X es el sistema ideal para garantizar productos envasados de la más alta calidad. Se utiliza con mayor frecuencia en la industria alimentaria.
La principal diferencia en comparación con el detector de metales es que aparato de rayos X de control easySCOPE permite la detección no solo de impurezas metálicas, sino también no metálicas, como vidrio, plástico o piedra. Suele pasar que estos contaminantes peligrosos están contenidos en el producto final y el uso de un aparato de rayos X industrial es la única forma de detectar dichos contaminantes. Las normas para el control de calidad del producto final en la industria alimentaria son cada vez más estrictas, por lo que el uso del aparato de rayos X se está convirtiendo en una necesidad.
El uso del aparato de rayos X easySCOPE proporciona la máxima fiabilidad y seguridad. Al mismo tiempo, ahorra dinero gracias a su excelente relación precio/rendimiento.
Principio del funcionamiento del aparato de rayos X de control

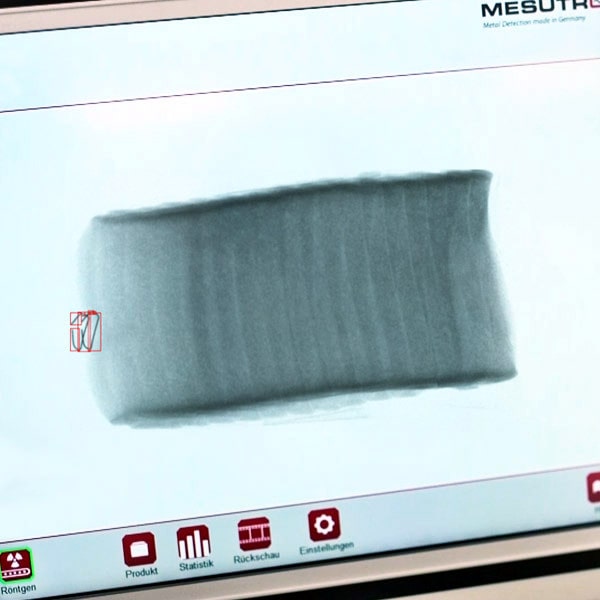

Las ondas electromagnéticas son emitidas por un generador y penetran en el producto. Por otro lado, la radiación no absorbida es captada por los diodos del receptor. El reconocimiento de cuerpos extraños se realiza evaluando la diferencia de densidad entre el producto y el contaminante. En especial, en el caso de productos de aluminio u otros productos altamente conductivos, la precisión de reconocimiento es varias veces mayor que en un detector de metales de campo magnético convencional.
Seguridad del producto
El hecho de que el aparato de rayos X de control permita detectar no solo impurezas metálicas, sino también no metálicas (vidrio, piedra, plástico,...), garantiza la máxima seguridad y calidad del producto final. También es posible inspeccionar productos envasados en láminas metalizadas. También es posible excluir, por ejemplo, los clips de cierre de la detección y al mismo tiempo monitorear su presencia.
Exigencia mínima del mantenimiento
Para minimizar los gastos de mantenimiento, los componentes, como un generador de rayos X y un receptor de rayos X, son fácilmente accesibles desde el frente.
Alta flexibilidad
Gracias a una amplia gama de componentes configurables, es posible entregar el equipo para satisfacer perfectamente sus requerimientos.
Equipamiento opcional:
Los aparato de rayos X de control easySCOPE se pueden suministrar con una amplia gama de equipos adicionales:
- Grado de protección: IP 65
- Versión para altas temperaturas de hasta 45 grados centígrados
- Sistema de eliminación: empujador, boquillas de aire
- Caja con cerradura para contaminantes
- Ruedas de acero inoxidable
- Rieles de guía laterales de acero inoxidable
- Funciones avanzadas de procesamiento de la imagen: ocultar clips
- Pesaje de control
- mesuNET: posibilidad de acceso remoto al equipo
Dimensiones
| Versión | A | B | H |
|---|---|---|---|
| 190 | 131 | 190 | 120 |
| 238 | 164 | 238 | 120 |
Alcance de la entrega
La entrega del aparato de rayos X de control easySCOPE incluye:
- Aparato de rayos X de control con cubierta frontal y transportador integrados
- Potente ordenador industrial con Windows 10
- Pantalla táctil de 15"xx
- Sistema de eliminación de alta velocidad
- Luz de señal
- Puerto USB
- SW estándar para el manejo del aparato de rayos X
- Manual de uso
Hoja de datos (EN)
- Revestimiento: acero inoxidable 1.4301, arenado
- Alimentación: 240 V AC, 50/60 Hz
- Potencia de entrada: máx. 500 W (con ventilador), máx. 750 W (con equipo de aire acondicionado)
- Grado de protección: IP 55
- Temperatura de funcionamiento mínima: + 2 °C
- Temperatura de funcionamiento máxima: + 35 °C
- Protección de corriente: 16 A
- Humedad relativa del aire: 0 – 90% (sin condensación)
- Generador de rayos X: máx. 60 KV, máx. 120 W
- Receptor de rayos X X-RAY: uso específico, a partir de un tamaño de diodo de 0,4 mm
- Emisión de rayos X X-RAY: máx. 0,5 MSV/H
- Longitud del transportador: cualquiera a partir de 800 mm
- Altura del transportador: cualquiera a partir de 650 mm
- Anchura de la cinta: 250 mm
- Altura de paso: máx. 120 mm
- Accionamiento: motorreductor
- Velocidad del transportador: hasta 1,2 m/s
- Material del transportador: TPU
- Peso: a partir de 225 kg
Un detector de metales solo capta contaminantes metálicos, mientras que el aparato de rayos X de control easySCOPE también detecta contaminantes no metálicos: vidrio, plásticos y piedras. Si empaqueta productos con riesgo de contaminación por vidrio u otros materiales no metálicos, la inspección por rayos X es el único método de detección fiable. Con normas cada vez más estrictas en la industria alimentaria, el uso de los rayos X se convierte en una necesidad.
El sistema detecta contaminantes metálicos y no metálicos: concretamente vidrio, plásticos, piedras y metales de todo tipo, incluidos aluminio y acero inoxidable. El principio se basa en la evaluación de la diferencia de densidad entre el producto y el contaminante. Para envases de aluminio o productos altamente conductores, la precisión de detección es varias veces superior a la de un detector de metales convencional.
Sí. El aparato de rayos X de control easySCOPE puede inspeccionar productos envasados en film metalizado donde un detector de metales fallaría. Además, puede configurarse la función de enmascaramiento de clips: los clips de cierre se excluyen de la detección, pero el sistema sigue supervisando y evaluando su presencia.
El generador trabaja con un máximo de 60 kV y 120 W, la emisión de radiación es máx. 0,5 mSv/h, la altura de paso máx. 120 mm, el ancho de banda 250 mm y la velocidad de la cinta hasta 1,2 m/s. La carcasa es de acero inoxidable 1.4301, protección IP 55 en versión estándar. El consumo de energía es máx. 500 W (con ventilador) o máx. 750 W (con climatización).
Suministramos el easySCOPE en dos versiones básicas (190 y 238) que difieren en las dimensiones de la apertura de paso. Opcionalmente se puede añadir un sistema de rechazo (empujador o boquillas de aire), una caja con cerradura para contaminantes, pesaje de control, mayor resistencia térmica hasta +45 °C, protección IP 65 o acceso remoto a través de mesuNET. La longitud y la altura de la cinta son configurables según las necesidades a partir de 800 mm y 650 mm respectivamente.

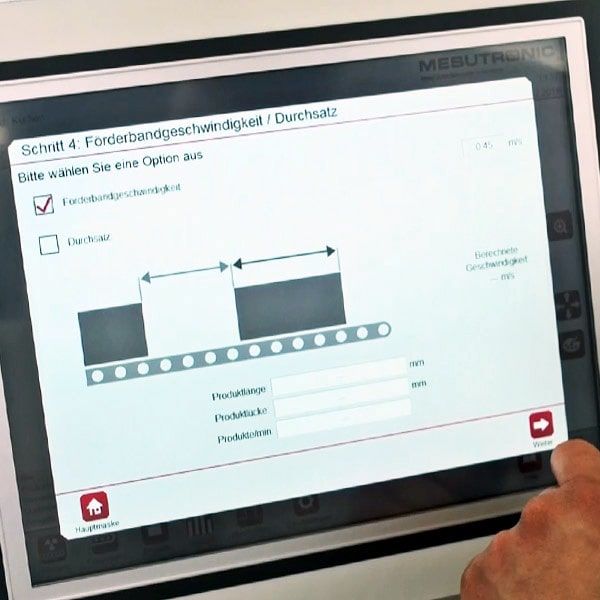

El manejo se realiza a través de una pantalla táctil de 15" con un PC industrial con Windows 10; el software estándar y el manual de usuario se incluyen en el suministro. El generador de rayos X y el receptor son fácilmente accesibles desde la parte delantera, lo que minimiza el tiempo de parada durante el mantenimiento. Para diagnóstico remoto y acceso al equipo puede utilizarse el módulo opcional mesuNET.
Nos encargamos de todo el proyecto: nos desplazamos, realizamos la medición, diseñamos una solución a medida, instalamos, ponemos en marcha y formamos al personal operativo. Posteriormente proporcionamos servicio técnico autorizado en garantía y posventa. Antes del pedido también garantizamos la realización de pruebas con su material en el equipo en un plazo de tres días, de forma gratuita.
