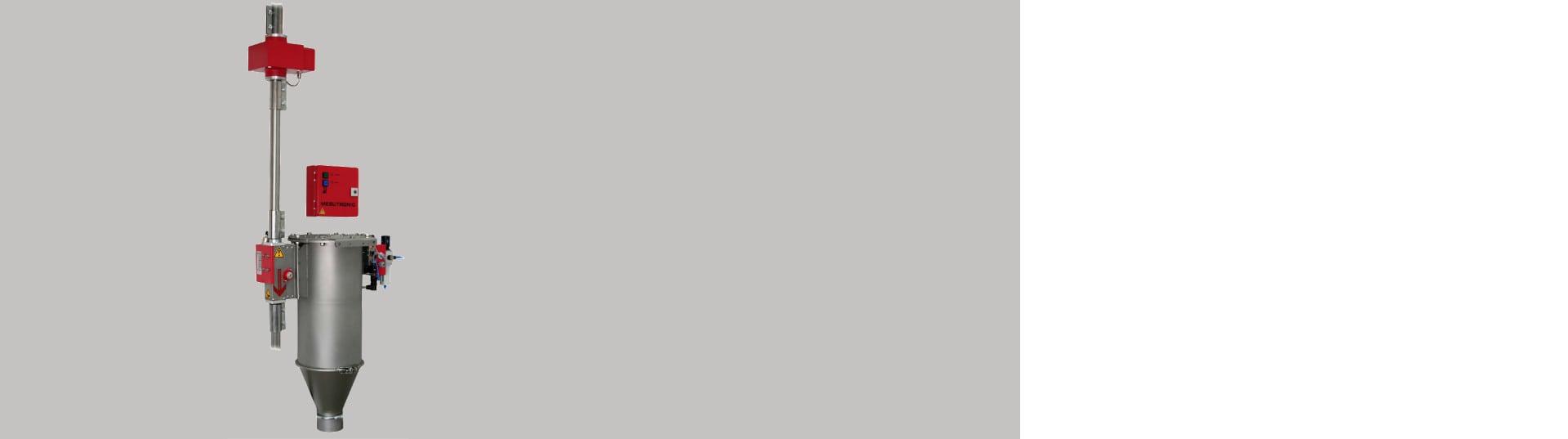

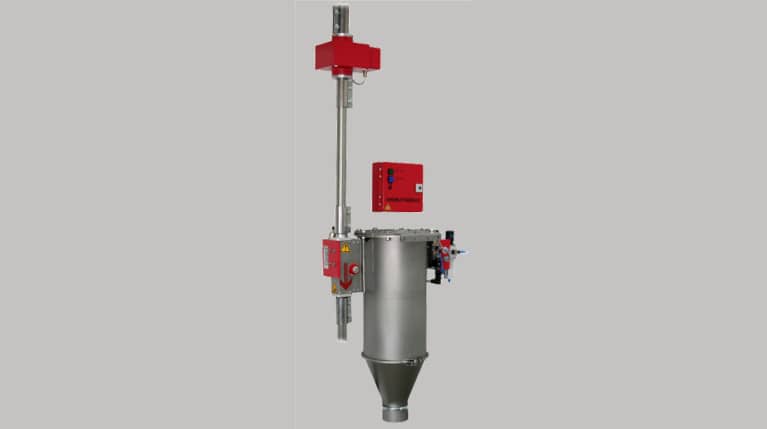

Detector de metales para tuberías P-TRON 03 FM
El detector de metales para tuberías QUICKTRON 03 R con un precio muy ventajoso se utiliza para detectar partículas metálicas en materiales friables transportados por tuberías al vacío. Está diseñado para su instalación en tuberías verticales y horizontales. A menudo se utiliza para detectar metales en material plástico (granulado, regranulado, escamas,...).
El detector es completamente automático y está equipado con una aleta de eliminación de alta velocidad, que permite eliminar los contaminantes con mucha precisión y minimizar la pérdida del producto bueno.
Las principales ventajas de este detector de metales incluyen el bajo precio, que permite un retorno de la inversión muy rápido y una instalación muy fácil.
Suministramos este detector de serie con una abertura de entrada con un diámetro de 38 – 80 mm.
El manejo de la unidad de control es muy fácil, la unidad es estable y resistente.
Ventajas principales del detector de metales para tuberías
- Detección de metales para tuberías neumáticas sin interrumpir el flujo de material.
- Detecta y separa automáticamente todos los metales libres y ocultos en el material.
- Instalación flexible en tuberías existentes, independientemente de la dirección del flujo de material, de forma rápida y económica.
- Manejo convincentemente simple.
- Funcionamiento preciso y confiable.

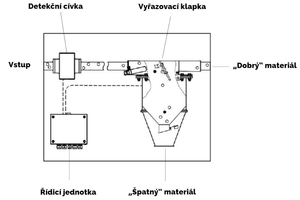

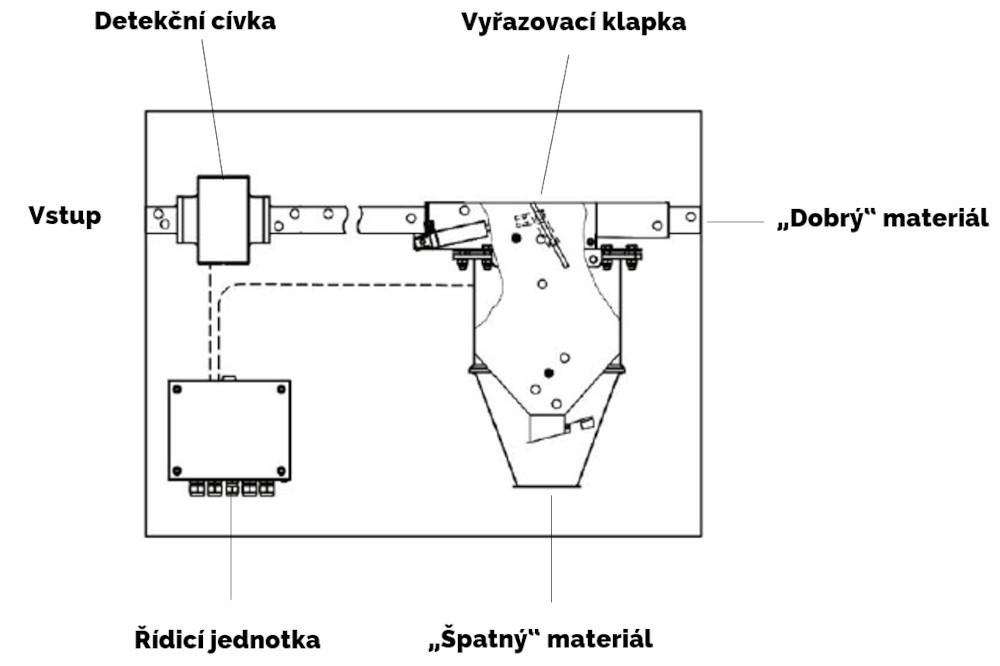

Principio de funcionamiento del detector de metales
El detector de metales de la serie P-TRON se instala en una tubería que transporta neumáticamente materiales friables. El material inspeccionado pasa a través de la bobina de detección. Si el material está contaminado con un contaminante metálico, la bobina detecta este metal y emite una señal para abrir la aleta. El contaminante metálico, aun con parte del material, es redirigido a la tolva del material incorrecto. Luego, la aleta vuelve automáticamente a su posición original. El funcionamiento del detector, incluida la eliminación de contaminantes, es totalmente automático.
Gracias a la aleta de eliminación de alta velocidad utilizada, su funcionamiento es muy rápido y preciso, lo que conduce a la minimización de pérdidas del material bueno.El tiempo de disposición del material es ajustable.
El detector de metales para tuberías P-TRON 03 FM es:
- Confiable: en funcionalidad y detección de metales
- Resistente: en tecnología y rendimiento
- Rápido: en respuesta y limpieza
Equipamiento opcional
Los detectores P-TRON 03 FM se pueden suministrar con una amplia gama de accesorios adicionales:
- Dispositivo de advertencia: faro, zumbador
- Contador de ciclos de eliminación
Dimensiones
P-TRON 03 FM H – instalación horizontal
| ØA | B (mm) | C (mm) | D (mm) | E (mm) | G (mm) | K (mm) |
|---|---|---|---|---|---|---|
| 38, 45, 50, 55, 60 | 270 | 340 | 554 | 75 | 90 | 150 |
| 65, 70, 75, 80 | 310 | 430 | 566 | 80 | 98 | 160 |
P-TRON 03 FM V – instalación vertical
| ØA | B (mm) | C (mm) | D (mm) | E (mm) | G (mm) |
|---|---|---|---|---|---|
| 38, 45, 50, 55, 60 | 270 | 340 | 246 | 150 | 600 |
| 65, 70, 75, 80 | 310 | 430 | 250 | 160 | 620 |
Podemos suministrarle un detector de metales en caída con altura, diámetro de abertura, marco, etc. diferentes para satisfacer sus necesidades.
Contáctenos – le pediremos que especifique las modificaciones requeridas y prepare una oferta exactamente para su operación.
Sensibilidad del detector
La sensibilidad del detector depende de muchos parámetros, como el diámetro de la abertura (cuanto menor sea el diámetro de la abertura, mayor será la sensibilidad del detector), la velocidad del material, la densidad del producto, su temperatura, la humedad, etc.
Para seleccionar el detector de metales más adecuado con la sensibilidad requerida para su aplicación, recomendamos realizar una prueba de su material. Realizaremos estas pruebas de forma gratuita. Póngase en contacto con nosotros, acordamos las pruebas y el envío de muestras de su material.
Tabla de la sensibilidad del detector P-TRON 03 FM
| Modelo | P-TRON 03 FM 38 | P-TRON 03 FM 45 | P-TRON 03 FM 50 | P-TRON 03 FM 55 | P-TRON 03 FM 60 | P-TRON 03 FM 65 | P-TRON 03 FM 70 | P-TRON 03 FM 75 | P-TRON 03 FM 80 |
|---|---|---|---|---|---|---|---|---|---|
| Anchura de abertura (mm) | 38 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 |
| Bolita de hierro (mm) | 0,6 | 0,9 | |||||||
| Bolita NonFe (mm) | 0,6 | 1,0 | |||||||
| Bolita SS (mm) | 1,0 | 1,5 | |||||||

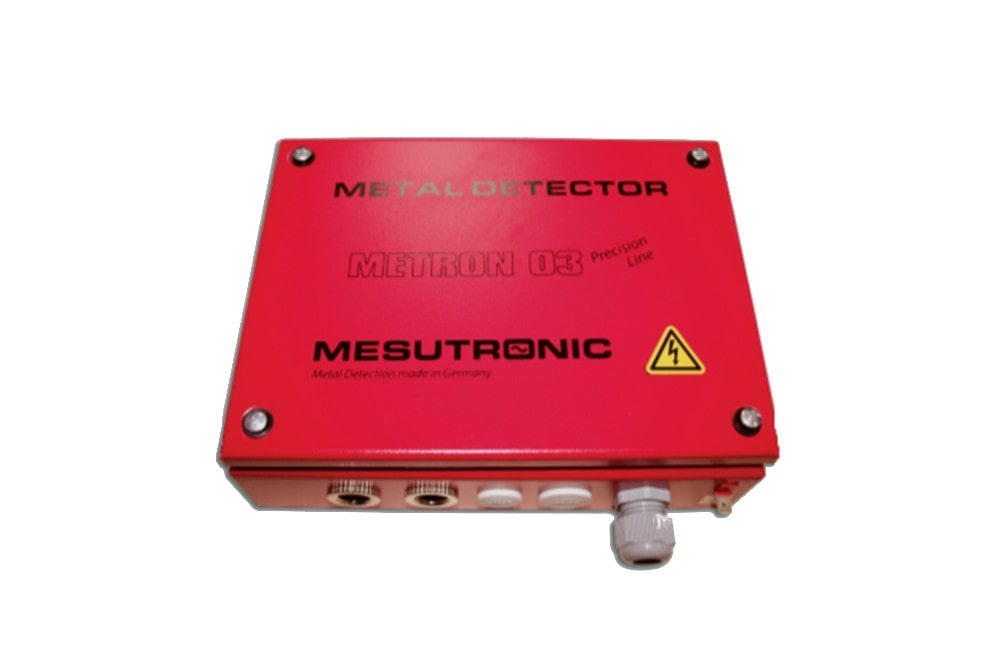

Unidad de control AMD 03
Una buena unidad de control es fundamental para el correcto funcionamiento de cualquier detector. Nuestra unidad de control se fabrica haciendo gran hincapié en el tratamiento y los componentes utilizados de alta calidad.
El resultado es una unidad de control estable con una serie de funciones (enumeramos solo algunas de ellas):
- Manejo sencillo
- Monitorización del correcto funcionamiento del sistema
- Supresión del efecto de las vibraciones del transportador
- Fácil diagnóstico y reparación
- Puesta en equilibrio continua de la unidad
- Señalización óptica de la detección y de averías
Alcance de la entrega
La entrega de los detectores P-TRON 03 FM incluye:
- Cabezal de detección
- Unidad de control
- Cables de conexión
- Manual de uso
- Alimentación: 100 – 240 V AC, 50/60 Hz
- Potencia de entrada: máx. 0,4 A
- Grado de protección: IP 54
- Temperatura de funcionamiento mínima: -10 °C
- Temperatura de funcionamiento máxima: +50 °C
- Humedad relativa del aire: 0 – 95 % (sin condensación)
- Velocidad de transporte: 0,5 – 30 m/s
- Consumo del aire comprimido: 0,2 l por separación
- Material: diámetro 0,5 – 8,0 mm
- Cable de alimentación: 1,8 m con clavija
