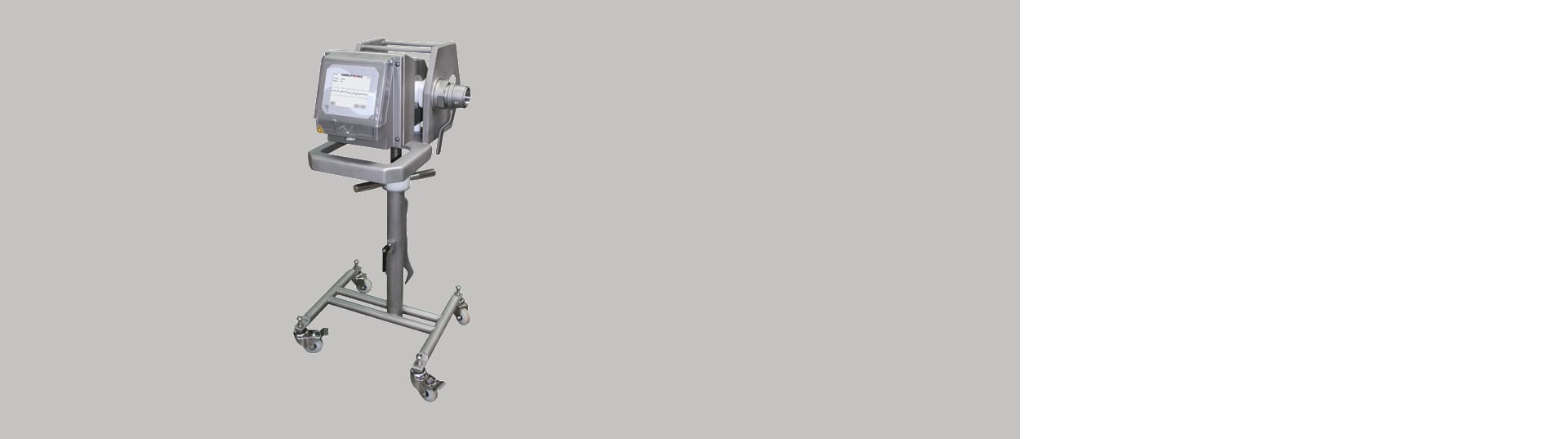

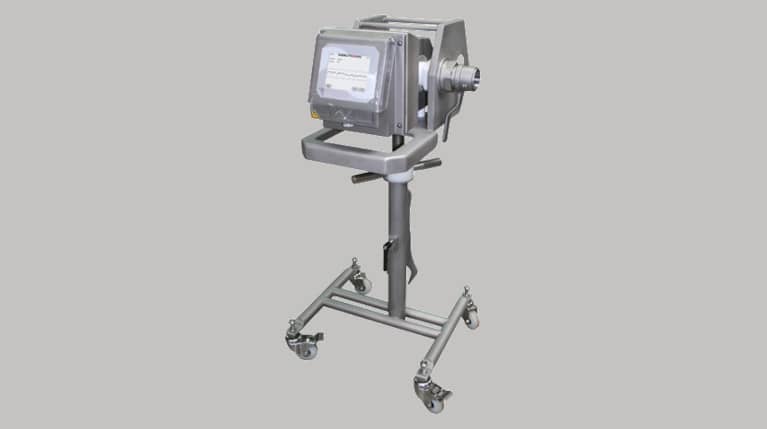

Detector móvil de metales para tuberías MEATLINE 07

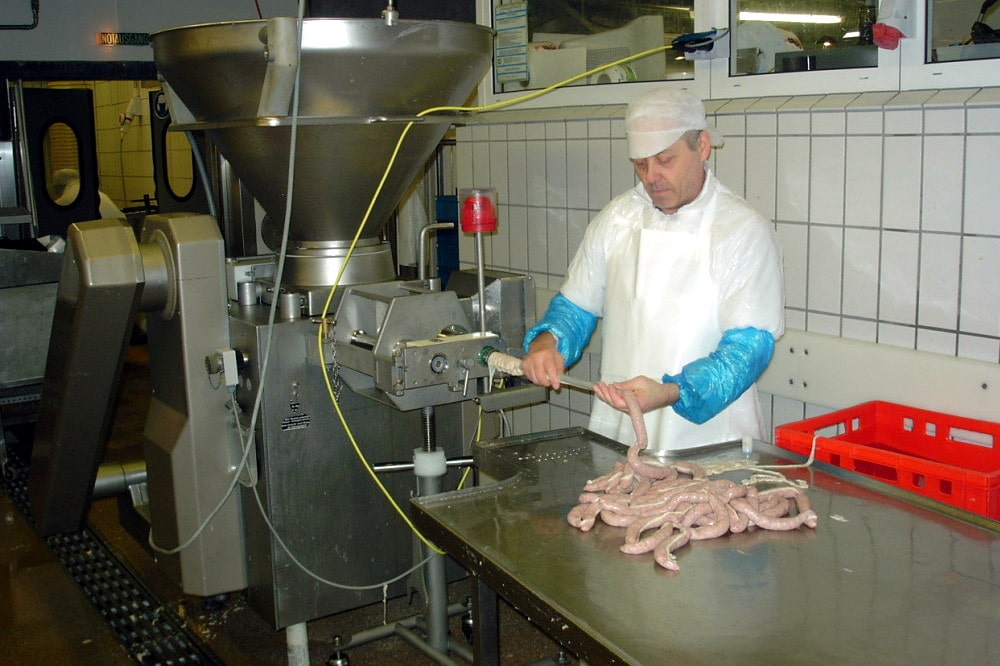

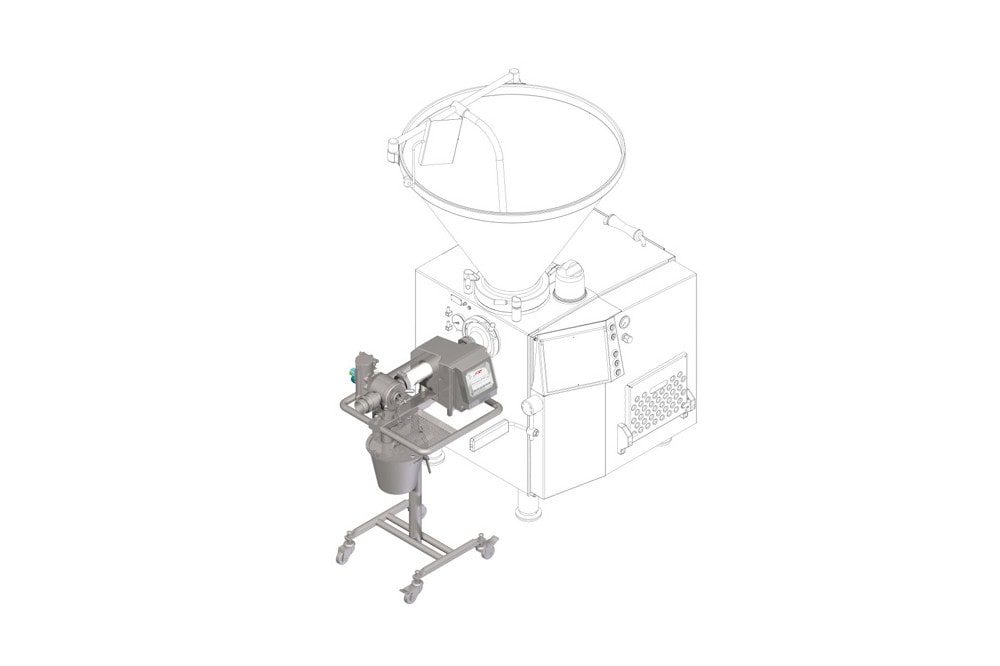

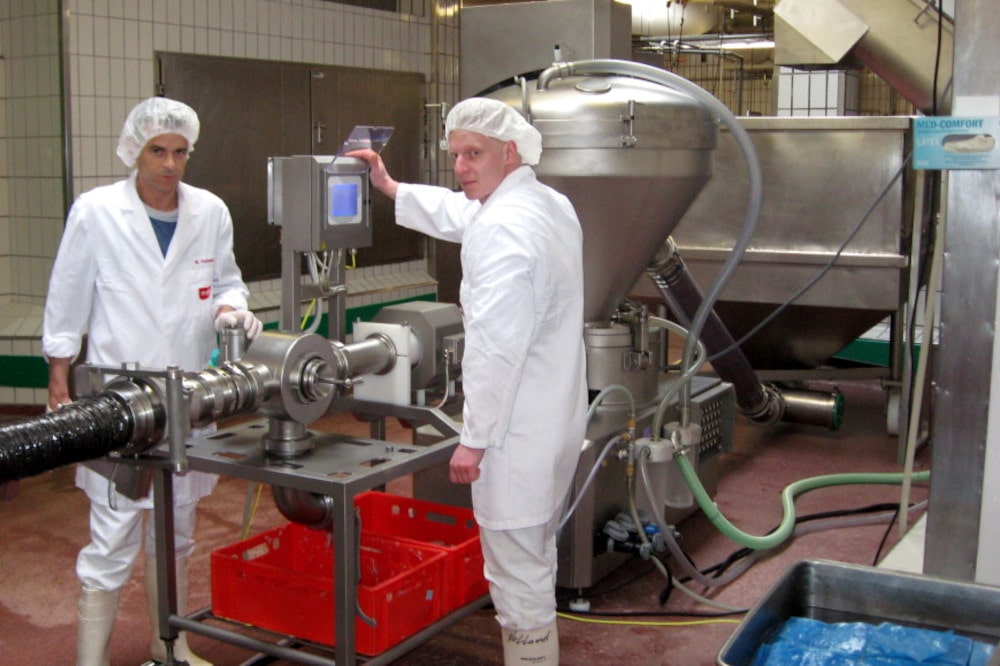

Detector móvil de metales para tuberías MEATLINE 07 con unidad de control integrada para el uso en la industria cárnica y de charcutería. Está preparado para la conexión a una envasadora al vacío, para la detección en los productos pastosos, como, por ejemplo, en la fabricación de productos de carne.
MEATLINE 07 también se puede instalar en tuberías a presión.
Está fabricado con acero inoxidable y haciendo gran hincapié en el diseño higiénico. ¡No hay rincones o grietas inaccesibles donde el material pueda asentarse!
Se trata de detectores de metales con alta precisión y gran fiabilidad.Este detector está equipado con la unidad de control AMD 07 de alta calidad con una serie de funciones avanzadas. Dicha unidad está equipada con un display táctil, por lo que su manejo es sencillo e intuitivo.
La bobina del detector tiene varias capas de blindaje y no requiere un tubo de plástico del sensor. Como resultado, el detector es inmune a las interferencias electromagnéticas externas, lo que permite una detección de metales extremadamente precisa.
¡El detector de metales MEATLINE 07 permite la detección de metales a velocidades de hasta 1,2 m/s!
Ventajas principales del detector de metales para tuberías
- Detector de metales móvil para la conexión a una envasadora al vacío, para la detección en los productos pastosos, como, por ejemplo, en la fabricación de productos de carne. El detector está equipado con la unidad electrónica de evaluación AMD 07 para una máxima precisión de detección y una gestión de datos eficiente. Gracias a la intuitiva pantalla táctil en color, este detector de metales es eficiente y fácil de usar. Detecta todas las partículas metálicas, tanto sueltas como en forma de inclusiones en el producto final.
- Conectable a todas las envasadoras al vacío comerciales habituales.
- Limpieza económica y sin herramientas en unos pocos pasos.
- Apto incluso para la limpieza a alta presión.
El detector de metales para tuberías MEATLINE 07 es:
- Confiable: en funcionalidad y detección de metales
- Resistente: en tecnología y rendimiento
- Cómodo: en diseño y gestión de datos
Equipamiento opcional
Los detectores MEATLINE 07 se pueden suministrar con una amplia gama de accesorios adicionales:
- Dispositivo de advertencia: faro, zumbador ...
- Kit de estándares de prueba para verificar la sensibilidad del detector
- WiFi
- mesuNET: posibilidad de acceso remoto al equipo
- Adaptador electrónico: coordina la interacción entre la embutidora, el clipper y el detector
- Contenedor para material contaminado
- Estación de estándares de prueba: para garantizar pruebas periódicas de la sensibilidad del detector
Diseño especial
¿Tiene requerimientos especiales para el diseño de un detector de metales? Los requerimientos más comunes incluyen:
- Versión del color bajo pedido
- Alimentación especial, terminales especiales, etc.
- 1. Dimensiones especiales para la producción de jamón DN 80 y 100
Sensibilidad del detector
La sensibilidad del detector depende de muchos parámetros, como el diámetro de la abertura (cuanto menor sea el diámetro de la abertura, mayor será la sensibilidad del detector), la velocidad del material, la densidad del producto, su temperatura, la humedad, etc.
Para seleccionar el detector de metales más adecuado con la sensibilidad requerida para su aplicación, recomendamos realizar una prueba de su material. Realizaremos estas pruebas de forma gratuita. Póngase en contacto con nosotros, acordamos las pruebas y el envío de muestras de su material.
Tabla de la sensibilidad del detector de metales MEATLINE 07
| Sensibilidad (mm) | ||
|---|---|---|
| Fe | NonFe | SS |
| 0,90 | 1,20 | 1,75 |
Unidad de control AMD 07
Una buena unidad de control es fundamental para el correcto funcionamiento de cualquier detector. Nuestra unidad de control se fabrica haciendo gran hincapié en el tratamiento y los componentes utilizados de alta calidad.
El resultado es una unidad de control estable con una serie de funciones (enumeramos solo algunas de ellas):
- Comunicación a través de Ethernet = flexibilidad ilimitada
- Unidad de control compacta
- Ajuste automático del producto con supresión de interferencias y calibración automática de sensibilidad
- Monitorización automática dinámica: máxima sensibilidad del detector
- Filtrado digital de señales para una máxima estabilidad en entornos exigentes
- Monitorización del correcto funcionamiento del sistema
- La estrecha zona de detección garantiza la colocación precisa de metales en el campo de detección y, por lo tanto, una detección precisa
- Fácil manejo intuitivo: esencial para el funcionamiento del detector
- Display de colores de 5,7“
- Posibilidad de almacenar ajustes de hasta 500 productos
- Posibilidad de conexión remota: diagnóstico, cambio de parámetros, actualización de SW
- Conector USB: posibilidad de almacenamiento de datos, fácil actualización de SW, aceleración de la intervención del servicio técnico
Alcance de la entrega
La entrega de los detectores MEATLINE 07 incluye:

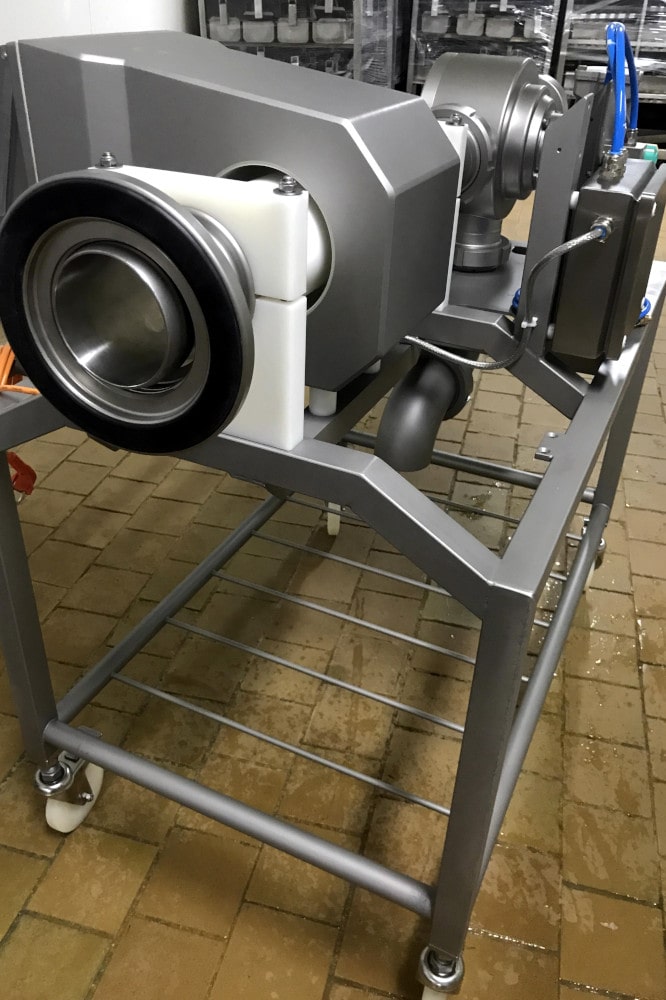

- Marco móvil para poder fijar el detector
- Cabezal de detección con unidad de control integrada y cubierta de protección contra salpicaduras de agua
- Cables de alimentación y de conexión
- Manual de uso
- Alimentación: 100 – 240 V AC, 50/60 Hz
- Potencia de entrada: máx. 75 W
- Grado de protección: IP 69 K
- Temperatura de funcionamiento mínima: - 10°C
- Temperatura de funcionamiento máxima: + 50°C
- Humedad relativa del aire: 0 – 95 % (sin condensación)
- Velocidad máxima del material a la que puede detectar metales de manera confiable: 1,2 m/s
- Tiempo de eliminación (ajustable): 0,1 – 30 s
- Requisitos de aire comprimido: 7 – 10 bar
- Presión de funcionamiento: 6 bar
- Cable de alimentación: 1,8 m con clavija
Los detectores de metales para tuberías para líquidos y masas pastosas son dispositivos especializados diseñados para detectar impurezas metálicas en productos líquidos y pastosos transportados por tuberías a presión o por bombeo. Se instalan en líneas de producción de las industrias alimentaria, cárnica y chacinera, donde garantizan el control continuo del material durante la fabricación de productos como mermelada, aceite, alimentación infantil o productos cárnicos.
Ofrecemos tres modelos: Detector de metales para tuberías PIPELINE 07 O (con válvula de separación de tres vías y unidad de control AMD 07), Detector de metales para tuberías PIPELINE 05 (sistema flexible para diferentes presiones y temperaturas de operación, con unidad de control AMD 05, sin válvula de rechazo) y Detector de metales móvil para tuberías MEATLINE 07 (diseñado especialmente para la industria cárnica y chacinera, móvil, con unidad de control AMD 07).
La sensibilidad depende del modelo concreto, el diámetro de la tubería, la velocidad y las propiedades del producto. La categoría en su conjunto alcanza una sensibilidad a partir de 0,25 mm para partículas metálicas. Para el Detector de metales móvil para tuberías MEATLINE 07 se indica una sensibilidad de Fe 0,90 mm, NFe 1,20 mm y SS 1,75 mm. Para la determinación precisa de la sensibilidad para una aplicación específica recomendamos una prueba de material gratuita.
Nuestros detectores de metales para tuberías están diseñados para funcionar a presiones de hasta 30 bar. Son resistentes al agua, las vibraciones y las interferencias electromagnéticas externas. Están disponibles variantes para medios agresivos, llenado aséptico o altas temperaturas del producto. Los detectores cumplen los requisitos higiénicos para su uso en la industria alimentaria y están fabricados con materiales aptos para el contacto con alimentos.
La válvula de separación de tres vías es un sistema de rechazo integrado en el Detector de metales para tuberías PIPELINE 07 O. Al detectar una impureza metálica, la válvula redirige automáticamente el flujo del producto contaminado hacia un canal de residuos, mientras el material restante continúa el proceso de producción. El Detector de metales para tuberías PIPELINE 05 se suministra sin válvula de rechazo — el sistema de rechazo se configura en este caso según los requisitos específicos del cliente.
Los detectores están equipados con dos tipos de unidades de control. Los modelos Detector de metales para tuberías PIPELINE 07 O y Detector de metales móvil para tuberías MEATLINE 07 utilizan la unidad AMD 07 con pantalla táctil en color de 5,7", conexión Ethernet, acceso remoto mesuNET y memoria para 500 productos. El Detector de metales para tuberías PIPELINE 05 está equipado con la unidad AMD 05 con pantalla LCD de 5 líneas, 4 botones y memoria para 500 productos.
El MEATLINE 07 está diseñado especialmente para la industria cárnica y chacinera. Como dispositivo móvil, puede conectarse directamente a una embutidora al vacío para la detección de metales en productos pastosos durante la fabricación de productos cárnicos. Está fabricado íntegramente en acero inoxidable con énfasis en el diseño higiénico — sin rincones inaccesibles ni bolsas ciegas. Permite la detección a velocidades de producto de hasta 1,2 m/s, y su grado de protección IP 69 K garantiza la resistencia al lavado intensivo.
Ofrecemos asistencia técnica integral: visita al cliente, toma de medidas y diseño de la solución, fabricación a medida, instalación, puesta en marcha y formación de operadores, y servicio autorizado. Garantizamos la realización de pruebas de material en tres días — de forma gratuita. Están disponibles patrones de prueba para la verificación periódica de la sensibilidad. En los modelos con unidad de control AMD 07, el acceso remoto mesuNET está disponible para la supervisión y gestión del detector a través de la red.
