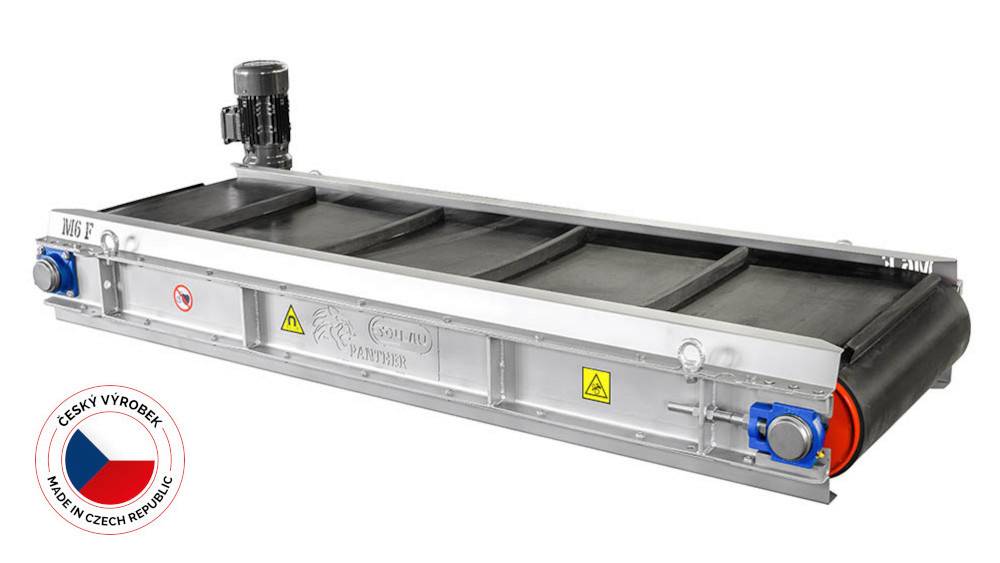

Separador magnético autolimpiable de banda DND-AC
La placa magnética con limpieza automática se usa en instalaciones caracterizadas por una alta presencia de partículas ferromagnéticas y en las que no sería posible utilizar la placa con limpieza manual debido a su rápido atascamiento.
Este separador magnético especial sirve por una parte para capturar valiosas materias primas de metal (para su tratamiento posterior) y, por otra parte, protege las máquinas (trituradores, prensas, transportadores sin fin, etc.) contra los daños causados por objetos ferromagnéticos (piezas rotas de máquinas, tornillos, tuercas, hilos, etc.). Las impurezas ferromagnéticas extraídas del material situado en la cinta transportadora se conducen por medio de una cinta de descarga desde el separador hacia su tratamiento y acumulación posteriores.
¿Por qué una placa magnética de SOLLAU?
- 1Servicio en 48 horas
- 22 años de garantía para todo el separador y 10 años para el núcleo magnético (en caso de conclusión del contrato de servicio e inspecciones de servicio regulares)
- 3Indicación de tensión de la correa
- 4Recompra de las placas por hasta el 30 % del precio original
- 5Herramientas para el desmontaje de la cubierta y el tensado de correas, integradas en el separador
Garantía SOLLAU de 10 años
¡Podemos dar fe de la calidad de nuestros separadores magnéticos y es por eso que les ofrecemos la garantía de 10 años! ¡Puede confiar en nuestros separadores magnéticos! Somos especialistas en el campo de la separación magnética.
Recomendación: Unión de la placa magnética y el cilindro magnético
Para lograr la mejor separación posible, se recomienda - sobre todo si la capa de material en la cinta transportadora es de espesor grande – combinar el overband DND con el cilindro magnético MV (que puede atraer partículas ferromagnéticas de abajo).
Instalación de la placa magnética
La placa magnética con limpieza automática para el funcionamiento sin interrupción se suspende sobre todo de forma transversal sobre una cinta transportadora, pero es posible instalarla también en paralelo con la cinta en su lugar de descarga (en un extremo de la cinta transportadora).
El modo de colocación determina el tipo de imanes a usar: en caso de instalación longitudinal es posible usar imanes débiles en la placa magnética (porque la materia transportada está en estado aflojado en el lugar de descarga). Por el contrario si la placa gira 90° hacia el transportador, se recomienda usar los imanes más fuertes (porque la capa de material en la cinta transportadora puede ser más alta y más compacta).
En la versión estándar se usan imanes de ferrita permanentes y fuertes en la placa encima del transportador, pero si se trata de líneas móviles, trituradores y aplicaciones especiales la placa magnética se suministra con imanes de neodimio NdFeB de extrema potencia. Debido al blindaje cuidadoso, el campo magnético actúa exclusivamente sobre el material transportado en la cinta transportadora. Podemos adaptar las dimensiones de la placa magnética a las instrucciones y exigencias técnicas de nuestros clientes.

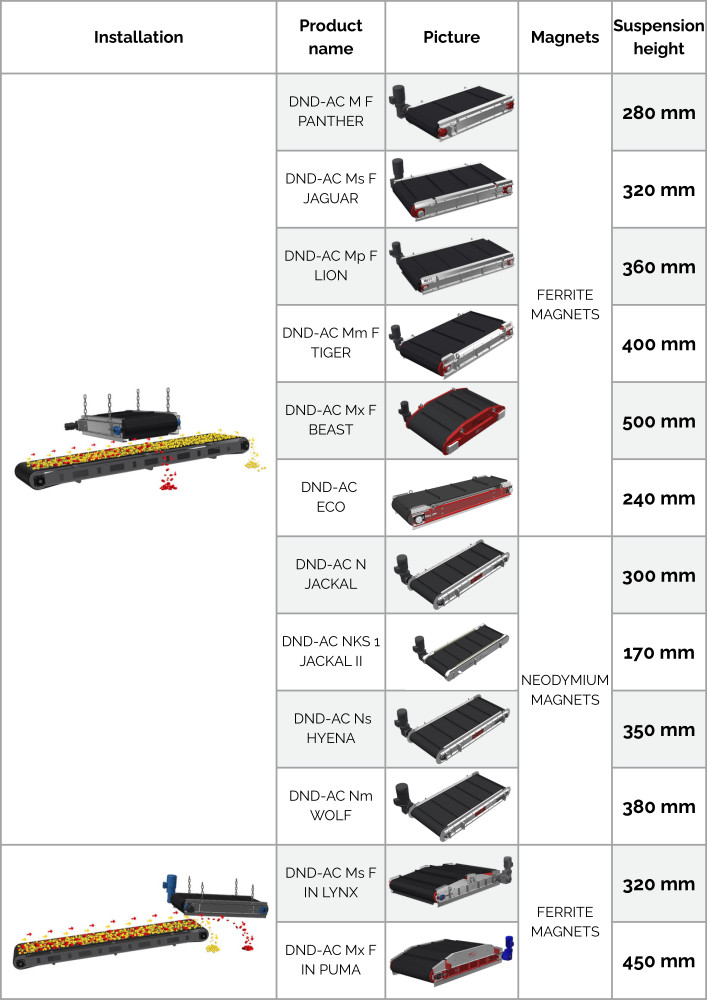

Fabricamos en total ocho líneas de overbands magnéticos (cinco en ferrita y tres en neodimio) con el fin de que los productos estándar sean capaces de cumplir con las necesidades y exigencias de la gama más amplia de clientes. A la vez garantizamos a nuestros clientes que a pesar de obtener un producto estándar, los parámetros de este producto corresponden a las necesidades particulares.
Overbands de ferrita
Las ventajas principales de los separadores de ferrita son su resistencia térmica, su estabilidad magnética, el precio bajo y, en caso de líneas fuertes, su campo magnético muy fuerte y profundo.
- Altura de colocación hasta 200 mm
- El mas ligero de los modelos con imanes de ferrita
- Separación de partículas magnéticas de 1 mm
- Velocidad máxima de la cinta transportadora: 1,5 m/s
- Caja de herramientas integrada
Es una línea que une un rendimiento estándar con un precio interesante. Este tipo de separadores overband está destinado a las aplicaciones de exigencia media (con 200 mm de altura máxima de colocación) y puede capturar partículas ferromagnéticas grandes (superiores a 1 mm). La ventaja de esta placa es su rentabilidad económica rápida (relación precio-rendimiento).
p>Producto | Anchura máxima de la cinta transportadora (mm) | Altura de instalación máxima recomendada (mm) | Hoja de datos (EN) | |
---|---|---|---|---|
transversalmente | longitudinalmente | |||
DND-AC M1 F PANTHER | 500 | 650 | 170 | Visualizar el PDF |
DND-AC M2 F PANTHER | 800 | 650 | 200 | Visualizar el PDF |
DND-AC M3 F PANTHER | 1000 | 650 | 200 | Visualizar el PDF |
DND-AC M4 F PANTHER | 1200 | 650 | 200 | Visualizar el PDF |
DND-AC M5 F PANTHER | 1400 | 650 | 200 | Visualizar el PDF |
DND-AC M6 F PANTHER | 1600 | 650 | 200 | Visualizar el PDF |
DND-AC M7 F PANTHER | 1800 | 650 | 200 | Visualizar el PDF |
- Altura de colocación hasta 320 mm
- Separación de partículas magnéticas de 1 mm
- Velocidad máxima de la cinta transportadora: 1,5 m/s
- Caja de herramientas integrada
Esta línea está destinada a los usuarios exigentes, quienes necesitan un alto rendimiento en grandes profundidades. Su altura máxima de instalación: 320 mm.
Producto | Anchura máxima de la cinta transportadora (mm) | Altura de instalación máxima recomendada (mm) | Hoja de datos (EN) | |
---|---|---|---|---|
transversalmente | longitudinalmente | |||
DND-AC Ms2 F JAGUAR | 800 | 850 | 270 | Visualizar el PDF |
DND-AC Ms3 F JAGUAR | 1000 | 850 | 300 | Visualizar el PDF |
DND-AC Ms4 F JAGUAR | 1200 | 850 | 320 | Visualizar el PDF |
DND-AC Ms5 F JAGUAR | 1400 | 850 | 320 | Visualizar el PDF |
DND-AC Ms6 F JAGUAR | 1600 | 850 | 320 | Visualizar el PDF |
DND-AC Ms7 F JAGUAR | 1800 | 850 | 320 | Visualizar el PDF |
DND-AC Ms8 F JAGUAR | 2000 | 850 | 320 | Visualizar el PDF |
- Altura de colocación hasta 340 mm
- Separación de partículas magnéticas de 1 mm
- Velocidad máxima de la cinta transportadora: 2 m/s
- Caja de herramientas integrada
Este separador se puede montar con una altura de colocación hasta 340 mm. La ventaja de esta línea es igualmente su anchura aumentada.
Producto | Anchura máxima de la cinta transportadora (mm) | Altura de instalación máxima recomendada (mm) | Hoja de datos (EN) | |
---|---|---|---|---|
transversalmente | longitudinalmente | |||
DND-AC Mp2 F LION | 800 | 1050 | 290 | Visualizar el PDF |
DND-AC Mp3 F LION | 1000 | 1050 | 320 | Visualizar el PDF |
DND-AC Mp4 F LION | 1200 | 1050 | 340 | Visualizar el PDF |
DND-AC Mp5 F LION | 1400 | 1050 | 340 | Visualizar el PDF |
DND-AC Mp6 F LION | 1600 | 1050 | 340 | Visualizar el PDF |
DND-AC Mp7 F LION | 1800 | 1050 | 340 | Visualizar el PDF |
DND-AC Mp8 F LION | 2000 | 1050 | 340 | Visualizar el PDF |
- Altura de colocación hasta 400 mm
- Separación de partículas magnéticas de 1 mm
- Velocidad máxima de la cinta transportadora: 2,5 m/s
- Caja de herramientas integrada
Producto | Anchura máxima de la cinta transportadora (mm) | Altura de instalación máxima recomendada (mm) | Hoja de datos (EN) | |
---|---|---|---|---|
transversalmente | longitudinalmente | |||
DND-AC Mm2 F TIGER | 800 | 1200 | 320 | Visualizar el PDF |
DND-AC Mm3 F TIGER | 1000 | 1200 | 350 | Visualizar el PDF |
DND-AC Mm4 F TIGER | 1200 | 1200 | 400 | Visualizar el PDF |
DND-AC Mm5 F TIGER | 1400 | 1200 | 400 | Visualizar el PDF |
DND-AC Mm6 F TIGER | 1600 | 1200 | 400 | Visualizar el PDF |
DND-AC Mm7 F TIGER | 1800 | 1200 | 400 | Visualizar el PDF |
DND-AC Mm8 F TIGER | 2000 | 1200 | 400 | Visualizar el PDF |
- Altura de colocación hasta 450 mm
- Separación de partículas magnéticas de 1 mm
- Velocidad máxima de la cinta transportadora: 3 m/s
- Caja de herramientas integrada
Se trata de la línea más fuerte de los overbands de la marca SOLLAU. La inducción magnética de estos equipos está al límite de las posibilidades actuales de los imanes permanentes y solamente los separadores electromagnéticos podrían superarla. Está línea está destinada a separar partículas férreas en situaciones exigentes, en grandes profundidades o en la capa de material con un espesor grande. La altura máxima de suspensión: hasta 450 mm (de paso, el peso de la línea más fuerte de ferrita Mx F sobrepasa 5 veces el peso de la línea más ligera M F).
Model* | Anchura máxima de la cinta transportadora (mm) | Altura de instalación máxima recomendada (mm) | Hoja de datos (EN) | |
---|---|---|---|---|
transversalmente | longitudinalmente | |||
DND-AC Mx3 F BEAST | 1000 | 1450 | 450 | Visualizar el PDF |
DND-AC Mx4 F BEAST | 1200 | 1450 | 450 | Visualizar el PDF |
DND-AC Mx5 F BEAST | 1400 | 1450 | 450 | Visualizar el PDF |
DND-AC Mx6 F BEAST | 1600 | 1450 | 450 | Visualizar el PDF |
DND-AC Mx7 F BEAST | 1800 | 1450 | 450 | Visualizar el PDF |
DND-AC Mx8 F BEAST | 2000 | 1450 | 450 | Visualizar el PDF |
- Versión económica (atractiva relación precio/rendimiento)
- Desde el punto de vista magnético tan fuerte como el overband DND-AC Ms F JAGUAR
- Altura de colocación hasta 320 mm
- Separación de partículas magnéticas de 1 mm
- Velocidad máxima de la cinta transportadora: 1,5 m/s
El separador magnético DND-AC EKO es la variante más barata del overband permanente. Desde el punto de vista magnético no hay diferencia entre la versión estándar DND-AC y la versión económica DND-AC EKO.
Todas las dos generan la misma inducción magnética (lo que es bastante excepcional, ya que los modelos económicos de nuestros competidores son generalmente magnéticamente más débiles en comparación con los modelos estándar). Por otro lado, los clientes que adquieren la versión DND-AC EKO deben aceptar que este modelo está equipado con motores CANTONI y con cajas de cambios VARVEL, que hay cojinetes desprotegidos y que sólo la parte inferior del separador está parcialmente protegida por hojas de metal.
La placa magnética con limpieza automática DND-AC EKO se usa en instalaciones caracterizadas por una alta presencia de partículas ferromagnéticas y en las que no sería posible utilizar la placa con limpieza manual debido a su rápido atascamiento. Este separador magnético especial sirve por una parte para capturar valiosas materias primas de metal (para su tratamiento posterior) y, por otra parte, protege las máquinas (trituradores, prensas, transportadores sin fin, etc.) contra los daños causados por objetos ferromagnéticos (piezas rotas de máquinas, tornillos, tuercas, hilos, etc.). Las impurezas ferromagnéticas extraídas del material situado en la cinta transportadora se conducen por medio de una cinta de descarga desde el separador hacia su tratamiento y acumulación posteriores.
Model | Anchura adecuada de la cinta transportadora (mm) | Altura de instalación máxima recomendada (mm) | Hoja de datos (EN) | |
---|---|---|---|---|
transversalmente | longitudinalmente | |||
DND-AC Ms2 F EKO | 800 | 850 | 270 | Visualizar el PDF |
DND-AC Ms3 F EKO | 1000 | 850 | 300 | Visualizar el PDF |
DND-AC Ms4 F EKO | 1200 | 850 | 320 | Visualizar el PDF |
DND-AC Ms5 F EKO | 1400 | 850 | 320 | Visualizar el PDF |
DND-AC Ms6 F EKO | 1600 | 850 | 320 | Visualizar el PDF |
DND-AC Ms7 F EKO | 1800 | 850 | 320 | Visualizar el PDF |
DND-AC Ms8 F EKO | 2000 | 850 | 320 | Visualizar el PDF |
Algunos productos de esta serie de modelos están disponibles para su compra inmediata. Estamos ampliando constantemente la oferta de separadores magnéticos en stock para poder entregárselos inmediatamente. Póngase en contacto con nuestro distribuidor para conocer la disponibilidad actual.
Overbands de neodimio
Las ventajas de estos separadores consisten en el campo magnético extremadamente fuerte (pero relativamente corto) y en el peso bajo. Se aplican sobre todo en los lugares donde no es posible aplicar los overbands de ferrita (debido a su peso) o si se necesita una inducción magnética muy alta y una eficiencia de separación extremamente elevada en profundidades pequeñas (por ejemplo, en equipos móviles de reciclaje, de trituración etc.).
- Altura de colocación hasta 200 mm
- Separación de partículas magnéticas de 0,5 mm
- Velocidad máxima de la cinta transportadora: 1,5 m/s
Se trata de la línea más ligera, con 200 mm de altura máxima de colocación. En profundidades pequeñas, la placa es capaz de capturar impurezas inferiores a 1 mm.
Producto | Anchura máxima de la cinta transportadora (mm) Para instalación transversal por encima del transportador | Altura de instalación máxima recomendada (mm) | Hoja de datos (EN) |
---|---|---|---|
DND-AC N1 JACKAL | 500 | 200 | Visualizar el PDF |
DND-AC N2 JACKAL | 700 | 200 | Visualizar el PDF |
DND-AC N3 JACKAL | 1000 | 200 | Visualizar el PDF |
DND-AC N4 JACKAL | 1200 | 200 | Visualizar el PDF |
DND-AC N5 JACKAL | 1400 | 200 | Visualizar el PDF |
DND-AC N6 JACKAL | 1600 | 200 | Visualizar el PDF |
DND-AC N7 JACKAL | 1800 | 200 | Visualizar el PDF |
- Separador constantemente en stock (inmediatamente disponible)
- Variante de neodimio con dos polos + un polo de ferrita (para la liberacion de las partículas capturadas)
- Altura de colocación hasta 170 mm
- Separación de partículas magnéticas de 0,5 mm
- Velocidad máxima de la cinta transportadora: 1,5 m/s
Está disponible en versión de 2 polos con poste de ferrita de descarga.
Producto | Anchura máxima de la cinta transportadora (mm) Para instalación transversal por encima del transportador | Altura de instalación máxima recomendada (mm) | Hoja de datos (EN) |
---|---|---|---|
DND-AC NKS1 JACKAL II | 900 | 170 | Visualizar el PDF |
Algunos productos de esta serie de modelos están disponibles para su compra inmediata. Estamos ampliando constantemente la oferta de separadores magnéticos en stock para poder entregárselos inmediatamente. Póngase en contacto con nuestro distribuidor para conocer la disponibilidad actual.
- Altura de colocación hasta 220 mm
- Separación de partículas magnéticas de 0,5 mm
- Velocidad máxima de la cinta transportadora: 1,5 m/s
Es la variante más fuerte para ser instalada a hasta 220 mm de altura como máximo, destinada a las aplicaciones de exigencia media. Sus ventajas consisten en la inducción magnética fuerte (a corta distancia), en la extracción de las partículas férreas pequeñas y en el peso bajo.
Producto | Anchura máxima de la cinta transportadora (mm) Para instalación transversal por encima del transportador | Altura de instalación máxima recomendada (mm) | Hoja de datos (EN) |
---|---|---|---|
DND-AC Ns1 HYENA | 500 | 220 | Visualizar el PDF |
DND-AC Ns2 HYENA | 700 | 220 | Visualizar el PDF |
DND-AC Ns3 HYENA | 1000 | 220 | Visualizar el PDF |
DND-AC Ns4 HYENA | 1200 | 220 | Visualizar el PDF |
DND-AC Ns5 HYENA | 1400 | 220 | Visualizar el PDF |
DND-AC Ns6 HYENA | 1600 | 220 | Visualizar el PDF |
DND-AC Ns7 HYENA | 1800 | 220 | Visualizar el PDF |
Algunos productos de esta serie de modelos están disponibles para su compra inmediata. Estamos ampliando constantemente la oferta de separadores magnéticos en stock para poder entregárselos inmediatamente. Póngase en contacto con nuestro distribuidor para conocer la disponibilidad actual.
- Altura de colocación hasta250 mm
- Separación de partículas magnéticas de 0,5 mm
- Velocidad máxima de la cinta transportadora: 1,5 m/s
Se trata de la línea de neodimio más fuerte, destinada sobre todo a las aplicaciones móviles donde se exige una eficiencia de separación extremamente alta en pequenas capas de material. Su altura máxima de instalación: 250 mm.
Producto | Anchura máxima de la cinta transportadora (mm) Para instalación transversal por encima del transportador | Altura de instalación máxima recomendada (mm) | Hoja de datos (EN) |
---|---|---|---|
DND-AC Nm2 WOLF | 700 | 250 | Visualizar el PDF |
DND-AC Nm3 WOLF | 1000 | 250 | Visualizar el PDF |
DND-AC Nm4 WOLF | 1200 | 250 | Visualizar el PDF |
DND-AC Nm5 WOLF | 1400 | 250 | Visualizar el PDF |
DND-AC Nm6 WOLF | 1600 | 250 | Visualizar el PDF |
DND-AC Nm7 WOLF | 1800 | 250 | Visualizar el PDF |
Algunos productos de esta serie de modelos están disponibles para su compra inmediata. Estamos ampliando constantemente la oferta de separadores magnéticos en stock para poder entregárselos inmediatamente. Póngase en contacto con nuestro distribuidor para conocer la disponibilidad actual.
DND-AC M F PANTHER
DND-AC Ms F JAGUAR
DND-AC Mp F LION
DND-AC Mm F TIGER
DND-AC Mx F BEAST
DND-AC EKO
¿En qué sectores industriales se podrá utilizar el separador para encima de la cinta transportadora
Industria de reciclaje, tratamiento de residuos, puntos limpios
Industria de la maquinaria y de la fundicion, transporte magnético
Industria papelera
Industria de tabaco
Industria de la mina y de la piedra
Industria cementera y de la cal
Industria automovilística
Industria de la madera
Industria de plástico y goma
Centrales térmicas
Industria química y de la pintura
Industria alimentaria
