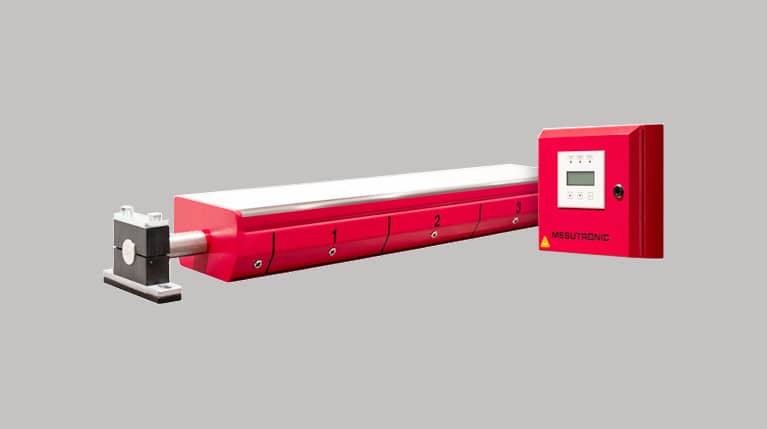

Detector de metales de placas de varios segmentos METRON 04 ProfiLine
El detector de metales de placas de varios segmentos METRON 04 ProfiLine sirve para la detección de contaminantes metálicos de tiras de láminas y materiales textiles. Gracias a su diseño de varios segmentos, permite determinar exactamente en qué segmento se encuentra el contaminante captado, lo que ahorra significativamente el tiempo de manejo y reduce las pérdidas de material.
El detector, en su versión estándar, puede detectar metales de manera confiable a una velocidad de 10 m/s, ¡la versión para altas velocidades permite detectar metales a una velocidad de hasta 20 m/s!
Se puede instalar vertical u horizontalmente. Gracias a la fijación en dos puntos, su instalación es muy fácil y rápida.
La longitud de los segmentos de detección individuales es de 300 mm. La cartera de tamaños es muy amplia, por lo que en la oferta estándar encontrará detectores con anchuras de 900 a 12.000 mm. Esto significa que es posible realizar la detección en 3 - 40 segmentos.
La superficie antiestática del sensor permite excelentes resultados de detección y, por lo tanto, el METRON 04 ProfiLine requiere solo una zona libre de metales mínima.
Ventajas principales del detector de metales de placas
- Detector de metales electrónico multisegmento (barra indicadora) para telas no tejidas o cintas/rollos de láminas. Se utiliza para la inspección final de mercancías o la protección de costosas tecnologías de producción.
- Detecta y separa automáticamente todos los metales libres y ocultos en el material.
- Detección de metales precisa y posicionalmente exacta.
- Garantía de máxima calidad del producto.
- Desmontaje rápido gracias a la fijación en dos puntos.
- Siempre encaja: la longitud del detector se puede seleccionar entre 150 o 300 mm.
El detector de metales para tuberías METRON 04 ProfiLine es:
- Confiable: en funcionalidad y detección de metales
- Resistente: en tecnología y rendimiento
- Fácil: instalación y manipulación
Equipamiento opcional
Los detectores METRON 04 ProfiLine se pueden suministrar con una amplia gama de accesorios adicionales:
- Dispositivo de advertencia: faro, zumbador
- Kit de estándares de prueba para verificar la sensibilidad del detector
Diseño especial
¿Tiene requerimientos especiales para el diseño de un detector de metales? Los requerimientos más comunes incluyen:
- Versión para altas temperaturas de hasta 120 °C
- Versión para altas velocidades para una velocidad de 20 m/s
- Versión del color bajo pedido
- Alimentación especial, terminales especiales, etc.
Póngase en contacto con nosotros: le ayudaremos con el cálculo de la MFZ para metales en movimiento e inmóviles.
Longitud del segmento – 300 mm
| Segmento | B | A |
|---|---|---|
| 3 | 1060 | 900 |
| 4 | 1360 | 1200 |
| 5 | 1660 | 1500 |
| 6 | 1960 | 1800 |
| 7 | 2260 | 2100 |
| 8 | 2560 | 2400 |
| 9 | 2860 | 2700 |
| 10 | 3160 | 3000 |
| 11 | 2460 | 3300 |
| 12 | 3760 | 3600 |
| 13 | 4060 | 3900 |
| 14 | 4360 | 4200 |
| 15 | 4660 | 4500 |
| 16 | 4960 | 4800 |
| 17 | 5260 | 5100 |
| 18 | 5560 | 5400 |
| 19 | 5860 | 5700 |
| 20 | 6160 | 6000 |
| 21 | 6460 | 6300 |
| 22 | 6760 | 6600 |
| 23 | 7060 | 6900 |
| 24 | 7360 | 7200 |
| 25 | 7660 | 7500 |
| 26 | 7960 | 7800 |
| 27 | 8260 | 8100 |
| 28 | 8560 | 8400 |
| 29 | 8860 | 8700 |
| 30 | 9160 | 9000 |
| 31 | 9460 | 9300 |
| 32 | 9760 | 9600 |
| 33 | 10060 | 9900 |
| 34 | 10360 | 10200 |
| 35 | 10660 | 10500 |
| 36 | 10960 | 10800 |
| 37 | 11260 | 11100 |
| 38 | 11560 | 11400 |
| 39 | 11860 | 11700 |
| 40 | 12160 | 12000 |
Sensibilidad del detector
La sensibilidad del detector depende de muchos parámetros, como las dimensiones de la abertura (cuanto menor sea la altura de la abertura, mayor será la sensibilidad del detector), la velocidad del transportador, la densidad del producto, su temperatura, la humedad, etc.
Para seleccionar el detector de metales más adecuado con la sensibilidad requerida para su aplicación, recomendamos realizar una prueba de su material. Realizaremos estas pruebas de forma gratuita. Póngase en contacto con nosotros, acordamos las pruebas y el envío de muestras de su material.

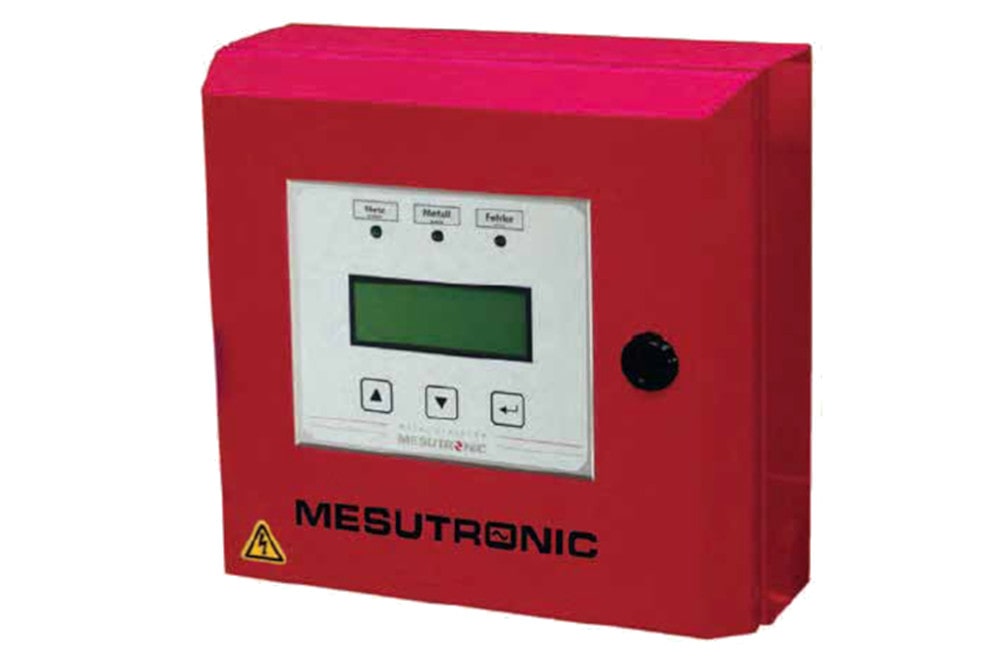

Unidad de control AMD 04
Una buena unidad de control es fundamental para el correcto funcionamiento de cualquier detector. Nuestra unidad de control se fabrica haciendo gran hincapié en el tratamiento y los componentes utilizados de alta calidad.
El resultado es una unidad de control estable con una serie de funciones (enumeramos solo algunas de ellas):
- Unidad de control con alimentación ajustable integrada para un rendimiento fiable y sencillo mantenimiento
- Ajuste automático del producto con supresión de interferencias y calibración automática de sensibilidad
- Filtrado digital de señales para una máxima estabilidad en entornos exigentes
- Monitorización del correcto funcionamiento del sistema
- Manejo táctil: usando 4 botones ergonómicos
- Display LCD iluminado de cinco líneas
Alcance de la entrega
La entrega de los detectores METRON 05 ProfiLine incluye:
- Cabezal de detección con unidad de control integrada
- Unidad de control
- Manual de uso
Hoja de datos (EN)
- Alimentación: 100 – 240 V AC, 50/60 Hz
- Potencia de entrada: máx. 0,7 A
- Grado de protección: IP 54
- Temperatura de funcionamiento mínima: -10 °C
- Temperatura de funcionamiento máxima: +50 °C
- Humedad relativa del aire: 0 – 95% (sin condensación)
- Velocidad máxima a la que puede detectar metales de manera confiable: 10 m/s
- Cable de alimentación: 1,8 m con clavija
Los detectores de metales para líneas textiles se utilizan para inspeccionar tejidos, fieltros, películas y tiras de material en busca de contaminantes metálicos — típicamente agujas rotas, fragmentos de piezas de máquinas u otras partículas metálicas. La detección se realiza directamente en la línea en movimiento sin interrumpir la producción.
El Detector de metales de placas METRON 05 ProfiLine es un detector plano monosegmento adecuado para líneas textiles y de película estándar; detecta la presencia de metal en todo el ancho, pero sin localización precisa. El Detector de metales de placas de varios segmentos METRON 04 ProfiLine es un detector multisegmento (3–40 segmentos de 300 mm) que permite la localización precisa de la contaminación, minimizando así la cantidad de material rechazado. El Detector de metales en forma de túnel METRON 07 CI es un detector de túnel integrado en una cinta transportadora, diseñado para líneas más rápidas y entornos con mayores exigencias de higiene (HACCP, IFS, BRC, SQF).
El ancho de detección de los detectores planos METRON 05 y METRON 04 ProfiLine oscila entre 500 y 12.000 mm (en incrementos de 100 mm). La velocidad estándar del material es de hasta 10 m/s para METRON 05 y METRON 04 ProfiLine; en la versión de alta velocidad del METRON 04 ProfiLine hasta 20 m/s, y para el túnel METRON 07 CI hasta 30 m/s.
El METRON 04 ProfiLine divide el ancho de detección en segmentos de 300 mm; cuando se detecta una impureza metálica, el sistema indica con precisión en qué segmento se encuentra. De este modo, no es necesario rechazar todo el ancho del material — solo la sección afectada se detiene o se marca, reduciendo el desperdicio y los tiempos de inactividad.
Sí, los detectores METRON 05 y METRON 04 ProfiLine pueden instalarse horizontal o verticalmente, según la configuración de su línea de producción. Antes de seleccionar el modelo, recomendamos una consulta para proponer la disposición adecuada para su operación específica.
Los detectores planos funcionan en un rango de temperaturas de −10 °C a +50 °C; la versión de alta temperatura del METRON 04 ProfiLine soporta hasta 120 °C. El túnel METRON 07 CI tiene protección IP 66 / IP 69 K, lo que lo hace resistente a la humedad y al lavado a alta presión; los detectores planos tienen protección IP 54. Todos los modelos están diseñados para resistir vibraciones y campos eléctricos externos.
Nos encargamos de todo el proyecto, desde la medición in situ hasta la fabricación a medida, la instalación, la puesta en marcha y la formación del personal. Las unidades de control AMD 05, AMD 04 y AMD 07 permiten almacenar hasta 500 perfiles de producto y conectarse a sistemas superiores; el METRON 07 CI ofrece además acceso remoto a través de mesuNET, Ethernet y opcionalmente WiFi. El servicio de garantía y posventa autorizado está incluido en el suministro.
