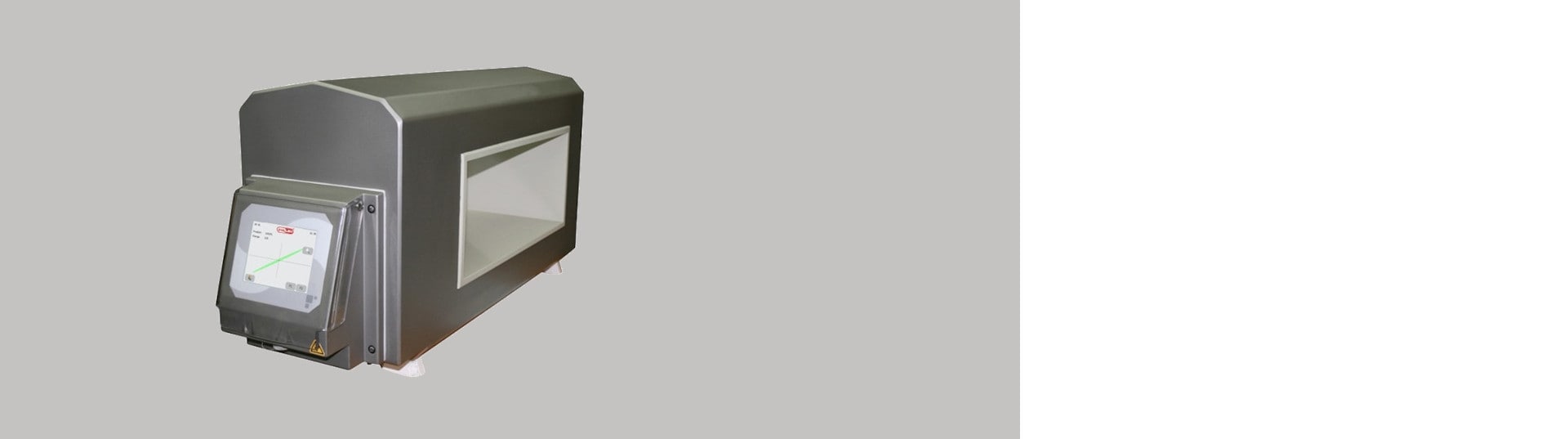

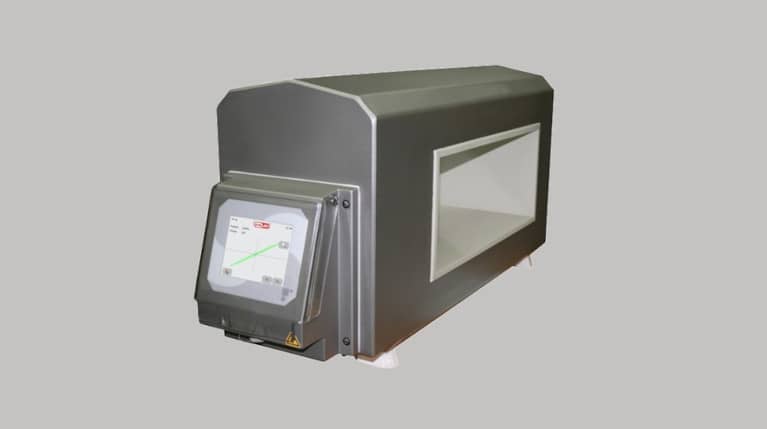

Detector de metales en forma de túnel METRON 07 CI

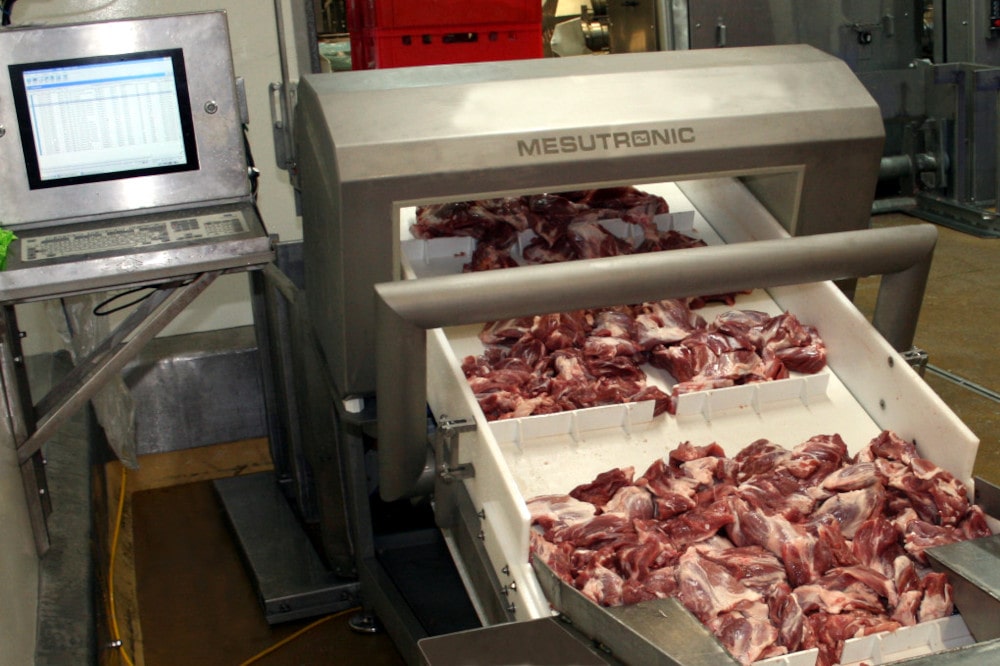

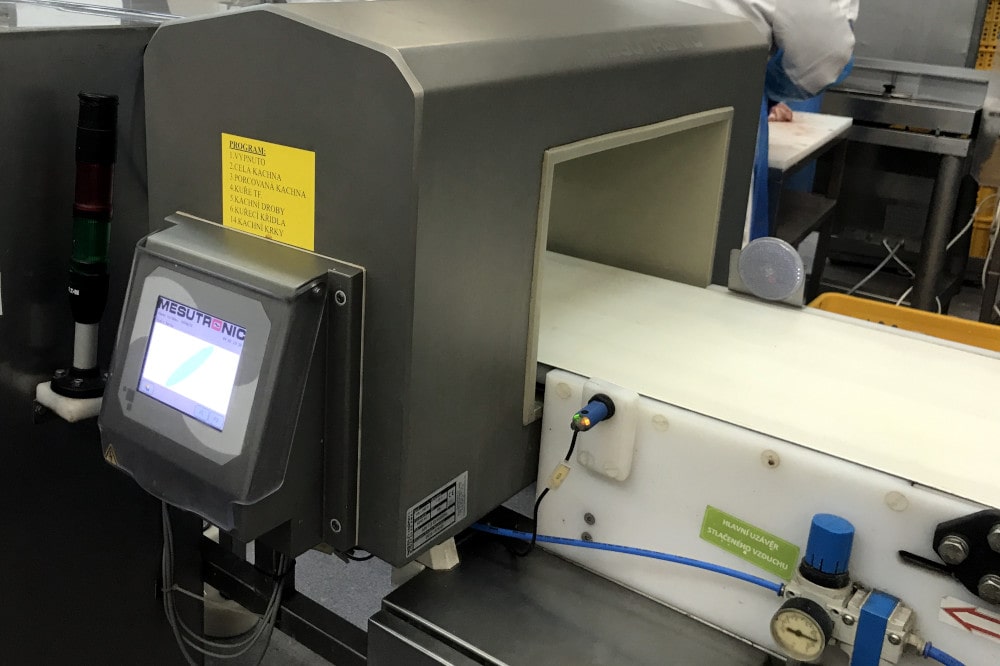

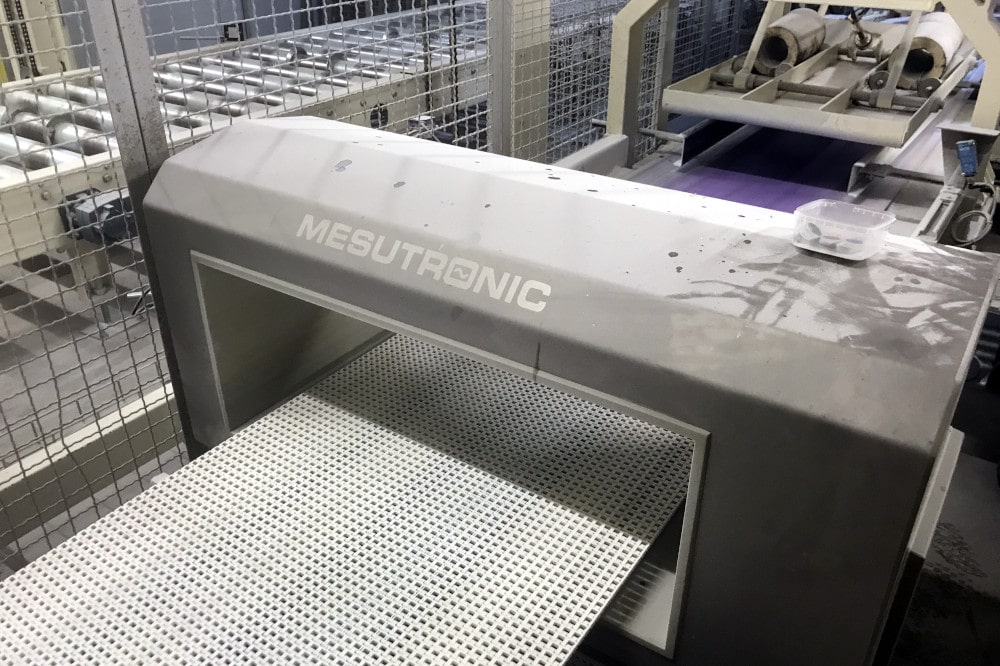

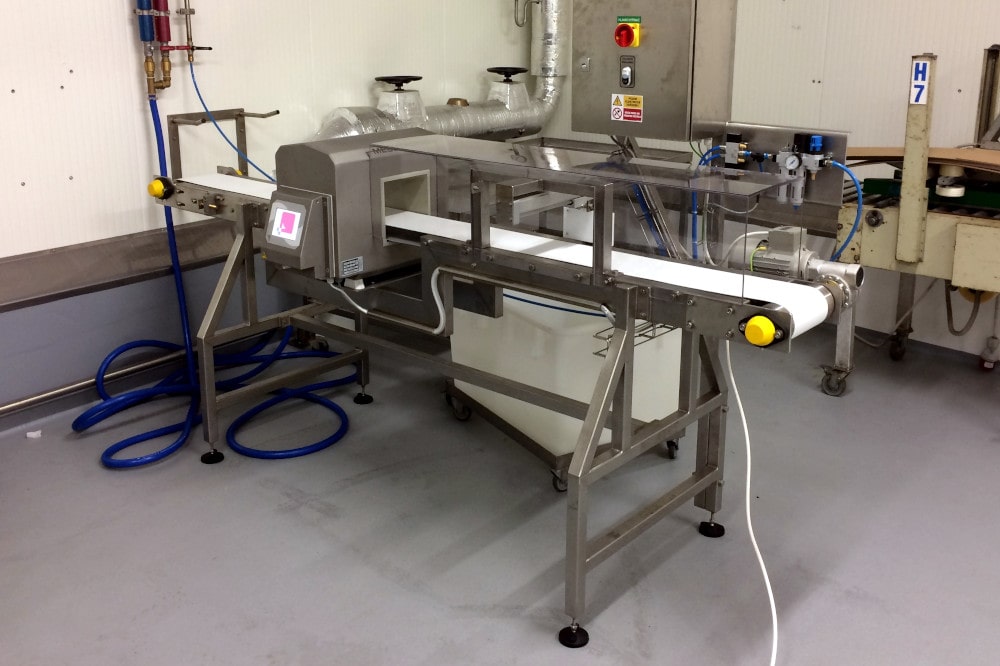

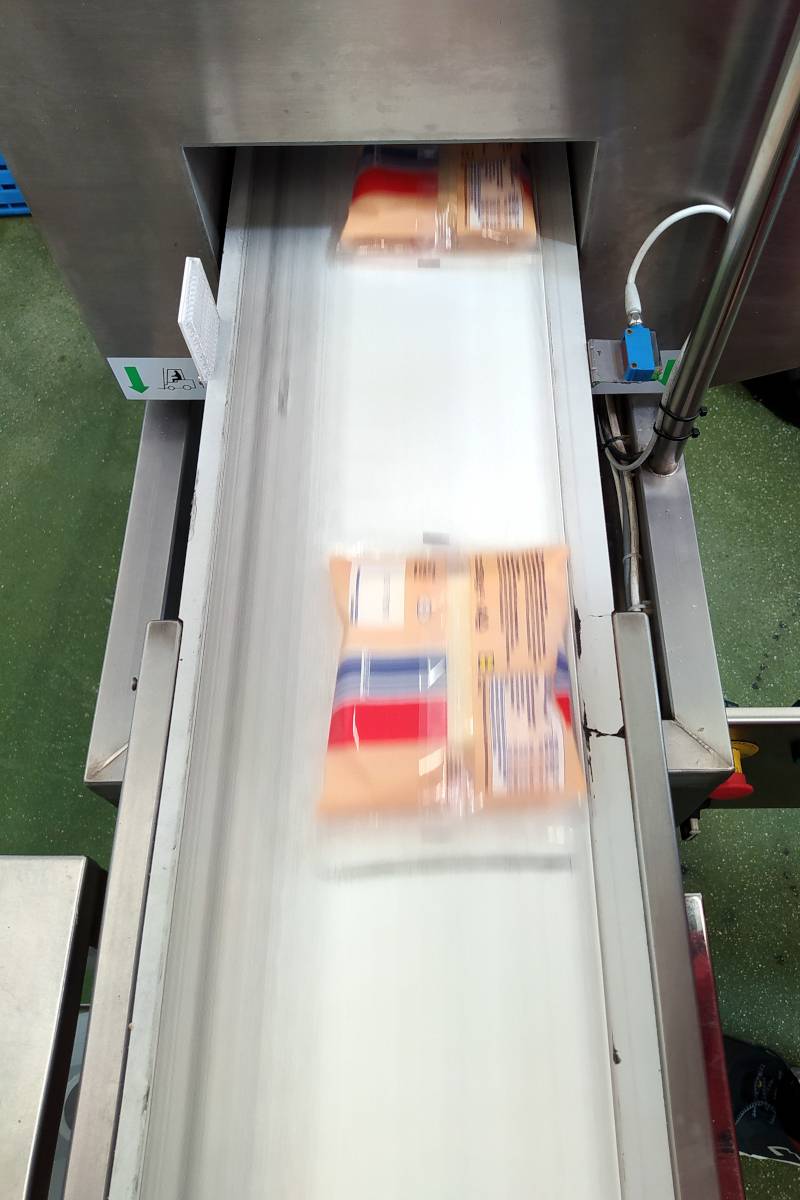

El detector de metales en forma de túnel METRON 07 CI con unidad de control integrada se utiliza para detectar contaminantes metálicos en materiales transportados por cinta transportadora. El sistema imagePHASE permite visualizar el producto en el display de la unidad de control. Se trata de detectores de metales con alta precisión y gran fiabilidad.Este detector está equipado con la unidad de control AMD 07 de alta calidad con una serie de funciones avanzadas. Dicha unidad está equipada con un display táctil, por lo que su manejo es sencillo e intuitivo.
¡El detector de metales METRON 07 CI permite la detección de metales en materiales llevados en un transportador a una velocidad de hasta 30 m/s!
Los requisitos de espacio para la instalación del detector de metales METRON 07 CI son mínimos, ya que el uso de la tecnología mesuCAGE ha reducido significativamente la zona libre de metales requerida.
Ventajas principales del detector de metales en forma de túnel
- Detector tipo túnel para instalación en cinta transportadora. Detecta todas las partículas metálicas, tanto sueltas como en forma de inclusiones en el producto final. Alta sensibilidad en todos los entornos industriales.
- Tecnología confiable y fácil de usar, probada durante muchos años de uso.
- Se utiliza para controlar la calidad del producto procesado o como protección de la tecnología.
El detector de metales en forma de túnel METRON 07 CI es:
- Confiable: en funcionalidad y detección de metales
- Resistente: en tecnología y rendimiento
- Cómodo: en diseño y gestión de datos
Equipamiento opcional
Los detectores METRON 07 CI se pueden suministrar con una amplia gama de accesorios adicionales:
- Dispositivo de advertencia: faro, zumbador
- Kit de estándares de prueba para verificar la sensibilidad del detector
- Wi-Fi
- mesuNET: posibilidad de acceso remoto al equipo
- Manejo del transportador: marcha reversible del transportador
- Eliminación de contaminantes: empujador, dispositivo de caída, boquilla de aire, marcha reversible del transportador, brazo de eliminación
- Modificaciones de software según sus requerimientos: transferencia de datos, operaciones de control específicas
Diseño especial
¿Tiene requerimientos especiales para el diseño de un detector de metales? Los requerimientos más comunes incluyen:
- Diseño para uso en ambientes explosivos
- Versión del color bajo pedido
- Alimentación especial, terminales especiales, etc.
- Diseño para uso incluso a altas temperaturas
- Detector con display de control y/o unidad de control en un armario separado
Póngase en contacto con nosotros, prepararemos una solución directamente para usted.

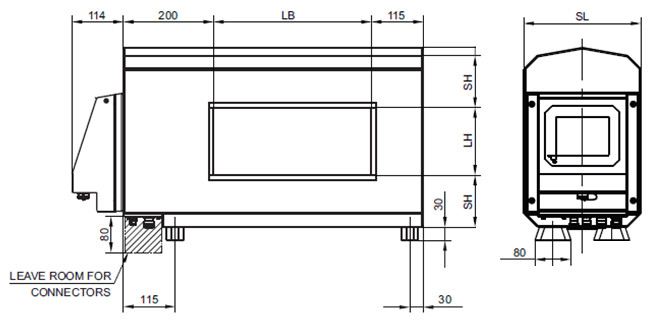

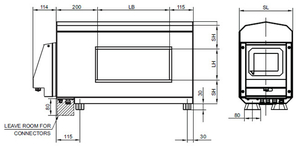

Dimensiones
| LH: Altura de abertura (mm) | LB: Anchura de abertura (mm) | SH: Espesor | SL: Longitud del detector (mm) | SB: Anchura del detector (mm) |
|---|---|---|---|---|
| 50 | Opcional | 150 | 260 | LB + 315 |
| 75 | Opcional | 130 | 260 | LB + 315 |
| 100 - 150 | Opcional | 115 | 260 | LB + 315 |
| 175 – 200 | Opcional | 115 | 300 | LB + 315 |
| 225 – 250 | Opcional | 115 | 350 | LB + 315 |
| 275 – 300 | Opcional | 115 | 400 | LB + 315 |
| 325 – 350 | Opcional | 115 | 450 | LB + 315 |
| 375 – 400 | Opcional | 115 | 500 | LB + 315 |
| 425 – 450 | Opcional | 115 | 550 | LB + 315 |
| 475 – 500 | Opcional | 115 | 600 | LB + 315 |
| 550 - 600 | 115 | 650 | LB + 315 |
Zona libre de metales (Metal free) - MFZ
Es esencial para el correcto funcionamiento del detector de metales que no haya metales inmóviles (p. ej., estructura del transportador, cubierta del transportador) o metales en movimiento (p. ej., rodillos del transportador) en las proximidades de la abertura del detector. Por lo tanto, se define una MFZ para cada detector, que no debe contener metales en movimiento ni inmóviles. La abertura del detector de metales debe ubicarse en el centro de la zona libre de metales. Al cumplir con la MFZ al instalar el detector, evitará señales falsas y falsos rechazos de productos y contribuirá al correcto funcionamiento del detector.
Póngase en contacto con nosotros: le ayudaremos con el cálculo de la MFZ para metales en movimiento e inmóviles.
Sensibilidad del detector
La sensibilidad del detector depende de muchos parámetros, como las dimensiones de la abertura (cuanto menor sea la altura de la abertura, mayor será la sensibilidad del detector), la velocidad del transportador, la densidad del producto, su temperatura, la humedad, etc.
Para seleccionar el detector de metales más adecuado con la sensibilidad requerida para su aplicación, recomendamos realizar una prueba de su material. Realizaremos estas pruebas de forma gratuita. Póngase en contacto con nosotros, acordamos las pruebas y el envío de muestras de su material.

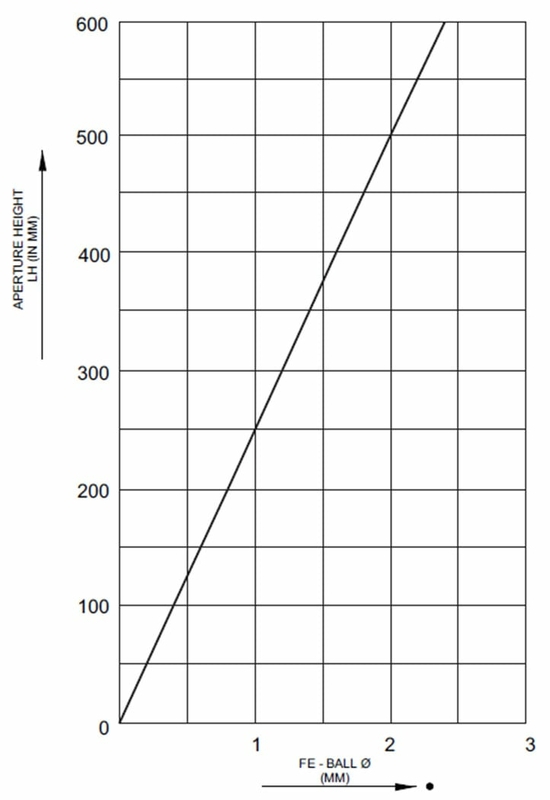

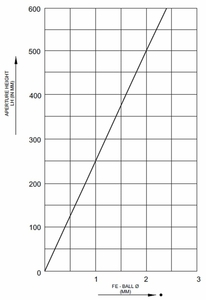

Diagrama de sensibilidad del detector METRON 07 CI se aplica para LB 1,5 x LH

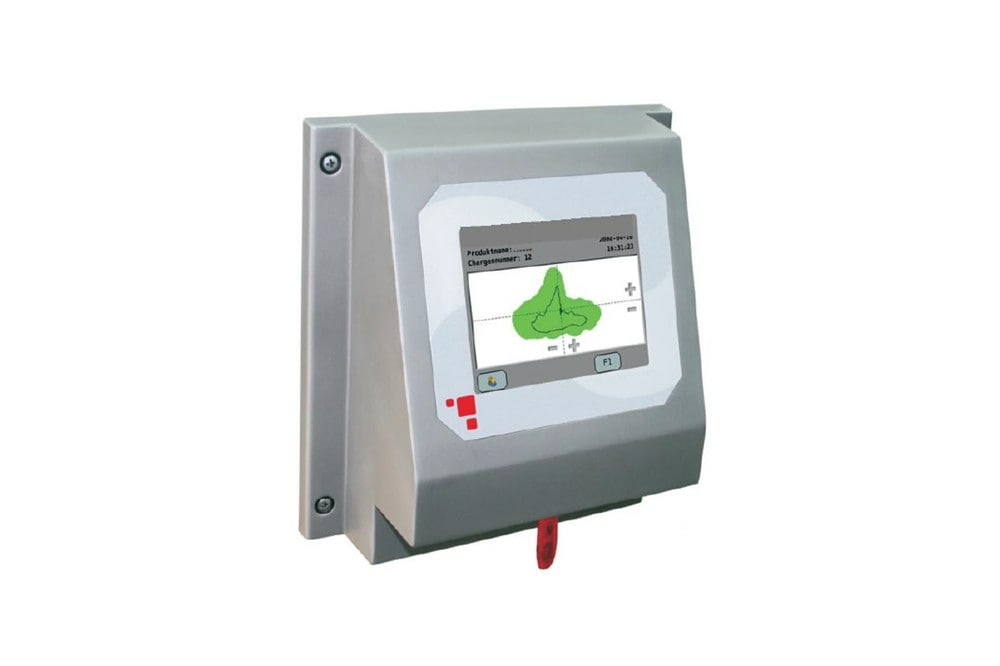

Unidad de control AMD 07
Una buena unidad de control es fundamental para el correcto funcionamiento de cualquier detector. Nuestra unidad de control se fabrica haciendo gran hincapié en el tratamiento y los componentes utilizados de alta calidad.
El resultado es una unidad de control estable con una serie de funciones (enumeramos solo algunas de ellas):
- Comunicación a través de Ethernet = flexibilidad ilimitada
- Unidad de control compacta
- Ajuste automático del producto con supresión de interferencias y calibración automática de sensibilidad
- Monitorización automática dinámica: máxima sensibilidad del detector
- Filtrado digital de señales para una máxima estabilidad en entornos exigentes
- Monitorización del correcto funcionamiento del sistema
- La estrecha zona de detección garantiza la colocación precisa de metales en el campo de detección y, por lo tanto, una detección precisa
- Fácil manejo intuitivo: esencial para el funcionamiento del detector
- Display de colores de 5,7“
- Posibilidad de almacenar ajustes de hasta 500 productos
- Posibilidad de conexión remota: diagnóstico, cambio de parámetros, actualización de SW
- Conector USB: posibilidad de almacenamiento de datos, fácil actualización de SW, aceleración de la intervención del servicio técnico
Alcance de la entrega
La entrega de los detectores METRON 07 CI incluye:
- Cabezal de detección con unidad de control integrada
- Manual de uso
Hoja de datos (EN)
- Alimentación: 100 – 240 V AC, 50/60 Hz
- Potencia de entrada: máx. 50 W
- Grado de protección: IP 66 (IP 69 K)
- Temperatura de funcionamiento mínima: -10 °C
- Temperatura de funcionamiento máxima: +50 °C
- Humedad relativa del aire: 0 – 95% (sin condensación)
- Velocidad máxima del transportador a la que puede detectar metales de manera confiable: 30 m/s
- Cable de alimentación: 1,8 m con clavija
El METRON 07 CI puede implementarse en ambas funciones: ya sea para el control de calidad del producto procesado (detección de contaminantes metálicos en textiles antes del envío) o para proteger la tecnología de producción frente a daños causados por objetos metálicos que entren en la línea. La elección depende de la posición del detector en la línea y de las prioridades operativas. Ambos escenarios pueden cubrirse con un único equipo.
La tecnología mesuCAGE reduce considerablemente la Zona Libre de Metales (MFZ) requerida — la zona libre de metales alrededor de la apertura que evita falsas señales procedentes de metales fijos (estructura del transportador, cubiertas) y móviles (rodillos). Una MFZ más pequeña facilita la instalación del detector de metales industrial METRON 07 CI en una línea de producción textil existente sin necesidad de grandes modificaciones constructivas. Le ayudaremos a calcular la MFZ para su caso específico.
El METRON 07 CI detecta contaminantes metálicos de forma fiable a velocidades de banda transportadora de hasta 30 m/s. El seguimiento automático dinámico de la unidad de control AMD 07 mantiene la sensibilidad máxima incluso a altas velocidades, y el filtrado digital de señal garantiza la estabilidad incluso en entornos con vibraciones o fluctuaciones de temperatura (rango de funcionamiento de −10 °C a +50 °C). El detector es, por tanto, adecuado para líneas textiles rápidas y exigentes.
La altura de apertura LH oscila entre 50 y 600 mm, la anchura LB es personalizable según la anchura del transportador; la anchura del detector SB es siempre 315 mm mayor que LB. Se aplica una relación directa: cuanto menor sea la altura de apertura, mayor será la sensibilidad del detector. Para seleccionar las dimensiones óptimas y verificar la sensibilidad para su material específico, realizamos pruebas gratuitas — garantizamos los resultados en tres días.
La AMD 07 está integrada directamente en el cabezal de detección y cuenta con una pantalla táctil a color de 5,7", conectividad Ethernet, un puerto USB, acceso remoto mediante mesuNET (diagnóstico remoto y cambio de parámetros), memoria para 500 configuraciones de productos y el sistema imagePHASE para visualizar el producto y la posición de los contaminantes en la pantalla. La calibración automática de sensibilidad y la supresión de señales de interferencia garantizan un funcionamiento fiable incluso en entornos industriales exigentes.
El detector puede suministrarse en versiones para atmósferas explosivas (ATEX), altas temperaturas, acabados de color no estándar o con la unidad de control en un armario independiente. El equipamiento opcional incluye un dispositivo de alarma (baliza, zumbador), un juego de estándares de prueba, WiFi, acceso remoto mesuNET, control del transportador (marcha atrás) y sistemas de rechazo de contaminantes — empujador, compuerta de caída, boquilla de aire, inversión de banda o brazo de rechazo.
El suministro estándar incluye el cabezal de detección con la unidad de control AMD 07 integrada y un manual de instrucciones — al estar la unidad de control integrada directamente en el cabezal, no hay cables de conexión entre las unidades. Proporcionamos soporte completo desde el primer estudio y diseño hasta la fabricación a medida, la instalación, la puesta en marcha, la formación de los operarios y el servicio técnico autorizado durante toda la vida útil del equipo.
