Detector de metales en caída METRON 05 CR
Gracias a su baja altura y dimensiones compactas, el detector METRON 05 CR se puede integrar fácilmente en tuberías existentes.
El detector de metales en caída METRON 05 CR simple se utiliza para detectar partículas metálicas en materiales friables transportados por las tuberías.

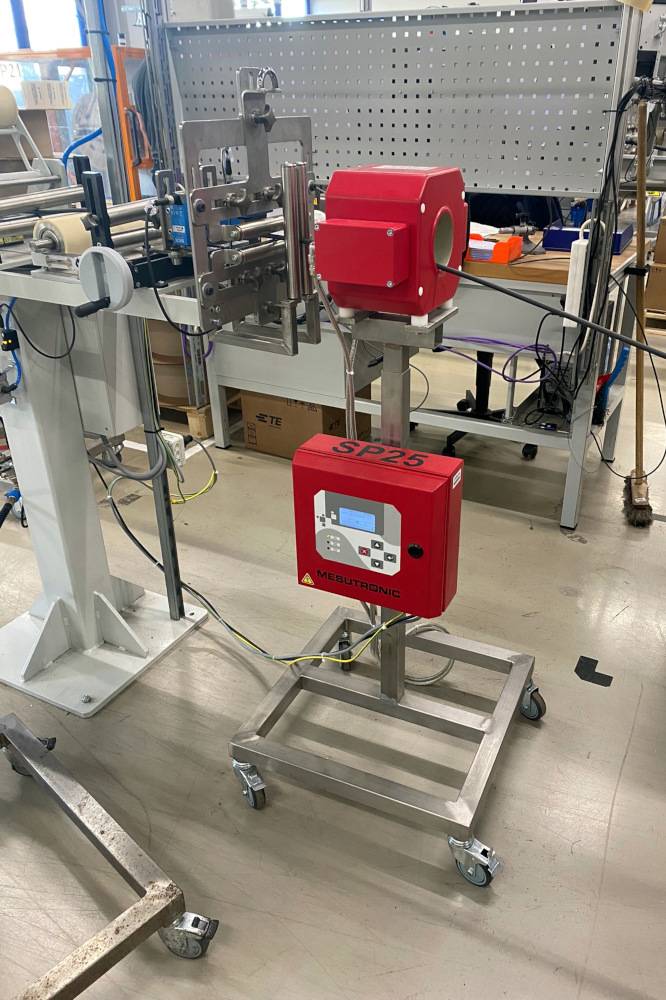

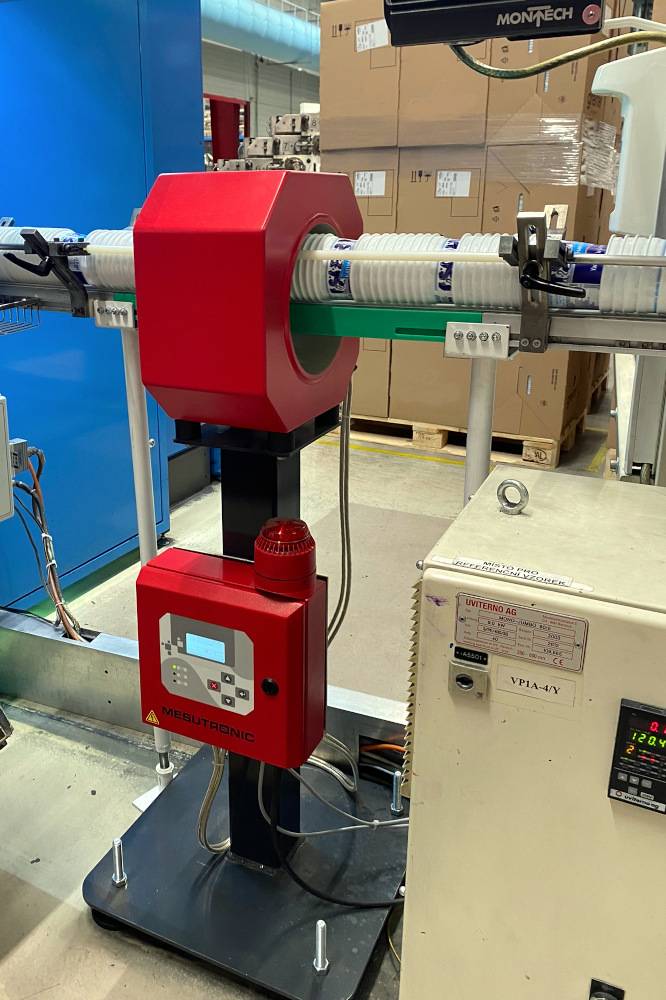

Este detector está equipado con una potente unidad de control AMD 05 que tiene una serie de funciones avanzadas, como la configuración automática del producto, la calibración automática, o el filtrado digital del sistema. La unidad está equipada con un display LCD de cinco líneas y se maneja mediante 4 botones ergonómicos. Su manejo es sencillo e intuitivo. La unidad de control se instala en el marco del detector, y también se puede colocar fuera del detector.
El METRON 05 CR destaca por su bajo precio mientras mantiene los estándares de detección requeridos. Lo suministramos como estándar para tuberías con un diámetro de 35 a 600 mm.
Ventajas principales del detector de metales en caída
- Detector de metales con agujero redondo para la instalación en tuberías de transporte. Detecta todas las partículas metálicas, tanto sueltas como en forma de inclusiones en el producto final.
- Alta sensibilidad incluso en entornos industriales difíciles.
- Tecnología confiable y fácil de usar, probada durante muchos años de uso.
- Se utiliza para controlar la calidad del producto procesado o como protección de las siguientes máquinas.
- Solución personalizada basada en tubo sensor y marco de apoyo.
El detector de metales en forma de túnel METRON 05 CR es:
- Confiable: en funcionalidad y detección de metales
- Resistente: en tecnología y rendimiento
- Cómodo: en diseño y gestión de datos
Equipamiento opcional
Los detectores METRON 05 CR se pueden suministrar con una amplia gama de accesorios adicionales:
- Dispositivo de advertencia: faro, zumbador
- Marcado visual de contaminantes: marcado de colores
- Eliminación de los contaminantes: aleta de separación, válvula de bola de tres vías
- Tubos de plástico del sensor: con racor, con embudo, con bridas
- mesuSET: manejo del detector a través del portátil
- mesuNET: posibilidad de acceso remoto al equipo
- Estándares de prueba
Diseño especial
¿Tiene requerimientos especiales para el diseño de un detector de metales? Los requerimientos más comunes incluyen:
- Diseño para uso en ambientes explosivos
- Versión del color bajo pedido
- Diseño para uso incluso a altas temperaturas
- Versión Alutron: sin señales falsas causadas por lámina metalizada - Patente n.° 4342826
Dimensiones
| LW: Anchura de abertura (mm) | SB = SH: Anchura del detector (mm) | L: Longitud del detector (mm) |
|---|---|---|
| 35 | 150 | 125 |
| 45 | 150 | 125 |
| 55 | 150 | 125 |
| 70 | 150 | 125 |
| 85 | 200 | 150 |
| 100 | 200 | 150 |
| 115 | 250 | 150 |
| 130 | 250 | 150 |
| 150 | 250 | 200 |
| 170 | 300 | 200 |
| 210 | 350 | 250 |
| 235 | 400 | 300 |
| 265 | 450 | 300 |
| 300 | 500 | 350 |
| 335 | 550 | 400 |
| 380 | 600 | 450 |
| 430 | 650 | 500 |
| 470 | 700 | 500 |
| 525 | 750 | 600 |
| 600 | 850 | 700 |
Podemos suministrarle un detector de metales en caída con altura, diámetro de abertura, marco, etc. diferentes para satisfacer sus necesidades.
Le pediremos la especificación de las modificaciones requeridas y prepararemos una oferta exactamente para sus instalaciones.
Zona libre de metales (Metal free) - MFZ
Es esencial para el correcto funcionamiento del detector de metales que no haya metales inmóviles (p. ej., estructura del transportador, cubierta del transportador) o metales en movimiento (p. ej., rodillos del transportador) en las proximidades de la abertura del detector. Por lo tanto, se define una MFZ para cada detector, que no debe contener metales en movimiento ni inmóviles. La abertura del detector de metales debe ubicarse en el centro de la zona libre de metales. Al cumplir con la MFZ al instalar el detector, evitará señales falsas y falsos rechazos de productos y contribuirá al correcto funcionamiento del detector.
Póngase en contacto con nosotros: le ayudaremos con el cálculo de la MFZ para metales en movimiento e inmóviles.
Sensibilidad del detector
La sensibilidad del detector depende de muchos parámetros, como las dimensiones de la abertura (cuanto menor sea la altura de la abertura, mayor será la sensibilidad del detector), la velocidad del transportador, la densidad del producto, su temperatura, la humedad, etc.
Para seleccionar el detector de metales más adecuado con la sensibilidad requerida para su aplicación, recomendamos realizar una prueba de su material. Realizaremos estas pruebas de forma gratuita. Póngase en contacto con nosotros, acordamos las pruebas y el envío de muestras de su material.
Unidad de control AMD 05
Una buena unidad de control es fundamental para el correcto funcionamiento de cualquier detector. Nuestra unidad de control se fabrica haciendo gran hincapié en el tratamiento y los componentes utilizados de alta calidad.
El resultado es una unidad de control estable con una serie de funciones (enumeramos solo algunas de ellas):
- Ajuste automático del producto con supresión de interferencias y calibración automática de sensibilidad
- Filtrado digital de señales para una máxima estabilidad en entornos exigentes
- Monitorización del correcto funcionamiento del sistema
- Manejo táctil: diseño moderno
- Fácil manejo intuitivo con 4 botones: esencial para el funcionamiento del detector
- Display LCD de cinco líneas
- Posibilidad de almacenar ajustes de hasta 500 productos
- Posibilidad de conexión remota: diagnóstico, cambio de parámetros, actualización de SW
Alcance de la entrega
La entrega de los detectores METRON 05 CI incluye:
- Cabezal de detección
- Unidad de control
- Cables de conexión
- Hardware de instalación
- Manual de uso
Hoja de datos (EN)
- Alimentación: 100 – 240 V AC, 50/60 Hz
- Potencia de entrada: máx. 50 W
- Grado de protección: IP 654
- Temperatura de funcionamiento mínima: -10 °C
- Temperatura de funcionamiento máxima: +50 °C
- Humedad relativa del aire: 0 – 95 % (sin condensación)
- La velocidad del material a la que puede detectar metales de manera confiable: 0,05 – 1,5 m/s
- Cable de alimentación: 1,8 m con clavija
El METRON 05 CR es una variante económica del detector gravitacional para tuberías a presión con diámetros de 35–600 mm, que ofrece una atractiva relación calidad-precio para aplicaciones donde no se requiere conectividad avanzada ni pantalla táctil. Comparado con el modelo premium METRON 07 PowerLine, cuenta con un sencillo panel de 4 botones con pantalla LCD de 5 líneas y protección IP 65 (METRON 07 PowerLine: pantalla táctil color de 5,7", Ethernet, IP 66). Para transporte neumático, elija el METRON 05 PowerLine, diseñado para una presión de tubería más elevada.
La sensibilidad depende del diámetro de la apertura – cuanto menor es el diámetro, mayor es la sensibilidad. Otros factores son la velocidad del material (0,05–1,5 m/s), la densidad del producto, la temperatura y la humedad. Realizamos pruebas de su material en el equipo de forma gratuita y garantizamos los resultados en 3 días hábiles – contáctenos para organizar el envío de muestras.
Sí. Para el correcto funcionamiento del METRON 05 CR es necesario respetar la MFZ – en las inmediaciones de la apertura no debe haber metales fijos ni móviles (estructura de soporte, rodillos, etc.). El incumplimiento de la MFZ provoca falsas señales y rechazos innecesarios de productos. Le ayudaremos a calcular la MFZ para su instalación específica – simplemente contáctenos.
Suministramos el METRON 05 CR de forma estándar para tuberías de 35–600 mm de diámetro – uno de los rangos estándar más amplios de nuestra gama de detectores para tuberías a presión. Bajo pedido, fabricamos el detector con un diámetro de apertura, altura o marco no estándar. Las versiones especiales más habituales son la versión ATEX para entornos explosivos y la versión Alutron, que elimina las falsas señales causadas por el film metalizado (Patente n.º 4342826).
El METRON 05 CR cumple los requisitos HACCP. La protección IP 65 garantiza la resistencia al polvo y a las proyecciones de agua; el rango de temperatura de funcionamiento de -10 °C a +50 °C cubre la mayoría de las aplicaciones industriales. Si su auditoría exige IP 66 o la certificación IFS, BRC o SQF, consúltenos – para entornos más exigentes ofrecemos el modelo METRON 07 PowerLine.
La unidad de control AMD 05 cuenta con una pantalla LCD de 5 líneas y 4 botones ergonómicos – el manejo es intuitivo incluso sin formación especializada. La unidad proporciona ajuste automático del producto con supresión de señales de interferencia, calibración automática de sensibilidad, filtrado digital de señal y monitorización del correcto funcionamiento del sistema. Se pueden almacenar hasta 500 perfiles de producto en memoria. La unidad puede montarse directamente en el bastidor del detector o instalarse de forma remota; el módulo opcional mesuNET permite el acceso y la gestión remotos.
Nos encargamos de su proyecto de principio a fin: nos desplazamos al lugar, tomamos medidas, diseñamos una solución a medida, instalamos, ponemos en marcha y formamos a los operarios. Posteriormente proporcionamos servicio técnico autorizado en garantía y posventa. Antes del pedido, garantizamos también la realización de pruebas gratuitas de su material en el equipo en un plazo de 3 días hábiles.
