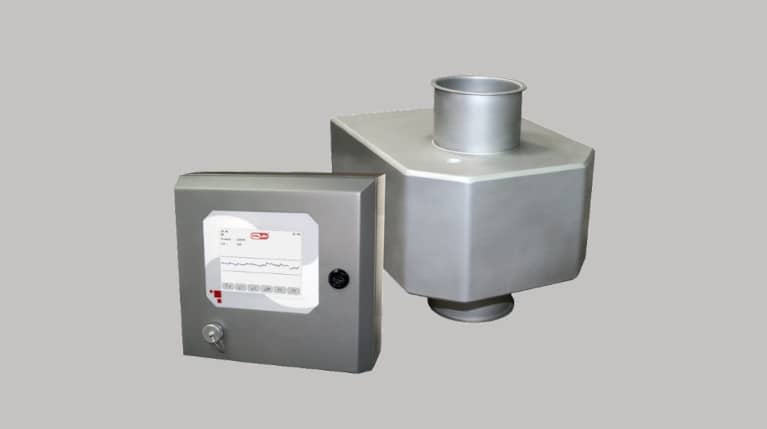

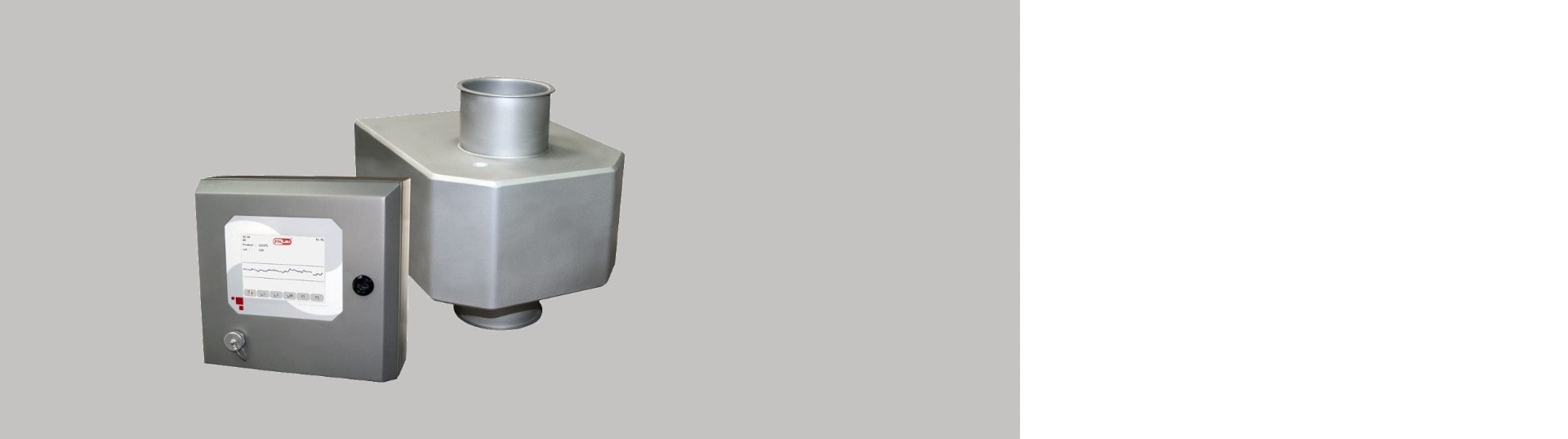

Detector de metales en caída METRON 07 PowerLine
El detector de metales en caída METRON 07 PowerLine de alta sensibilidad se utiliza para detectar partículas metálicas en materiales friables transportados por las tuberías. También se puede instalar en tuberías a presión.
El detector METRON 07 PowerLine puede integrarse fácilmente en tuberías existentes debido a su baja altura y dimensiones compactas.
El METRON 07 es sinónimo de detectores de metales con la más alta precisión de detección con la más alta confiabilidad. La bobina del detector tiene varias capas de blindaje y no requiere un tubo de plástico del sensor. Como resultado, el detector es inmune a las interferencias electromagnéticas externas, lo que permite una detección de metales extremadamente precisa.
Está fabricado con acero inoxidable y haciendo gran hincapié en el diseño higiénico.¡No hay rincones o grietas inaccesibles donde el material pueda asentarse!
Este detector está equipado con la unidad de control AMD 07 de alta calidad con una serie de funciones avanzadas. Dicha unidad está equipada con un display táctil, por lo que su manejo es sencillo e intuitivo.Permite la monitorización permanente de las partes electrónicas y mecánicas. El sistema mesuNET permite el acceso remoto al equipo. La unidad forma parte del detector, y también se puede colocar fuera del detector.
Suministramos este detector de metales en caída como estándar para tuberías con un diámetro de 50 a 300 mm.
Ventajas principales del detector de metales en caída
- Detector de metales con agujero para la instalación en tuberías de transporte a presión. Detecta todas las partículas metálicas, tanto sueltas como en forma de inclusiones en el producto final. Resistente a interferencias electromagnéticas.
- Manejo sorprendentemente simple.
- Cumple con los requisitos de calidad según los sistemas HACCP, IFS, BRC y SQF.
- Dispositivo versátil y flexible que permite una fácil adaptación a los requisitos de los distintos clientes.
El detector de metales en caída METRON 07 PowerLine es:
- Confiable: en funcionalidad y detección de metales
- Resistente: en tecnología y rendimiento
- Cómodo: en diseño y gestión de datos
Equipamiento opcional
Los detectores METRON 07 PowerLine se pueden suministrar con una amplia gama de accesorios adicionales:
- Dispositivo de advertencia: faro, zumbador
- mesuSET: manejo del detector a través del portátil
- mesuNET: posibilidad de acceso remoto al equipo
- Estándares de prueba
Diseño especial
¿Tiene requerimientos especiales para el diseño de un detector de metales? Los requerimientos más comunes incluyen:
- Diseño para uso en ambientes explosivos
- Versión del color bajo pedido
- Versión Alutron: sin señales falsas causadas por lámina metalizada - Patente n.° 4342826

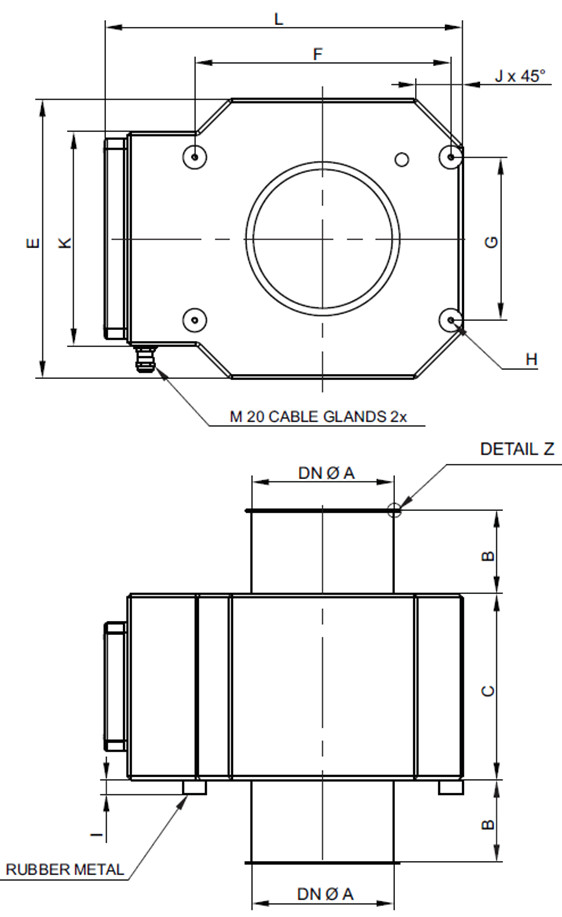

Dimensiones
| A: (mm) | B: (mm) | C: (mm) | E: (mm) | F: (mm) | G: (mm) |
|---|---|---|---|---|---|
| 50 | 50 | 150 | 230 | 175 | 115 |
| 60 | 42 | 150 | 230 | 175 | 115 |
| 80 | 42 | 150 | 230 | 175 | 115 |
| 100 | 73 | 150 | 250 | 225 | 125 |
| 120 | 80 | 150 | 250 | 225 | 125 |
| 150 | 90 | 200 | 300 | 275 | 175 |
| 200 | 100 | 250 | 365 | 310 | 170 |
| 250 | 125 | 300 | 450 | 400 | 200 |
| 300 | 150 | 350 | 550 | 500 | 205 |
| H: (mm) | I: (mm) | J: (mm) | K: (mm) | L: (mm) | Peso (kg) |
|---|---|---|---|---|---|
| M6 | 15 | 45 | 230 | 274 | 16 |
| M6 | 15 | 45 | 230 | 274 | 19 |
| M6 | 15 | 45 | 230 | 289 | 22 |
| M6 | 15 | 50 | 250 | 339 | 25 |
| M6 | 15 | 50 | 250 | 339 | 28 |
| M6 | 15 | 50 | 230 | 384 | 30 |
| M8 | 30 | 88 | 230 | 451 | 35 |
| M8 | 30 | 115 | 230 | 534 | 40 |
| M8 | 30 | 160 | 230 | 634 | 45 |
Podemos suministrarle un detector de metales en caída con altura, diámetro de abertura, marco, etc. diferentes para satisfacer sus necesidades.
Le pediremos la especificación de las modificaciones requeridas y prepararemos una oferta exactamente para sus instalaciones.
Zona libre de metales (Metal free) - MFZ
Es esencial para el correcto funcionamiento del detector de metales que no haya metales inmóviles (p. ej., estructura del transportador, cubierta del transportador) o metales en movimiento (p. ej., rodillos del transportador) en las proximidades de la abertura del detector. Por lo tanto, se define una MFZ para cada detector, que no debe contener metales en movimiento ni inmóviles. La abertura del detector de metales debe ubicarse en el centro de la zona libre de metales. Al cumplir con la MFZ al instalar el detector, evitará señales falsas y falsos rechazos de productos y contribuirá al correcto funcionamiento del detector.
Póngase en contacto con nosotros: le ayudaremos con el cálculo de la MFZ para metales en movimiento e inmóviles.
La gran ventaja de este detector de metales es que no se requiere una zona libre de metales.Sensibilidad del detector
La sensibilidad del detector depende de muchos parámetros, como las dimensiones de la abertura (cuanto menor sea la altura de la abertura, mayor será la sensibilidad del detector), la velocidad del transportador, la densidad del producto, su temperatura, la humedad, etc.
Para seleccionar el detector de metales más adecuado con la sensibilidad requerida para su aplicación, recomendamos realizar una prueba de su material. Realizaremos estas pruebas de forma gratuita. Póngase en contacto con nosotros, acordamos las pruebas y el envío de muestras de su material.
Tabla de la sensibilidad del detector METRON 07 PowerLine
| Model | 50 | 60 | 80 | 100 | 120 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| Sensibilidad: bolita de acero con un diámetro de (mm) (mm) | 0,25 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 1,0 | 1,2 |
Unidad de control AMD 07
Una buena unidad de control es fundamental para el correcto funcionamiento de cualquier detector. Nuestra unidad de control se fabrica haciendo gran hincapié en el tratamiento y los componentes utilizados de alta calidad.
El resultado es una unidad de control estable con una serie de funciones (enumeramos solo algunas de ellas):
- Comunicación a través de Ethernet = flexibilidad ilimitada
- Unidad de control compacta
- Ajuste automático del producto con supresión de interferencias y calibración automática de sensibilidad
- Monitorización automática dinámica: máxima sensibilidad del detector
- Filtrado digital de señales para una máxima estabilidad en entornos exigentes
- Monitorización del correcto funcionamiento del sistema
- La estrecha zona de detección garantiza la colocación precisa de metales en el campo de detección y, por lo tanto, una detección precisa
- Fácil manejo intuitivo: esencial para el funcionamiento del detector
- Display de colores de 5,7“
- Posibilidad de almacenar ajustes de hasta 500 productos
- Posibilidad de conexión remota: diagnóstico, cambio de parámetros, actualización de SW
- Conector USB: posibilidad de almacenamiento de datos, fácil actualización de SW, aceleración de la intervención del servicio técnico
Alcance de la entrega
La entrega de los detectores METRON 05 C incluye:
- Cabezal de detección
- Unidad de control
- Cables de conexión
- Hardware de instalación
- Manual de uso
Hoja de datos (EN)
- Alimentación: 100 – 240 V AC, 50/60 Hz
- Potencia de entrada: máx. 75 W
- Grado de protección: IP 66
- Temperatura de funcionamiento mínima: -10 °C
- Temperatura de funcionamiento máxima: +50 °C
- Humedad relativa del aire: 0 – 95 % (sin condensación)
- Subpresión: máx. de 0,5 bar
- Cable de alimentación: 1,8 m con clavija
El METRON 07 PowerLine está diseñado para materiales a granel transportados mediante tuberías a presión – es el único modelo de la gama que admite instalación en tuberías a presión (vacío máx. 0,5 bar). Los demás modelos están destinados a caída libre (METRON 05 CR), transporte neumático (METRON 05 PowerLine) o cintas transportadoras. Si opera una tubería a presión, el METRON 07 PowerLine es la opción correcta.
La sensibilidad depende del diámetro de la tubería. En DN 50 detecta una esfera de acero de 0,25 mm de diámetro, en DN 100 desde 0,5 mm, en DN 150 desde 0,7 mm y en DN 300 desde 1,2 mm. Como la sensibilidad también está influida por la densidad, la temperatura y la humedad del material, recomendamos realizar pruebas con su material en el equipo – de forma gratuita, en tres días.
No. El METRON 07 PowerLine es uno de los pocos detectores que no requiere una zona libre de metales, es decir, un espacio libre de metales fijos o móviles en las inmediaciones de la apertura. Esto facilita considerablemente la integración en líneas de producción existentes y elimina las falsas señales causadas por la estructura del transportador.
Suministramos el METRON 07 PowerLine de forma estándar para tuberías DN 50 a DN 300 mm. A petición, fabricamos el detector con otro diámetro de apertura, altura o marco. Las versiones especiales más habituales son la versión ATEX para entornos explosivos y la versión Alutron, que elimina las falsas señales causadas por el film metalizado (Patente n.º 4342826).
El detector cumple los requisitos de los sistemas de calidad HACCP, IFS, BRC y SQF, estándar de la industria alimentaria. La construcción totalmente en acero inoxidable y el diseño higiénico sin zonas muertas garantizan una limpieza y desinfección sencillas. El grado de protección IP 66 permite su uso en entornos húmedos; el rango de temperatura de funcionamiento es de -10 °C a +50 °C.
La unidad de control AMD 07 dispone de una pantalla táctil en color de 5,7", comunicación Ethernet y memoria para 500 productos. Proporciona configuración automática del producto con supresión de señales de interferencia y calibración automática de sensibilidad. La unidad puede instalarse en el propio detector o de forma remota; el módulo opcional mesuNET permite el acceso y diagnóstico remotos.
Nos encargamos de todo el proyecto: nos desplazamos, realizamos la medición, diseñamos una solución a medida, instalamos, ponemos en marcha y formamos al personal operativo. Posteriormente proporcionamos servicio técnico autorizado en garantía y posventa. Antes del pedido también garantizamos la realización de pruebas con su material en el equipo en un plazo de tres días, de forma gratuita.
