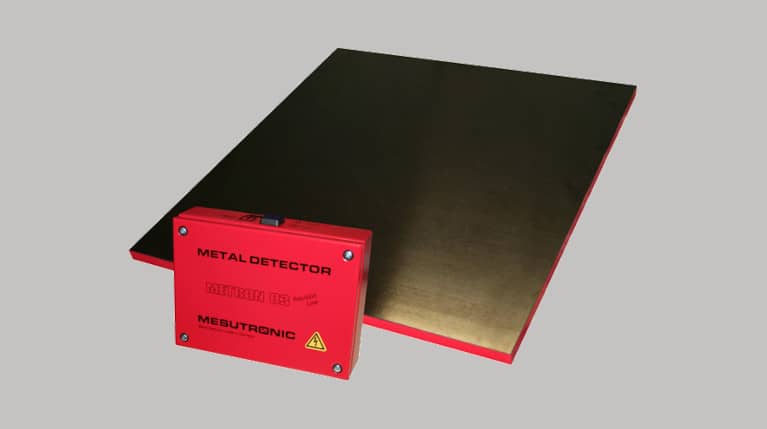

Detector de metales de placas METRON 03 SL
El detector de metales de placas METRON 03 SL con placa deslizante integrada se utiliza para detectar partículas de metal en el transportador. Recomendamos utilizar este detector de metales de placas para productos de poca altura.
Esta placa de detección no requiere ninguna zona libre de metales, por lo que su uso es muy variable.
Las principales ventajas de este detector de metales de una única placa incluyen el bajo precio y la fácil instalación.Se conecta al transportador con unos pocos tornillos. ¡El montaje no podría ser más fácil!
El manejo de la unidad de control es muy fácil, la unidad es estable y resistente.
Ventajas principales del detector de metales de placas
- Detector de metales plano y compacto, diseñado para su instalación en cintas transportadoras ligeras.
- Detecta todos los metales libres y ocultos en el material.
- Para alturas de llenado bajas de transportadores o inspección de objetos huecos.
- No se necesita una zona “libre de metales”.
- Instalación rápida y sencilla.
- Buena precisión de detección incluso en condiciones industriales difíciles, excelente protección de la maquinaria, a pesar de los mínimos gastos de inversión.
- Tecnología práctica, confiable y probada en el tiempo.
El detector de metales en forma de túnel METRON 05 D es:
- Confiable: en funcionalidad y detección de metales
- Resistente: en tecnología y rendimiento
- Fácil: en instalación y manejo
Equipamiento opcional
Los detectores METRON 05 S se pueden suministrar con una amplia gama de accesorios adicionales:
- Dispositivo de advertencia: faro, zumbador
- Posibilidad de reinicio remoto del equipo
- Manejo del transportador: marcha reversible del transportador

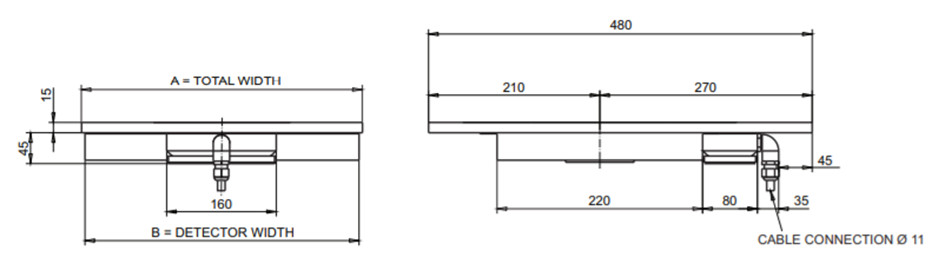

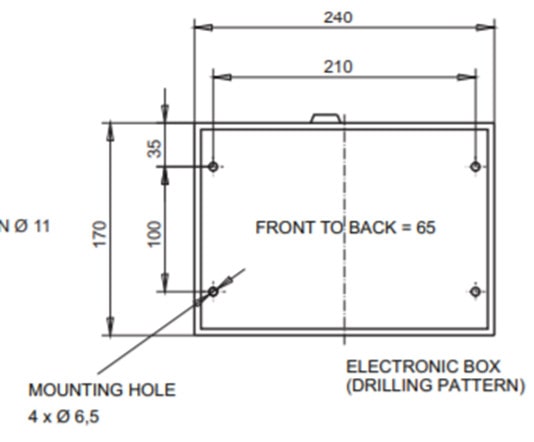

Dimensiones
| B: Anchura del detector (mm) | Área de detección (mm) | Peso (kg) |
|---|---|---|
| 200 | B - 10 | 5 |
| 250 | B - 10 | 6 |
| 300 | B - 10 | 7 |
| 350 | B - 10 | 8 |
| 400 | B - 10 | 9 |
| 420 | B - 10 | 10 |
| 450 | B - 10 | 11 |
| 500 | B - 10 | 12 |
| 550 | B - 10 | 13 |
| 600 | B - 10 | 14 |
| 650 | B - 10 | 15 |
| 700 | B - 10 | 16 |
| 750 | B - 10 | 17 |
| 800 | B - 10 | 18 |
| 850 | B - 10 | 19 |
| 900 | B - 10 | 20 |
| 950 | B - 10 | 21 |
Podemos suministrar otras dimensiones bajo pedido.
Zona libre de metales (Metal free) - MFZ
La gran ventaja de este detector de metales es que no se requiere una zona libre de metales.
Póngase en contacto con nosotros: le ayudaremos con el cálculo de la MFZ para metales en movimiento e inmóviles.

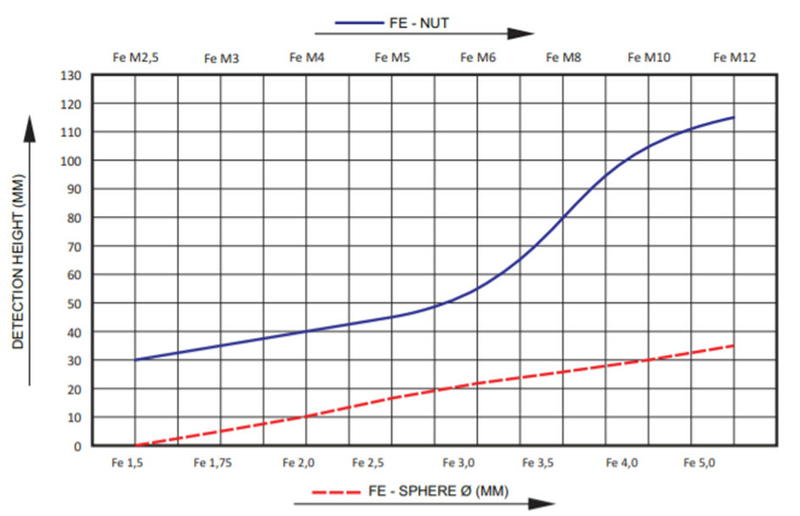

Sensibilidad del detector
La sensibilidad del detector depende de muchos parámetros, como las dimensiones de la abertura (cuanto menor sea la altura de la abertura, mayor será la sensibilidad del detector), la velocidad del transportador, la densidad del producto, su temperatura, la humedad, etc.
Para seleccionar el detector de metales más adecuado con la sensibilidad requerida para su aplicación, recomendamos realizar una prueba de su material. Realizaremos estas pruebas de forma gratuita. Póngase en contacto con nosotros, acordamos las pruebas y el envío de muestras de su material.
Unidad de control AMD 03
Una buena unidad de control es fundamental para el correcto funcionamiento de cualquier detector. Nuestra unidad de control se fabrica haciendo gran hincapié en el tratamiento y los componentes utilizados de alta calidad.
El resultado es una unidad de control estable con una serie de funciones (enumeramos solo algunas de ellas):
- Manejo sencillo
- Monitorización del correcto funcionamiento del sistema
- Supresión del efecto de las vibraciones del transportador
- Fácil diagnóstico y reparación
- Puesta en equilibrio continua de la unidad
- Señalización óptica de la detección y de averías
Alcance de la entrega
La entrega de los detectores METRON 05 S incluye:
- Cabezal de detección
- Unidad de control
- Cables de conexión
- Manual de uso
Hoja de datos (EN)
- Alimentación: 100 – 240 V AC, 50/60 Hz
- Potencia de entrada: máx. 50 W
- Grado de protección: IP 54
- Temperatura de funcionamiento mínima: -10 °C
- Temperatura de funcionamiento máxima: +50 °C
- Humedad relativa del aire: 0 – 95 % (sin condensación)
- Velocidad máxima del transportador a la que puede detectar metales de manera confiable: 30 m/s (velocidad superior bajo pedido)
- Cable de alimentación: 1,8 m con clavija
El METRON 03 SL es la elección adecuada cuando la altura del producto en la cinta es pequeña o cuando se inspeccionan objetos huecos, y la prioridad es una instalación rápida y económica. A diferencia de los detectores de túnel, no requiere zona libre de metales (MFZ) y puede montarse con unos pocos tornillos sin modificar el bastidor ni los rodillos del transportador existente. Si la altura del producto es mayor o se requiere detección desde todos los lados, recomendamos un detector de metales tipo túnel.
Gracias a su placa deslizante de detección instalada directamente en la cinta transportadora, el METRON 03 SL no genera campo interferente con respecto a la estructura metálica del transportador — por lo que no es necesaria ninguna zona libre de metales. En la práctica, basta con fijar el detector a cualquier transportador con unos pocos tornillos, sin modificar el bastidor ni los rodillos. La instalación se realiza en minutos, no en horas.
El METRON 03 SL está diseñado para productos con poca altura de material en la cinta y para la inspección de objetos huecos. La anchura del detector oscila entre 200 y 950 mm (otras dimensiones disponibles bajo pedido); la zona de detección es B − 10 mm, cubriendo prácticamente toda la anchura de la cinta. Cuanto menor es la altura del producto, mayor es la sensibilidad de detección que se logra.
El METRON 03 SL incluye la unidad de control AMD 03, con señalización óptica de detección y avería, supresión de vibraciones del transportador y manejo sencillo. A diferencia de la AMD 05 (utilizada en los modelos METRON 05 C/D/S), no dispone de pantalla LCD ni de memoria de productos — está diseñada para aplicaciones poco exigentes en las que las condiciones del proceso no cambian. El resultado es una unidad estable y fácil de mantener.
El METRON 03 SL alcanza el grado de protección IP 54 y funciona en un rango de temperaturas de −10 °C a +50 °C con una humedad relativa del 0 al 95 % (sin condensación). El consumo máximo es de 50 W con una tensión de alimentación de 100–240 V AC, 50/60 Hz. El detector está diseñado para un funcionamiento continuo y sin mantenimiento durante todo el año.
El detector puede suministrarse con un dispositivo de advertencia (luz giratoria, zumbador), restablecimiento remoto o control de marcha atrás del transportador. El alcance del equipamiento opcional es más reducido que en los detectores de túnel — los sistemas de expulsión automática de contaminantes (empujador, trampilla) no están disponibles para este modelo.
Antes de la compra, realizamos pruebas gratuitas de su material y garantizamos los resultados en un plazo de tres días. Tras el pedido, prestamos el ciclo de servicio completo: visita in situ, medición, fabricación a medida, instalación, puesta en marcha, formación del operario y servicio autorizado durante toda la vida útil del equipo.
