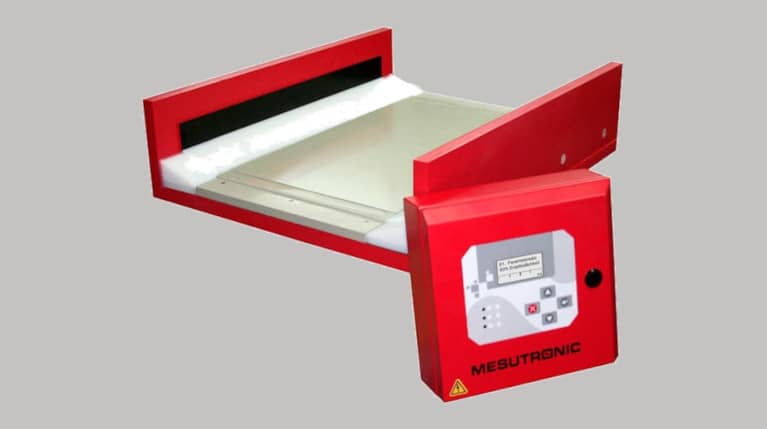

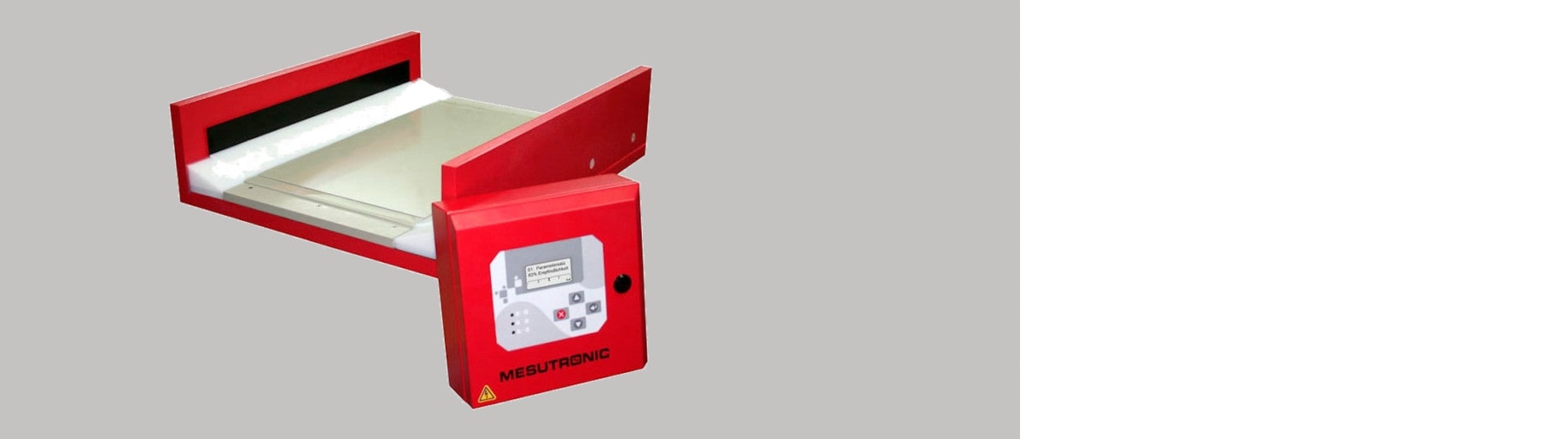

Detector de metales para transportadores vibratorios METRON 05 VT
El detector de metales para transportadores vibratorios METRON 05 VT se utiliza para detectar partículas metálicas y está diseñado para que pueda instalarse directamente en el canal del alimentador vibratorio. Gracias al diseño del detector, se puede instalar de forma extremadamente rápida y sencilla en un transportador de cualquier forma.

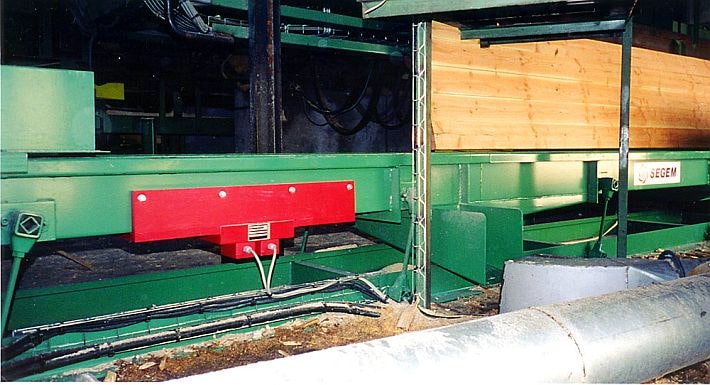

Otra ventaja es que la instalación del detector no requiere tener ninguna zona libre de metales. Estos hechos lo convierten en un detector de metales universal para su instalación en transportadores vibratorios. A menudo se utiliza para detectar metales en el procesamiento de la madera.
El METRON 05 VT domina el mercado gracias a su atractiva relación precio/rendimiento.
Ventajas principales del detector de metales para transportadores
- Detector de metales para la instalación directa en el canal del alimentador vibratorio.
- Detecta todos los metales libres y ocultos en el material.
- Protección confiable de la maquinaria gracias al detector de alta sensibilidad.
- Instalación rápida y sencilla.
- Gastos mínimos de inversión.
- Soluciones apropiadas para todos los tipos habituales de canales vibratorios.
- Tecnología práctica, confiable y probada en el tiempo.
Instalación

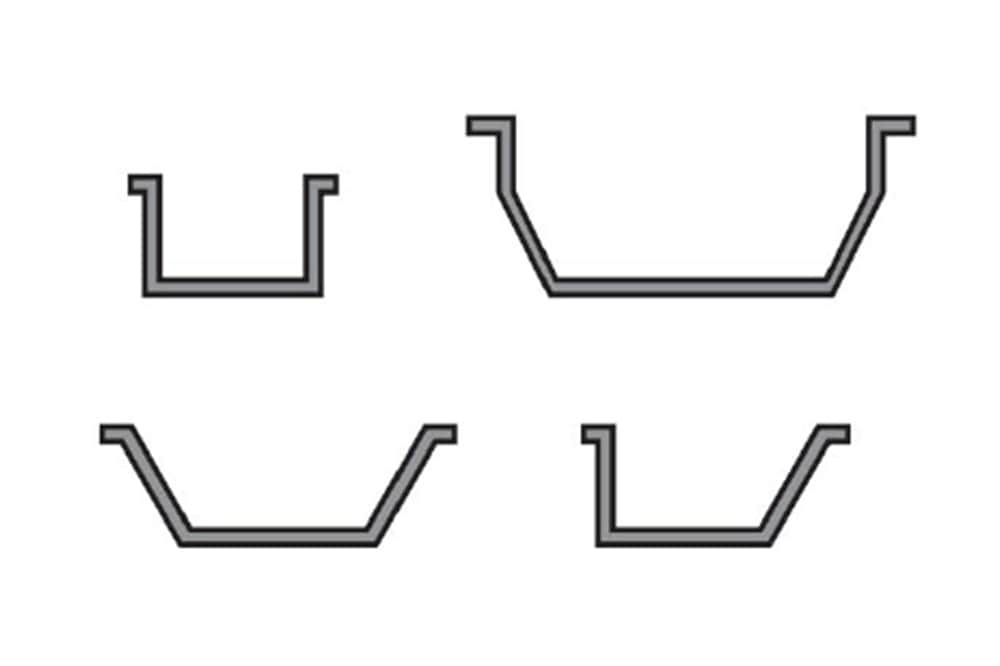

El detector de metales para transportadores vibratorios METRON 05 VT está diseñado para que pueda instalarse de forma muy sencilla y rápida en cualquier tipo de transportador.
El detector de metales para transportadores METRON 05 VT es:
- Confiable: en funcionalidad y detección de metales
- Resistente: en tecnología y rendimiento
- Fácil: en instalación y manejo
Equipamiento opcional
Los detectores METRON 05 D se pueden suministrar con una amplia gama de accesorios adicionales:
- Dispositivo de advertencia: faro, zumbador
- Posibilidad de reinicio remoto del equipo
- Marcado visual de contaminantes: marcado de colores
- Modificaciones de software según sus requerimientos: transferencia de datos, operaciones de control específicas
Diseño especial
¿Tiene requerimientos especiales para el diseño de un detector de metales? Los requerimientos más comunes incluyen:
- Cabezal de detección y carcasa de la unidad de control en versión de acero inoxidable
- Grado de protección IP 65
- Versión del color bajo pedido
- Alimentación especial, terminales especiales, etc.
- Versión Alutron: sin señales falsas causadas por lámina metalizada - Patente n.° 4342826

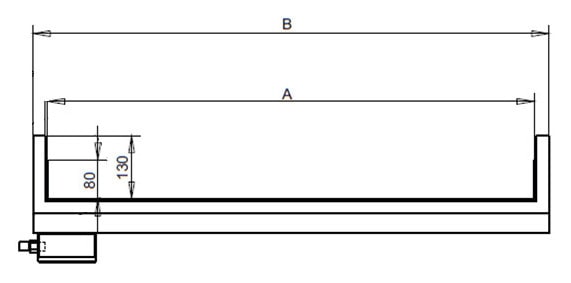

Dimensiones
| A: Anchura interior (mm) | B: Anchura del detector (mm) |
|---|---|
| 300 - 1000 | A + 60 |
Zona libre de metales (Metal free) - MFZ
La gran ventaja de este detector de metales es que no se requiere una zona libre de metales.
Póngase en contacto con nosotros: le ayudaremos con el cálculo de la MFZ para metales en movimiento e inmóviles.
Sensibilidad del detector
La sensibilidad del detector depende de muchos parámetros, como las dimensiones de la abertura (cuanto menor sea la altura de la abertura, mayor será la sensibilidad del detector), la velocidad del transportador, la densidad del producto, su temperatura, la humedad, etc.
Para seleccionar el detector de metales más adecuado con la sensibilidad requerida para su aplicación, recomendamos realizar una prueba de su material. Realizaremos estas pruebas de forma gratuita. Póngase en contacto con nosotros, acordamos las pruebas y el envío de muestras de su material.

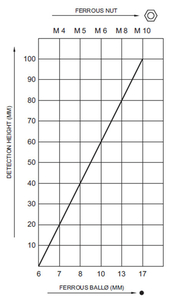

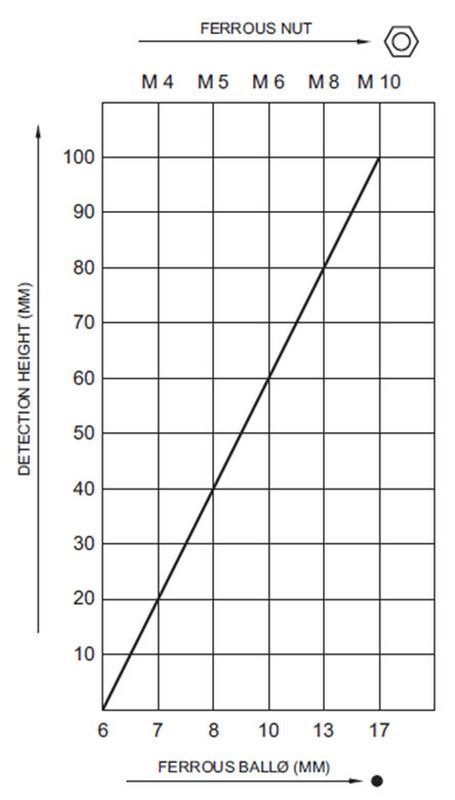

Diagrama de sensibilidad del detector METRON 05 VT se aplica para LB 1,5 x LH
Unidad de control AMD 05
Una buena unidad de control es fundamental para el correcto funcionamiento de cualquier detector. Nuestra unidad de control se fabrica haciendo gran hincapié en el tratamiento y los componentes utilizados de alta calidad.
El resultado es una unidad de control estable con una serie de funciones (enumeramos solo algunas de ellas):
- Ajuste automático del producto con supresión de interferencias y calibración automática de sensibilidad
- Filtrado digital de señales para una máxima estabilidad en entornos exigentes
- Monitorización del correcto funcionamiento del sistema
- Manejo táctil: diseño moderno
- Fácil manejo intuitivo con 4 botones: esencial para el funcionamiento del detector
- Display LCD de cinco líneas
- Posibilidad de almacenar ajustes de hasta 500 productos
- Posibilidad de conexión remota: diagnóstico, cambio de parámetros, actualización de SW
Alcance de la entrega
La entrega de los detectores METRON 05 D incluye:
- Cabezal de detección
- Unidad de control
- Cables de conexión
- Manual de uso
Hoja de datos (EN)
- Alimentación: 100 – 240 V AC, 50/60 Hz
- Potencia de entrada: máx. 50 W
- Grado de protección: IP 54 (opcionalmente IP 69 K)
- Temperatura de funcionamiento mínima: -10 °C
- Temperatura de funcionamiento máxima: +50 °C
- Humedad relativa del aire: 0 – 95 % (sin condensación)
- Cable de alimentación: 1,8 m con clavija
Los detectores de metales industriales para cintas transportadoras son dispositivos diseñados para detectar contaminantes metálicos en materiales transportados en una cinta transportadora, un alimentador vibratorio o una tolva de material. Se instalan directamente en cintas transportadoras existentes o como parte de sistemas de transporte integrados. Sirven para el control de calidad de los productos o como protección de los equipos de producción frente a daños causados por metales.
SOLLAU ofrece tres grupos principales. Detectores de túnel: Detector de metales en forma de túnel METRON 05 D (desmontable, fácil instalación sin detener la cinta), Detector de metales en forma de túnel METRON 05 C, Detector de metales en forma de túnel METRON 05 CI y Detector de metales en forma de túnel METRON 07 CI (con tecnologías imagePHASE y mesuCAGE). Detectores de placas: Detector de metales de placas METRON 03 SL (para alturas de producto bajas, sin MFZ) y Detector de metales de placas METRON 05 S (modelo más utilizado, anchura hasta 6.000 mm). También disponibles: Detector de metales para transportadores vibratorios METRON 05 VT, el especializado Detector de metales en forma de túnel METRON 05 CO para la industria maderera, y los sistemas completos con cinta transportadora — Detector de metales con transportador TRANSTRON y Detector de metales TRANSTRON HL.
Un detector de túnel rodea el material por todos los lados — la cabeza de detección forma un marco a través del cual pasa el material. Proporciona una detección precisa y es adecuado para diversas alturas de material. Un detector de placas es una placa de detección plana instalada directamente en el transportador, óptima para productos con altura de material baja o media en la cinta. Sus principales ventajas son la instalación extremadamente sencilla, menor coste y requisitos mínimos o nulos de Zona libre de metal. La elección depende de la altura del material, la sensibilidad requerida y las condiciones de instalación.
La Zona libre de metal (MFZ) es un espacio de protección alrededor de la cabeza de detección donde no debe haber metales fijos ni móviles (estructura del transportador, rodillos), para evitar señales falsas. Los detectores de túnel METRON 05 C y METRON 05 D requieren MFZ. La tecnología mesuCAGE del Detector de metales en forma de túnel METRON 07 CI reduce significativamente la MFZ. El Detector de metales de placas METRON 03 SL y el Detector de metales para transportadores vibratorios METRON 05 VT no requieren ninguna MFZ — por eso su instalación es la más sencilla. El Detector de metales de placas METRON 05 S y el Detector de metales en forma de túnel METRON 05 CO tienen solo requisitos mínimos de MFZ.
Los detectores de túnel METRON 05 C, METRON 05 D, METRON 05 CI y METRON 07 CI detectan metales a velocidades de cinta de hasta 30 m/s. El Detector de metales de placas METRON 05 S está diseñado para cintas con velocidades de hasta 1,5 m/s (velocidades superiores disponibles bajo pedido). El Detector de metales en forma de túnel METRON 05 CO para la industria maderera maneja velocidades de hasta 6 m/s. La sensibilidad del detector también depende de la altura de apertura, la densidad del producto, su temperatura y su humedad.
Los detectores están equipados con tres tipos de unidades de control. El Detector de metales de placas METRON 03 SL utiliza la unidad AMD 03 con señalización óptica y supresión de vibraciones del transportador. La mayoría de los modelos — METRON 05 C, METRON 05 D, METRON 05 S, METRON 05 VT, METRON 05 CO y METRON 05 CI — llevan la unidad AMD 05 con pantalla LCD de 5 líneas, 4 botones, ajuste automático del producto y memoria para 500 productos. El Detector de metales en forma de túnel METRON 07 CI utiliza la avanzada unidad AMD 07 con pantalla táctil en color de 5,7", conectividad Ethernet, acceso remoto mediante mesuNET y visualización del producto con tecnología imagePHASE.
La gama cubre un amplio espectro de aplicaciones industriales. El Detector de metales en forma de túnel METRON 05 CO, de forma octogonal y construcción inoxidable, está especializado para la industria maderera — puede inspeccionar troncos de árboles con un diámetro de hasta 1.600 mm a velocidades de cinta de hasta 6 m/s. El Detector de metales en forma de túnel METRON 07 CI cumple las normas higiénicas HACCP, IFS, BRC y SQF, por lo que también es adecuado para la industria alimentaria. El Detector de metales para transportadores vibratorios METRON 05 VT es ideal para alimentadores vibratorios de todas las formas. El grado de protección alcanza desde IP 54 hasta IP 69 K según el modelo.
El Detector de metales con transportador TRANSTRON es una solución completa que combina una cinta transportadora fabricada a medida con un detector de metales industrial — normalmente el Detector de metales en forma de túnel METRON 07 CI o METRON 05 CI. La cinta se diseña precisamente según los requisitos del cliente: cumplimiento correcto de la MFZ, integración en la línea existente y elección del sistema de rechazo. El Detector de metales TRANSTRON HL es una variante para plantas de transformación de madera, el complemento ideal para el METRON 05 CO. SOLLAU garantiza pruebas de material gratuitas en tres días y ofrece un ciclo de servicio completo: visita al cliente, evaluación, fabricación a medida, instalación, puesta en marcha, formación del personal y servicio autorizado.
