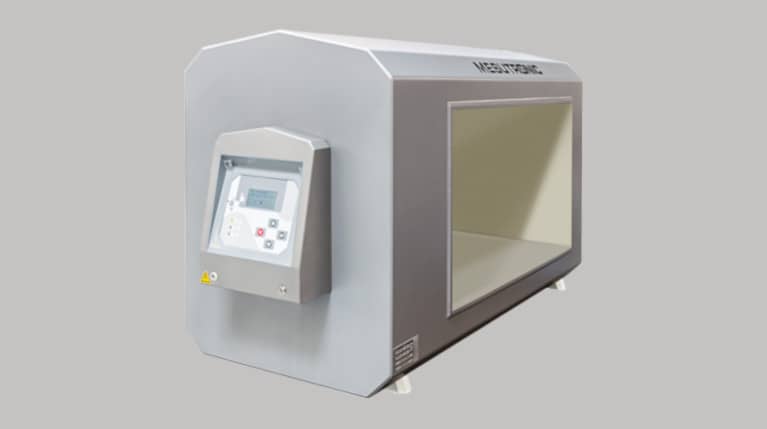

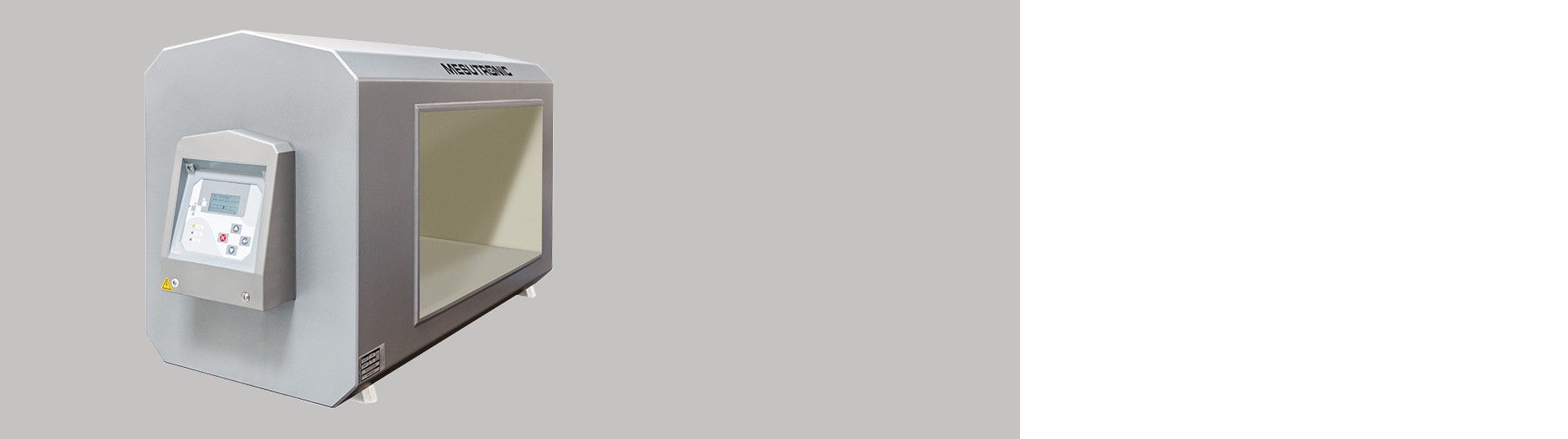

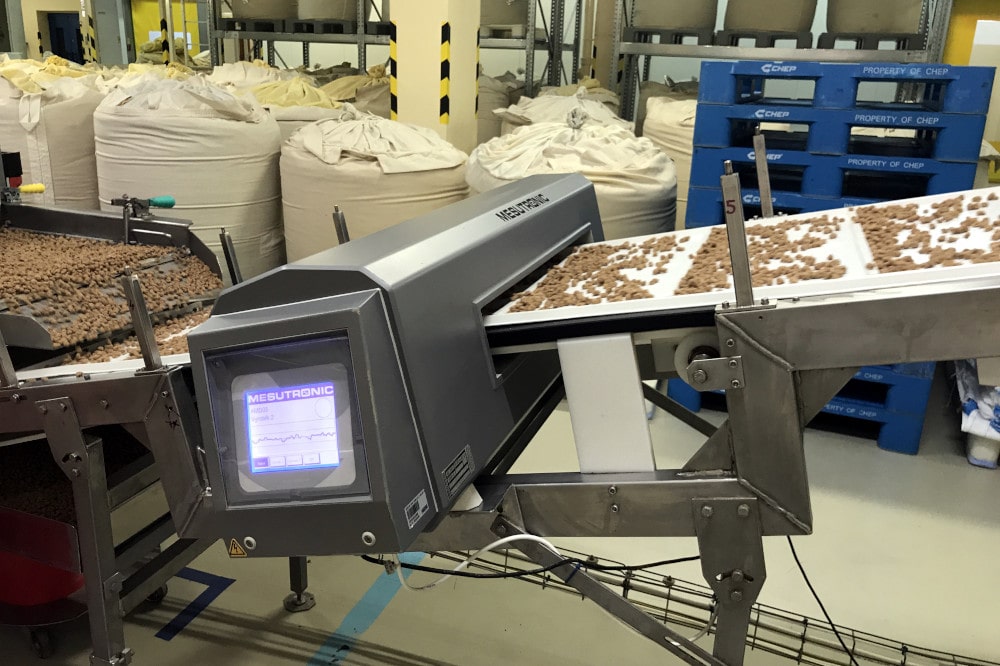

Detector de metales en forma de túnel METRON 05 CI
El detector de metales en forma de túnel METRON 05 CI con unidad de control integrada se utiliza para detectar contaminantes metálicos en materiales transportados por cinta transportadora. El procesamiento digital de señales permite excelentes resultados de detección, y el resultado del diseño robusto del detector es su máxima vida útil.
Gracias a su ventajoso precio, el METRON 05 CI es uno de los detectores en forma de túnel más utilizados.
Este detector está equipado con una potente unidad de control AMD 05 que tiene una serie de funciones avanzadas, como la configuración automática del producto, la calibración automática, o el filtrado digital del sistema. La unidad está equipada con un display LCD de cinco líneas y se maneja mediante 4 botones ergonómicos. Su manejo es sencillo e intuitivo.
¡El detector de metales METRON 05 CI permite la detección de metales en materiales llevados en un transportador a una velocidad de hasta 30 m/s!
Ventajas principales del detector de metales en forma de túnel

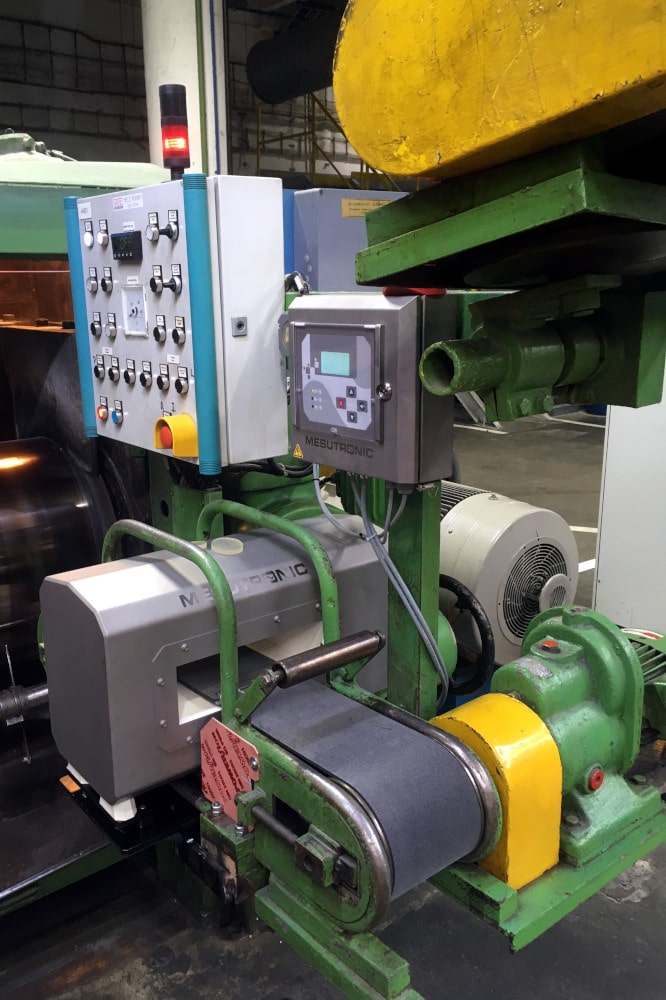

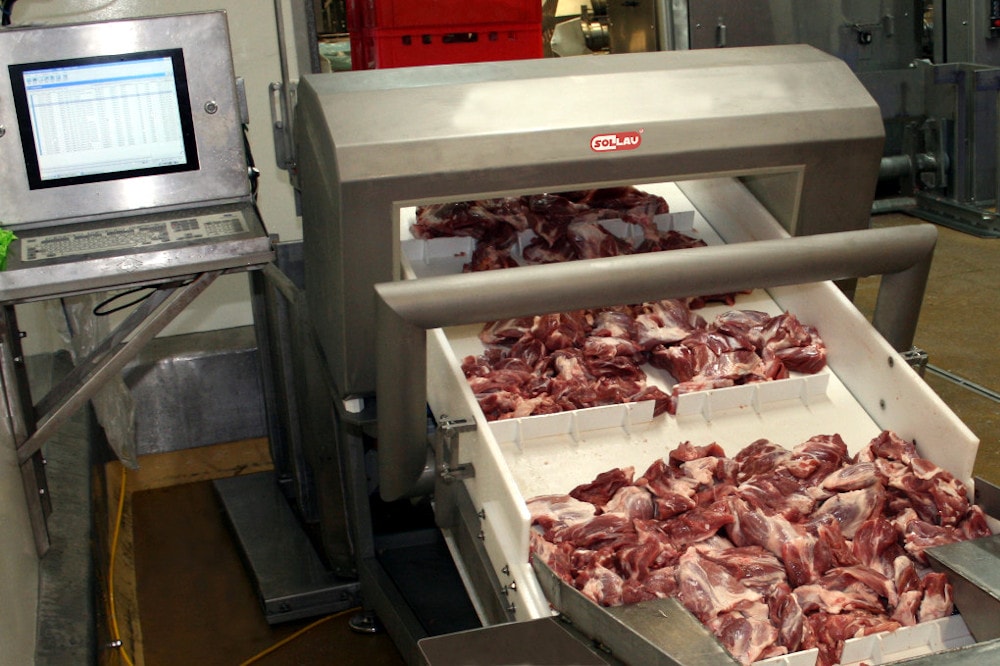

- Detector tipo túnel con unidad electrónica de evaluación integrada para instalación en cintas transportadoras para control de mercancías o protección de la tecnología.
- Detecta todas las partículas metálicas, tanto sueltas como en forma de inclusiones en el producto final.
- Detección de metales precisa y de máxima fiabilidad.
- Manejo muy fácil.
- Requisitos dimensionales mínimos (reducción de la superficie en la que no deben estar presentes objetos metálicos) gracias a la tecnología mesuCAGE.
- Cumple con los requisitos de calidad según los sistemas HACCP, IFS, BRC y SQF.
El detector de metales en forma de túnel METRON 05 CI es:
- Confiable: en funcionalidad y detección de metales
- Resistente: en tecnología y rendimiento
- Cómodo: en diseño y gestión de datos
Equipamiento opcional

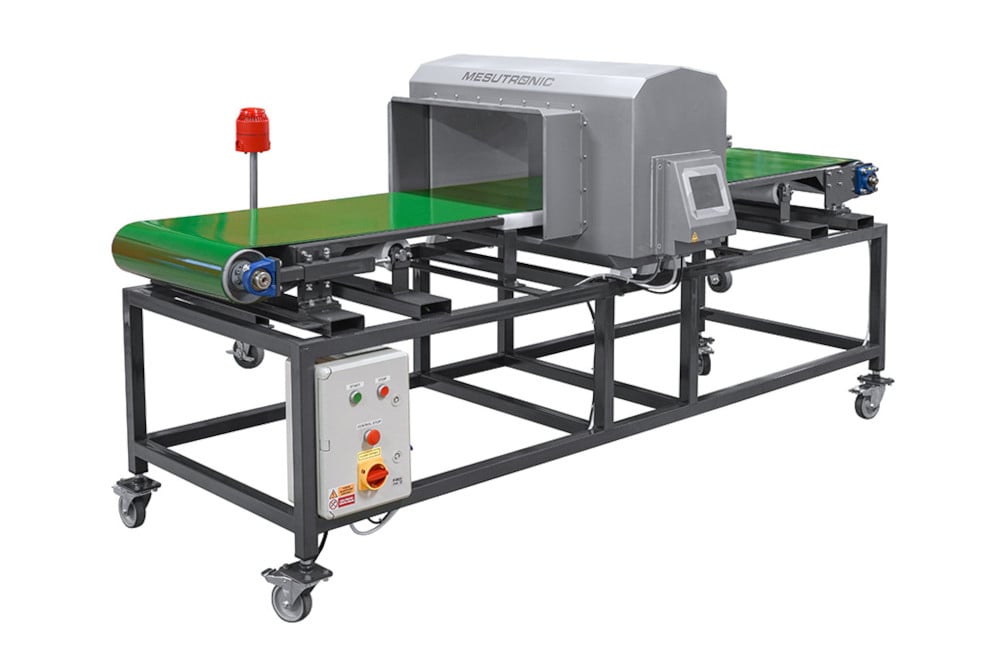

Los detectores METRON 05 CI se pueden suministrar con una amplia gama de accesorios adicionales:
- Dispositivo de advertencia: faro, zumbador
- Kit de estándares de prueba para verificar la sensibilidad del detector
- Impresora
- mesuNET: posibilidad de acceso remoto al equipo

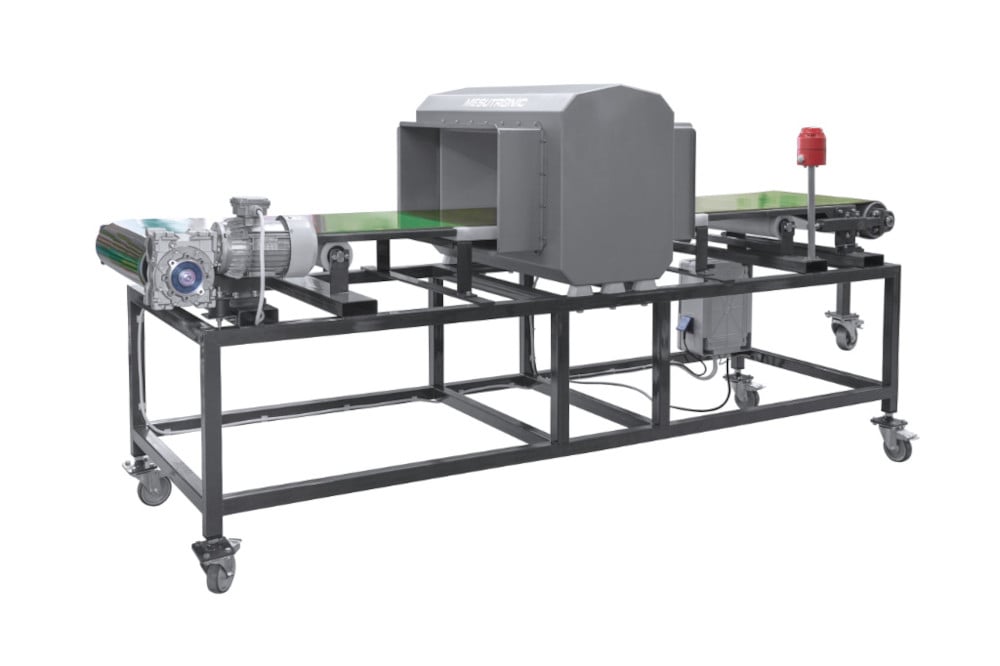

- Manejo del transportador: marcha reversible del transportador
- Eliminación de contaminantes: empujador, dispositivo de caída
Diseño especial
¿Tiene requerimientos especiales para el diseño de un detector de metales? Los requerimientos más comunes incluyen:
- Diseño para uso en ambientes explosivos
- Versión del color bajo pedido
- Alimentación especial, terminales especiales, etc.
- Diseño para uso incluso a altas temperaturas
- Detector con display de control y/o unidad de control en un armario separado

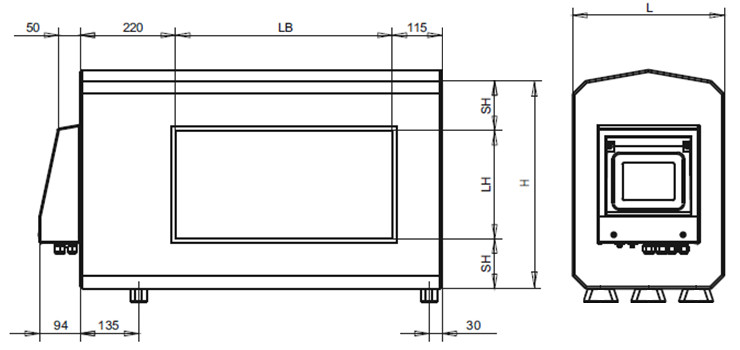

Dimensiones
| LH: Altura de abertura (mm) | LB: Anchura de abertura (mm) | SH: Espesor | L: Longitud del detector (mm) |
|---|---|---|---|
| 50 | Opcional | 150 | 260 |
| 75 | Opcional | 130 | 260 |
| 100 - 150 | Opcional | 115 | 260 |
| 175 – 200 | Opcional | 115 | 300 |
| 225 – 250 | Opcional | 115 | 350 |
| 275 – 300 | Opcional | 115 | 400 |
| 325 – 350 | Opcional | 115 | 450 |
| 375 – 400 | Opcional | 115 | 500 |
| 425 – 450 | Opcional | 115 | 550 |
| 475 – 500 | Opcional | 115 | 600 |
| 550 - 600 | Opcional | 115 | 650 |
LB – anchura de abertura – seleccionable de 50 a 2000 mm (50 mm cada uno)
Zona libre de metales (Metal free) - MFZ
Es esencial para el correcto funcionamiento del detector de metales que no haya metales inmóviles (p. ej., estructura del transportador, cubierta del transportador) o metales en movimiento (p. ej., rodillos del transportador) en las proximidades de la abertura del detector. Por lo tanto, se define una MFZ para cada detector, que no debe contener metales en movimiento ni inmóviles. La abertura del detector de metales debe ubicarse en el centro de la zona libre de metales. Al cumplir con la MFZ al instalar el detector, evitará señales falsas y falsos rechazos de productos y contribuirá al correcto funcionamiento del detector.
Póngase en contacto con nosotros: le ayudaremos con el cálculo de la MFZ para metales en movimiento e inmóviles.
Sensibilidad del detector
La sensibilidad del detector depende de muchos parámetros, como las dimensiones de la abertura (cuanto menor sea la altura de la abertura, mayor será la sensibilidad del detector), la velocidad del transportador, la densidad del producto, su temperatura, la humedad, etc.
Para seleccionar el detector de metales más adecuado con la sensibilidad requerida para su aplicación, recomendamos realizar una prueba de su material. Realizaremos estas pruebas de forma gratuita. Póngase en contacto con nosotros, acordamos las pruebas y el envío de muestras de su material.

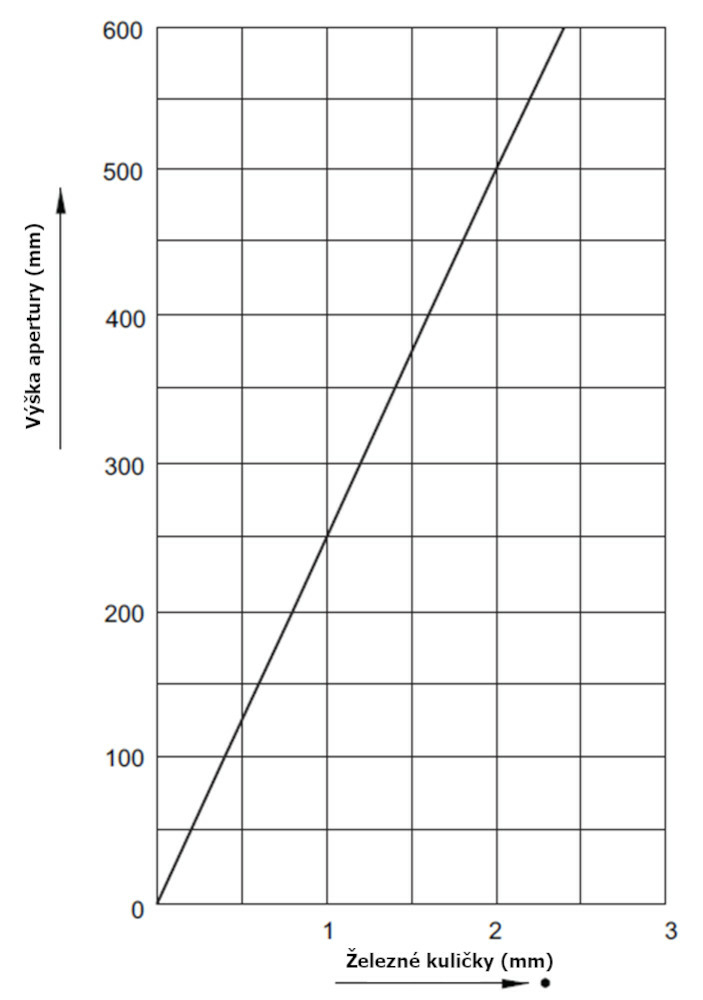

Diagrama de sensibilidad del detector METRON 05 Cl se aplica para LB 1,5 x LH

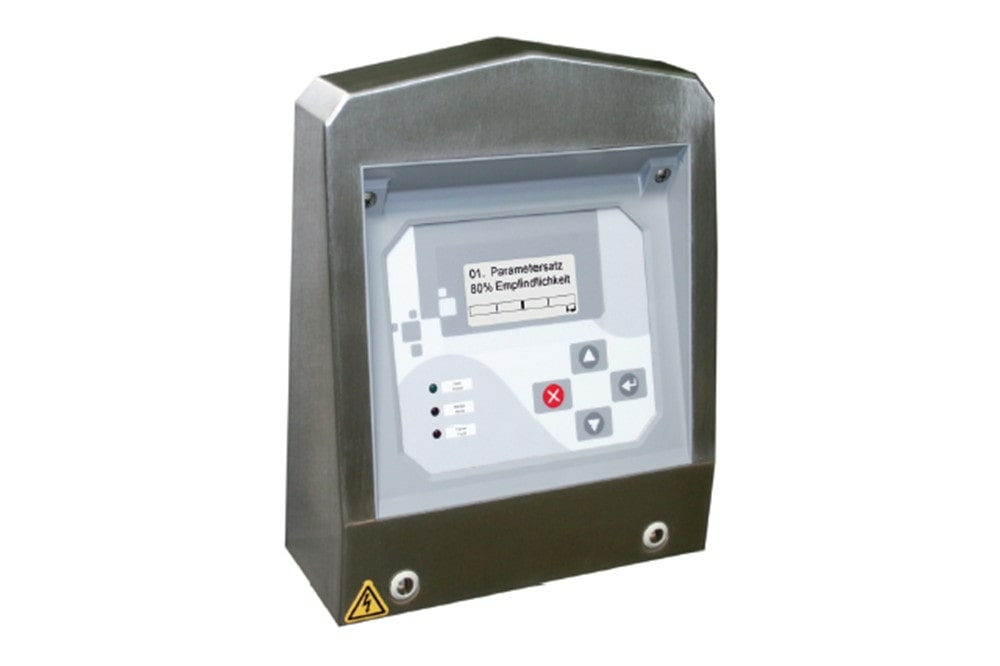

Unidad de control AMD 05
Una buena unidad de control es fundamental para el correcto funcionamiento de cualquier detector. Nuestra unidad de control se fabrica haciendo gran hincapié en el tratamiento y los componentes utilizados de alta calidad.
El resultado es una unidad de control estable con una serie de funciones (enumeramos solo algunas de ellas):
- Unidad de control con alimentación ajustable integrada para un rendimiento fiable y sencillo mantenimiento
- Ajuste automático del producto con supresión de interferencias y calibración automática de sensibilidad
- Filtrado digital de señales para una máxima estabilidad en entornos exigentes
- La estrecha zona de detección garantiza la colocación precisa de metales en el campo de detección y, por lo tanto, una detección precisa
- Monitorización del correcto funcionamiento del sistema
- Manejo táctil: usando 4 botones ergonómicos
- Display LCD iluminado de cinco líneas
- Posibilidad de almacenar ajustes de hasta 500 productos
Alcance de la entrega
La entrega de los detectores METRON 05 CI incluye:
- Cabezal de detección con unidad de control integrada
- Manual de uso
- Alimentación: 100 – 240 V AC, 50/60 Hz
- Potencia de entrada: máx. 50 W
- Grado de protección: IP 66 (IP 69 K)
- Temperatura de funcionamiento mínima: -10 °C
- Temperatura de funcionamiento máxima: +50 °C
- Humedad relativa del aire: 0 – 95% (sin condensación)
- Velocidad máxima del transportador a la que puede detectar metales de manera confiable: 30 m/s
- Cable de alimentación: 1,8 m con clavija
