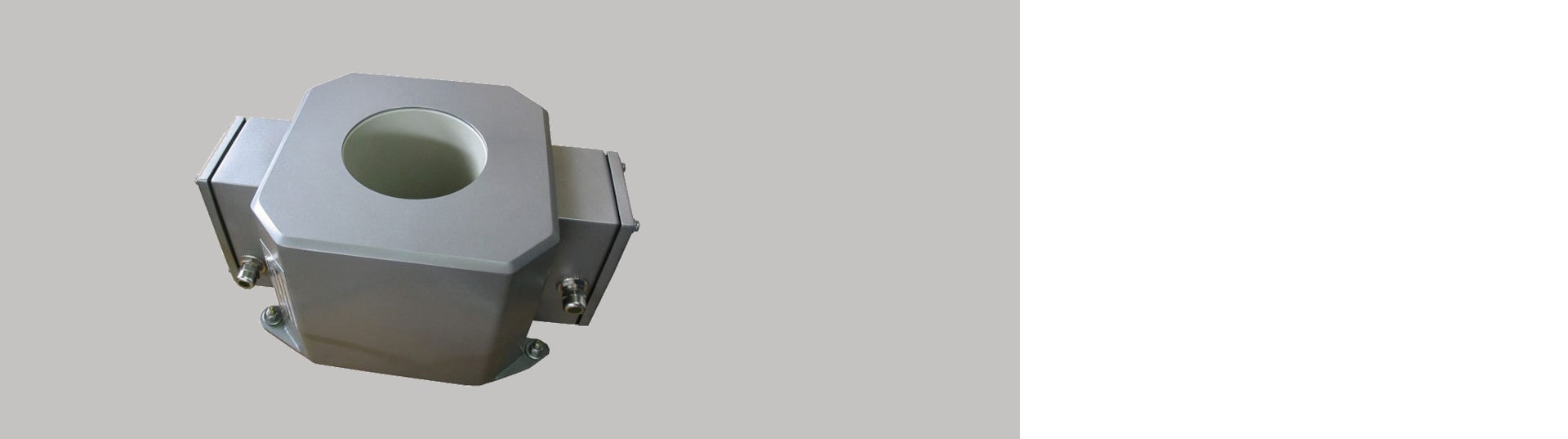

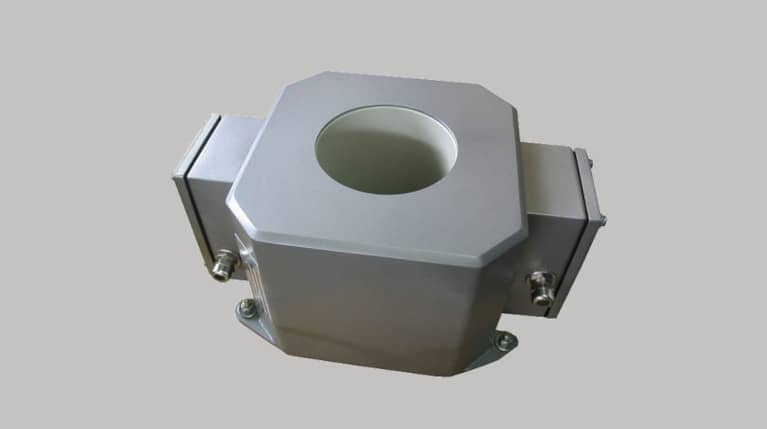

Detector de metales en caída METRON 05 CR
El detector de metales en caída METRON 05 CR simple se utiliza para detectar partículas metálicas en materiales friables transportados por las tuberías.
Gracias a su baja altura y dimensiones compactas, el detector METRON 05 CR se puede integrar fácilmente en tuberías existentes.
El METRON 05 CR destaca por su bajo precio mientras mantiene los estándares de detección requeridos. Lo suministramos como estándar para tuberías con un diámetro de 35 a 600 mm.
Este detector está equipado con una potente unidad de control AMD 05 que tiene una serie de funciones avanzadas, como la configuración automática del producto, la calibración automática, o el filtrado digital del sistema. La unidad está equipada con un display LCD de cinco líneas y se maneja mediante 4 botones ergonómicos. Su manejo es sencillo e intuitivo. La unidad de control se instala en el marco del detector, y también se puede colocar fuera del detector.
Ventajas principales del detector de metales en caída
- Detector de metales con agujero redondo para la instalación en tuberías de transporte. Detecta todas las partículas metálicas, tanto sueltas como en forma de inclusiones en el producto final.
- Alta sensibilidad incluso en entornos industriales difíciles.
- Tecnología confiable y fácil de usar, probada durante muchos años de uso.
- Se utiliza para controlar la calidad del producto procesado o como protección de las siguientes máquinas.
- Solución personalizada basada en tubo sensor y marco de apoyo.
El detector de metales en forma de túnel METRON 05 CR es:
- Confiable: en funcionalidad y detección de metales
- Resistente: en tecnología y rendimiento
- Cómodo: en diseño y gestión de datos
Equipamiento opcional
Los detectores METRON 05 CR se pueden suministrar con una amplia gama de accesorios adicionales:
- Dispositivo de advertencia: faro, zumbador
- Marcado visual de contaminantes: marcado de colores
- Eliminación de los contaminantes: aleta de separación, válvula de bola de tres vías
- Tubos de plástico del sensor: con racor, con embudo, con bridas
- mesuSET: manejo del detector a través del portátil
- mesuNET: posibilidad de acceso remoto al equipo
- Estándares de prueba
Diseño especial
¿Tiene requerimientos especiales para el diseño de un detector de metales? Los requerimientos más comunes incluyen:
- Diseño para uso en ambientes explosivos
- Versión del color bajo pedido
- Diseño para uso incluso a altas temperaturas
- Versión Alutron: sin señales falsas causadas por lámina metalizada - Patente n.° 4342826

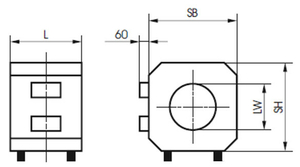

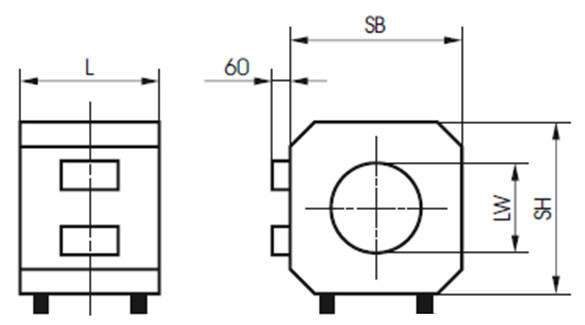

Dimensiones
| LW: Anchura de abertura (mm) | SB = SH: Anchura del detector (mm) | L: Longitud del detector (mm) |
|---|---|---|
| 35 | 150 | 125 |
| 45 | 150 | 125 |
| 55 | 150 | 125 |
| 70 | 150 | 125 |
| 85 | 200 | 150 |
| 100 | 200 | 150 |
| 115 | 250 | 150 |
| 130 | 250 | 150 |
| 150 | 250 | 200 |
| 170 | 300 | 200 |
| 210 | 350 | 250 |
| 235 | 400 | 300 |
| 265 | 450 | 300 |
| 300 | 500 | 350 |
| 335 | 550 | 400 |
| 380 | 600 | 450 |
| 430 | 650 | 500 |
| 470 | 700 | 500 |
| 525 | 750 | 600 |
| 600 | 850 | 700 |
Podemos suministrarle un detector de metales en caída con altura, diámetro de abertura, marco, etc. diferentes para satisfacer sus necesidades.
Le pediremos la especificación de las modificaciones requeridas y prepararemos una oferta exactamente para sus instalaciones.
Zona libre de metales (Metal free) - MFZ
Es esencial para el correcto funcionamiento del detector de metales que no haya metales inmóviles (p. ej., estructura del transportador, cubierta del transportador) o metales en movimiento (p. ej., rodillos del transportador) en las proximidades de la abertura del detector. Por lo tanto, se define una MFZ para cada detector, que no debe contener metales en movimiento ni inmóviles. La abertura del detector de metales debe ubicarse en el centro de la zona libre de metales. Al cumplir con la MFZ al instalar el detector, evitará señales falsas y falsos rechazos de productos y contribuirá al correcto funcionamiento del detector.
Póngase en contacto con nosotros: le ayudaremos con el cálculo de la MFZ para metales en movimiento e inmóviles.

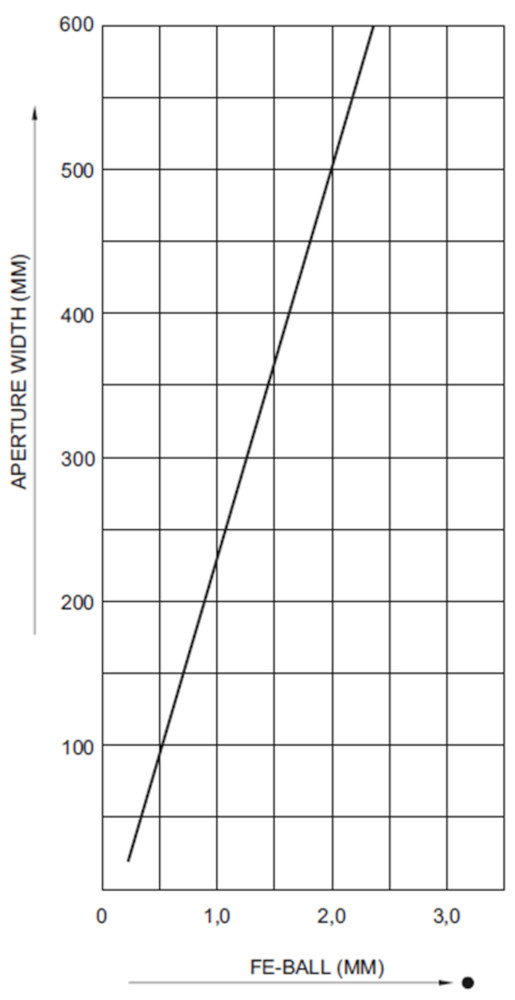

Sensibilidad del detector
La sensibilidad del detector depende de muchos parámetros, como las dimensiones de la abertura (cuanto menor sea la altura de la abertura, mayor será la sensibilidad del detector), la velocidad del transportador, la densidad del producto, su temperatura, la humedad, etc.
Para seleccionar el detector de metales más adecuado con la sensibilidad requerida para su aplicación, recomendamos realizar una prueba de su material. Realizaremos estas pruebas de forma gratuita. Póngase en contacto con nosotros, acordamos las pruebas y el envío de muestras de su material.
Unidad de control AMD 05
Una buena unidad de control es fundamental para el correcto funcionamiento de cualquier detector. Nuestra unidad de control se fabrica haciendo gran hincapié en el tratamiento y los componentes utilizados de alta calidad.
El resultado es una unidad de control estable con una serie de funciones (enumeramos solo algunas de ellas):
- Ajuste automático del producto con supresión de interferencias y calibración automática de sensibilidad
- Filtrado digital de señales para una máxima estabilidad en entornos exigentes
- Monitorización del correcto funcionamiento del sistema
- Manejo táctil: diseño moderno
- Fácil manejo intuitivo con 4 botones: esencial para el funcionamiento del detector
- Display LCD de cinco líneas
- Posibilidad de almacenar ajustes de hasta 500 productos
- Posibilidad de conexión remota: diagnóstico, cambio de parámetros, actualización de SW
Alcance de la entrega
La entrega de los detectores METRON 05 CI incluye:
- Cabezal de detección
- Unidad de control
- Cables de conexión
- Hardware de instalación
- Manual de uso
Hoja de datos (EN)
- Alimentación: 100 – 240 V AC, 50/60 Hz
- Potencia de entrada: máx. 50 W
- Grado de protección: IP 654
- Temperatura de funcionamiento mínima: -10 °C
- Temperatura de funcionamiento máxima: +50 °C
- Humedad relativa del aire: 0 – 95 % (sin condensación)
- La velocidad del material a la que puede detectar metales de manera confiable: 0,05 – 1,5 m/s
- Cable de alimentación: 1,8 m con clavija
Los detectores de metales en caída son dispositivos especializados diseñados para inspeccionar materiales a granel y de flujo libre que pasan por una tubería o canal bajo la acción de la gravedad. Se instalan en líneas de producción de las industrias alimentaria, farmacéutica o química, donde detectan y rechazan automáticamente las impurezas metálicas antes del procesado ulterior o el envasado del producto.
Ofrecemos seis modelos de detectores de metales en caída para la industria alimentaria: Detector de metales en caída METRON 07 PowerLine, Detector de metales en caída METRON 07 FlatLine, Detector de metales en caída QUICKTRON 07 RH HyQ Clean, Detector de metales en caída QUICKTRON 05 A, Detector de metales en caída METRON 05 CR y Detector de metales PHARMATRON 07 HQ. Cada modelo está diseñado para aplicaciones específicas y se diferencia en sensibilidad, ejecución y unidad de control.
La sensibilidad depende del modelo concreto y del diámetro de apertura. Por ejemplo, el Detector de metales en caída METRON 07 PowerLine alcanza una sensibilidad de hasta 0,4 mm para metales ferrosos (Fe), 0,5 mm para metales no ferrosos (NFe) y 1,5 mm para acero inoxidable (SS). El Detector de metales en caída QUICKTRON 07 RH HyQ Clean detecta Fe desde 0,5 mm, NFe desde 0,6 mm y SS desde 1,5 mm. Los valores exactos dependen siempre del diámetro de apertura y de las propiedades del producto inspeccionado.
La zona libre de metal (MFZ) es un espacio de protección alrededor del detector donde no deben colocarse estructuras metálicas para evitar interferencias con la detección. Los modelos Detector de metales en caída METRON 07 PowerLine y Detector de metales en caída METRON 07 FlatLine no requieren zona libre de metal gracias a su especial concepto constructivo, lo que simplifica considerablemente la instalación y ahorra espacio en la línea de producción. Los modelos Detector de metales en caída QUICKTRON 05 A y Detector de metales en caída METRON 05 CR sí requieren zona libre de metal.
Un detector de metales en caída opera según el principio de inducción electromagnética. El material cae libremente por la cabeza de detección bajo la gravedad, la cual genera un campo electromagnético. Si el material contiene una impureza metálica, provoca un cambio en dicho campo que el dispositivo registra de inmediato. La unidad de control activa entonces un eyector automático que retira el producto contaminado del proceso de producción.
Los detectores están equipados con dos tipos de unidades de control. Los modelos QUICKTRON 07 RH HyQ Clean, METRON 07 PowerLine, METRON 07 FlatLine y PHARMATRON 07 HQ utilizan la unidad AMD 07 con pantalla táctil en color de 5,7", conexión Ethernet, acceso remoto mesuNET y memoria para 500 productos. Los modelos QUICKTRON 05 A y METRON 05 CR están equipados con la unidad AMD 05 con pantalla LCD de 5 líneas, 4 botones y memoria para 500 productos.
Sí, nuestros detectores de metales en caída están certificados y diseñados para la industria alimentaria — cumplen los requisitos de higiene y están fabricados con materiales aptos para el contacto con alimentos. El Detector de metales PHARMATRON 07 HQ está específicamente diseñado para la industria farmacéutica con los máximos requisitos de higiene y sensibilidad de detección. Todos los modelos cumplen las normas y reglamentos aplicables en vigor en la UE.
Ofrecemos asistencia técnica integral que incluye instalación, puesta en marcha, formación de operadores y calibración periódica. Para verificar el correcto funcionamiento del detector, disponemos de piezas de prueba (test pieces) para controles regulares de sensibilidad. Los clientes también pueden utilizar el acceso remoto mesuNET para la supervisión y gestión de los detectores a través de la red — disponible en los modelos con unidad de control AMD 07.
