Detector de metales para la industria farmacéutica PHARMATRON 07 HQ

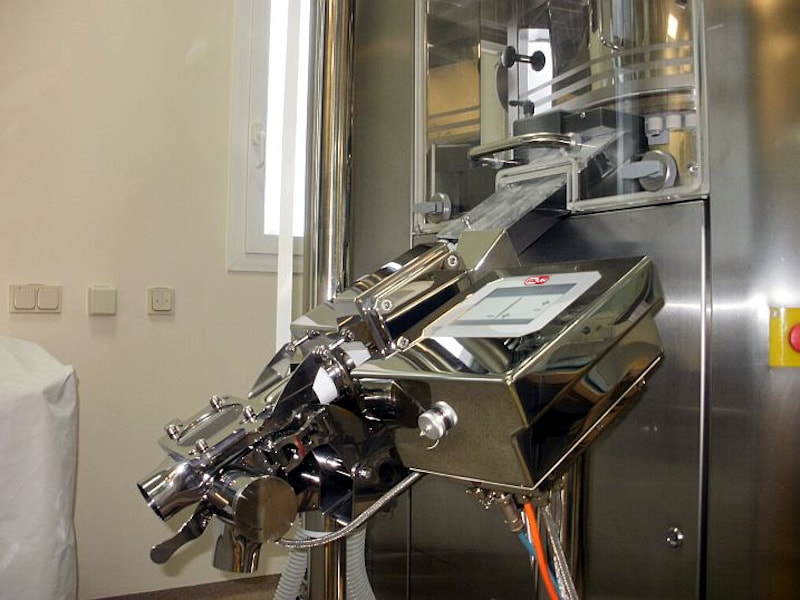

El detector de metales PHARMATRON 07 HQ móvil, de alta sensibilidad, está destinado principalmente a la industria farmacéutica. Se utiliza para detectar y separar incluso las partículas metálicas más finas de comprimidos y grageas. Es compatible con casi todas las prensas de comprimidos del mercado.
El detector es completamente automático y está equipado con una aleta de separación de alta velocidad, que le permite eliminar los contaminantes con mucha precisión y minimizar la pérdida de un buen producto. ¡La increíble sensibilidad y velocidad de eliminación le permite procesar hasta 2.000.000 de comprimidos por hora!

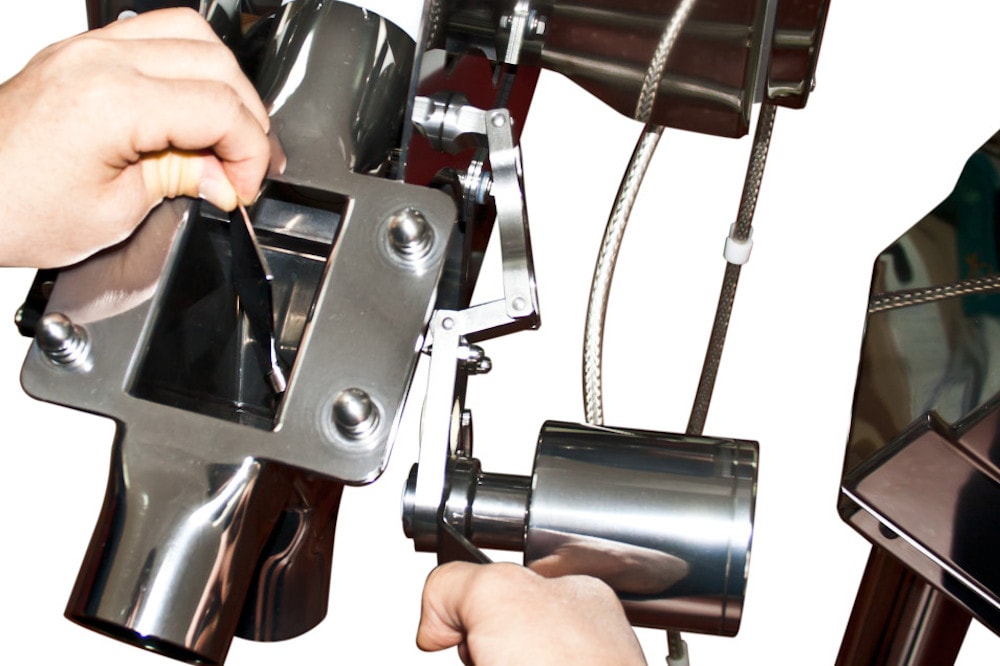

El detector PHARMATRON 07 HQ Clean es móvil y ajustable en altura. Sus partes individuales se pueden desmontar sin usar herramientas.
El PHARMATRON07 es sinónimo de detectores de metales con la más alta precisión de detección con la más alta confiabilidad. La bobina del detector tiene varias capas de blindaje. Como resultado, el detector es inmune a las interferencias electromagnéticas externas, lo que permite una detección de metales extremadamente precisa. ¡Es capaz de detectar metales de 0,2 mm de tamaño!
Está fabricado con acero inoxidable y haciendo gran hincapié en el diseño higiénico.Cumple con los requisitos de higiene más estrictos requeridos en la industria farmacéutica. Todas las partes que entran en contacto con el material cumplen con el estándar FDA.
El diseño higiénico y la extrema sensibilidad hacen del PHARMATRON 07 HQ el mejor detector para la industria farmacéutica.
Este detector está equipado con la unidad de control AMD 07 de alta calidad con una serie de funciones avanzadas. Dicha unidad está equipada con un display táctil, por lo que su manejo es sencillo e intuitivo.Permite la monitorización permanente de las partes electrónicas y mecánicas. El sistema mesuNET permite el acceso remoto al equipo.
Ventajas principales del detector de metales
- Detector de metales móvil para pastillas/pastillas recubiertas. El más alto estándar higiénico gracias a la cubierta y al mecanismo de separación de acero inoxidable AISI 316L. Todas las partes que entran en contacto con el producto se pueden desmontar rápidamente sin el uso de herramientas para una limpieza óptima y rápida. El diámetro de la tubería es de DN 50. Detecta todas las partículas metálicas, tanto sueltas como en forma de inclusiones en el producto final. Descontaminación rápida de todas las partes que entran en contacto con el producto inspeccionado.
- Apto para cualquier dispositivo de formación de pastillas o de desempolvado.
- Gran capacidad gracias a la brida de conexión redonda DN50.

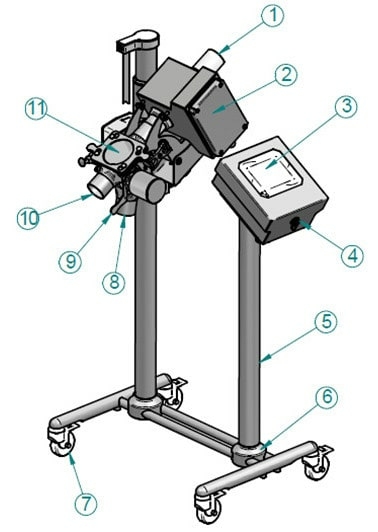

Descripción del equipo
- Entrada
- Bobina de detección
- Unidad de control
- Conector USB
- Estructura
- Clip de cierre rápido
- Ruedas con bloqueo
- Salida: material malo
- Bloqueo
- Salida: material malo
- Ventanilla de control
El detector de metales en caída PHARMATRON 07 HQ es:
- Confiable: en funcionalidad y detección de metales
- Rápido: en respuesta y limpieza
- Cómodo: en diseño y gestión de datos
Capacidad
La tabla muestra las capacidades horarias del detector, tanto para comprimidos redondos como para los oblongos.
| Número de unidades/hora | Descripción | Dimensión | |
|---|---|---|---|
| Modelo - 40 mm | Modelo - 50 mm | ||
| 1.280.000 | 2.000.000 | Comprimido redondo | pr. 5 mm |
| 320.000 | 500.000 | Comprimido redondo | pr. 8 mm |
| 224.000 | 350.000 | Comprimido redondo | pr. 13 mm |
| 320.000 | 500.000 | Comprimido oblongo | 8 x 4 mm |
| 96.000 | 150.000 | Comprimido oblongo | 19 x 7 mm |
Equipamiento opcional
Los detectores PHARMATRON 07 HQ se pueden suministrar con una amplia gama de accesorios adicionales:
- Dispositivo de advertencia: faro, zumbador
- mesuSET: manejo del detector a través del portátil
- mesuNET: posibilidad de acceso remoto al equipo
- Certificados: UL, CSA
- Documentación: FMEA, IQ-OQ
Diseño especial
¿Tiene requerimientos especiales para el diseño de un detector de metales? Los requerimientos más comunes incluyen:
- Estanqueidad al polvo: Dust Tight (DT)
- Limpieza en el sitio: Wash in Place (WIP)
Materiales utilizados
- Marco: acero inoxidable (1.4301 / SS 304)
- Bobina de detección: acero inoxidable (1.4301 / SS 304)
- Unidad de control: acero inoxidable (1.4301 / SS 304)
- Zona del sensor: PTFE
- Brida de conexión: acero inoxidable (1.4301 / SS 304)
- Embudo de entrada: acero inoxidable (1.4301 / SS 304)

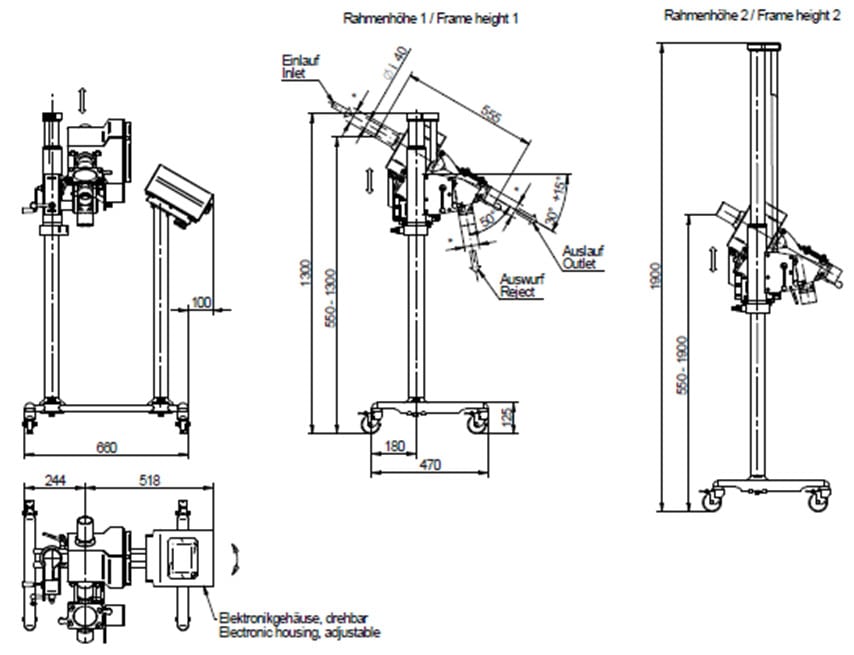

Dimensiones
Podemos suministrarle un detector de metales en caída con altura, diámetro de abertura, marco, etc. diferentes para satisfacer sus necesidades.
Le pediremos la especificación de las modificaciones requeridas y prepararemos una oferta exactamente para sus instalaciones.
Sensibilidad del detector
La sensibilidad del detector depende de muchos parámetros, como el diámetro de la abertura (cuanto menor sea el diámetro de la abertura, mayor será la sensibilidad del detector), la velocidad del material, la densidad del producto, su temperatura, la humedad, etc.
Para seleccionar el detector de metales más adecuado con la sensibilidad requerida para su aplicación, recomendamos realizar una prueba de su material. Realizaremos estas pruebas de forma gratuita. Póngase en contacto con nosotros, acordamos las pruebas y el envío de muestras de su material.
Tabla de la sensibilidad del detector PHARMATRON 07 HQ
| Modelo | Sensibilidad | ||
|---|---|---|---|
| Fe | NonFe | SS | |
| 40 | 0,20 | 0,20 | 0,35 |
| 50 | 0,25 | 0,30 | 0,40 |
Unidad de control AMD 07
Una buena unidad de control es fundamental para el correcto funcionamiento de cualquier detector. Nuestra unidad de control se fabrica haciendo gran hincapié en el tratamiento y los componentes utilizados de alta calidad.
El resultado es una unidad de control estable con una serie de funciones (enumeramos solo algunas de ellas):
- Comunicación a través de Ethernet = flexibilidad ilimitada
- Unidad de control compacta
- Ajuste automático del producto con supresión de interferencias y calibración automática de sensibilidad
- Monitorización automática dinámica: máxima sensibilidad del detector
- Filtrado digital de señales para una máxima estabilidad en entornos exigentes
- Monitorización del correcto funcionamiento del sistema
- La estrecha zona de detección garantiza la colocación precisa de metales en el campo de detección y, por lo tanto, una detección precisa
- Fácil manejo intuitivo: esencial para el funcionamiento del detector
- Display de colores de 5,7“
- Posibilidad de almacenar ajustes de hasta 500 productos
- Posibilidad de conexión remota: diagnóstico, cambio de parámetros, actualización de SW
- Conector USB: posibilidad de almacenamiento de datos, fácil actualización de SW, aceleración de la intervención del servicio técnico
Alcance de la entrega
La entrega de los detectores PHARMATRON 07 HQ incluye:
- Cabezal de detección
- Unidad de eliminación, incluidos los componentes neumáticos, regulador de presión del aire, etc.
- Unidad de control
- Cables de conexión
- Hardware de instalación
- Manual de uso
- Alimentación: 100 – 240 V AC, 50/60 Hz
- Potencia de entrada: máx. 75 W
- Grado de protección: IP 65
- Temperatura de funcionamiento mínima: -5 °C
- Temperatura de funcionamiento máxima: +40 °C
- Humedad relativa del aire: 0 – 95 % (sin condensación)
- Cable de alimentación: 2,9 m con clavija
Los detectores de metales en caída son dispositivos especializados diseñados para inspeccionar materiales a granel y de flujo libre que pasan por una tubería o canal bajo la acción de la gravedad. Se instalan en líneas de producción de las industrias alimentaria, farmacéutica o química, donde detectan y rechazan automáticamente las impurezas metálicas antes del procesado ulterior o el envasado del producto.
Ofrecemos seis modelos de detectores de metales en caída para la industria alimentaria: Detector de metales en caída METRON 07 PowerLine, Detector de metales en caída METRON 07 FlatLine, Detector de metales en caída QUICKTRON 07 RH HyQ Clean, Detector de metales en caída QUICKTRON 05 A, Detector de metales en caída METRON 05 CR y Detector de metales PHARMATRON 07 HQ. Cada modelo está diseñado para aplicaciones específicas y se diferencia en sensibilidad, ejecución y unidad de control.
La sensibilidad depende del modelo concreto y del diámetro de apertura. Por ejemplo, el Detector de metales en caída METRON 07 PowerLine alcanza una sensibilidad de hasta 0,4 mm para metales ferrosos (Fe), 0,5 mm para metales no ferrosos (NFe) y 1,5 mm para acero inoxidable (SS). El Detector de metales en caída QUICKTRON 07 RH HyQ Clean detecta Fe desde 0,5 mm, NFe desde 0,6 mm y SS desde 1,5 mm. Los valores exactos dependen siempre del diámetro de apertura y de las propiedades del producto inspeccionado.
La zona libre de metal (MFZ) es un espacio de protección alrededor del detector donde no deben colocarse estructuras metálicas para evitar interferencias con la detección. Los modelos Detector de metales en caída METRON 07 PowerLine y Detector de metales en caída METRON 07 FlatLine no requieren zona libre de metal gracias a su especial concepto constructivo, lo que simplifica considerablemente la instalación y ahorra espacio en la línea de producción. Los modelos Detector de metales en caída QUICKTRON 05 A y Detector de metales en caída METRON 05 CR sí requieren zona libre de metal.
Un detector de metales en caída opera según el principio de inducción electromagnética. El material cae libremente por la cabeza de detección bajo la gravedad, la cual genera un campo electromagnético. Si el material contiene una impureza metálica, provoca un cambio en dicho campo que el dispositivo registra de inmediato. La unidad de control activa entonces un eyector automático que retira el producto contaminado del proceso de producción.
Los detectores están equipados con dos tipos de unidades de control. Los modelos QUICKTRON 07 RH HyQ Clean, METRON 07 PowerLine, METRON 07 FlatLine y PHARMATRON 07 HQ utilizan la unidad AMD 07 con pantalla táctil en color de 5,7", conexión Ethernet, acceso remoto mesuNET y memoria para 500 productos. Los modelos QUICKTRON 05 A y METRON 05 CR están equipados con la unidad AMD 05 con pantalla LCD de 5 líneas, 4 botones y memoria para 500 productos.
Sí, nuestros detectores de metales en caída están certificados y diseñados para la industria alimentaria — cumplen los requisitos de higiene y están fabricados con materiales aptos para el contacto con alimentos. El Detector de metales PHARMATRON 07 HQ está específicamente diseñado para la industria farmacéutica con los máximos requisitos de higiene y sensibilidad de detección. Todos los modelos cumplen las normas y reglamentos aplicables en vigor en la UE.
Ofrecemos asistencia técnica integral que incluye instalación, puesta en marcha, formación de operadores y calibración periódica. Para verificar el correcto funcionamiento del detector, disponemos de piezas de prueba (test pieces) para controles regulares de sensibilidad. Los clientes también pueden utilizar el acceso remoto mesuNET para la supervisión y gestión de los detectores a través de la red — disponible en los modelos con unidad de control AMD 07.
