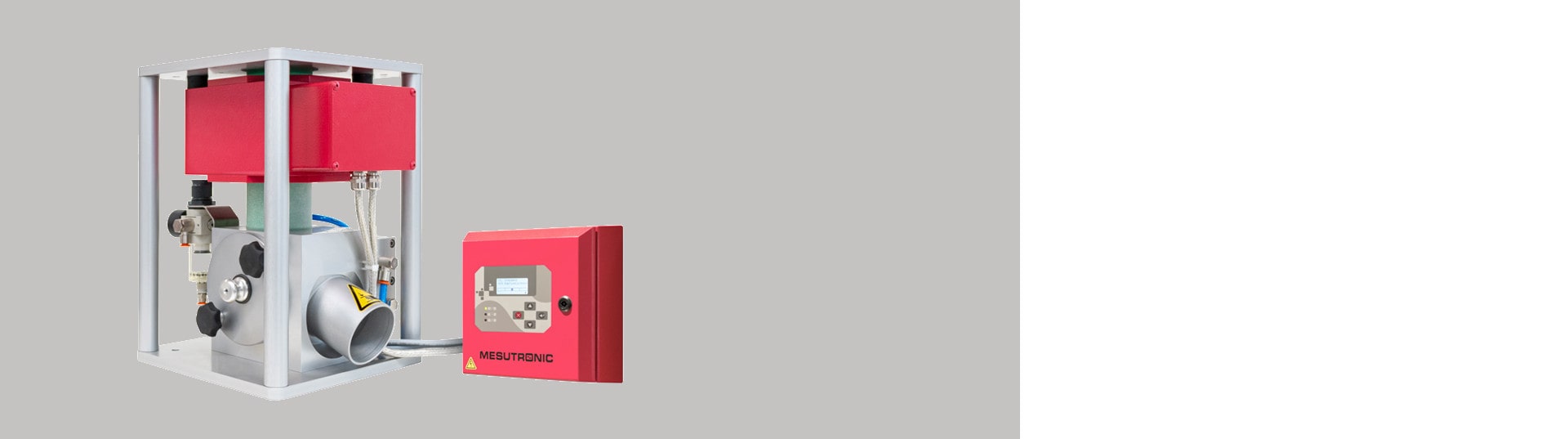

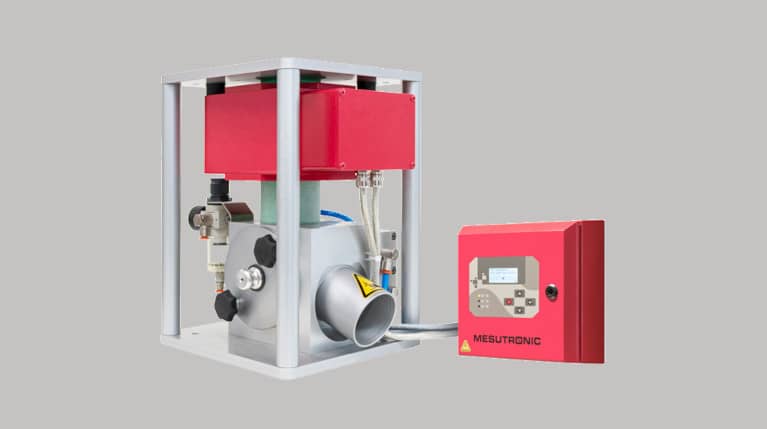

Detector de metales en caída PLASTRON 05 K para la industria del plástico
El detector de metales en caída PLASTRON 05 K se instala en máquinas de moldeo por inyección y extrusoras y se utiliza para detectar partículas metálicas en materiales plásticos. El detector es completamente automático y está equipado con una aleta de eliminación de alta velocidad, que permite eliminar los contaminantes con mucha precisión y minimizar la pérdida del producto bueno.
El detector está hecho para que pueda detectar y eliminar las impurezas metálicas incluso con un flujo lento de material (granulado, regranulado, escamas,...). Tanto el detector como la aleta de eliminación se han desarrollado especialmente para esta aplicación en la industria de plásticos.
El precio ventajoso y la alta sensibilidad hacen del PLASTRON 05 K el detector de metales en caída más utilizado en la industria de plásticos.
El procesamiento digital de señales permite excelentes resultados de detección, y el resultado del diseño robusto del detector es su máxima vida útil.
El detector PLASTRON 05 K se puede integrar fácilmente en una máquina de moldeo por inyección o extrusora gracias a su baja altura y dimensiones compactas.
Suministramos este detector de serie con una abertura de entrada con un diámetro de 30 a 120 mm.

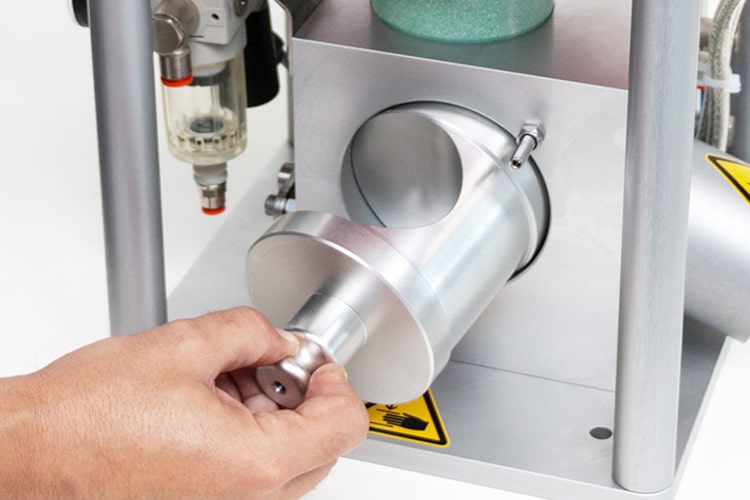

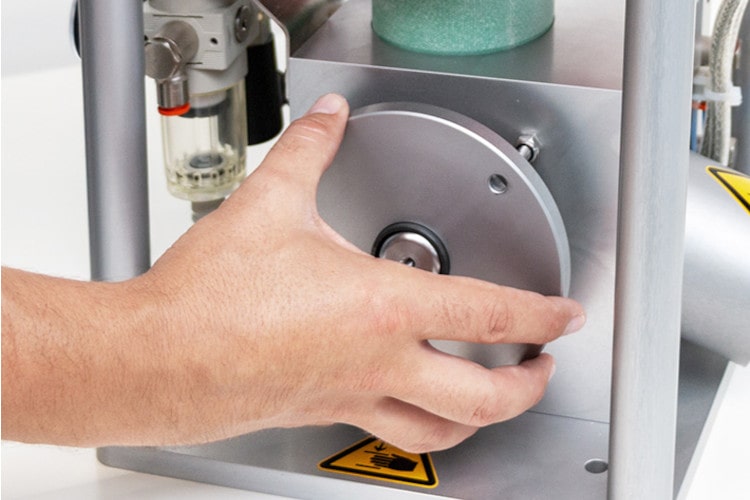

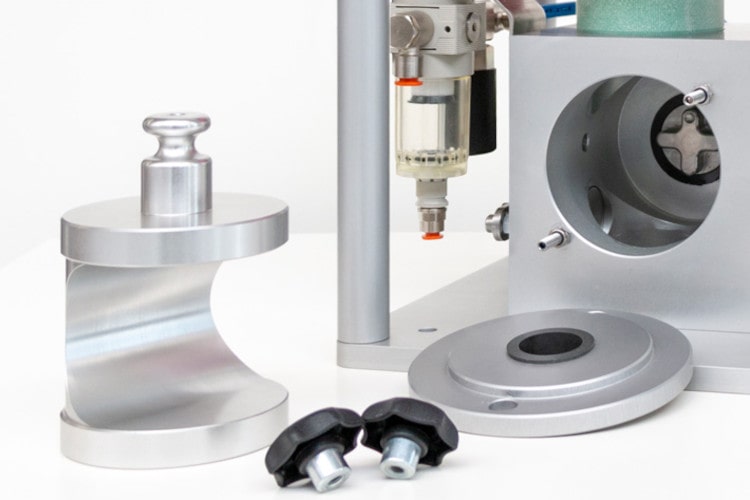

El diseño de marco abierto del detector permite un acceso ilimitado a todos sus componentes. El mantenimiento es muy fácil, todo el equipo se puede desmontar y limpiar sin usar herramientas.
Si el material utilizado tiene una mayor incidencia de impurezas ferromagnéticas (p. ej. cuando se utiliza regranulado), recomendamos anteponer uno de los sencillos y eficientes separadores magnéticos. Su uso aumentará al máximo la protección de la siguiente tecnología (especialmente los inyectores) y al mismo tiempo reducirá la frecuencia de las detecciones (se eliminarán los metales magnéticos y solamente se detectarán los metales no magnéticos), lo que reducirá la pérdida del material bueno:
- Imán para la tolva de la prensa de inyección TM
- Imán para la tolva de la prensa de inyección – estrella SM
Estos separadores se pueden comprar directamente en nuestra tienda online:
Este detector está equipado con la potente unidad de control AMD 05 con una serie de funciones avanzadas. La unidad está equipada con un display LCD de cinco líneas y se maneja mediante 4 botones ergonómicos. Su manejo es sencillo e intuitivo.
Ventajas principales del detector de metales
- Detector de metales para instalación en máquinas de moldeo por inyección o extrusoras.
- Este detector fue desarrollado para detectar metales de granulados, triturados y polvos de plástico.
- Se utiliza en prensas o extrusoras donde el material fluye lentamente y el espacio con el detector se llena continuamente de material.
- Este tipo de detector fue desarrollado especialmente para esta aplicación.
- Gracias a esto, es posible lograr los mejores resultados y la seguridad operativa mientras se mantiene la posibilidad de limpiar el detector.
El detector de metales en caída PLASTRON 05 K es:
- Confiable: en funcionalidad y detección de metales
- Resistente: en tecnología y rendimiento
- Rápido: en respuesta y limpieza
Equipamiento opcional
Los detectores PLASTRON 05 K se pueden suministrar con una amplia gama de equipos adicionales:
- Dispositivo de advertencia: faro, zumbador ...
- Longitud especial de los cables de conexión
- Monitorización: presión de aire, aleta de eliminación
- Vaciado del detector presionando el botón
Versión especial
¿Tiene requerimientos especiales para el diseño de un detector de metales? Los requerimientos más comunes incluyen:
- Versión para aplicaciones abrasivas
Dimensiones
| Model | Hmotnost (kg) |
|---|---|
| PLASTRON K 30 | 13 |
| PLASTRON K 40 | 13 |
| PLASTRON K 50 | 19 |
| PLASTRON K 60 | 19 |
| PLASTRON K 70 | 19 |
| PLASTRON K 100 | 35 |
| PLASTRON K 120 | 35 |
Podemos suministrarle un detector de metales en caída con altura, diámetro de abertura, marco, etc. diferentes para satisfacer sus necesidades.
Le pediremos la especificación de las modificaciones requeridas y prepararemos una oferta exactamente para sus instalaciones.
Sensibilidad del detector
La sensibilidad del detector depende de muchos parámetros, como el diámetro de la abertura (cuanto menor sea el diámetro de la abertura, mayor será la sensibilidad del detector), la velocidad del material, la densidad del producto, su temperatura, la humedad, etc.
Para seleccionar el detector de metales más adecuado con la sensibilidad requerida para su aplicación, recomendamos realizar una prueba de su material. Realizaremos estas pruebas de forma gratuita. Póngase en contacto con nosotros, acordamos las pruebas y el envío de muestras de su material.
Tabla de la sensibilidad del detector de metales PLASTRON 05 K
| Model | Průměr apertury (mm) | Citlivost (mm) | ||
|---|---|---|---|---|
| Fe | NonFe | SS | ||
| PLASTRON K 30 | 30 | 0,3 | 0,5 | 0,6 |
| PLASTRON K 40 | 40 | 0,4 | 0,6 | 0,8 |
| PLASTRON K 50 | 50 | 0,5 | 0,8 | 1,0 |
| PLASTRON K 60 | 60 | 0,6 | 1,0 | 1,2 |
| PLASTRON K 70 | 70 | 0,7 | 1,0 | 1,5 |
| PLASTRON K 100 | 100 | 1,0 | 1,5 | 2,0 |
| PLASTRON K 120 | 120 | 1,2 | 1,75 | 2,5 |
Unidad de control AMD 05
Una buena unidad de control es fundamental para el correcto funcionamiento de cualquier detector. Nuestra unidad de control se fabrica haciendo gran hincapié en el tratamiento y los componentes utilizados de alta calidad.
El resultado es una unidad de control estable con una serie de funciones (enumeramos solo algunas de ellas):
- Unidad de control con alimentación ajustable integrada para un rendimiento fiable y sencillo mantenimiento
- Ajuste automático del producto con supresión de interferencias y calibración automática de sensibilidad
- Filtrado digital de señales para una máxima estabilidad en entornos exigentes
- La estrecha zona de detección garantiza la colocación precisa de metales en el campo de detección y, por lo tanto, una detección precisa
- Monitorización del correcto funcionamiento del sistema
- Manejo táctil: usando 4 botones ergonómicos
- Display LCD iluminado de cinco líneas
- Posibilidad de almacenar ajustes de hasta 500 productos
Alcance de la entrega
La entrega de los detectores PLASTRON 05 K incluye:
- Cabezal de detección
- Unidad de eliminación, incluidos los componentes neumáticos, regulador de presión del aire, etc.
- Unidad de control
- Cables de conexión
- Hardware de instalación
- Manual de uso
Hoja de datos (EN)
- Alimentación: 100 – 240 V AC, 50/60 Hz
- Potencia de entrada: máx. 50 W
- Grado de protección: IP 65
- Temperatura de funcionamiento mínima: - 10 °C
- Temperatura de funcionamiento máxima: + 50 °C
- Humedad relativa del aire: 0 – 95 % (sin condensación)
- Conexión del aire comprimido: 6 – 10 bar
- Consumo del aire comprimido:
- PLASTRON K 30 – 70 = 6l por separación
- PLASTRON K 100 – 120 = 0l por separación
- La velocidad del material a la que puede detectar metales de manera confiable: 0,005 – 2,0 m/s
- Material: granulado de plástico de 1 a 10 mm
- Cable de alimentación: 1,8 m con clavija
Un detector de metales en caída (por gravedad) se utiliza cuando el material se transporta en caída libre — es decir, atraviesa una tubería o rampa por su propio peso, sin cinta transportadora. El material pasa directamente a través de la bobina de detección dentro de la tubería, lo que permite un control al 100 % del flujo sin necesidad de manipulación especial del producto. Si su proceso de producción incluye el transporte gravitacional de materiales a granel, esta opción suele ser más compacta y fácil de integrar que una solución de cinta.
La sensibilidad depende principalmente del diámetro de la apertura del detector: cuanto menor es el diámetro, mayor es la sensibilidad. Por ejemplo, el Detector de metales en caída QUICKTRON 03 R con un diámetro DN 30 mm tiene una sensibilidad de 0,5 mm (esfera Fe); con el mayor diámetro DN 200 mm, es de 1,75 mm. La sensibilidad también se ve influenciada por otros factores como la velocidad, la densidad, la temperatura y la humedad del material, por lo que ofrecemos pruebas gratuitas con su material.
El Detector de metales en caída QUICKTRON 03 R es una variante económica con rechazo simple, adecuada para materiales a granel estándar como granulado, regranulado o triturado. El Detector de metales en caída QUICKTRON 03 E está equipado con una doble compuerta de rechazo que evita las obstrucciones en la tubería — elija este modelo especialmente para copos de film ligero. El Detector de metales PDK COMPLETE es un sistema completo de post-limpieza que incluye un detector, un alimentador vibratorio y una unidad de transporte, diseñado para la dosificación desde big-bags o bidones sin equipamiento adicional.
Suministramos detectores de metales industriales para equipos por gravedad con diámetros de apertura desde DN 30 hasta DN 200 mm. Para el Detector de metales en caída QUICKTRON 03 R, esto corresponde a capacidades de 1.000 a 44.800 litros por hora. Si las dimensiones estándar no se adaptan a su instalación, fabricamos un detector a medida con un diámetro, altura o bastidor diferente.
Sí, también ofrecemos detectores de metales industriales para equipos por gravedad en versión ATEX, diseñada para atmósferas explosivas. Al solicitar presupuesto, indique la zona y la categoría ATEX requeridas para que podamos proponer el diseño adecuado para su instalación.
El suministro estándar incluye la cabeza de detección, la unidad de control AMD 03, los cables de conexión y el manual de uso. Las dimensiones compactas y la baja altura de construcción facilitan la integración en una línea existente. Nos encargamos de todo el proyecto: acudimos, tomamos medidas, fabricamos a medida, instalamos, ponemos en marcha y formamos al personal. También se incluye el servicio de garantía y posventa autorizado.
Sí — realizamos pruebas gratuitas de su material en nuestras instalaciones, con un resultado garantizado en tres días. Las pruebas son fundamentales para determinar correctamente la sensibilidad del detector, ya que cada material se comporta de manera diferente. Solo tiene que contactarnos y acordaremos el envío de muestras.
