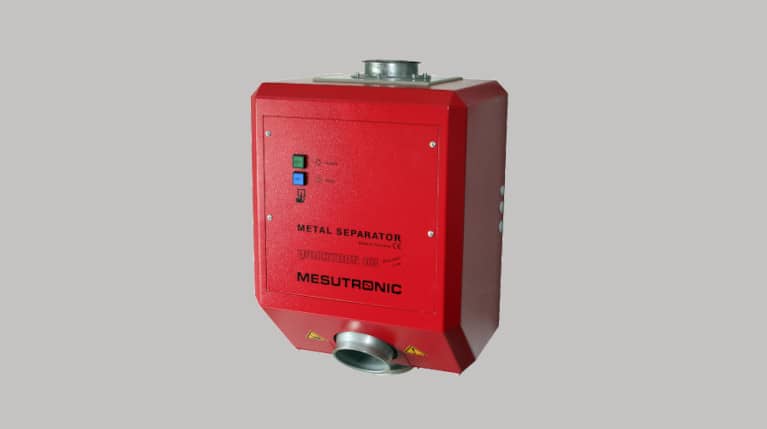

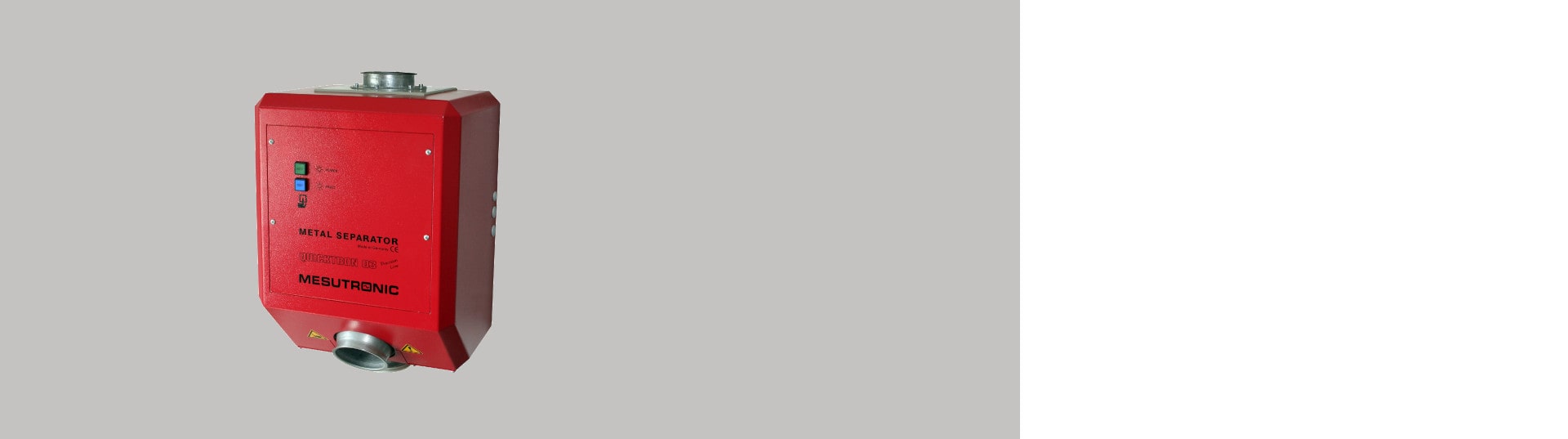

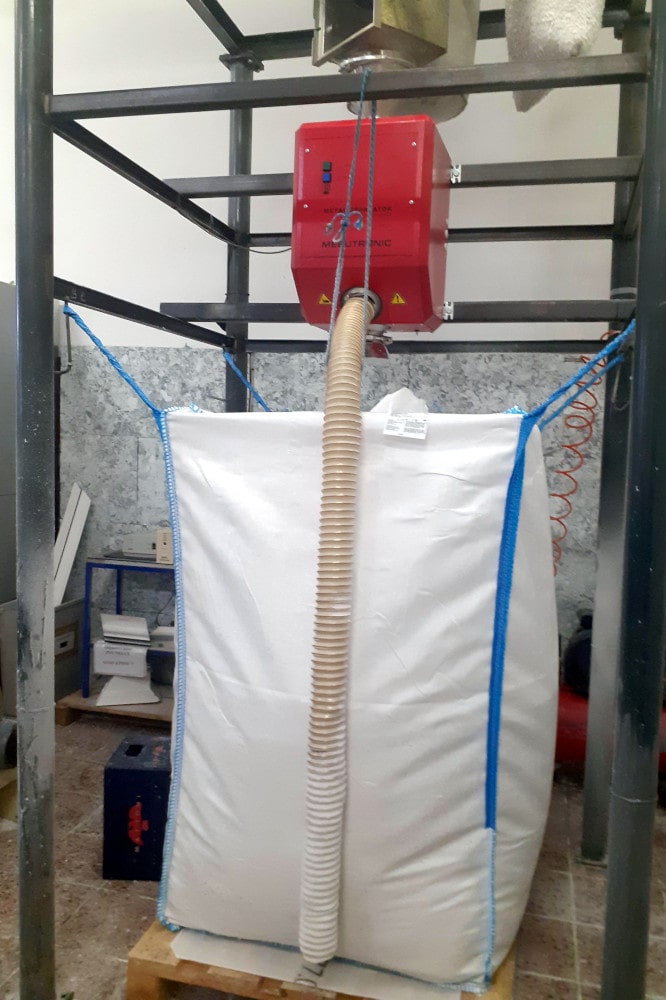

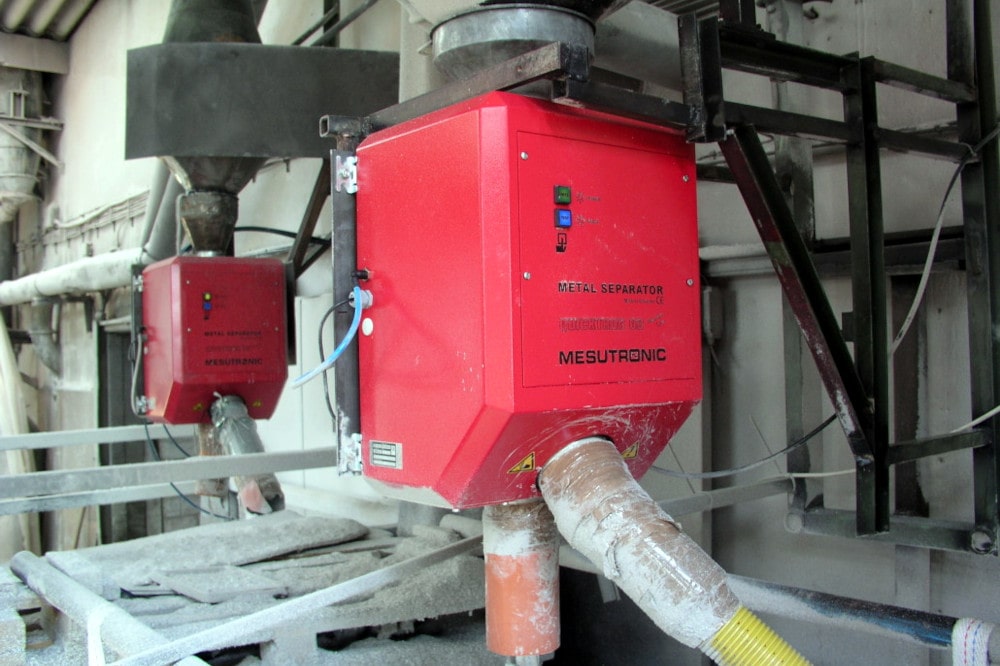

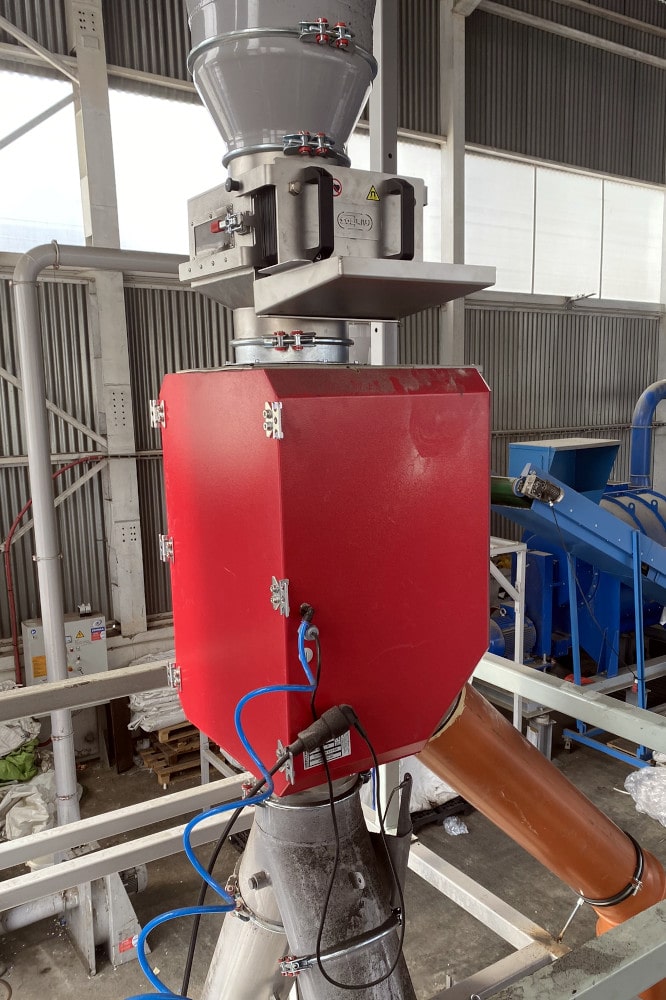

Detector de metales en caída QUICKTRON 03 R
El detector de metales en caída QUICKTRON 03 R con un precio muy ventajoso se utiliza para detectar partículas metálicas en materiales friables transportados por gravedad por tuberías. A menudo se utiliza para detectar metales no solo en material plástico (granulado, regranulado, escamas,...), sino también en otros materiales friables.
El detector es completamente automático y está equipado con una aleta de eliminación de alta velocidad, que permite eliminar los contaminantes con mucha precisión y minimizar la pérdida del producto bueno.
Las principales ventajas de este detector de metales incluyen el bajo precio, que permite un retorno de la inversión muy rápido y una instalación muy fácil.
El detector QUICKTRON 03 R puede integrarse fácilmente en tecnologías existentes debido a su baja altura y dimensiones compactas.
Suministramos este detector de serie con una abertura de entrada con un diámetro de 30 a 200 mm.
El manejo de la unidad de control es muy fácil, la unidad es estable y resistente.
Ventajas principales del detector de metales en caída
- Detecta y separa automáticamente todos los metales libres y ocultos en el material.
- Excelente relación precio/rendimiento.
- La solución ideal para limpiar varios materiales triturados y proteger las máquinas.
- Fácil integración.

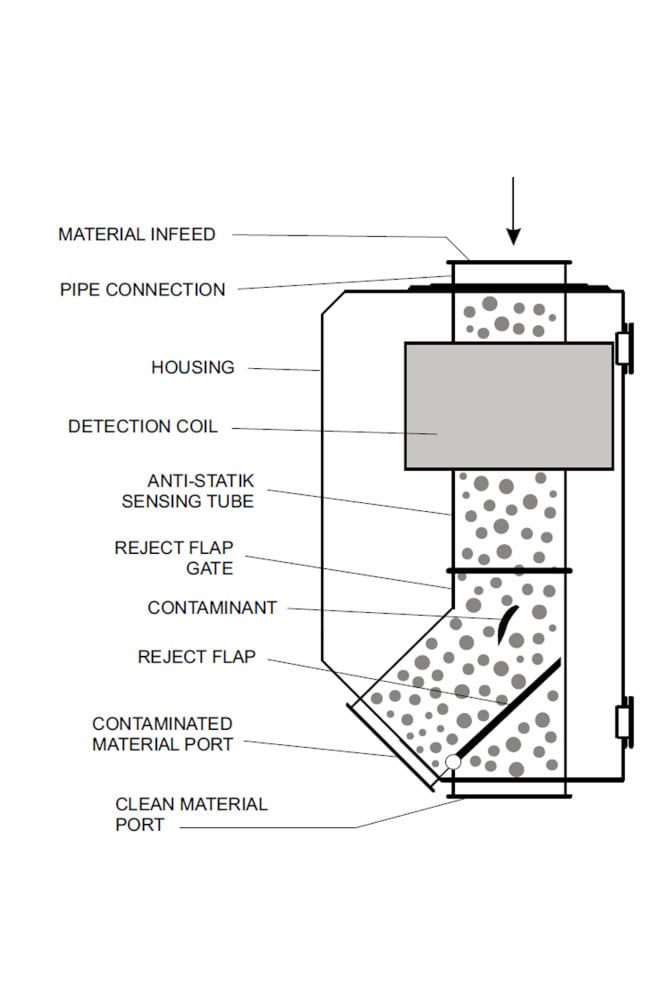

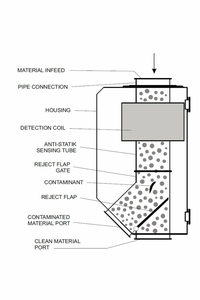

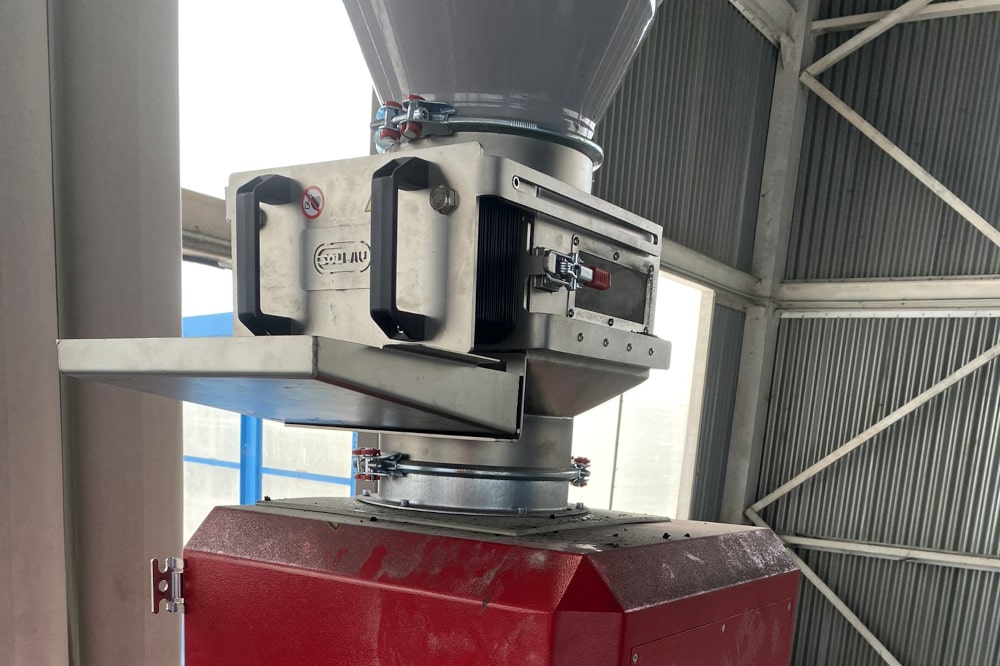

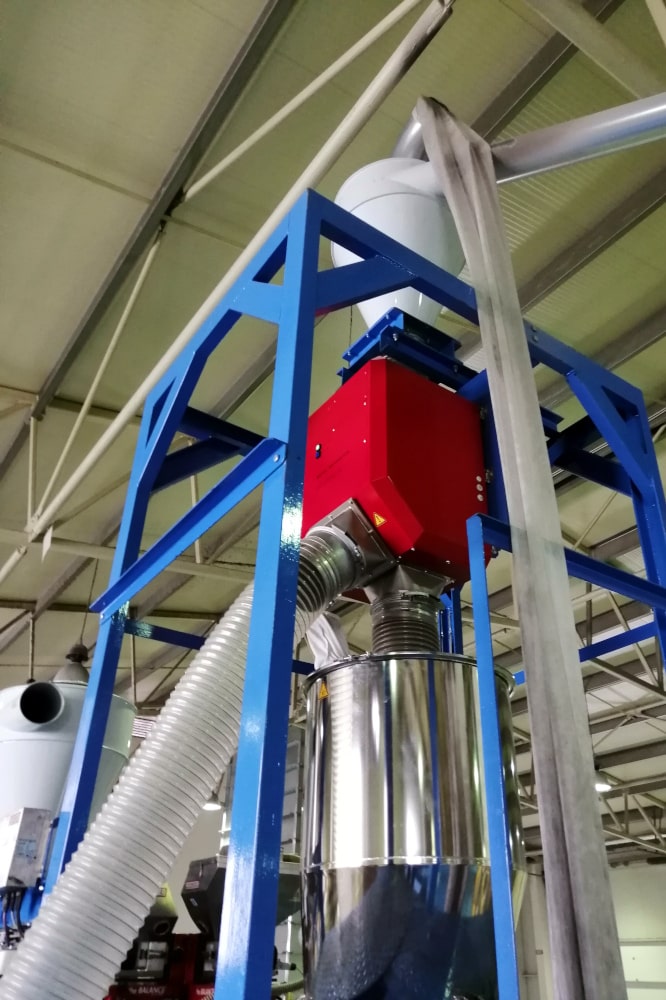

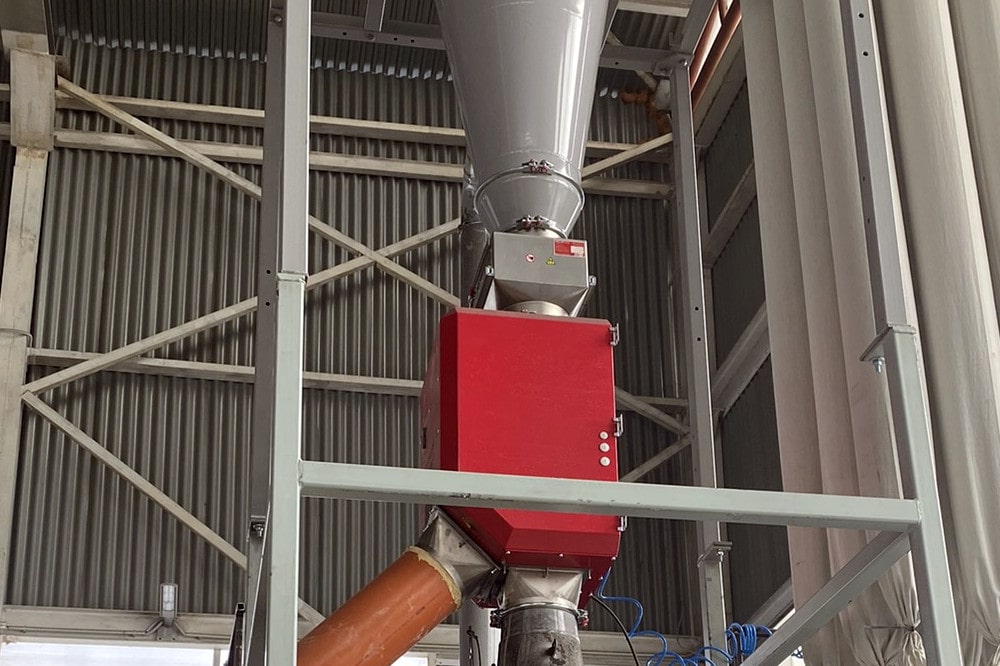

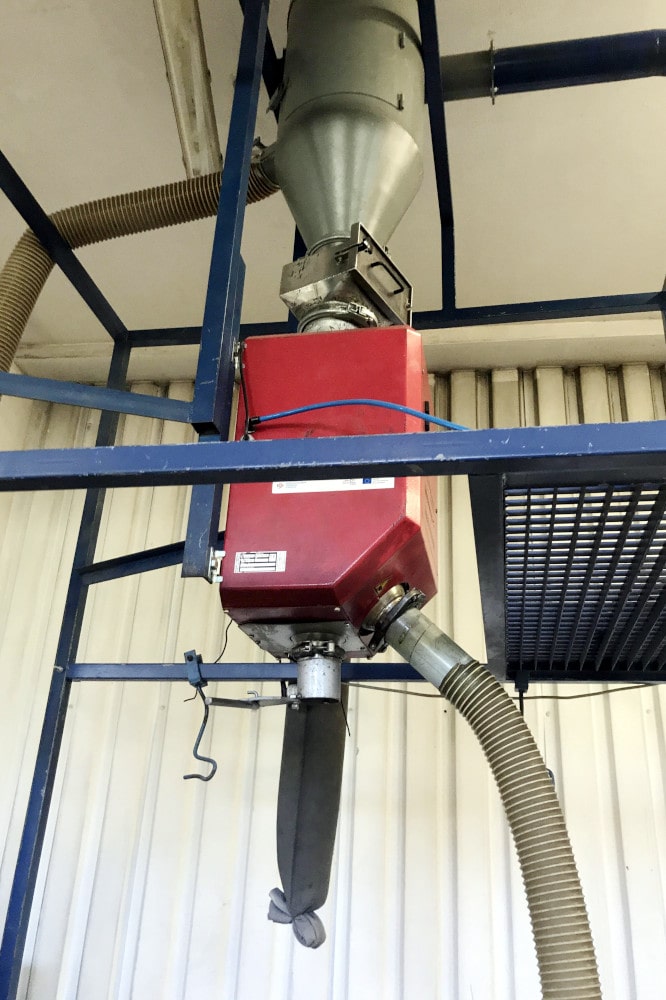

Principio de funcionamiento del detector
El detector de metales de la serie Quicktron se instala en una tubería que transporta materiales friables en caída libre. El material inspeccionado pasa a través de la bobina de detección. Si el material está contaminado con un contaminante metálico, la bobina detecta este metal y emite una señal para abrir la aleta. El contaminante metálico, aun con parte del material, es redirigido a la tolva del material incorrecto. Luego, la aleta vuelve automáticamente a su posición original. El funcionamiento del detector, incluida la eliminación de contaminantes, es totalmente automático.
Gracias a la aleta de eliminación de alta velocidad utilizada, su funcionamiento es muy rápido y preciso, lo que conduce a la minimización de pérdidas del material bueno.El tiempo de disposición del material es ajustable.
El detector de metales en caída QUICKTRON 03 R es:
- Confiable: en funcionalidad y detección de metales
- Resistente: en tecnología y rendimiento
- Fácil: instalación y manipulación
Equipamiento opcional
Los detectores QUICKTRON 03 R se pueden suministrar con una amplia gama de accesorios adicionales:
- Dispositivo de advertencia: faro, zumbador ...
- Compresor de aire
- Recipiente de aire comprimido
- Longitud especial de los cables de conexión
- Monitorización: presión de aire, aleta de eliminación
- Contador de ciclos de eliminación

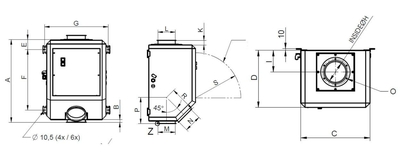

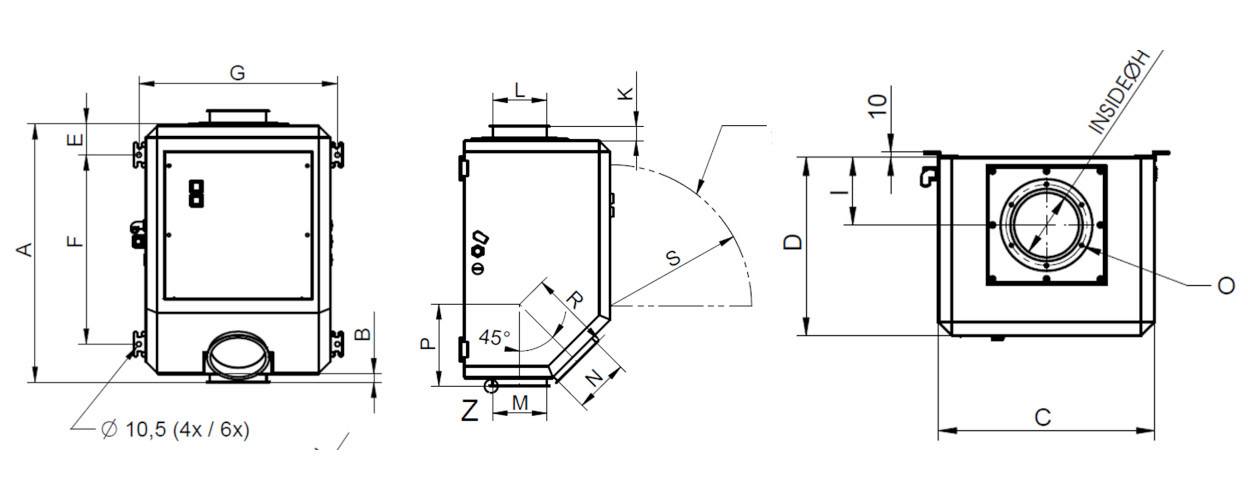

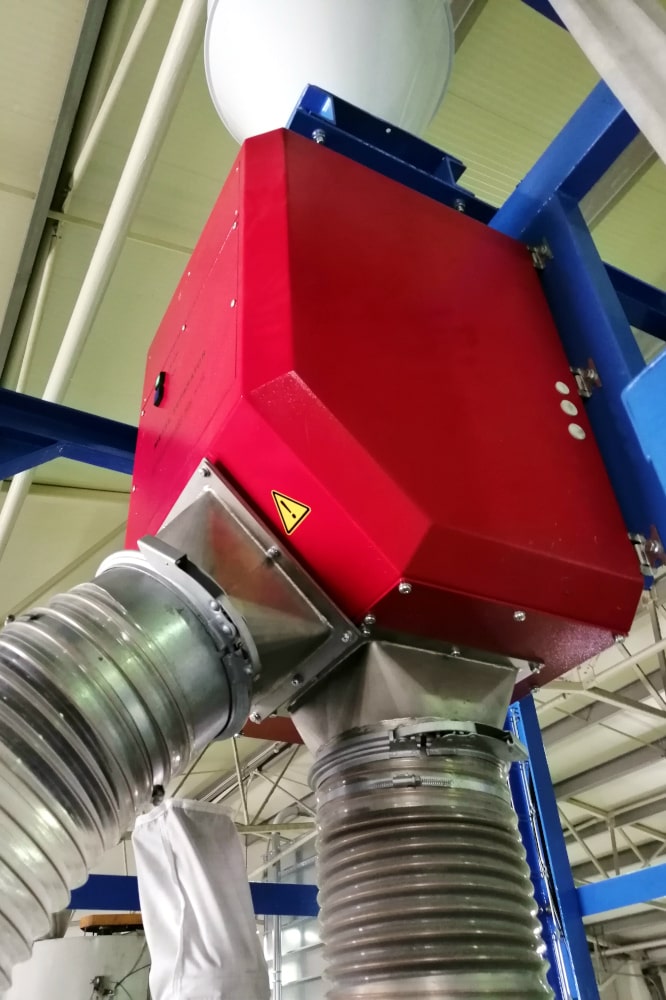

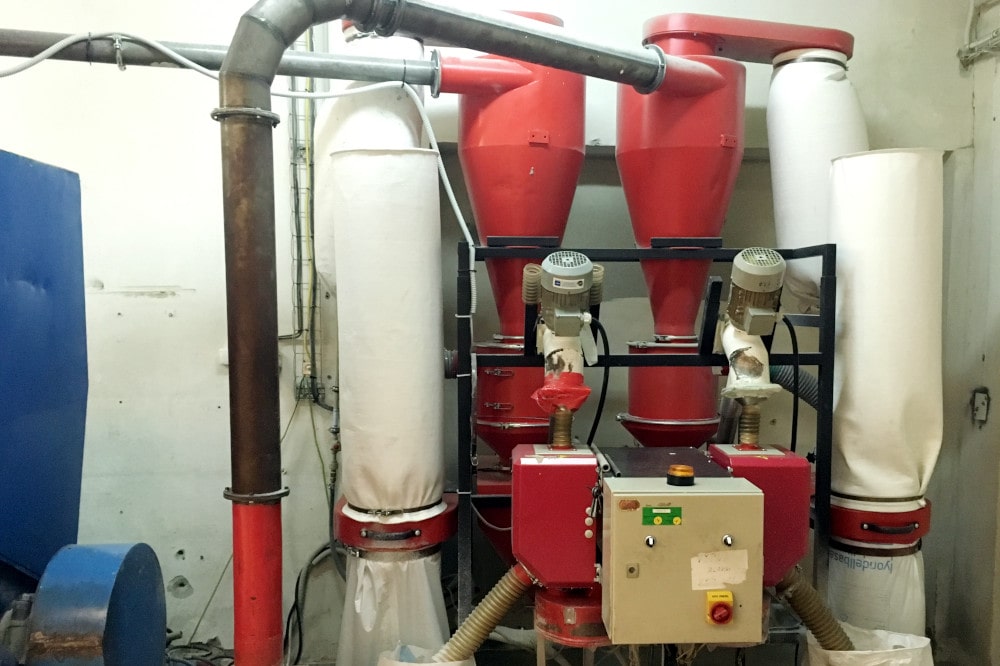

Dimensiones
| DN 30 | DN 50 | DN 70 | DN 80 | DN 100 | DN 120 | DN 150 | DN 200 | |
|---|---|---|---|---|---|---|---|---|
| A | 420 | 420 | 420 | 577 | 577 | 560 | 650 | 800 |
| B | 18 | 18 | 18 | 35 | 35 | 18 | 17 | 100 |
| C | 300 | 300 | 300 | 400 | 400 | 400 | 450 | 500 |
| D | 250 | 250 | 250 | 330 | 330 | 330 | 380 | 460 |
| E | 60 | 60 | 60 | 67,5 | 67,5 | 67,5 | 77,5 | 81 |
| F | 290 | 290 | 290 | 410 | 410 | 410 | 240/480 | 270/540 |
| G | 330 | 330 | 330 | 430 | 430 | 430 | 480 | 530 |
| H | Ø 32 | Ø 45 | Ø 70 | Ø 80 | Ø 98 | Ø 111 | Ø 142 | Ø 177 |
| I | 95 | 95 | 95 | 125 | 125 | 125 | 160 | 165 |
| K | -0 | -0 | -0 | 35 | 28 | 28 | 36 | 37 |
| L | -0 | -0 | -0 | NW Ø 80 | NW Ø 100 | NW Ø 120 | NW Ø 150 | NW Ø 200 |
| M | NW Ø 80 | NW Ø 80 | NW Ø 80 | NW Ø 80 | NW Ø 100 | NW Ø 120 | NW Ø 150 | NW Ø 200 |
| N | NW Ø 80 | NW Ø 80 | NW Ø 80 | NW Ø 80 | NW Ø 100 | NW Ø 120 | NW Ø 150 | NW Ø 200 |
| O | 4xM5/72 | 4xM5/72 | 4xM5/130 | 6xM5/Ø108 | 6xM5/Ø130 | 6xM5/Ø150 | 6xM5/Ø180 | 6xM5/Ø230 |
| P | 134 | 134 | 134 | 202 | 202 | 185 | 230 | 376 |
| R | 135 | 135 | 135 | 202 | 202 | 185 | 230 | 401 |
| S | 275 | 275 | 275 | 320 | 320 | 320 | 300 | 300 |
| Masa (kg) | 18 | 18 | 18 | 37 | 37 | 37 | 48 | 61 |
Podemos suministrarle un detector de metales en caída con altura, diámetro de abertura, marco, etc. diferentes para satisfacer sus necesidades.
Le pediremos la especificación de las modificaciones requeridas y prepararemos una oferta exactamente para sus instalaciones.
Tabla de la capacidad (permeabilidad) del detector QUICKTRON 03 R
| Modelo | QUICKTRON 03 R 30 | QUICKTRON 03 R 50 | QUICKTRON 03 R 70 | QUICKTRON 03 R 80 | QUICKTRON 03 R 100 | QUICKTRON 03 R 120 | QUICKTRON 03 R 150 | QUICKTRON 03 R 200 |
|---|---|---|---|---|---|---|---|---|
| Capacidad (permeabilidad) (l/hod) | 1000 | 2800 | 5500 | 7200 | 11200 | 16100 | 25200 | 44800 |
Sensibilidad del detector de metales
La sensibilidad del detector depende de muchos parámetros, como el diámetro de la abertura (cuanto menor sea el diámetro de la abertura, mayor será la sensibilidad del detector), la velocidad del material, la densidad del producto, su temperatura, la humedad, etc.
Para seleccionar el detector de metales más adecuado con la sensibilidad requerida para su aplicación, recomendamos realizar una prueba de su material. Realizaremos estas pruebas de forma gratuita. Póngase en contacto con nosotros, acordamos las pruebas y el envío de muestras de su material.
Tabla de la sensibilidad del detector de metales QUICKTRON 03 R
| Modelo | QUICKTRON 03 R 30 | QUICKTRON 03 R 50 | QUICKTRON 03 R 70 | QUICKTRON 03 R 80 | QUICKTRON 03 R 100 | QUICKTRON 03 R 120 | QUICKTRON 03 R 150 | QUICKTRON 03 R 200 |
|---|---|---|---|---|---|---|---|---|
| Anchura de abertura (mm) | 30 | 50 | 70 | 80 | 100 | 120 | 150 | 200 |
| Sensibilidad bolita de hierro (mm) | 0,5 | 0,6 | 0,7 | 0,8 | 1,0 | 1,0 | 1,5 | 1,75 |
Unidad de control AMD 03
Una buena unidad de control es fundamental para el correcto funcionamiento de cualquier detector. Nuestra unidad de control se fabrica haciendo gran hincapié en el tratamiento y los componentes utilizados de alta calidad.
El resultado es una unidad de control estable con una serie de funciones (enumeramos solo algunas de ellas):
- Manejo sencillo
- Monitorización del correcto funcionamiento del sistema
- Supresión del efecto de las vibraciones del transportador
- Fácil diagnóstico y reparación
- Puesta en equilibrio continua de la unidad
- Señalización óptica de la detección y de averías
Alcance de la entrega
La entrega de los detectores QUICKTRON 03 R incluye:
- Cabezal de detección
- Unidad de control
- Cables de conexión
- Manual de uso
Hoja de datos (EN)
- Alimentación: 100 – 240 V AC, 50/60 Hz
- Potencia de entrada: máx. 50 W
- Grado de protección: IP 54
- Temperatura de funcionamiento mínima: - 10 °C
- Temperatura de funcionamiento máxima: + 50 °C
- Humedad relativa del aire: 0 – 95 % (sin condensación)
- Conexión del aire comprimido: 6 – 10 bar
- Consumo del aire comprimido: 0,2 l por separación
- Retraso ajustable de la aleta de eliminación: 0,14 - 19 s (ajustable)
- Material: diámetro máximo de 10 mm
- Cable de alimentación: 1,8 m con clavija
El QUICKTRON 03 R está equipado con una compuerta de rechazo simple de alta velocidad que separa de forma fiable los metales de materiales a granel estándar como gránulos, regránulos y triturados. El modelo QUICKTRON 03 E, por el contrario, cuenta con una compuerta de rechazo doble que evita la obstrucción de las tuberías — por lo que está destinado exclusivamente a los flakes de película ligera, donde una compuerta simple no puede garantizar un flujo continuo. Si su proceso trabaja con materiales a granel estándar y requiere una buena relación calidad-precio, el QUICKTRON 03 R es la opción adecuada.
El detector está diseñado para materiales a granel transportados por gravedad a través de tuberías — principalmente gránulos plásticos, regránulos, flakes y triturados en la industria del plástico y el reciclaje, así como otros materiales a granel en procesos químicos, de caucho o de ingeniería mecánica. El detector protege la maquinaria posterior (máquinas de inyección, extrusoras) de daños causados por contaminantes metálicos y contribuye a mantener la calidad del producto final.
La sensibilidad depende principalmente del diámetro de apertura: a menor diámetro, mayor sensibilidad. Para el QUICKTRON 03 R con la apertura más pequeña de DN 30 mm, podemos detectar una esfera de Fe desde 0,5 mm; para la apertura más grande de DN 200 mm, el tamaño mínimo detectable es de 1,75 mm. La velocidad del material, su densidad, temperatura y humedad también afectan la sensibilidad — por eso recomendamos verificar los parámetros con una prueba gratuita en su material específico.
Suministramos diámetros de apertura desde DN 30 hasta DN 200 mm, con capacidades de flujo que van desde 1.000 (DN 30) hasta 44.800 litros por hora (DN 200). Si las dimensiones estándar no se adaptan a su proceso, fabricaremos el detector a medida con un diámetro, altura o configuración de bastidor diferente.
La unidad de control AMD 03 proporciona un funcionamiento sencillo, señalización visual de la detección y averías, supresión de los efectos de vibración del transportador y un equilibrado continuo. Como equipamiento opcional se puede suministrar un compresor de aire o un depósito de aire comprimido, dispositivos de advertencia (baliza, zumbador), monitorización de la presión de aire y la posición de la compuerta, así como un contador de ciclos de rechazo. Ajustaremos la longitud de los cables según los requisitos de su instalación específica.
Sí, también ofrecemos detectores gravitacionales en versión ATEX para uso en atmósferas potencialmente explosivas. Al realizar la consulta, indique la zona y categoría ATEX requeridas para que podamos proponer el diseño correcto para su instalación.
El suministro estándar incluye una cabeza detectora, la unidad de control AMD 03, cables de conexión y un manual de instrucciones. Las dimensiones compactas y la baja altura de instalación facilitan la integración en líneas existentes sin modificaciones estructurales importantes. Gestionamos todo el proyecto — visitamos, medimos, fabricamos según especificaciones, instalamos, ponemos en marcha y formamos a los operarios; el servicio técnico autorizado de garantía y posventa también está incluido.
Sí — realizamos pruebas de su material en nuestros equipos de forma gratuita, con un resultado garantizado en tres días. Las pruebas son esenciales sobre todo para determinar correctamente la sensibilidad del detector, ya que el rendimiento depende del material específico. Simplemente contáctenos, acordaremos el envío de muestras y prepararemos un protocolo de prueba.
