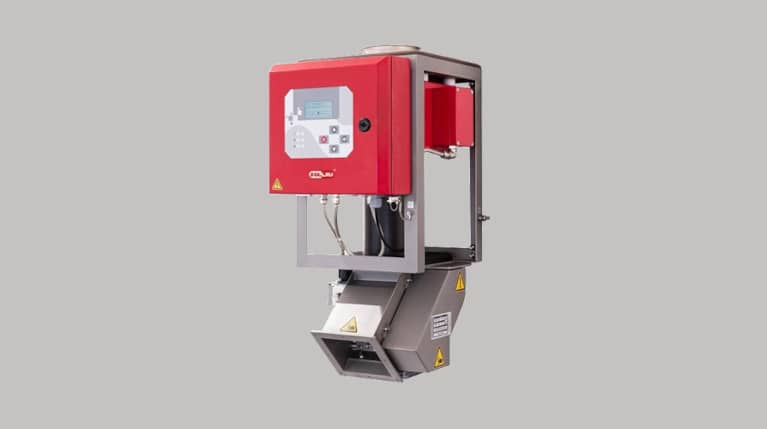

Detector de metales en caída QUICKTRON 05 A
El detector de metales en caída QUICKTRON 05 A de alta sensibilidad se utiliza para detectar partículas metálicas en materiales friables transportados por gravedad por las tuberías. El detector es completamente automático y está equipado con una aleta de separación de alta velocidad, que le permite eliminar los contaminantes con mucha precisión y minimizar la pérdida de un buen producto.
Su ventajoso precio y la alta sensibilidad hacen del QUICKTRON 05 A el detector de metales en caída más utilizado para controlar mezclas friables transportadas por caída libre.
El procesamiento digital de señales permite excelentes resultados de detección, y el resultado del diseño robusto del detector es su máxima vida útil.
El detector QUICKTRON 05 A puede integrarse fácilmente en tuberías existentes debido a su baja altura y dimensiones compactas.
Suministramos este detector de metales en caída como estándar para tuberías con un diámetro de 50 a 300 mm. También podemos ofrecer un detector para tuberías de otros diámetros y secciones transversales (cuadradas y/o rectangulares).
El diseño de marco abierto del detector permite un acceso ilimitado a todos sus componentes.
Este detector está equipado con una potente unidad de control AMD 05 que tiene una serie de funciones avanzadas, como la configuración automática del producto, la calibración automática, o el filtrado digital del sistema. La unidad está equipada con un display LCD de cinco líneas y se maneja mediante 4 botones ergonómicos. Su manejo es sencillo e intuitivo. La unidad de control se instala en el marco del detector, y también se puede colocar fuera del detector.
Ventajas principales del detector de metales en caída
- Detector de metales para controlar materiales friables en caída libre. Detecta todas las partículas metálicas, tanto sueltas como en forma de inclusiones en el producto final.
- Detección de metales extremadamente precisa y confiable.
- Duradero y robusto: una buena inversión.
- Hay disponibles versiones con certificado ATEX.
- Compacidad que facilita la integración en las instalaciones y líneas de producción existentes.
Principio de funcionamiento del detector

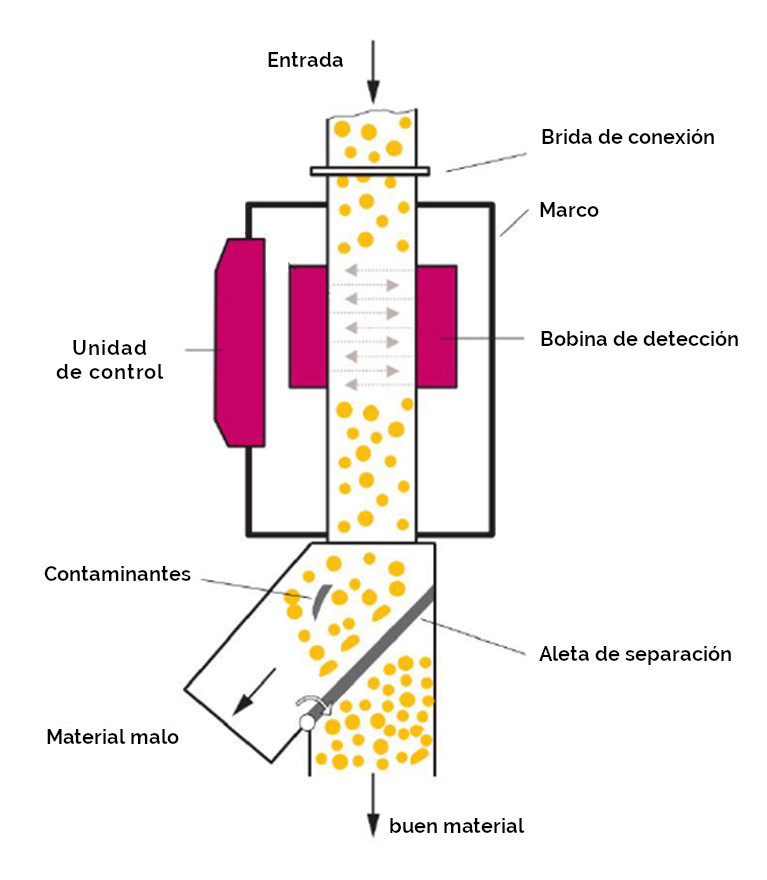

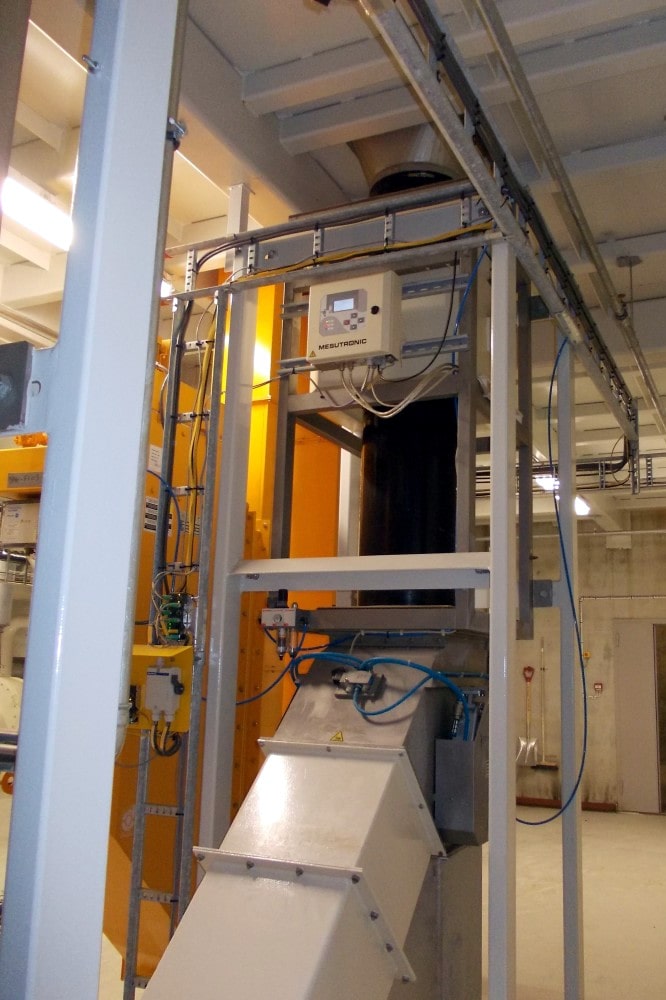

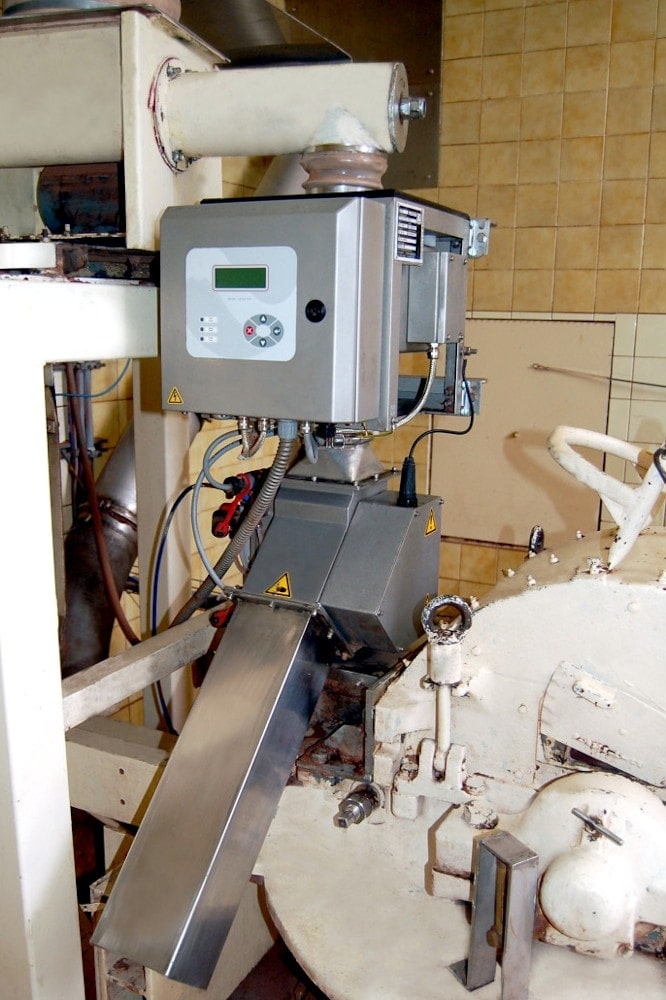

El detector de metales de la serie Quicktron se instala en una tubería que transporta materiales friables en caída libre. El material inspeccionado pasa a través de la bobina de detección. Si el material está contaminado con un contaminante metálico, la bobina detecta este metal y emite una señal para abrir la aleta. El contaminante metálico, aun con parte del material, es redirigido a la tolva del material incorrecto. Luego, la aleta vuelve automáticamente a su posición original. El funcionamiento del detector, incluida la eliminación de contaminantes, es totalmente automático.
Gracias a la aleta de separación de alta velocidad utilizada, su funcionamiento es muy rápido y preciso, lo que conduce a la minimización de pérdidas del material bueno.El tiempo de disposición del material es ajustable.
El detector de metales en caída QUICKTRON 05 A es:
- Confiable: en funcionalidad y detección de metales
- Resistente: en tecnología y rendimiento
- Flexible: en tamaño y uso
Equipamiento opcional
Los detectores QUICKTRON 05 A se pueden suministrar con una amplia gama de accesorios adicionales:
- Dispositivo de advertencia: faro, zumbador
- Monitorización: presión de aire, aleta de separación
- Compresor de aire
- Recipiente de aire comprimido
Diseño especial
¿Tiene requerimientos especiales para el diseño de un detector de metales? Los requerimientos más comunes incluyen:
- Versión de acero inoxidable
- Diseño para aplicaciones de sobrepresión de hasta 0,3 bar
- Diseño para uso incluso a altas temperaturas
- Versión del color bajo pedido
- Diseño para uso en ambientes explosivos
- Detector con display de control y/o unidad de control en un armario separado
Materiales utilizados
- Marco: acero inoxidable (1.4301 / SS 304)
- Bobina de detección: aluminio, como opción acero inoxidable (1.4301 / SS 304)
- Unidad de control: acero, como opción acero inoxidable (1.4301 / SS 304)
- Placa de cubierta: PP (polipropileno)
- Tubo de sensor: PP (polipropileno), como opción TIVA
- Brida de conexión: acero inoxidable (1.4301 / SS 304)
- Aleta de separación: acero inoxidable (1.4301 / SS 304)

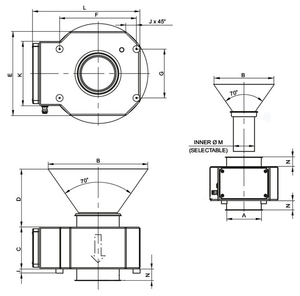

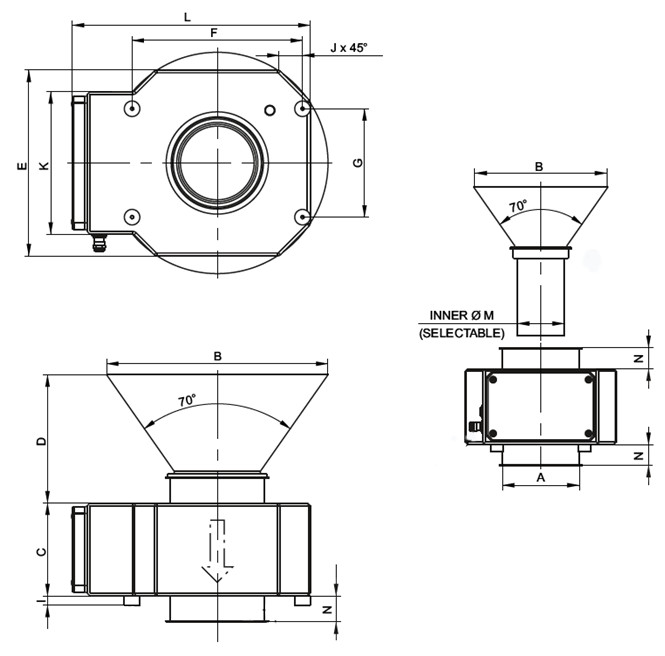

Dimensiones
| A: (mm) | B: (mm) | C: (mm) | D: (mm) | E: (mm) | F: (mm) | G: (mm) |
|---|---|---|---|---|---|---|
| 100 | 250 | 150 | 159 | 250 | 225 | 125 |
| 120 | 250 | 150 | 149 | 250 | 225 | 125 |
| 150 | 350 | 150 | 207 | 300 | 275 | 175 |
| 175 | 350 | 150 | 183 | 300 | 275 | 175 |
| 200 | 350 | 150 | 170 | 365 | 310 | 170 |
| 250 | 350 | 200 | 177 | 450 | 400 | 200 |
| H: (mm) | I: (mm) | J: (mm) | K: (mm) | L: (mm) | N: (mm) | HMOTNOST (kg) |
|---|---|---|---|---|---|---|
| M6 | 15 | 50 | 250 | 334 | 42 | 25 |
| M6 | 15 | 50 | 250 | 334 | 42 | 28 |
| M6 | 15 | 50 | 230 | 384 | 42 | 30 |
| M6 | 15 | 50 | 230 | 384 | 42 | 32 |
| M8 | 30 | 88 | 230 | 439 | 42 | 35 |
| M8 | 30 | 115 | 230 | 529 | 80 | 40 |
Podemos suministrarle un detector de metales en caída con altura, diámetro de abertura, marco, etc. diferentes para satisfacer sus necesidades.
Le pediremos la especificación de las modificaciones requeridas y prepararemos una oferta exactamente para sus instalaciones.
Sensibilidad del detector
La sensibilidad del detector depende de muchos parámetros, como el diámetro de la abertura (cuanto menor sea el diámetro de la abertura, mayor será la sensibilidad del detector), la velocidad del material, la densidad del producto, su temperatura, la humedad, etc.
Para seleccionar el detector de metales más adecuado con la sensibilidad requerida para su aplicación, recomendamos realizar una prueba de su material. Realizaremos estas pruebas de forma gratuita. Póngase en contacto con nosotros, acordamos las pruebas y el envío de muestras de su material.
Tabla de la sensibilidad del detector QUICKTRON 05 A
| Model | 50 | 70 | 80 | 100 | 120 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| Sensibilidad: bolita de acero con un diámetro de (mm) | 0,3 | 0,45 | 0,5 | 0,6 | 0,7 | 0,9 | 1,0 | 1,5 | 1,75 |
Unidad de control AMD 05
Una buena unidad de control es fundamental para el correcto funcionamiento de cualquier detector. Nuestra unidad de control se fabrica haciendo gran hincapié en el tratamiento y los componentes utilizados de alta calidad.
El resultado es una unidad de control estable con una serie de funciones (enumeramos solo algunas de ellas):
- Unidad de control con alimentación ajustable integrada para un rendimiento fiable y sencillo mantenimiento
- Ajuste automático del producto con supresión de interferencias y calibración automática de sensibilidad
- Filtrado digital de señales para una máxima estabilidad en entornos exigentes
- La estrecha zona de detección garantiza la colocación precisa de metales en el campo de detección y, por lo tanto, una detección precisa
- Monitorización del correcto funcionamiento del sistema
- Manejo táctil: usando 4 botones ergonómicos
- Display LCD iluminado de cinco líneas
- Posibilidad de almacenar ajustes de hasta 500 productos
Alcance de la entrega
La entrega de los detectores METRON 05 C incluye:
- Cabezal de detección
- Unidad de eliminación, incluidos los componentes neumáticos, regulador de presión del aire, etc.
- Unidad de control
- Cables de conexión
- Hardware de instalación
- Manual de uso
Hoja de datos (EN)
- Alimentación: 100 – 240 V AC, 50/60 Hz
- Potencia de entrada: máx. 50 W
- Grado de protección: IP 65
- Temperatura de funcionamiento mínima: -10 °C
- Temperatura de funcionamiento máxima: +50 °C
- Humedad relativa del aire: 0 – 95 % (sin condensación)
- La velocidad del material a la que puede detectar metales de manera confiable: 1,5 – 6,0 m/s
- Cable de alimentación: 1,8 m con clavija
El QUICKTRON 05 A está diseñado como una variante económica con una excelente relación calidad-precio: combina una alta sensibilidad mediante procesamiento digital de la señal con una construcción robusta para una vida útil máxima. En comparación con el QUICKTRON 03 R, ofrece una gama de aperturas más amplia (DN 50–300 mm frente a DN 30–200 mm) y la unidad de control más avanzada AMD 05, con configuración automática del producto, calibración automática y memoria para hasta 500 configuraciones de producto. Estas características lo convierten en el detector gravitacional más frecuentemente utilizado para el control de materiales a granel transportados en caída libre.
El detector está diseñado para materiales a granel transportados por gravedad a través de tuberías — principalmente gránulos plásticos, regránulos, flakes y triturados en las industrias del plástico y el reciclaje, así como otros materiales a granel en aplicaciones químicas, de caucho y de ingeniería mecánica. También se utiliza en la industria alimentaria, por ejemplo en la producción de especias y hierbas secas, donde es esencial eliminar de forma fiable los contaminantes metálicos del producto en caída libre. El detector protege la maquinaria situada aguas abajo (máquinas de inyección, extrusoras) de daños causados por contaminantes metálicos y contribuye a mantener la calidad del producto final.
La sensibilidad depende principalmente del diámetro de apertura: a menor diámetro, mayor sensibilidad. Para el QUICKTRON 05 A con la apertura más pequeña de DN 50 mm, podemos detectar una esfera de acero desde 0,3 mm; para la apertura estándar más grande de DN 300 mm, el tamaño mínimo detectable es de 1,75 mm. La velocidad del material (1,5–6,0 m/s), su densidad, temperatura y humedad también afectan a la sensibilidad — por ello recomendamos verificar los parámetros con una prueba gratuita en su material específico.
Suministramos detectores para tuberías de diámetro DN 50 a DN 300 mm como estándar. Bajo pedido podemos suministrar un detector con una altura, diámetro de apertura, bastidor o incluso sección transversal de tubería no estándar (cuadrada, rectangular) diferentes, para adaptarse a los requisitos específicos de su proceso de producción.
La unidad de control AMD 05 proporciona configuración automática del producto con supresión de señales de interferencia, calibración automática de la sensibilidad, filtrado digital de la señal para un funcionamiento estable en entornos exigentes y supervisión continua del funcionamiento del sistema. Se controla mediante 4 botones ergonómicos y una pantalla LCD retroiluminada de cinco líneas; en la memoria se pueden guardar configuraciones de hasta 500 productos. La unidad puede instalarse directamente en el bastidor del detector o de forma remota. Como accesorios opcionales ofrecemos dispositivos de advertencia (baliza, avisador acústico), monitorización de la presión de aire y de la posición del obturador, un compresor de aire y un depósito de aire comprimido.
Sí, suministramos el detector en una amplia gama de versiones especiales — incluidas versiones con certificación ATEX para su uso en atmósferas potencialmente explosivas, versiones de alta temperatura, versiones para aplicaciones a presión de hasta 0,3 bar y versiones completamente en acero inoxidable (grado 1.4301 / SS 304). Al realizar su consulta, indique la zona y categoría ATEX requeridas, o las condiciones de funcionamiento específicas, para que podamos proponer la configuración adecuada.
El suministro estándar incluye la cabeza detectora, la unidad de rechazo con los componentes neumáticos y el regulador de presión de aire, la unidad de control AMD 05, cables de conexión, hardware de instalación y el manual de usuario. La baja altura de instalación y las dimensiones compactas facilitan la integración en las instalaciones existentes sin modificaciones estructurales importantes. Gestionamos todo el proyecto — visitamos, medimos, fabricamos según especificaciones, instalamos, ponemos en marcha y formamos a sus operarios; el servicio técnico autorizado en garantía y posventa también está incluido.
Sí — realizamos pruebas de su material en nuestros equipos de forma gratuita, con un resultado garantizado en tres días. Las pruebas son especialmente importantes para determinar correctamente la sensibilidad del detector, ya que el rendimiento depende del material específico y de las condiciones de funcionamiento. Simplemente contáctenos, acordaremos el envío de muestras y prepararemos un protocolo de prueba.
