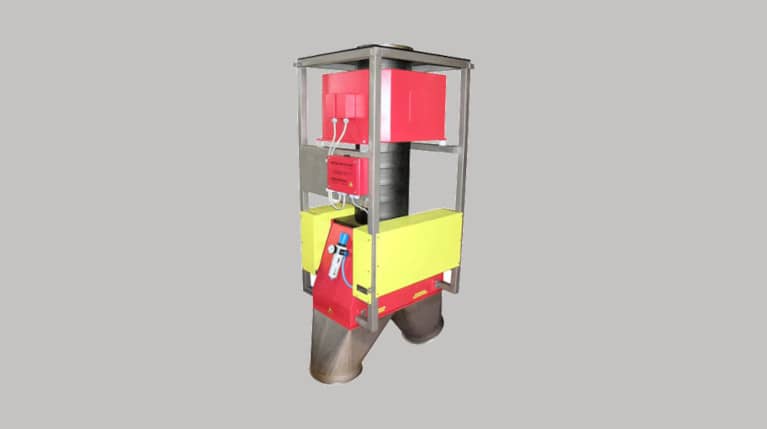

Detector de metales en caída QUICKTRON 03 E
El detector de metales en caída QUICKTRON 03 E se utiliza para detectar partículas metálicas en materiales friables transportados por gravedad por tuberías. A menudo se utiliza para detectar metales en escamas de lámina.
Durante el transporte gravitatorio de escamas de lámina se puede producir la obstrucción de tuberías. Este detector automático está equipado con una aleta de eliminación doble. Esto evita la obstrucción de las tuberías y minimiza la pérdida del material bueno sin interrumpir el flujo de material.
El detector está equipado con componentes de alta calidad para una vida útil máxima de todo el equipo.
Ventajas principales del detector de metales en caída
- Detector de metales para la detección de escamas de láminas.
- Detección y separación automática de metales sin interrupción de la producción.
- Detecta y separa todos los metales libres y ocultos en el material.
- Electrónica de evaluación con pulsadores claramente ordenados para facilitar la puesta en marcha y el funcionamiento.
- La doble válvula y los grandes diámetros de tubería disponibles garantizan un flujo continuo de material, incluso en caso de materiales muy ligeros.
Principio de funcionamiento del detector:
El detector de metales de la serie Quicktron se instala en una tubería que transporta materiales friables en caída libre. El material inspeccionado pasa a través de la bobina de detección. Si el material está contaminado con un contaminante metálico, la bobina detecta este metal y emite una señal para abrir la aleta de eliminación doble. Esta aleta de eliminación doble sirve para evitar que el cuerpo del detector se obstruya con material.
El funcionamiento del detector, incluida la eliminación de contaminantes, es totalmente automático.
Gracias a la aleta de eliminación de alta velocidad utilizada, su funcionamiento es muy rápido y preciso, lo que conduce a la minimización de pérdidas del material bueno.El tiempo de disposición del material es ajustable.
El detector de metales en caída QUICKTRON 03 E es:
- Confiable: en funcionalidad y detección de metales
- Resistente: en tecnología y rendimiento
- Fácil: instalación y manipulación
Equipamiento opcional
Los detectores QUICKTRON 03 E se pueden suministrar con una amplia gama de accesorios adicionales:
- Dispositivo de advertencia: faro, zumbador ...
- Compresor de aire
- Recipiente de aire comprimido
- Longitud especial de los cables de conexión
- Monitorización: presión de aire, aleta de eliminación
- Contador de ciclos de eliminación
Unidad de control AMD 03
Una buena unidad de control es fundamental para el correcto funcionamiento de cualquier detector. Nuestra unidad de control se fabrica haciendo gran hincapié en el tratamiento y los componentes utilizados de alta calidad.
El resultado es una unidad de control estable con una serie de funciones (enumeramos solo algunas de ellas):
- Manejo sencillo
- Monitorización del correcto funcionamiento del sistema
- Supresión del efecto de las vibraciones del transportador
- Fácil diagnóstico y reparación
- Puesta en equilibrio continua de la unidad
- Señalización óptica de la detección y de averías
Alcance de la entrega
La entrega de los detectores QUICKTRON 03 E incluye:
- Cabezal de detección
- Unidad de control
- Cables de conexión
- Manual de uso
El QUICKTRON 03 E es un detector de metales en caída libre diseñado para detectar contaminantes metálicos en materiales a granel transportados por tuberías en caída libre. Su aplicación principal es la detección de metales en flakes de film plástico — materiales ligeros cuyo transporte por gravedad puede provocar obstrucciones en las tuberías. Gracias a su compuerta de rechazo doble, el detector previene las obstrucciones y permite una detección ininterrumpida incluso con estos materiales exigentes.
La diferencia principal reside en la compuerta de rechazo. El QUICKTRON 03 R está equipado con una compuerta de rechazo simple, adecuada para materiales a granel estándar como granulado, regranulado o triturado. El QUICKTRON 03 E, en cambio, dispone de una compuerta de rechazo doble que impide las obstrucciones en las tuberías — este diseño es imprescindible especialmente para flakes de film ligero, donde un rechazo simple no es suficiente para garantizar un flujo de material continuo.
El material pasa por la bobina de detección en caída libre. En cuanto la bobina detecta la señal de un contaminante metálico, activa la apertura de la compuerta de rechazo doble, que desvía la porción contaminada hacia el contenedor de rechazo. El diseño de doble compuerta previene la obstrucción del cuerpo del detector — el flujo de material por la tubería se mantiene incluso durante el ciclo de rechazo. El tiempo de rechazo es ajustable para minimizar las pérdidas de producto conforme.
El detector está disponible en diámetros de apertura de DN 30 a DN 200 mm, con capacidades de caudal que van desde 1.000 hasta 44.800 litros por hora. La amplia gama de tamaños permite su implantación en múltiples sectores y con distintos tipos de materiales a granel. Los diámetros, alturas o adaptaciones de marco no estándar se fabrican a medida según sus requisitos.
La sensibilidad depende del diámetro de la apertura: cuanto menor sea el diámetro, mayor será la sensibilidad. La velocidad, densidad, temperatura y humedad del material también influyen en el resultado; estos factores pueden ser especialmente específicos en el caso de los flakes de film. Verificamos la sensibilidad exacta para su material concreto con una prueba gratuita y resultado garantizado en tres días.
La unidad de control AMD 03 ofrece manejo sencillo, indicación óptica de detección y averías, supresión de la interferencia por vibración del transportador y equilibrado continuo de la unidad. Como accesorios opcionales se pueden suministrar un compresor de aire o depósito de aire comprimido, un dispositivo de advertencia (baliza, zumbador), monitorización de la presión de aire y la posición de la compuerta, y un contador de ciclos de rechazo.
Sí — al igual que todos los detectores gravitacionales de la gama SOLLAU, el QUICKTRON 03 E está disponible en versión ATEX para uso en atmósferas explosivas. Indique la zona y categoría ATEX requeridas al solicitar presupuesto. La robusta construcción del detector está diseñada para una vida útil máxima incluso en condiciones de funcionamiento exigentes.
El suministro estándar incluye la cabeza de detección, la unidad de control AMD 03, los cables de conexión y el manual de usuario. Las dimensiones compactas y la baja altura de instalación facilitan la integración en una línea de producción existente. Gestionamos todo el proyecto de principio a fin — visitamos las instalaciones, tomamos medidas, fabricamos a medida, instalamos, ponemos en marcha y formamos a los operarios. También se incluye el servicio técnico autorizado en garantía y posventa.
