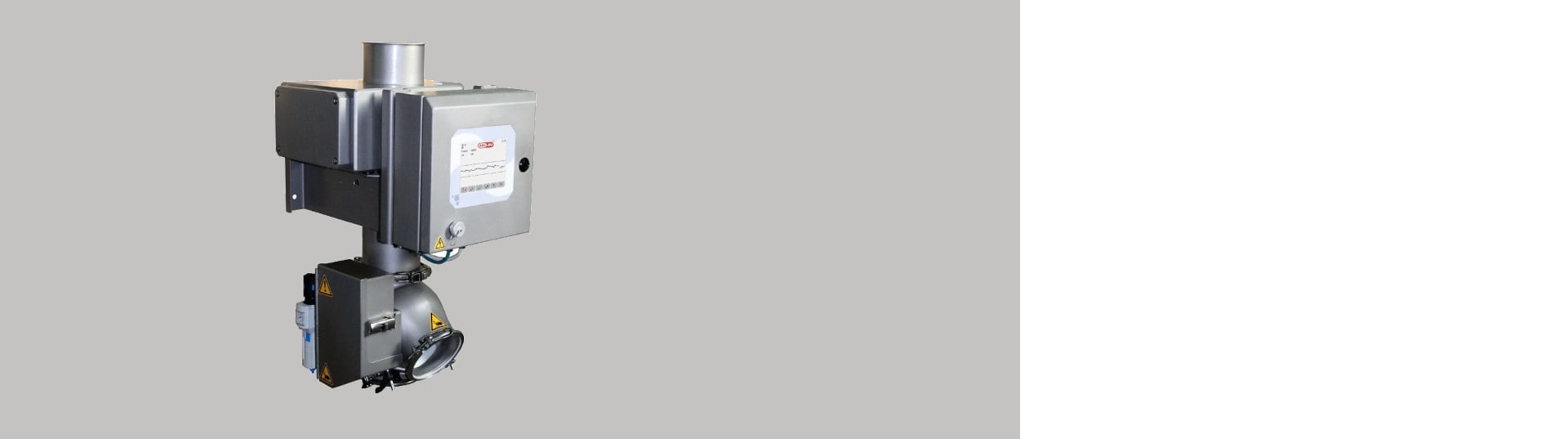

Detector de metales en caída QUICKTRON 07 RH HyQ Clean

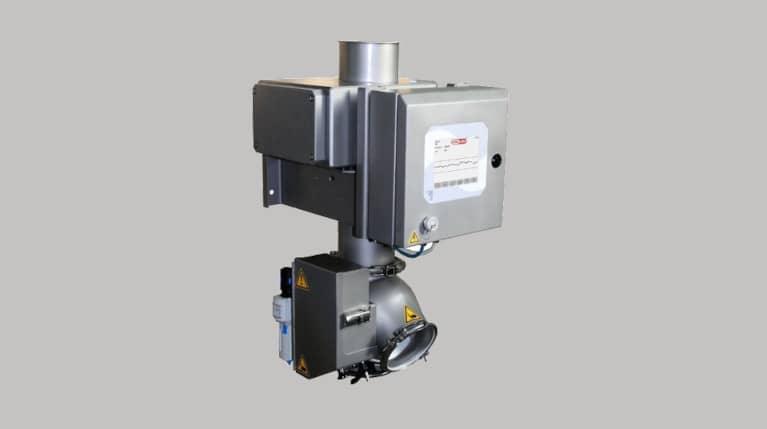

El detector de metales en caída QUICKTRON 07 RH HyQ Clean de alta sensibilidad se utiliza para detectar partículas metálicas en materiales friables transportados por gravedad por las tuberías. El QUICKTRON 07 es sinónimo de detectores de metales con la más alta precisión de detección con la más alta confiabilidad. La bobina del detector tiene varias capas de blindaje y no requiere un tubo de plástico del sensor. Como resultado, el detector es inmune a las interferencias electromagnéticas externas, lo que permite una detección de metales extremadamente precisa.
El detector es completamente automático y está equipado con una aleta de separación de alta velocidad, que le permite eliminar los contaminantes con mucha precisión y minimizar la pérdida de un buen producto.
El detector QUICKTRON 07 RH HyQ Clean puede integrarse fácilmente en tuberías existentes debido a su baja altura y dimensiones compactas.
Está fabricado con acero inoxidable y haciendo gran hincapié en el diseño higiénico.Cumple con los requisitos de higiene más estrictos, es fácil de limpiar y es resistente a la mayoría de los procedimientos de limpieza. ¡No hay rincones o grietas inaccesibles donde el material pueda asentarse!
El diseño higiénico y la extrema sensibilidad hacen del QUICKTRON 07 RH HyQ Clean el mejor detector de metales en caída utilizado para controlar mezclas friables transportadas por caída libre.
Este detector está equipado con la unidad de control AMD 07 de alta calidad con una serie de funciones avanzadas. Dicha unidad está equipada con un display táctil, por lo que su manejo es sencillo e intuitivo.Permite la monitorización permanente de las partes electrónicas y mecánicas. El sistema mesuNET permite el acceso remoto al equipo. La unidad forma parte del detector, y también se puede colocar fuera del detector.
Suministramos este detector de metales en caída como estándar para tuberías con un diámetro de 80 a 300 mm. También podemos ofrecer un detector para tuberías de otros diámetros y secciones transversales (cuadradas y/o rectangulares).
Ventajas principales del detector de metales en caída
- Detector de metales para el control de materiales friables en caída libre, que además cumple con los más altos requisitos higiénicos.
- Detecta todas las partículas metálicas, tanto sueltas como en forma de inclusiones en el producto final.
- Detección de metales extremadamente precisa y confiable.
- Resistente a interferencias electromagnéticas.
- Fácil de limpiar: cumple con los requisitos de higiene más estrictos.
- Compacidad que facilita la integración en las instalaciones y líneas de producción existentes.

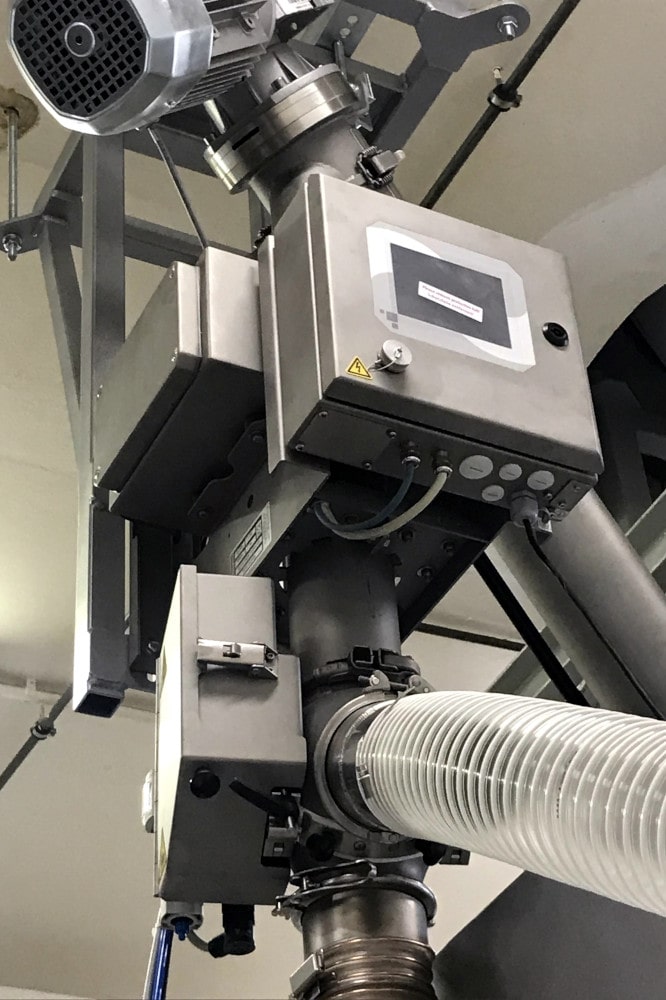

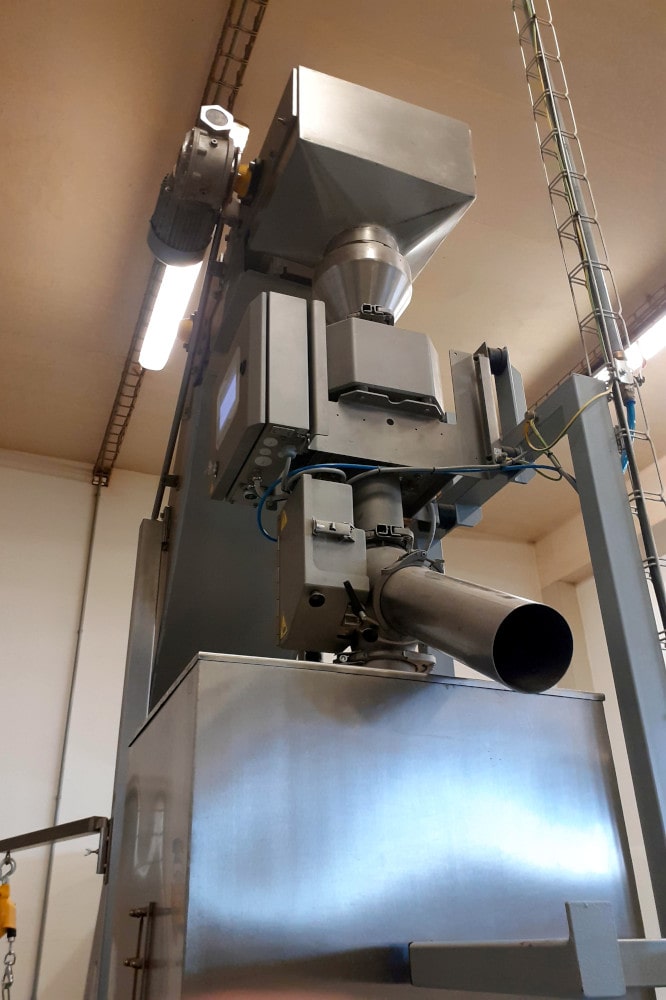

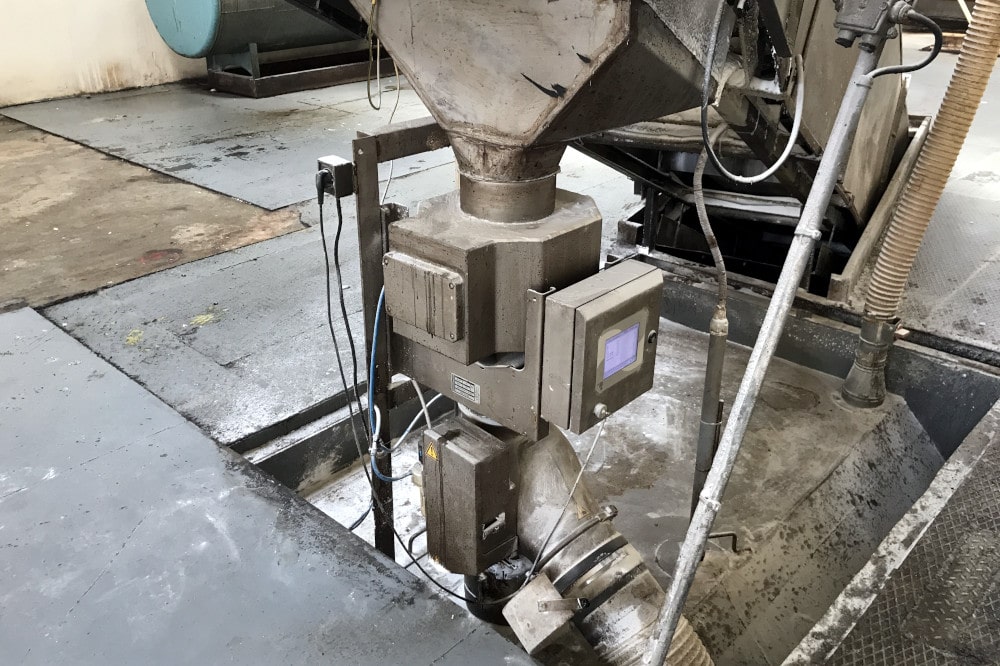

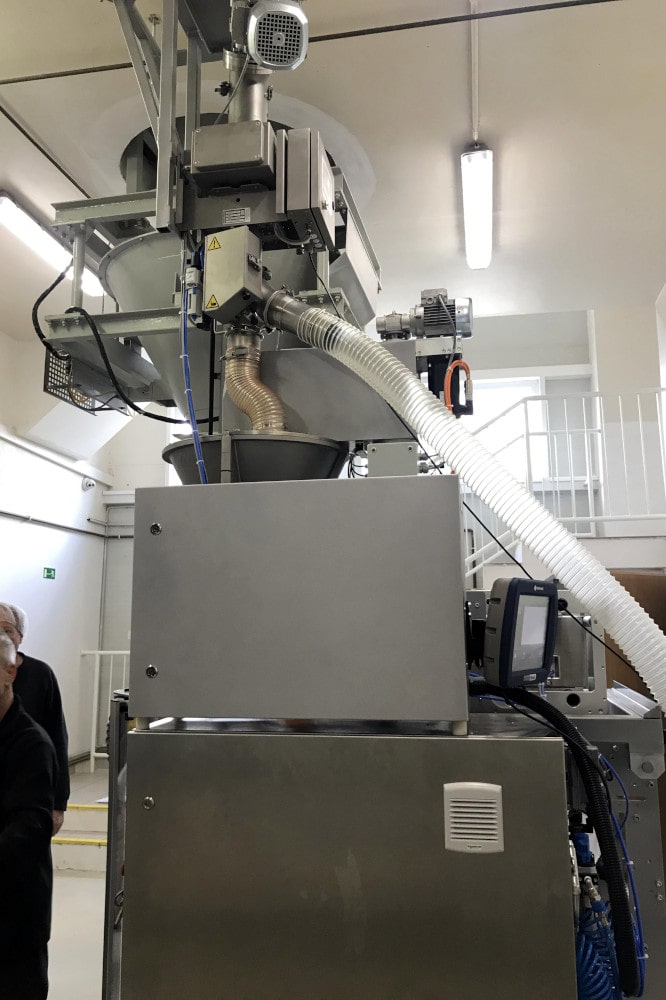

Principio de funcionamiento del detector
El detector de metales de la serie Quicktron se instala en una tubería que transporta materiales friables en caída libre. El material inspeccionado pasa a través de la bobina de detección. Si el material está contaminado con un contaminante metálico, la bobina detecta este metal y emite una señal para abrir la aleta. El contaminante metálico, aun con parte del material, es redirigido a la tolva del material incorrecto. Luego, la aleta vuelve automáticamente a su posición original. El funcionamiento del detector, incluida la eliminación de contaminantes, es totalmente automático.
Gracias a la aleta de separación de alta velocidad utilizada, su funcionamiento es muy rápido y preciso, lo que conduce a la minimización de pérdidas del material bueno.El tiempo de disposición del material es ajustable.
El detector de metales en caída QUICKTRON 07 RH HyQ Clean es:
- Confiable: en funcionalidad y detección de metales
- Rápido: en respuesta y limpieza
- Cómodo: en diseño y gestión de datos
Diseño higiénico

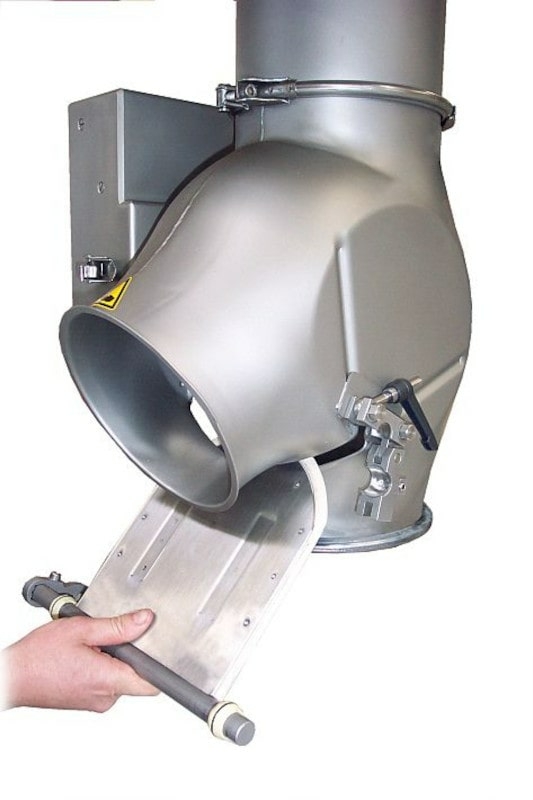

Fácil desmontaje: ¡la unidad de eliminación se puede desmontar en menos de un minuto y sin usar herramientas!
La aleta de separación también se puede quitar y limpiar fácil y rápidamente.
Equipamiento opcional
Los detectores QUICKTRON 07 RH HyQ Clean se pueden suministrar con una amplia gama de accesorios adicionales:
- Dispositivo de advertencia: faro, zumbador
- mesuSET: manejo del detector a través del portátil
- mesuNET: posibilidad de acceso remoto al equipo
- Compresor de aire
- Recipiente de aire comprimido
Diseño especial
¿Tiene requerimientos especiales para el diseño de un detector de metales? Los requerimientos más comunes incluyen:
- Diseño para uso en ambientes explosivos
- Versión del color bajo pedido
Materiales utilizados
- Marco: acero inoxidable (1.4301 / SS 304)
- Bobina de detección: acero inoxidable (1.4301 / SS 304)
- Unidad de control: acero inoxidable (1.4301 / SS 304)
- Zona del sensor: PE (polietileno) antiestático, apto para alimentos, cumple con el estándar FDA
- Brida de conexión: acero inoxidable (1.4301 / SS 304)
- Aleta de separación: acero inoxidable (1.4301 / SS 304)

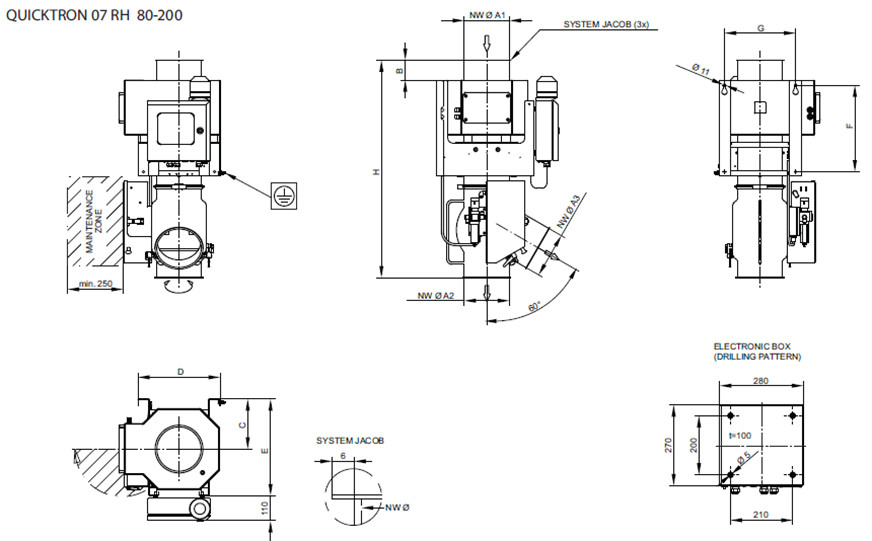

Dimensiones

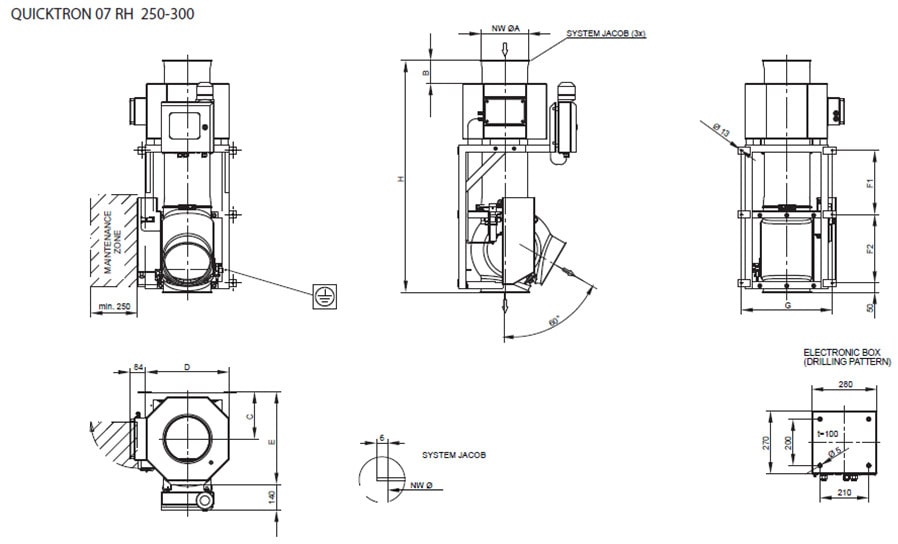

| A1: (mm) | A2/A3: (mm) | B: (mm) | C: (mm) | D: (mm) | E: (mm) | F: (mm) | G: (mm) | H: (mm) |
|---|---|---|---|---|---|---|---|---|
| 80 | 100 | 42 | 190 | 280 | 350 | 220 | 230 | 600 |
| 100 | 100 | 73 | 190 | 280 | 350 | 220 | 230 | 680 |
| 120 | 120 | 80 | 190 | 280 | 350 | 220 | 230 | 700 |
| 150 | 150 | 80 | 190 | 360 | 385 | 290 | 300 | 825 |
| 200 | 200 | 90 | 225 | 370 | 435 | 380 | 320 | 980 |
| A: (mm) | B: (mm) | C: (mm) | D: (mm) | E: (mm) | F1: (mm) | F2: (mm) | G: (mm) | H: (mm) |
|---|---|---|---|---|---|---|---|---|
| 250 | 125 | 255 | 450 | 500 | 345 | 370 | 490 | 1250 |
| 300 | 150 | 295 | 550 | 585 | 355 | 485 | 580 | 1600 |
Podemos suministrarle un detector de metales en caída con altura, diámetro de abertura, marco, etc. diferentes para satisfacer sus necesidades.
Le pediremos la especificación de las modificaciones requeridas y prepararemos una oferta exactamente para sus instalaciones.
Sensibilidad del detector
La sensibilidad del detector depende de muchos parámetros, como el diámetro de la abertura (cuanto menor sea el diámetro de la abertura, mayor será la sensibilidad del detector), la velocidad del material, la densidad del producto, su temperatura, la humedad, etc.
Para seleccionar el detector de metales más adecuado con la sensibilidad requerida para su aplicación, recomendamos realizar una prueba de su material. Realizaremos estas pruebas de forma gratuita. Póngase en contacto con nosotros, acordamos las pruebas y el envío de muestras de su material.
Tabla de la sensibilidad del detector QUICKTRON 07 RH HyQ Clean
| Model | 80 | 100 | 120 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|
| Sensibilidad: bolita de acero con un diámetro de (mm) | 0,4 | 0,4 | 0,5 | 0,6 | 0,8 | 1,0 | 1,2 |

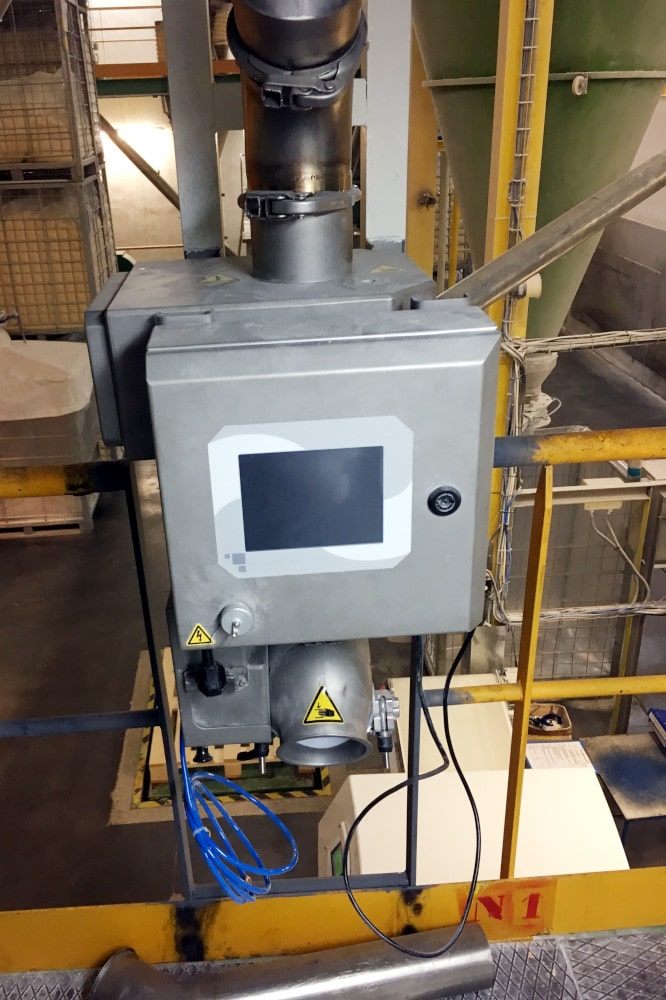

Unidad de control AMD 07
Una buena unidad de control es fundamental para el correcto funcionamiento de cualquier detector. Nuestra unidad de control se fabrica haciendo gran hincapié en el tratamiento y los componentes utilizados de alta calidad.
El resultado es una unidad de control estable con una serie de funciones (enumeramos solo algunas de ellas):
- Comunicación a través de Ethernet = flexibilidad ilimitada
- Unidad de control compacta
- Ajuste automático del producto con supresión de interferencias y calibración automática de sensibilidad
- Monitorización automática dinámica: máxima sensibilidad del detector
- Filtrado digital de señales para una máxima estabilidad en entornos exigentes
- Monitorización del correcto funcionamiento del sistema
- La estrecha zona de detección garantiza la colocación precisa de metales en el campo de detección y, por lo tanto, una detección precisa
- Fácil manejo intuitivo: esencial para el funcionamiento del detector
- Display de colores de 5,7“
- Posibilidad de almacenar ajustes de hasta 500 productos
- Posibilidad de conexión remota: diagnóstico, cambio de parámetros, actualización de SW
- Conector USB: posibilidad de almacenamiento de datos, fácil actualización de SW, aceleración de la intervención del servicio técnico
Alcance de la entrega
La entrega de los detectores METRON 05 C incluye:
- Cabezal de detección
- Unidad de eliminación, incluidos los componentes neumáticos, regulador de presión del aire, etc.
- Unidad de control
- Cables de conexión
- Hardware de instalación
- Manual de uso
Hoja de datos (EN)
- Alimentación: 100 – 240 V AC, 50/60 Hz
- Potencia de entrada: máx. 50 W
- Grado de protección: IP 66
- Temperatura de funcionamiento mínima: -10 °C
- Temperatura de funcionamiento máxima: +50 °C
- Humedad relativa del aire: 0 – 95 % (sin condensación)
- La velocidad del material a la que puede detectar metales de manera confiable: 1,5 – 6,0 m/s
- Cable de alimentación: 1,8 m con clavija
El QUICKTRON 07 RH HyQ Clean es un detector de metales en caída libre de alta sensibilidad diseñado para detectar contaminantes metálicos en materiales a granel transportados por gravedad a través de tuberías. Está construido con especial atención al diseño higiénico y cumple los requisitos higiénicos más exigentes — incluida la conformidad con la FDA de la zona del sensor — lo que lo convierte en la referencia absoluta para la industria alimentaria y otros entornos con altas exigencias sanitarias. La construcción totalmente en acero inoxidable (1.4301 / SS 304) garantiza la resistencia a los procedimientos de limpieza y una larga vida útil.
La sensibilidad depende del diámetro de la apertura — cuanto menor sea el diámetro, mayor será la sensibilidad. El detector captura una bola de acero a partir de 0,4 mm para aperturas Ø 80 y Ø 100 mm, a partir de 0,5 mm para Ø 120 mm, a partir de 0,6 mm para Ø 150 mm, a partir de 0,8 mm para Ø 200 mm, a partir de 1,0 mm para Ø 250 mm y a partir de 1,2 mm para Ø 300 mm. Otros factores como la velocidad, la densidad, la temperatura y la humedad del material también influyen en la sensibilidad — verificamos la sensibilidad exacta para su aplicación con una prueba gratuita con resultado garantizado en tres días.
El detector está disponible de serie para diámetros de tubería de 80 a 300 mm (DN 80, 100, 120, 150, 200, 250, 300). Detecta metales de forma fiable a velocidades de material de 1,5–6,0 m/s. Para diámetros no estándar, secciones transversales diferentes (cuadradas, rectangulares) o alturas de marco especiales, fabricamos el detector exactamente según sus requisitos.
El material pasa por la bobina de detección en caída libre. En cuanto la bobina capta la señal de un contaminante metálico, activa la compuerta de rechazo de alta velocidad, que redirige la carga contaminada hacia el contenedor de rechazo. La compuerta regresa automáticamente a su posición original y el tiempo de rechazo es ajustable para minimizar las pérdidas de producto conforme. Todo el sistema funciona de manera completamente automática sin intervención del operario.
La bobina de detección cuenta con varias capas de blindaje y no requiere un tubo sensor de plástico — a diferencia de muchas soluciones de la competencia. Esto hace que el detector sea inmune a las interferencias electromagnéticas externas, lo que permite una detección de metales extremadamente precisa y estable incluso en entornos industriales con altos niveles de ruido electromagnético. El filtrado digital de señal en la unidad de control AMD 07 refuerza aún más esta inmunidad.
Todo el detector está fabricado en acero inoxidable 1.4301 sin rincones inaccesibles ni cavidades muertas donde pueda acumularse el material. La unidad de rechazo se puede desmontar en menos de 1 minuto y sin herramientas — lo mismo se aplica a la compuerta de rechazo — ambas piezas pueden limpiarse de inmediato. La zona del sensor está fabricada en polietileno antiestático conforme con la FDA, por lo que el detector supera sin dificultad las auditorías higiénicas más rigurosas en instalaciones de producción alimentaria.
El detector se alimenta con 100–240 V AC (50/60 Hz) con un consumo máximo de 50 W y un grado de protección IP 66. La temperatura de funcionamiento es de -10 a +50 °C, humedad relativa del 0–95 % sin condensación. Como accesorio opcional, se puede suministrar un compresor de aire o un depósito de aire comprimido directamente con la entrega si no hay suministro de aire comprimido disponible en el lugar de instalación.
La unidad de control AMD 07 está equipada con una pantalla táctil en color de 5,7", comunicación Ethernet y un conector USB. Puede almacenar configuraciones para hasta 500 productos, admite acceso remoto a través del sistema mesuNET (diagnóstico, cambio de parámetros, actualizaciones de software) y control desde portátil mediante mesuSET. Los accesorios opcionales también incluyen un dispositivo de advertencia (baliza, zumbador) y una versión ATEX para uso en atmósferas explosivas.
